Аэрозольный контейнер (баллон).ppt

  • Количество слайдов: 17

Аэрозольный контейнер (баллон) n Баллон – это упаковка, работающая под давлением , для перевода Аэрозольный контейнер (баллон) n Баллон – это упаковка, работающая под давлением , для перевода лекарственных веществ в аэрозольное состояние

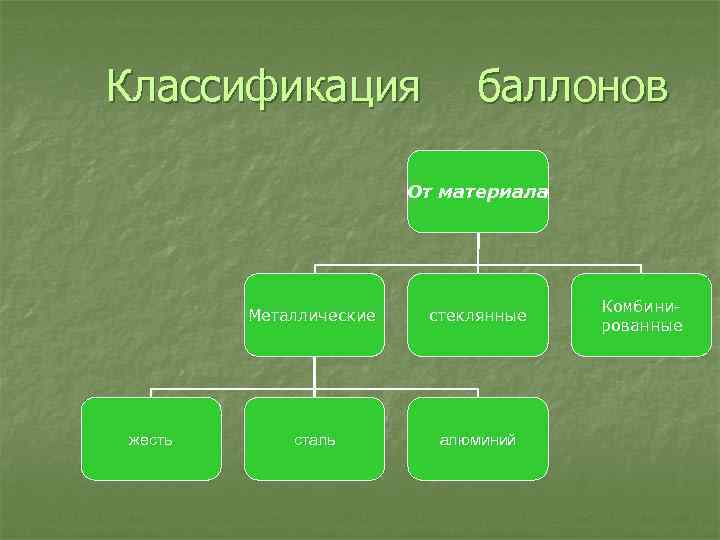

Классификация баллонов От материала Металлические жесть стеклянные сталь алюминий Комбинированные Классификация баллонов От материала Металлические жесть стеклянные сталь алюминий Комбинированные

Устройство работы аэрозольного баллона Упаковка состоит: n Баллона n Клапана с распылительной головкой n Устройство работы аэрозольного баллона Упаковка состоит: n Баллона n Клапана с распылительной головкой n Сифонной трубки n Содержимого баллона Подача содержимого из баллона – по сифонной трубке к отверстию штока клапана с помощью пропеллента. Если пропеллент – не сжатый, а сжиженный газ, то давление в баллоне остается постоянным, пока в нем не будет находиться хотя бы одна капля жидкого пропеллента.

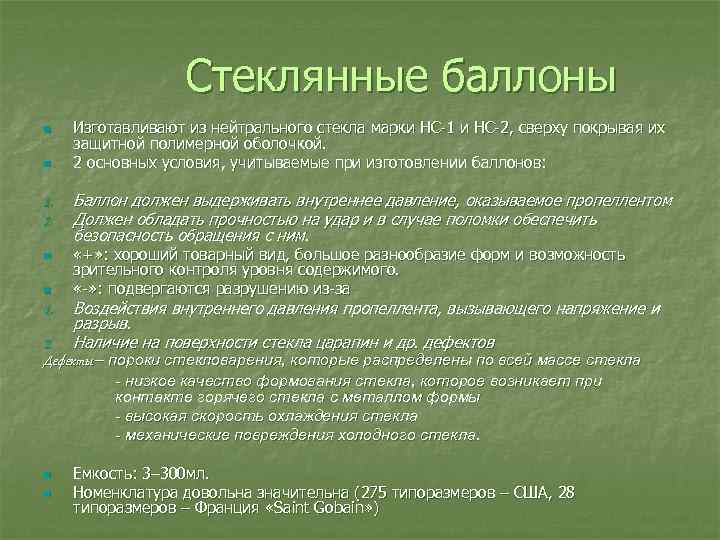

Стеклянные баллоны n n 1. 2. n n Изготавливают из нейтрального стекла марки НС-1 Стеклянные баллоны n n 1. 2. n n Изготавливают из нейтрального стекла марки НС-1 и НС-2, сверху покрывая их защитной полимерной оболочкой. 2 основных условия, учитываемые при изготовлении баллонов: Баллон должен выдерживать внутреннее давление, оказываемое пропеллентом Должен обладать прочностью на удар и в случае поломки обеспечить безопасность обращения с ним. «+» : хороший товарный вид, большое разнообразие форм и возможность зрительного контроля уровня содержимого. «-» : подвергаются разрушению из-за Воздействия внутреннего давления пропеллента, вызывающего напряжение и разрыв. 2. Наличие на поверхности стекла царапин и др. дефектов Дефекты – пороки стекловарения, которые распределены по всей массе стекла 1. - низкое качество формования стекла, которое возникает при контакте горячего стекла с металлом формы - высокая скорость охлаждения стекла - механические повреждения холодного стекла. n n Емкость: 3– 300 мл. Номенклатура довольна значительна (275 типоразмеров – США, 28 типоразмеров – Франция «Saint Gobain» )

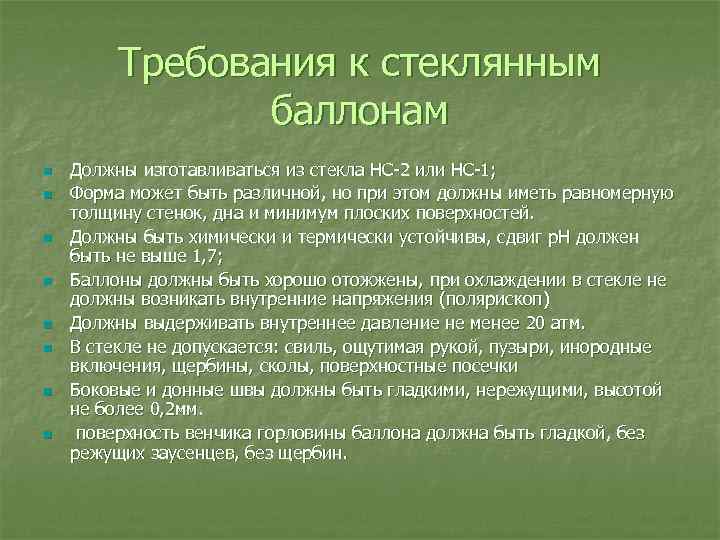

Требования к стеклянным баллонам n n n n Должны изготавливаться из стекла НС-2 или Требования к стеклянным баллонам n n n n Должны изготавливаться из стекла НС-2 или НС-1; Форма может быть различной, но при этом должны иметь равномерную толщину стенок, дна и минимум плоских поверхностей. Должны быть химически и термически устойчивы, сдвиг р. Н должен быть не выше 1, 7; Баллоны должны быть хорошо отожжены, при охлаждении в стекле не должны возникать внутренние напряжения (полярископ) Должны выдерживать внутреннее давление не менее 20 атм. В стекле не допускается: свиль, ощутимая рукой, пузыри, инородные включения, щербины, сколы, поверхностные посечки Боковые и донные швы должны быть гладкими, нережущими, высотой не более 0, 2 мм. поверхность венчика горловины баллона должна быть гладкой, без режущих заусенцев, без щербин.

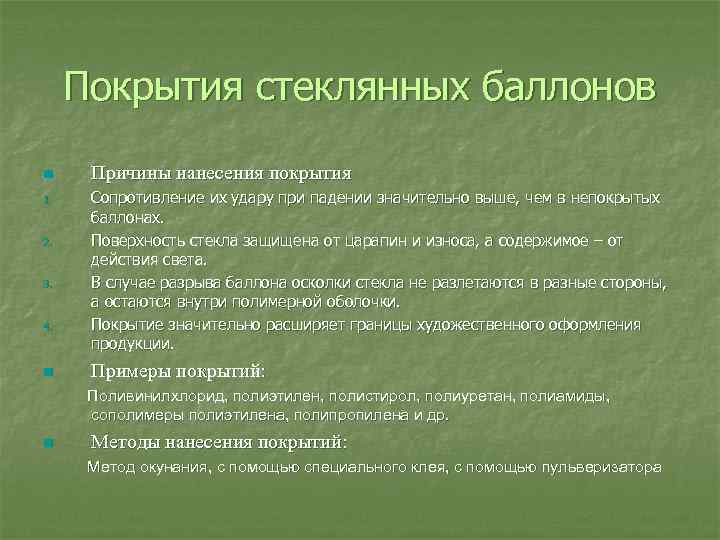

Покрытия стеклянных баллонов n 1. 2. 3. 4. n Причины нанесения покрытия Сопротивление их Покрытия стеклянных баллонов n 1. 2. 3. 4. n Причины нанесения покрытия Сопротивление их удару при падении значительно выше, чем в непокрытых баллонах. Поверхность стекла защищена от царапин и износа, а содержимое – от действия света. В случае разрыва баллона осколки стекла не разлетаются в разные стороны, а остаются внутри полимерной оболочки. Покрытие значительно расширяет границы художественного оформления продукции. Примеры покрытий: Поливинилхлорид, полиэтилен, полистирол, полиуретан, полиамиды, сополимеры полиэтилена, полипропилена и др. n Методы нанесения покрытий: Метод окунания, с помощью специального клея, с помощью пульверизатора

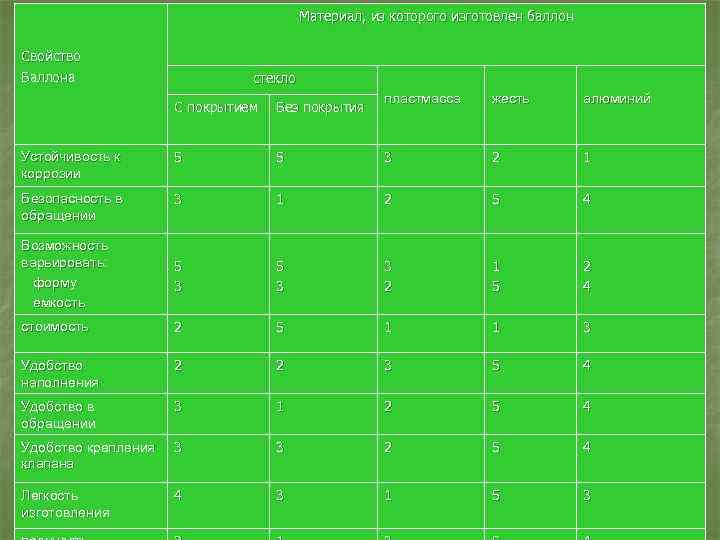

Материал, из которого изготовлен баллон Свойство Баллона стекло пластмасса жесть алюминий 5 3 2 Материал, из которого изготовлен баллон Свойство Баллона стекло пластмасса жесть алюминий 5 3 2 1 3 1 2 5 4 Возможность варьировать: форму емкость 5 3 3 2 1 5 2 4 стоимость 2 5 1 1 3 Удобство наполнения 2 2 3 5 4 Удобство в обращении 3 1 2 5 4 Удобство крепления клапана 3 3 2 5 4 Легкость изготовления 4 3 1 5 3 С покрытием Без покрытия Устойчивость к коррозии 5 Безопасность в обращении

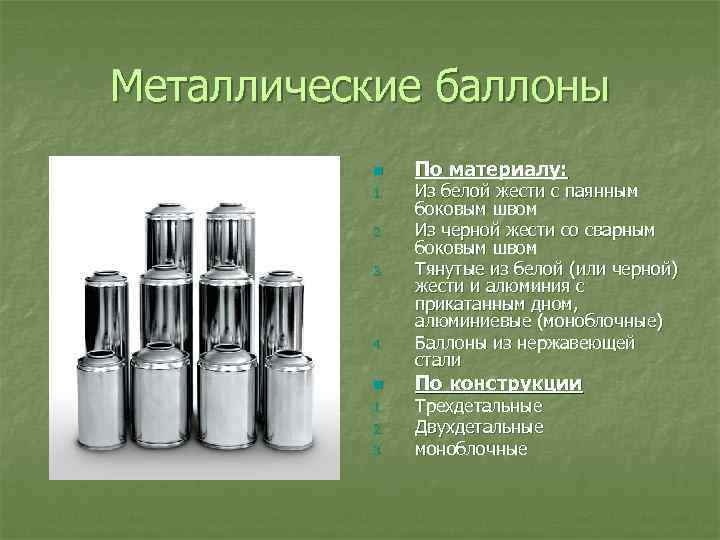

Металлические баллоны n 1. 2. 3. 4. n 1. 2. 3. По материалу: Из Металлические баллоны n 1. 2. 3. 4. n 1. 2. 3. По материалу: Из белой жести с паянным боковым швом Из черной жести со сварным боковым швом Тянутые из белой (или черной) жести и алюминия с прикатанным дном, алюминиевые (моноблочные) Баллоны из нержавеющей стали По конструкции Трехдетальные Двухдетальные моноблочные

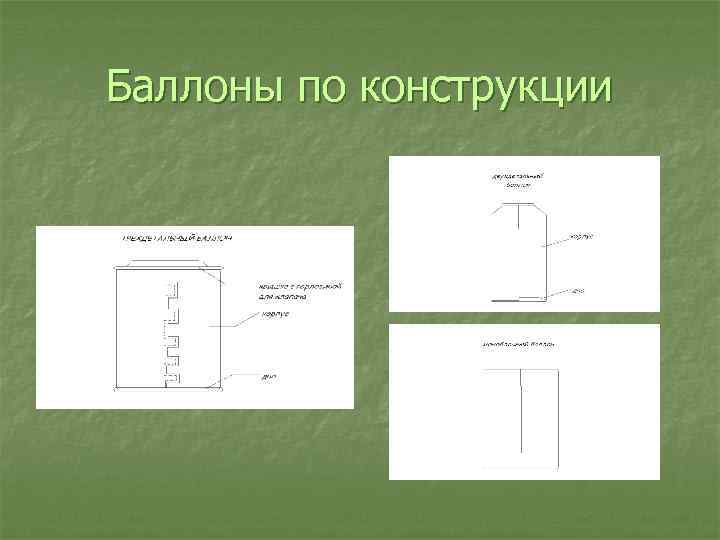

Баллоны по конструкции Баллоны по конструкции

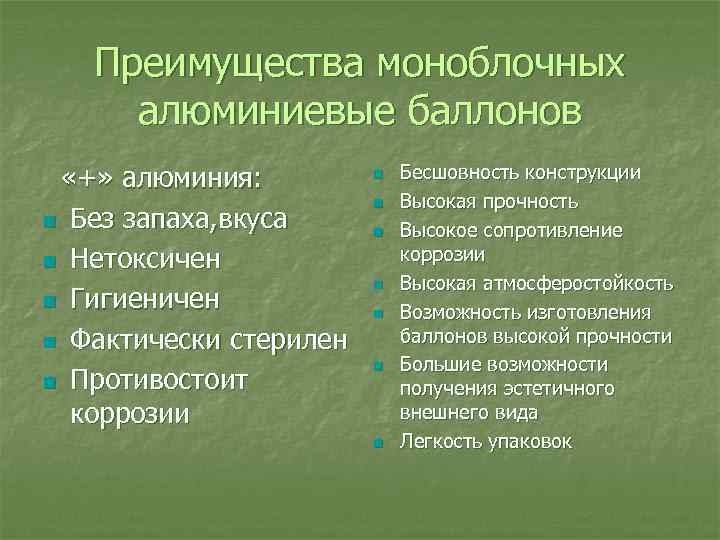

Преимущества моноблочных алюминиевые баллонов «+» алюминия: n Без запаха, вкуса n Нетоксичен n Гигиеничен Преимущества моноблочных алюминиевые баллонов «+» алюминия: n Без запаха, вкуса n Нетоксичен n Гигиеничен n Фактически стерилен n Противостоит коррозии n n n n Бесшовность конструкции Высокая прочность Высокое сопротивление коррозии Высокая атмосферостойкость Возможность изготовления баллонов высокой прочности Большие возможности получения эстетичного внешнего вида Легкость упаковок

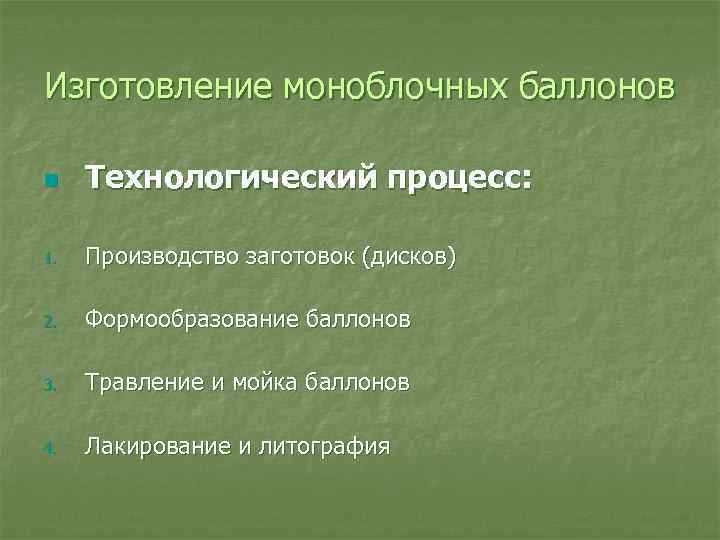

Изготовление моноблочных баллонов n Технологический процесс: 1. Производство заготовок (дисков) 2. Формообразование баллонов 3. Изготовление моноблочных баллонов n Технологический процесс: 1. Производство заготовок (дисков) 2. Формообразование баллонов 3. Травление и мойка баллонов 4. Лакирование и литография

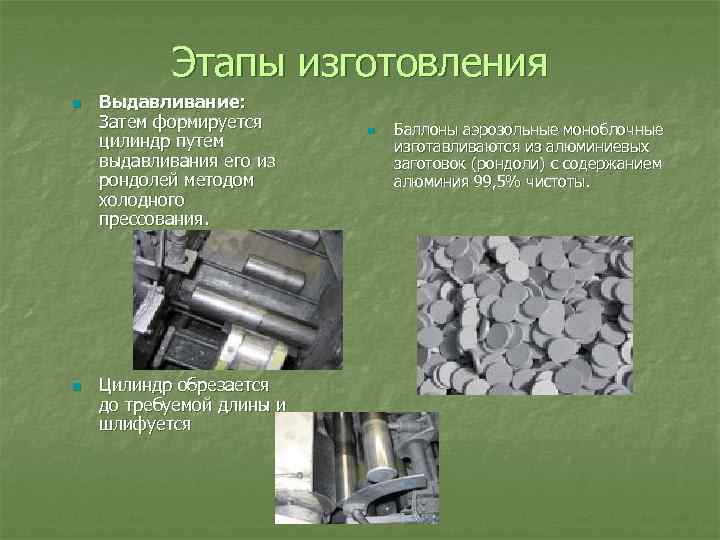

Этапы изготовления n n Выдавливание: Затем формируется цилиндр путем выдавливания его из рондолей методом Этапы изготовления n n Выдавливание: Затем формируется цилиндр путем выдавливания его из рондолей методом холодного прессования. Цилиндр обрезается до требуемой длины и шлифуется n Баллоны аэрозольные моноблочные изготавливаются из алюминиевых заготовок (рондоли) с содержанием алюминия 99, 5% чистоты.

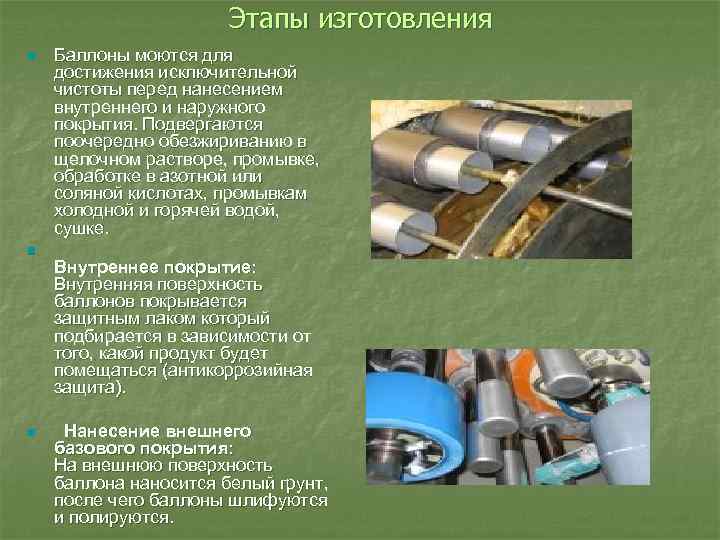

Этапы изготовления n n n Баллоны моются для достижения исключительной чистоты перед нанесением внутреннего Этапы изготовления n n n Баллоны моются для достижения исключительной чистоты перед нанесением внутреннего и наружного покрытия. Подвергаются поочередно обезжириванию в щелочном растворе, промывке, обработке в азотной или соляной кислотах, промывкам холодной и горячей водой, сушке. Внутреннее покрытие: Внутренняя поверхность баллонов покрывается защитным лаком который подбирается в зависимости от того, какой продукт будет помещаться (антикоррозийная защита). Нанесение внешнего базового покрытия: На внешнюю поверхность баллона наносится белый грунт, после чего баллоны шлифуются и полируются.

Заключительные этапы изготовления Печать на наружной поверхности баллонов осуществляется методом литографии с возможностью нанесения Заключительные этапы изготовления Печать на наружной поверхности баллонов осуществляется методом литографии с возможностью нанесения на баллоны максимально до 7 цветов. Внешнее покрытие: После нанесения на баллоны литографии внешняя поверхность баллона покрывается защитным лаком который может быть глянцевый, матовый или смешанный.

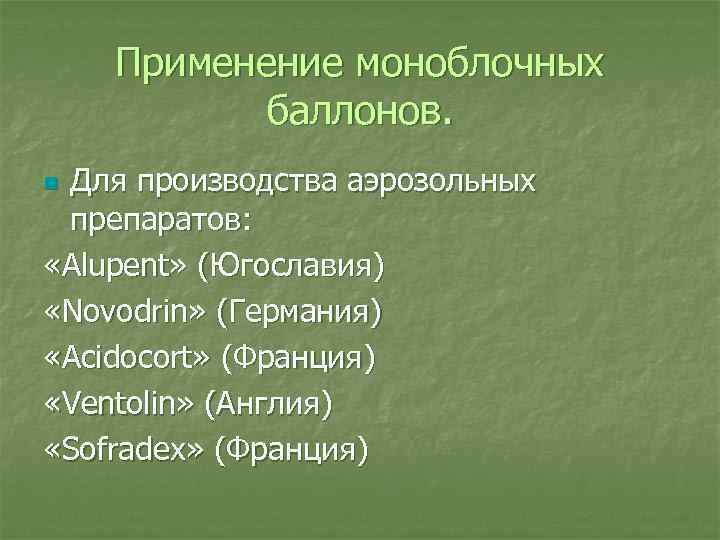

Применение моноблочных баллонов. Для производства аэрозольных препаратов: «Alupent» (Югославия) «Novodrin» (Германия) «Acidocort» (Франция) «Ventolin» Применение моноблочных баллонов. Для производства аэрозольных препаратов: «Alupent» (Югославия) «Novodrin» (Германия) «Acidocort» (Франция) «Ventolin» (Англия) «Sofradex» (Франция) n

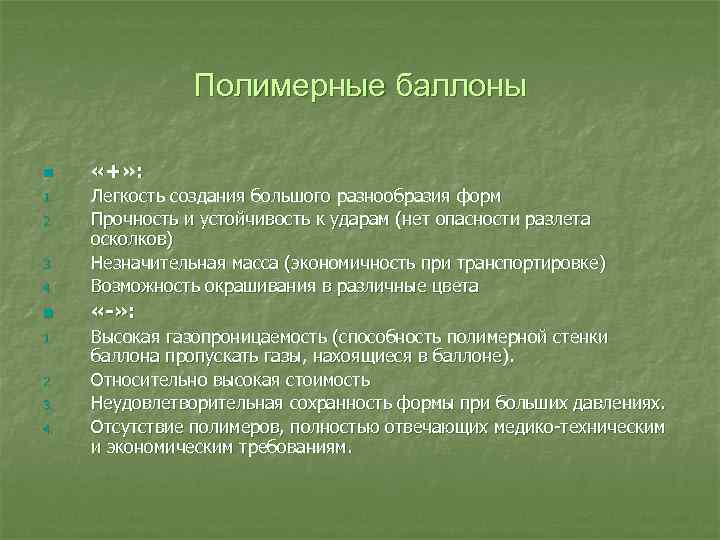

Полимерные баллоны n «+» : 4. Легкость создания большого разнообразия форм Прочность и устойчивость Полимерные баллоны n «+» : 4. Легкость создания большого разнообразия форм Прочность и устойчивость к ударам (нет опасности разлета осколков) Незначительная масса (экономичность при транспортировке) Возможность окрашивания в различные цвета n «-» : 1. 2. 3. 4. Высокая газопроницаемость (способность полимерной стенки баллона пропускать газы, нахоящиеся в баллоне). Относительно высокая стоимость Неудовлетворительная сохранность формы при больших давлениях. Отсутствие полимеров, полностью отвечающих медико-техническим и экономическим требованиям.

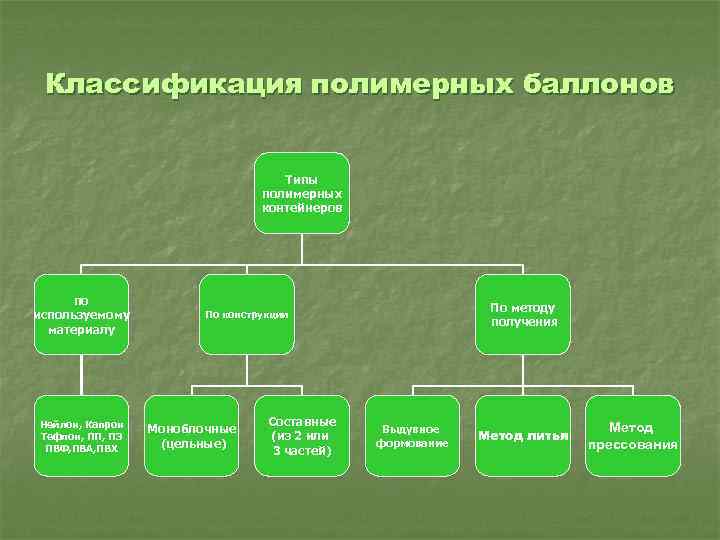

Классификация полимерных баллонов Типы полимерных контейнеров по используемому материалу Нейлон, Капрон Тефлон, ПП, ПЭ Классификация полимерных баллонов Типы полимерных контейнеров по используемому материалу Нейлон, Капрон Тефлон, ПП, ПЭ ПВФ, ПВА, ПВХ По методу получения По конструкции Моноблочные (цельные) Составные (из 2 или 3 частей) Выдувное формование Метод литья Метод прессования
