Аэродинамика вентилируемого помещения

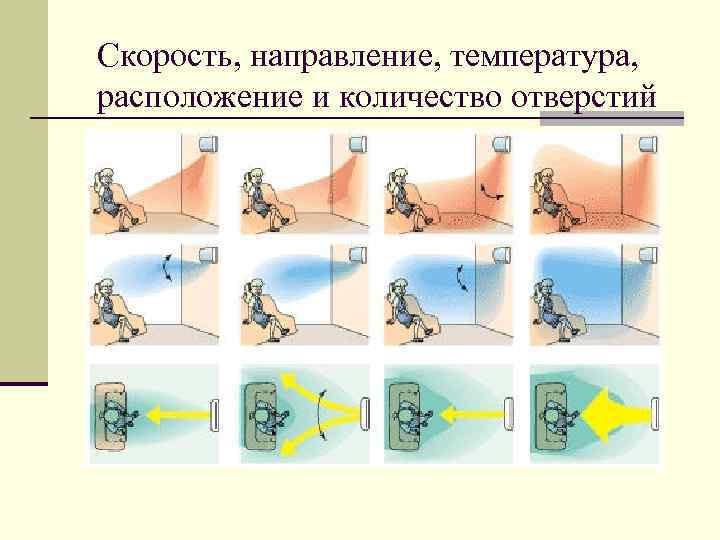

Скорость, направление, температура, расположение и количество отверстий

Струя – поток жидкости или газа с конечными поперечными размерами

Затопленная струя – истекающая в объем с идентичной жидкостью или газом

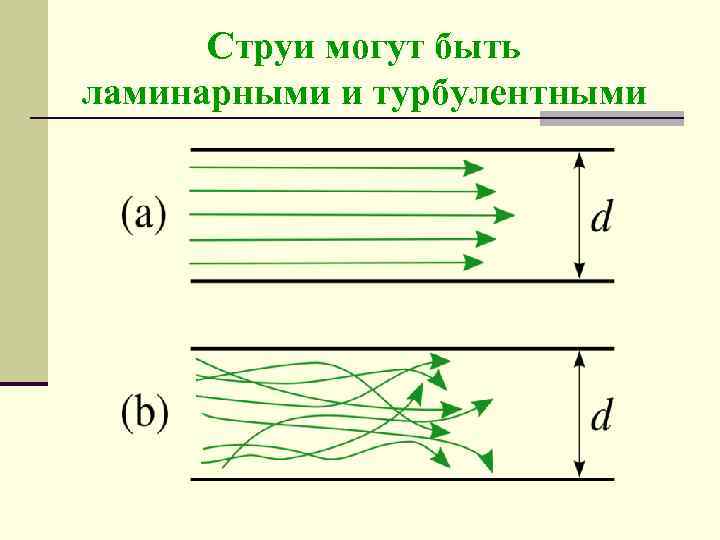

Струи могут быть ламинарными и турбулентными

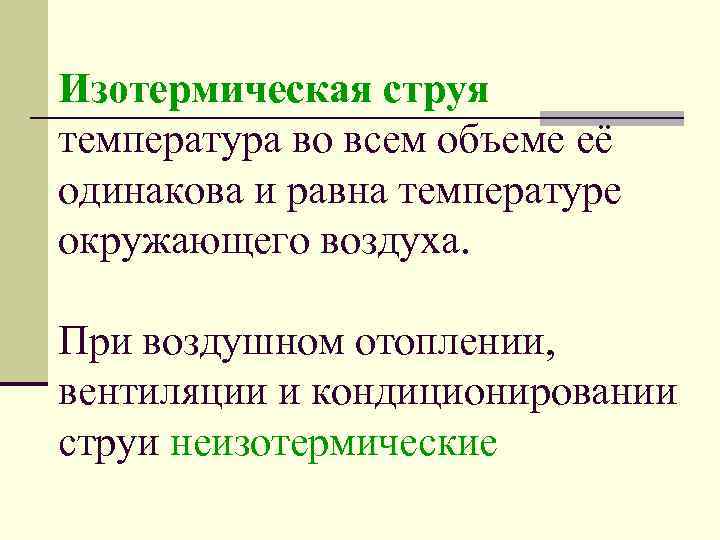

Изотермическая струя температура во всем объеме её одинакова и равна температуре окружающего воздуха. При воздушном отоплении, вентиляции и кондиционировании струи неизотермические

Свободная струя истекает в достаточно большое пространство и не имеется никаких помех для её развития.

Стесненная струя если на развитие струи оказывают влияние ограждающие конструкции.

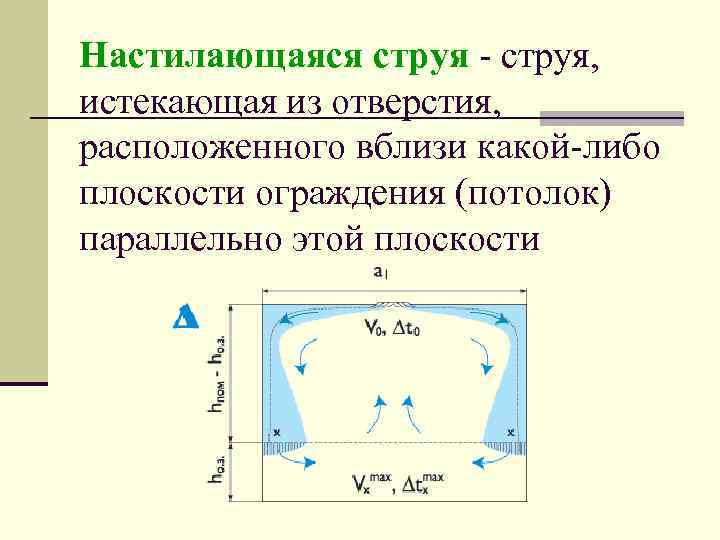

Настилающаяся струя - струя, истекающая из отверстия, расположенного вблизи какой-либо плоскости ограждения (потолок) параллельно этой плоскости

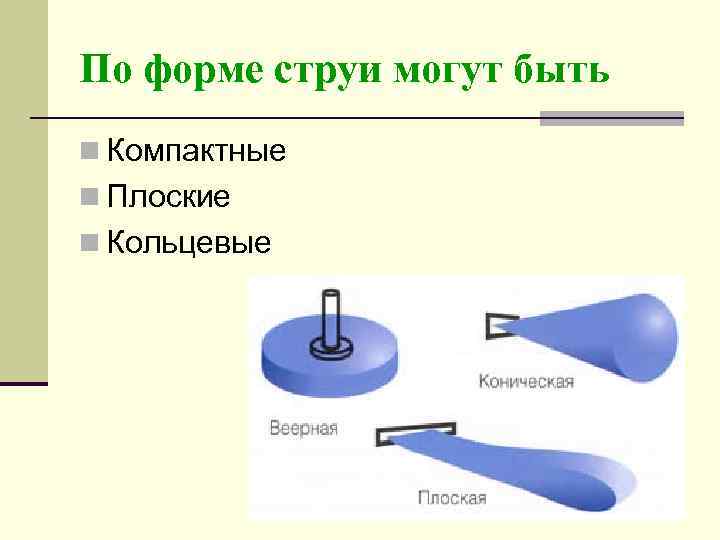

По форме струи могут быть n Компактные n Плоские n Кольцевые

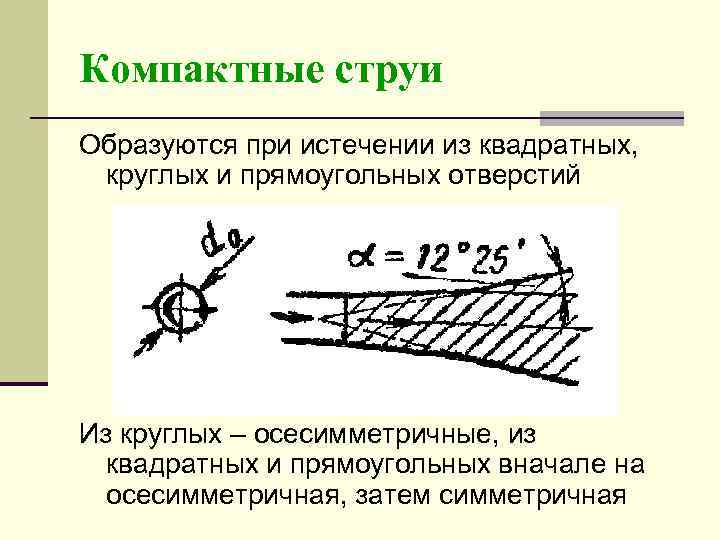

Компактные струи Образуются при истечении из квадратных, круглых и прямоугольных отверстий Из круглых – осесимметричные, из квадратных и прямоугольных вначале на осесимметричная, затем симметричная

Конические струи Образуются при истечении из отверстий с установленным диффузором

Плоские струи Образуются при истечении из щелевых отверстий бесконечной длины

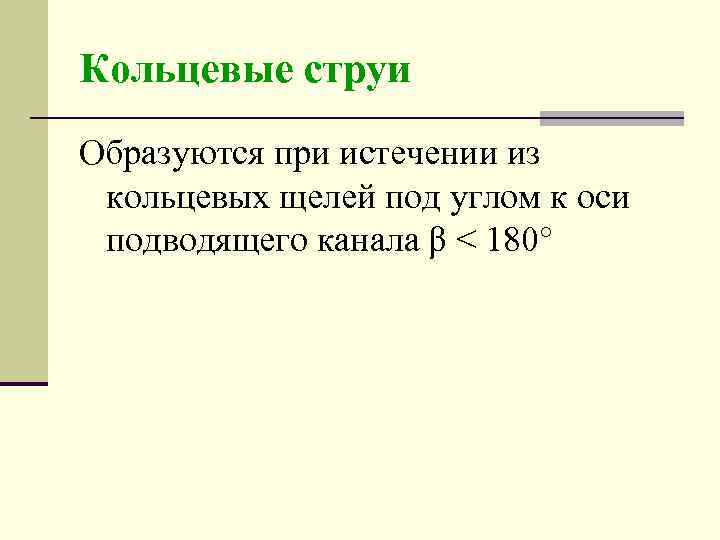

Кольцевые струи Образуются при истечении из кольцевых щелей под углом к оси подводящего канала β < 180°

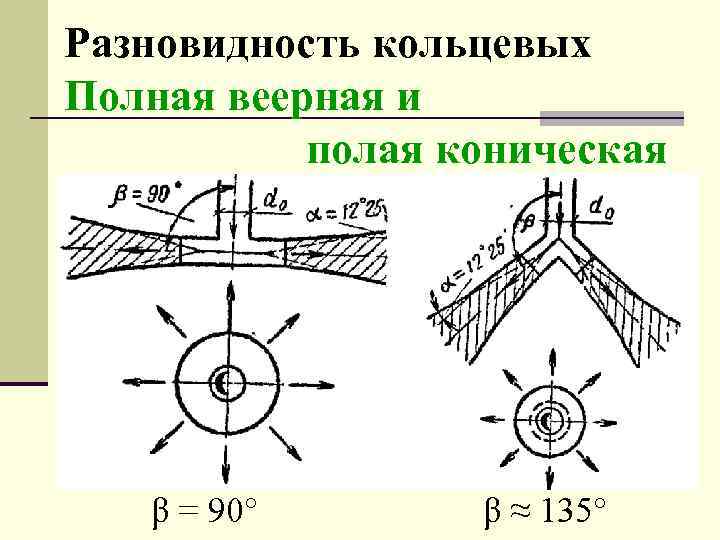

Разновидность кольцевых Полная веерная и полая коническая β = 90° β ≈ 135°

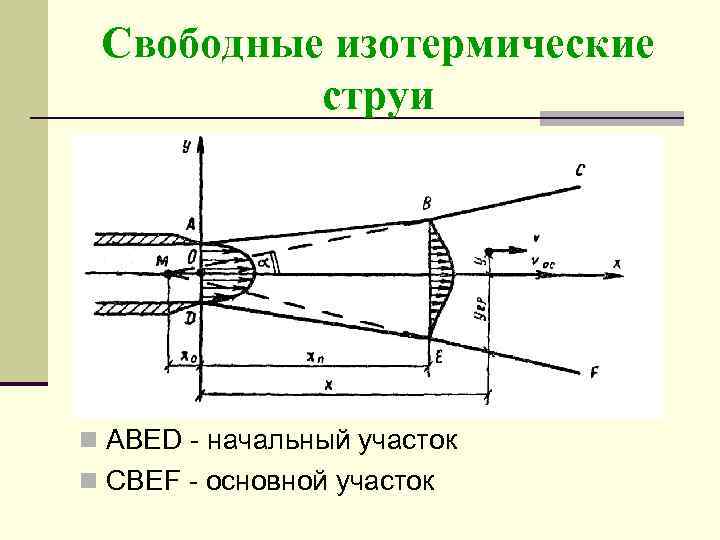

Свободные изотермические струи n ABED - начальный участок n CBEF - основной участок

Свободные изотермические струи n BE – переходное сечение n М – полюс струи, определяемый продолжением границ основного участка BC и EF

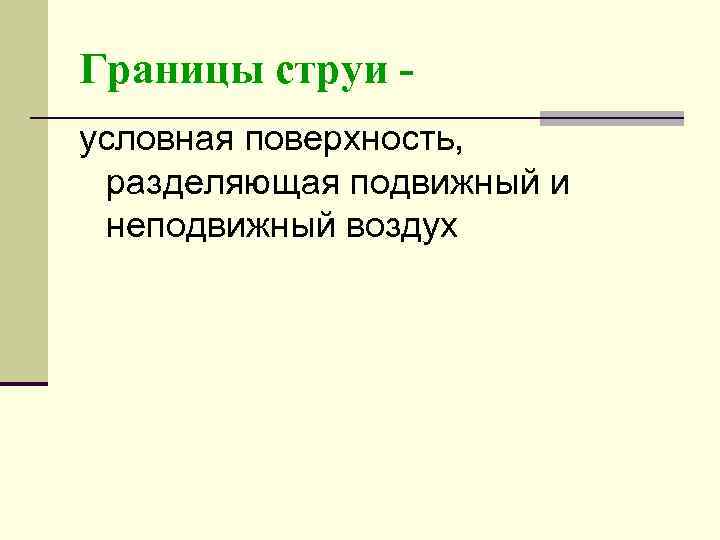

Границы струи условная поверхность, разделяющая подвижный и неподвижный воздух

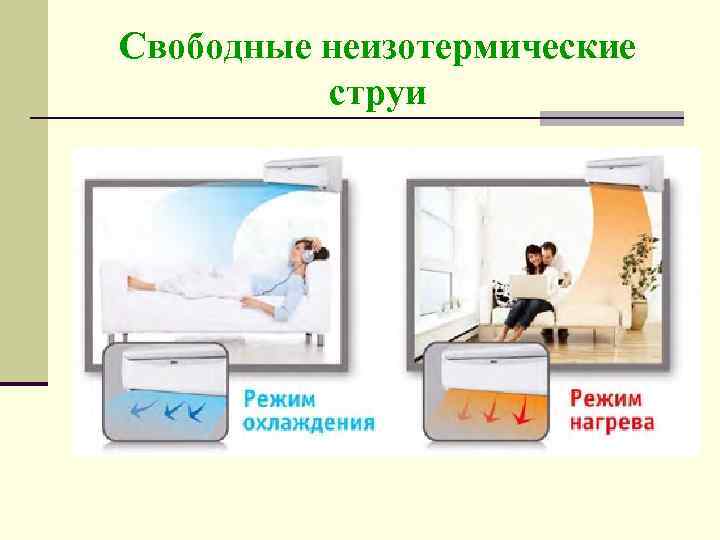

Свободные неизотермические струи Характеризуются критерием Архимеда Ar Если струя слабо нагретая или слабо охлажденная Ar < 0, 0005, то струя развивается как изотермическая

Свободные неизотермические струи

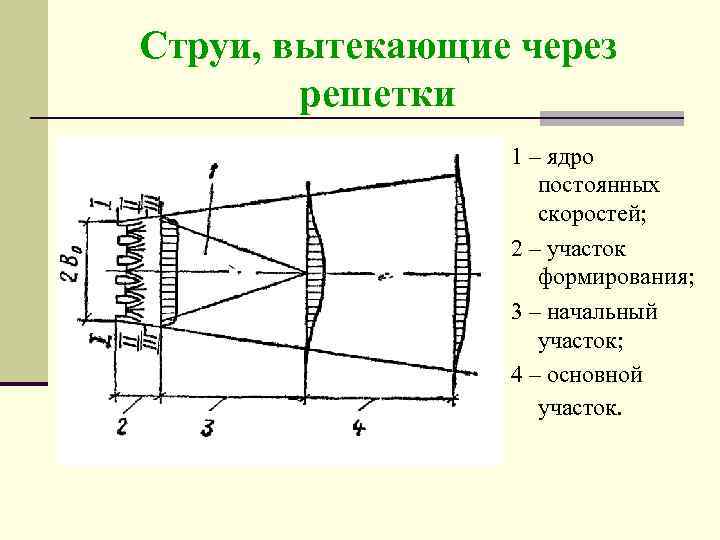

Струи, вытекающие через решетки 1 – ядро постоянных скоростей; 2 – участок формирования; 3 – начальный участок; 4 – основной участок.

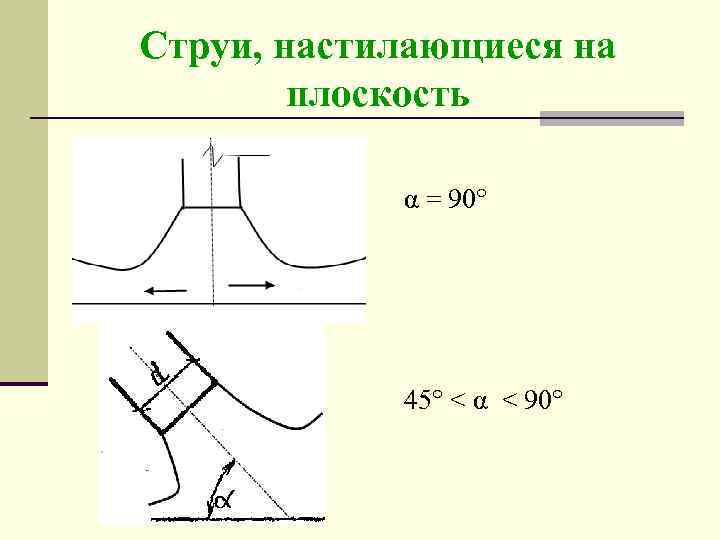

Струи, настилающиеся на плоскость α = 90° 45° < α < 90°

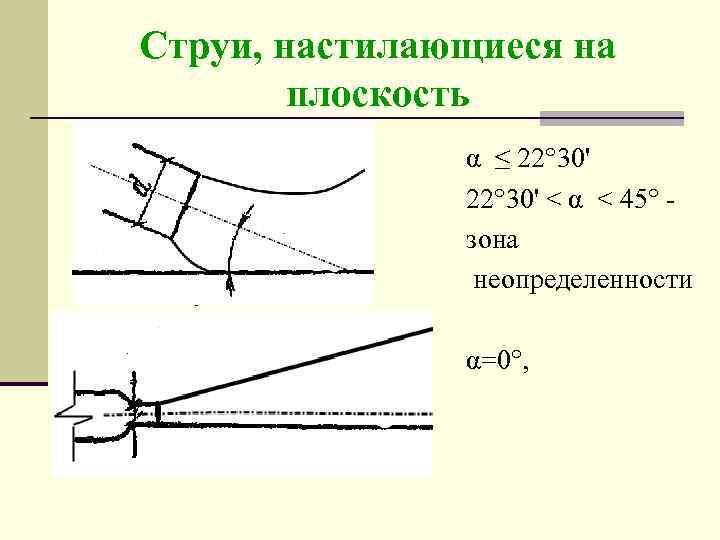

Струи, настилающиеся на плоскость α ≤ 22° 30' < α < 45° зона неопределенности α=0°,

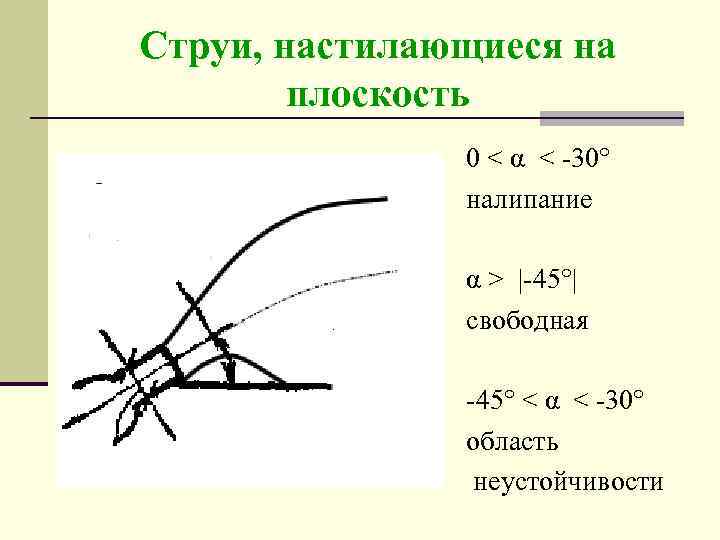

Струи, настилающиеся на плоскость 0 < α < -30° налипание α > |-45°| свободная -45° < α < -30° область неустойчивости

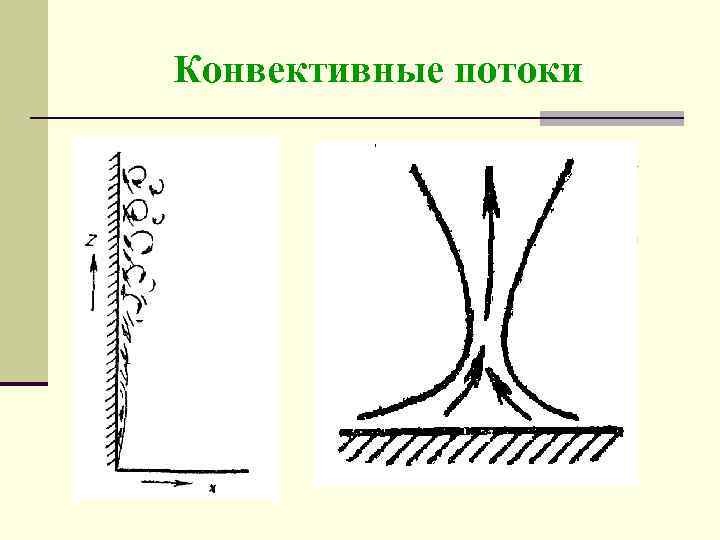

Конвективные потоки

Конвективные потоки I – пограничный слой, Толщина ≈0, 2 d. II – разгонный участок. Толщина минимальна III – переходный участок. IV – основной участок

Струи, истекающие в ограниченное пространство Fстр = (0, 2÷ 0, 25)Fп – I критическое сечение Fстр = (0, 4÷ 0, 42)Fп – II критическое сечение

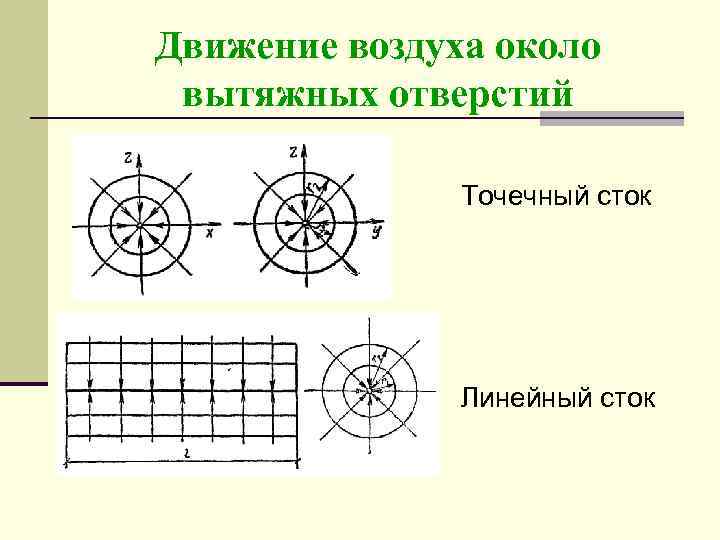

Движение воздуха около вытяжных отверстий Точечный сток Линейный сток

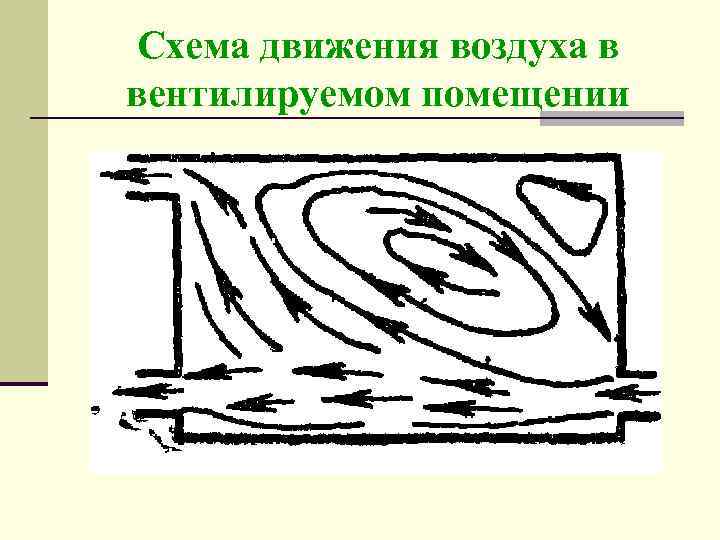

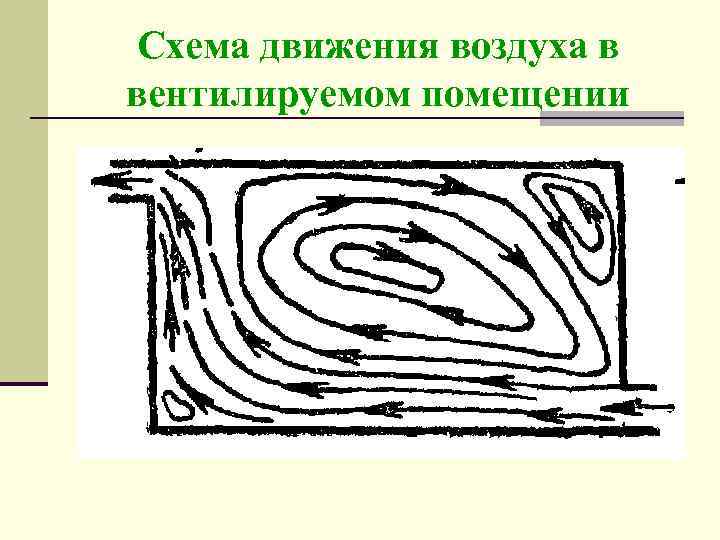

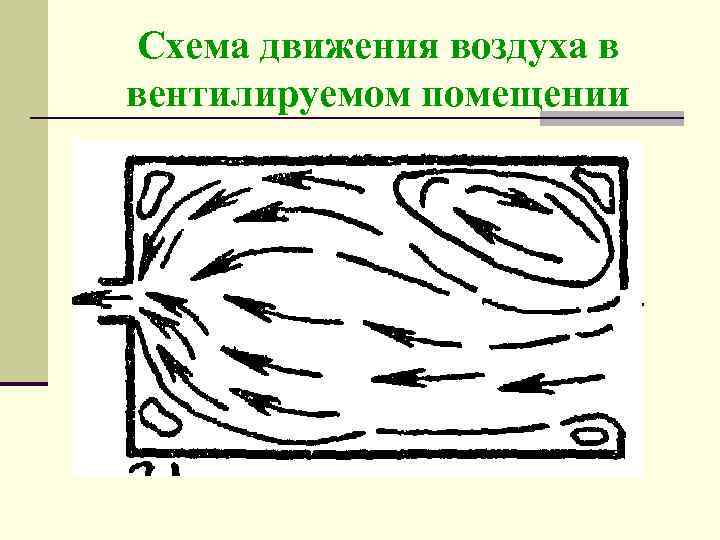

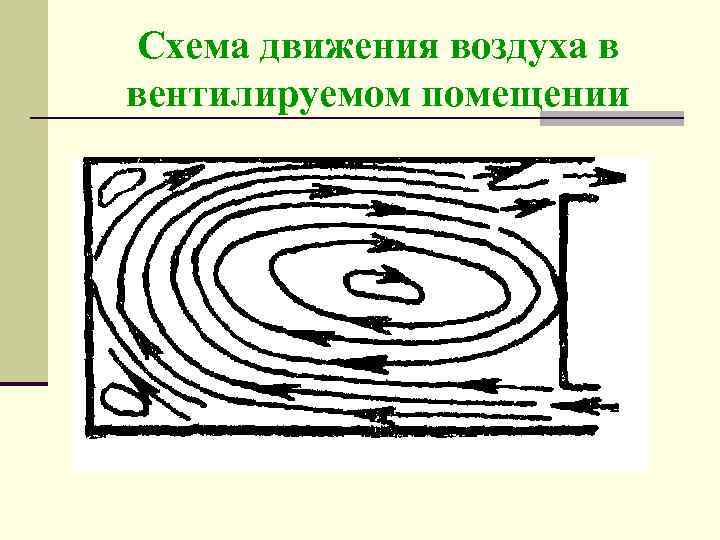

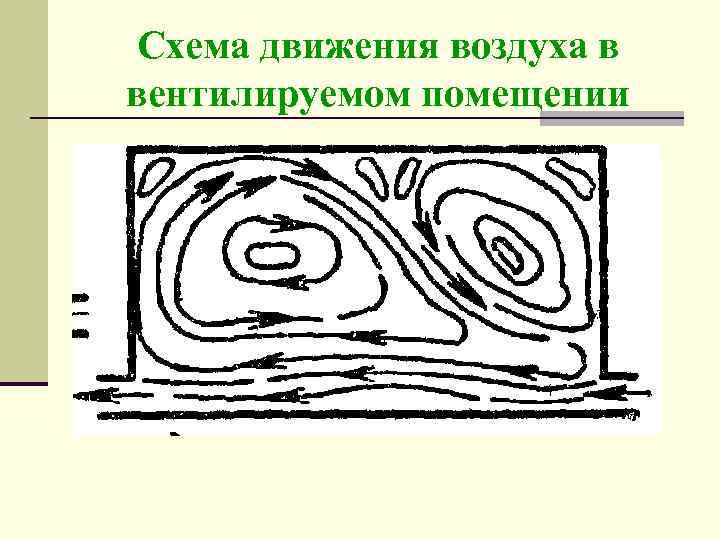

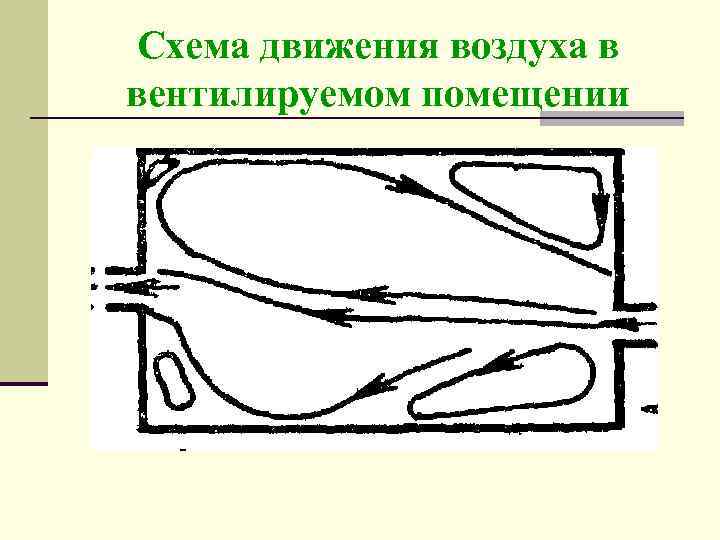

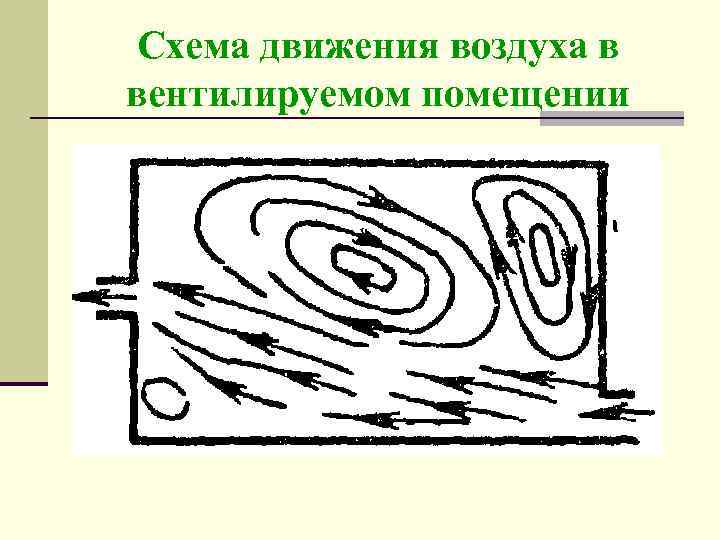

Схема движения воздуха в вентилируемом помещении
