Адсорбер периодического действия 1 — корпус 2

Зарегистрируйтесь, чтобы просмотреть полный документ!

Адсорбер периодического действия : 1 - корпус; 2 - люки для выгрузки адсорбента; 3 - штуцер для отведения паров при десорбции; 4 - патрубок для загрязненной парогазовой смеси при десорбции и воздуха при сушке и охлаждении адсорбента во время регенерации; 5 - люк для загрузки адсорбента; 6 - штуцер для отведения очищенного газа и воздуха во время регенерации; 7 - штуцер для отведения конденсата

Полочный многосекционный адсорбер с неподвижными слоями 1 – корпус аппарата; 2 – слои адсорбента

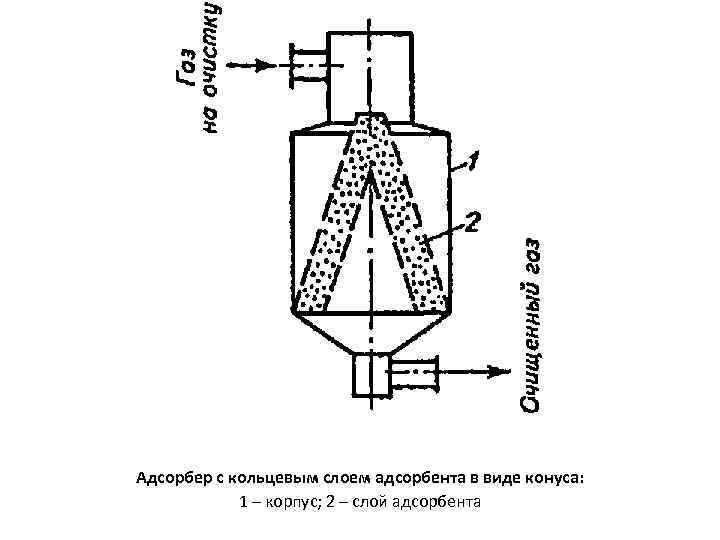

Адсорбер с кольцевым слоем адсорбента в виде конуса: 1 – корпус; 2 – слой адсорбента

Конструктивная схема адсорбера с подвижным слоем адсорбента : 1 – корпус; 2 – бункер для загрузки свежего адсорбента; 3 – горизонтальный ленточный транспортер для перемещения адсорбента; 4 – движущийся адсорбент; 5 – горизонтальный ленточный транспортер для уменьшения пылеуноса; 6 – распределительная решетка; 7 – бункер для выгрузки отработанного адсорбента, который идет на регенерацию

Однокамерный адсорбер с кипящим слоем 1 - цилиндрический корпус с конусом снизу; 2 - распределительная решетка; 3 - патрубок для введения адсорбента; 4 - циклонное устройство; 5 - кипящий слой адсорбента; 6 - патрубок для выведения адсорбента; 7 - штуцер для подачи загрязненного газа

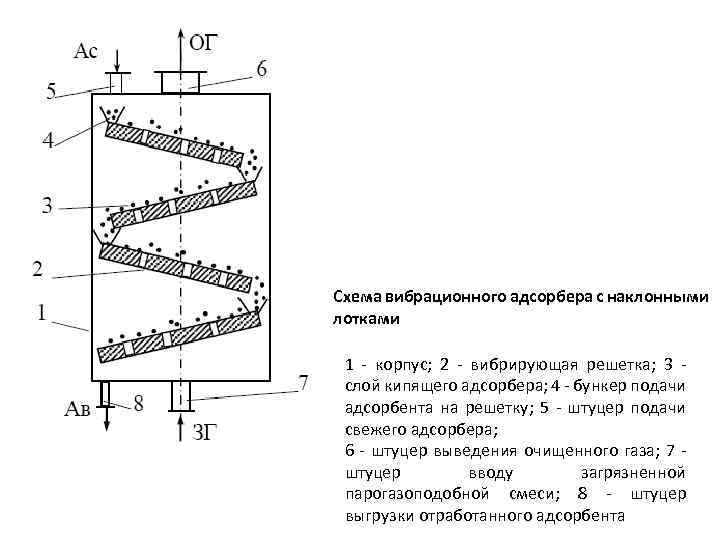

Схема вибрационного адсорбера с наклонными лотками 1 - корпус; 2 - вибрирующая решетка; 3 слой кипящего адсорбера; 4 - бункер подачи адсорбента на решетку; 5 - штуцер подачи свежего адсорбера; 6 - штуцер выведения очищенного газа; 7 штуцер вводу загрязненной парогазоподобной смеси; 8 - штуцер выгрузки отработанного адсорбента

Вертикальный адсорбер с виброкипящим слоем и спиральным лотком 1 - открытый спиральный лоток; 2 - стержень, на котором жестко закреплен спиральный лоток; 3 - вибратор; 4 - бункер свежего адсорбента
