Adriana L. Meldini - Mariana Hombria Circuito de impresión y Armado de Originales de Arte Taller: Circuito de impresión y armado de originales de arte

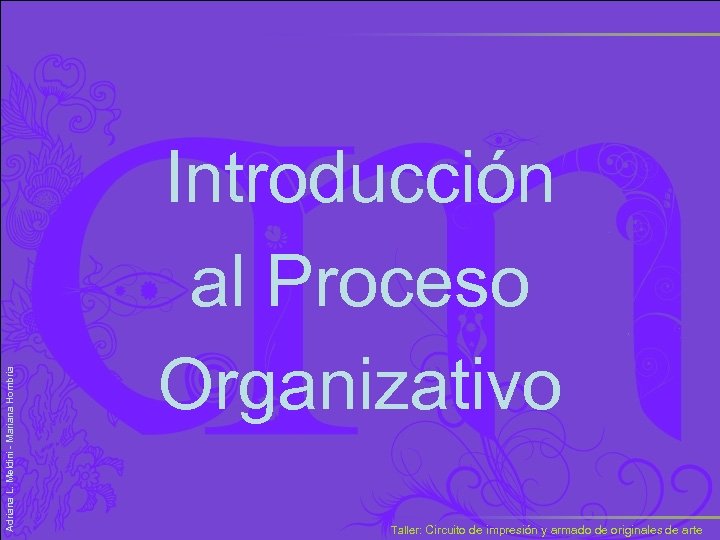

Adriana L. Meldini - Mariana Hombria Introducción al Proceso Organizativo Taller: Circuito de impresión y armado de originales de arte

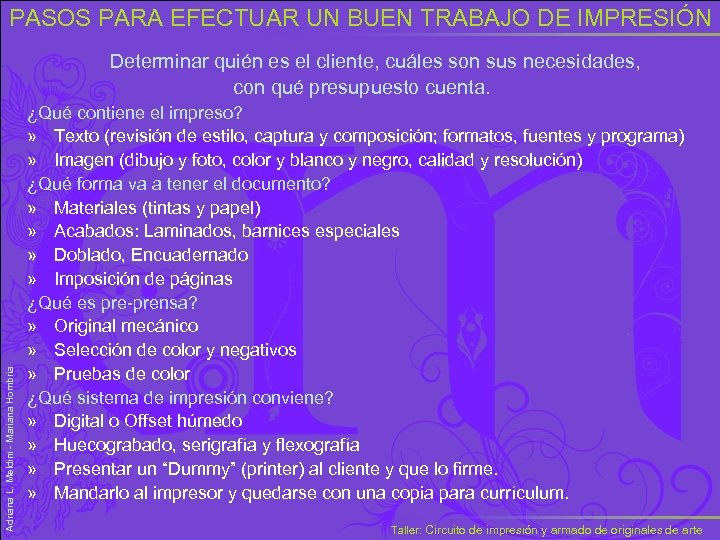

PASOS PARA EFECTUAR UN BUEN TRABAJO DE IMPRESIÓN Adriana L. Meldini - Mariana Hombria Determinar quién es el cliente, cuáles son sus necesidades, con qué presupuesto cuenta. ¿Qué contiene el impreso? » Texto (revisión de estilo, captura y composición; formatos, fuentes y programa) » Imagen (dibujo y foto, color y blanco y negro, calidad y resolución) ¿Qué forma va a tener el documento? » Materiales (tintas y papel) » Acabados: Laminados, barnices especiales » Doblado, Encuadernado » Imposición de páginas ¿Qué es pre-prensa? » Original mecánico » Selección de color y negativos » Pruebas de color ¿Qué sistema de impresión conviene? » Digital o Offset húmedo » Huecograbado, serigrafía y flexografía » Presentar un “Dummy” (printer) al cliente y que lo firme. » Mandarlo al impresor y quedarse con una copia para currículum. Taller: Circuito de impresión y armado de originales de arte

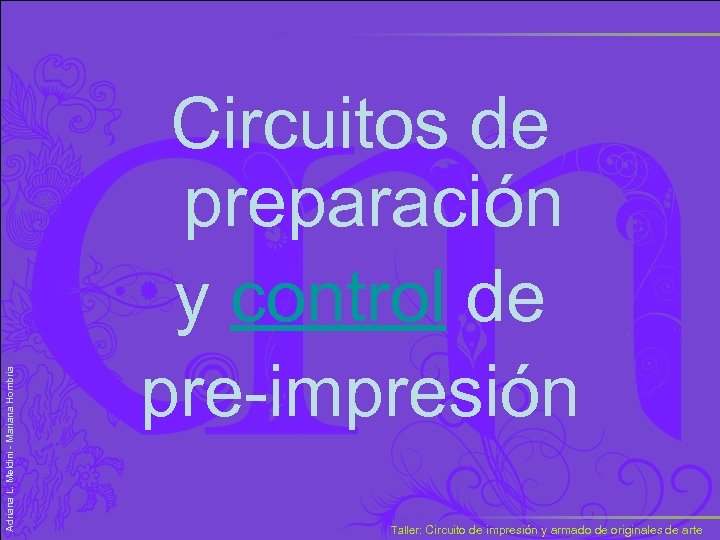

Adriana L. Meldini - Mariana Hombria Circuitos de preparación y control de pre-impresión Taller: Circuito de impresión y armado de originales de arte

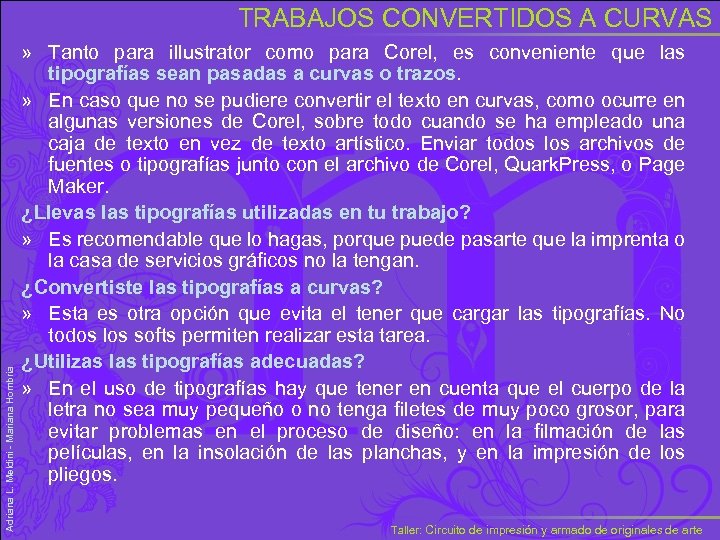

Adriana L. Meldini - Mariana Hombria TRABAJOS CONVERTIDOS A CURVAS » Tanto para illustrator como para Corel, es conveniente que las tipografías sean pasadas a curvas o trazos. » En caso que no se pudiere convertir el texto en curvas, como ocurre en algunas versiones de Corel, sobre todo cuando se ha empleado una caja de texto en vez de texto artístico. Enviar todos los archivos de fuentes o tipografías junto con el archivo de Corel, Quark. Press, o Page Maker. ¿Llevas las tipografías utilizadas en tu trabajo? » Es recomendable que lo hagas, porque puede pasarte que la imprenta o la casa de servicios gráficos no la tengan. ¿Convertiste las tipografías a curvas? » Esta es otra opción que evita el tener que cargar las tipografías. No todos los softs permiten realizar esta tarea. ¿Utilizas las tipografías adecuadas? » En el uso de tipografías hay que tener en cuenta que el cuerpo de la letra no sea muy pequeño o no tenga filetes de muy poco grosor, para evitar problemas en el proceso de diseño: en la filmación de las películas, en la insolación de las planchas, y en la impresión de los pliegos. Taller: Circuito de impresión y armado de originales de arte

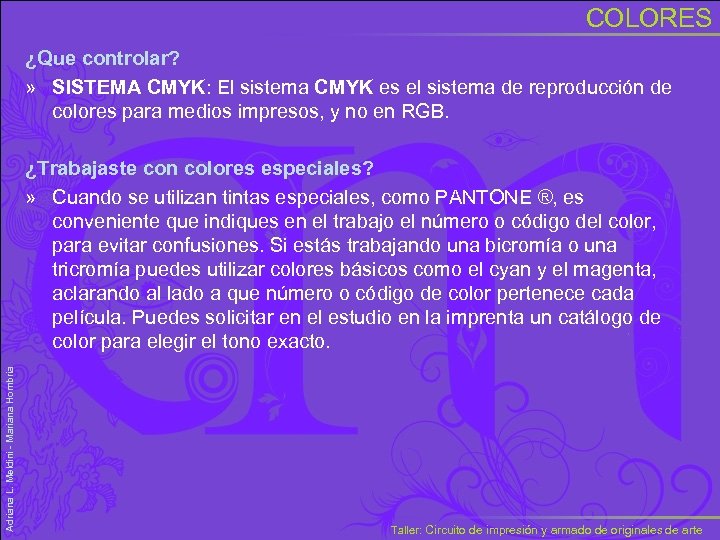

COLORES ¿Que controlar? » SISTEMA CMYK: El sistema CMYK es el sistema de reproducción de colores para medios impresos, y no en RGB. Adriana L. Meldini - Mariana Hombria ¿Trabajaste con colores especiales? » Cuando se utilizan tintas especiales, como PANTONE ®, es conveniente que indiques en el trabajo el número o código del color, para evitar confusiones. Si estás trabajando una bicromía o una tricromía puedes utilizar colores básicos como el cyan y el magenta, aclarando al lado a que número o código de color pertenece cada película. Puedes solicitar en el estudio en la imprenta un catálogo de color para elegir el tono exacto. Taller: Circuito de impresión y armado de originales de arte

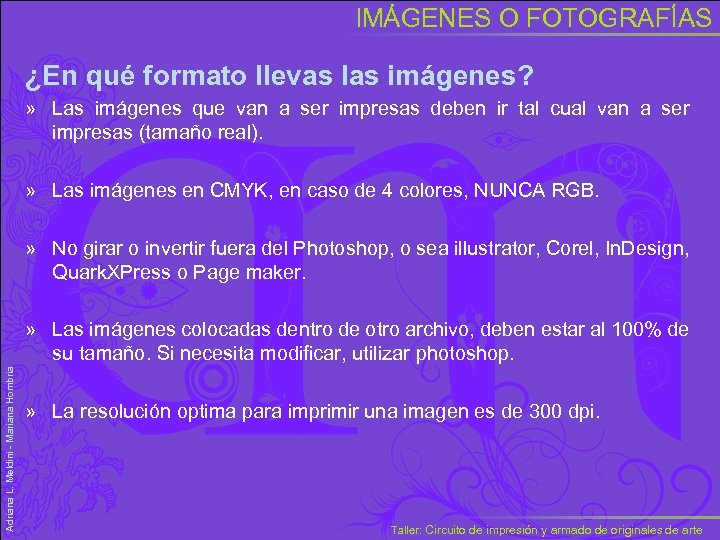

IMÁGENES O FOTOGRAFÍAS ¿En qué formato llevas las imágenes? » Las imágenes que van a ser impresas deben ir tal cual van a ser impresas (tamaño real). » Las imágenes en CMYK, en caso de 4 colores, NUNCA RGB. » No girar o invertir fuera del Photoshop, o sea illustrator, Corel, In. Design, Quark. XPress o Page maker. Adriana L. Meldini - Mariana Hombria » Las imágenes colocadas dentro de otro archivo, deben estar al 100% de su tamaño. Si necesita modificar, utilizar photoshop. » La resolución optima para imprimir una imagen es de 300 dpi. Taller: Circuito de impresión y armado de originales de arte

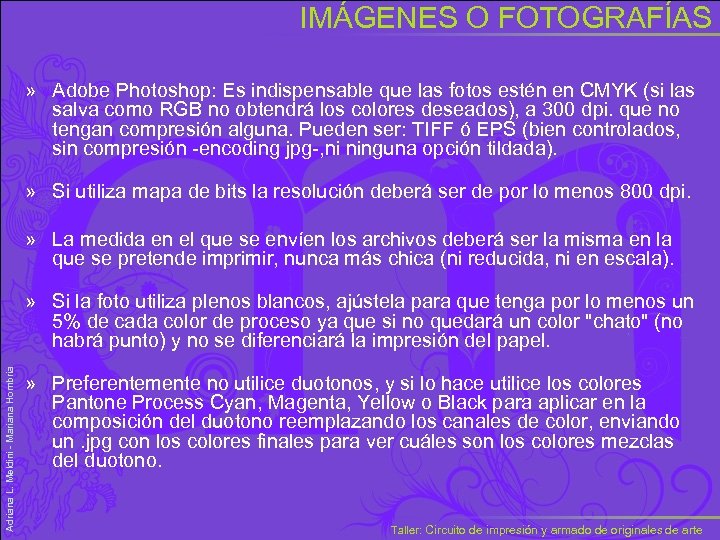

IMÁGENES O FOTOGRAFÍAS » Adobe Photoshop: Es indispensable que las fotos estén en CMYK (si las salva como RGB no obtendrá los colores deseados), a 300 dpi. que no tengan compresión alguna. Pueden ser: TIFF ó EPS (bien controlados, sin compresión -encoding jpg-, ni ninguna opción tildada). » Si utiliza mapa de bits la resolución deberá ser de por lo menos 800 dpi. » La medida en el que se envíen los archivos deberá ser la misma en la que se pretende imprimir, nunca más chica (ni reducida, ni en escala). Adriana L. Meldini - Mariana Hombria » Si la foto utiliza plenos blancos, ajústela para que tenga por lo menos un 5% de cada color de proceso ya que si no quedará un color "chato" (no habrá punto) y no se diferenciará la impresión del papel. » Preferentemente no utilice duotonos, y si lo hace utilice los colores Pantone Process Cyan, Magenta, Yellow o Black para aplicar en la composición del duotono reemplazando los canales de color, enviando un. jpg con los colores finales para ver cuáles son los colores mezclas del duotono. Taller: Circuito de impresión y armado de originales de arte

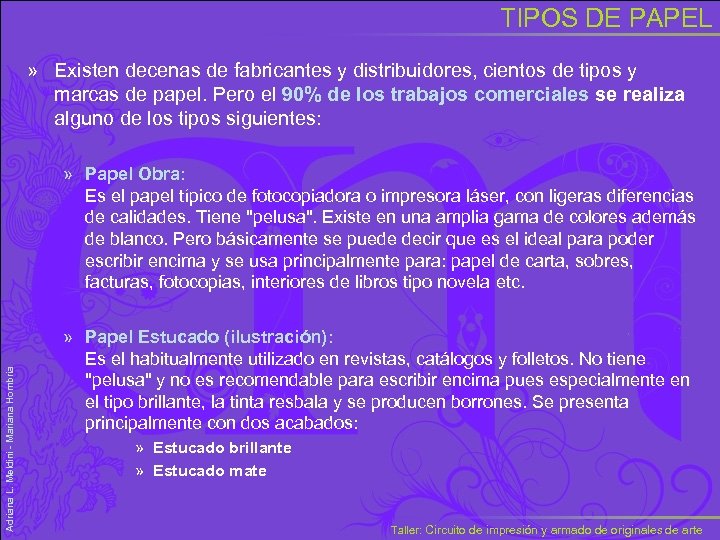

TIPOS DE PAPEL » Existen decenas de fabricantes y distribuidores, cientos de tipos y marcas de papel. Pero el 90% de los trabajos comerciales se realiza alguno de los tipos siguientes: Adriana L. Meldini - Mariana Hombria » Papel Obra: Es el papel típico de fotocopiadora o impresora láser, con ligeras diferencias de calidades. Tiene "pelusa". Existe en una amplia gama de colores además de blanco. Pero básicamente se puede decir que es el ideal para poder escribir encima y se usa principalmente para: papel de carta, sobres, facturas, fotocopias, interiores de libros tipo novela etc. » Papel Estucado (ilustración): Es el habitualmente utilizado en revistas, catálogos y folletos. No tiene "pelusa" y no es recomendable para escribir encima pues especialmente en el tipo brillante, la tinta resbala y se producen borrones. Se presenta principalmente con dos acabados: » Estucado brillante » Estucado mate Taller: Circuito de impresión y armado de originales de arte

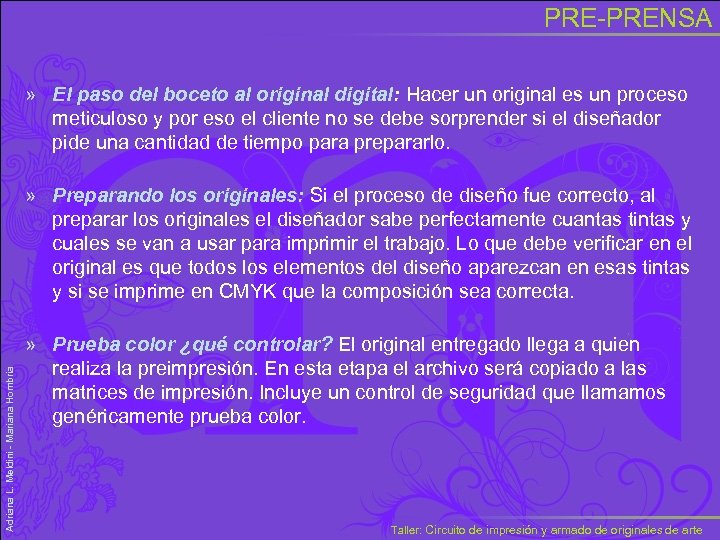

PRE-PRENSA » El paso del boceto al original digital: Hacer un original es un proceso meticuloso y por eso el cliente no se debe sorprender si el diseñador pide una cantidad de tiempo para prepararlo. Adriana L. Meldini - Mariana Hombria » Preparando los originales: Si el proceso de diseño fue correcto, al preparar los originales el diseñador sabe perfectamente cuantas tintas y cuales se van a usar para imprimir el trabajo. Lo que debe verificar en el original es que todos los elementos del diseño aparezcan en esas tintas y si se imprime en CMYK que la composición sea correcta. » Prueba color ¿qué controlar? El original entregado llega a quien realiza la preimpresión. En esta etapa el archivo será copiado a las matrices de impresión. Incluye un control de seguridad que llamamos genéricamente prueba color. Taller: Circuito de impresión y armado de originales de arte

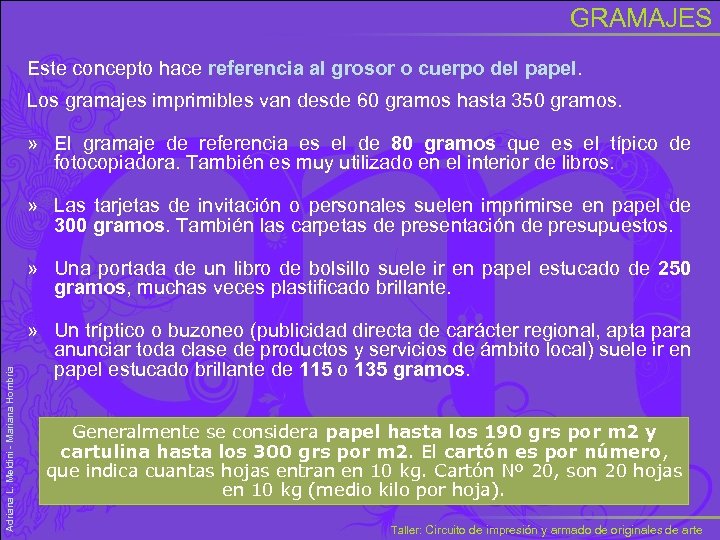

GRAMAJES Este concepto hace referencia al grosor o cuerpo del papel. Los gramajes imprimibles van desde 60 gramos hasta 350 gramos. » El gramaje de referencia es el de 80 gramos que es el típico de fotocopiadora. También es muy utilizado en el interior de libros. » Las tarjetas de invitación o personales suelen imprimirse en papel de 300 gramos. También las carpetas de presentación de presupuestos. Adriana L. Meldini - Mariana Hombria » Una portada de un libro de bolsillo suele ir en papel estucado de 250 gramos, muchas veces plastificado brillante. » Un tríptico o buzoneo (publicidad directa de carácter regional, apta para anunciar toda clase de productos y servicios de ámbito local) suele ir en papel estucado brillante de 115 o 135 gramos. Generalmente se considera papel hasta los 190 grs por m 2 y cartulina hasta los 300 grs por m 2. El cartón es por número, que indica cuantas hojas entran en 10 kg. Cartón Nº 20, son 20 hojas en 10 kg (medio kilo por hoja). Taller: Circuito de impresión y armado de originales de arte

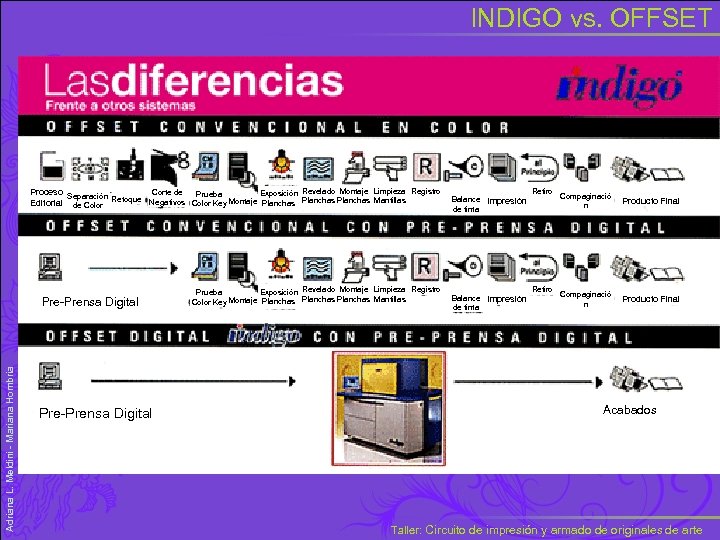

INDIGO vs. OFFSET Proceso Separación Corte de Exposición Revelado Montaje Limpieza Registro Prueba Editorial de Color Retoque Negativos Color Key Montaje Planchas Mantillas Adriana L. Meldini - Mariana Hombria Pre-Prensa Digital Exposición Revelado Montaje Limpieza Registro Prueba Color Key Montaje Planchas Mantillas Balance Impresión de tinta Retiro Compaginació n Producto Final Acabados Taller: Circuito de impresión y armado de originales de arte

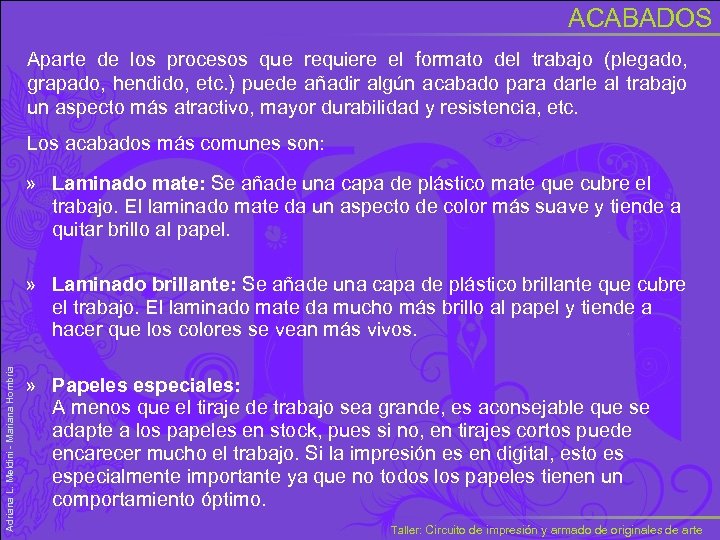

ACABADOS Aparte de los procesos que requiere el formato del trabajo (plegado, grapado, hendido, etc. ) puede añadir algún acabado para darle al trabajo un aspecto más atractivo, mayor durabilidad y resistencia, etc. Los acabados más comunes son: » Laminado mate: Se añade una capa de plástico mate que cubre el trabajo. El laminado mate da un aspecto de color más suave y tiende a quitar brillo al papel. Adriana L. Meldini - Mariana Hombria » Laminado brillante: Se añade una capa de plástico brillante que cubre el trabajo. El laminado mate da mucho más brillo al papel y tiende a hacer que los colores se vean más vivos. » Papeles especiales: A menos que el tiraje de trabajo sea grande, es aconsejable que se adapte a los papeles en stock, pues si no, en tirajes cortos puede encarecer mucho el trabajo. Si la impresión es en digital, esto es especialmente importante ya que no todos los papeles tienen un comportamiento óptimo. Taller: Circuito de impresión y armado de originales de arte
Adriana L. Meldini - Mariana Hombria Armado de Originales de Arte Taller: Circuito de impresión y armado de originales de arte

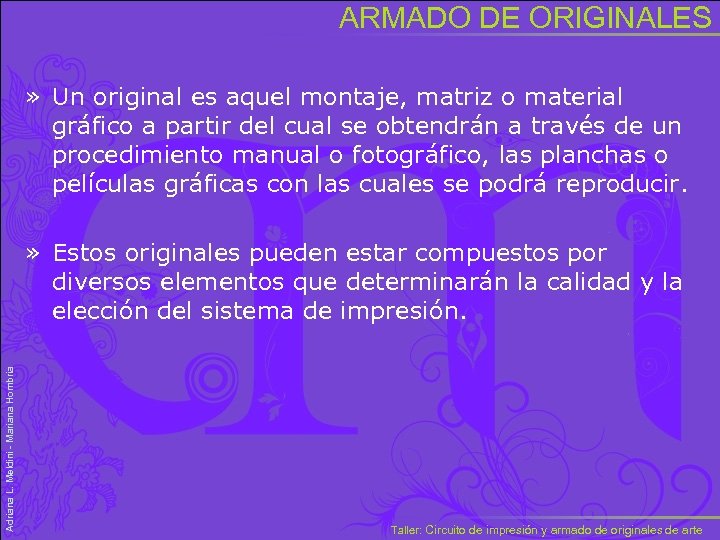

ARMADO DE ORIGINALES » Un original es aquel montaje, matriz o material gráfico a partir del cual se obtendrán a través de un procedimiento manual o fotográfico, las planchas o películas gráficas con las cuales se podrá reproducir. Adriana L. Meldini - Mariana Hombria » Estos originales pueden estar compuestos por diversos elementos que determinarán la calidad y la elección del sistema de impresión. Taller: Circuito de impresión y armado de originales de arte

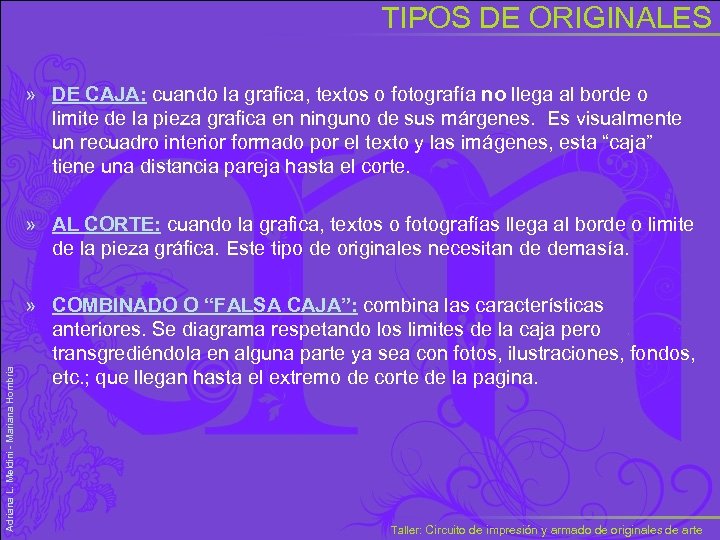

TIPOS DE ORIGINALES » DE CAJA: cuando la grafica, textos o fotografía no llega al borde o limite de la pieza grafica en ninguno de sus márgenes. Es visualmente un recuadro interior formado por el texto y las imágenes, esta “caja” tiene una distancia pareja hasta el corte. Adriana L. Meldini - Mariana Hombria » AL CORTE: cuando la grafica, textos o fotografías llega al borde o limite de la pieza gráfica. Este tipo de originales necesitan de demasía. » COMBINADO O “FALSA CAJA”: combina las características anteriores. Se diagrama respetando los limites de la caja pero transgrediéndola en alguna parte ya sea con fotos, ilustraciones, fondos, etc. ; que llegan hasta el extremo de corte de la pagina. Taller: Circuito de impresión y armado de originales de arte

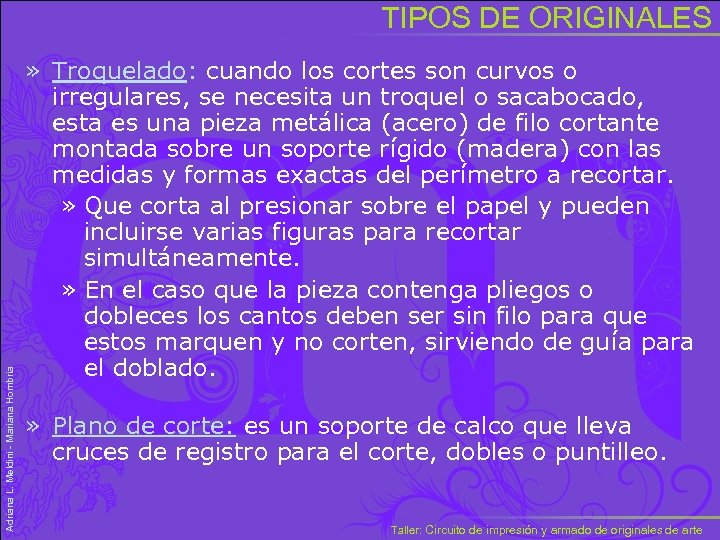

Adriana L. Meldini - Mariana Hombria TIPOS DE ORIGINALES » Troquelado: cuando los cortes son curvos o irregulares, se necesita un troquel o sacabocado, esta es una pieza metálica (acero) de filo cortante montada sobre un soporte rígido (madera) con las medidas y formas exactas del perímetro a recortar. » Que corta al presionar sobre el papel y pueden incluirse varias figuras para recortar simultáneamente. » En el caso que la pieza contenga pliegos o dobleces los cantos deben ser sin filo para que estos marquen y no corten, sirviendo de guía para el doblado. » Plano de corte: es un soporte de calco que lleva cruces de registro para el corte, dobles o puntilleo. Taller: Circuito de impresión y armado de originales de arte

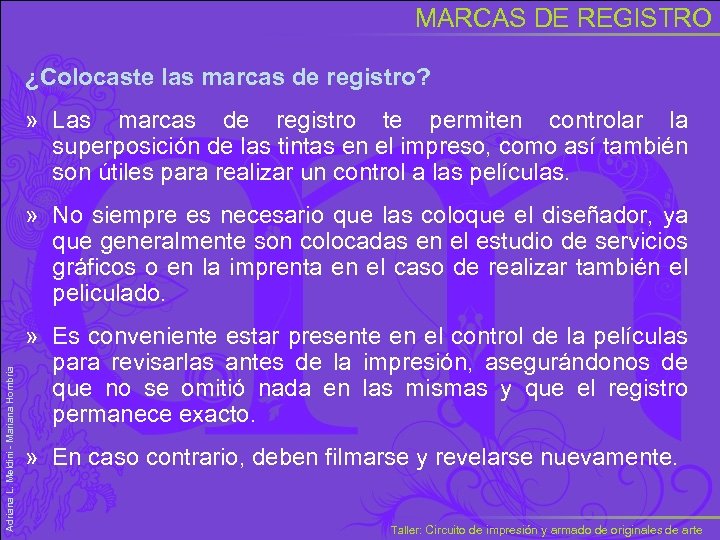

MARCAS DE REGISTRO ¿Colocaste las marcas de registro? » Las marcas de registro te permiten controlar la superposición de las tintas en el impreso, como así también son útiles para realizar un control a las películas. Adriana L. Meldini - Mariana Hombria » No siempre es necesario que las coloque el diseñador, ya que generalmente son colocadas en el estudio de servicios gráficos o en la imprenta en el caso de realizar también el peliculado. » Es conveniente estar presente en el control de la películas para revisarlas antes de la impresión, asegurándonos de que no se omitió nada en las mismas y que el registro permanece exacto. » En caso contrario, deben filmarse y revelarse nuevamente. Taller: Circuito de impresión y armado de originales de arte

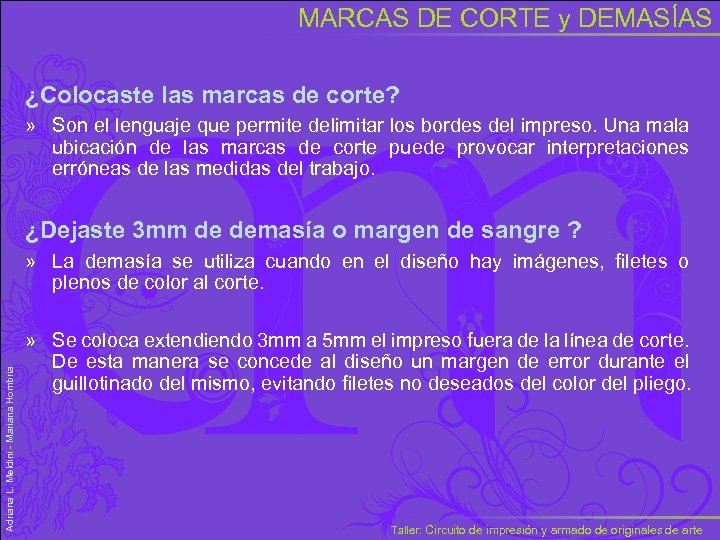

MARCAS DE CORTE y DEMASÍAS ¿Colocaste las marcas de corte? » Son el lenguaje que permite delimitar los bordes del impreso. Una mala ubicación de las marcas de corte puede provocar interpretaciones erróneas de las medidas del trabajo. ¿Dejaste 3 mm de demasía o margen de sangre ? Adriana L. Meldini - Mariana Hombria » La demasía se utiliza cuando en el diseño hay imágenes, filetes o plenos de color al corte. » Se coloca extendiendo 3 mm a 5 mm el impreso fuera de la línea de corte. De esta manera se concede al diseño un margen de error durante el guillotinado del mismo, evitando filetes no deseados del color del pliego. Taller: Circuito de impresión y armado de originales de arte

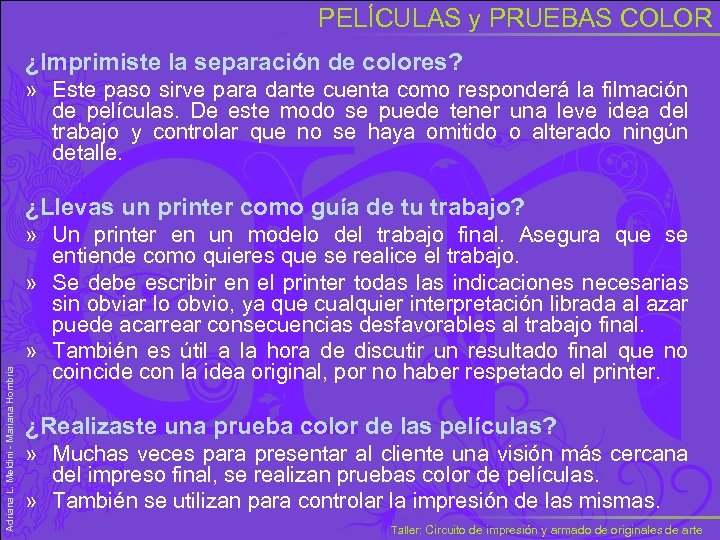

PELÍCULAS y PRUEBAS COLOR ¿Imprimiste la separación de colores? » Este paso sirve para darte cuenta como responderá la filmación de películas. De este modo se puede tener una leve idea del trabajo y controlar que no se haya omitido o alterado ningún detalle. Adriana L. Meldini - Mariana Hombria ¿Llevas un printer como guía de tu trabajo? » Un printer en un modelo del trabajo final. Asegura que se entiende como quieres que se realice el trabajo. » Se debe escribir en el printer todas las indicaciones necesarias sin obviar lo obvio, ya que cualquier interpretación librada al azar puede acarrear consecuencias desfavorables al trabajo final. » También es útil a la hora de discutir un resultado final que no coincide con la idea original, por no haber respetado el printer. ¿Realizaste una prueba color de las películas? » Muchas veces para presentar al cliente una visión más cercana del impreso final, se realizan pruebas color de películas. » También se utilizan para controlar la impresión de las mismas. Taller: Circuito de impresión y armado de originales de arte

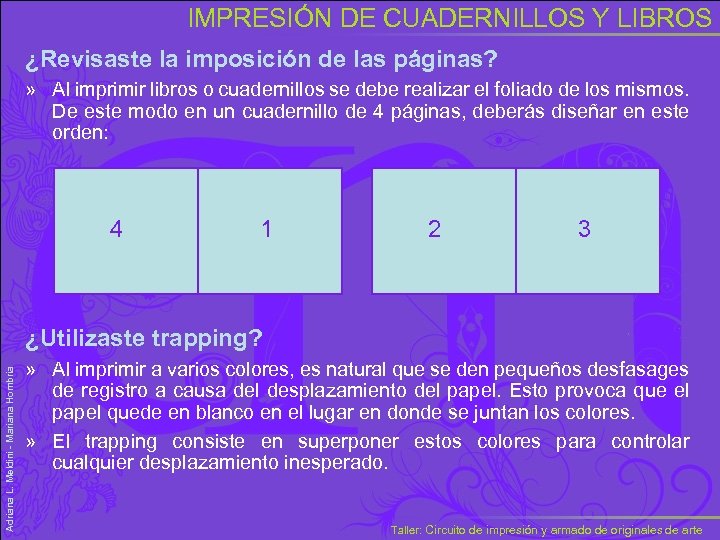

IMPRESIÓN DE CUADERNILLOS Y LIBROS ¿Revisaste la imposición de las páginas? » Al imprimir libros o cuadernillos se debe realizar el foliado de los mismos. De este modo en un cuadernillo de 4 páginas, deberás diseñar en este orden: 4 1 2 3 Adriana L. Meldini - Mariana Hombria ¿Utilizaste trapping? » Al imprimir a varios colores, es natural que se den pequeños desfasages de registro a causa del desplazamiento del papel. Esto provoca que el papel quede en blanco en el lugar en donde se juntan los colores. » El trapping consiste en superponer estos colores para controlar cualquier desplazamiento inesperado. Taller: Circuito de impresión y armado de originales de arte

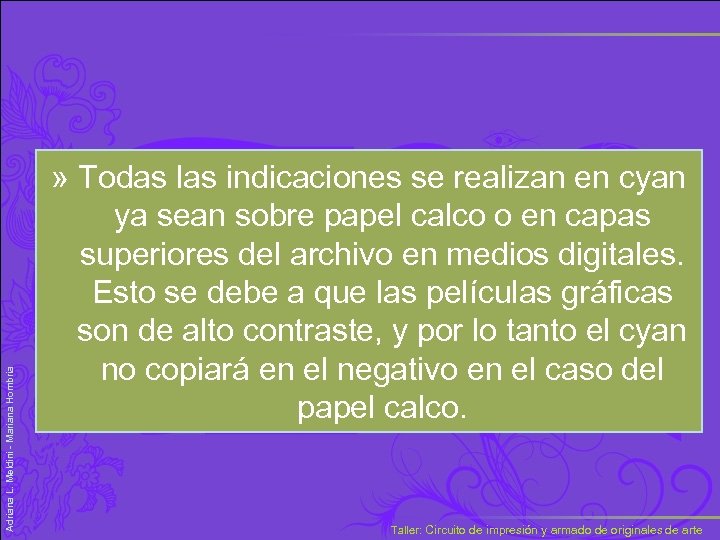

Adriana L. Meldini - Mariana Hombria » Todas las indicaciones se realizan en cyan ya sean sobre papel calco o en capas superiores del archivo en medios digitales. Esto se debe a que las películas gráficas son de alto contraste, y por lo tanto el cyan no copiará en el negativo en el caso del papel calco. Taller: Circuito de impresión y armado de originales de arte

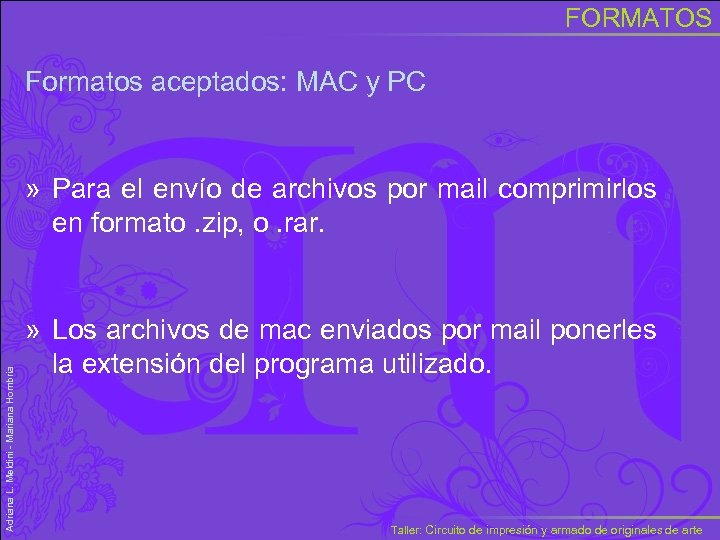

FORMATOS Formatos aceptados: MAC y PC Adriana L. Meldini - Mariana Hombria » Para el envío de archivos por mail comprimirlos en formato. zip, o. rar. » Los archivos de mac enviados por mail ponerles la extensión del programa utilizado. Taller: Circuito de impresión y armado de originales de arte

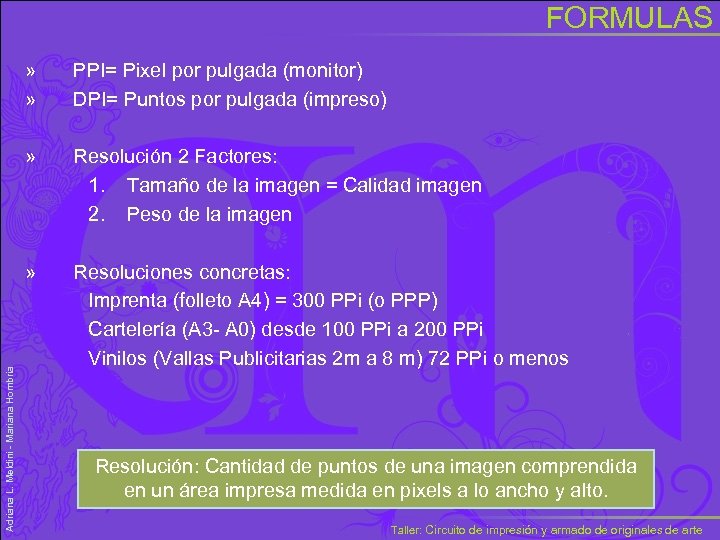

FORMULAS PPI= Pixel por pulgada (monitor) DPI= Puntos por pulgada (impreso) » Resolución 2 Factores: 1. Tamaño de la imagen = Calidad imagen 2. Peso de la imagen » Adriana L. Meldini - Mariana Hombria » » Resoluciones concretas: Imprenta (folleto A 4) = 300 PPi (o PPP) Cartelería (A 3 - A 0) desde 100 PPi a 200 PPi Vinilos (Vallas Publicitarias 2 m a 8 m) 72 PPi o menos Resolución: Cantidad de puntos de una imagen comprendida en un área impresa medida en pixels a lo ancho y alto. Taller: Circuito de impresión y armado de originales de arte

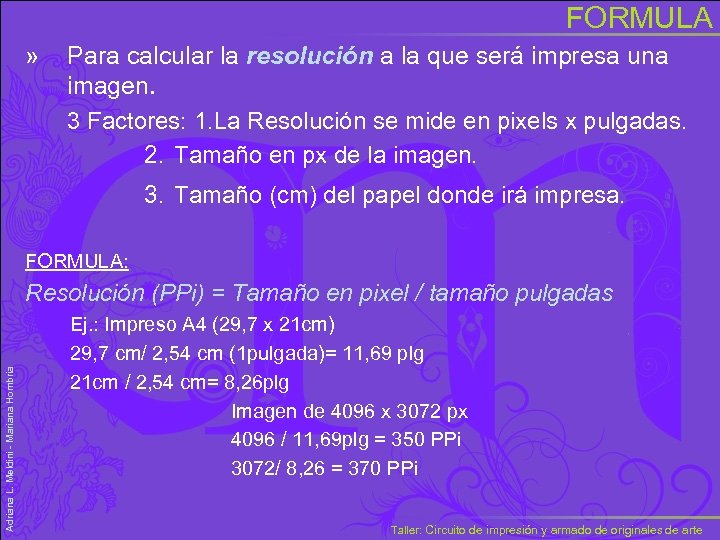

FORMULA » Para calcular la resolución a la que será impresa una imagen. 3 Factores: 1. La Resolución se mide en pixels x pulgadas. 2. Tamaño en px de la imagen. 3. Tamaño (cm) del papel donde irá impresa. FORMULA: Adriana L. Meldini - Mariana Hombria Resolución (PPi) = Tamaño en pixel / tamaño pulgadas Ej. : Impreso A 4 (29, 7 x 21 cm) 29, 7 cm/ 2, 54 cm (1 pulgada)= 11, 69 plg 21 cm / 2, 54 cm= 8, 26 plg Imagen de 4096 x 3072 px 4096 / 11, 69 plg = 350 PPi 3072/ 8, 26 = 370 PPi Taller: Circuito de impresión y armado de originales de arte

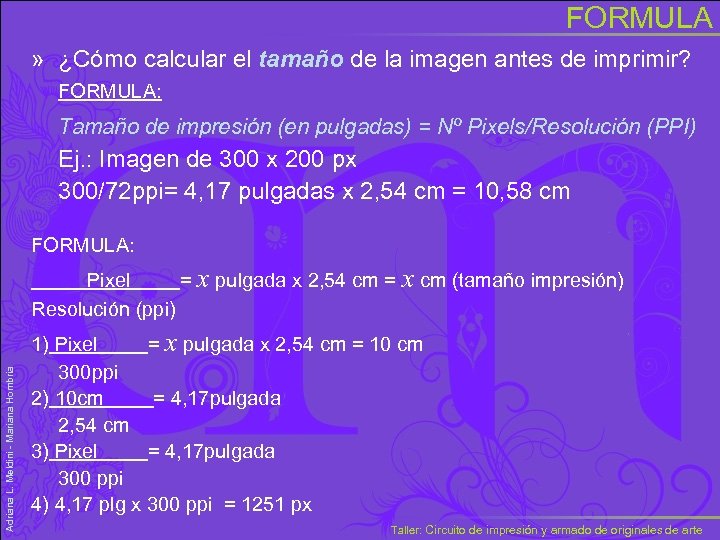

FORMULA » ¿Cómo calcular el tamaño de la imagen antes de imprimir? FORMULA: Tamaño de impresión (en pulgadas) = Nº Pixels/Resolución (PPI) Ej. : Imagen de 300 x 200 px 300/72 ppi= 4, 17 pulgadas x 2, 54 cm = 10, 58 cm FORMULA: Adriana L. Meldini - Mariana Hombria Pixel = x pulgada x 2, 54 cm = x cm (tamaño impresión) Resolución (ppi) 1) Pixel = x pulgada x 2, 54 cm = 10 cm 300 ppi 2) 10 cm = 4, 17 pulgada 2, 54 cm 3) Pixel = 4, 17 pulgada 300 ppi 4) 4, 17 plg x 300 ppi = 1251 px Taller: Circuito de impresión y armado de originales de arte
FORMULA » ¿Cómo calcular los DPI al escanear? FORMULA: Tamaño Final x Trama x 2 = cantidad de Dpi tengo que escanear Tamaño inicial Adriana L. Meldini - Mariana Hombria » » Diario 72 dpi Offset 150 a 300 dpi V. Pública 72 a 150 dpi Internet 72 dpi La trama x 2 en mi impresora = 150 dpi La trama x 2 en offset = 300 dpi Taller: Circuito de impresión y armado de originales de arte

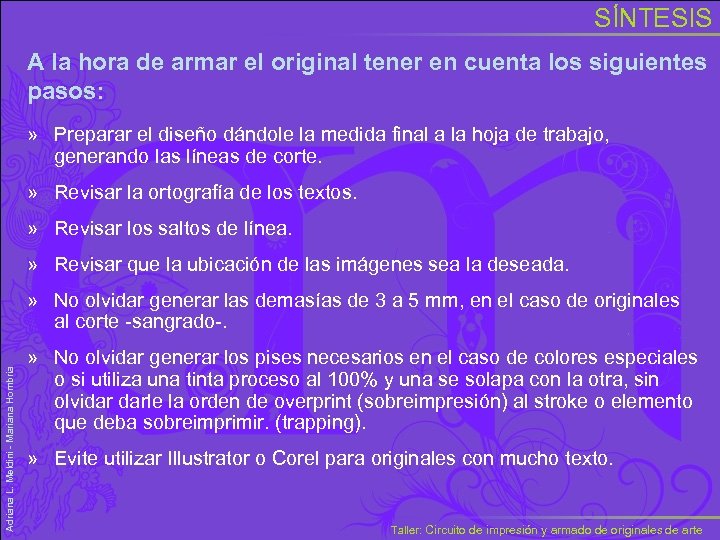

SÍNTESIS A la hora de armar el original tener en cuenta los siguientes pasos: » Preparar el diseño dándole la medida final a la hoja de trabajo, generando las líneas de corte. » Revisar la ortografía de los textos. » Revisar los saltos de línea. » Revisar que la ubicación de las imágenes sea la deseada. Adriana L. Meldini - Mariana Hombria » No olvidar generar las demasías de 3 a 5 mm, en el caso de originales al corte -sangrado-. » No olvidar generar los pises necesarios en el caso de colores especiales o si utiliza una tinta proceso al 100% y una se solapa con la otra, sin olvidar darle la orden de overprint (sobreimpresión) al stroke o elemento que deba sobreimprimir. (trapping). » Evite utilizar Illustrator o Corel para originales con mucho texto. Taller: Circuito de impresión y armado de originales de arte

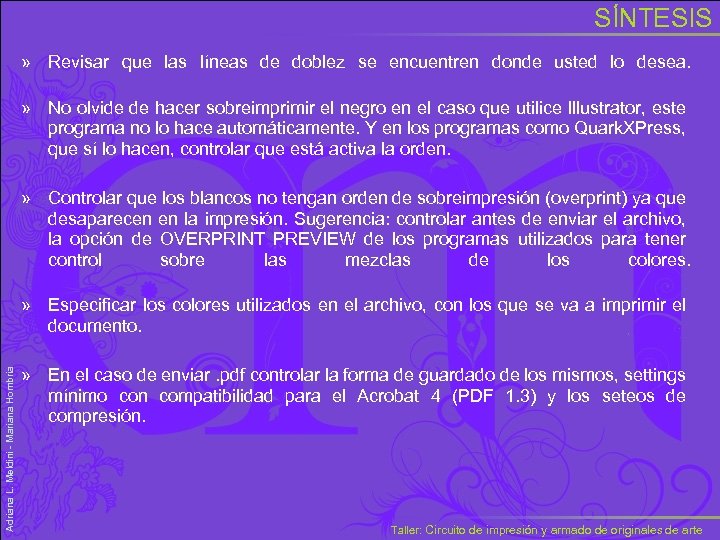

SÍNTESIS » Revisar que las líneas de doblez se encuentren donde usted lo desea. » No olvide de hacer sobreimprimir el negro en el caso que utilice Illustrator, este programa no lo hace automáticamente. Y en los programas como Quark. XPress, que sí lo hacen, controlar que está activa la orden. » Controlar que los blancos no tengan orden de sobreimpresión (overprint) ya que desaparecen en la impresión. Sugerencia: controlar antes de enviar el archivo, la opción de OVERPRINT PREVIEW de los programas utilizados para tener control sobre las mezclas de los colores. Adriana L. Meldini - Mariana Hombria » Especificar los colores utilizados en el archivo, con los que se va a imprimir el documento. » En el caso de enviar. pdf controlar la forma de guardado de los mismos, settings mínimo con compatibilidad para el Acrobat 4 (PDF 1. 3) y los seteos de compresión. Taller: Circuito de impresión y armado de originales de arte

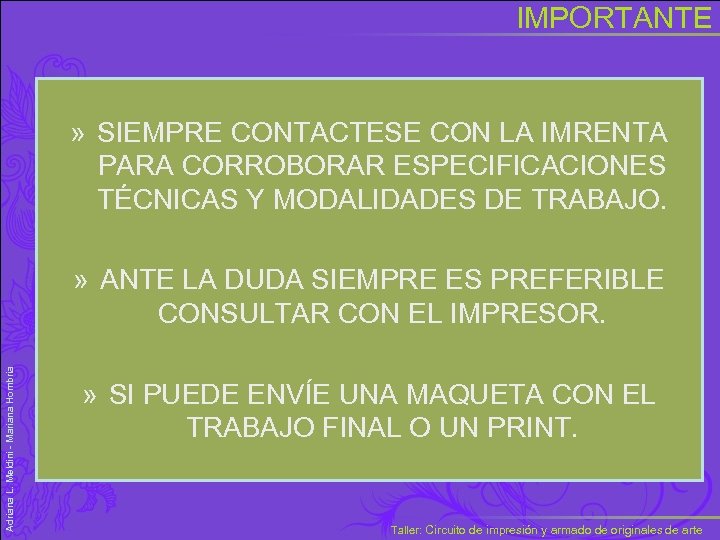

IMPORTANTE » SIEMPRE CONTACTESE CON LA IMRENTA PARA CORROBORAR ESPECIFICACIONES TÉCNICAS Y MODALIDADES DE TRABAJO. Adriana L. Meldini - Mariana Hombria » ANTE LA DUDA SIEMPRE ES PREFERIBLE CONSULTAR CON EL IMPRESOR. » SI PUEDE ENVÍE UNA MAQUETA CON EL TRABAJO FINAL O UN PRINT. Taller: Circuito de impresión y armado de originales de arte
Adriana L. Meldini - Mariana Hombria Caso Práctico Taller: Circuito de impresión y armado de originales de arte
Adriana L. Meldini - Mariana Hombria ÁREA DE CORTE Y COLOR DE REGISTRO Taller: Circuito de impresión y armado de originales de arte
