Адресация в сетях 1

Построили сеть, соединили компьютеры проводами – а что же дальше ? Как наладить взаимодействие компьютеров, чтобы использовать все преимущества локальной сети ? Для того, чтобы обеспечить взаимодействие компьютеров на сетевом уровне необходимо однозначно идентифицировать каждый из них. Каждый ПК должен иметь уникальную метку. Имя, которое мы ему даем при настройке системы для компьютеров недостаточно. Уникальной меткой для точной идентификации каждого ПК является адрес. Технология адресации объектов в сети является необходимой для правильного функционирования всей сетевой инфраструктуры. 2

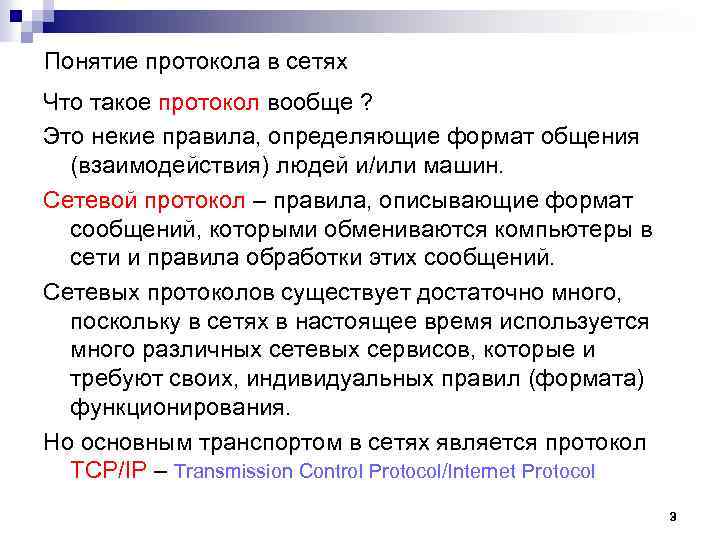

Понятие протокола в сетях Что такое протокол вообще ? Это некие правила, определяющие формат общения (взаимодействия) людей и/или машин. Сетевой протокол – правила, описывающие формат сообщений, которыми обмениваются компьютеры в сети и правила обработки этих сообщений. Сетевых протоколов существует достаточно много, поскольку в сетях в настоящее время используется много различных сетевых сервисов, которые и требуют своих, индивидуальных правил (формата) функционирования. Но основным транспортом в сетях является протокол TCP/IP – Transmission Control Protocol/Internet Protocol 3

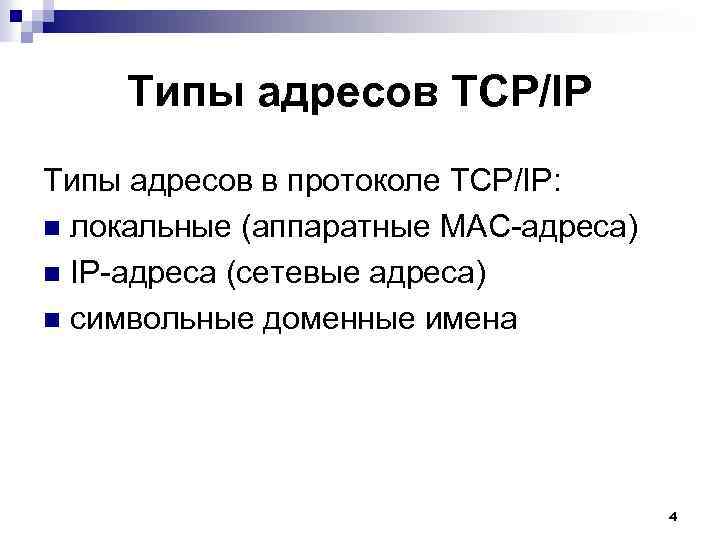

Типы адресов TCP/IP Типы адресов в протоколе TCP/IP: n локальные (аппаратные MAC-адреса) n IP-адреса (сетевые адреса) n символьные доменные имена 4

Аппаратный МАС-адрес MAC-адрес (от англ. Media Access Control — управление доступом к среде), или Hardware Address) — это уникальный идентификатор (цифра, код), присваиваемый каждой единице оборудования компьютерной сети. Точнее говоря, этот адрес имеют не сами ПК, а встроенные сетевые адаптеры (проводные или Wi. Fi), а также сетевое оборудование – маршрутизаторы, свитчи (коммутаторы), сетевые принтеры, сканеры и другое оборудование, функционирование которых требует сетевого взаимодействия. Другое название – физический адрес объекта сети. 5

Аппаратный МАС-адрес Мас-адрес представлен в стандартной форме в виде набора 12 –ти латинских букв и цифр в формате: YY – YY – YY Он занимает 6 байт и записывается в форме шестнадцатеричного числа с разделением частей дефисом для удобства чтения. Пример реального МАС-адреса: 1 C – 6 F – 65 – 47 – 50 – 5 D Этот адрес доступен для визуального просмотра в любой операционной системе, в том числе и в Windows. 6

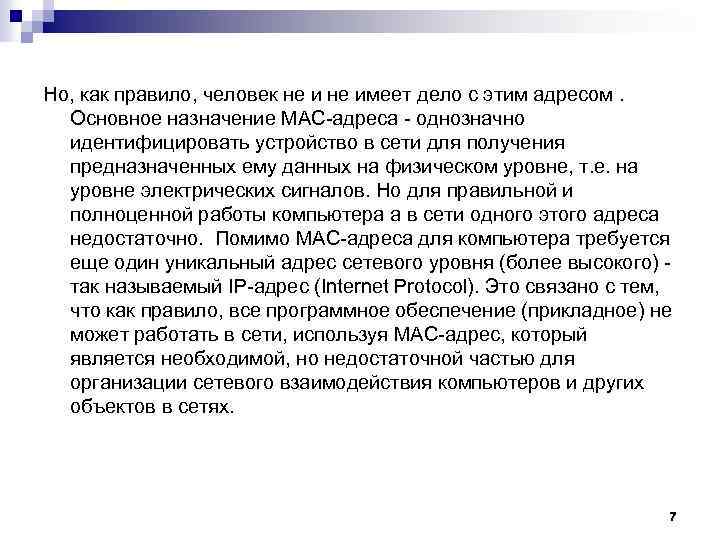

Но, как правило, человек не имеет дело с этим адресом. Основное назначение МАС-адреса - однозначно идентифицировать устройство в сети для получения предназначенных ему данных на физическом уровне, т. е. на уровне электрических сигналов. Но для правильной и полноценной работы компьютера а в сети одного этого адреса недостаточно. Помимо МАС-адреса для компьютера требуется еще один уникальный адрес сетевого уровня (более высокого) - так называемый IP-адрес (Internet Protocol). Это связано с тем, что как правило, все программное обеспечение (прикладное) не может работать в сети, используя МАС-адрес, который является необходимой, но недостаточной частью для организации сетевого взаимодействия компьютеров и других объектов в сетях. 7

Адресация в TCP/IP-сетях На сетевом уровне требуется единый способ адресации, позволяющий уникально идентифицировать каждый узел, входящий в составную сеть. Таким способом в TCP/IP-сетях является IPадресация. Узел сети, имеющий IP-адрес, называется хост (host). 8

IP-адресация 9

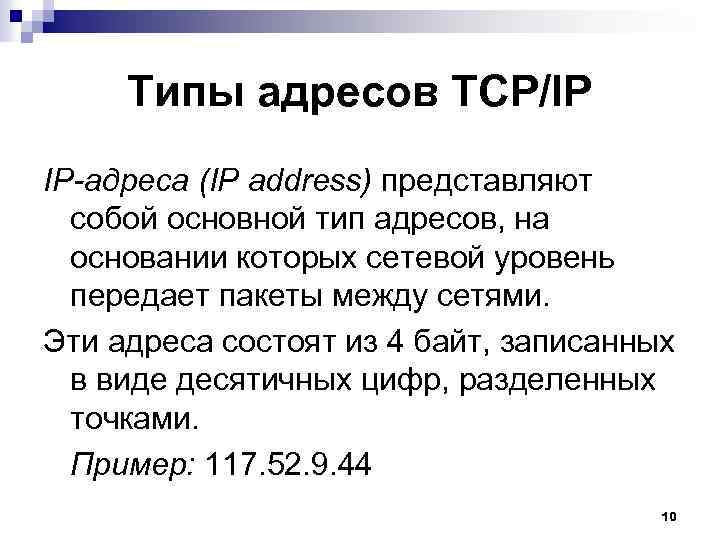

Типы адресов TCP/IP IP-адреса (IP address) представляют собой основной тип адресов, на основании которых сетевой уровень передает пакеты между сетями. Эти адреса состоят из 4 байт, записанных в виде десятичных цифр, разделенных точками. Пример: 117. 52. 9. 44 10

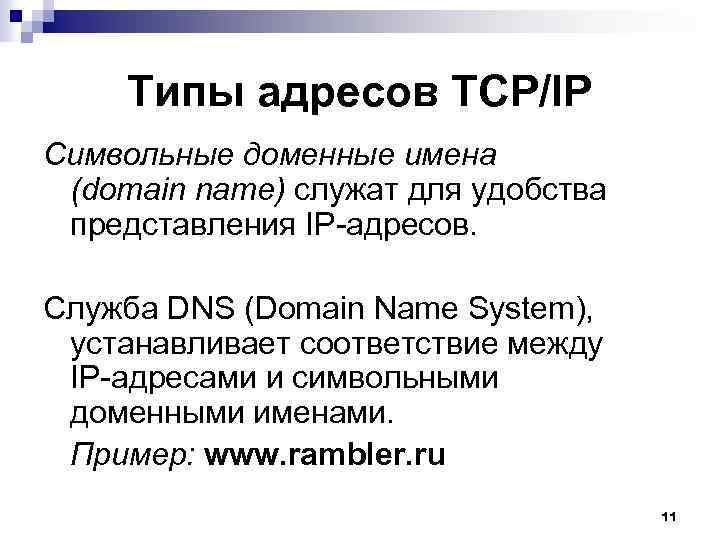

Типы адресов TCP/IP Символьные доменные имена (domain name) служат для удобства представления IP-адресов. Служба DNS (Domain Name System), устанавливает соответствие между IP-адресами и символьными доменными именами. Пример: www. rambler. ru 11

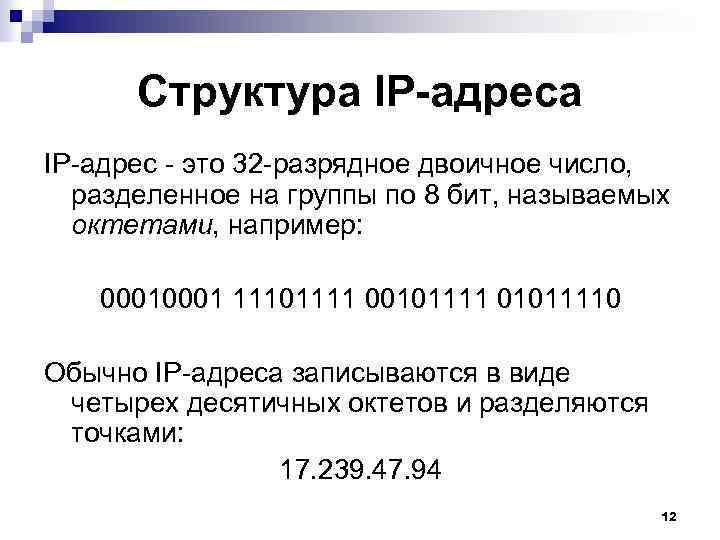

Структура IP-адрес - это 32 -разрядное двоичное число, разделенное на группы по 8 бит, называемых октетами, например: 0001 11101111 001011110 Обычно IP-адреса записываются в виде четырех десятичных октетов и разделяются точками: 17. 239. 47. 94 12

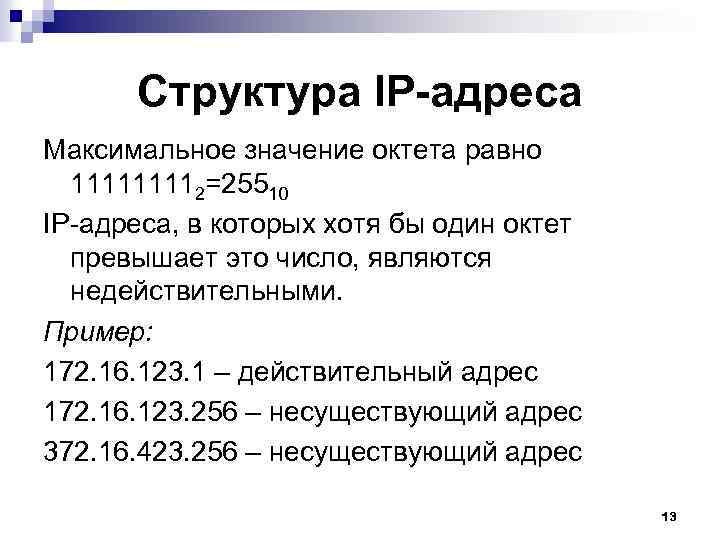

Структура IP-адреса Максимальное значение октета равно 11112=25510 IP-адреса, в которых хотя бы один октет превышает это число, являются недействительными. Пример: 172. 16. 123. 1 – действительный адрес 172. 16. 123. 256 – несуществующий адрес 372. 16. 423. 256 – несуществующий адрес 13

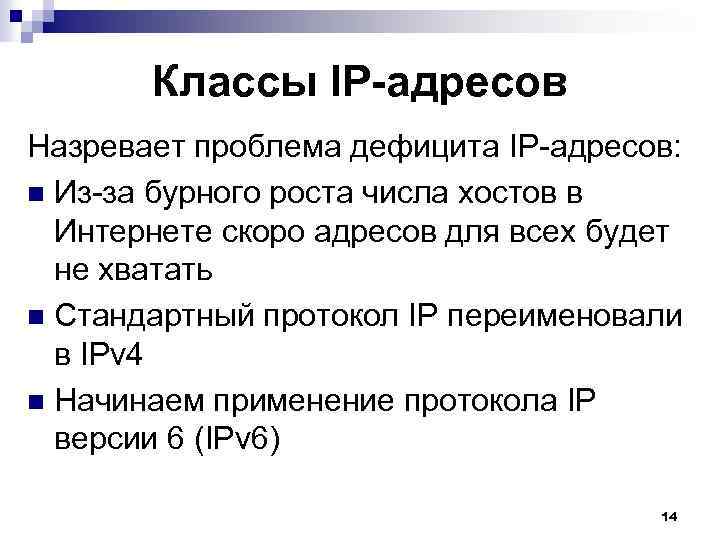

Классы IP-адресов Назревает проблема дефицита IP-адресов: n Из-за бурного роста числа хостов в Интернете скоро адресов для всех будет не хватать n Стандартный протокол IP переименовали в IPv 4 n Начинаем применение протокола IP версии 6 (IPv 6) 14

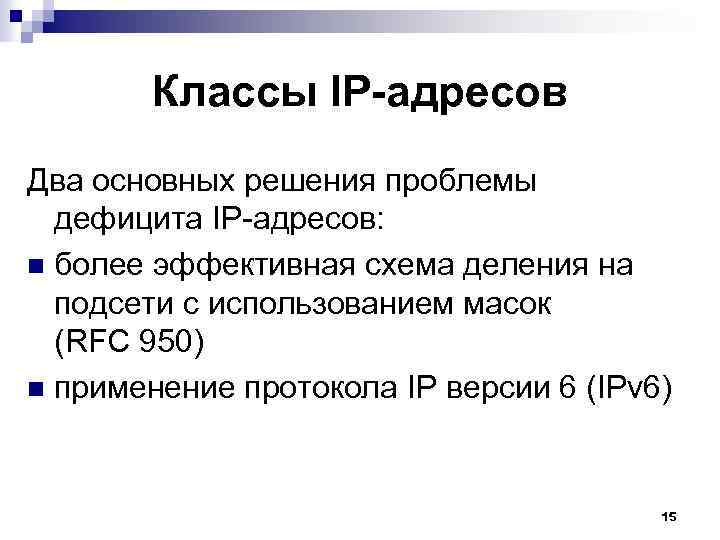

Классы IP-адресов Два основных решения проблемы дефицита IP-адресов: n более эффективная схема деления на подсети с использованием масок (RFC 950) n применение протокола IP версии 6 (IPv 6) 15

Протокол IPv 6 Особенности протокола IPv 6 (RFC 2373, 2460): n длина адреса 128 бит – обеспечивает адресное пространство 2128 или, примерно, 3. 4∙ 1038 адресов n автоматическая конфигурация n встроенная безопасность – наличие протокола защищенной передачи Ipsec n Пример адреса в формате IPv 6: fe 80: 0: 200: f 8 ff: fe 21: 67 cf 16
