АДМИНИСТРИРОВАНИЕ СЕТЕЙ Преподаватель к т н Селезнев Вячеслав

АДМИНИСТРИРОВАНИЕ СЕТЕЙ Преподаватель: к. т. н. Селезнев Вячеслав Николаевич

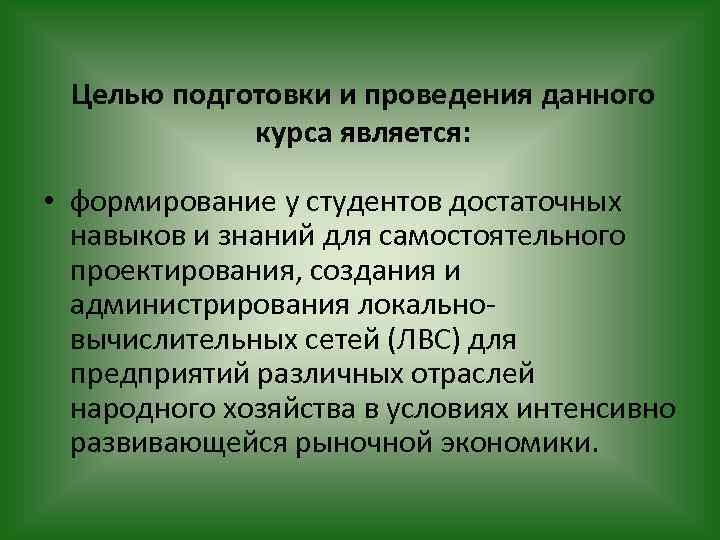

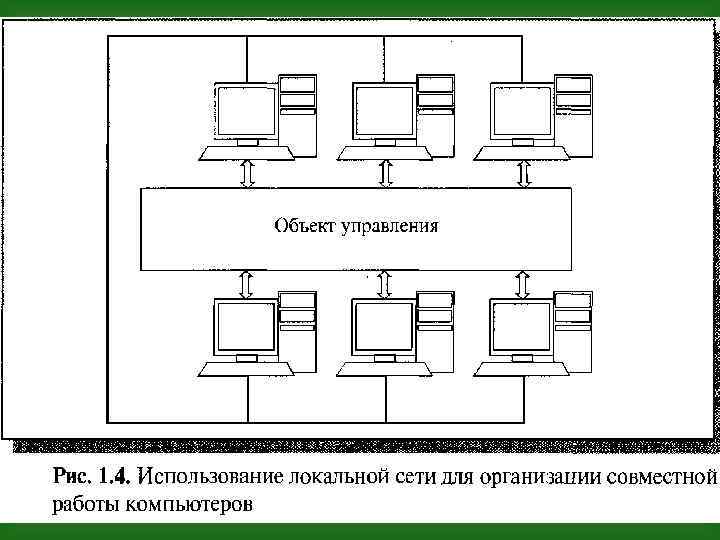

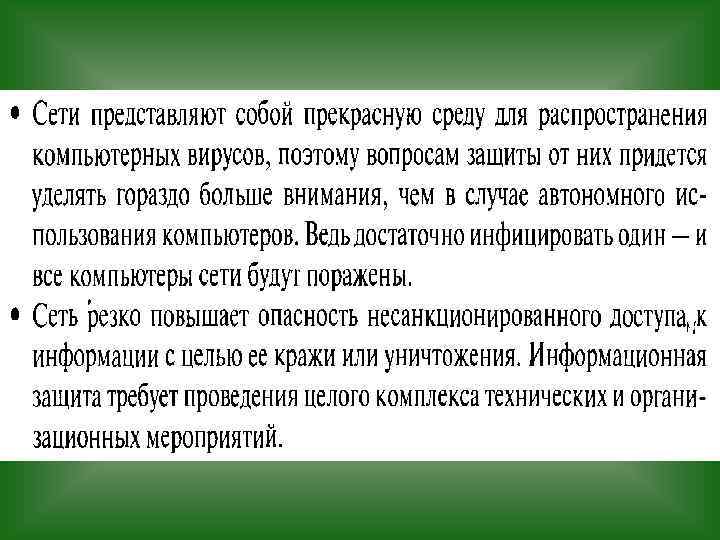

Целью подготовки и проведения данного курса является: • формирование у студентов достаточных навыков и знаний для самостоятельного проектирования, создания и администрирования локальновычислительных сетей (ЛВС) для предприятий различных отраслей народного хозяйства в условиях интенсивно развивающейся рыночной экономики.

К основным задачам относятся: • изложение основных понятий, относящихся к проектированию и администрированию локально-вычислительных сетей; • формирование умения принятия квалифицированного решения об установке локально-вычислительной сети на предприятии или в организации; • формирование навыков установки технических и программных компонент ЛВС; формирование навыков администрирования ЛВС.

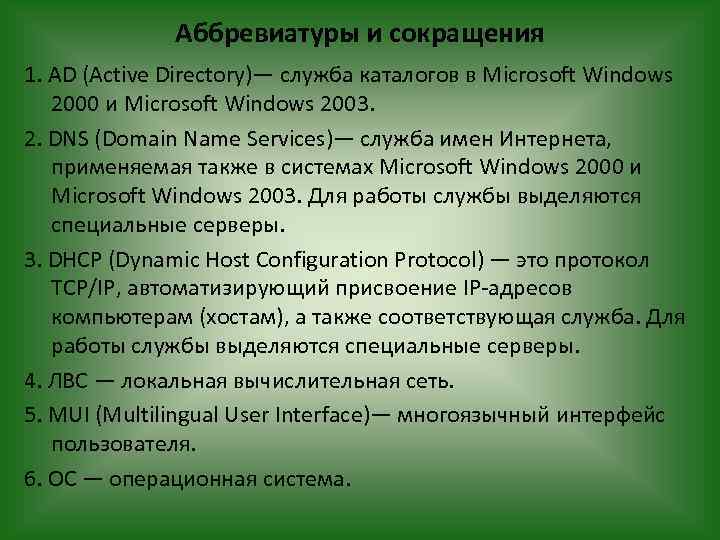

Аббревиатуры и сокращения 1. AD (Active Directory)— служба каталогов в Microsoft Windows 2000 и Microsoft Windows 2003. 2. DNS (Domain Name Services)— служба имен Интернета, применяемая также в системах Microsoft Windows 2000 и Microsoft Windows 2003. Для работы службы выделяются специальные серверы. 3. DHCP (Dynamic Host Configuration Protocol) — это протокол TCP/IP, автоматизирующий присвоение IP-адресов компьютерам (хостам), а также соответствующая служба. Для работы службы выделяются специальные серверы. 4. ЛВС — локальная вычислительная сеть. 5. MUI (Multilingual User Interface)— многоязычный интерфейс пользователя. 6. ОС — операционная система.

Методические рекомендации • Изучение курса предполагает самостоятельную работу студентов с рекомендованными учебными пособиями и литературой, периодическими изданиями, а также материалами лекций по данному курсу. • Лекции дают разъяснение наиболее трудных понятий, ориентируют студентов для самостоятельной работы. • Понимание и усвоение содержания курса невозможно без четкого знания основных терминов и понятий, используемых в данном курсе. • Изучаемый курс по своему характеру является как теоретической, так и практической дисциплиной.

Лекция № 1 • Введение. Структура и задачи курса. Методические указания. • Рекомендуемая литература. • Службы операционных систем. Требования к оборудованию. • Монтаж кабельной системы

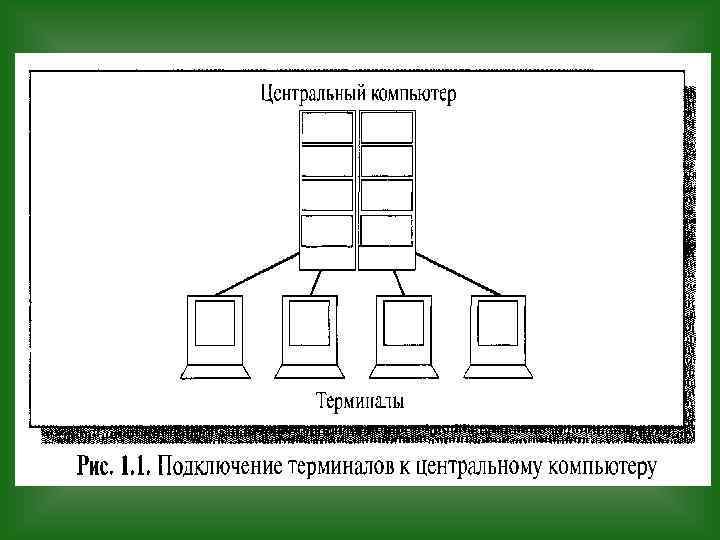

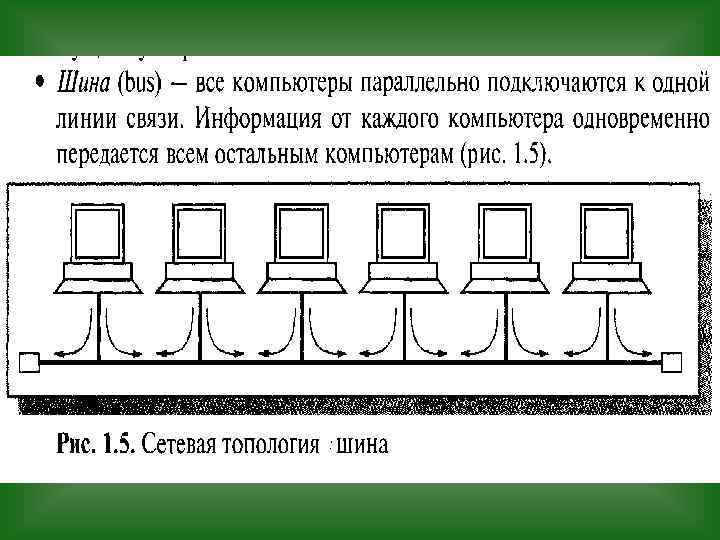

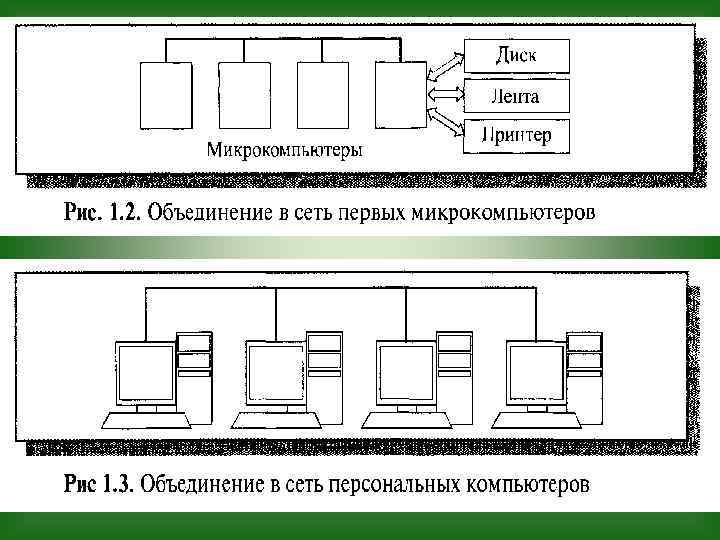

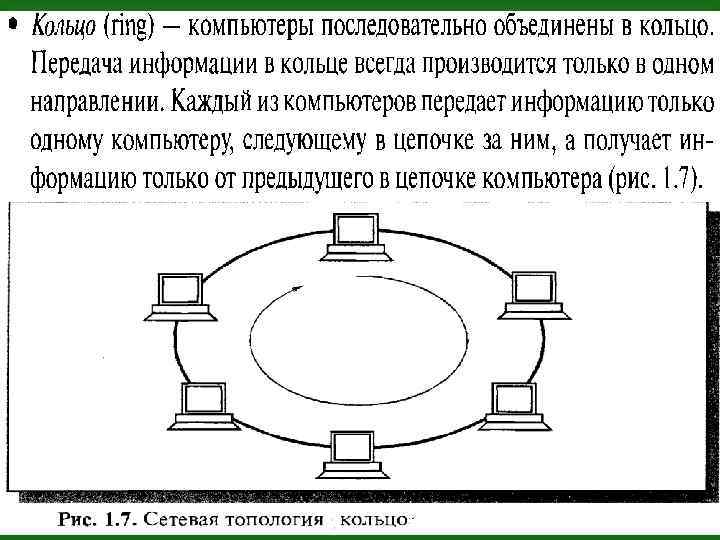

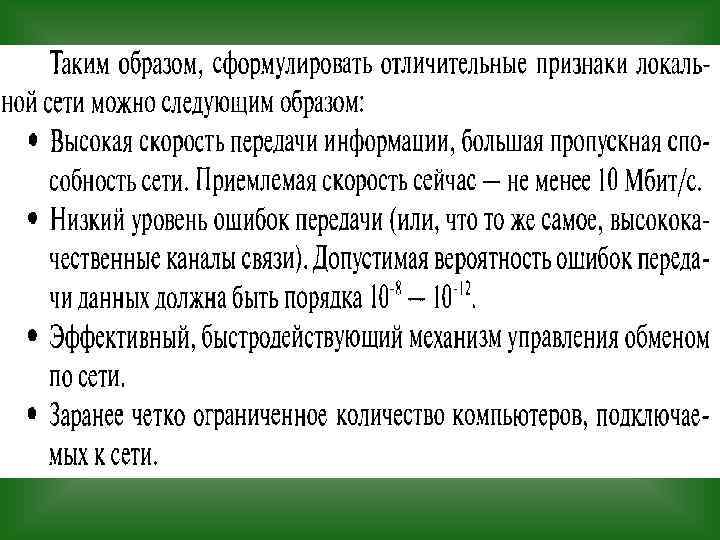

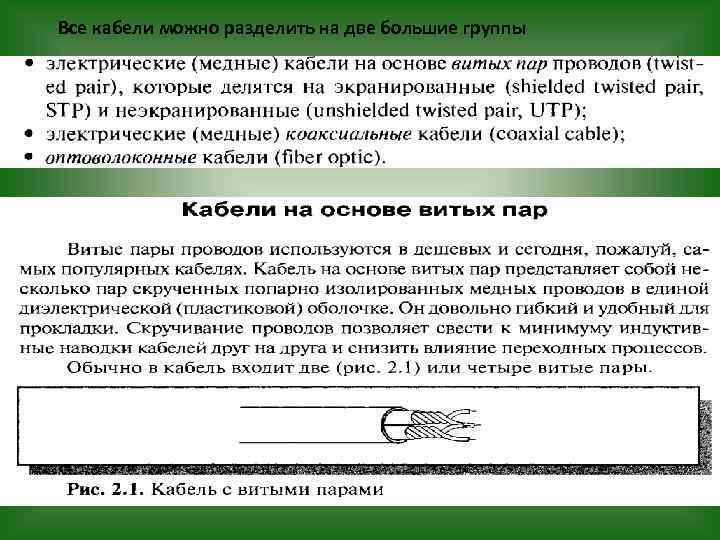

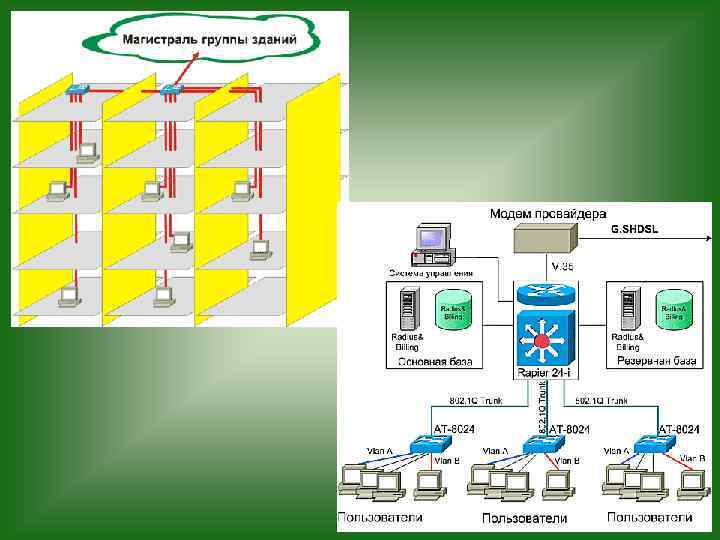

Все кабели можно разделить на две большие группы

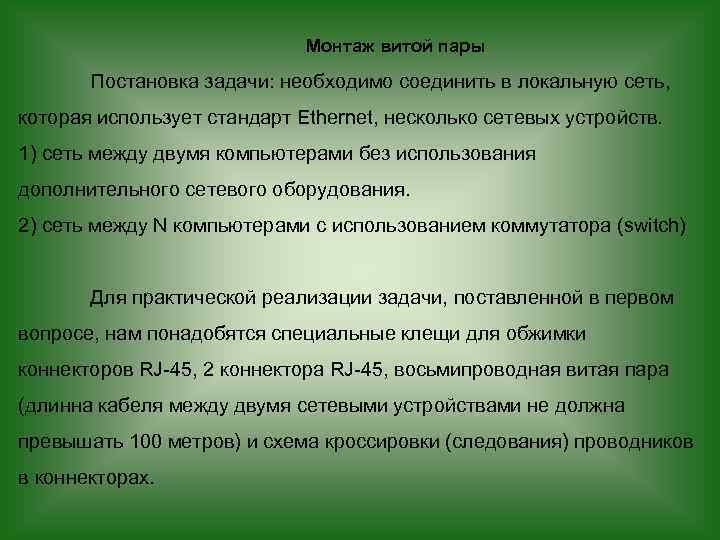

Монтаж витой пары Постановка задачи: необходимо соединить в локальную сеть, которая использует стандарт Ethernet, несколько сетевых устройств. 1) сеть между двумя компьютерами без использования дополнительного сетевого оборудования. 2) сеть между N компьютерами с использованием коммутатора (switch) Для практической реализации задачи, поставленной в первом вопросе, нам понадобятся специальные клещи для обжимки коннекторов RJ-45, 2 коннектора RJ-45, восьмипроводная витая пара (длинна кабеля между двумя сетевыми устройствами не должна превышать 100 метров) и схема кроссировки (следования) проводников в коннекторах.

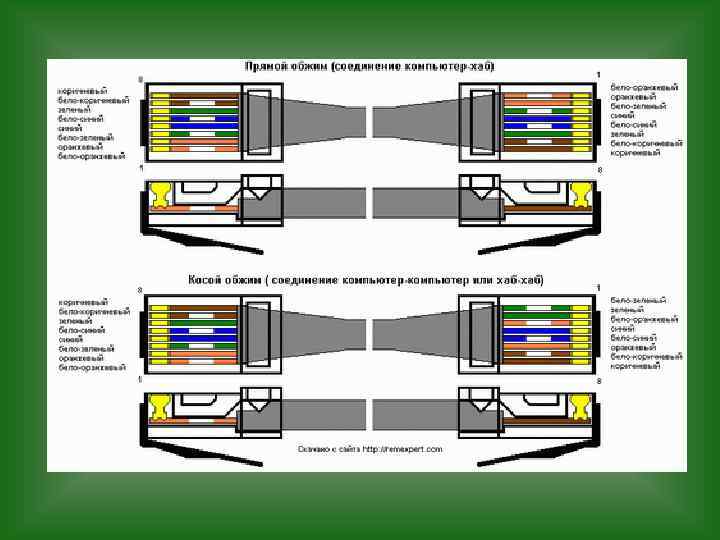

Кросс-линковая (перекрестная) схема обжима витой пары.

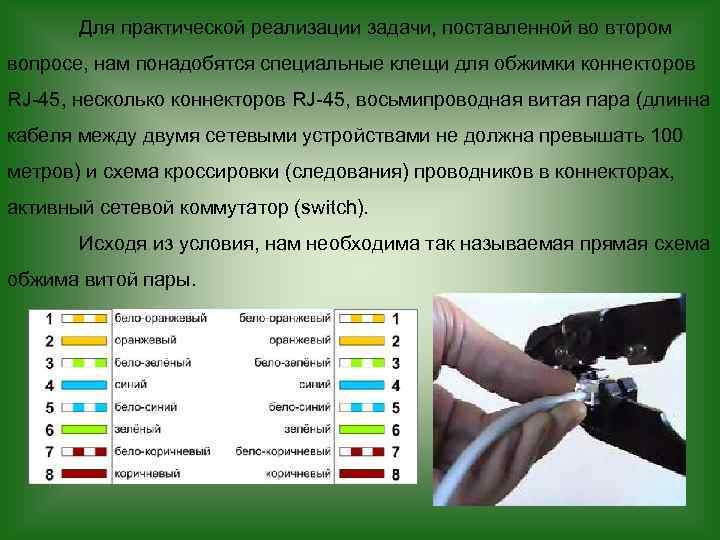

Для практической реализации задачи, поставленной во втором вопросе, нам понадобятся специальные клещи для обжимки коннекторов RJ-45, несколько коннекторов RJ-45, восьмипроводная витая пара (длинна кабеля между двумя сетевыми устройствами не должна превышать 100 метров) и схема кроссировки (следования) проводников в коннекторах, активный сетевой коммутатор (switch). Исходя из условия, нам необходима так называемая прямая схема обжима витой пары.

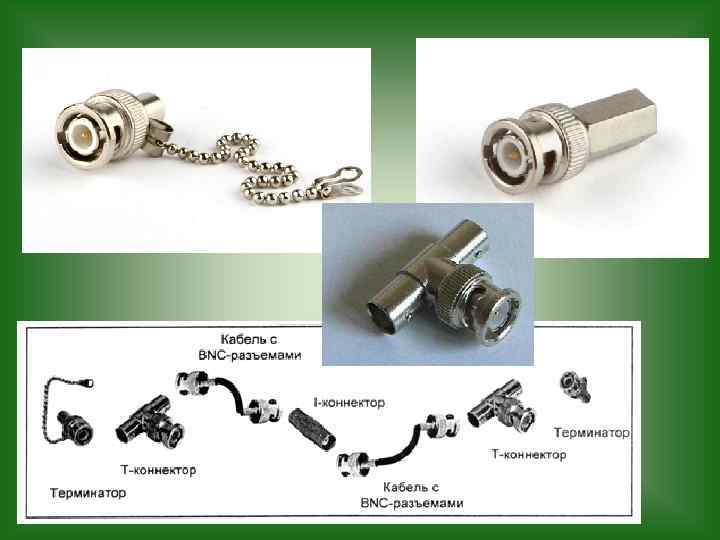

Коаксиальный кабель

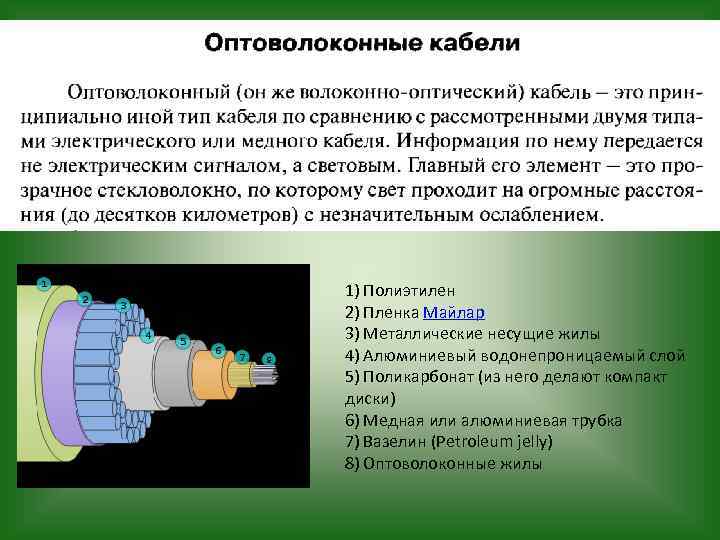

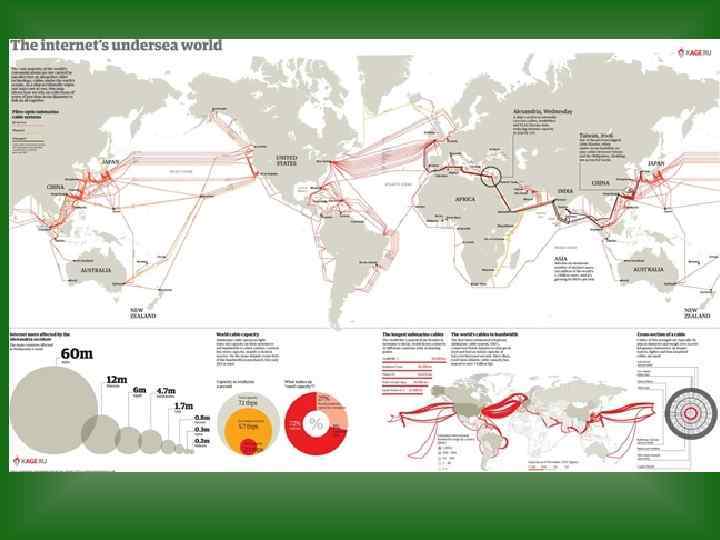

1) Полиэтилен 2) Пленка Майлар 3) Металлические несущие жилы 4) Алюминиевый водонепроницаемый слой 5) Поликарбонат (из него делают компакт диски) 6) Медная или алюминиевая трубка 7) Вазелин (Petroleum jelly) 8) Оптоволоконные жилы

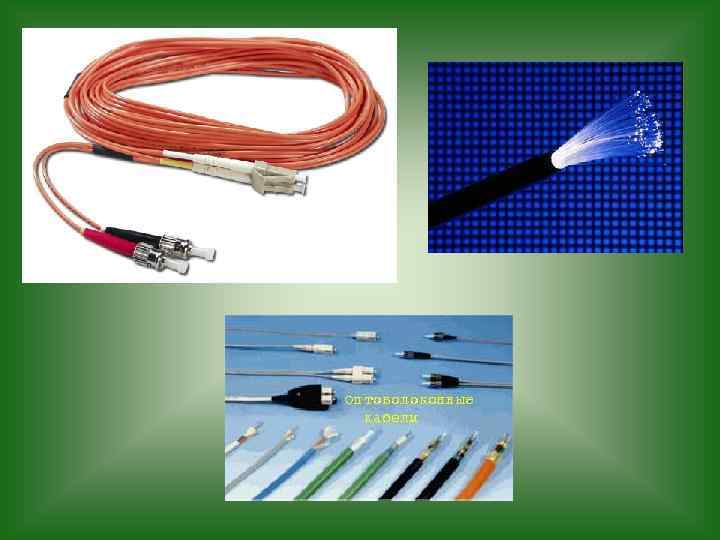

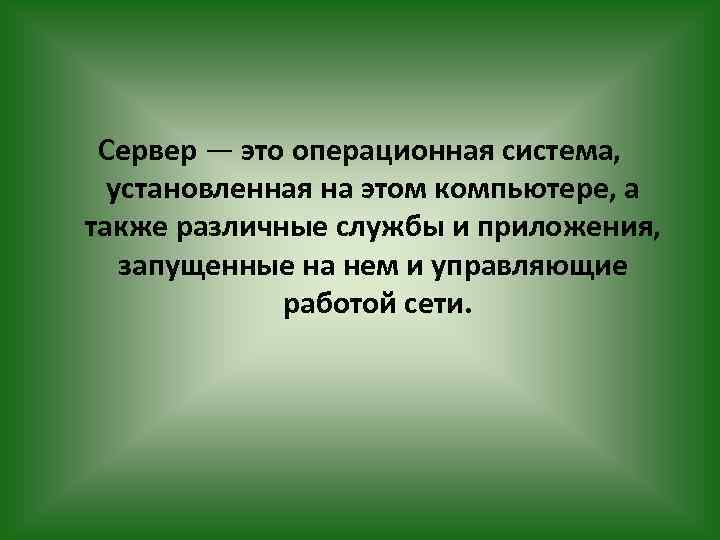

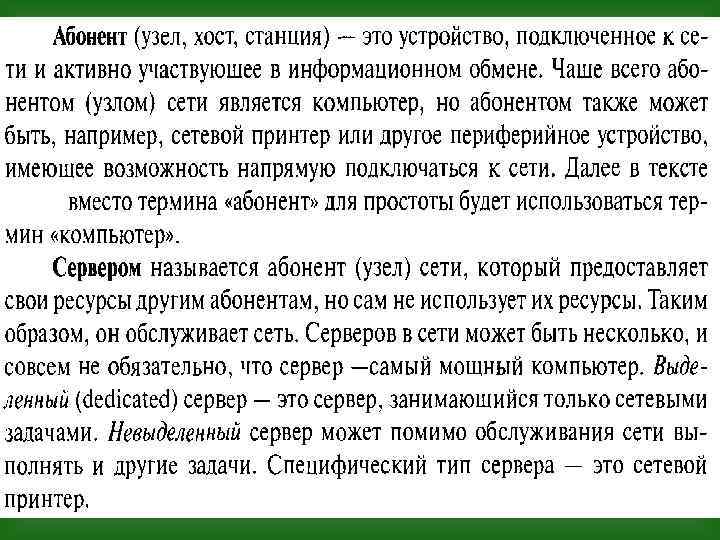

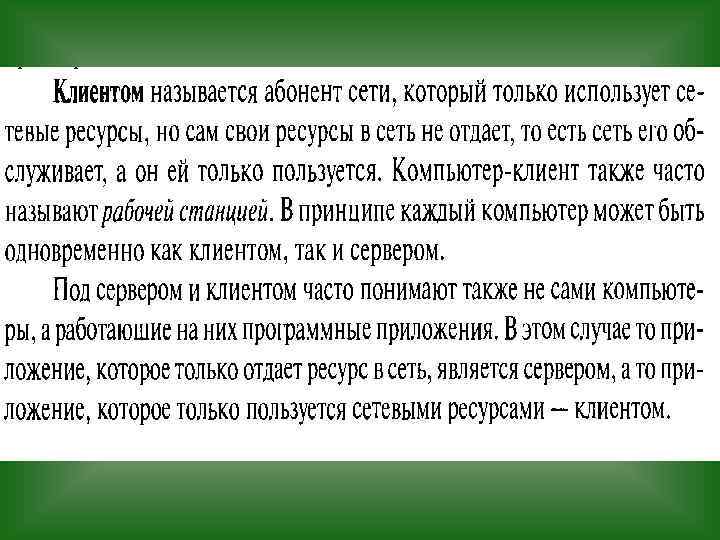

Сервер — это операционная система, установленная на этом компьютере, а также различные службы и приложения, запущенные на нем и управляющие работой сети.

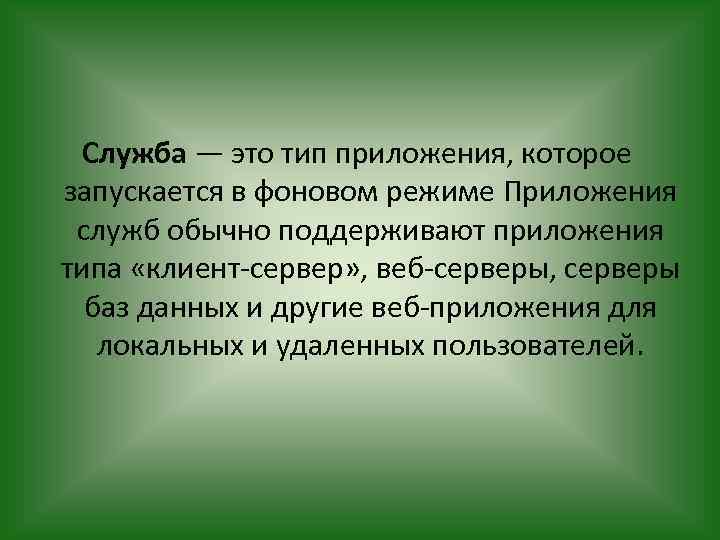

Служба — это тип приложения, которое запускается в фоновом режиме Приложения служб обычно поддерживают приложения типа «клиент-сервер» , веб-серверы, серверы баз данных и другие веб-приложения для локальных и удаленных пользователей.

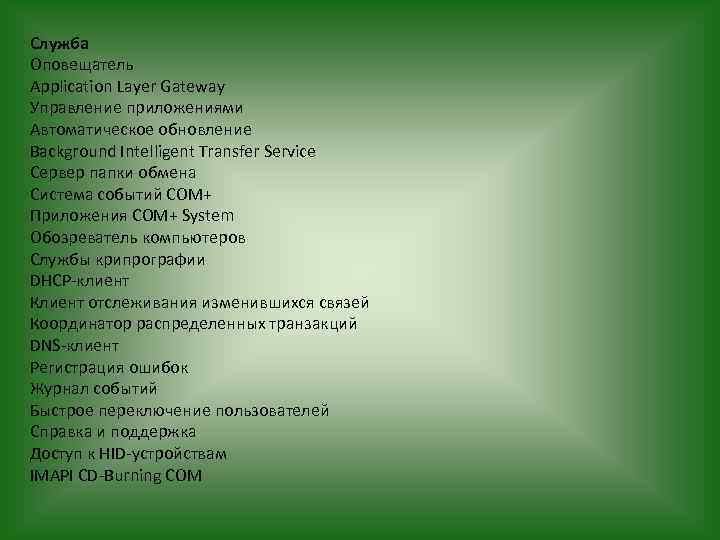

Служба Оповещатель Application Layer Gateway Управление приложениями Автоматическое обновление Background Intelligent Transfer Service Сервер папки обмена Система событий СОМ+ Приложения COM+ System Обозреватель компьютеров Службы крипрографии DHCP-клиент Клиент отслеживания изменившихся связей Координатор распределенных транзакций DNS-клиент Регистрация ошибок Журнал событий Быстрое переключение пользователей Справка и поддержка Доступ к HID-устройствам IMAPI CD-Burning COM

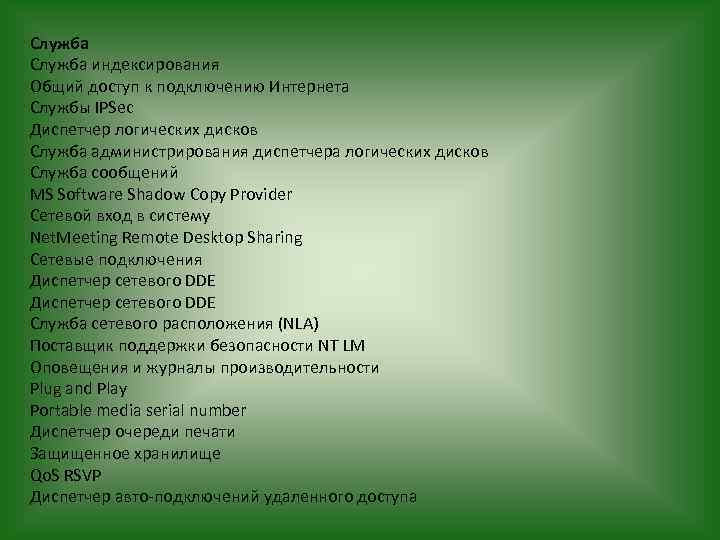

Служба индексирования Общий доступ к подключению Интернета Службы IPSec Диспетчер логических дисков Служба администрирования диспетчера логических дисков Служба сообщений MS Software Shadow Copy Provider Сетевой вход в систему Net. Meeting Remote Desktop Sharing Сетевые подключения Диспетчер сетевого DDE Служба сетевого расположения (NLA) Поставщик поддержки безопасности NT LM Оповещения и журналы производительности Plug and Play Portable media serial number Диспетчер очереди печати Защищенное хранилище Qo. S RSVP Диспетчер авто-подключений удаленного доступа

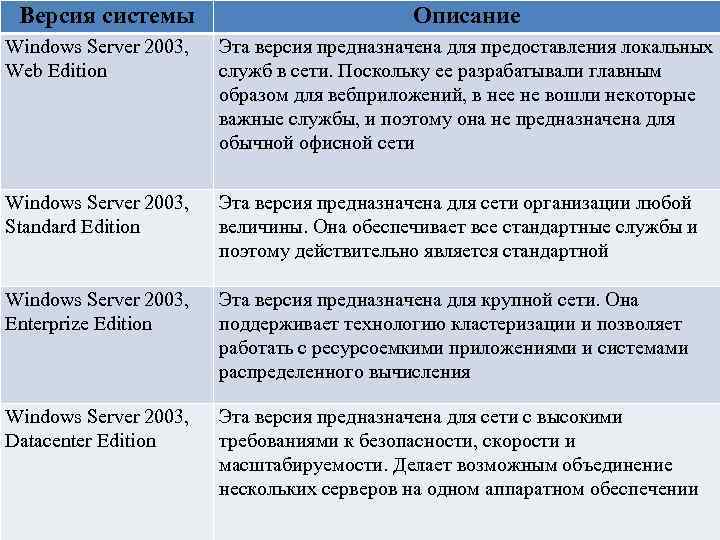

Версия системы Описание Windows Server 2003, Web Edition Эта версия предназначена для предоставления локальных служб в сети. Поскольку ее разрабатывали главным образом для вебприложений, в нее не вошли некоторые важные службы, и поэтому она не предназначена для обычной офисной сети Windows Server 2003, Standard Edition Эта версия предназначена для сети организации любой величины. Она обеспечивает все стандартные службы и поэтому действительно является стандартной Windows Server 2003, Enterprize Edition Эта версия предназначена для крупной сети. Она поддерживает технологию кластеризации и позволяет работать с ресурсоемкими приложениями и системами распределенного вычисления Windows Server 2003, Datacenter Edition Эта версия предназначена для сети с высокими требованиями к безопасности, скорости и масштабируемости. Делает возможным объединение нескольких серверов на одном аппаратном обеспечении

Требования Standard Edition Enterprise Edition Datacenter Edition 133 МГц для компьютеров на базе процессора x 86 733 МГц для компьютеров на базе процессора Itanium* 400 МГц для компьютеров на базе процессора x 86 733 МГц для компьютеров на базе процессора Itanium* Web Edition Минимальная частота процессора 133 МГц Рекомендуемая частота процессора 550 МГц 733 МГц 550 МГц Минимальный объем оперативной памяти 128 МБ 512 МБ 128 МБ Рекомендуемый объем оперативной памяти 256 МБ 1 ГБ 256 МБ Максимальный объем оперативной памяти Поддержка нескольких процессоров 4 ГБ До 4 До 8 Пространство на диске для установки 1, 5 ГБ 32 ГБ для компьютеров на базе процессора x 86 64 ГБ для компьютеров на базе процессора Itanium* 133 МГц 64 ГБ для компьютеров на базе процессора x 86 512 ГБ для компьютеров на базе процессора Itanium* 2 ГБ Минимальное количество: 8 Максимальное количество: 32 До 2 1, 5 ГБ для компьютеров на базе процессора x 86 2, 0 ГБ для компьютеров на базе процессора Itanium* 1, 5 ГБ для компьютеров на базе процессора x 86 2, 0 ГБ для компьютеров на базе процессора Itanium* 1, 5 ГБ

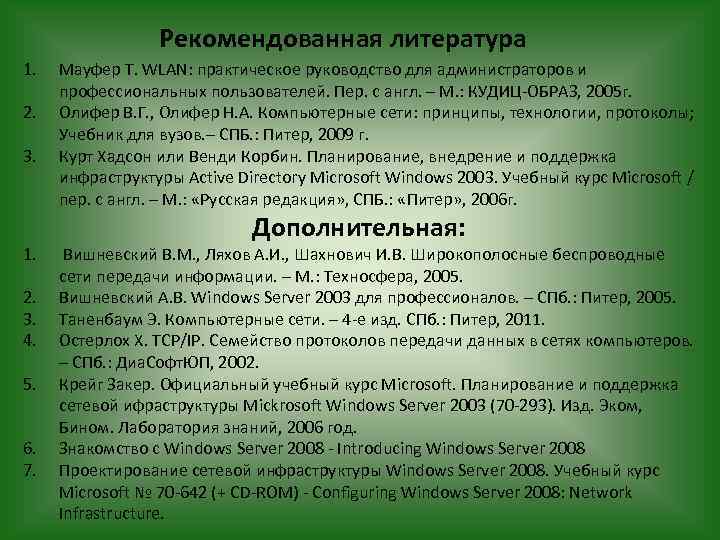

1. 2. 3. 4. 5. 6. 7. Рекомендованная литература Мауфер Т. WLAN: практическое руководство для администраторов и профессиональных пользователей. Пер. с англ. – М. : КУДИЦ-ОБРАЗ, 2005 г. Олифер В. Г. , Олифер Н. А. Компьютерные сети: принципы, технологии, протоколы; Учебник для вузов. – СПБ. : Питер, 2009 г. Курт Хадсон или Венди Корбин. Планирование, внедрение и поддержка инфраструктуры Active Directory Microsoft Windows 2003. Учебный курс Microsoft / пер. с англ. – М. : «Русская редакция» , СПБ. : «Питер» , 2006 г. Дополнительная: Вишневский В. М. , Ляхов А. И. , Шахнович И. В. Широкополосные беспроводные сети передачи информации. – М. : Техносфера, 2005. Вишневский А. В. Windows Server 2003 для профессионалов. – СПб. : Питер, 2005. Таненбаум Э. Компьютерные сети. – 4 -е изд. СПб. : Питер, 2011. Остерлох Х. TCP/IP. Семейство протоколов передачи данных в сетях компьютеров. – СПб. : Диа. Софт. ЮП, 2002. Крейг Закер. Официальный учебный курс Microsoft. Планирование и поддержка сетевой ифраструктуры Miсkrosoft Windows Server 2003 (70 -293). Изд. Эком, Бином. Лаборатория знаний, 2006 год. Знакомство с Windows Server 2008 - Introducing Windows Server 2008 Проектирование сетевой инфраструктуры Windows Server 2008. Учебный курс Microsoft № 70 -642 (+ CD-ROM) - Configuring Windows Server 2008: Network Infrastructure.

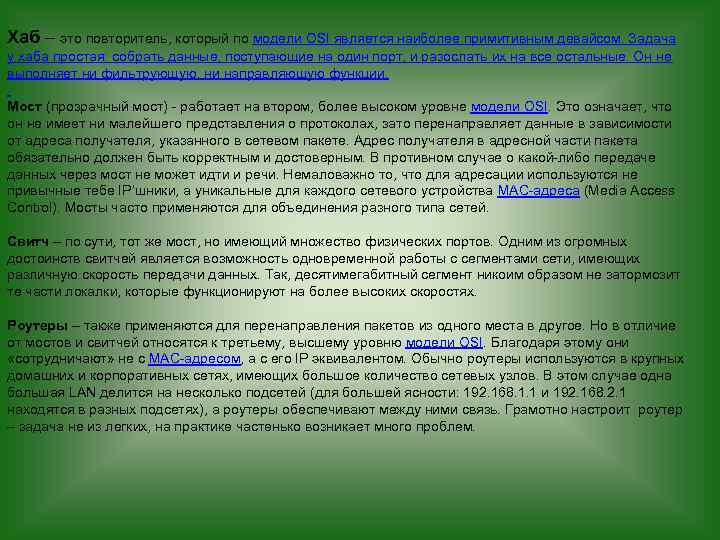

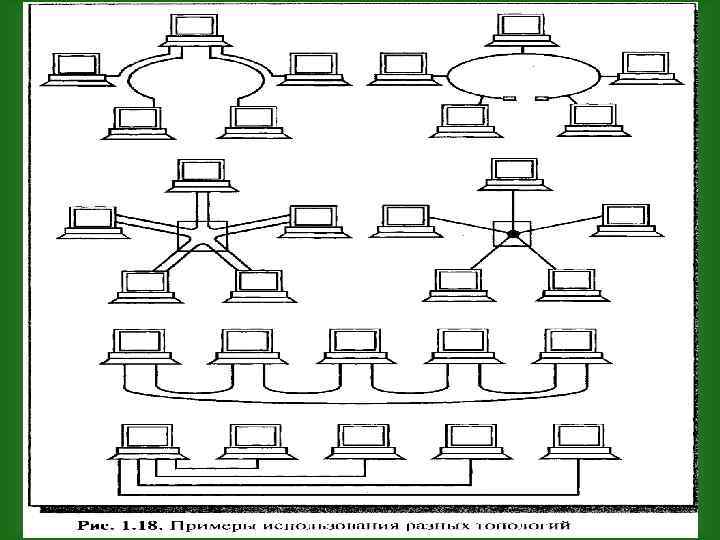

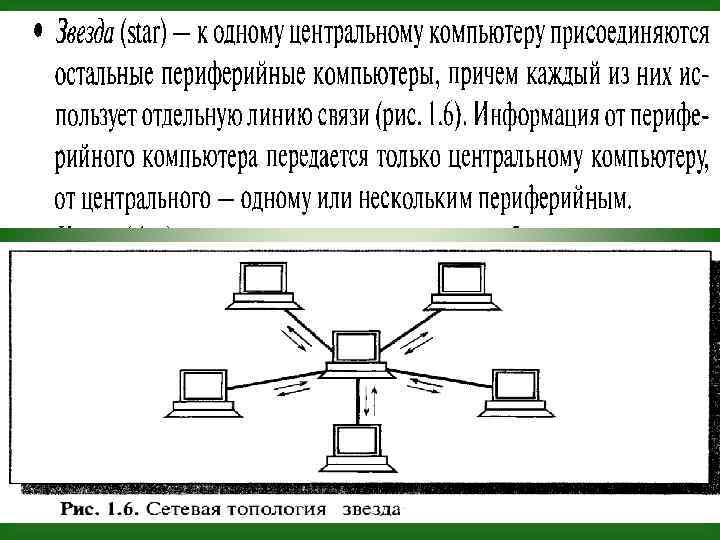

Хаб – это повторитель, который по модели OSI является наиболее примитивным девайсом. Задача у хаба простая: собрать данные, поступающие на один порт, и разослать их на все остальные. Он не выполняет ни фильтрующую, ни направляющую функции. Мост (прозрачный мост) - работает на втором, более высоком уровне модели OSI. Это означает, что он не имеет ни малейшего представления о протоколах, зато перенаправляет данные в зависимости от адреса получателя, указанного в сетевом пакете. Адрес получателя в адресной части пакета обязательно должен быть корректным и достоверным. В противном случае о какой-либо передаче данных через мост не может идти и речи. Немаловажно то, что для адресации используются не привычные тебе IP’шники, а уникальные для каждого сетевого устройства MAC-адреса (Media Access Control). Мосты часто применяются для объединения разного типа сетей. Свитч – по сути, тот же мост, но имеющий множество физических портов. Одним из огромных достоинств свитчей является возможность одновременной работы с сегментами сети, имеющих различную скорость передачи данных. Так, десятимегабитный сегмент никоим образом не затормозит те части локалки, которые функционируют на более высоких скоростях. Роутеры – также применяются для перенаправления пакетов из одного места в другое. Но в отличие от мостов и свитчей относятся к третьему, высшему уровню модели OSI. Благодаря этому они «сотрудничают» не с MAC-адресом, а с его IP эквивалентом. Обычно роутеры используются в крупных домашних и корпоративных сетях, имеющих большое количество сетевых узлов. В этом случае одна большая LAN делится на несколько подсетей (для большей ясности: 192. 168. 1. 1 и 192. 168. 2. 1 находятся в разных подсетях), а роутеры обеспечивают между ними связь. Грамотно настроит роутер – задача не из легких, на практике частенько возникает много проблем.
