Адаптация технологии Abrasi FRAC для работы через НКТ

Адаптация технологии Abrasi. FRAC* для работы через НКТ Россия, Москва, 2011

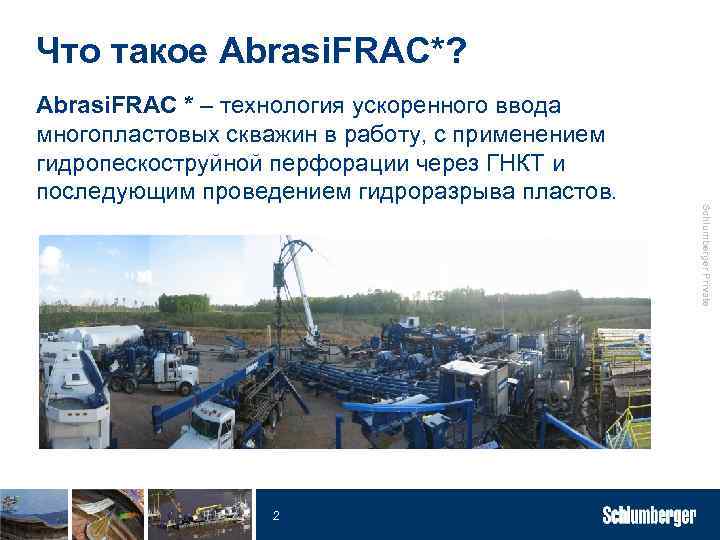

Что такое Abrasi. FRAC*? 2 Schlumberger Private Abrasi. FRAC * – технология ускоренного ввода многопластовых скважин в работу, с применением гидропескоструйной перфорации через ГНКТ и последующим проведением гидроразрыва пластов.

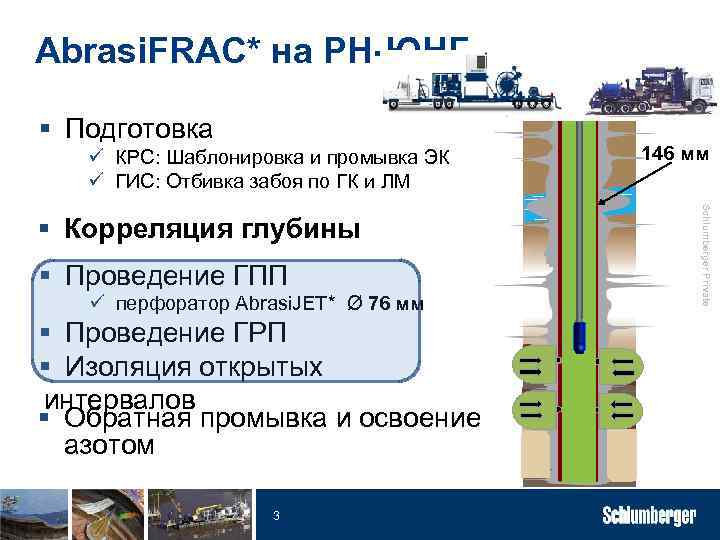

Abrasi. FRAC* на РН-ЮНГ § Подготовка ü КРС: Шаблонировка и промывка ЭК ü ГИС: Отбивка забоя по ГК и ЛМ § Проведение ГПП ü перфоратор Abrasi. JET* Ø 76 мм § Проведение ГРП § Изоляция открытых интервалов § Обратная промывка и освоение азотом 3 Schlumberger Private § Корреляция глубины 146 мм

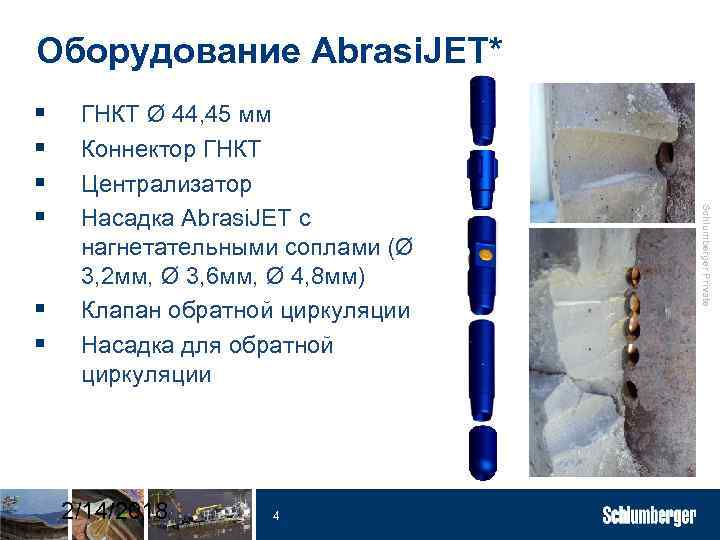

Оборудование Abrasi. JET* Оборудование Abrasi. FRAC § § ГНКТ Ø 44, 45 мм Коннектор ГНКТ Централизатор Насадка Abrasi. JET с нагнетательными соплами (Ø 3, 2 мм, Ø 3, 6 мм, Ø 4, 8 мм) Клапан обратной циркуляции Насадка для обратной циркуляции 2/14/2018 4 Schlumberger Private § §

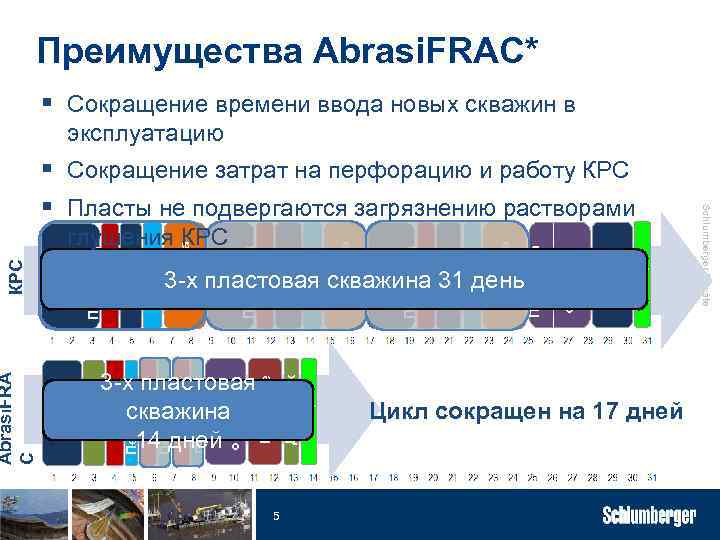

Преимущества Abrasi. FRAC* § Сокращение времени ввода новых скважин в эксплуатацию 5 Демонтаж ЭЦН Глушение 3 -х пластовая скважина 14 дней ЭЦН КРС Промывка и освоение Разрядка ГРП КРС Перфорац ия КРС Разрядка ГРП КРС Перфорац ия Разрядка ГРП Перфорац ия КРС 3 -х пластовая скважина 31 день Монтаж Перфорац ия Перфорац ГРП ия ГРП Промывка и освоение КРС Abrasi. FRA C КРС глушения КРС Цикл сокращен на 17 дней Schlumberger Private § Сокращение затрат на перфорацию и работу КРС § Пласты не подвергаются загрязнению растворами

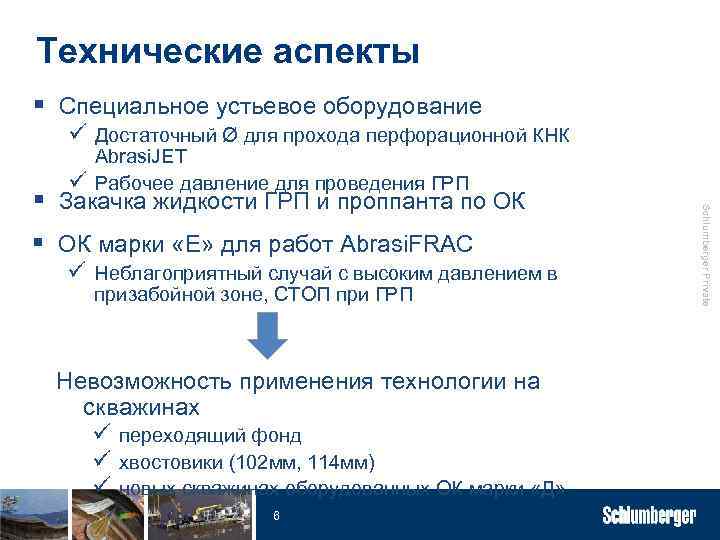

Технические аспекты § Специальное устьевое оборудование ü Достаточный Ø для прохода перфорационной КНК Abrasi. JET Рабочее давление для проведения ГРП § ОК марки «Е» для работ Abrasi. FRAC ü Неблагоприятный случай с высоким давлением в призабойной зоне, СТОП при ГРП Невозможность применения технологии на скважинах ü переходящий фонд ü хвостовики (102 мм, 114 мм) ü новых скважинах оборудованных ОК марки «Д» 6 Schlumberger Private ü § Закачка жидкости ГРП и проппанта по ОК

Abrasi. FRAC* ТТ 146 мм § Подготовка § Корреляция глубины § Проведение ГПП ü Перфоратор Abrasi. JET Ø 54 мм § Проведение ГРП § Изоляция открытых интервалов § Прямая промывка и освоение азотом 7 89 мм Schlumberger Private ü КРС: Шаблонировка и промывка ЭК ü ГИС: Отбивка забоя по ГК и ЛМ ü КРС: Посадка пакера (не менее Ø 60 мм)

Преимущества Abrasi. FRAC* TT § Обратная промывка для нормализации забоя между стадиями § Прямая промывка с обратными клапанами после проведения ГРП на последней зоне 8 Schlumberger Private § Отсутствие необходимости перепосадки пакера § Сокращение циклов глушения § Нет ограничений по давлениям во время ГРП § Отсутствие лишних СПО:

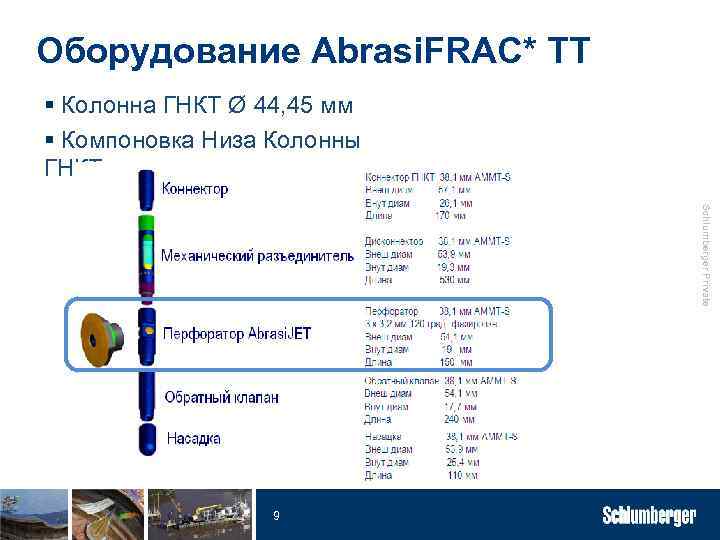

Оборудование Abrasi. FRAC* TT § Колонна ГНКТ Ø 44, 45 мм § Компоновка Низа Колонны ГНКТ: Schlumberger Private 9

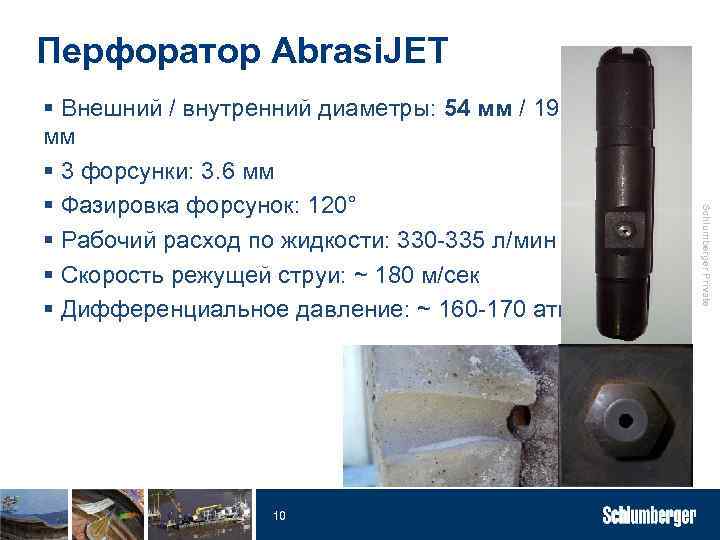

Перфоратор Abrasi. JET 10 Schlumberger Private § Внешний / внутренний диаметры: 54 мм / 19 мм § 3 форсунки: 3. 6 мм § Фазировка форсунок: 120° § Рабочий расход по жидкости: 330 -335 л/мин § Скорость режущей струи: ~ 180 м/сек § Дифференциальное давление: ~ 160 -170 атм

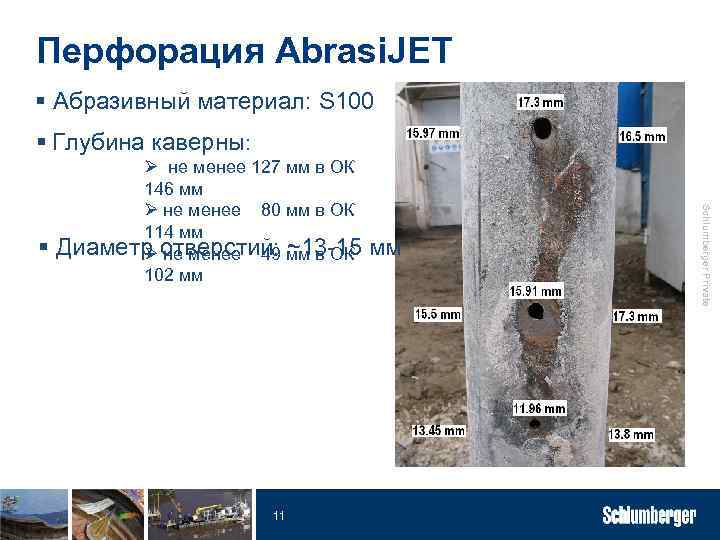

Перфорация Abrasi. JET § Абразивный материал: S 100 § Глубина каверны: 11 мм Schlumberger Private § Ø не менее 127 мм в ОК 146 мм Ø не менее 80 мм в ОК 114 мм Диаметр отверстий: мм в ОК Ø не менее 49 ~13 -15 102 мм

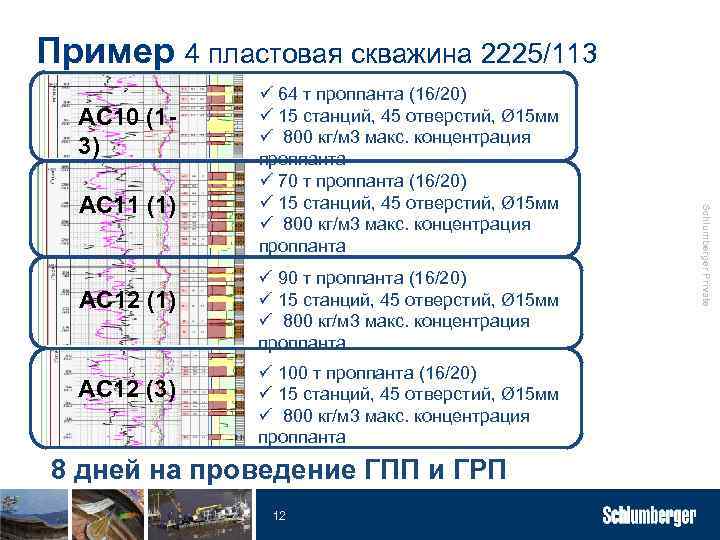

Пример 4 пластовая скважина 2225/113 Приобского м-р AC 10 (13) AC 12 (1) AC 12 (3) ü 90 т проппанта (16/20) ü 15 станций, 45 отверстий, Ø 15 мм ü 800 кг/м 3 макс. концентрация проппанта ü 100 т проппанта (16/20) ü 15 станций, 45 отверстий, Ø 15 мм ü 800 кг/м 3 макс. концентрация проппанта 8 дней на проведение ГПП и ГРП 12 Schlumberger Private AC 11 (1) ü 64 т проппанта (16/20) ü 15 станций, 45 отверстий, Ø 15 мм ü 800 кг/м 3 макс. концентрация проппанта ü 70 т проппанта (16/20) ü 15 станций, 45 отверстий, Ø 15 мм ü 800 кг/м 3 макс. концентрация проппанта

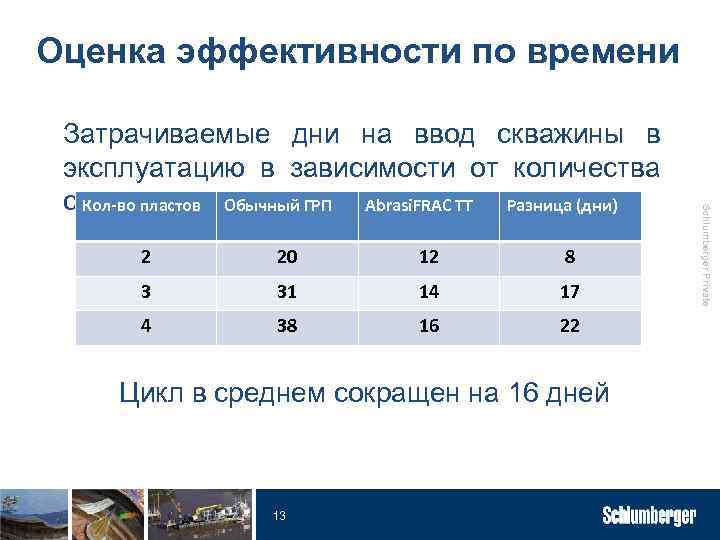

Оценка эффективности по времени 2 20 12 8 3 31 14 17 4 38 16 22 Цикл в среднем сокращен на 16 дней 13 Schlumberger Private Затрачиваемые дни на ввод скважины в эксплуатацию в зависимости от количества стимулируемых пластов Кол-во пластов Обычный ГРП Abrasi. FRAC TT Разница (дни)

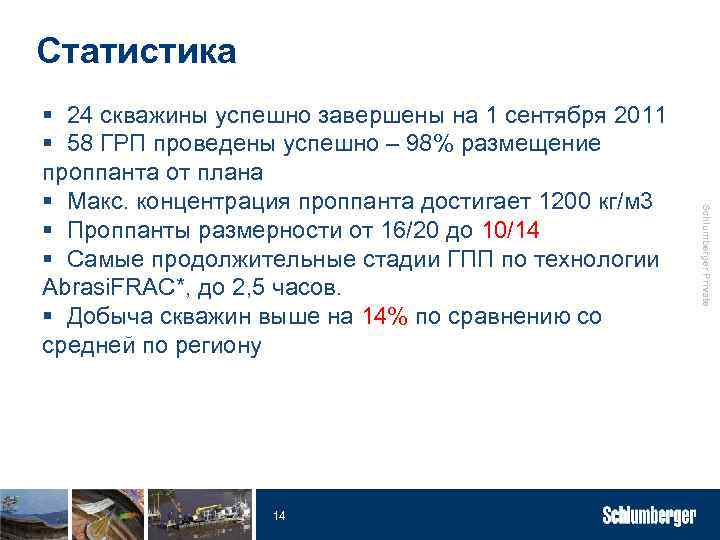

Статистика 14 Schlumberger Private § 24 скважины успешно завершены на 1 сентября 2011 § 58 ГРП проведены успешно – 98% размещение проппанта от плана § Макс. концентрация проппанта достигает 1200 кг/м 3 § Проппанты размерности от 16/20 до 10/14 § Самые продолжительные стадии ГПП по технологии Abrasi. FRAC*, до 2, 5 часов. § Добыча скважин выше на 14% по сравнению со средней по региону

Вопросы 15 Schlumberger Private Спасибо за внимание!
