Actelis Networks Highperformance & Highspeed Datacom über bestehende Kupferinfrastrukturen The EFM-Bonding-Advantage SUA Telenet Gmb. H • CH-8201 Schaffhausen • Switzerland • Tel: +41 52 647 4141 • Fax: +41 52 647 4140

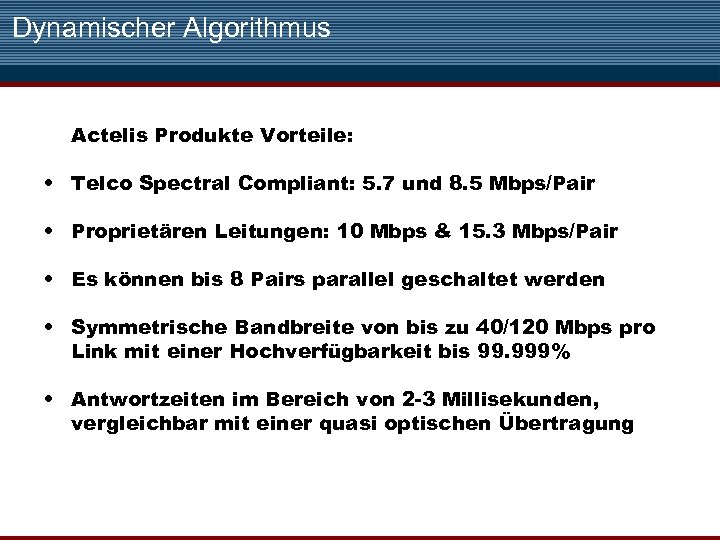

Dynamischer Algorithmus Actelis Produkte Vorteile: • Telco Spectral Compliant: 5. 7 und 8. 5 Mbps/Pair • Proprietären Leitungen: 10 Mbps & 15. 3 Mbps/Pair • Es können bis 8 Pairs parallel geschaltet werden • Symmetrische Bandbreite von bis zu 40/120 Mbps pro Link mit einer Hochverfügbarkeit bis 99. 999% • Antwortzeiten im Bereich von 2 -3 Millisekunden, vergleichbar mit einer quasi optischen Übertragung

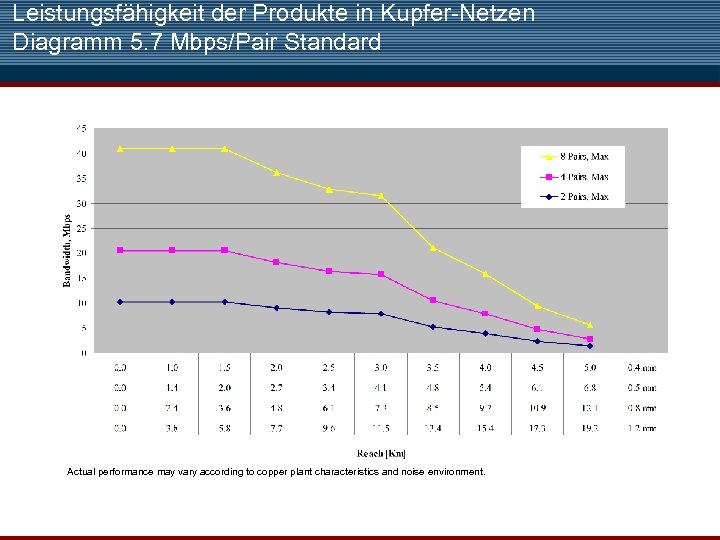

Leistungsfähigkeit der Produkte in Kupfer-Netzen Diagramm 5. 7 Mbps/Pair Standard Actual performance may vary according to copper plant characteristics and noise environment.

Actelis Technologie Enhanced EFM Kupfer-Bonding Implementation Standards Actelis Value-Added Technology Ethernet Interfaces Maximize Throughput EFM (Ethernet) bonding IEEE 802. 3 ah (ITU-T G. 998. 2) Transmission Quality & Resilience Optimized Dynamic Frame Fragmentation Ease of Deployment Cut Line Protection (CLP) Flexible Port Allocation for Bonding System Data Bus G. SHDSL. bis … G. SHDSL. bis Adaptive Cross Talk Management (DSM) Dynamic Link Quality Monitoring Adaptive Cross Talk Cancellation Automated Line Qualification

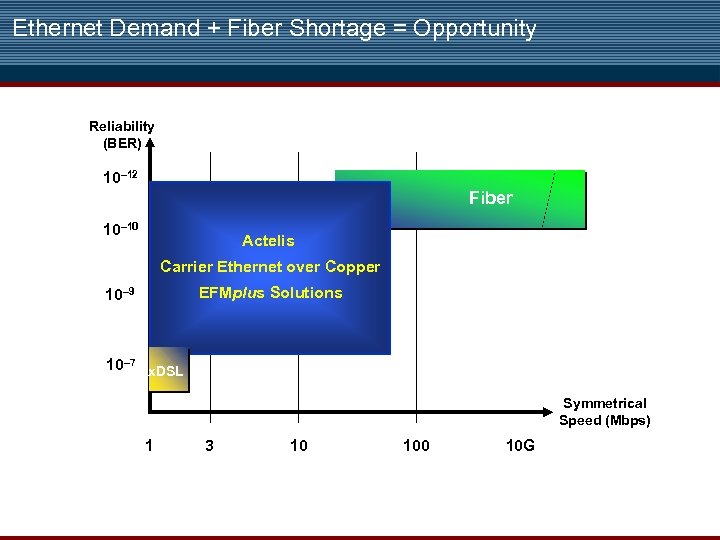

Ethernet Demand + Fiber Shortage = Opportunity Reliability (BER) 10– 12 Fiber 10– 10 Actelis Carrier Ethernet over Copper EFMplus Solutions 10– 9 10– 7 x. DSL Symmetrical Speed (Mbps) 1 3 10 10 G

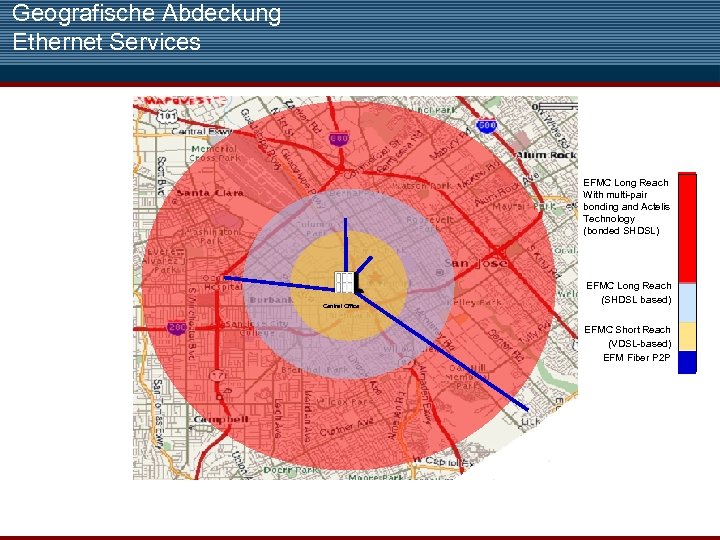

Geografische Abdeckung Ethernet Services EFMC Long Reach With multi-pair bonding and Actelis Technology (bonded SHDSL) Central Office EFMC Long Reach (SHDSL based) EFMC Short Reach (VDSL-based) EFM Fiber P 2 P

Actelis’ Meta. LIGHT® Produkte-Portfolio EFM Products Meta. LIGHT 2300 (CO) Meta. LIGHT 130 (CO) Meta. LIGHT 6 x 8 (CPE and Point-to-Point) Meta. LIGHT 6 x 4 Network Management Meta. LIGHT 6 x 2 Meta. LIGHT 42 Meta. ASSIST™ View EMS

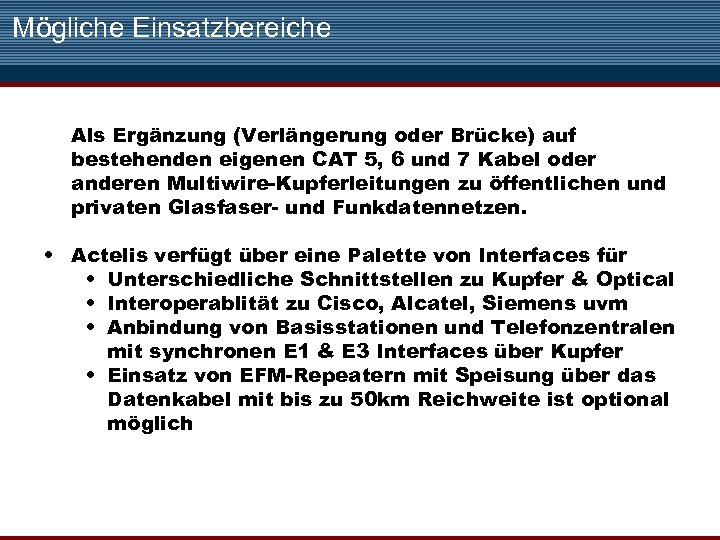

Mögliche Einsatzbereiche Als Ergänzung (Verlängerung oder Brücke) auf bestehenden eigenen CAT 5, 6 und 7 Kabel oder anderen Multiwire-Kupferleitungen zu öffentlichen und privaten Glasfaser- und Funkdatennetzen. • Actelis verfügt über eine Palette von Interfaces für • Unterschiedliche Schnittstellen zu Kupfer & Optical • Interoperablität zu Cisco, Alcatel, Siemens uvm • Anbindung von Basisstationen und Telefonzentralen mit synchronen E 1 & E 3 Interfaces über Kupfer • Einsatz von EFM-Repeatern mit Speisung über das Datenkabel mit bis zu 50 km Reichweite ist optional möglich

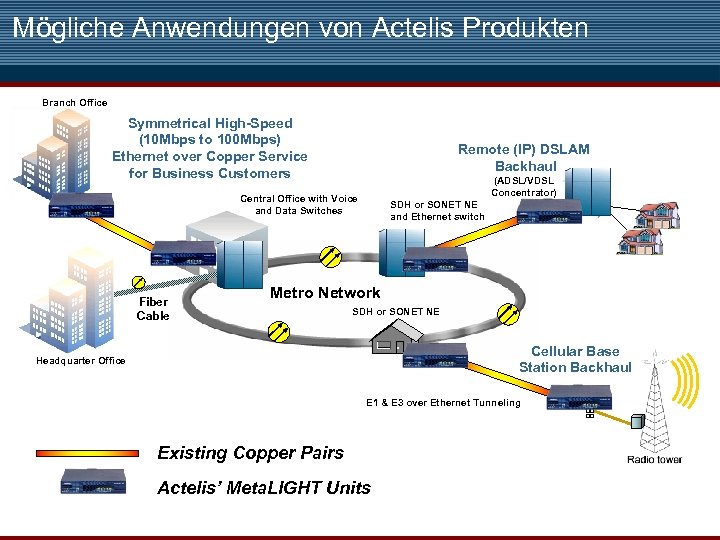

Mögliche Anwendungen von Actelis Produkten Branch Office Symmetrical High-Speed (10 Mbps to 100 Mbps) Ethernet over Copper Service for Business Customers Remote (IP) DSLAM Backhaul (ADSL/VDSL Concentrator) Central Office with Voice and Data Switches Fiber Cable SDH or SONET NE and Ethernet switch Metro Network SDH or SONET NE Cellular Base Station Backhaul Headquarter Office E 1 & E 3 over Ethernet Tunneling Existing Copper Pairs Actelis’ Meta. LIGHT Units

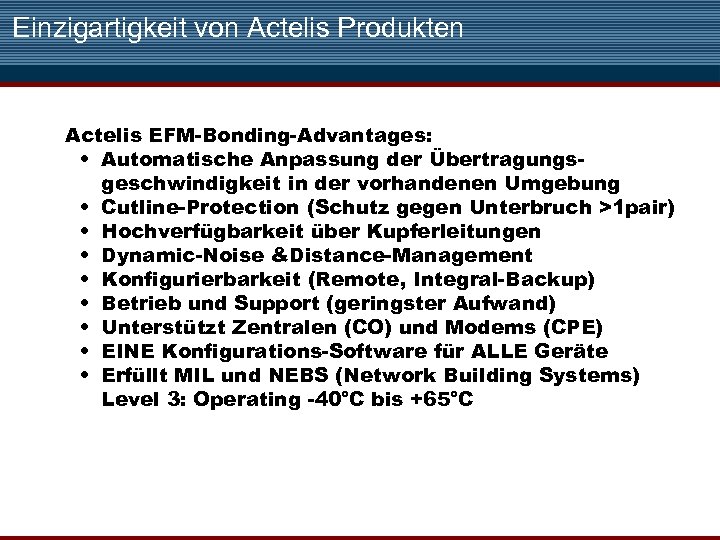

Einzigartigkeit von Actelis Produkten Actelis EFM-Bonding-Advantages: • Automatische Anpassung der Übertragungsgeschwindigkeit in der vorhandenen Umgebung • Cutline-Protection (Schutz gegen Unterbruch >1 pair) • Hochverfügbarkeit über Kupferleitungen • Dynamic-Noise &Distance-Management • Konfigurierbarkeit (Remote, Integral-Backup) • Betrieb und Support (geringster Aufwand) • Unterstützt Zentralen (CO) und Modems (CPE) • EINE Konfigurations-Software für ALLE Geräte • Erfüllt MIL und NEBS (Network Building Systems) Level 3: Operating -40°C bis +65°C

Danke für Ihr Interesse Markus Martinides SUA Telenet Gmb. H 8201 Schaffhausen Tel: +41 52 647 4141 Fax: +41 52 647 4140 www. sua-tele. net

Anhänge Technische Details

Actelis’ Carrier Ethernet Produkt Portfolio § § EFM CO - Access Switches – ML 2300, ML 130 Ø Point To Multi Point CO and Super CO nodes Ø Aggregates up to 128 lines on a single switch Ø Modular Mini- & Maxi-Rack is stackable EFM CPE – ML 42 (2 Pairs Bonded) Ø Routed Carrier Ethernet & CLI-Interface Ø Only in combination with EFM CO, ML 2300 & ML 130 Ø Standard Qo. S and prioritization EFM CPE - ML 62 x Family (1 -8 Pairs Bonded) Ø Switched Carrier Ethernet & SFP access (for ML 624/628) Ø Standard Qo. S and prioritization § EFM CPE - ML 64 x Family (4 -8 Pairs Bonded) Ø Switched Carrier Ethernet & SFP access Ø Extended Qo. S features and prioritization § EFM CPE - ML 65 x Family (4 -8 Pairs Bonded) Ø Switched Carrier Ethernet access Ø Integrated TCP/IP, E 1/E 3 & SFP Interfaces Ø Extended Qo. S features and prioritization § EFM CPE - ML 68 x Family (4+4 Pairs Bonded) Ø Switched Carrier Ethernet & SFP access Ø Add & Drop Features for Multiline applications ML 2300 Powered by Actelis EFMplus § ML 130 ML 42 ML 620 ML 680 ML 640 ML 650 Meta. ASSIST View & EMS

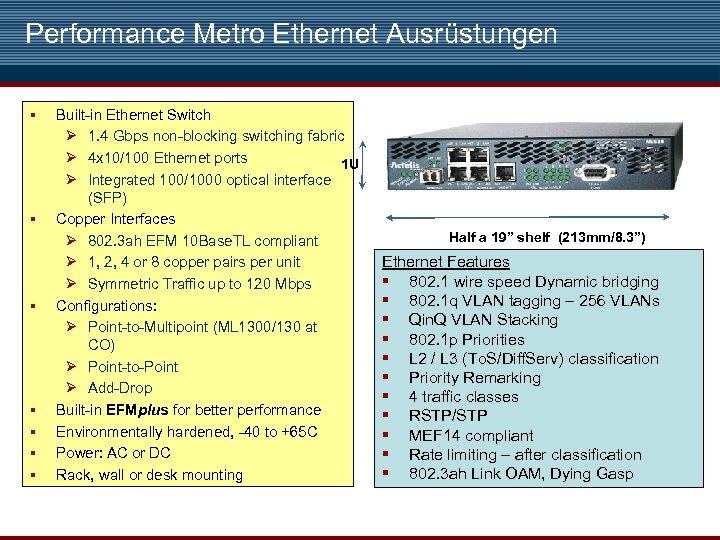

Performance Metro Ethernet Ausrüstungen § § § § Built-in Ethernet Switch Ø 1. 4 Gbps non-blocking switching fabric Ø 4 x 10/100 Ethernet ports 1 U Ø Integrated 100/1000 optical interface (SFP) Copper Interfaces Ø 802. 3 ah EFM 10 Base. TL compliant Ø 1, 2, 4 or 8 copper pairs per unit Ø Symmetric Traffic up to 120 Mbps Configurations: Ø Point-to-Multipoint (ML 1300/130 at CO) Ø Point-to-Point Ø Add-Drop Built-in EFMplus for better performance Environmentally hardened, -40 to +65 C Power: AC or DC Rack, wall or desk mounting Half a 19” shelf (213 mm/8. 3”) Ethernet Features § 802. 1 wire speed Dynamic bridging § 802. 1 q VLAN tagging – 256 VLANs § Qin. Q VLAN Stacking § 802. 1 p Priorities § L 2 / L 3 (To. S/Diff. Serv) classification § Priority Remarking § 4 traffic classes § RSTP/STP § MEF 14 compliant § Rate limiting – after classification § 802. 3 ah Link OAM, Dying Gasp

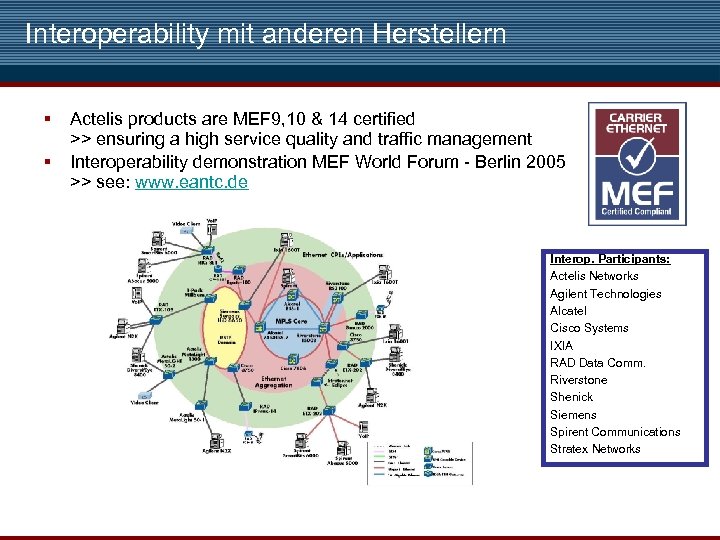

Interoperability mit anderen Herstellern § § Actelis products are MEF 9, 10 & 14 certified >> ensuring a high service quality and traffic management Interoperability demonstration MEF World Forum - Berlin 2005 >> see: www. eantc. de Interop. Participants: Actelis Networks Agilent Technologies Alcatel Cisco Systems IXIA RAD Data Comm. Riverstone Shenick Siemens Spirent Communications Stratex Networks
