АБЖ және АБЖТП басқару жүйелері ретінде

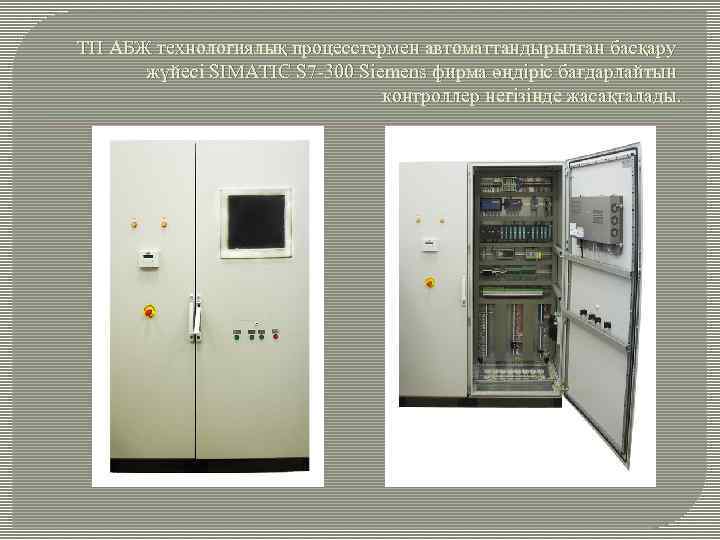

ТП АБЖ технологиялық процесстермен автоматтандырылған басқару жүйесі SIMATIC S 7 -300 Siemens фирма өңдіріс бағдарлайтын контроллер негізінде жасақталады.
Технологиялық үзіліссіз автоматты бақылау байланыс қорғанысы және негізгі автоматты басқару ГРС қосалқы жабдық қажетті сан тұтынушы қашықтық функцияларын жүзеге асыру. ГРС АБЖ интегрирлік (ТП АБЖ) технологиялық процесстермен автоматтандырылған басқару жүйесі құрамында жасақталуы үшін диспетчерлік бөлме каналдар бойынша жүйелі байланыс желісі телемеханика немесе өндірістік шығарылатын іс әрекетін қамтиды. ГРС АБЖ нақты ГРС конфигурациясына сәйкес тапсырыс бойынша функционалдықсан және құрамы жобалаужинақталатыны болып есептеледі. АБЖ модульды архитектура модернизация және дамытуы тапсырыс беруші талаптарына келтіріліп қамтамасыз етіледі және оны пайдаланған кезде ыңғайға келтіреді.

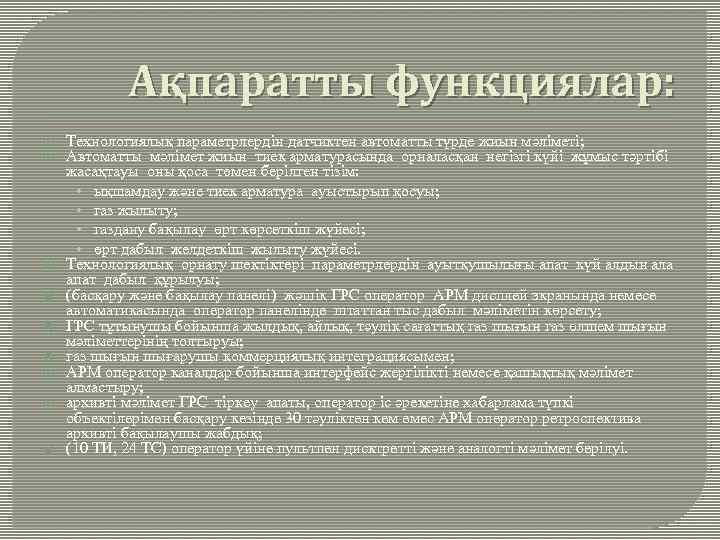

Ақпаратты функциялар: Технологиялық параметрлердін датчиктен автоматты түрде жиын мәліметі; Автоматты мәлімет жиын тиек арматурасында орналасқан негізгі күйі жұмыс тәртібі жасақтауы оны қоса төмен берілген тізім: • ықшамдау және тиек арматура ауыстырып қосуы; • газ жылыту; • газдану бақылау өрт көрсеткіш жүйесі; • өрт дабыл желдеткіш жылыту жүйесі. Технологиялық орнату шектіктері параметрлердін ауытқушылығы апат күй алдын ала апат дабыл құрылуы; (басқару және бақылау панелі) жәшік ГРС оператор АРМ дисплей экранында немесе автоматикасында оператор панелінде штаттан тыс дабыл мәліметін көрсету; ГРС тұтынушы бойынша жылдық, айлық, тәулік сағаттық газ шығын газ өлшем шығын мәліметтерінің толтыруы; газ шығын шығарушы коммерциялық интеграциясымен; АРМ оператор каналдар бойынша интерфейс жергілікті немесе қашықтық мәлімет алмастыру; архивті мәлімет ГРС тіркеу апаты, оператор іс әрекетіне хабарлама түпкі объектілерімен басқару кезінде 30 тәуліктен кем емес АРМ оператор ретроспектива архивті бақылаушы жабдық; (10 ТИ, 24 ТС) оператор үйіне пультпен дисктретті және аналогті мәлімет берілуі.

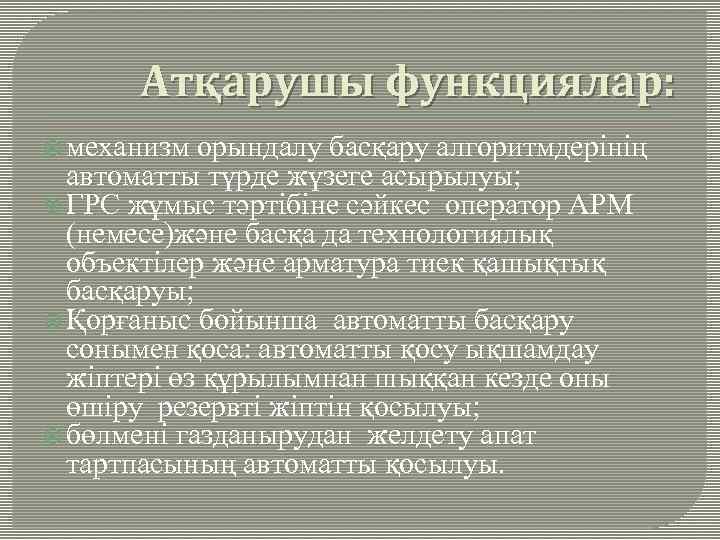

Атқарушы функциялар: механизм орындалу басқару алгоритмдерінің автоматты түрде жүзеге асырылуы; ГРС жұмыс тәртібіне сәйкес оператор АРМ (немесе)және басқа да технологиялық объектілер және арматура тиек қашықтық басқаруы; Қорғаныс бойынша автоматты басқару сонымен қоса: автоматты қосу ықшамдау жіптері өз құрылымнан шыққан кезде оны өшіру резервті жіптін қосылуы; бөлмені газданырудан желдету апат тартпасының автоматты қосылуы.

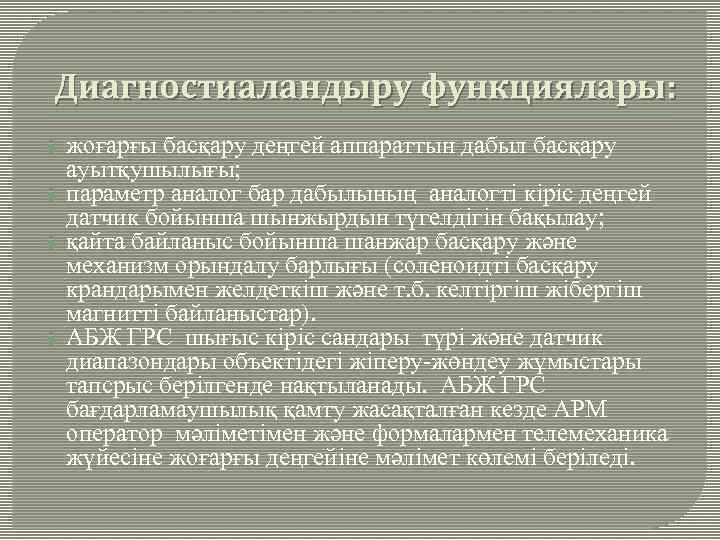

Диагностиаландыру функциялары: жоғарғы басқару деңгей аппараттын дабыл басқару ауытқушылығы; параметр аналог бар дабылының аналогті кіріс деңгей датчик бойынша шынжырдын түгелдігін бақылау; қайта байланыс бойынша шанжар басқару және механизм орындалу барлығы (соленоидті басқару крандарымен желдеткіш және т. б. келтіргіш жібергіш магнитті байланыстар). АБЖ ГРС шығыс кіріс сандары түрі және датчик диапазондары объектідегі жіперу-жөндеу жұмыстары тапсрыс берілгенде нақтыланады. АБЖ ГРС бағдарламаушылық қамту жасақталған кезде АРМ оператор мәліметімен және формалармен телемеханика жүйесіне жоғарғы деңгейіне мәлімет көлемі беріледі.

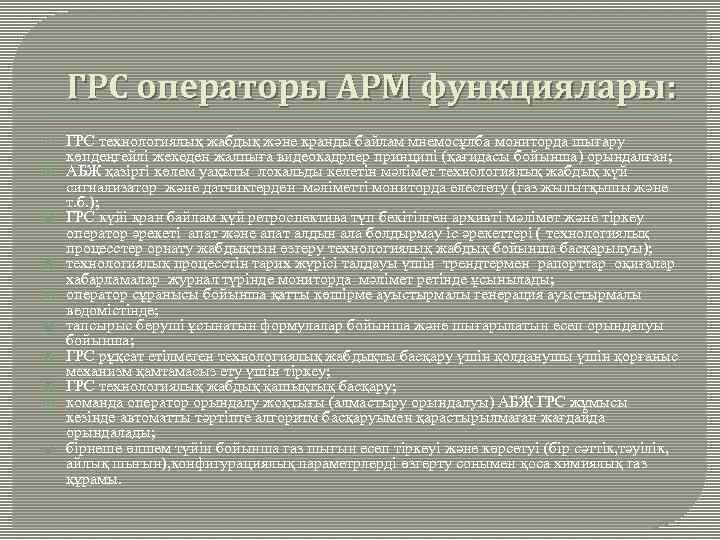

ГРС операторы АРМ функциялары: ГРС технологиялық жабдық және кранды байлам мнемосұлба мониторда шығару көпдеңгейлі жекеден жалпыға видеокадрлер принципі (қағидасы бойынша) орындалған; АБЖ қазіргі көлем уақыты локальды келетін мәлімет технологиялық жабдық күй сигнализатор және датчиктерден мәліметті мониторда елестету (газ жылытқышы және т. б. ); ГРС күйі кран байлам күй ретроспектива түп бекітілген архивті мәлімет және тіркеу оператор әрекеті апат және апат алдын ала болдырмау іс әрекеттері ( технологиялық процесстер орнату жабдықтын өзгеру технологиялық жабдық бойынша басқарылуы); технологиялық процесстін тарих жүрісі талдауы үшін трендтермен рапорттар оқиғалар хабарламалар журнал түрінде мониторда мәлімет ретінде ұсынылады; оператор сұранысы бойынша қатты көшірме ауыстырмалы генерация ауыстырмалы ведомістінде; тапсырыс беруші ұсынатын формулалар бойынша және шығарылатын есеп орындалуы бойынша; ГРС рұқсат етілмеген технологиялық жабдықты басқару үшін қолданушы үшін қорғаныс механизм қамтамасыз ету үшін тіркеу; ГРС технологиялық жабдық қашықтық басқару; команда оператор орындалу жоқтығы (алмастыру орындалуы) АБЖ ГРС жұмысы кезінде автоматты тәртіпте алгоритм басқаруымен қарастырылмаған жағдайда орындалады; бірнеше өлшем түйін бойынша газ шығын есеп тіркеуі және көрсетуі (бір сәттік, тәуілік, айлық шығын), конфигурациялық параметрлерді өзгерту сонымен қоса химиялық газ құрамы.
