АБИС «Арсенал» АБИС «Арсенал»

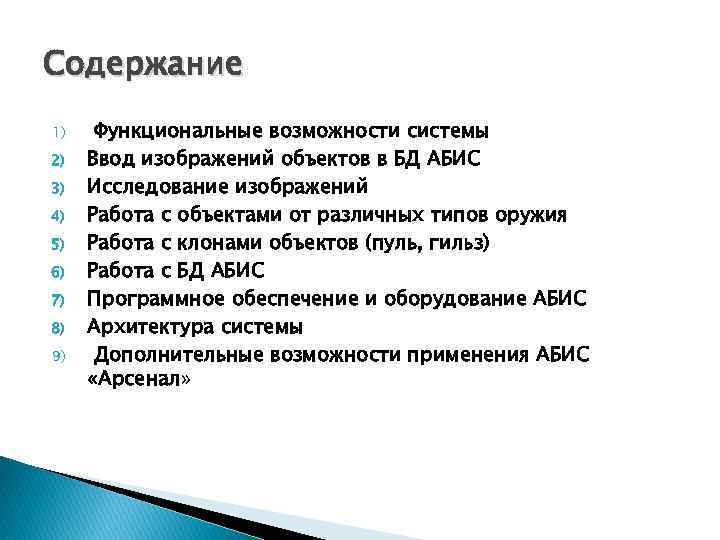

Содержание 1) 2) 3) 4) 5) 6) 7) 8) 9) Функциональные возможности системы Ввод Содержание 1) 2) 3) 4) 5) 6) 7) 8) 9) Функциональные возможности системы Ввод изображений объектов в БД АБИС Исследование изображений Работа с объектами от различных типов оружия Работа с клонами объектов (пуль, гильз) Работа с БД АБИС Программное обеспечение и оборудование АБИС Архитектура системы Дополнительные возможности применения АБИС «Арсенал»

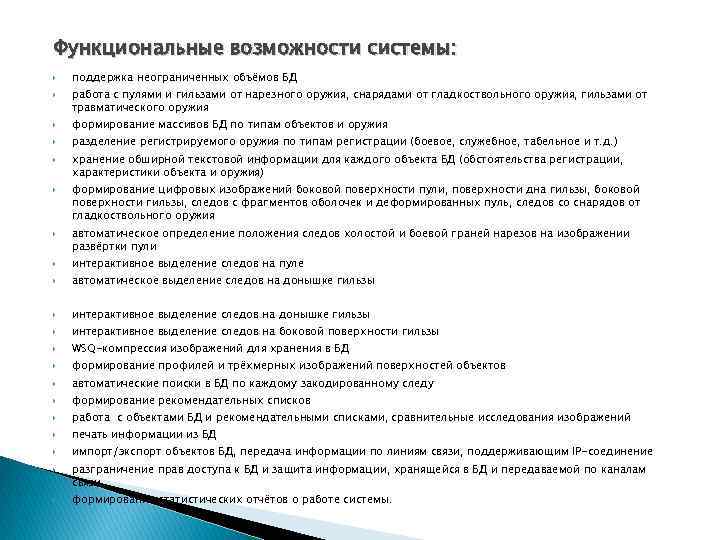

 Функциональные возможности системы: поддержка неограниченных объёмов БД работа с пулями и гильзами от Функциональные возможности системы: поддержка неограниченных объёмов БД работа с пулями и гильзами от нарезного оружия, снарядами от гладкоствольного оружия, гильзами от травматического оружия формирование массивов БД по типам объектов и оружия разделение регистрируемого оружия по типам регистрации (боевое, служебное, табельное и т. д. ) хранение обширной текстовой информации для каждого объекта БД (обстоятельства регистрации, характеристики объекта и оружия) формирование цифровых изображений боковой поверхности пули, поверхности дна гильзы, боковой поверхности гильзы, следов с фрагментов оболочек и деформированных пуль, следов со снарядов от гладкоствольного оружия автоматическое определение положения следов холостой и боевой граней нарезов на изображении развёртки пули интерактивное выделение следов на пуле автоматическое выделение следов на донышке гильзы интерактивное выделение следов на боковой поверхности гильзы WSQ-компрессия изображений для хранения в БД формирование профилей и трёхмерных изображений поверхностей объектов автоматические поиски в БД по каждому закодированному следу формирование рекомендательных списков работа с объектами БД и рекомендательными списками, сравнительные исследования изображений печать информации из БД импорт/экспорт объектов БД, передача информации по линиям связи, поддерживающим IP-соединение разграничение прав доступа к БД и защита информации, хранящейся в БД и передаваемой по каналам связи формирование статистических отчётов о работе системы.

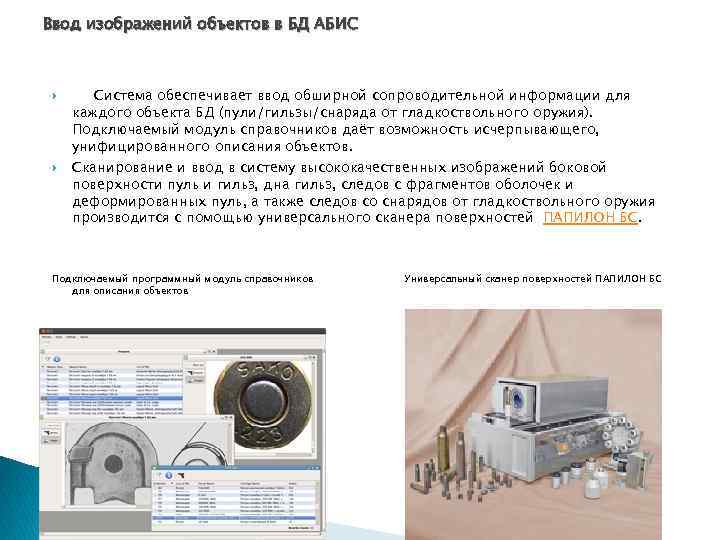

Ввод изображений объектов в БД АБИС Система обеспечивает ввод обширной сопроводительной информации для каждого Ввод изображений объектов в БД АБИС Система обеспечивает ввод обширной сопроводительной информации для каждого объекта БД (пули/гильзы/снаряда от гладкоствольного оружия). Подключаемый модуль справочников даёт возможность исчерпывающего, унифицированного описания объектов. Сканирование и ввод в систему высококачественных изображений боковой поверхности пуль и гильз, дна гильз, следов с фрагментов оболочек и деформированных пуль, а также следов со снарядов от гладкоствольного оружия производится с помощью универсального сканера поверхностей ПАПИЛОН БС. Подключаемый программный модуль справочников для описания объектов Универсальный сканер поверхностей ПАПИЛОН БС

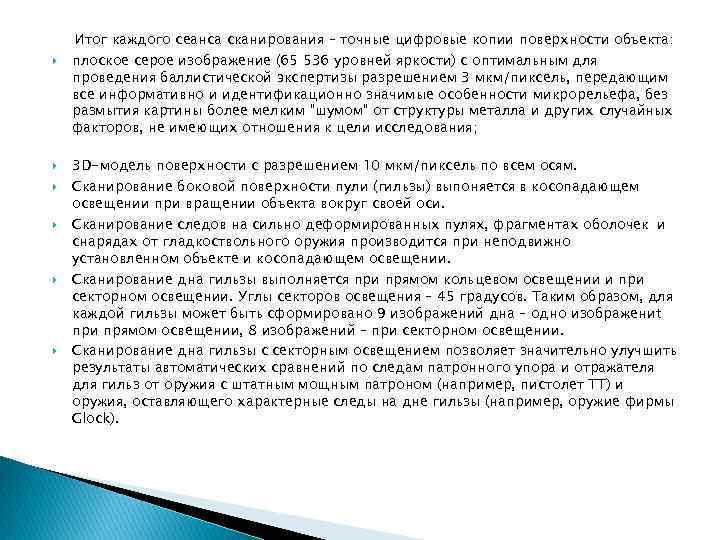

 Итог каждого сеанса сканирования – точные цифровые копии поверхности объекта: плоское серое изображение Итог каждого сеанса сканирования – точные цифровые копии поверхности объекта: плоское серое изображение (65 536 уровней яркости) с оптимальным для проведения баллистической экспертизы разрешением 3 мкм/пиксель, передающим все информативно и идентификационно значимые особенности микрорельефа, без размытия картины более мелким “шумом” от структуры металла и других случайных факторов, не имеющих отношения к цели исследования; 3 D-модель поверхности с разрешением 10 мкм/пиксель по всем осям. Сканирование боковой поверхности пули (гильзы) выпоняется в косопадающем освещении при вращении объекта вокруг своей оси. Сканирование следов на сильно деформированных пулях, фрагментах оболочек и снарядах от гладкоствольного оружия производится при неподвижно установленном объекте и косопадающем освещении. Сканирование дна гильзы выполняется при прямом кольцевом освещении и при секторном освещении. Углы секторов освещения – 45 градусов. Таким образом, для каждой гильзы может быть сформировано 9 изображений дна – одно изображениt при прямом освещении, 8 изображений – при секторном освещении. Сканирование дна гильзы с секторным освещением позволяет значительно улучшить результаты автоматических сравнений по следам патронного упора и отражателя для гильз от оружия с штатным мощным патроном (например, пистолет ТТ) и оружия, оставляющего характерные следы на дне гильзы (например, оружие фирмы Glock).

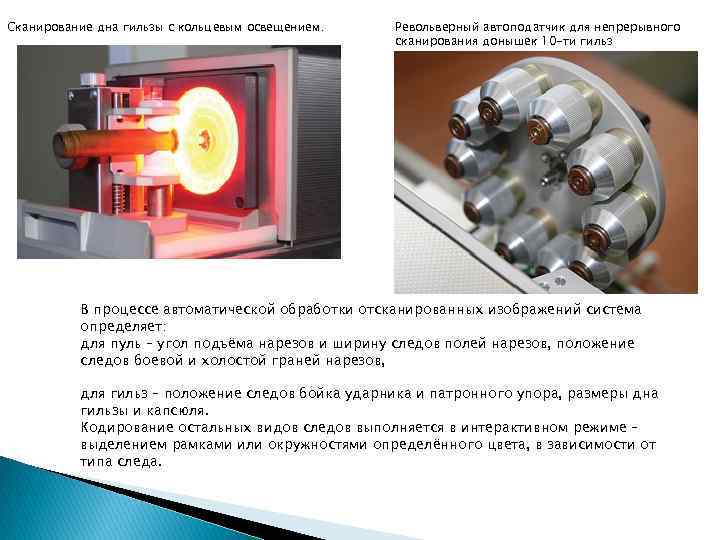

Сканирование дна гильзы с кольцевым освещением. Револьверный автоподатчик для непрерывного сканирования донышек 10 -ти Сканирование дна гильзы с кольцевым освещением. Револьверный автоподатчик для непрерывного сканирования донышек 10 -ти гильз В процессе автоматической обработки отсканированных изображений система определяет: для пуль – угол подъёма нарезов и ширину следов полей нарезов, положение следов боевой и холостой граней нарезов, для гильз – положение следов бойка ударника и патронного упора, размеры дна гильзы и капсюля. Кодирование остальных видов следов выполняется в интерактивном режиме – выделением рамками или окружностями определённого цвета, в зависимости от типа следа.

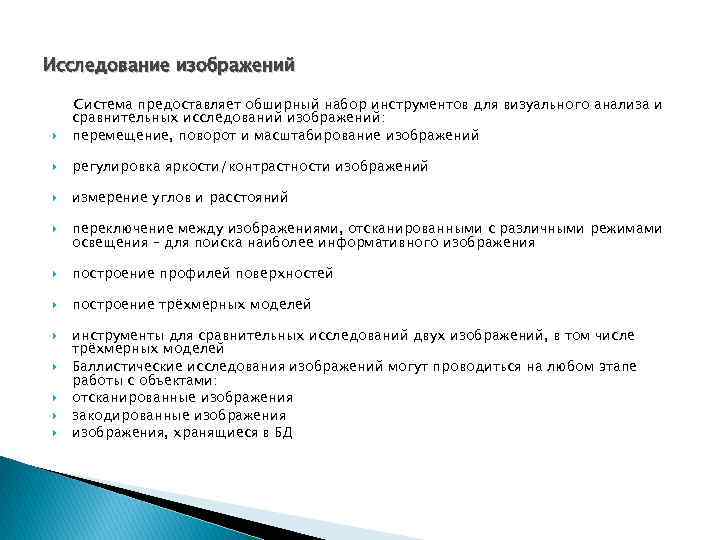

Исследование изображений Система предоставляет обширный набор инструментов для визуального анализа и сравнительных исследований изображений: Исследование изображений Система предоставляет обширный набор инструментов для визуального анализа и сравнительных исследований изображений: перемещение, поворот и масштабирование изображений регулировка яркости/контрастности изображений измерение углов и расстояний переключение между изображениями, отсканированными с различными режимами освещения – для поиска наиболее информативного изображения построение профилей поверхностей построение трёхмерных моделей инструменты для сравнительных исследований двух изображений, в том числе трёхмерных моделей Баллистические исследования изображений могут проводиться на любом этапе работы с объектами: отсканированные изображения закодированные изображения, хранящиеся в БД

Исследование изображения развертки пули Сравнение трехмерных изображений гильз Исследование изображения развертки пули Сравнение трехмерных изображений гильз

Работа с объектами от различных типов оружия Гладкоствольное оружие: Работа со всеми видами снарядов Работа с объектами от различных типов оружия Гладкоствольное оружие: Работа со всеми видами снарядов (пули, дробь, картечь) Специальный держатель для сканирования объектов Отдельный раздел БД Специально разработанные алгоритмы сравнения Специальный механизм для имитации выстрела путём протяжки снаряда через ствол оружия ◦ обеспечение сохранности снаряда ◦ получение реальной картины следов от канала ствола Работа с гильзами от травматического оружия аналогична работе с гильзами от нарезного оружия.

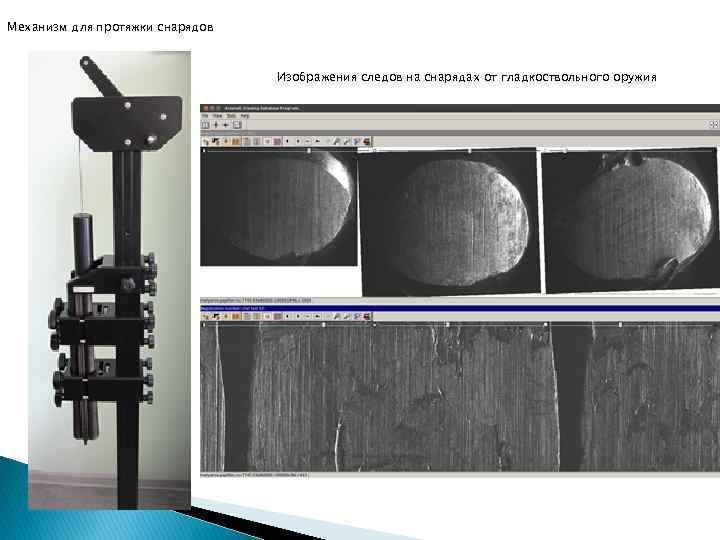

Механизм для протяжки снарядов Изображения следов на снарядах от гладкоствольного оружия Механизм для протяжки снарядов Изображения следов на снарядах от гладкоствольного оружия

Работа с клонами объектов (пуль, гильз) Создание клонов для обеспечения сохранности важных объектов Одинаковая Работа с клонами объектов (пуль, гильз) Создание клонов для обеспечения сохранности важных объектов Одинаковая информативность изображений следов на клонах и оригиналах Слева – изображение оригинальной пули, справа – изображение клона Слева – изображение оригинальной гильзы, справа – изображение клона

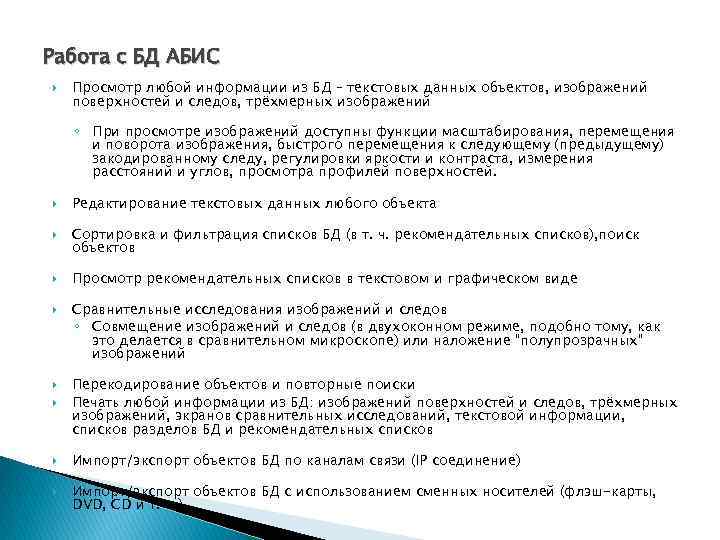

Работа с БД АБИС Просмотр любой информации из БД – текстовых данных объектов, изображений Работа с БД АБИС Просмотр любой информации из БД – текстовых данных объектов, изображений поверхностей и следов, трёхмерных изображений ◦ При просмотре изображений доступны функции масштабирования, перемещения и поворота изображения, быстрого перемещения к следующему (предыдущему) закодированному следу, регулировки яркости и контраста, измерения расстояний и углов, просмотра профилей поверхностей. Редактирование текстовых данных любого объекта Сортировка и фильтрация списков БД (в т. ч. рекомендательных списков), поиск объектов Просмотр рекомендательных списков в текстовом и графическом виде Cравнительные исследования изображений и следов ◦ Совмещение изображений и следов (в двухоконном режиме, подобно тому, как это делается в сравнительном микроскопе) или наложение “полупрозрачных” изображений Перекодирование объектов и повторные поиски Печать любой информации из БД: изображений поверхностей и следов, трёхмерных изображений, экранов сравнительных исследований, текстовой информации, списков разделов БД и рекомендательных списков Импорт/экспорт объектов БД по каналам связи (IP соединение) Импорт/экспорт объектов БД с использованием сменных носителей (флэш-карты, DVD, CD и т. п. )
