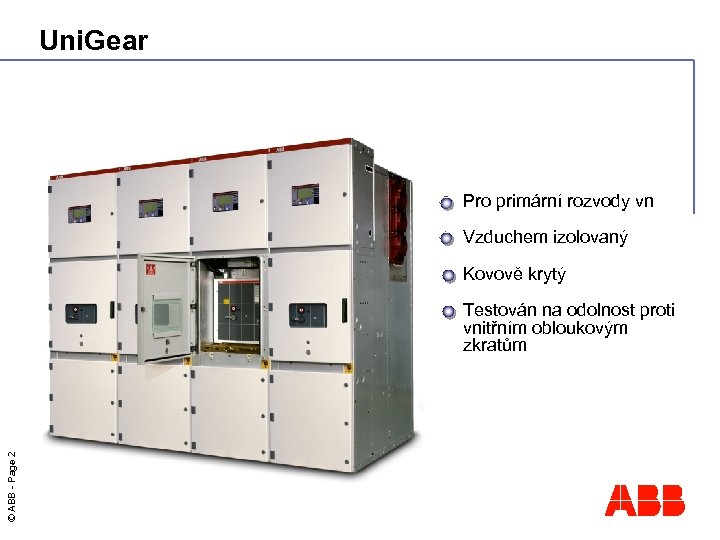

Uni. Gear Pro primární rozvody vn Vzduchem izolovaný Kovově krytý © ABB - Page 2 Testován na odolnost proti vnitřním obloukovým zkratům

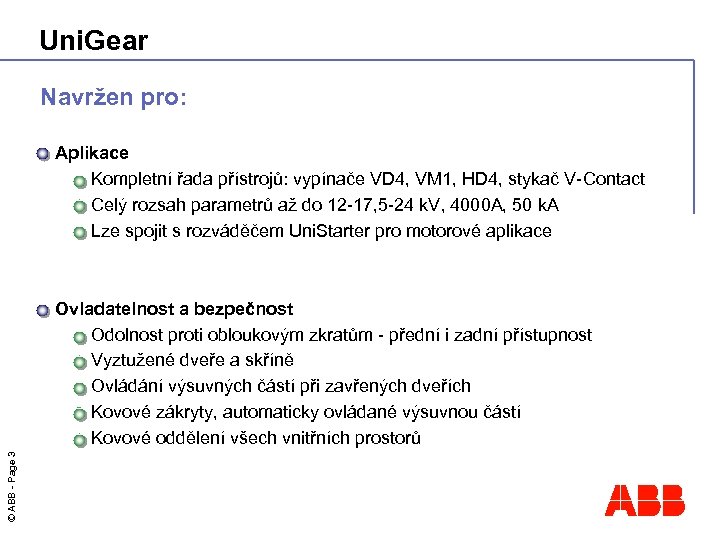

Uni. Gear Navržen pro: Aplikace Kompletní řada přístrojů: vypínače VD 4, VM 1, HD 4, stykač V-Contact Celý rozsah parametrů až do 12 -17, 5 -24 k. V, 4000 A, 50 k. A Lze spojit s rozváděčem Uni. Starter pro motorové aplikace © ABB - Page 3 Ovladatelnost a bezpečnost Odolnost proti obloukovým zkratům - přední i zadní přístupnost Vyztužené dveře a skříně Ovládání výsuvných částí při zavřených dveřích Kovové zákryty, automaticky ovládané výsuvnou částí Kovové oddělení všech vnitřních prostorů

Uni. Gear Navržen pro: Jednoduchá údržba Veškeré ovládání zepředu Přístup zepředu ke všem prostorům Přístup ke všem komponentům © ABB - Page 4 Široký prostor pro využití Řešení umožňující přistavení ke zdi Úzké provedení stykačové aplikace s pojistkami pro motorové vývody

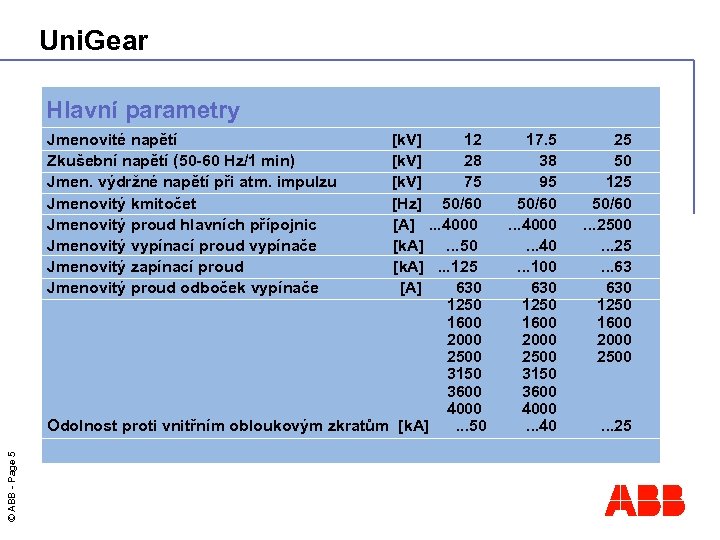

Uni. Gear Hlavní parametry [k. V] 12 [k. V] 28 [k. V] 75 [Hz] 50/60 [A]. . . 4000 [k. A]. . . 50 [k. A]. . . 125 [A] 630 1250 1600 2000 2500 3150 3600 4000 Odolnost proti vnitřním obloukovým zkratům [k. A]. . . 50 © ABB - Page 5 Jmenovité napětí Zkušební napětí (50 -60 Hz/1 min) Jmen. výdržné napětí při atm. impulzu Jmenovitý kmitočet Jmenovitý proud hlavních přípojnic Jmenovitý vypínací proud vypínače Jmenovitý zapínací proud Jmenovitý proud odboček vypínače 17. 5 38 95 50/60. . . 4000. . . 40. . . 100 630 1250 1600 2000 2500 3150 3600 4000. . . 40 25 50 125 50/60. . . 2500. . . 25. . . 63 630 1250 1600 2000 2500 . . . 25

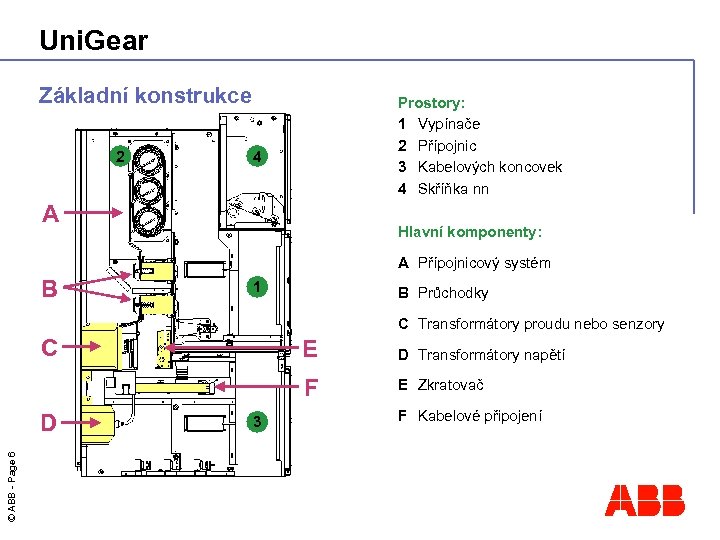

Uni. Gear Základní konstrukce 2 Prostory: 1 Vypínače 2 Přípojnic 3 Kabelových koncovek 4 Skříňka nn 4 A Hlavní komponenty: A Přípojnicový systém B 1 B Průchodky C Transformátory proudu nebo senzory C © ABB - Page 6 3 D Transformátory napětí F D E E Zkratovač F Kabelové připojení

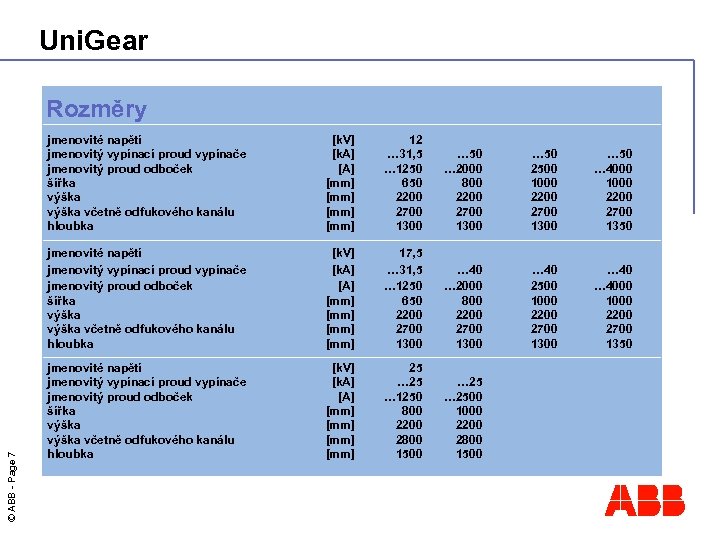

Uni. Gear Rozměry [k. V] [k. A] [mm] [mm] 12 … 31, 5 … 1250 650 2200 2700 1300 … 50 … 2000 800 2200 2700 1300 … 50 2500 1000 2200 2700 1300 … 50 … 4000 1000 2200 2700 1350 jmenovité napětí jmenovitý vypínací proud vypínače jmenovitý proud odboček šířka výška včetně odfukového kanálu hloubka © ABB - Page 7 jmenovité napětí jmenovitý vypínací proud vypínače jmenovitý proud odboček šířka výška včetně odfukového kanálu hloubka [k. V] [k. A] [mm] [mm] 17, 5 … 31, 5 … 1250 650 2200 2700 1300 … 40 … 2000 800 2200 2700 1300 … 40 2500 1000 2200 2700 1300 … 4000 1000 2200 2700 1350 jmenovité napětí jmenovitý vypínací proud vypínače jmenovitý proud odboček šířka výška včetně odfukového kanálu hloubka [k. V] [k. A] [mm] [mm] 25 … 1250 800 2200 2800 1500 … 2500 1000 2200 2800 1500

Uni. Gear Základní typy polí Přívod/vývod Spojka s vypínačem Pevná spojka s měřením Pole měření se zkratováním Vývod z přípojnic © ABB - Page 8 Vývod z přípojnic s měřením

Uni. Gear Vakuové vypínače typu VD 4 s pružinovým střádacím mechanismem Vypínače vhodné pro všechny aplikace přenosu a distribuce energie VD 4 Vakuové zhášedlo s axiálním magnetickým zhášecím systémem Vhodné pro vypínání všech proudových hodnot © ABB - Page 9 Epoxidové póly chrání zhášedla před fyzickým i elektrickým poškozením

Uni. Gear Vakuové vypínače typu VM 1 s magnetickým pohonem Vakuové vypínače jsou vybaveny magnetickým pohonem s energií pro vypnutí z kondenzátoru VM 1 Všechny funkce (ovládání, střádání energie, kontrolní funkce) jsou integrovány v elektronickém regulátoru Vybaven universální napěťovou napájecí jednotkou: jednotka A, 20 -80 V AC/DC © ABB - Page 10 jednotka B, 80 -264 V AC/DC

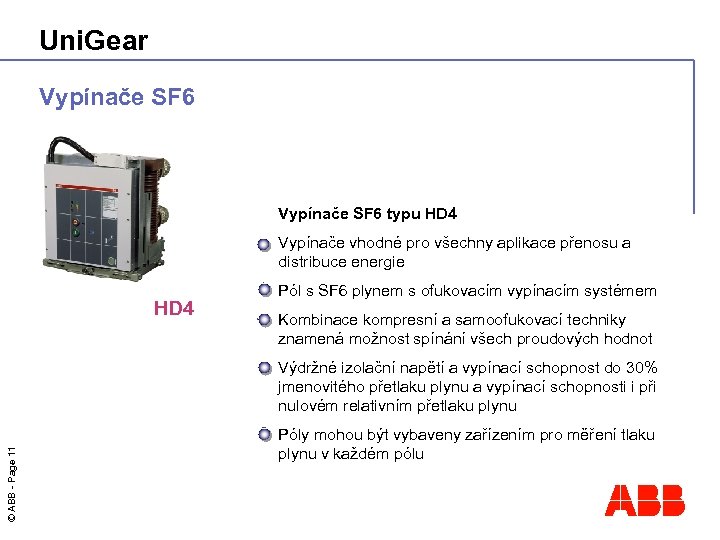

Uni. Gear Vypínače SF 6 typu HD 4 Vypínače vhodné pro všechny aplikace přenosu a distribuce energie HD 4 Pól s SF 6 plynem s ofukovacím vypínacím systémem Kombinace kompresní a samoofukovací techniky znamená možnost spínání všech proudových hodnot © ABB - Page 11 Výdržné izolační napětí a vypínací schopnost do 30% jmenovitého přetlaku plynu a vypínací schopnosti i při nulovém relativním přetlaku plynu Póly mohou být vybaveny zařízením pro měření tlaku plynu v každém pólu

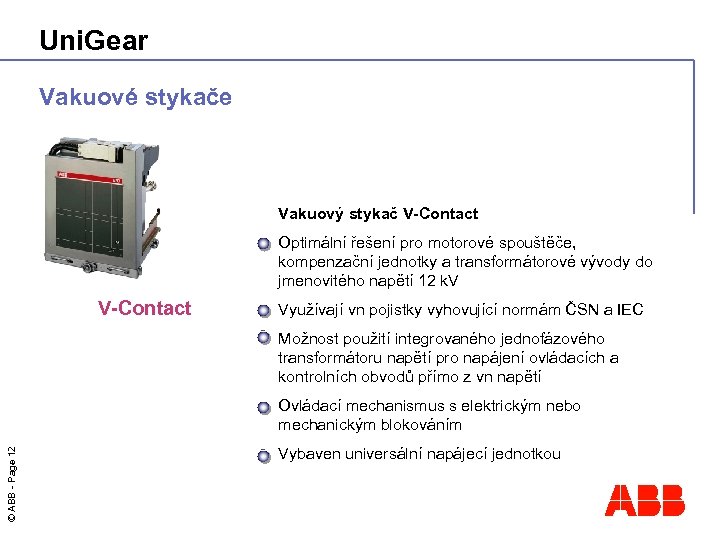

Uni. Gear Vakuové stykače Vakuový stykač V-Contact Optimální řešení pro motorové spouštěče, kompenzační jednotky a transformátorové vývody do jmenovitého napětí 12 k. V V-Contact Využívají vn pojistky vyhovující normám ČSN a IEC Možnost použití integrovaného jednofázového transformátoru napětí pro napájení ovládacích a kontrolních obvodů přímo z vn napětí © ABB - Page 12 Ovládací mechanismus s elektrickým nebo mechanickým blokováním Vybaven universální napájecí jednotkou

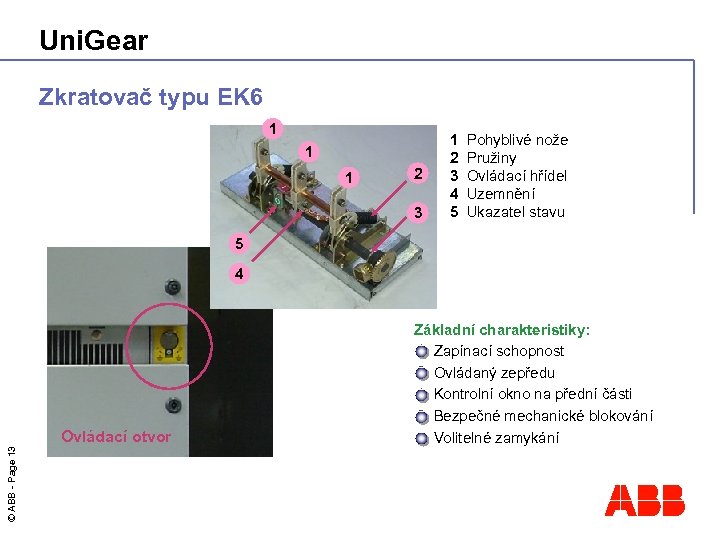

Uni. Gear Zkratovač typu EK 6 1 1 1 2 3 4 5 Pohyblivé nože Pružiny Ovládací hřídel Uzemnění Ukazatel stavu 5 4 © ABB - Page 13 Ovládací otvor Základní charakteristiky: Zapínací schopnost Ovládaný zepředu Kontrolní okno na přední části Bezpečné mechanické blokování Volitelné zamykání

Uni. Gear Systém přípojnic Základní charakteristiky: Odbočky vyrobené z plochých měděných pasů Hlavní přípojnice: ploché pasy až do 2500 A přípojnice tvaru “D” do 4000 A Samonosné přípojnice a odbočky © ABB - Page 14 Odbočky “D” přípojnice

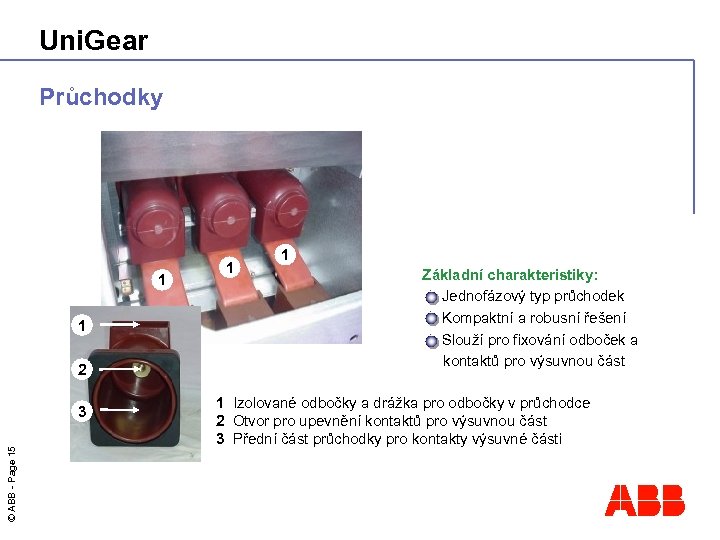

Uni. Gear Průchodky 1 1 2 © ABB - Page 15 3 1 1 Základní charakteristiky: Jednofázový typ průchodek Kompaktní a robusní řešení Slouží pro fixování odboček a kontaktů pro výsuvnou část 1 Izolované odbočky a drážka pro odbočky v průchodce 2 Otvor pro upevnění kontaktů pro výsuvnou část 3 Přední část průchodky pro kontakty výsuvné části

Uni. Gear Zákryty Otevřeny © ABB - Page 16 Zavřeny Prostor vypínače Otevřeny Základní charakteristiky: Kovové zákryty Spojeny se zemí Automaticky ovládány výsuvnou částí Volitelné zamykání Zavřeny Prostor pro výs. část měření

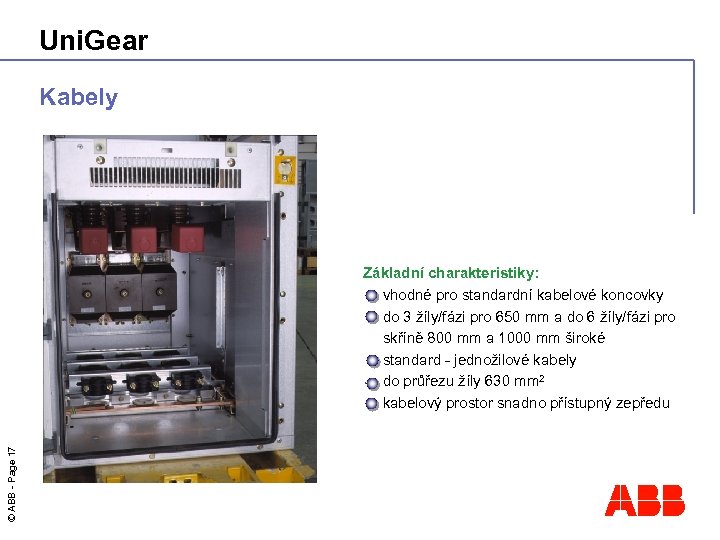

Uni. Gear Kabely © ABB - Page 17 Základní charakteristiky: vhodné pro standardní kabelové koncovky do 3 žíly/fázi pro 650 mm a do 6 žíly/fázi pro skříně 800 mm a 1000 mm široké standard - jednožilové kabely do průřezu žíly 630 mm 2 kabelový prostor snadno přístupný zepředu

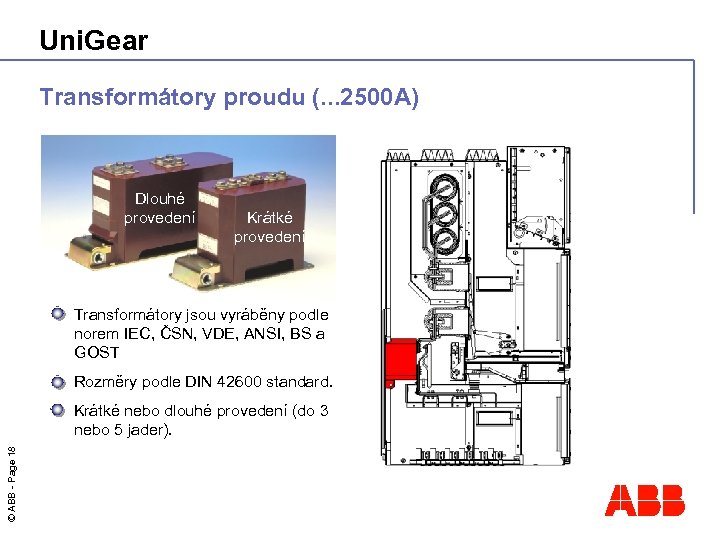

Uni. Gear Transformátory proudu (. . . 2500 A) Dlouhé provedení Krátké provedení Transformátory jsou vyráběny podle norem IEC, ČSN, VDE, ANSI, BS a GOST Rozměry podle DIN 42600 standard. © ABB - Page 18 Krátké nebo dlouhé provedení (do 3 nebo 5 jader).

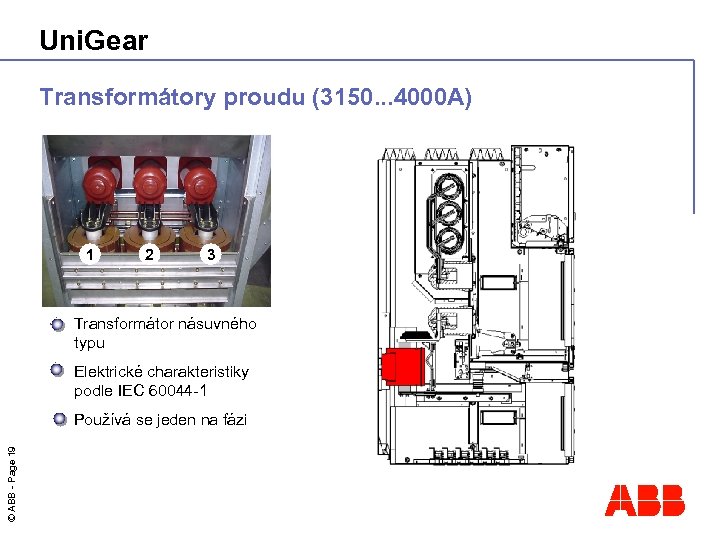

Uni. Gear Transformátory proudu (3150. . . 4000 A) Medium Size 1 2 3 Transformátor násuvného typu Elektrické charakteristiky podle IEC 60044 -1 © ABB - Page 19 Používá se jeden na fázi

Uni. Gear Transformátory napětí Rozměry podle DIN 42600. Transformátory jsou vyráběny podle norem IEC, ČSN, VDE, ANSI, BS a GOST © ABB - Page 20 Typy: Pro pevnou montáž bez pojistek Pro výsuvnou montáž s pojistkami Výsuvný podvozek

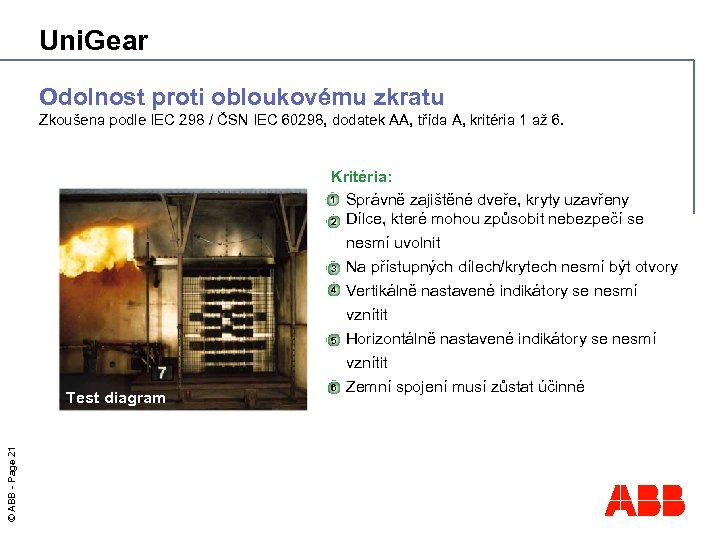

Uni. Gear Odolnost proti obloukovému zkratu Zkoušena podle IEC 298 / ČSN IEC 60298, dodatek AA, třída A, kritéria 1 až 6. Kritéria: 1 Správně zajištěné dveře, kryty uzavřeny 2 Dílce, které mohou způsobit nebezpečí se nesmí uvolnit 3 4 5 © ABB - Page 21 Test diagram 6 Na přístupných dílech/krytech nesmí být otvory Vertikálně nastavené indikátory se nesmí vznítit Horizontálně nastavené indikátory se nesmí vznítit Zemní spojení musí zůstat účinné

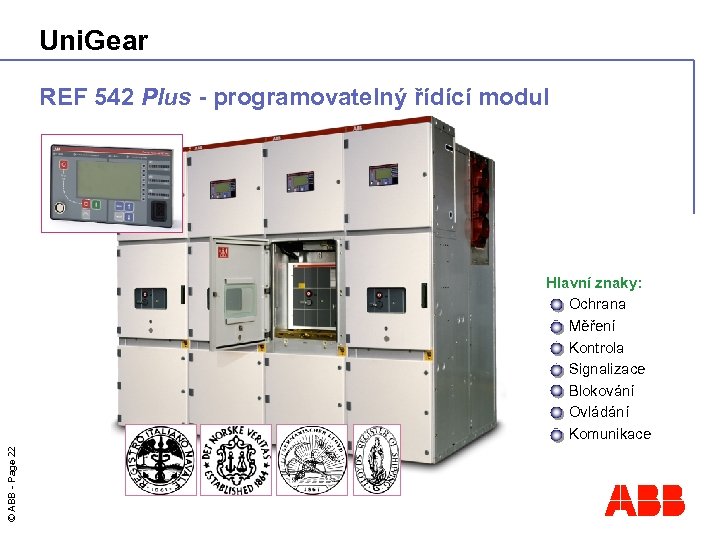

Uni. Gear REF 542 Plus - programovatelný řídící modul © ABB - Page 22 Hlavní znaky: Ochrana Měření Kontrola Signalizace Blokování Ovládání Komunikace
