ABB Automation Products Gmb H Кориолисовый массовый расходомер

ABB Automation Products Gmb. H Кориолисовый массовый расходомер FCM 2000 Обзор http: //www. qelec. ru/catalog/monitoring/382/ PM Frank Frenzel © 2005 -02 ABB Automation Products Gmb. H FCM 2000_Market Approach. ppt PM Frenzel

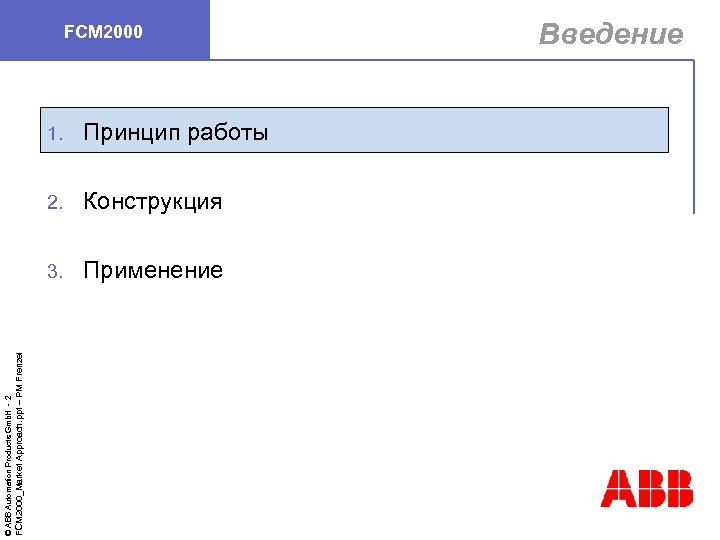

FCM 2000_Market Approach. ppt – PM Frenzel © ABB Automation Products Gmb. H - 2 FCM 2000 1. Принцип работы 2. Конструкция 3. Применение Введение

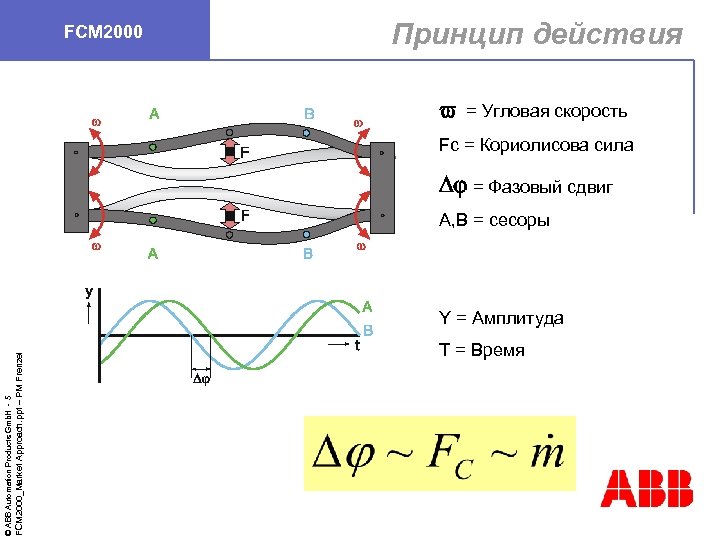

FCM 2000 Принцип действия v = Угловая скорость Fc = Кориолисова сила Dj = Фазовый сдвиг A, B = сесоры FCM 2000_Market Approach. ppt – PM Frenzel © ABB Automation Products Gmb. H - 5 Y = Амплитуда T = Время

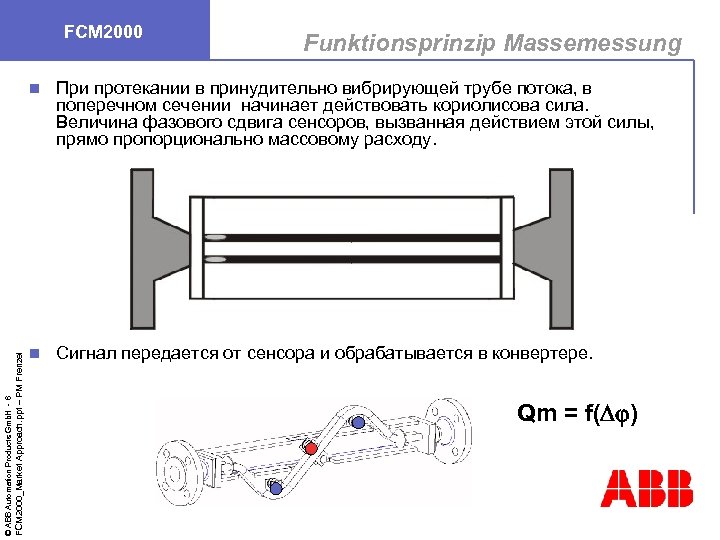

FCM 2000 Funktionsprinzip Massemessung FCM 2000_Market Approach. ppt – PM Frenzel © ABB Automation Products Gmb. H - 6 n При протекании в принудительно вибрирующей трубе потока, в поперечном сечении начинает действовать кориолисова сила. Величина фазового сдвига сенсоров, вызванная действием этой силы, прямо пропорционально массовому расходу. n Сигнал передается от сенсора и обрабатывается в конвертере. Qm = f(Dj)

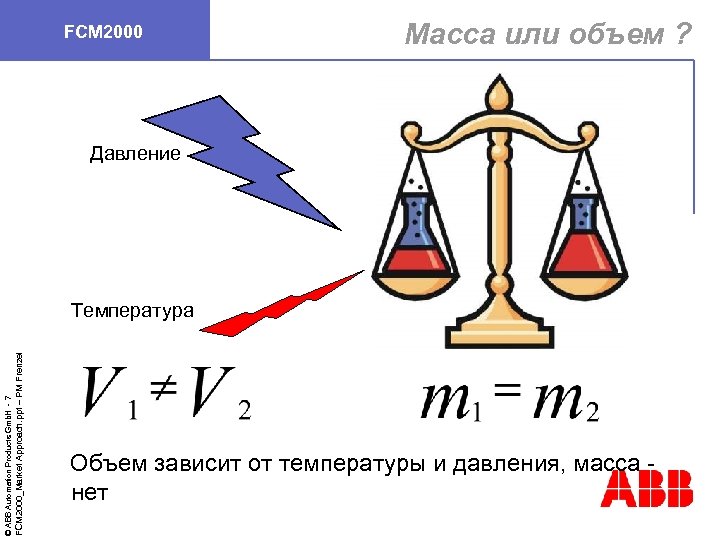

FCM 2000 Масса или объем ? Давление FCM 2000_Market Approach. ppt – PM Frenzel © ABB Automation Products Gmb. H - 7 Температура Объем зависит от температуры и давления, масса нет

FCM 2000 Принцип измерения плотности Значение резонансной частоты зависит от плотности жидкости n Частота принудительных колебаний подбирается конвертером таким образом, чтобы система была в резонансе n FCM 2000_Market Approach. ppt – PM Frenzel Конструкция из 2 -х труб колеблется с резонансной частотой n © ABB Automation Products Gmb. H - 8 n Изменение плотности производит изменение частоты резонанса на значение f. n Наличие температурного сенсора обеспечивает компенсацию измеренной плотности. f. Res = f(плотность)

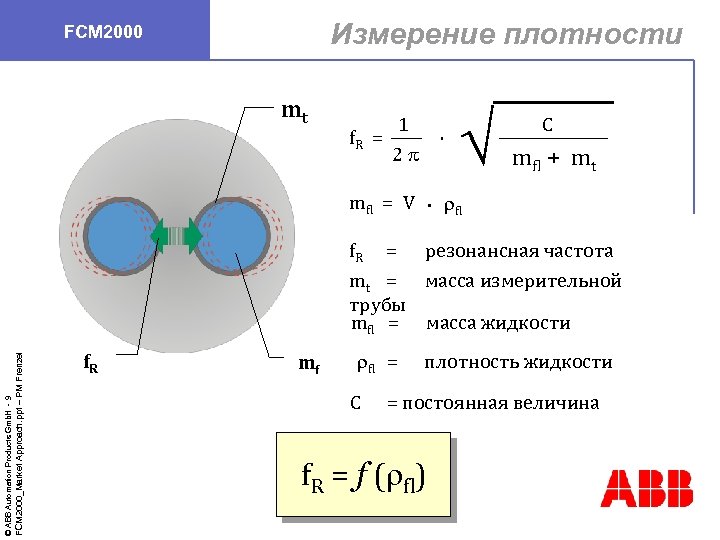

Измерение плотности FCM 2000 mt f. R = 1 . 2 mfl = V C mfl + mt . fl FCM 2000_Market Approach. ppt – PM Frenzel © ABB Automation Products Gmb. H - 9 f. R = резонансная частота mt = масса измерительной трубы mfl = масса жидкости f. R mf fl = C плотность жидкости = постоянная величина f. R = f ( fl)

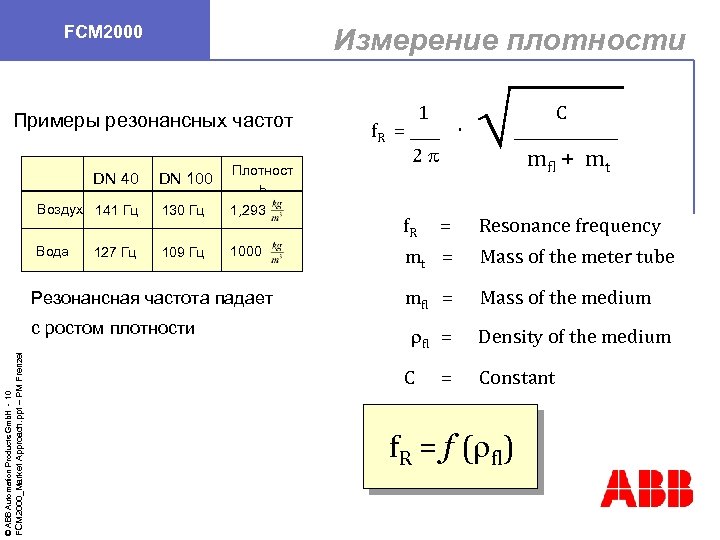

FCM 2000 Измерение плотности Примеры резонансных частот DN 100 Плотност ь Воздух 141 Гц 130 Гц 1, 293 Вода 109 Гц 1000 DN 40 127 Гц Резонансная частота падает FCM 2000_Market Approach. ppt – PM Frenzel © ABB Automation Products Gmb. H - 10 с ростом плотности f. R = 1 . 2 f. R = C mfl + mt Resonance frequency mt = Mass of the meter tube mfl = Mass of the medium fl = C = Density of the medium Constant f. R = f ( fl)

Рекомендации по установке FCM 2000_Market Approach. ppt – PM Frenzel © ABB Automation Products Gmb. H - 11 Оптимальной является установка в вертикально поднимающемся потоке из-за минимального воздействия Две опоры должны быть газовых пузырей и установлены симметрично на возможности небольшом расстоянии от самодренирования фланцев Самодренирование при наклоне Проблемная установка Установка в наивысшей точке трубопровода может быть причиной воздушных карманов Установка на выходе из трубы со свободным истечением

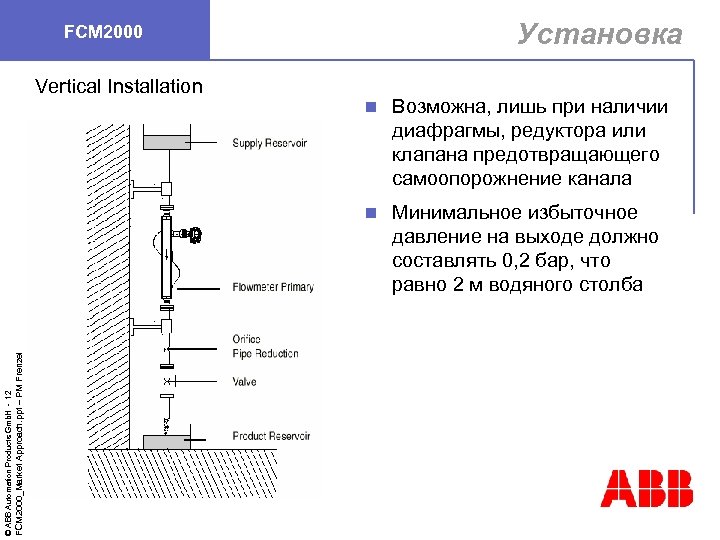

Установка FCM 2000 Vertical Installation FCM 2000_Market Approach. ppt – PM Frenzel Возможна, лишь при наличии диафрагмы, редуктора или клапана предотвращающего самоопорожнение канала n © ABB Automation Products Gmb. H - 12 n Минимальное избыточное давление на выходе должно составлять 0, 2 бар, что равно 2 м водяного столба

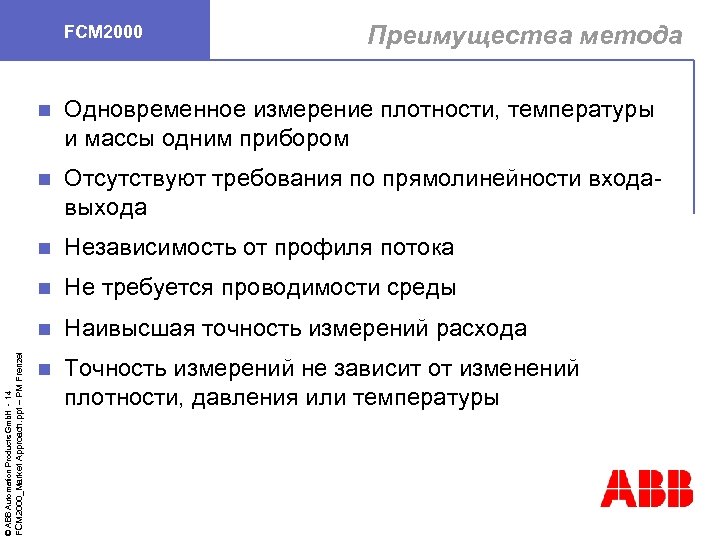

FCM 2000 Преимущества метода Отсутствуют требования по прямолинейности входавыхода n Независимость от профиля потока n Не требуется проводимости среды n FCM 2000_Market Approach. ppt – PM Frenzel Одновременное измерение плотности, температуры и массы одним прибором n © ABB Automation Products Gmb. H - 14 n Наивысшая точность измерений расхода n Точность измерений не зависит от изменений плотности, давления или температуры

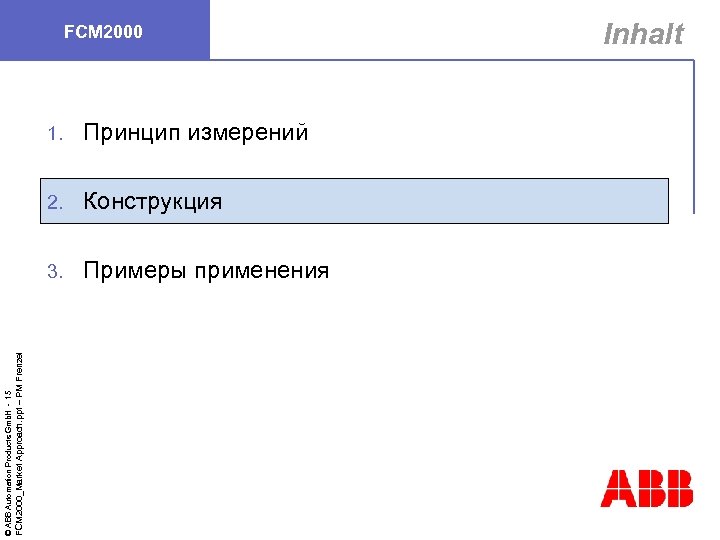

FCM 2000_Market Approach. ppt – PM Frenzel © ABB Automation Products Gmb. H - 15 FCM 2000 1. Принцип измерений 2. Конструкция 3. Примеры применения Inhalt

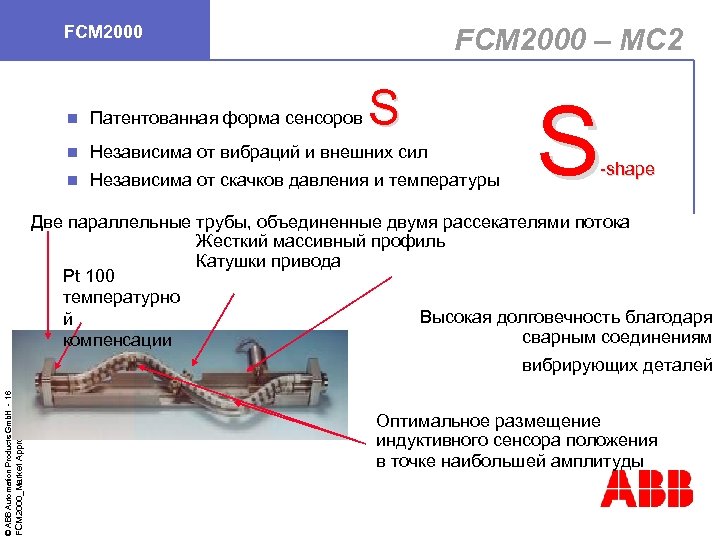

FCM 2000 – MC 2 S Независима от вибраций и внешних сил n FCM 2000_Market Approach. ppt – PM Frenzel Патентованная форма сенсоров n © ABB Automation Products Gmb. H - 16 n Независима от скачков давления и температуры S -shape Две параллельные трубы, объединенные двумя рассекателями потока Жесткий массивный профиль Катушки привода Pt 100 температурно Высокая долговечность благодаря й сварным соединениям компенсации вибрирующих деталей Оптимальное размещение индуктивного сенсора положения в точке наибольшей амплитуды

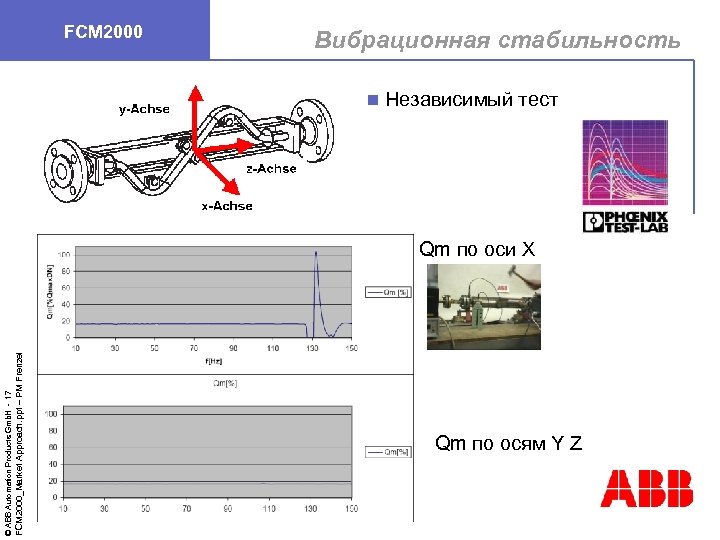

FCM 2000_Market Approach. ppt – PM Frenzel © ABB Automation Products Gmb. H - 17 FCM 2000 Вибрационная стабильность n Независимый тест Qm по оси X Qm по осям Y Z

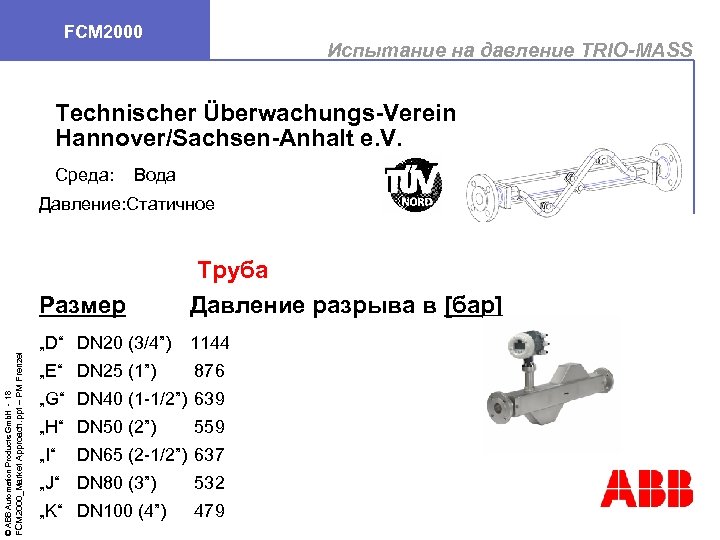

FCM 2000 Испытание на давление TRIO-MASS Technischer Überwachungs-Verein Hannover/Sachsen-Anhalt e. V. Среда: Вода Давление: Статичное FCM 2000_Market Approach. ppt – PM Frenzel © ABB Automation Products Gmb. H - 18 Размер Труба Давление разрыва в [бар] „D“ DN 20 (3/4”) 1144 „E“ DN 25 (1”) 876 „G“ DN 40 (1 -1/2”) 639 „H“ DN 50 (2”) „I“ 559 DN 65 (2 -1/2”) 637 „J“ DN 80 (3”) 532 „K“ DN 100 (4”) 479

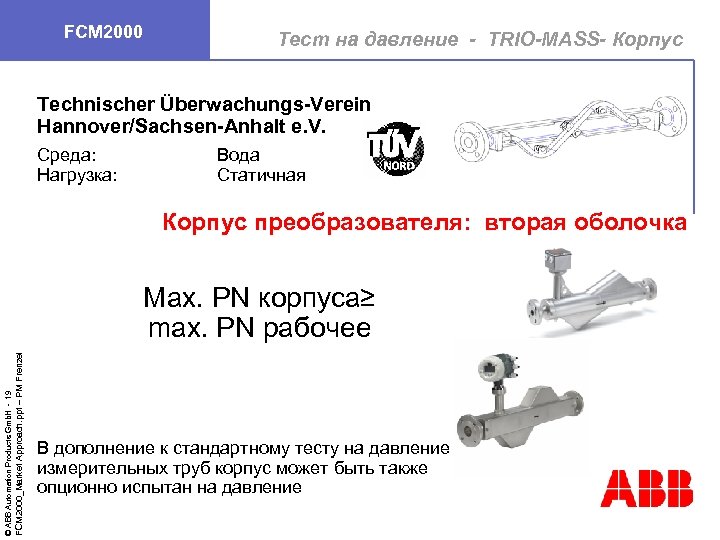

FCM 2000 Тест на давление - TRIO-MASS- Корпус Technischer Überwachungs-Verein Hannover/Sachsen-Anhalt e. V. Среда: Нагрузка: Вода Статичная Корпус преобразователя: вторая оболочка FCM 2000_Market Approach. ppt – PM Frenzel © ABB Automation Products Gmb. H - 19 Max. PN корпуса≥ max. PN рабочее В дополнение к стандартному тесту на давление измерительных труб корпус может быть также опционно испытан на давление

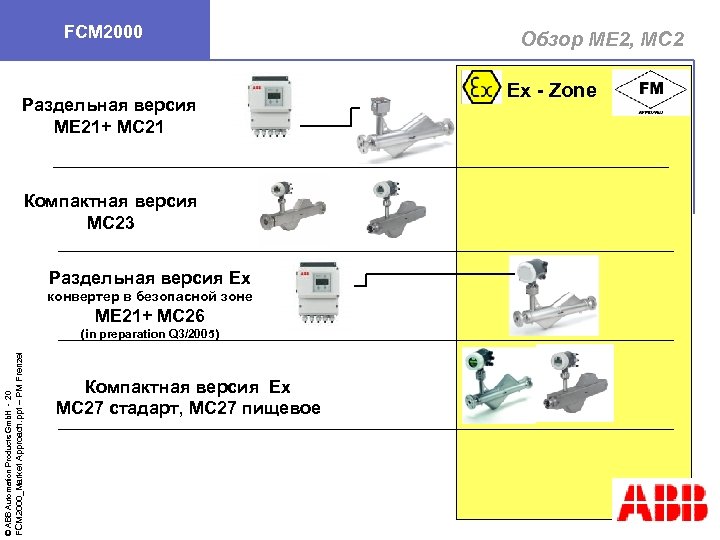

FCM 2000 Раздельная версия ME 21+ MC 21 Компактная версия MC 23 Раздельная версия Ex конвертер в безопасной зоне ME 21+ MC 26 FCM 2000_Market Approach. ppt – PM Frenzel © ABB Automation Products Gmb. H - 20 (in preparation Q 3/2005) Компактная версия Ex MC 27 стадарт, MC 27 пищевое Обзор ME 2, MC 2 Ex - Zone

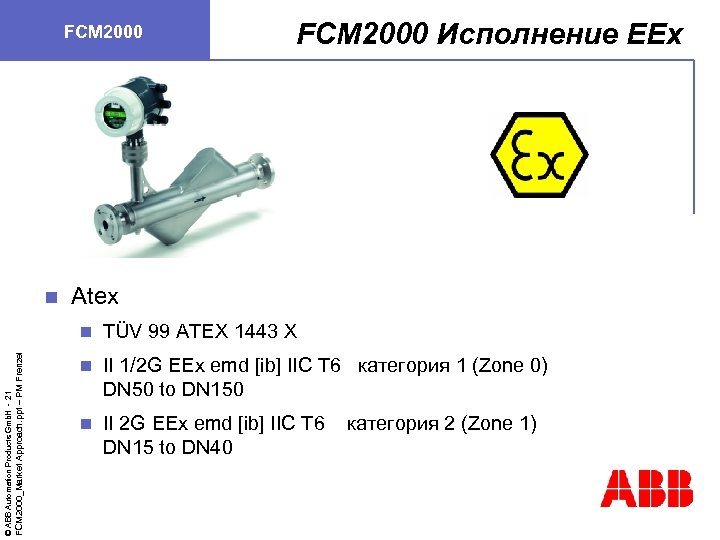

FCM 2000 n FCM 2000 Исполнение EEx Atex FCM 2000_Market Approach. ppt – PM Frenzel © ABB Automation Products Gmb. H - 21 n TÜV 99 ATEX 1443 X n II 1/2 G EEx emd [ib] IIC T 6 категория 1 (Zone 0) DN 50 to DN 150 n II 2 G EEx emd [ib] IIC T 6 категория 2 (Zone 1) DN 15 to DN 40

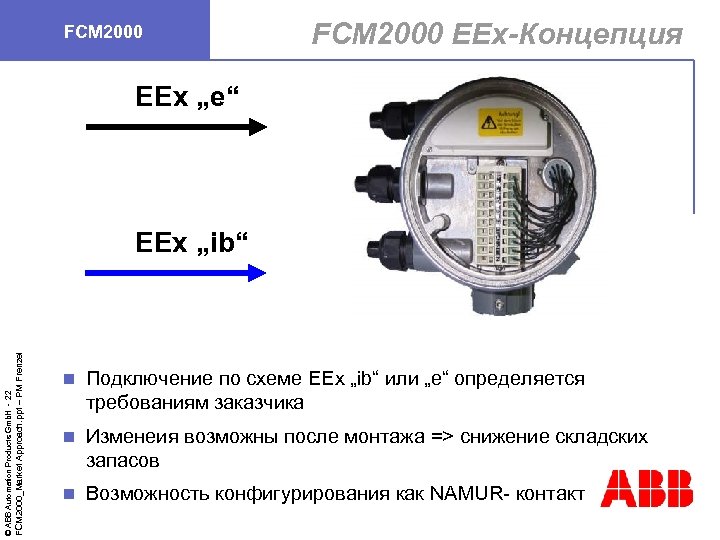

FCM 2000 EEx-Концепция EEx „e“ FCM 2000_Market Approach. ppt – PM Frenzel © ABB Automation Products Gmb. H - 22 EEx „ib“ n Подключение по схеме EEx „ib“ или „e“ определяется требованиям заказчика n Изменеия возможны после монтажа => снижение складских запасов n Возможность конфигурирования как NAMUR- контакт

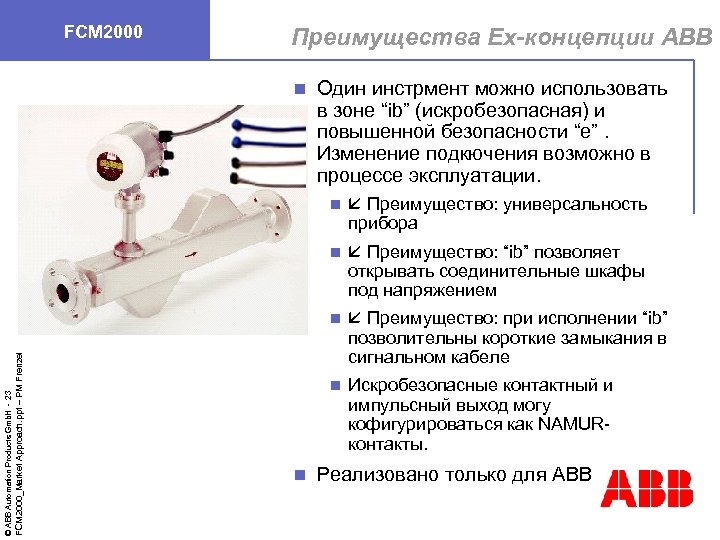

FCM 2000 Преимущества Ex-концепции ABB n Один инстрмент можно использовать в зоне “ib” (искробезопасная) и повышенной безопасности “e”. Изменение подкючения возможно в процессе эксплуатации. FCM 2000_Market Approach. ppt – PM Frenzel Преимущество: “ib” позволяет открывать соединительные шкафы под напряжением n Преимущество: при исполнении “ib” позволительны короткие замыкания в сигнальном кабеле n n Преимущество: универсальность прибора n © ABB Automation Products Gmb. H - 23 n Искробезопасные контактный и импульсный выход могу кофигурироваться как NAMURконтакты. Реализовано только для ABB

FCM 2000 EEx-концепция Макс. Толщина ТЗП : 100 mm. max. 100 mm В том числе с теплоизоляцией корпуса n FCM 2000_Market Approach. ppt – PM Frenzel Максимальная рабочая температура 180 °C n © ABB Automation Products Gmb. H - 24 n

FCM 2000 Class I, Div. 2 Area, Zone 2 Безопасная зона MC 27 C FCM 2000_Market Approach. ppt – PM Frenzel © ABB Automation Products Gmb. H - 25 MC 26 C ME 21 O ME 21 T MC 26 C АСУ технологического процесса Class I, Div. 1 Area, Zone 1 Class I, Div. 1 ME 21 O Conduit Seals ABB брон. кабель Cable Seals I/O кабель, 4 -20 m. A in conduit

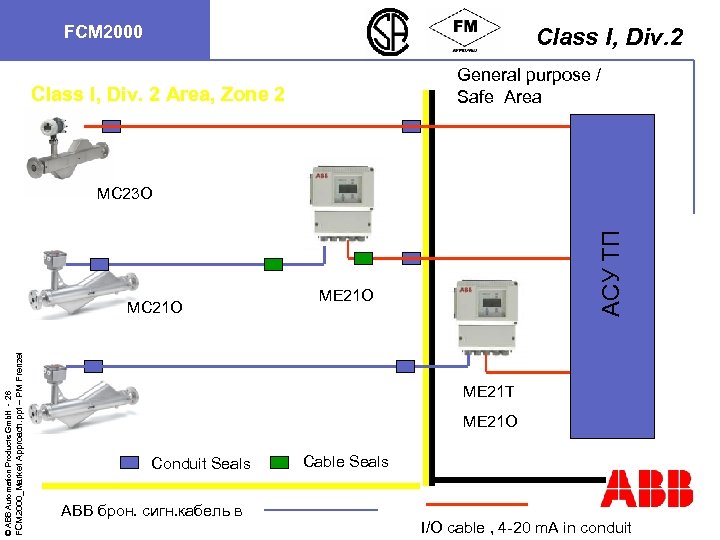

FCM 2000 Class I, Div. 2 General purpose / Safe Area Class I, Div. 2 Area, Zone 2 FCM 2000_Market Approach. ppt – PM Frenzel © ABB Automation Products Gmb. H - 26 MC 21 O АСУ ТП MC 23 O ME 21 T ME 21 O Conduit Seals ABB брон. сигн. кабель в Cable Seals I/O cable , 4 -20 m. A in conduit

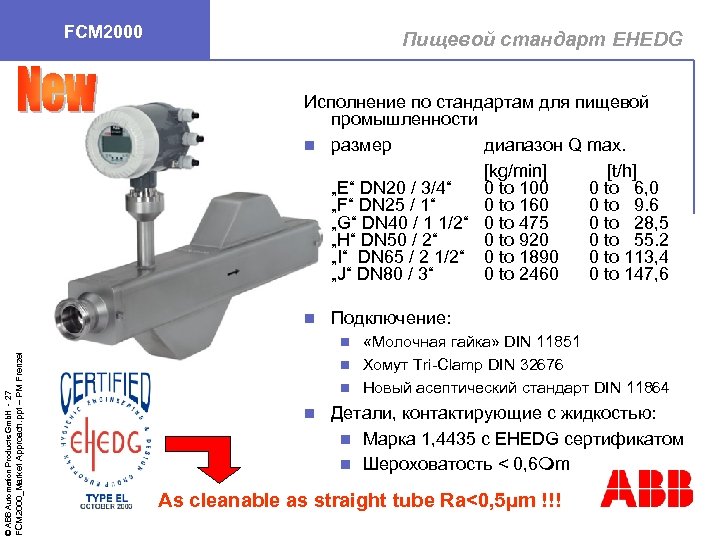

FCM 2000 Пищевой стандарт EHEDG Исполнение по стандартам для пищевой промышленности n размер диапазон Q max. [kg/min] [t/h] „E“ DN 20 / 3/4“ 0 to 100 0 to 6, 0 „F“ DN 25 / 1“ 0 to 160 0 to 9. 6 „G“ DN 40 / 1 1/2“ 0 to 475 0 to 28, 5 „H“ DN 50 / 2“ 0 to 920 0 to 55. 2 „I“ DN 65 / 2 1/2“ 0 to 1890 0 to 113, 4 „J“ DN 80 / 3“ 0 to 2460 0 to 147, 6 n Подключение: «Молочная гайка» DIN 11851 n Хомут Tri-Clamp DIN 32676 n Новый асептический стандарт DIN 11864 FCM 2000_Market Approach. ppt – PM Frenzel © ABB Automation Products Gmb. H - 27 n n Детали, контактирующие с жидкостью: n Марка 1, 4435 с EHEDG сертификатом n Шероховатость < 0, 6 m As cleanable as straight tube Ra<0, 5μm !!!

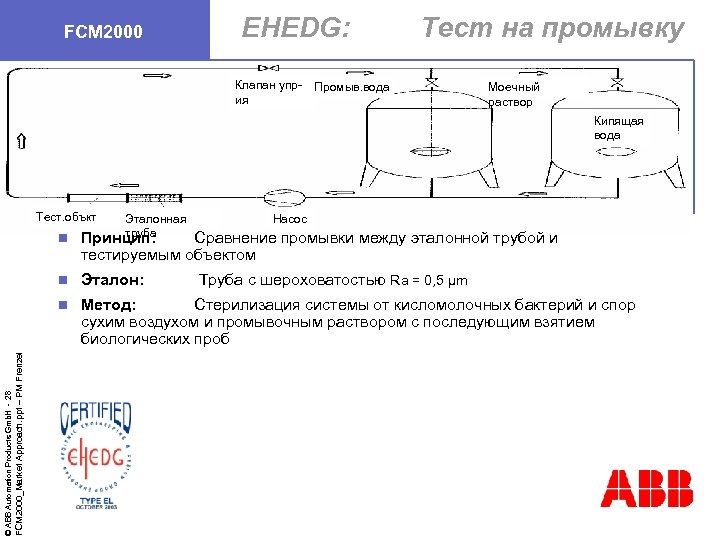

FCM 2000 EHEDG: Клапан уприя Тест на промывку Промыв. вода Моечный раствор Кипящая вода Тест. объкт Эталон: n FCM 2000_Market Approach. ppt – PM Frenzel n © ABB Automation Products Gmb. H - 28 n Эталонная труба Принцип: Насос Метод: Стерилизация системы от кисломолочных бактерий и спор сухим воздухом и промывочным раствором с последующим взятием биологических проб Сравнение промывки между эталонной трубой и тестируемым объектом Труба с шероховатостью Ra = 0, 5 µm

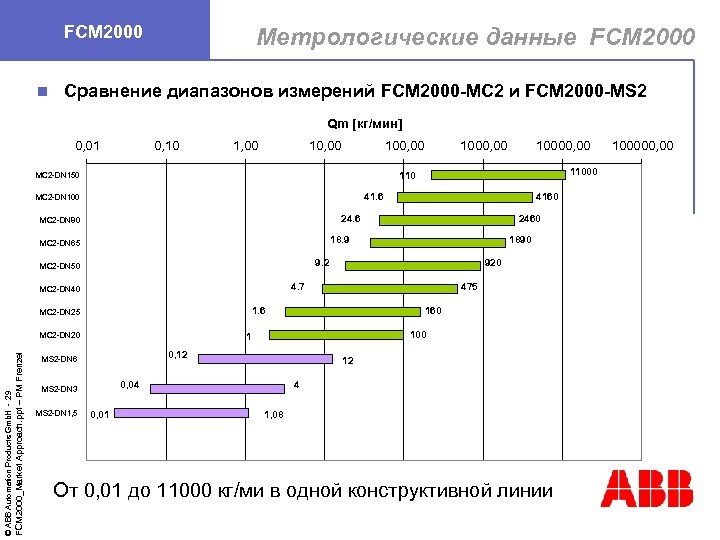

FCM 2000 n Метрологические данные FCM 2000 Сравнение диапазонов измерений FCM 2000 -MC 2 и FCM 2000 -MS 2 Qm [кг/мин] 0, 01 0, 10 1, 00 100, 00 4160 24. 6 MC 2 -DN 80 2460 18. 9 MC 2 -DN 65 1890 9. 2 MC 2 -DN 50 920 4. 7 MC 2 -DN 40 475 1. 6 MC 2 -DN 25 MC 2 -DN 20 FCM 2000_Market Approach. ppt – PM Frenzel 11000 41. 6 MC 2 -DN 100 © ABB Automation Products Gmb. H - 29 10000, 00 110 MC 2 -DN 150 160 100 1 0, 12 MS 2 -DN 6 12 0, 04 MS 2 -DN 3 MS 2 -DN 1, 5 1000, 00 0, 01 4 1, 08 От 0, 01 до 11000 кг/ми в одной конструктивной линии 100000, 00

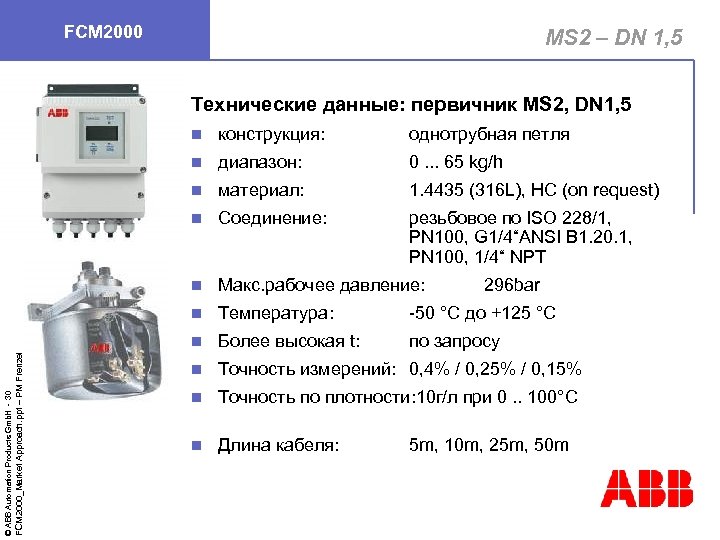

FCM 2000 MS 2 – DN 1, 5 Технические данные: первичник MS 2, DN 1, 5 однотрубная петля диапазон: 0. . . 65 kg/h n материал: 1. 4435 (316 L), HC (on request) n Соединение: резьбовое по ISO 228/1, PN 100, G 1/4“ANSI B 1. 20. 1, PN 100, 1/4“ NPT n Макс. рабочее давление: n Температура: -50 °C до +125 °C n FCM 2000_Market Approach. ppt – PM Frenzel конструкция: n © ABB Automation Products Gmb. H - 30 n Более высокая t: по запросу n Точность измерений: 0, 4% / 0, 25% / 0, 15% n Точность по плотности: 10 г/л при 0. . 100°C n Длина кабеля: 296 bar 5 m, 10 m, 25 m, 50 m

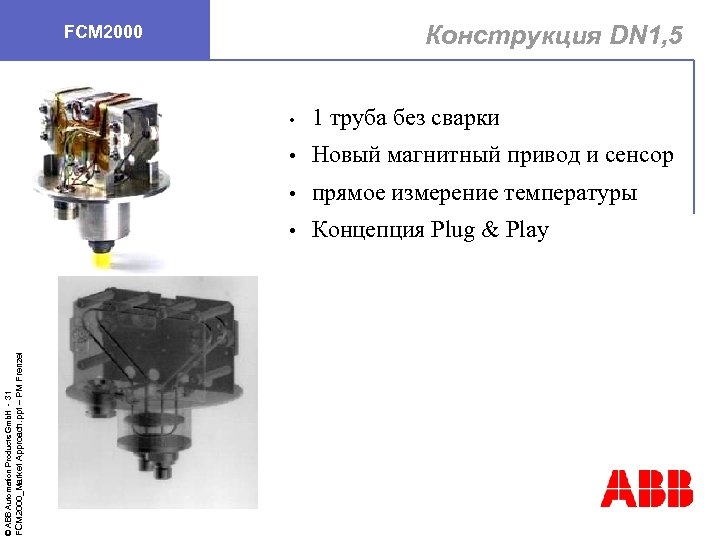

Конструкция DN 1, 5 FCM 2000 Новый магнитный привод и сенсор • прямое измерение температуры • FCM 2000_Market Approach. ppt – PM Frenzel 1 труба без сварки • © ABB Automation Products Gmb. H - 31 • Концепция Plug & Play

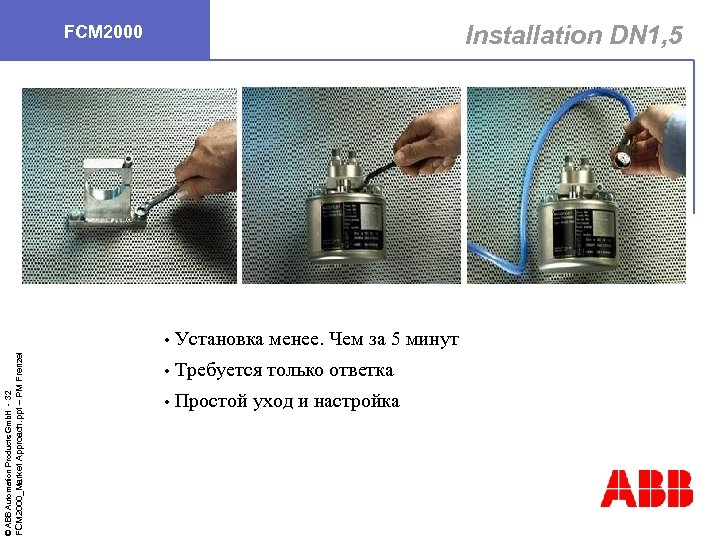

Installation DN 1, 5 FCM 2000_Market Approach. ppt – PM Frenzel © ABB Automation Products Gmb. H - 32 • Установка менее. Чем за 5 минут • Требуется только ответка • Простой уход и настройка

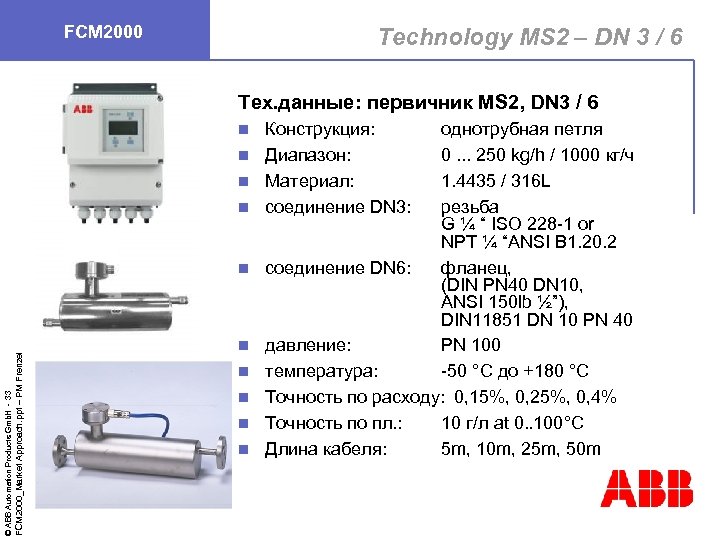

FCM 2000 Technology MS 2 – DN 3 / 6 Тех. данные: первичник MS 2, DN 3 / 6 Конструкция: n Диапазон: n Материал: n соединение DN 3: n FCM 2000_Market Approach. ppt – PM Frenzel © ABB Automation Products Gmb. H - 33 n n n однотрубная петля 0. . . 250 kg/h / 1000 кг/ч 1. 4435 / 316 L резьба G ¼ “ ISO 228 -1 or NPT ¼ “ANSI B 1. 20. 2 соединение DN 6: фланец, (DIN PN 40 DN 10, ANSI 150 lb ½”), DIN 11851 DN 10 PN 40 давление: PN 100 температура: -50 °C до +180 °C Точность по расходу: 0, 15%, 0, 25%, 0, 4% Точность по пл. : 10 г/л at 0. . 100°C Длина кабеля: 5 m, 10 m, 25 m, 50 m

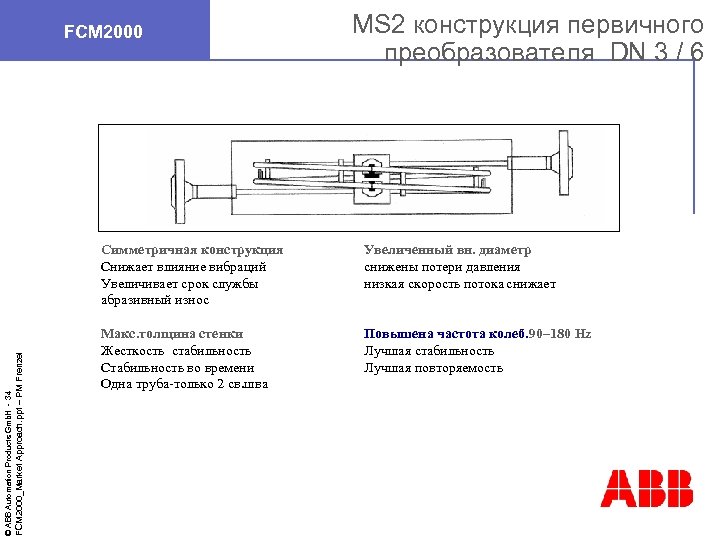

FCM 2000 MS 2 конструкция первичного преобразователя DN 3 / 6 FCM 2000_Market Approach. ppt – PM Frenzel © ABB Automation Products Gmb. H - 34 Симметричная конструкция Снижает влияние вибраций Увеличивает срок службы абразивный износ Увеличенный вн. диаметр снижены потери давления низкая скорость потока снижает Макс. толщина стенки Жесткость стабильность Стабильность во времени Одна труба-только 2 св. шва Повышена частота колеб. 90– 180 Hz Лучшая стабильность Лучшая повторяемость

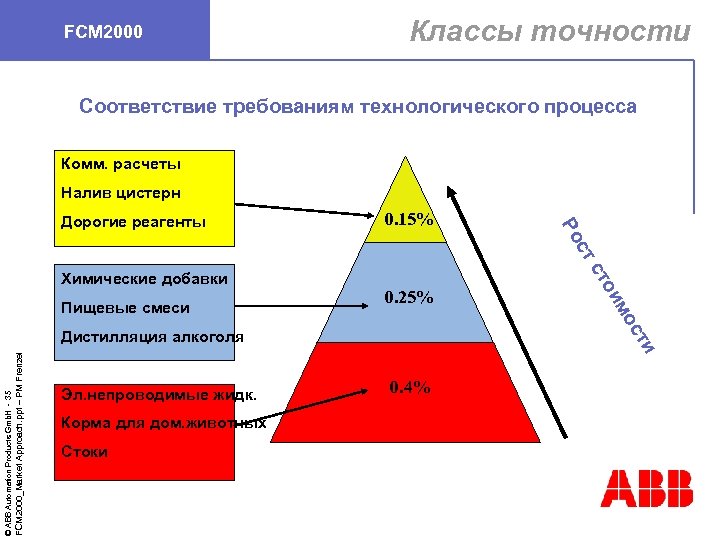

FCM 2000 Классы точности Соответствие требованиям технологического процесса Комм. расчеты Налив цистерн FCM 2000_Market Approach. ppt – PM Frenzel © ABB Automation Products Gmb. H - 35 Корма для дом. животных Стоки и Эл. непроводимые жидк. ст Дистилляция алкоголя мо 0. 25% ои Пищевые смеси ст Химические добавки 0. 15% ст Ро Дорогие реагенты 0. 4%

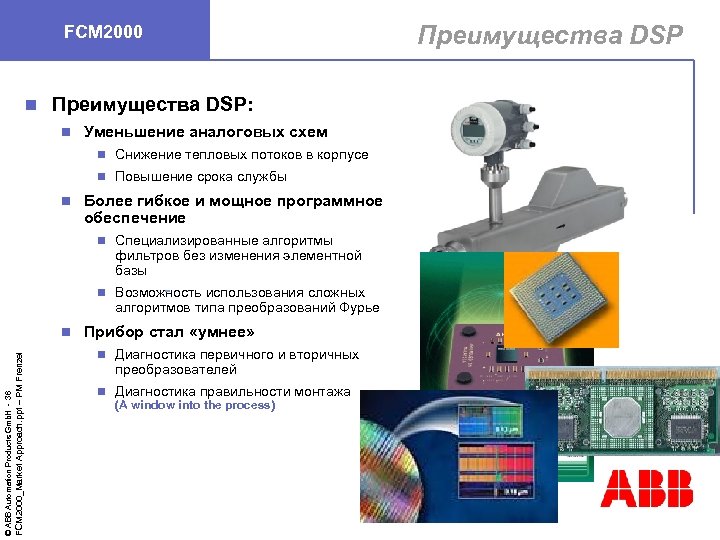

Преимущества DSP FCM 2000 n Преимущества DSP: n Уменьшение аналоговых схем n Снижение тепловых потоков в корпусе n Повышение срока службы n Более гибкое и мощное программное обеспечение n Специализированные алгоритмы фильтров без изменения элементной базы n Возможность использования сложных алгоритмов типа преобразований Фурье FCM 2000_Market Approach. ppt – PM Frenzel © ABB Automation Products Gmb. H - 36 n Прибор стал «умнее» n Диагностика первичного и вторичных преобразователей n Диагностика правильности монтажа (A window into the process)

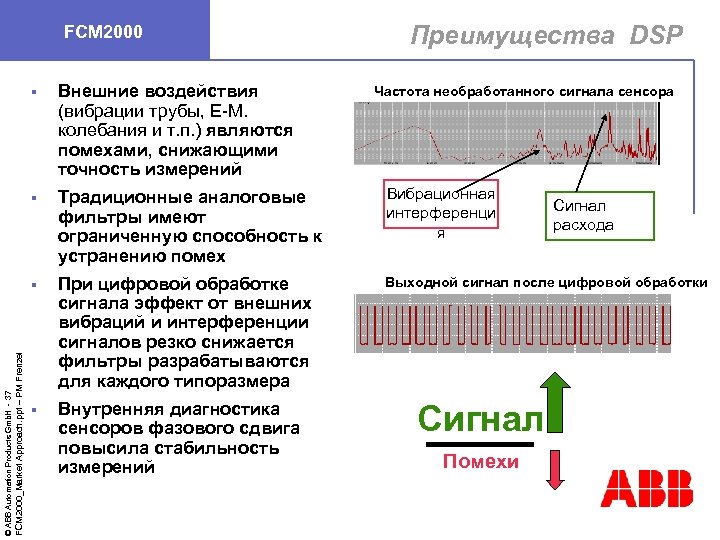

FCM 2000 Преимущества DSP Традиционные аналоговые фильтры имеют ограниченную способность к устранению помех Вибрационная интерференци я § FCM 2000_Market Approach. ppt – PM Frenzel Внешние воздействия (вибрации трубы, E-M. колебания и т. п. ) являются помехами, снижающими точность измерений § © ABB Automation Products Gmb. H - 37 § При цифровой обработке сигнала эффект от внешних вибраций и интерференции сигналов резко снижается фильтры разрабатываются для каждого типоразмера Выходной сигнал после цифровой обработки § Внутренняя диагностика сенсоров фазового сдвига повысила стабильность измерений Частота необработанного сигнала сенсора Сигнал Помехи Сигнал расхода

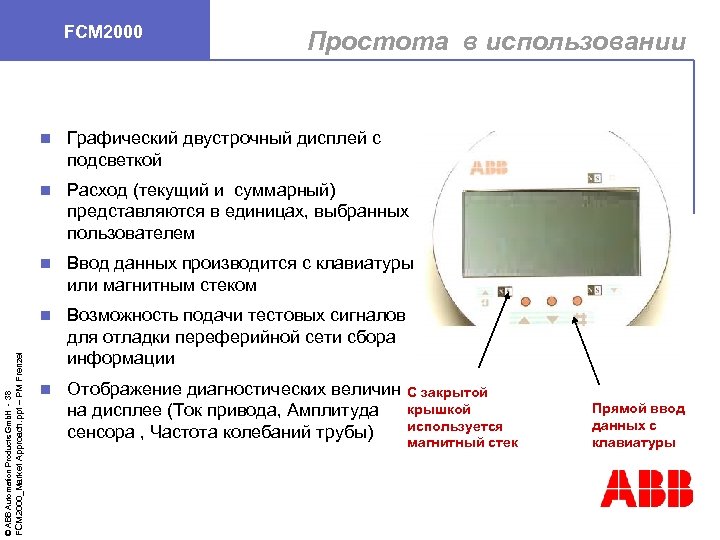

FCM 2000 Простота в использовании Расход (текущий и суммарный) представляются в единицах, выбранных пользователем n Ввод данных производится с клавиатуры или магнитным стеком n FCM 2000_Market Approach. ppt – PM Frenzel Графический двустрочный дисплей с подсветкой n © ABB Automation Products Gmb. H - 38 n Возможность подачи тестовых сигналов для отладки переферийной сети сбора информации n Отображение диагностических величин С закрытой на дисплее (Ток привода, Амплитуда крышкой используется сенсора , Частота колебаний трубы) магнитный стек Прямой ввод данных с клавиатуры

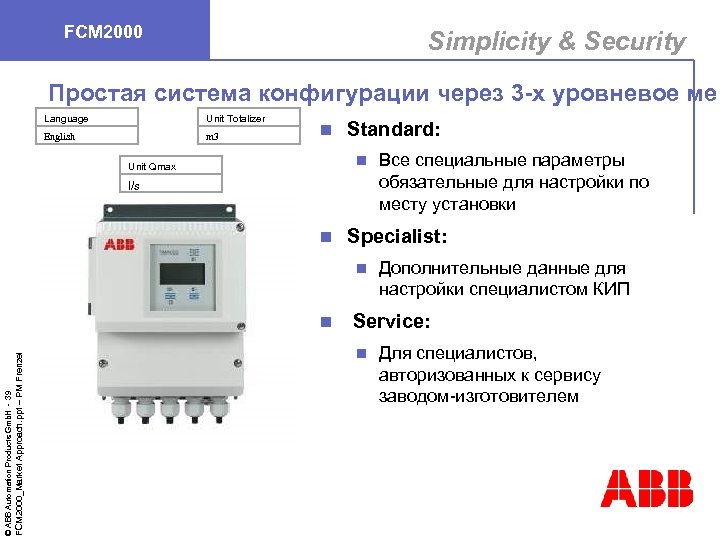

FCM 2000 Simplicity & Security Простая система конфигурации через 3 -х уровневое мен Language Unit Totalizer English m 3 n Standard: n Unit Qmax l/s n Specialist: n FCM 2000_Market Approach. ppt – PM Frenzel © ABB Automation Products Gmb. H - 39 n Все специальные параметры обязательные для настройки по месту установки Дополнительные данные для настройки специалистом КИП Service: n Для специалистов, авторизованных к сервису заводом-изготовителем

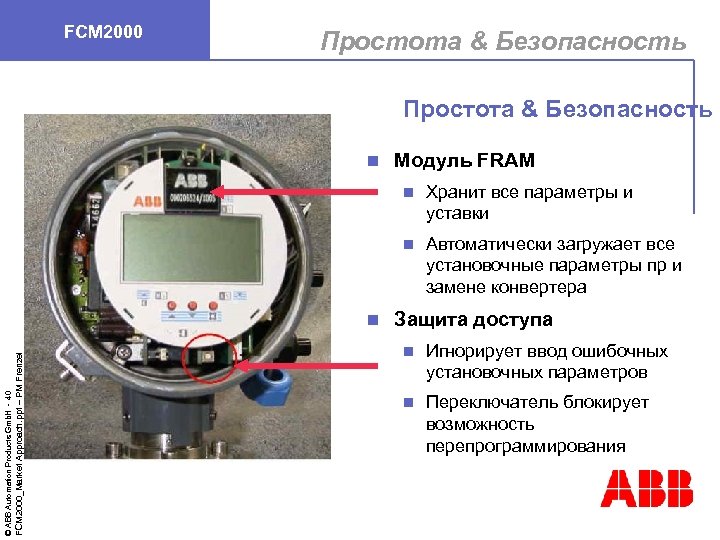

FCM 2000 Простота & Безопасность n Модуль FRAM n n FCM 2000_Market Approach. ppt – PM Frenzel © ABB Automation Products Gmb. H - 40 n Хранит все параметры и уставки Автоматически загружает все установочные параметры пр и замене конвертера Защита доступа n Игнорирует ввод ошибочных установочных параметров n Переключатель блокирует возможность перепрограммирования

FCM 2000 Пломбирование (заказ) Дополнительная защита пломбой от несанкционированно го доступа к конвертеру 2 mm диаметр отверстия в винте FCM 2000_Market Approach. ppt – PM Frenzel © ABB Automation Products Gmb. H - 41 фиксатора крышки Доступ к управлению конвертером по сигнальному кабелю не возможен

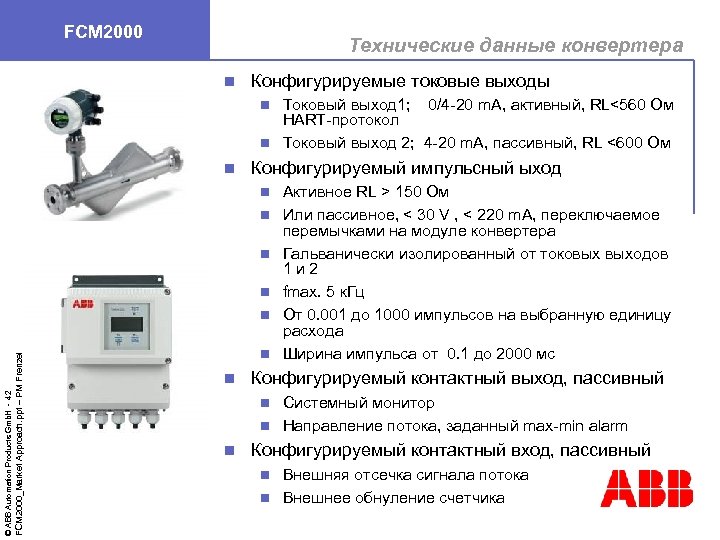

FCM 2000 Технические данные конвертера n Конфигурируемые токовые выходы Токовый выход 1; 0/4 -20 m. A, активный, RL<560 Ом HART-протокол n Токовый выход 2; 4 -20 m. A, пассивный, RL <600 Ом n n Конфигурируемый импульсный ыход n n FCM 2000_Market Approach. ppt – PM Frenzel © ABB Automation Products Gmb. H - 42 n n n Активное RL > 150 Ом Или пассивное, < 30 V , < 220 m. A, переключаемое перемычками на модуле конвертера Гальванически изолированный от токовых выходов 1 и 2 fmax. 5 к. Гц От 0. 001 до 1000 импульсов на выбранную единицу расхода Ширина импульса от 0. 1 до 2000 мс Конфигурируемый контактный выход, пассивный Системный монитор n Направление потока, заданный max-min alarm n n Конфигурируемый контактный вход, пассивный Внешняя отсечка сигнала потока n Внешнее обнуление счетчика n

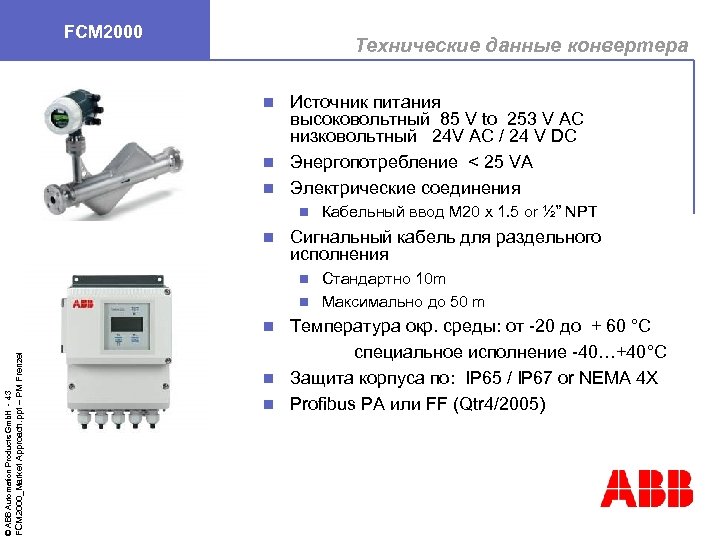

FCM 2000 Технические данные конвертера Источник питания высоковольтный 85 V to 253 V AC низковольтный 24 V AC / 24 V DC n Энергопотребление < 25 VA n Электрические соединения n n n Кабельный ввод M 20 x 1. 5 or ½” NPT Сигнальный кабель для раздельного исполнения Стандартно 10 m n Максимально до 50 m n Температура окр. среды: от -20 до + 60 °C специальное исполнение -40…+40°C n Защита корпуса по: IP 65 / IP 67 or NEMA 4 X n Profibus PA или FF (Qtr 4/2005) FCM 2000_Market Approach. ppt – PM Frenzel © ABB Automation Products Gmb. H - 43 n

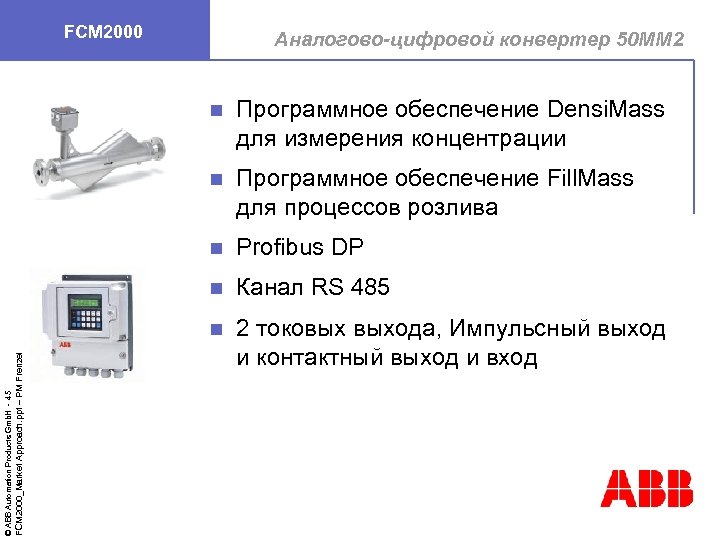

FCM 2000 Аналогово-цифровой конвертер 50 MM 2 Программное обеспечение Fill. Mass для процессов розлива n Profibus DP n Канал RS 485 n FCM 2000_Market Approach. ppt – PM Frenzel Программное обеспечение Densi. Mass для измерения концентрации n © ABB Automation Products Gmb. H - 45 n 2 токовых выхода, Импульсный выход и контактный выход и вход

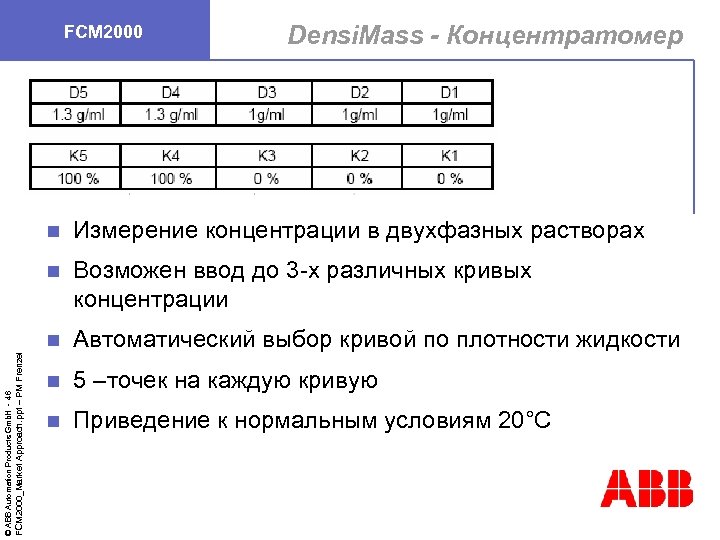

FCM 2000 Densi. Mass - Концентратомер Возможен ввод до 3 -х различных кривых концентрации n FCM 2000_Market Approach. ppt – PM Frenzel Измерение концентрации в двухфазных растворах n © ABB Automation Products Gmb. H - 46 n Автоматический выбор кривой по плотности жидкости n 5 –точек на каждую кривую n Приведение к нормальным условиям 20°C

FCM 2000_Market Approach. ppt – PM Frenzel © ABB Automation Products Gmb. H - 47 FCM 2000 1. Принцип действия 2. Конструкция 3. Применение Inhalt

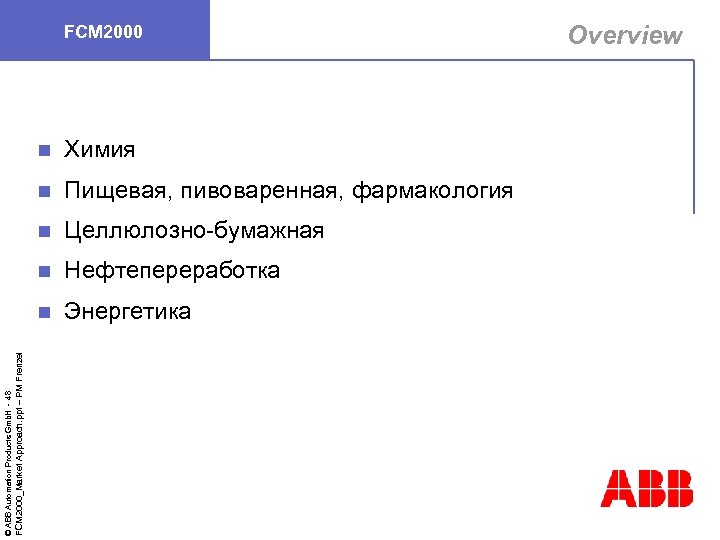

FCM 2000 Пищевая, пивоваренная, фармакология n Целлюлозно-бумажная n Нефтепереработка n FCM 2000_Market Approach. ppt – PM Frenzel Химия n © ABB Automation Products Gmb. H - 48 n Энергетика Overview

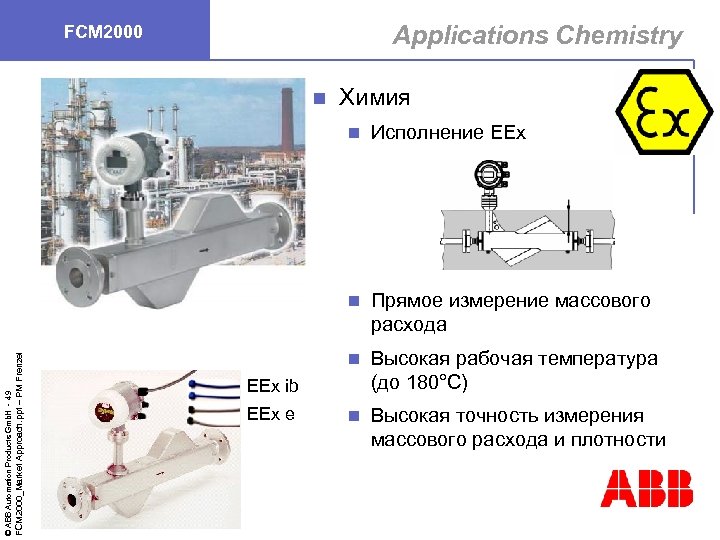

Applications Chemistry FCM 2000 n Химия FCM 2000_Market Approach. ppt – PM Frenzel Исполнение EEx n © ABB Automation Products Gmb. H - 49 n Прямое измерение массового расхода n Высокая рабочая температура (до 180°C) n Высокая точность измерения массового расхода и плотности EEx ib EEx e

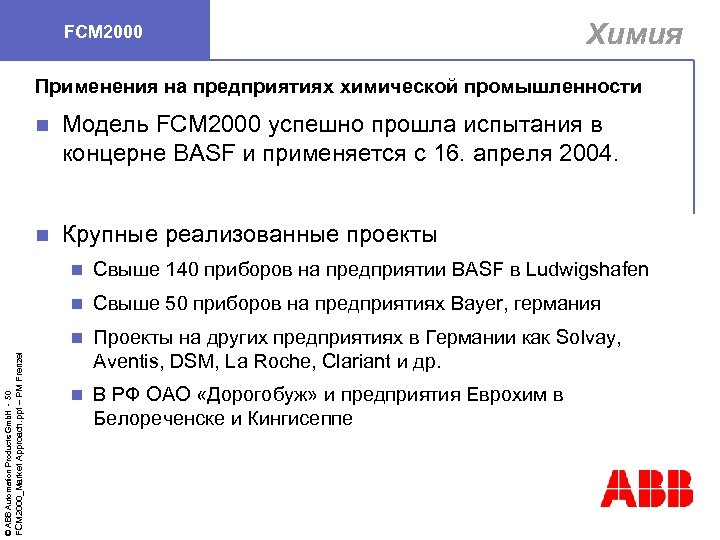

FCM 2000 Химия Применения на предприятиях химической промышленности n Модель FCM 2000 успешно прошла испытания в концерне BASF и применяется с 16. апреля 2004. n Крупные реализованные проекты Свыше 50 приборов на предприятиях Bayer, германия n FCM 2000_Market Approach. ppt – PM Frenzel Свыше 140 приборов на предприятии BASF в Ludwigshafen n © ABB Automation Products Gmb. H - 50 n Проекты на других предприятиях в Германии как Solvay, Aventis, DSM, La Roche, Clariant и др. n В РФ ОАО «Дорогобуж» и предприятия Еврохим в Белореченске и Кингисеппе

FCM 2000 Applications Chemistry Налив в танкеры на Рейне n DN 150 (6“) n Внешний нагрев паром при давлении = 4 bar n Точность 0, 25% n Заказчик BASF n FCM 2000_Market Approach. ppt – PM Frenzel Жидкая сера n © ABB Automation Products Gmb. H - 51 n Коммерческий счетчик

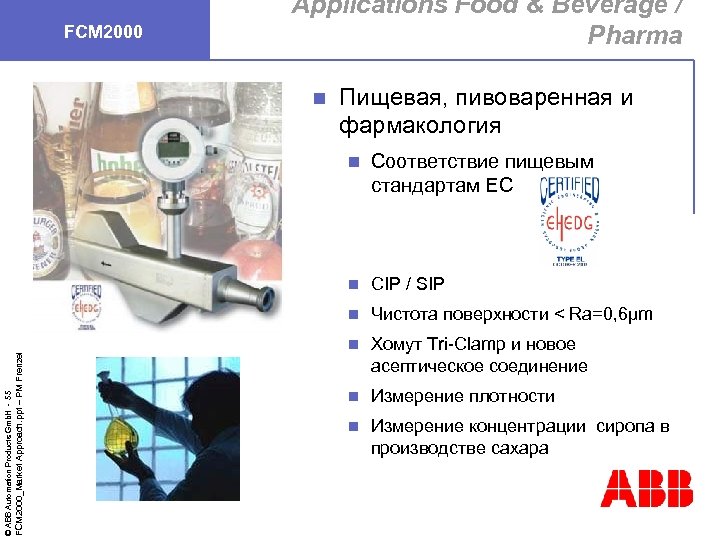

FCM 2000 Applications Food & Beverage / Pharma n Пищевая, пивоваренная и фармакология CIP / SIP n FCM 2000_Market Approach. ppt – PM Frenzel Соответствие пищевым стандартам ЕС n © ABB Automation Products Gmb. H - 55 n Чистота поверхности < Ra=0, 6μm n Хомут Tri-Clamp и новое асептическое соединение n Измерение плотности n Измерение концентрации сиропа в производстве сахара

FCM 2000 Алкогольная промышленность Пищевой спирт (90%) FR, ρ, T Концентрированный ликер Контроль соотношения FR, ρ, T FCM 2000_Market Approach. ppt – PM Frenzel © ABB Automation Products Gmb. H - 56 FR, ρ, T Сироп растительный процесс смешения процесс отгрузки • Определение концентрации ингредиентов • определение объема отгрузки • Вычисление соотношения в смеси • управление наливом цистерны • Управление расходом по соотношению • Финальный контроль концентрации

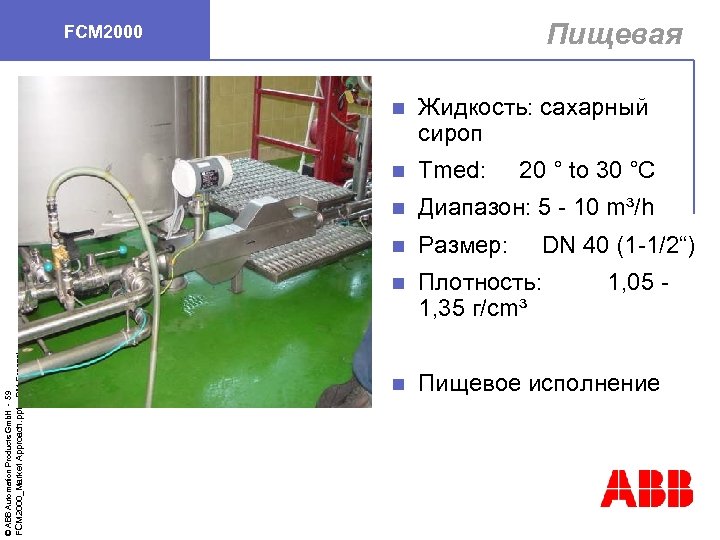

Пищевая FCM 2000 Tmed: 20 ° to 30 °C n Диапазон: 5 - 10 m³/h n Размер: DN 40 (1 -1/2“) n FCM 2000_Market Approach. ppt – PM Frenzel Жидкость: сахарный сироп n © ABB Automation Products Gmb. H - 59 n Плотность: 1, 35 г/cm³ n Пищевое исполнение 1, 05 -

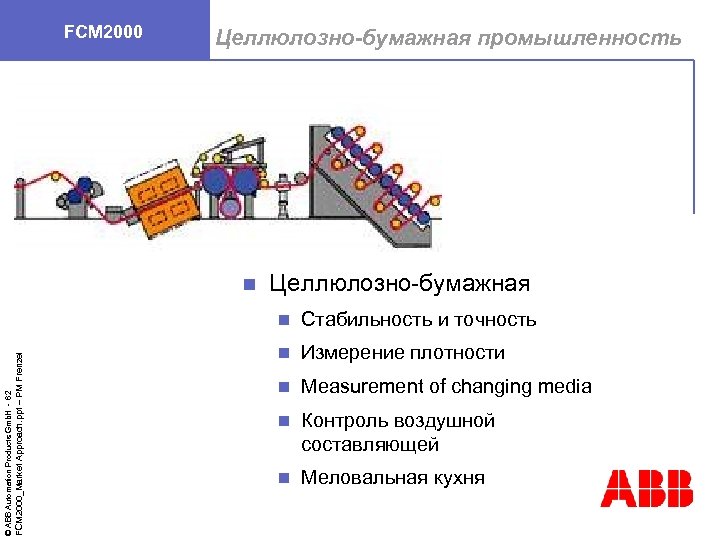

FCM 2000 Целлюлозно-бумажная промышленность n Целлюлозно-бумажная FCM 2000_Market Approach. ppt – PM Frenzel © ABB Automation Products Gmb. H - 62 n Стабильность и точность n Измерение плотности n Measurement of changing media n Контроль воздушной составляющей n Меловальная кухня

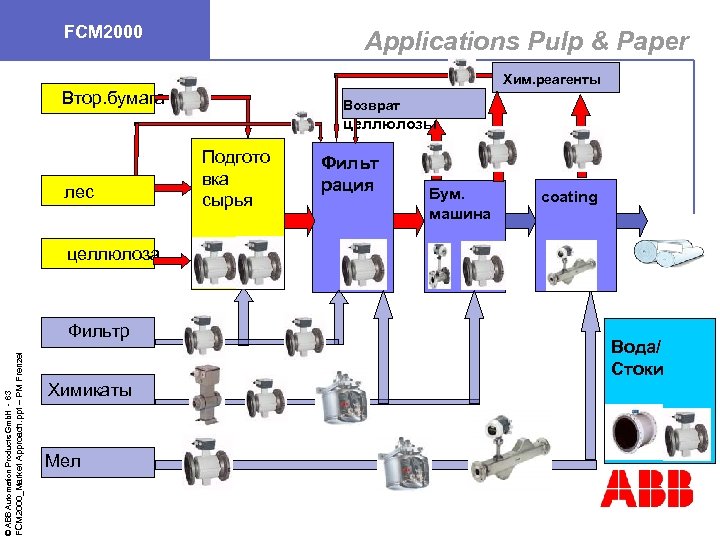

FCM 2000 Applications Pulp & Paper Хим. реагенты Втор. бумага Возврат целлюлозы лес Подгото вка сырья Фильт рация Бум. машина coating целлюлоза FCM 2000_Market Approach. ppt – PM Frenzel © ABB Automation Products Gmb. H - 63 Фильтр Химикаты Мел Вода/ Стоки

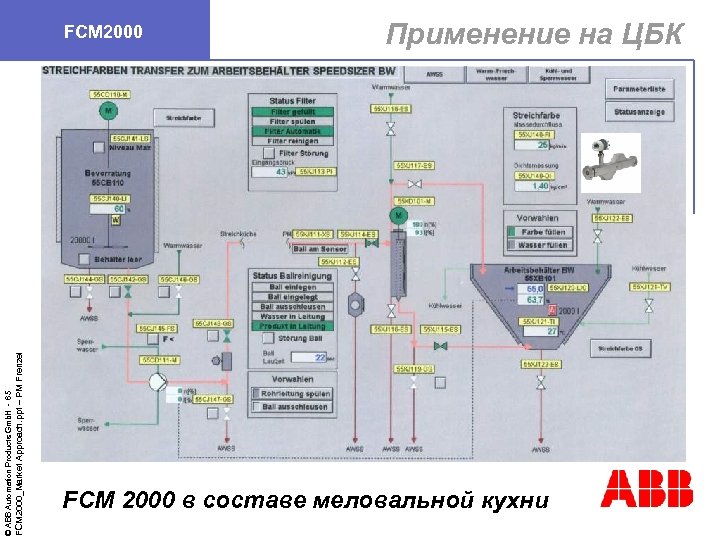

FCM 2000_Market Approach. ppt – PM Frenzel © ABB Automation Products Gmb. H - 65 FCM 2000 Применение на ЦБК FCM 2000 в составе меловальной кухни

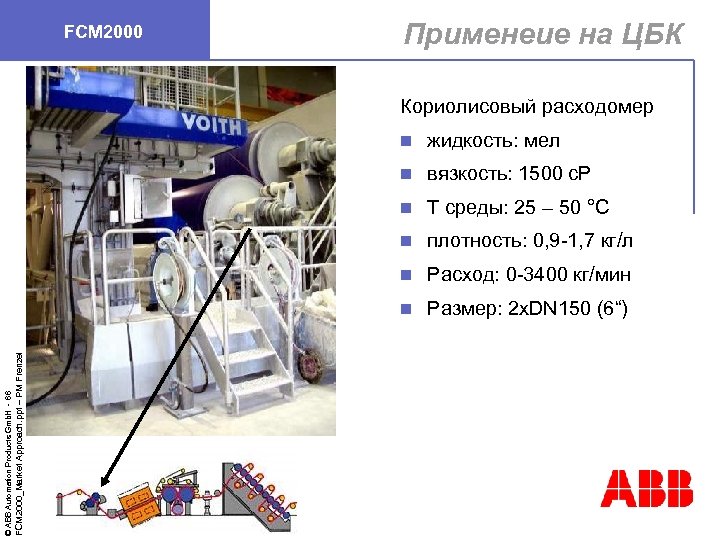

FCM 2000 Применеие на ЦБК Кориолисовый расходомер вязкость: 1500 c. P n T среды: 25 – 50 °C n плотность: 0, 9 -1, 7 кг/л n Расход: 0 -3400 кг/мин n FCM 2000_Market Approach. ppt – PM Frenzel жидкость: мел n © ABB Automation Products Gmb. H - 66 n Размер: 2 x. DN 150 (6“)

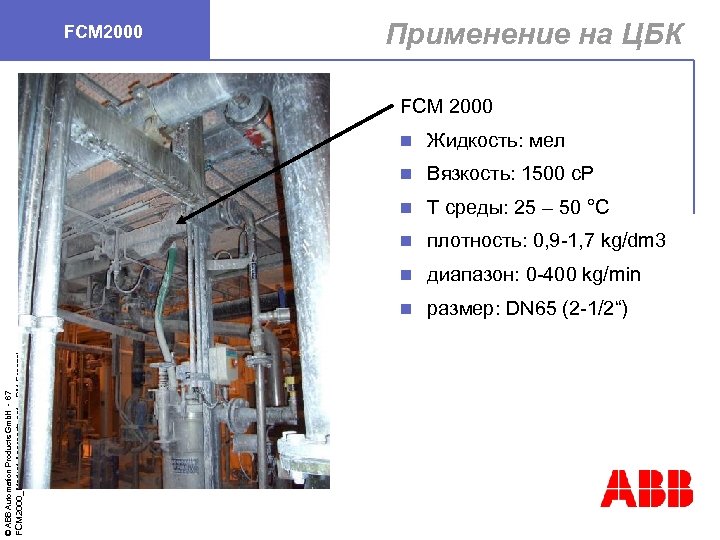

FCM 2000 Применение на ЦБК FCM 2000 Вязкость: 1500 c. P n T среды: 25 – 50 °C n плотность: 0, 9 -1, 7 kg/dm 3 n диапазон: 0 -400 kg/min n FCM 2000_Market Approach. ppt – PM Frenzel Жидкость: мел n © ABB Automation Products Gmb. H - 67 n размер: DN 65 (2 -1/2“)

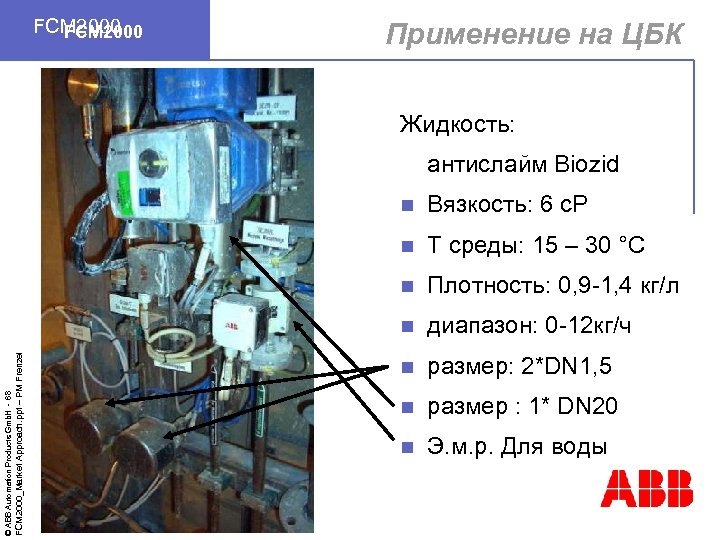

FCM 2000 Применение на ЦБК Жидкость: антислайм Biozid T среды: 15 – 30 °C n Плотность: 0, 9 -1, 4 кг/л n FCM 2000_Market Approach. ppt – PM Frenzel Вязкость: 6 c. P n © ABB Automation Products Gmb. H - 68 n диапазон: 0 -12 кг/ч n размер: 2*DN 1, 5 n размер : 1* DN 20 n Э. м. р. Для воды

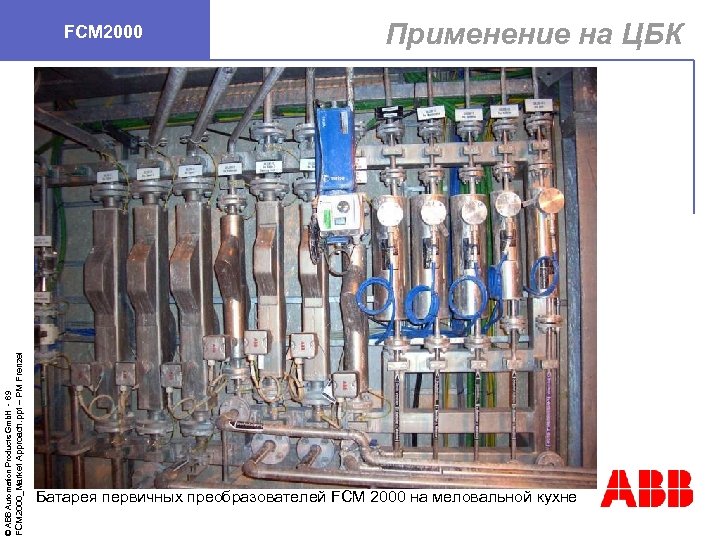

FCM 2000_Market Approach. ppt – PM Frenzel © ABB Automation Products Gmb. H - 69 FCM 2000 Применение на ЦБК Батарея первичных преобразователей FCM 2000 на меловальной кухне

FCM 2000_Market Approach. ppt – PM Frenzel © ABB Automation Products Gmb. H - 70 FCM 2000 Конвертеры FCM 2000 на меловальной кухне ЦБК

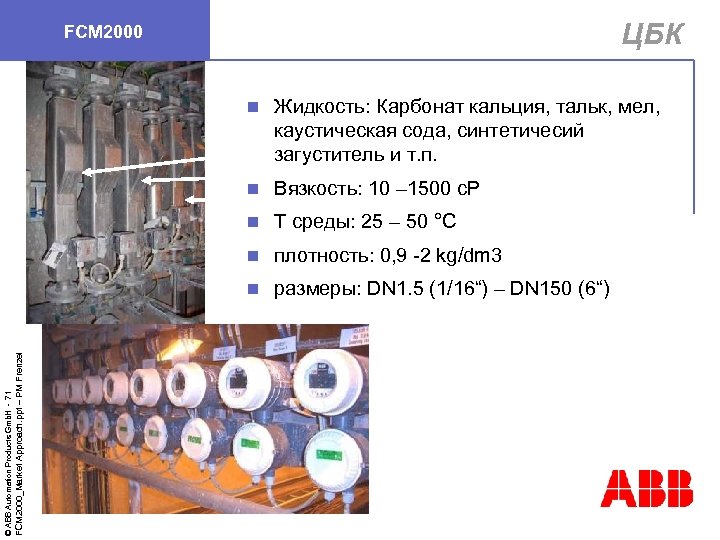

ЦБК FCM 2000 Вязкость: 10 – 1500 c. P n T среды: 25 – 50 °C n плотность: 0, 9 -2 kg/dm 3 n FCM 2000_Market Approach. ppt – PM Frenzel Жидкость: Карбонат кальция, тальк, мел, каустическая сода, синтетичесий загуститель и т. п. n © ABB Automation Products Gmb. H - 71 n размеры: DN 1. 5 (1/16“) – DN 150 (6“)

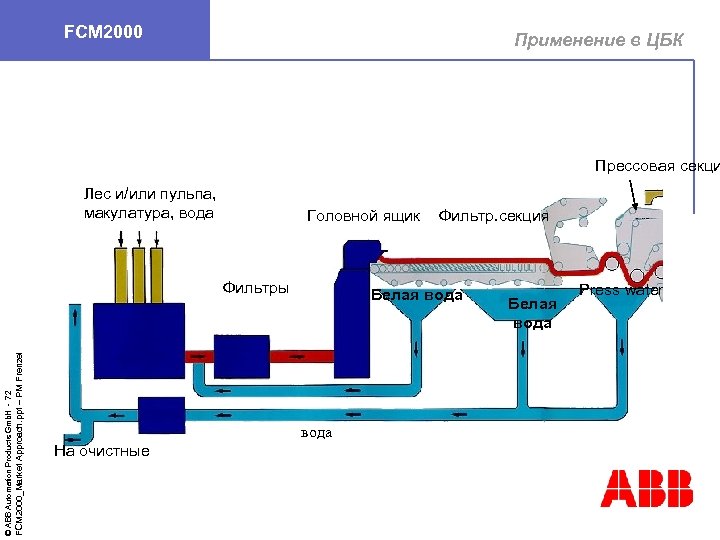

FCM 2000 Применение в ЦБК Прессовая секци Лес и/или пульпа, макулатура, вода Головной ящик FCM 2000_Market Approach. ppt – PM Frenzel © ABB Automation Products Gmb. H - 72 Фильтры Белая вода На очистные Фильтр. секция Белая вода Press water

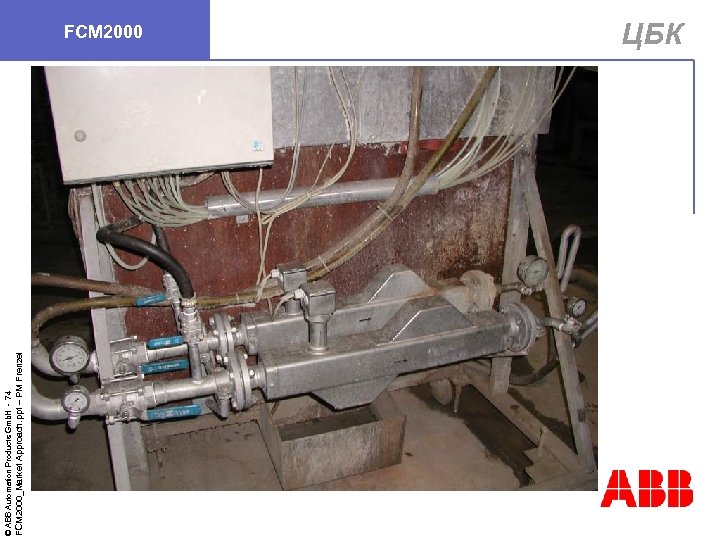

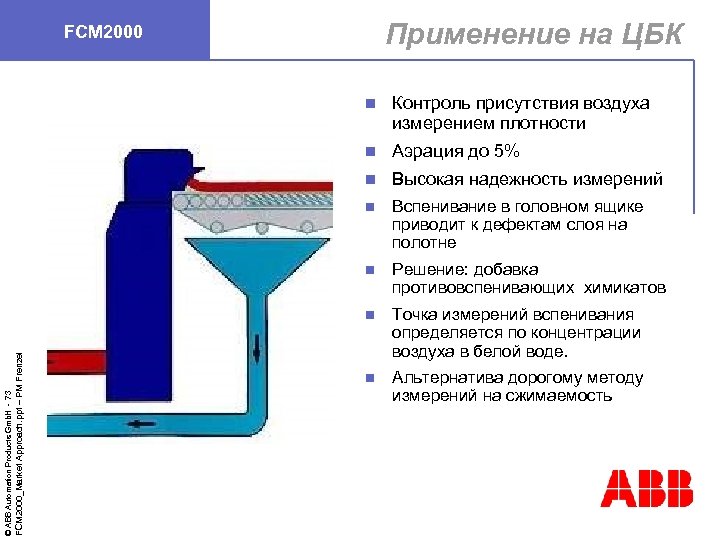

Применение на ЦБК FCM 2000 Аэрация до 5% n Высокая надежность измерений n Вспенивание в головном ящике приводит к дефектам слоя на полотне n Решение: добавка противовспенивающих химикатов n FCM 2000_Market Approach. ppt – PM Frenzel Контроль присутствия воздуха измерением плотности n © ABB Automation Products Gmb. H - 73 n Точка измерений вспенивания определяется по концентрации воздуха в белой воде. n Альтернатива дорогому методу измерений на сжимаемость

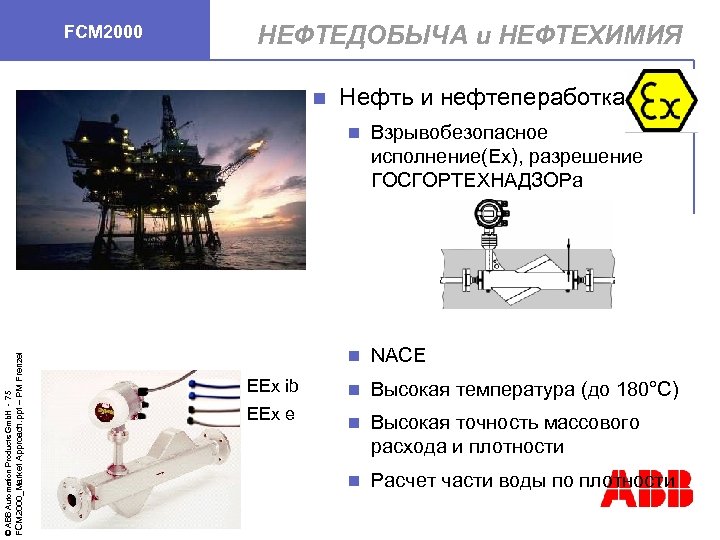

FCM 2000 НЕФТЕДОБЫЧА и НЕФТЕХИМИЯ n Нефть и нефтепеработка FCM 2000_Market Approach. ppt – PM Frenzel © ABB Automation Products Gmb. H - 75 n n EEx ib EEx e Взрывобезопасное исполнение(Ex), разрешение ГОСГОРТЕХНАДЗОРа NACE n Высокая температура (до 180°C) n Высокая точность массового расхода и плотности n Расчет части воды по плотности

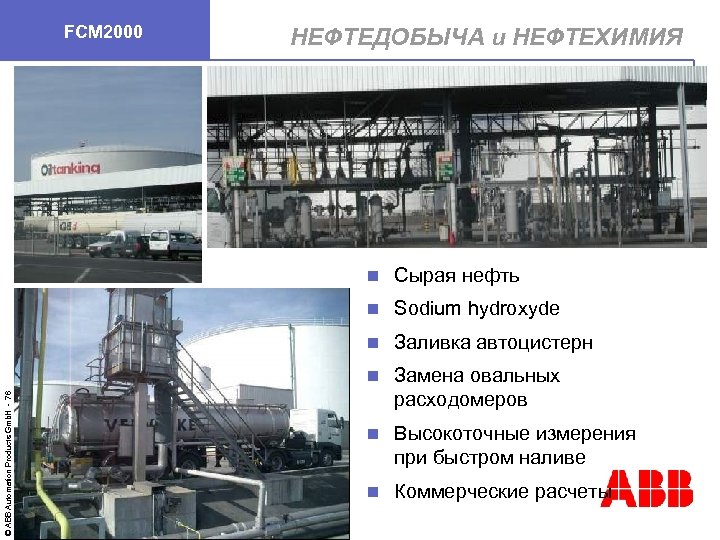

FCM 2000 НЕФТЕДОБЫЧА и НЕФТЕХИМИЯ FCM 2000_Market Approach. ppt – PM Frenzel Сырая нефть n © ABB Automation Products Gmb. H - 76 n Sodium hydroxyde n Заливка автоцистерн n Замена овальных расходомеров n Высокоточные измерения при быстром наливе n Коммерческие расчеты
