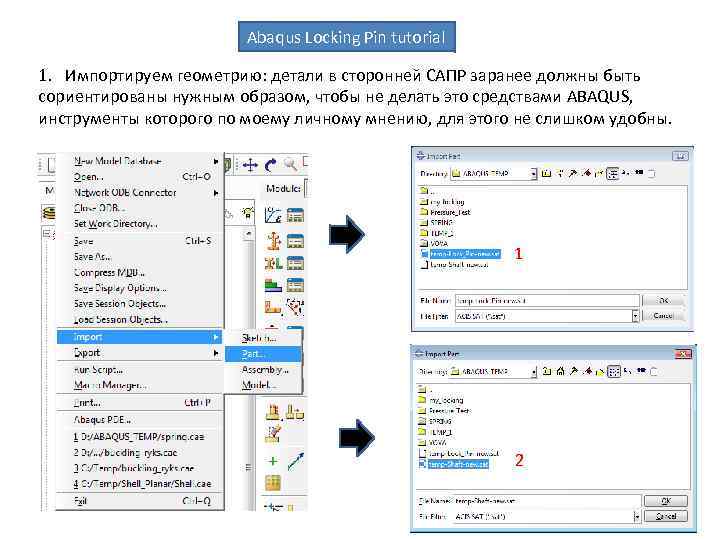

Abaqus Locking Pin tutorial 1. Импортируем геометрию: детали в сторонней САПР заранее должны быть сориентированы нужным образом, чтобы не делать это средствами ABAQUS, инструменты которого по моему личному мнению, для этого не слишком удобны. 1 2
2. Задаем свойства материала – переходим в модуль Property и нажимаем кнопку Create Material:
3. Создаем Section: - Выбираем в выпадающем списке Part под названием Lock_Pin:

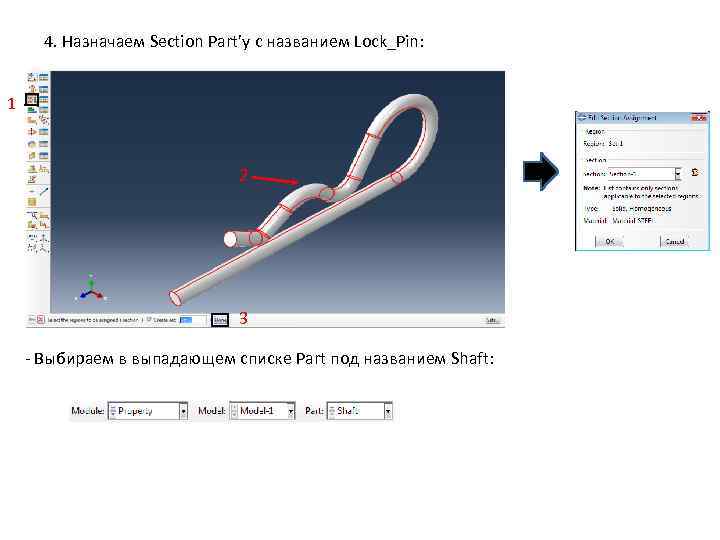

4. Назначаем Section Part’у с названием Lock_Pin: 1 2 3 - Выбираем в выпадающем списке Part под названием Shaft:

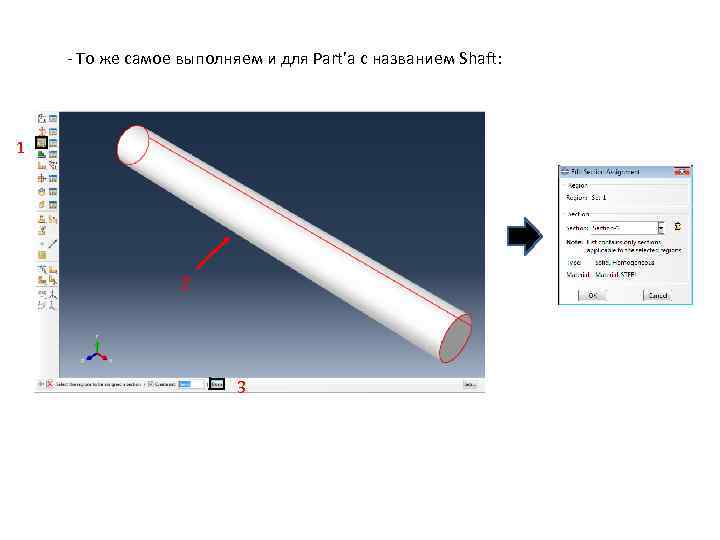

- То же самое выполняем и для Part’а с названием Shaft: 1 2 3

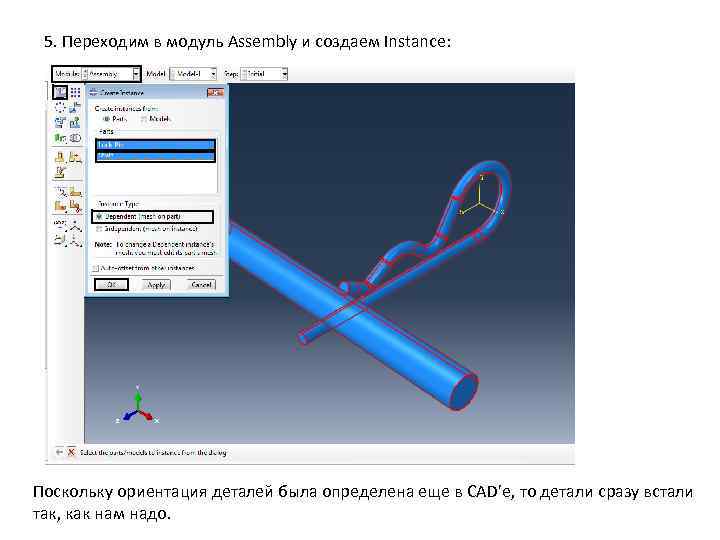

5. Переходим в модуль Assembly и создаем Instance: Поскольку ориентация деталей была определена еще в CAD’е, то детали сразу встали так, как нам надо.

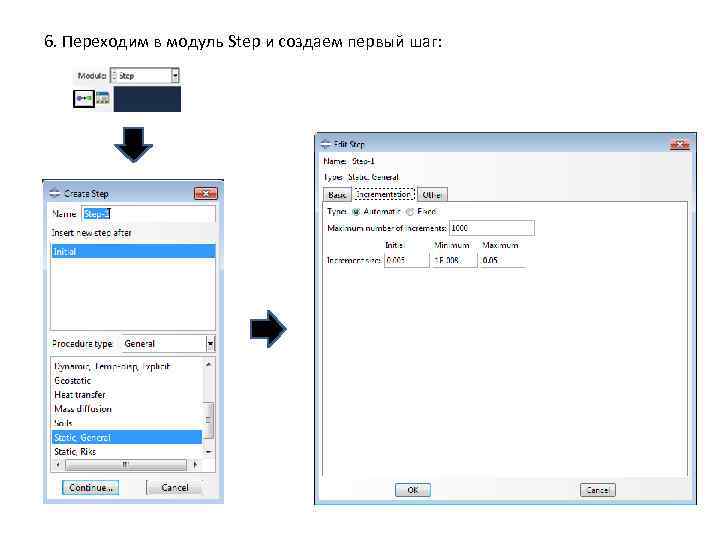

6. Переходим в модуль Step и создаем первый шаг:

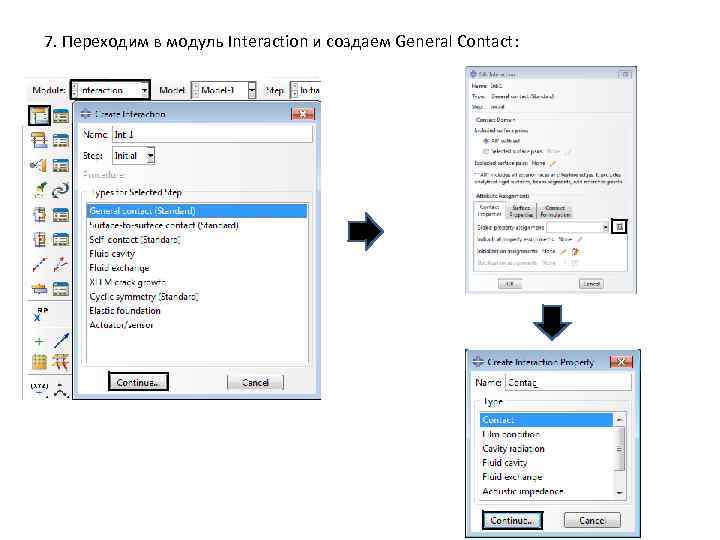

7. Переходим в модуль Interaction и создаем General Contact:

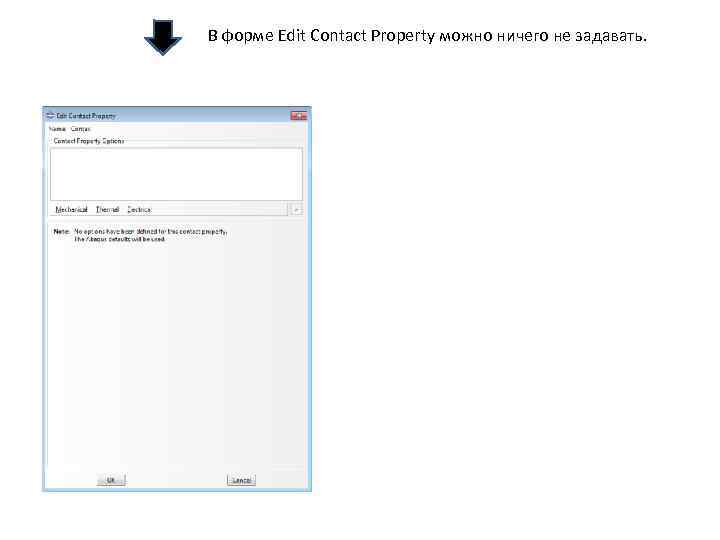

В форме Edit Contact Property можно ничего не задавать.

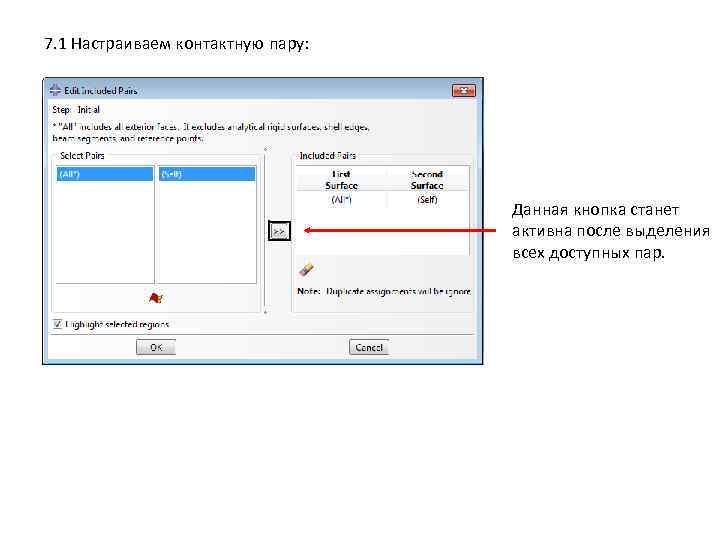

7. 1 Настраиваем контактную пару: Данная кнопка станет активна после выделения всех доступных пар.

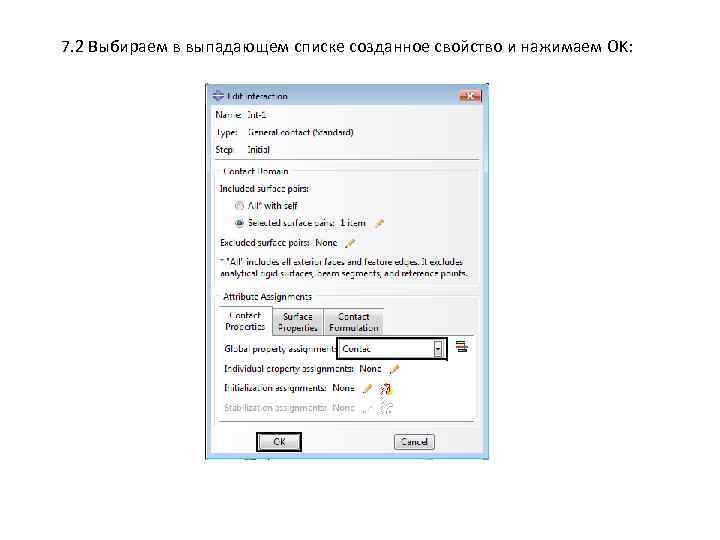

7. 2 Выбираем в выпадающем списке созданное свойство и нажимаем OK:

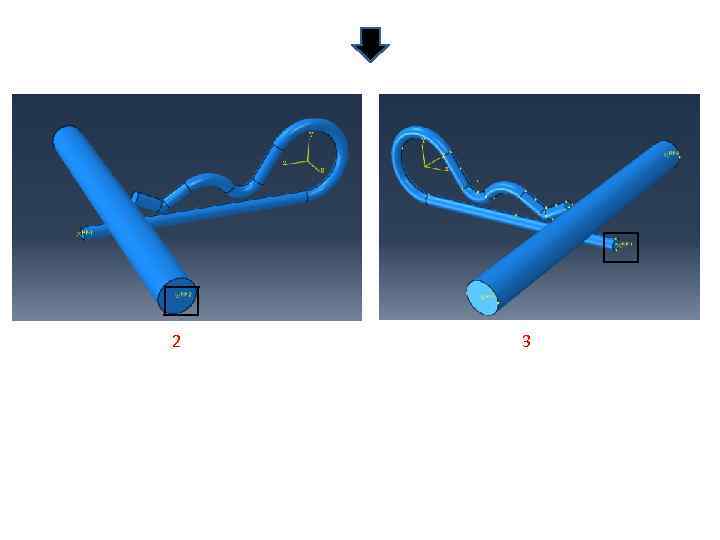

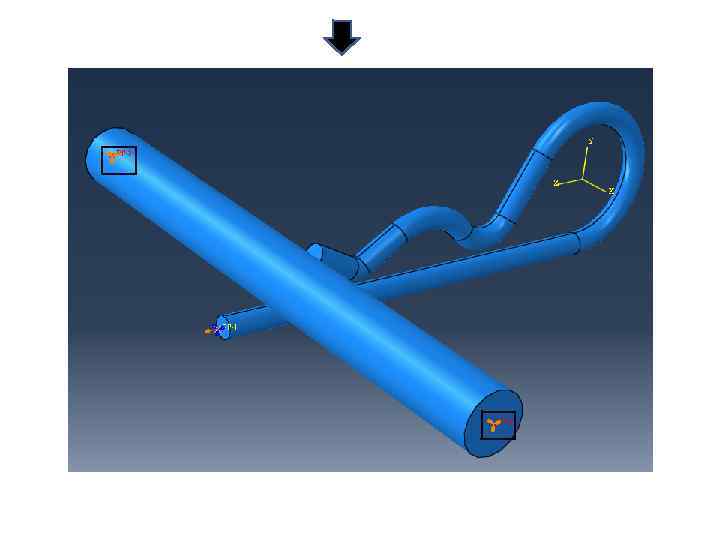

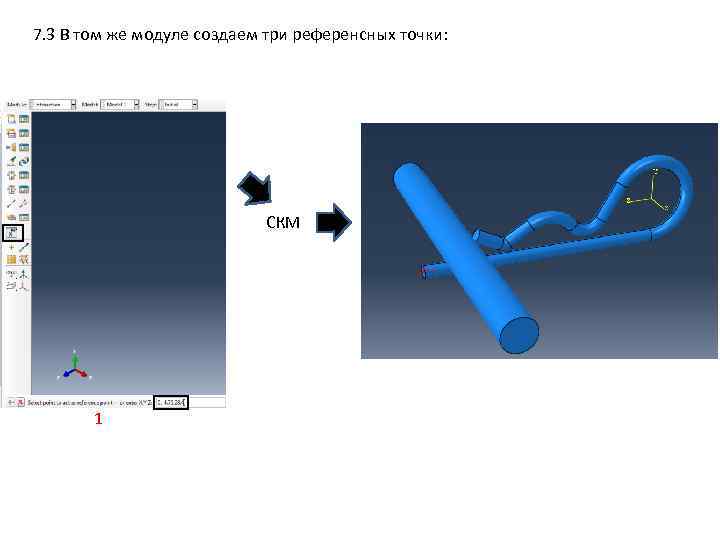

7. 3 В том же модуле создаем три референсных точки: СКМ 1
2 3

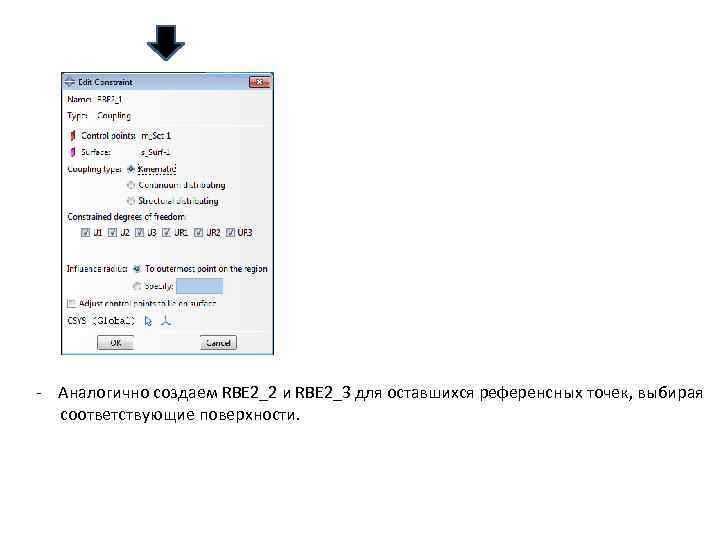

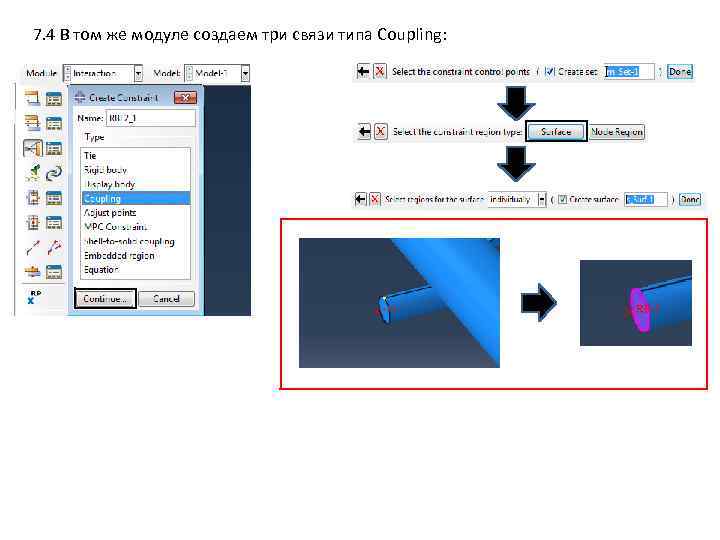

7. 4 В том же модуле создаем три связи типа Coupling:
- Аналогично создаем RBE 2_2 и RBE 2_3 для оставшихся референсных точек, выбирая соответствующие поверхности.

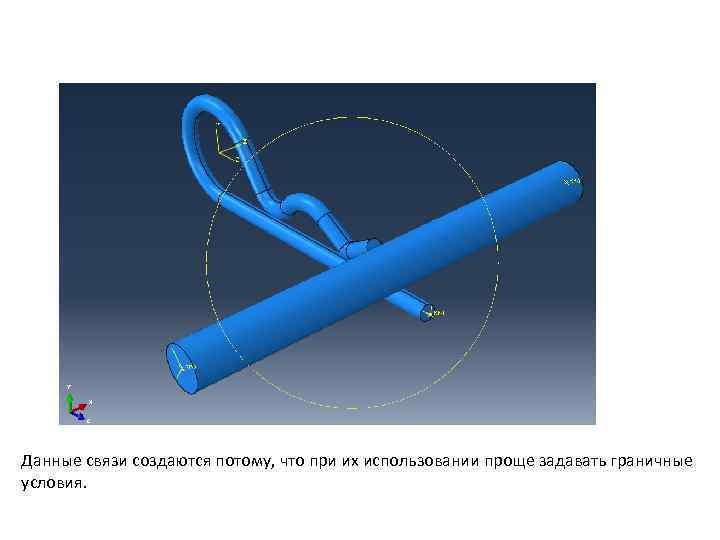

Данные связи создаются потому, что при их использовании проще задавать граничные условия.

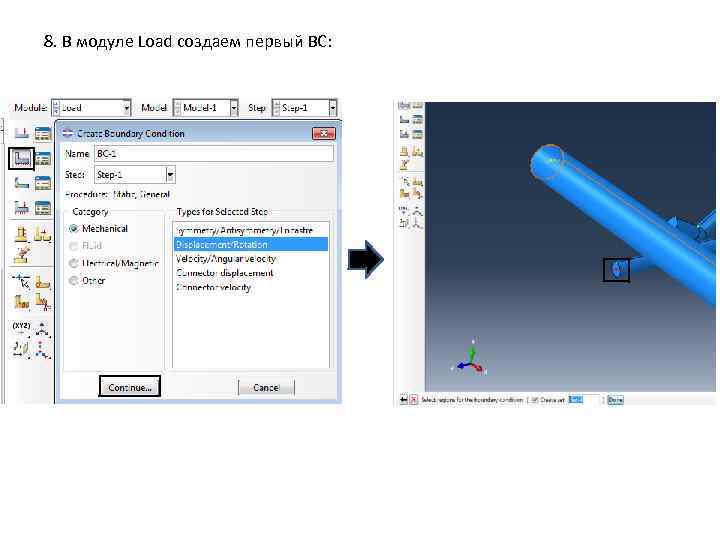

8. В модуле Load создаем первый BC:

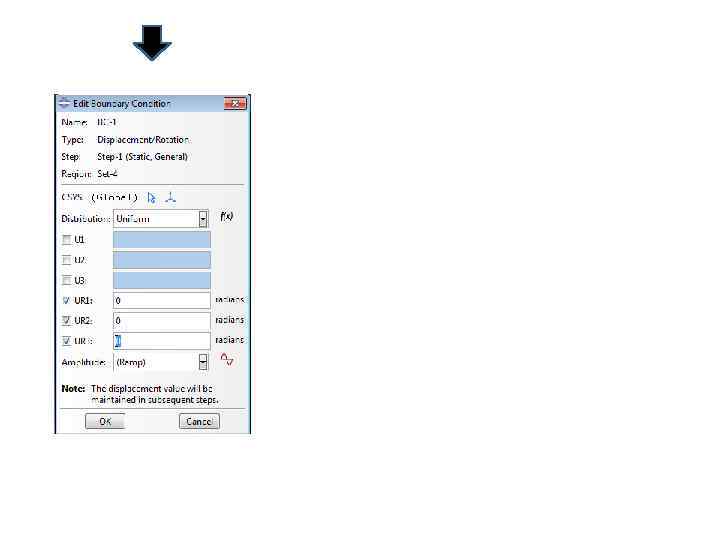

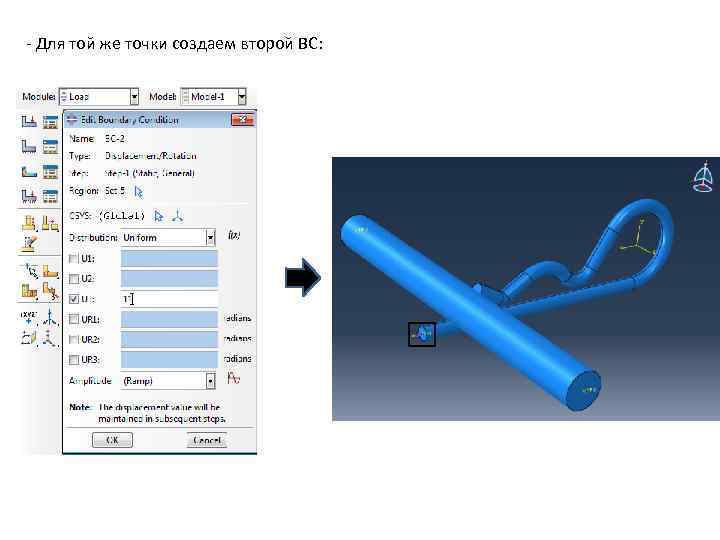

- Для той же точки создаем второй BC:

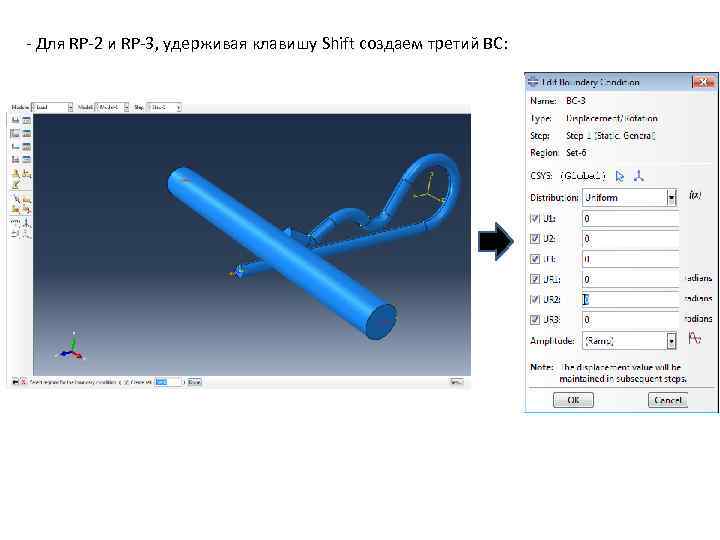

- Для RP-2 и RP-3, удерживая клавишу Shift создаем третий BC:

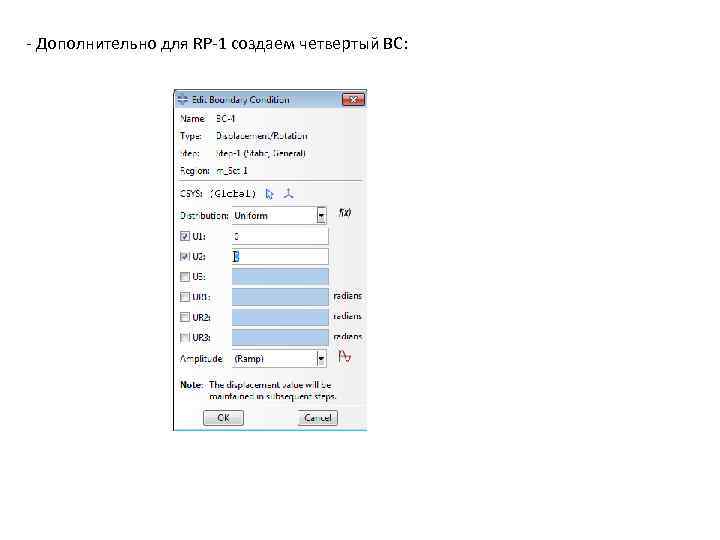

- Дополнительно для RP-1 создаем четвертый BC:

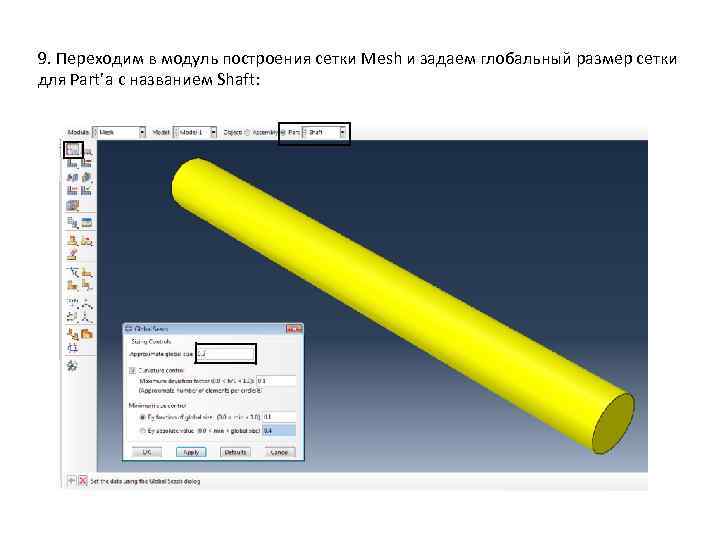

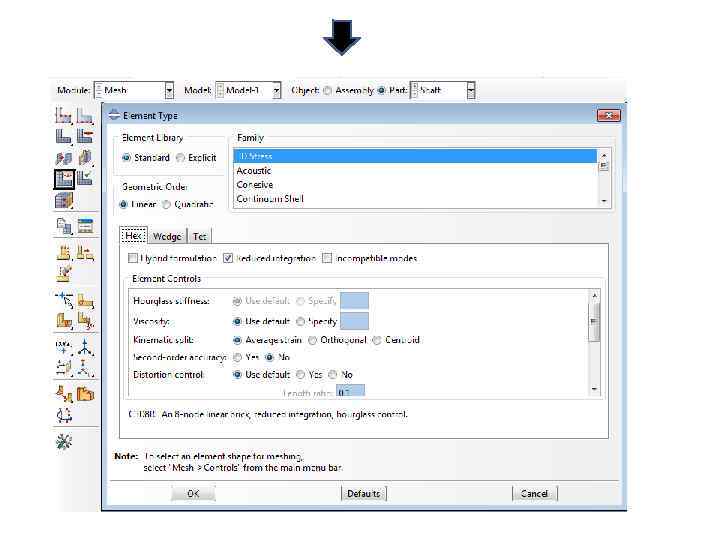

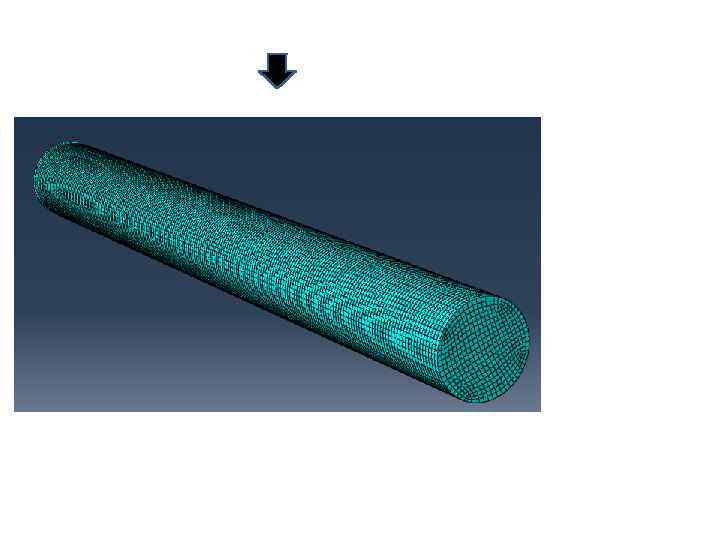

9. Переходим в модуль построения сетки Mesh и задаем глобальный размер сетки для Part’а с названием Shaft:

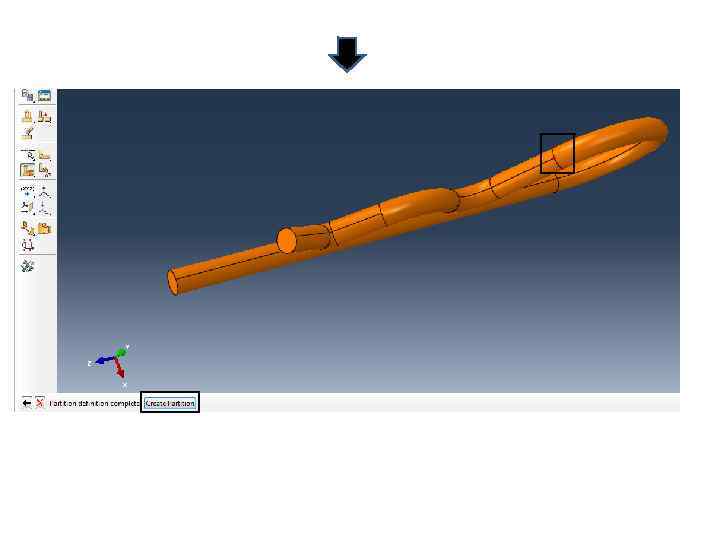

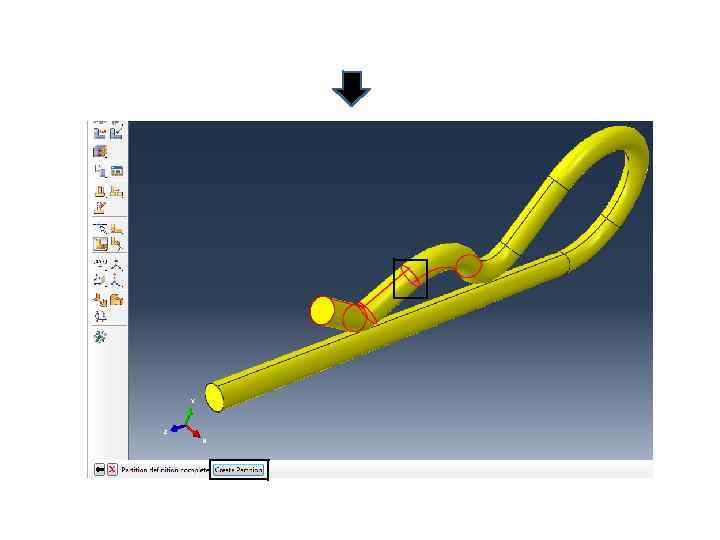

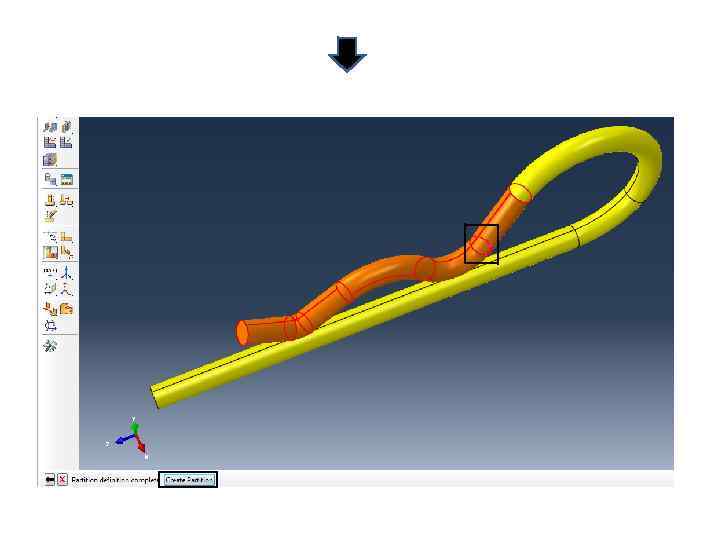

- Для Part’а Lock_Pin сетку создадим, предварительно разделив геометрию на части по трем точкам:

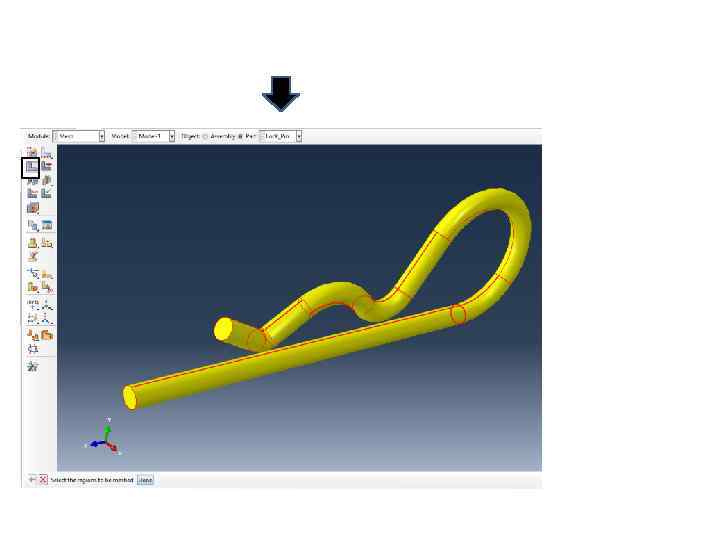

- Задаем локальный размер сетки для Lock_Pin:

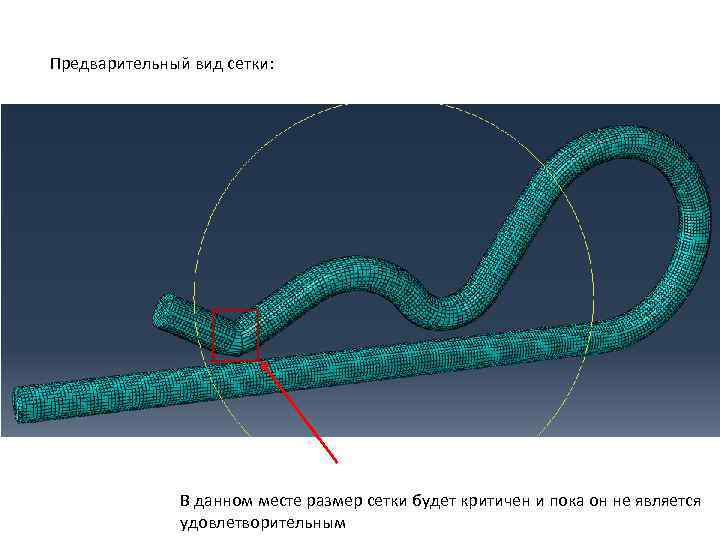

Предварительный вид сетки: В данном месте размер сетки будет критичен и пока он не является удовлетворительным

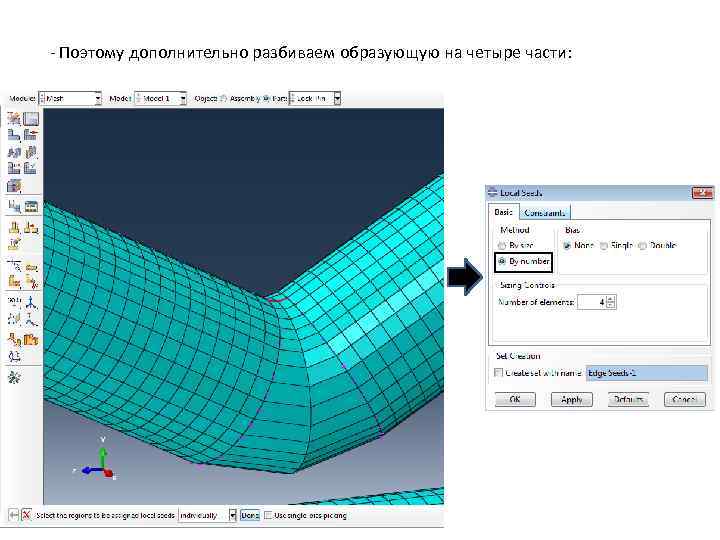

- Поэтому дополнительно разбиваем образующую на четыре части:

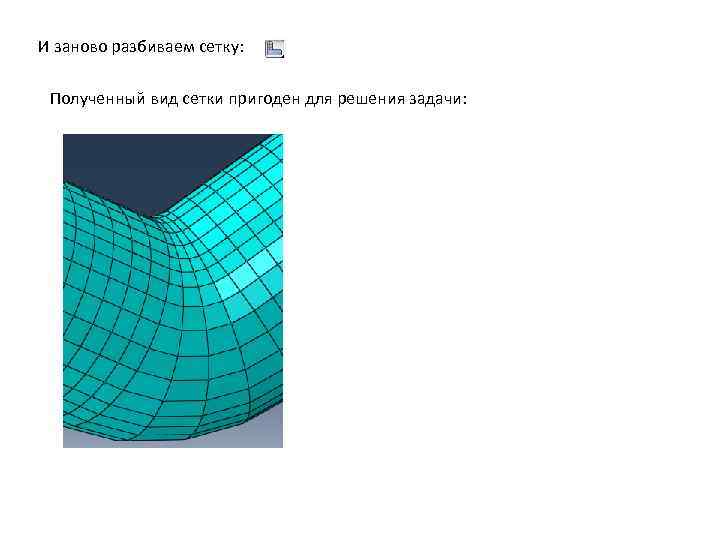

И заново разбиваем сетку: Полученный вид сетки пригоден для решения задачи:

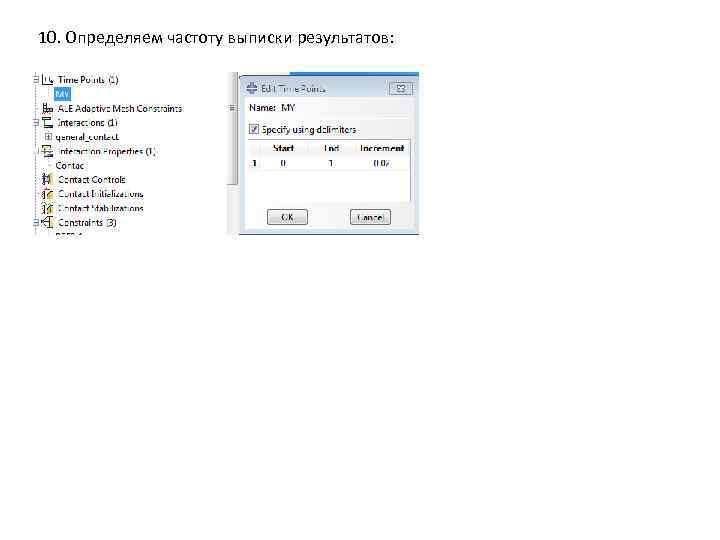

10. Определяем частоту выписки результатов:

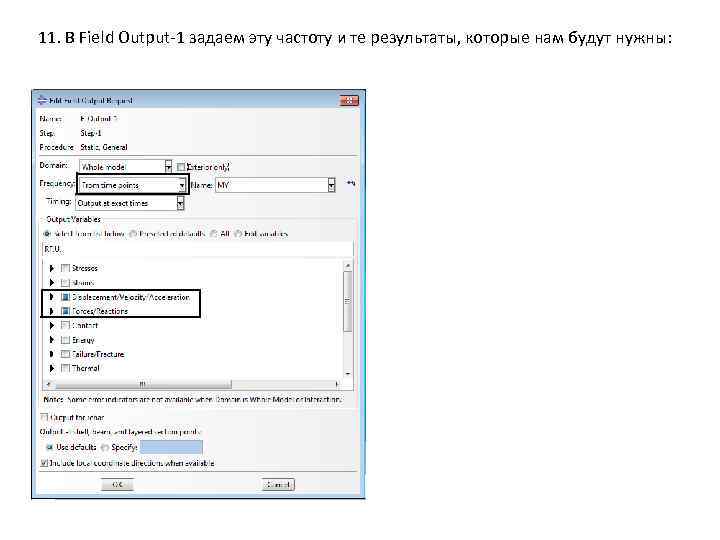

11. В Field Output-1 задаем эту частоту и те результаты, которые нам будут нужны:
В Field Output-2 дополнительно задаем частоту и результаты, относящиеся к контакту:

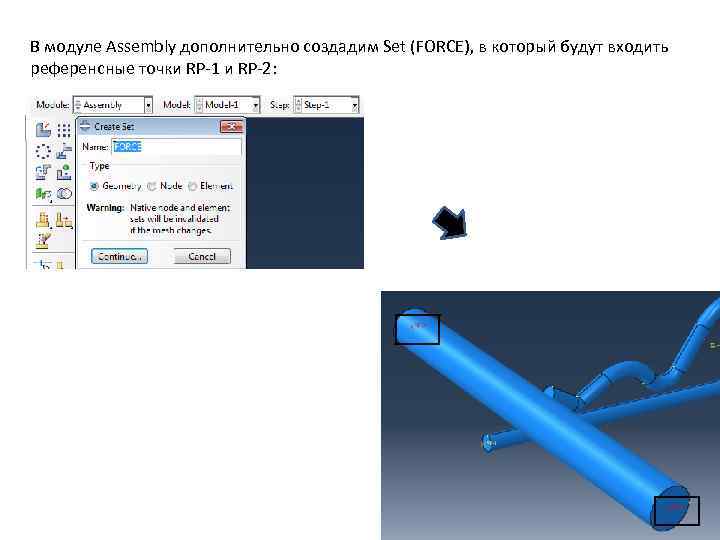

В модуле Assembly дополнительно создадим Set (FORCE), в который будут входить референсные точки RP-1 и RP-2:
- В History Output выбираем этот сет и задаем нужные нам результаты:

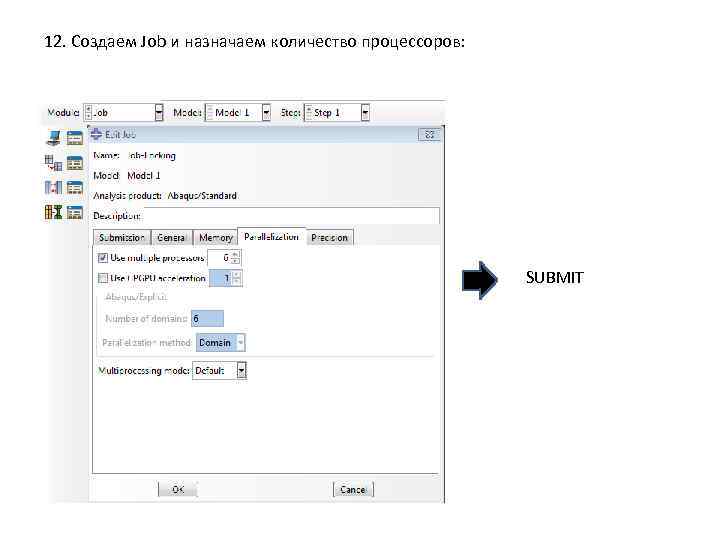

12. Создаем Job и назначаем количество процессоров: SUBMIT

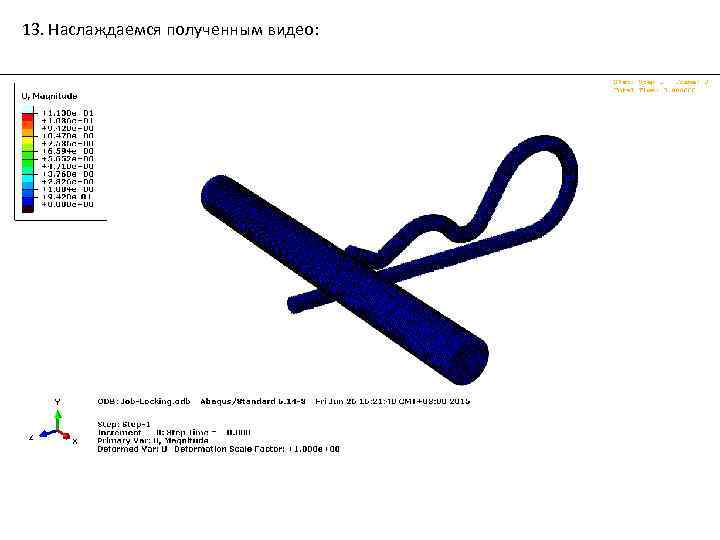

13. Наслаждаемся полученным видео:
