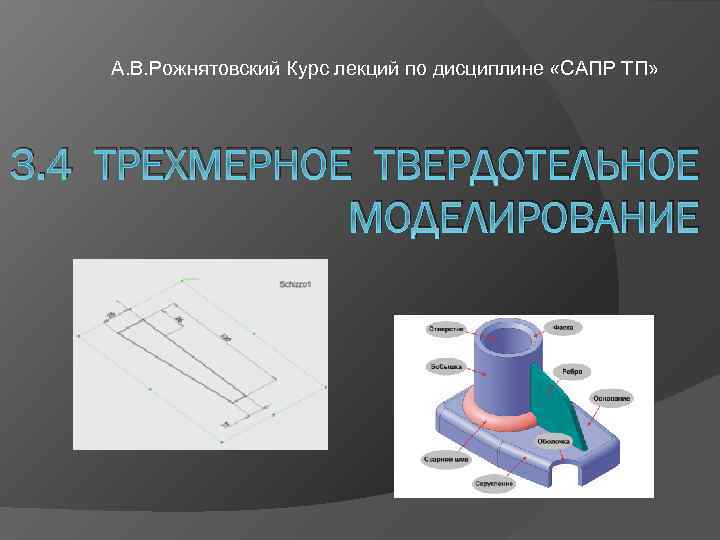

А. В. Рожнятовский Курс лекций по дисциплине «САПР ТП» 3. 4 ТРЕХМЕРНОЕ ТВЕРДОТЕЛЬНОЕ МОДЕЛИРОВАНИЕ А. В. Рожнятовский Курс лекций по дисциплине «САПР ТП» 3. 4 ТРЕХМЕРНОЕ ТВЕРДОТЕЛЬНОЕ МОДЕЛИРОВАНИЕ

Двумерное черчение имеет ряд серьезных ограничений: при редактировании чертежа необходимо вносить изменения во все Двумерное черчение имеет ряд серьезных ограничений: при редактировании чертежа необходимо вносить изменения во все проекции; сложно построить аксонометрические проекции; трудно определить положения и взаимодействия деталей в сборочных единицах; при создании УП для ЧПУ всю информацию приходится вносить вручную; невозможно учесть все особенности конструкции, поэтому многие доработки вносятся во время изготовления опытного образца.

Построение трехмерной модели При трехмерном (твердотельном) проектировании используют замкнутые объемы тел (монолит, solid). Из Построение трехмерной модели При трехмерном (твердотельном) проектировании используют замкнутые объемы тел (монолит, solid). Из трехмерной модели можно легко получить изометрические виды и сечения. Многие САПР позволяют преобразовать каркасную модель в твердотельную и твердотельную в поверхностную. Объемное тело можно создать из простых объектов (примитивов) типа куб, параллелепипед, цилиндр, конус, тор, призма, сфера; или получить путем перемещения плоской фигуры (плоского контура) в пространстве.

Построение трехмерной модели Общепринятым порядком моделирования твердого тела является последовательное выполнение булевых операций (объединения, Построение трехмерной модели Общепринятым порядком моделирования твердого тела является последовательное выполнение булевых операций (объединения, вычитания и пересечения) над объемными элементами (сферами, призмами, цилиндрами, конусами, пирамидами и т. д. ). Булевы операции над объемными элементами: а) цилиндр; б) объединение цилиндра и призмы; в) вычитание призмы; г) вычитание цилиндра

Построение трехмерной модели Плоская фигура (плоский контур), на основе которой образуется трехмерная модель, называется Построение трехмерной модели Плоская фигура (плоский контур), на основе которой образуется трехмерная модель, называется эскизом. Формообразующее перемещение эскиза (или нескольких эскизов) называется операцией.

При создании твердотельной модели выполняют следующие операции: Выдавливание эскиза в направлении, перпендикулярном его плоскости. При создании твердотельной модели выполняют следующие операции: Выдавливание эскиза в направлении, перпендикулярном его плоскости.

При создании твердотельной модели выполняют следующие операции: Вращение эскиза вокруг оси, лежащей в его При создании твердотельной модели выполняют следующие операции: Вращение эскиза вокруг оси, лежащей в его плоскости.

При создании твердотельной модели выполняют следующие операции: Кинематическая операция — перемещение эскиза вдоль указанной При создании твердотельной модели выполняют следующие операции: Кинематическая операция — перемещение эскиза вдоль указанной направляющей.

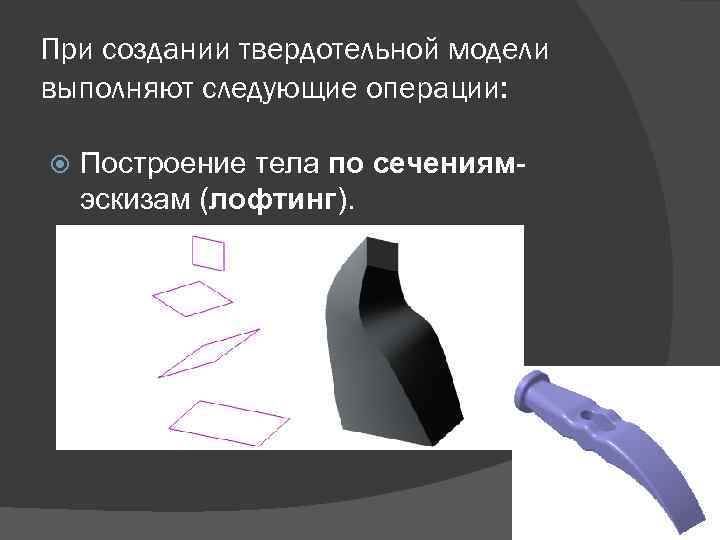

При создании твердотельной модели выполняют следующие операции: Построение тела по сечениямэскизам (лофтинг). При создании твердотельной модели выполняют следующие операции: Построение тела по сечениямэскизам (лофтинг).

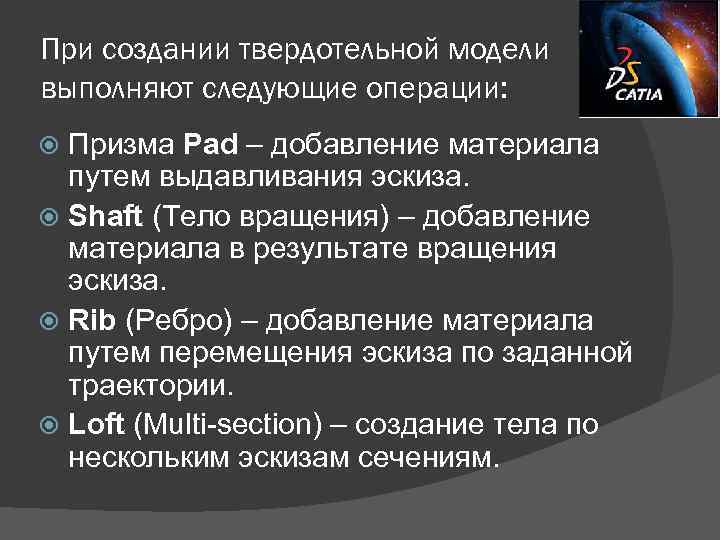

При создании твердотельной модели выполняют следующие операции: Призма Pad – добавление материала путем выдавливания При создании твердотельной модели выполняют следующие операции: Призма Pad – добавление материала путем выдавливания эскиза. Shaft (Тело вращения) – добавление материала в результате вращения эскиза. Rib (Ребро) – добавление материала путем перемещения эскиза по заданной траектории. Loft (Multi-section) – создание тела по нескольким эскизам сечениям.

При создании твердотельной модели выполняют следующие операции: В результате выполнения этих четырех основных операций При создании твердотельной модели выполняют следующие операции: В результате выполнения этих четырех основных операций можно «приклеивать» или «вырезать» дополнительные объемы. Примерами вычитания объема из тела могут быть различные отверстия, проточки, канавки, а примерами добавления объема — бобышки, выступы, ребра.

Операции редактирования детали (тела) Фаски и скругления Отверстия Уклон Оболочка Сечение поверхностью (плоскостью) Массив Операции редактирования детали (тела) Фаски и скругления Отверстия Уклон Оболочка Сечение поверхностью (плоскостью) Массив Зеркало Морфинг и др.

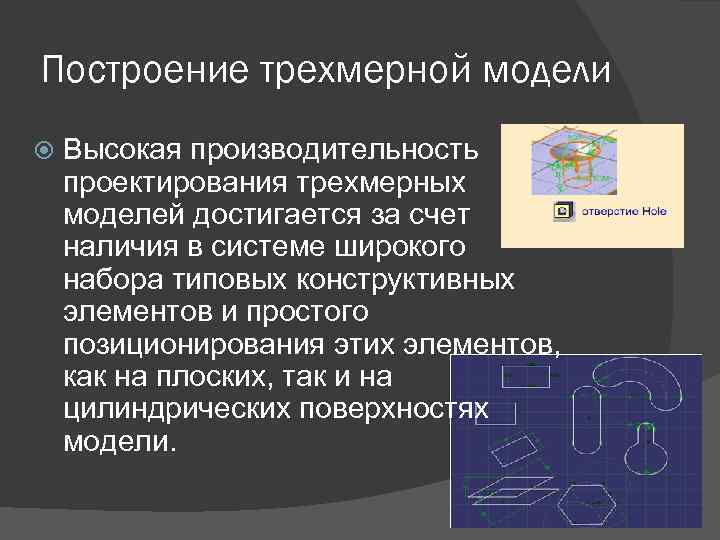

Построение трехмерной модели Высокая производительность проектирования трехмерных моделей достигается за счет наличия в системе Построение трехмерной модели Высокая производительность проектирования трехмерных моделей достигается за счет наличия в системе широкого набора типовых конструктивных элементов и простого позиционирования этих элементов, как на плоских, так и на цилиндрических поверхностях модели.

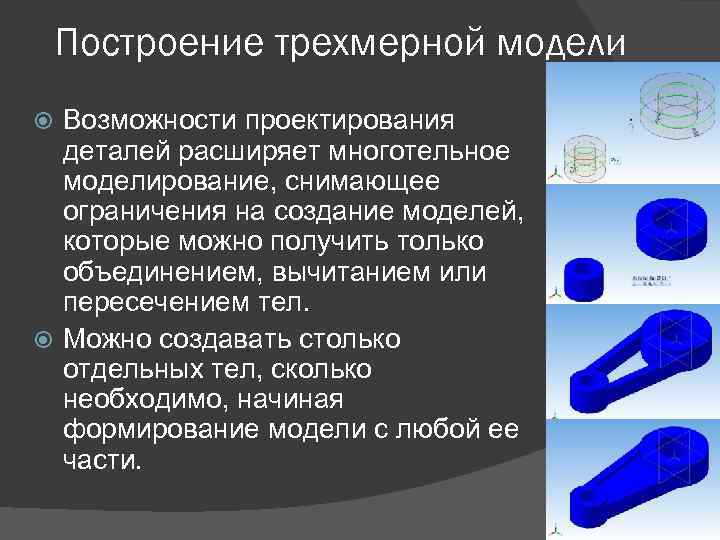

Построение трехмерной модели Возможности проектирования деталей расширяет многотельное моделирование, снимающее ограничения на создание моделей, Построение трехмерной модели Возможности проектирования деталей расширяет многотельное моделирование, снимающее ограничения на создание моделей, которые можно получить только объединением, вычитанием или пересечением тел. Можно создавать столько отдельных тел, сколько необходимо, начиная формирование модели с любой ее части.

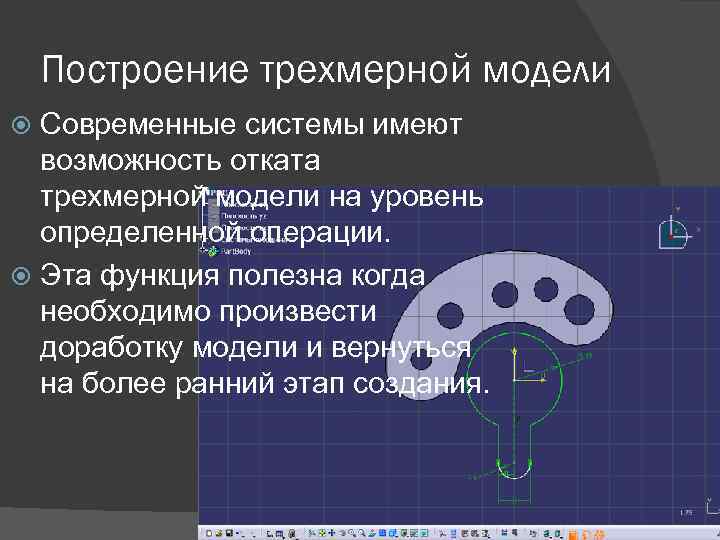

Построение трехмерной модели Современные системы имеют возможность отката трехмерной модели на уровень определенной операции. Построение трехмерной модели Современные системы имеют возможность отката трехмерной модели на уровень определенной операции. Эта функция полезна когда необходимо произвести доработку модели и вернуться на более ранний этап создания.

Создание чертежей с 3 D модели При трехмерном моделировании система однозначно определяет положение любой Создание чертежей с 3 D модели При трехмерном моделировании система однозначно определяет положение любой точки: внутри или снаружи объема, автоматически вычисляет линии и поверхности, образующиеся при пересечении различных элементарных объемов, составляющих конструируемую деталь. Чертежи на основе 3 D-моделей автоматически образмериваются, масштабируются по листу и обновляются при изменении исходной модели.

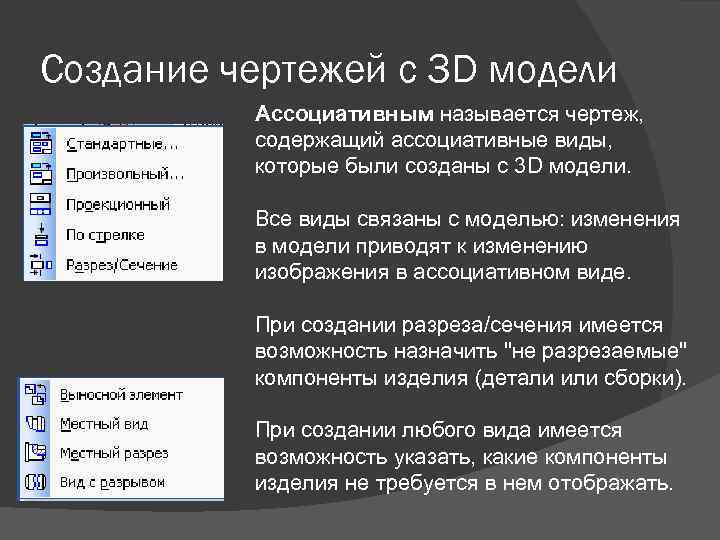

Создание чертежей с 3 D модели Ассоциативным называется чертеж, содержащий ассоциативные виды, которые были Создание чертежей с 3 D модели Ассоциативным называется чертеж, содержащий ассоциативные виды, которые были созданы с 3 D модели. Все виды связаны с моделью: изменения в модели приводят к изменению изображения в ассоциативном виде. При создании разреза/сечения имеется возможность назначить "не разрезаемые" компоненты изделия (детали или сборки). При создании любого вида имеется возможность указать, какие компоненты изделия не требуется в нем отображать.

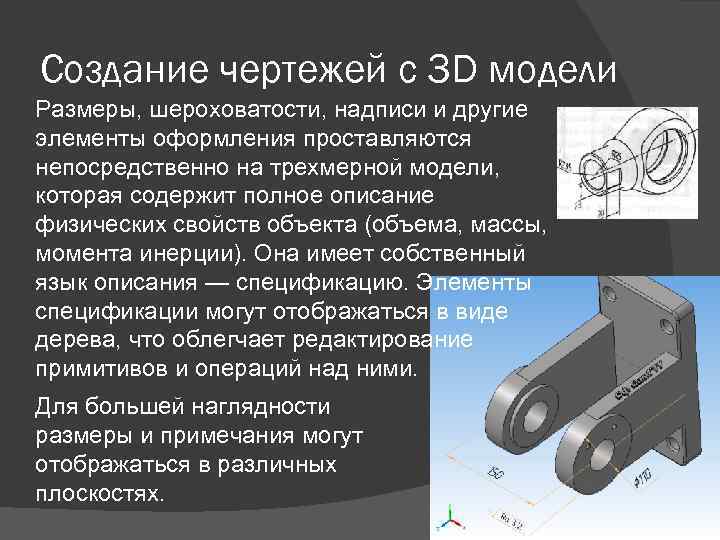

Создание чертежей с 3 D модели Размеры, шероховатости, надписи и другие элементы оформления проставляются Создание чертежей с 3 D модели Размеры, шероховатости, надписи и другие элементы оформления проставляются непосредственно на трехмерной модели, которая содержит полное описание физических свойств объекта (объема, массы, момента инерции). Она имеет собственный язык описания — спецификацию. Элементы спецификации могут отображаться в виде дерева, что облегчает редактирование примитивов и операций над ними. Для большей наглядности размеры и примечания могут отображаться в различных плоскостях.

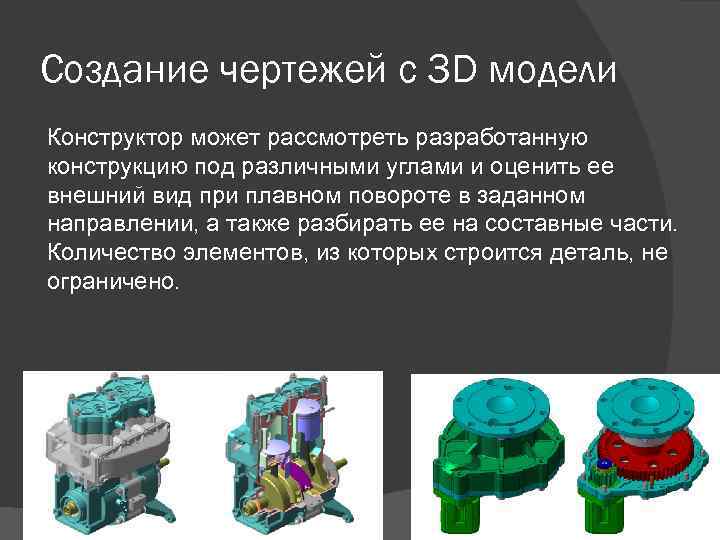

Создание чертежей с 3 D модели Конструктор может рассмотреть разработанную конструкцию под различными углами Создание чертежей с 3 D модели Конструктор может рассмотреть разработанную конструкцию под различными углами и оценить ее внешний вид при плавном повороте в заданном направлении, а также разбирать ее на составные части. Количество элементов, из которых строится деталь, не ограничено.

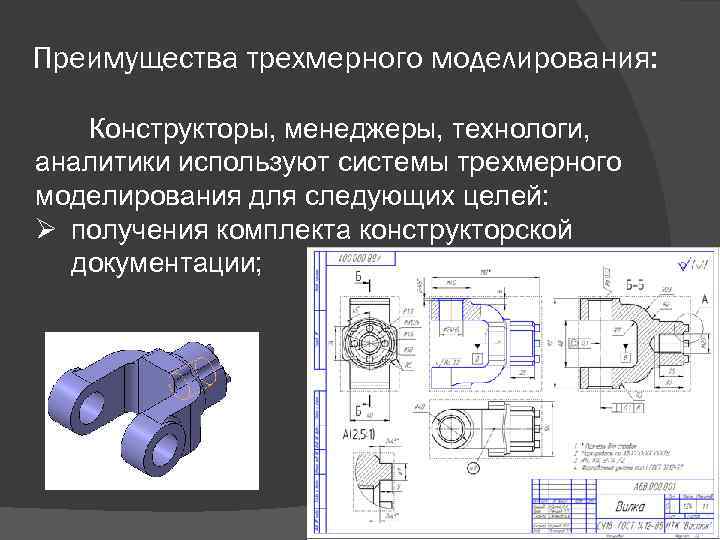

Преимущества трехмерного моделирования: Конструкторы, менеджеры, технологи, аналитики используют системы трехмерного моделирования для следующих целей: Преимущества трехмерного моделирования: Конструкторы, менеджеры, технологи, аналитики используют системы трехмерного моделирования для следующих целей: Ø получения комплекта конструкторской документации;

Преимущества трехмерного моделирования: Ø выполнения инженерных расчетов (прочность, кинематика, аэродинамика и т. п. ); Преимущества трехмерного моделирования: Ø выполнения инженерных расчетов (прочность, кинематика, аэродинамика и т. п. ); Ø моделирования процессов литья, обработки резанием и давлением металлов и пластмасс, гибки листового материала; Ø на основе 3 D модели можно генерировать управляющие программы для станков с ЧПУ;

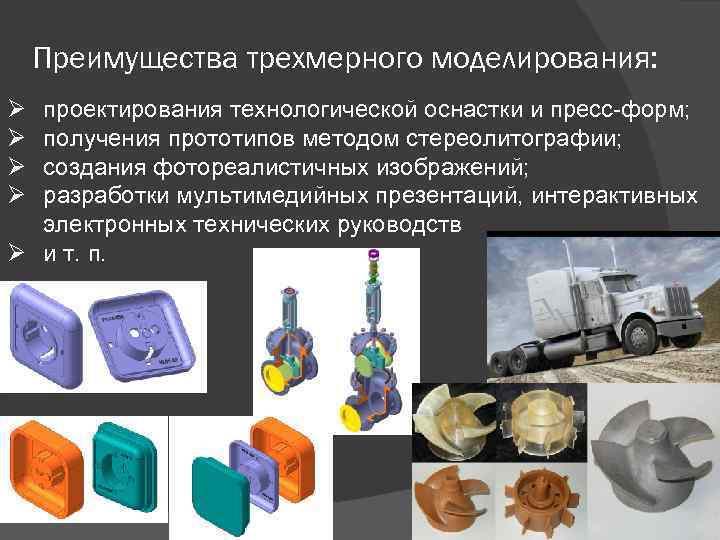

Преимущества трехмерного моделирования: Ø Ø проектирования технологической оснастки и пресс-форм; получения прототипов методом стереолитографии; Преимущества трехмерного моделирования: Ø Ø проектирования технологической оснастки и пресс-форм; получения прототипов методом стереолитографии; создания фотореалистичных изображений; разработки мультимедийных презентаций, интерактивных электронных технических руководств Ø и т. п.
