диаграмма растяжения.ppt
- Количество слайдов: 9
А Растяжение-сжатие Образцы для испытаний на растяжение ГОСТ ℓ 0 – расчетная длина (однородное напряженное состояние) 1
Диаграмма растяжения образца малоуглеродистой А стали F E Fmax Fт Fуп Fпц C B A ОА – участок пропорциональности (закон Гука). K AВ – участок упругости. ВС – участок текучести(заметные пластические деформации). СЕ – участок упрочнения. ЕК – зона разрушения. 0 ∆ℓ 2
Диаграмма растяжения материала малоуглеродистой стали σ1 = F / А 0 σпц≈ σуп B σпц =Fпц/А 0– предел пропор- E – C σпч(σв) A σуп σт α Участок ОА: σ1= Eε 1 K σт =FТ/А 0– предел текуче- сти – напряжение, при котором появляются заметные пластические деформации без заметного увеличения нагрузки. σпч(σв)=Fmax/А 0– предел σпц tgα = E циональности – наибольшее напряжение, до которого деформации пропорциональны напряжениям. σуп =Fуп/А 0 предел упругости – напряжение, до которого материал не получает пластических деформаций. σпч прочности – максимальное напряжение, выдерживаемое материалом при растяжении. ε 1= ∆ ℓ / ℓ о , % 3
А Диаграмма растяжения Условный предел текучести Для материалов, не имеющих ярко выраженной площадки текучести определяется условный предел текучести - напряжение, при котором пластическая деформация равна какой-то величине (допуску). σ σ0. 2 Если ε, % 0. 2 εост= 0. 002 или 0. 2% то усл. предел тек. - σ0. 2 Если εост= 0. 005 или 0. 5% то усл. предел тек. - σ0. 5 4

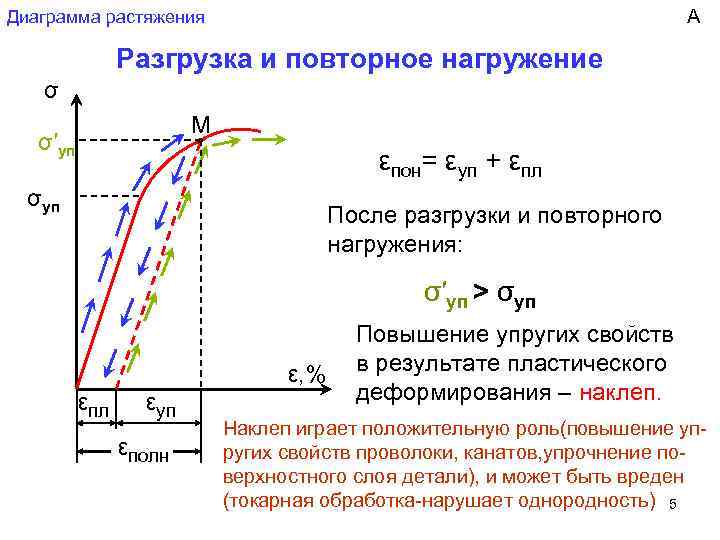

А Диаграмма растяжения Разгрузка и повторное нагружение σ М ● σ′уп εпон= εуп + εпл σуп После разгрузки и повторного нагружения: σ′уп > σуп εпл εуп εполн ε, % Повышение упругих свойств в результате пластического деформирования – наклеп. Наклеп играет положительную роль(повышение упругих свойств проволоки, канатов, упрочнение поверхностного слоя детали), и может быть вреден (токарная обработка-нарушает однородность) 5
Деформационные характеристики -способность к образованию остаточных деформаций. E σ Остаточное удлинение образца при разрыве K B C δ= A ℓ кон - ℓ 0 · 100% Относительное сужение образца в шейке δ ε, % δ ≈ ψ – материал не образует шейки. ψ= Акон – А 0 δ 5 , δ 10. А 0 кратность образца · 100% 6

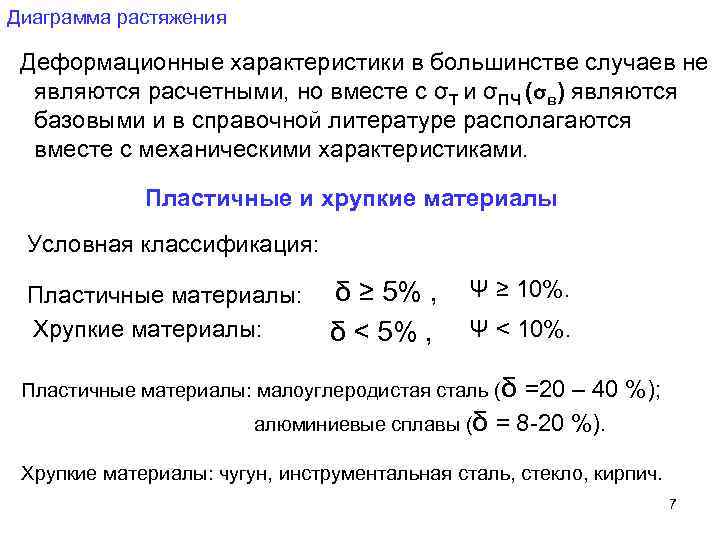

Диаграмма растяжения Деформационные характеристики в большинстве случаев не являются расчетными, но вместе с σТ и σПЧ (σв) являются базовыми и в справочной литературе располагаются вместе с механическими характеристиками. Пластичные и хрупкие материалы Условная классификация: Пластичные материалы: Хрупкие материалы: δ ≥ 5% , δ < 5% , Ψ ≥ 10%. Ψ < 10%. Пластичные материалы: малоуглеродистая сталь (δ =20 – 40 %); алюминиевые сплавы (δ = 8 -20 %). Хрупкие материалы: чугун, инструментальная сталь, стекло, кирпич. 7

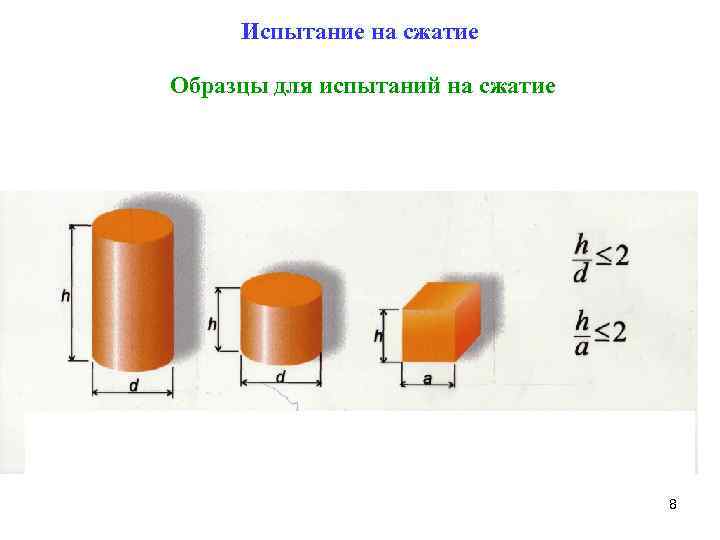

Испытание на сжатие Образцы для испытаний на сжатие 8
Диаграмма сжатия Пластичные материалы Хрупкие материалы σ σ σПЧ σ+ ПЧ ε, % Образец расплющивается, σПЧ отсутствует. ε, % + σПЧ > σПЧ 9
