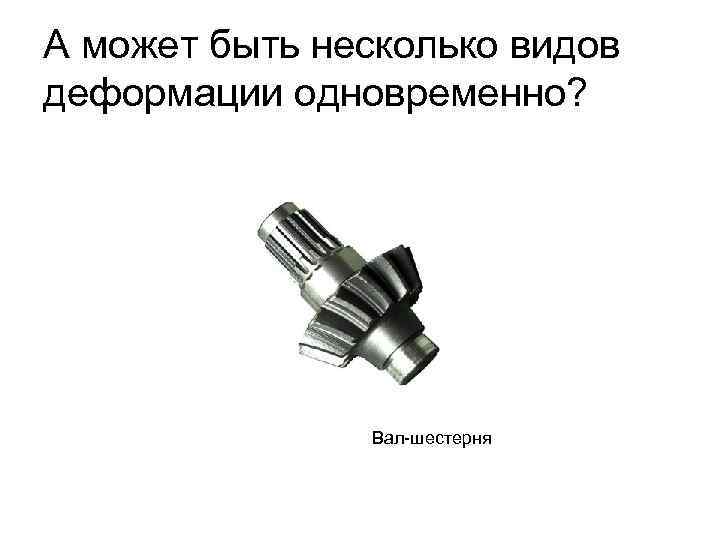

А может быть несколько видов деформации одновременно? Вал-шестерня

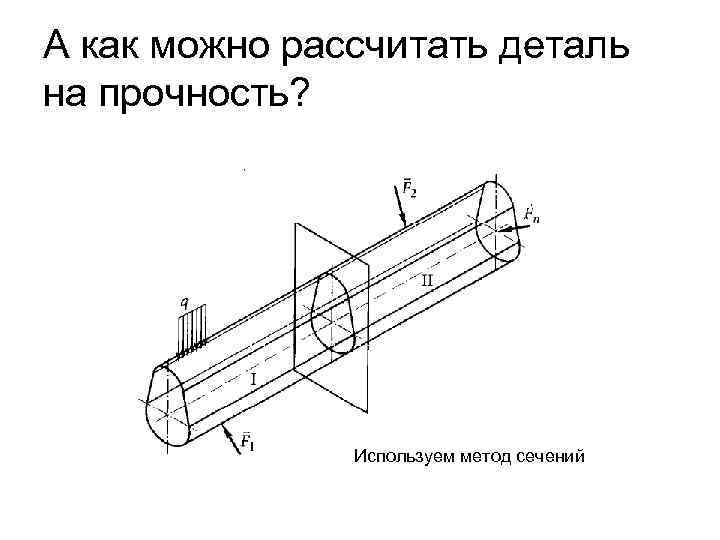

А как можно рассчитать деталь на прочность? Используем метод сечений

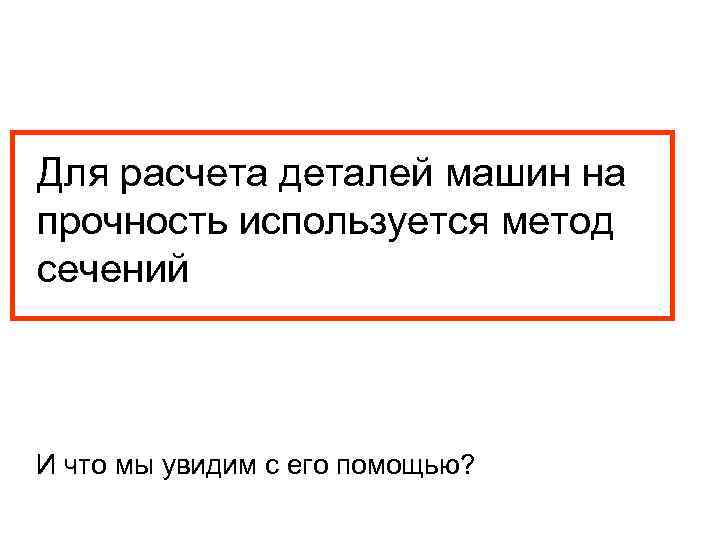

Для расчета деталей машин на прочность используется метод сечений И что мы увидим с его помощью?

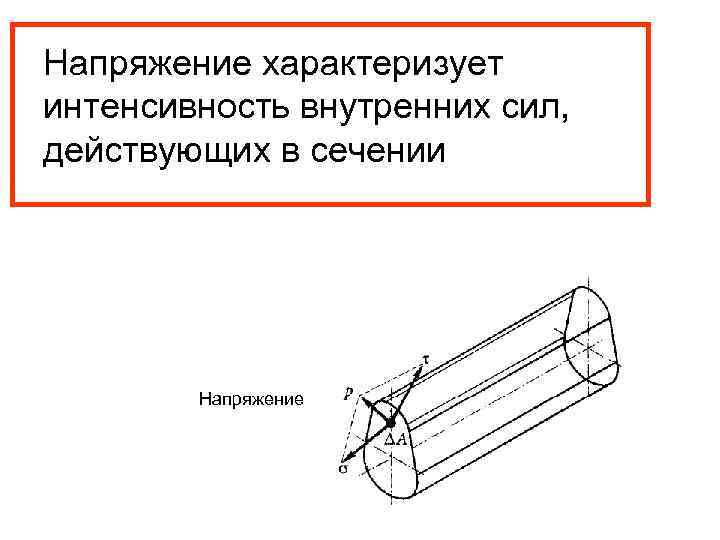

Напряжение характеризует интенсивность внутренних сил, действующих в сечении Напряжение

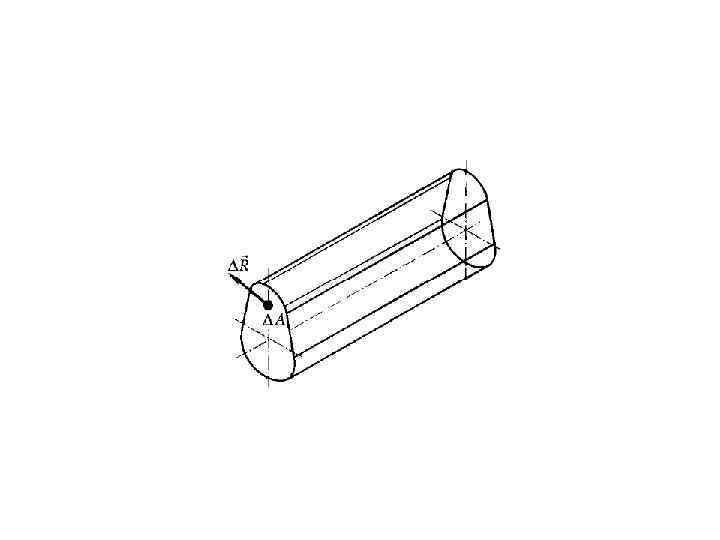

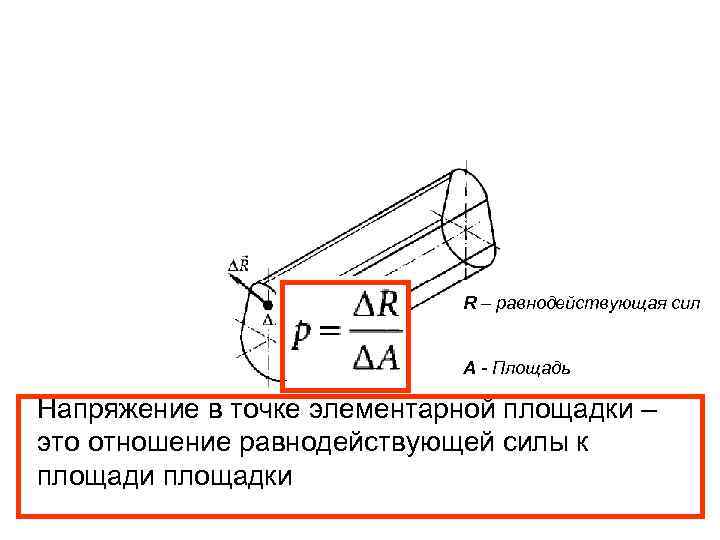

R – равнодействующая сил А - Площадь Напряжение в точке элементарной площадки – это отношение равнодействующей силы к площади площадки

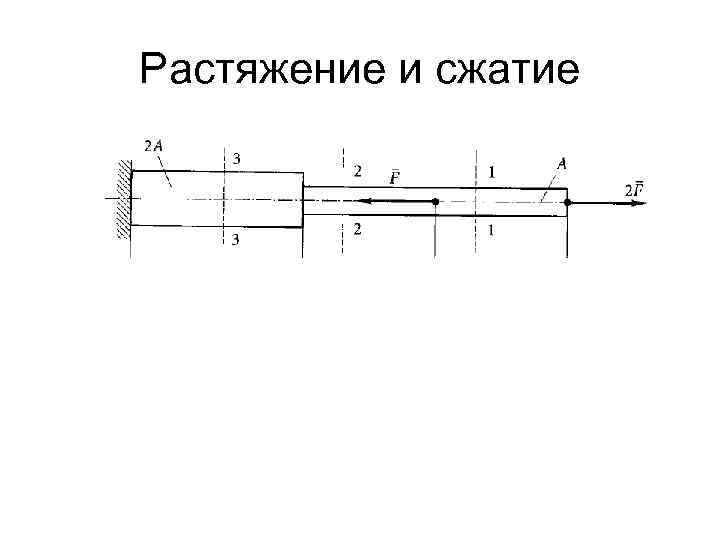

Растяжение и сжатие

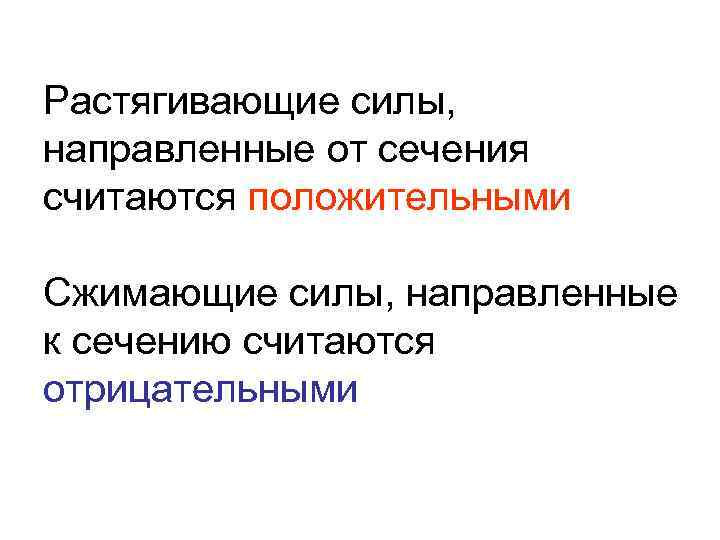

Растягивающие силы, направленные от сечения считаются положительными Сжимающие силы, направленные к сечению считаются отрицательными

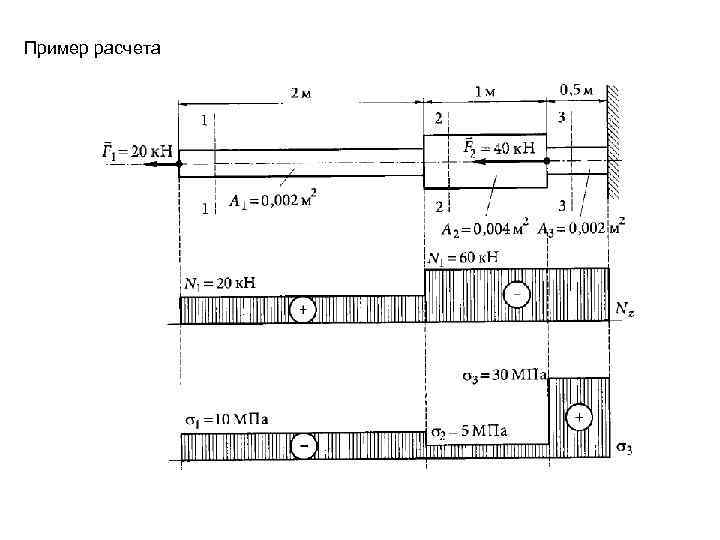

Растяжение и сжатие Нормальное напряжение: Где N – продольная сила в сечении, А – площадь сечения

Допустимые напряжения растяжения и сжатия для некоторых материалов А почему напряжение называется допустимое?

Допустимое напряжение – это предельное рабочее напряжение при котором деталь разрушиться Если деталь разрушиться, то можно его применять при ее изготовлении? Рабочее напряжение – это напряжение, при котором рассматриваемая деталь, под действием внешних нагрузок функционирует заданное время не разрушаясь
