А КА Ямал -100 Масса КА в

А

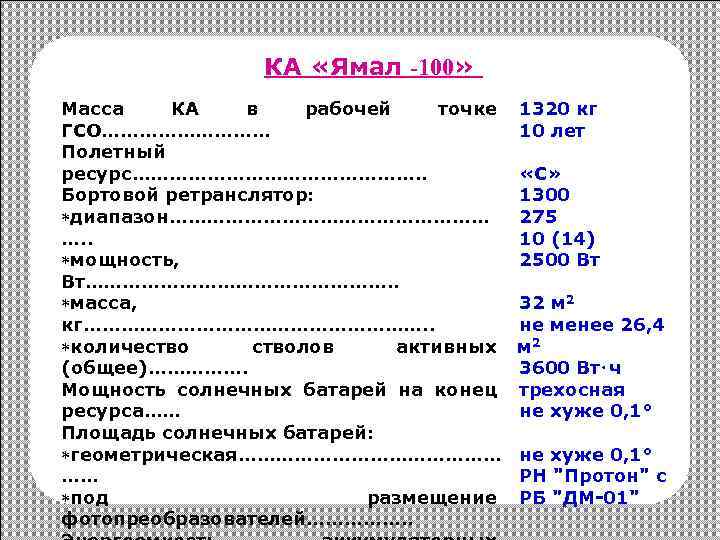

КА «Ямал -100» Масса КА в рабочей точке ГСО…………… Полетный ресурс……………………. . Бортовой ретранслятор: диапазон……………………… …. . мощность, Вт……………………. . масса, кг………………………. . количестволов активных (общее)……………. Мощность солнечных батарей на конец ресурса…… Площадь солнечных батарей: геометрическая………………… …… под размещение фотопреобразователей……………. . 1320 кг 10 лет «С» 1300 275 10 (14) 2500 Вт 32 м 2 не менее 26, 4 м 2 3600 Вт⋅ч трехосная не хуже 0, 1° РН "Протон" с РБ "ДМ-01"

ы è Никельводородные аккумуляторные батареи, не имеющие аналогов в мире. è Трёхслойные сотовые конструкции на основе углепластиков. è Пассивная система теплообмена с тепловыми трубами è Экономичн ые электроракетн ые двигатели è Безгермоконтейнерная конструкция. è Поляризационное уплотнение. è Линеаризованные УМ. è Контурные ДН антенн.

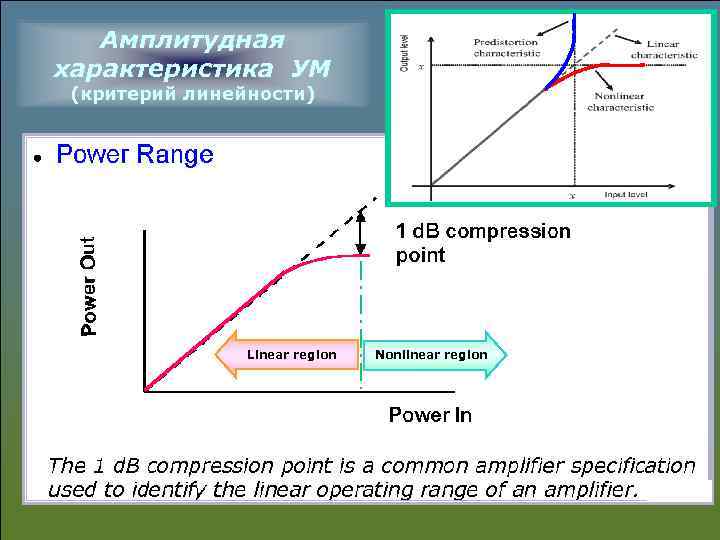

Амплитудная характеристика УМ (критерий линейности) Linear region Nonlinear region

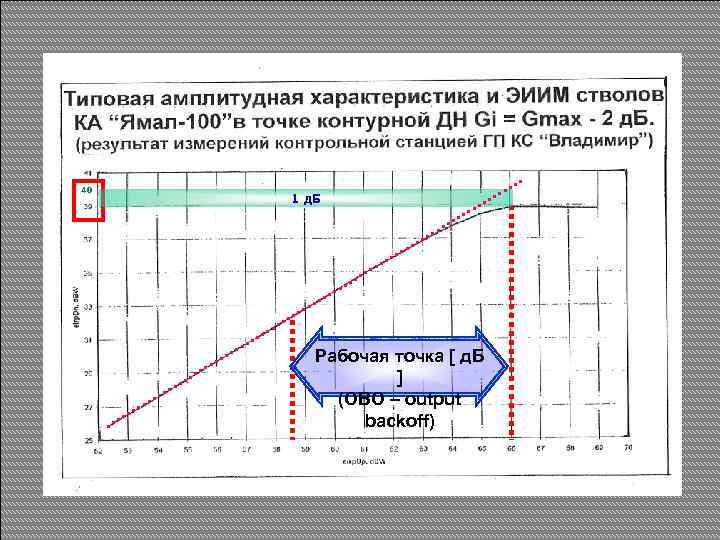

40 1 д. Б Рабочая точка [ д. Б ] (OBO – output backoff)

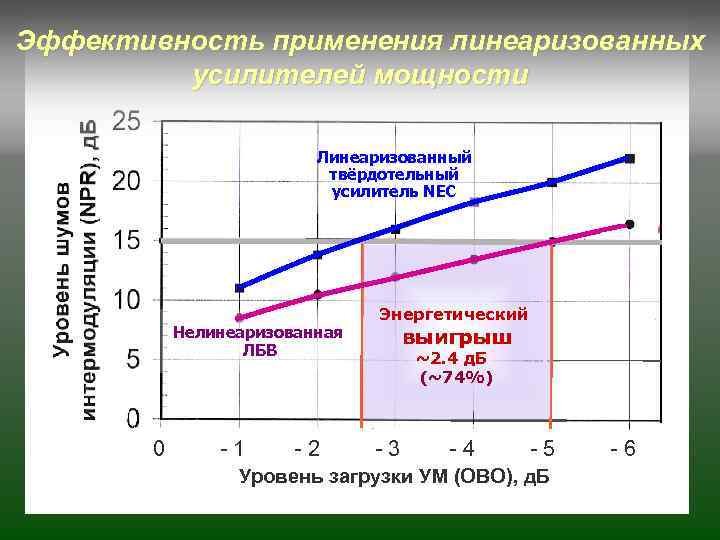

Эффективность применения линеаризованных усилителей мощности Линеаризованный твёрдотельный усилитель NEC Нелинеаризованная ЛБВ 0 -1 -2 Энергетический выигрыш ~2. 4 д. Б (~74%) -3 -4 -5 Уровень загрузки УМ (ОВО), д. Б -6

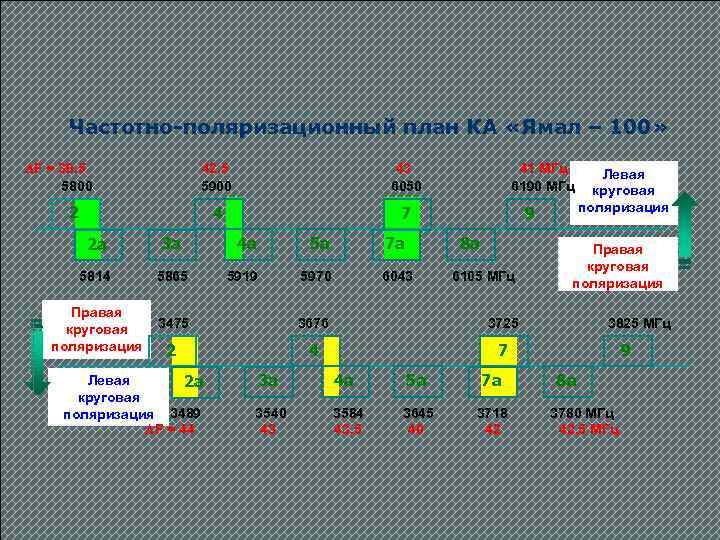

Частотно-поляризационный план КА «Ямал – 100» F = 39. 5 5800 42. 5 5900 43 6050 4 7 2 4 а 5 а 7 а 5919 5970 6043 41 МГц 6190 МГц 9 8 а 2 а 3 а 5814 5865 Правая круговая поляризация 3475 3676 3725 2 4 Левая круговая поляризация 7 Левая 2 а круговая поляризация 3489 F = 44 6105 МГц 3 а 4 а 5 а 7 а 3540 43 3584 43. 5 3645 40 3718 42 Правая круговая поляризация 3825 МГц 9 8 а 3780 МГц 42. 5 МГц

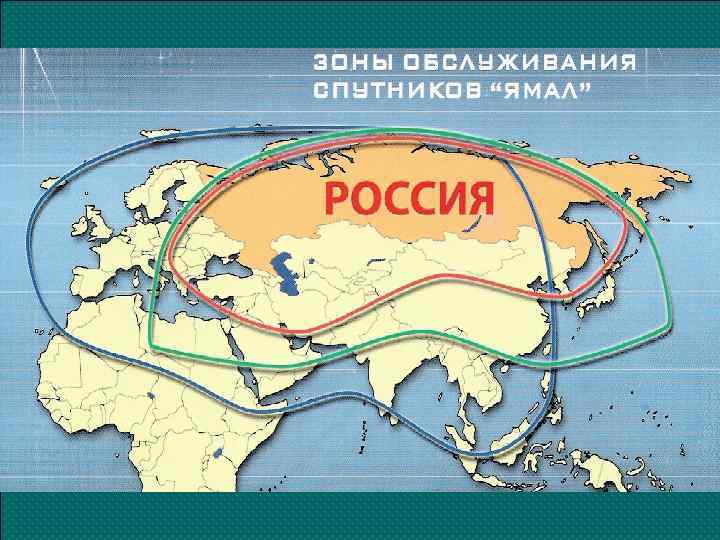

Контурная ДН КА «Ямал – 100» ; Эллиптическая ДН.

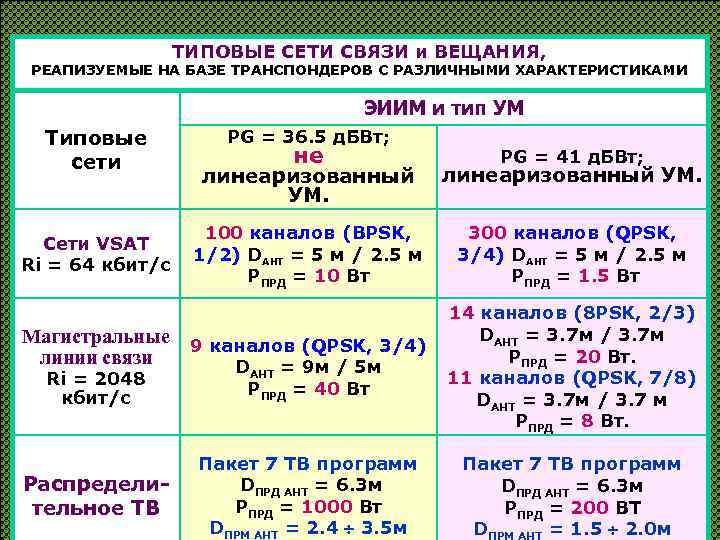

ТИПОВЫЕ СЕТИ СВЯЗИ и ВЕЩАНИЯ, РЕАПИЗУЕМЫЕ НА БАЗЕ ТРАНСПОНДЕРОВ С РАЗЛИЧНЫМИ ХАРАКТЕРИСТИКАМИ ЭИИМ и тип УМ Типовые сети Сети VSAT Ri = 64 кбит/с Магистральные линии связи Ri = 2048 кбит/с Распределительное ТВ PG = 36. 5 д. БВт; не PG = 41 д. БВт; линеаризованный УМ. 100 каналов (BPSK, 1/2) DAНТ = 5 м / 2. 5 м РПРД = 10 Вт 300 каналов (QPSK, 3/4) DAНТ = 5 м / 2. 5 м РПРД = 1. 5 Вт 9 каналов (QPSK, 3/4) DAНТ = 9 м / 5 м РПРД = 40 Вт 14 каналов (8 PSK, 2/3) DAНТ = 3. 7 м / 3. 7 м РПРД = 20 Вт. 11 каналов (QPSK, 7/8) DАHT = 3. 7 м / 3. 7 м РПРД = 8 Вт. Пакет 7 ТВ программ DПРД АНТ = 6. 3 м РПРД = 1000 Вт DПPМ АНТ = 2. 4 3. 5 м Пакет 7 ТВ программ DПРД АНТ = 6. 3 м РПРД = 200 ВТ D = 1. 5 2. 0 м

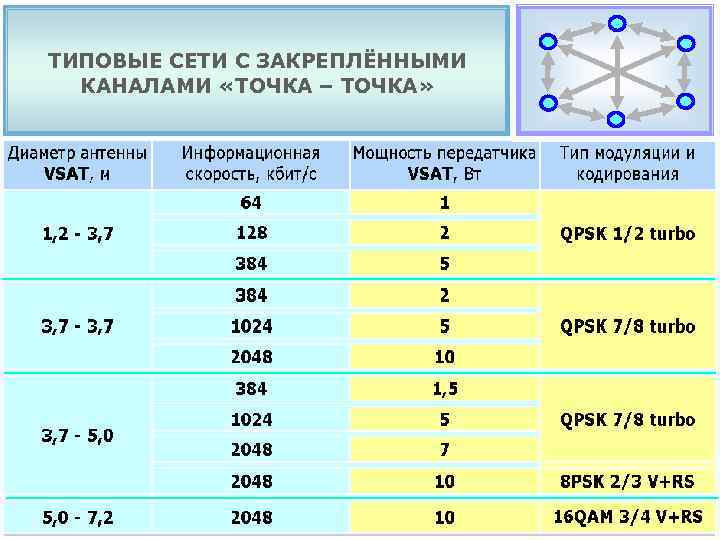

ТИПОВЫЕ СЕТИ С ЗАКРЕПЛЁННЫМИ КАНАЛАМИ «ТОЧКА – ТОЧКА»

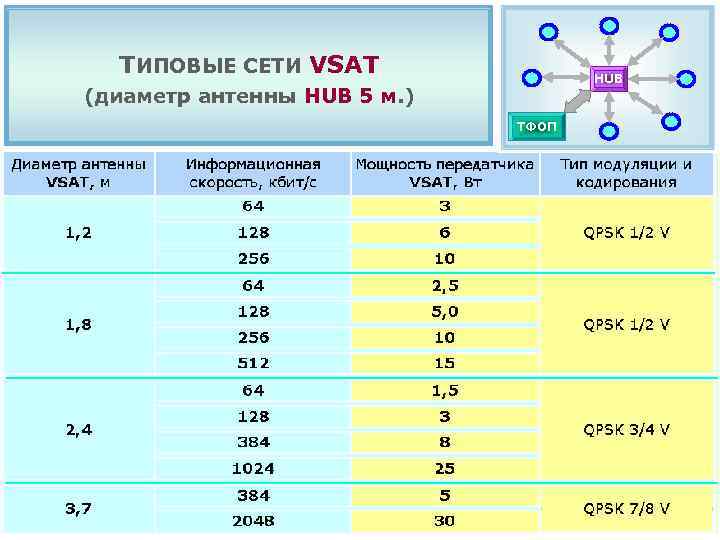

ТИПОВЫЕ СЕТИ VSAT HUB (диаметр антенны HUB 5 м. ) ТФОП

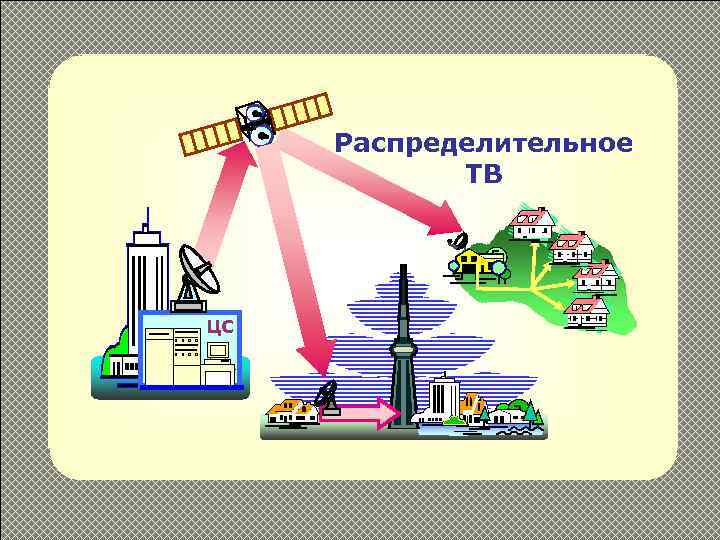

Распределительное ТВ ЦС

Распределительное ТВ. Размещение по зоне обслуживания приёмных антенн различного диаметра

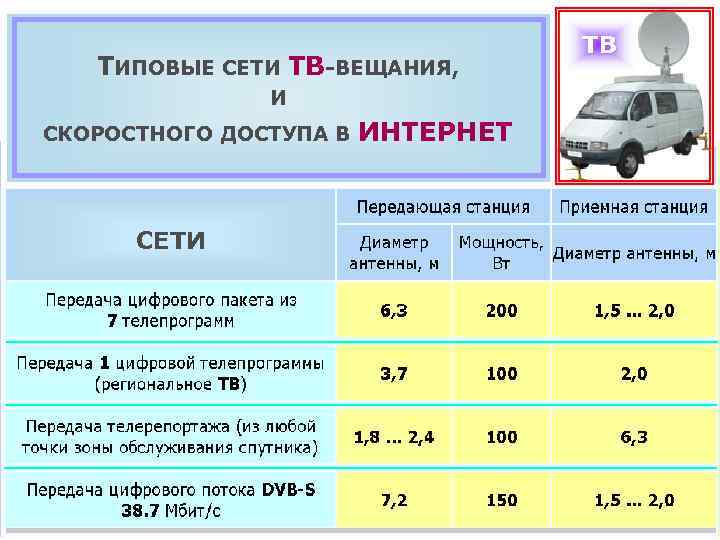

ТИПОВЫЕ СЕТИ ТВ-ВЕЩАНИЯ, И СКОРОСТНОГО ДОСТУПА В СЕТИ ИНТЕРНЕТ ТВ
