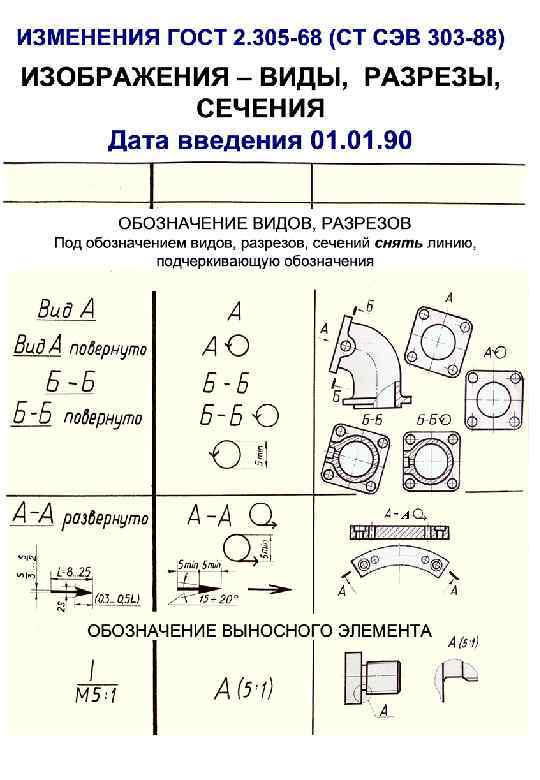

А
ДОПОЛНИТЕЛЬНЫЕ ВИДЫ Если какую-либо часть предмета невозможно показать на основных видах без искажения формы и размеров, то применяют дополнительные виды, получаемые на плоскостях, непараллельных основным плоскостям проекций А А Дополнительный вид должен быть отмечен на чертеже надписью, а у связанного с дополнительным видом изображения предмета должна быть поставлена стрелка, указывающая направление взгляда, с соответствующим буквенным обозначением (стрелка А). Когда дополнительный вид расположен в непосредственной проекционной связи с соответствующим изображением, стрелку и надпись под видом не наносят. СТОЙКА Дополнительный вид допускается повертывать, но с сохранением, как правило, положения, принятого для данного предмета на главном изображении. А
МЕСТНЫЕ ВИДЫ Изображения отдельного, ограниченного места поверхности предмета называется местным видом А А Б Местный вид может быть ограничен линией обрыва, по возможности в наименьшем размере(вид. А) Б Местный вид может быть не ограничен линией обрыва (вид Б)

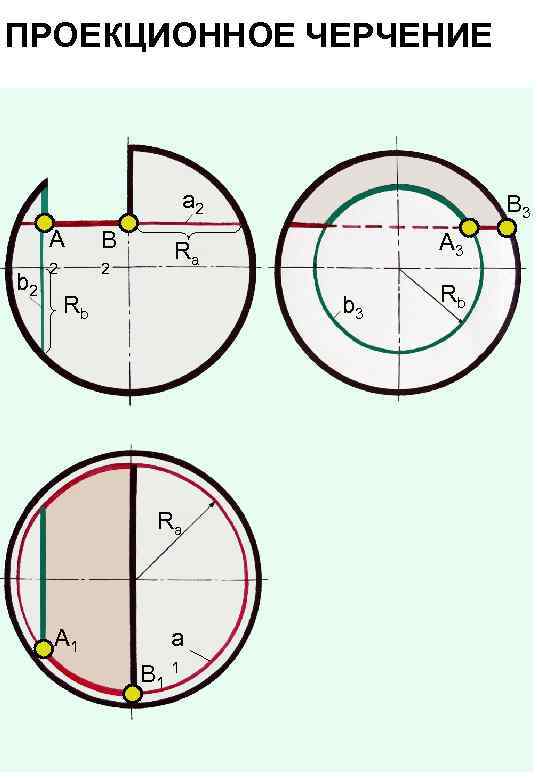

ПРОЕКЦИОННОЕ ЧЕРЧЕНИЕ a 2 A b 2 B 2 2 A 3 Ra Rb b 3 Ra A 1 B 3 a B 1 1 Rb

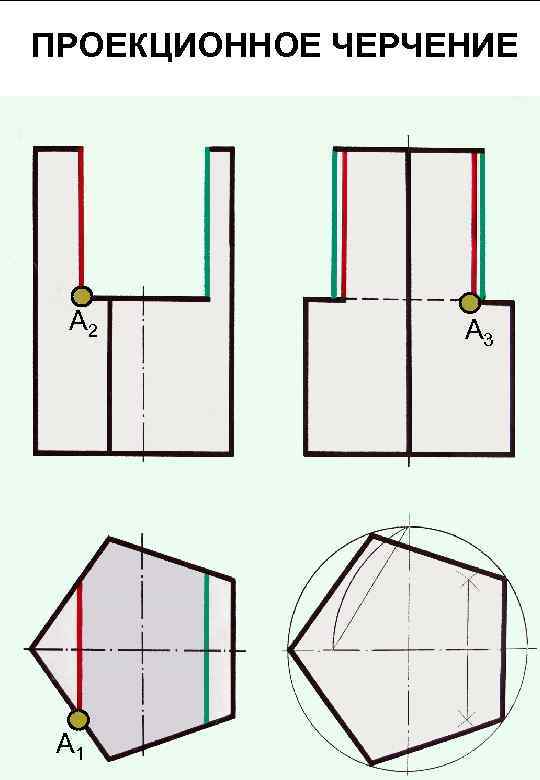

ПРОЕКЦИОННОЕ ЧЕРЧЕНИЕ А 2 А 1 А 3
А 2 B 2 C 2 А 1 B 1 А 3 B 3 C 3

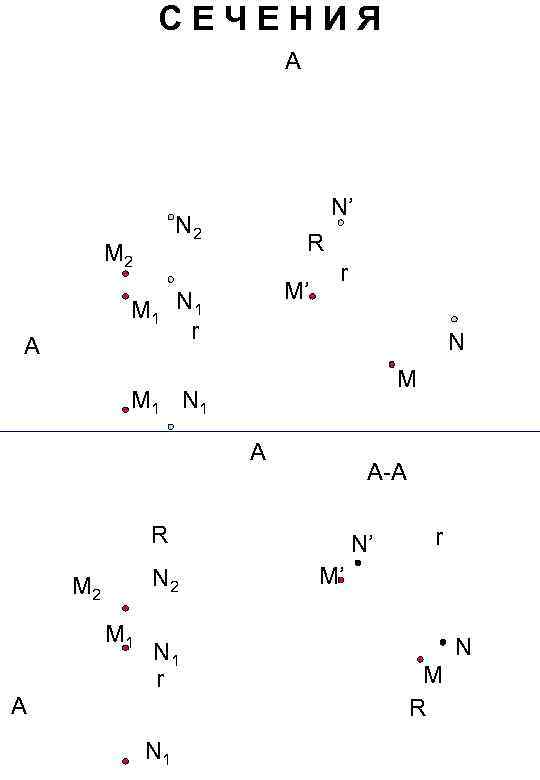

СЕЧЕНИЯ A N’ N 2 M 1 A R M’ N 1 r r N M M 1 N 1 A A-A R N 2 M 1 N 1 r A N 1 N’ r M’ N M R

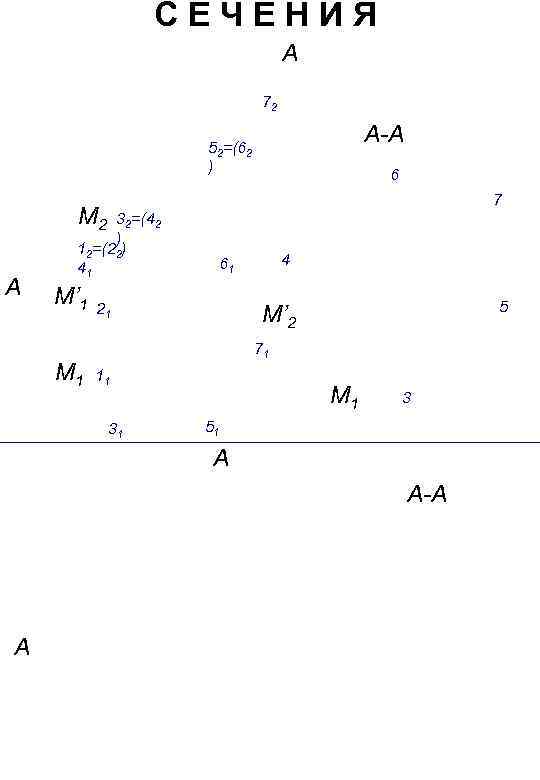

СЕЧЕНИЯ A 72 A-A 52=(62 ) 6 7 M 2 A 32=(42 ) 12=(22) 41 M’ 1 M 1 4 61 21 5 M’ 2 71 11 31 M 1 3 51 A A-A A
РАЗРЕЗ ГОРИЗОНТАЛЬНЫЙ А А А-А

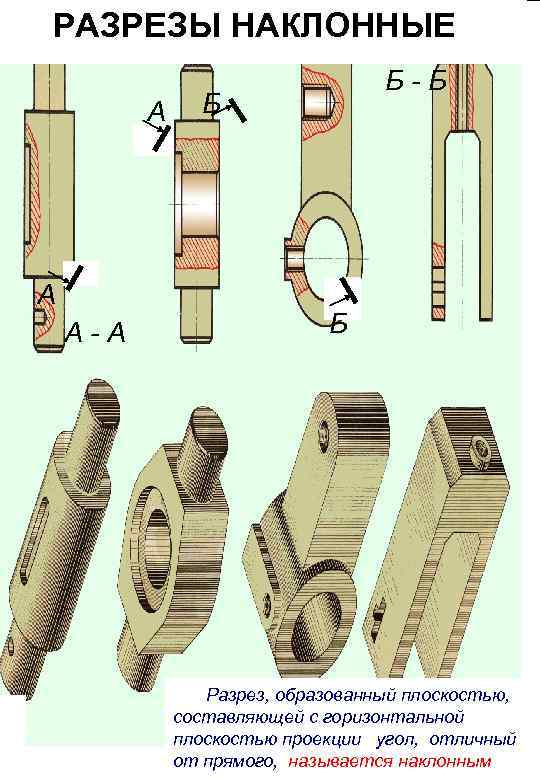

РАЗРЕЗЫ НАКЛОННЫЕ А А А-А Б-Б Б Б Разрез, образованный плоскостью, составляющей с горизонтальной плоскостью проекции угол, отличный от прямого, называется наклонным

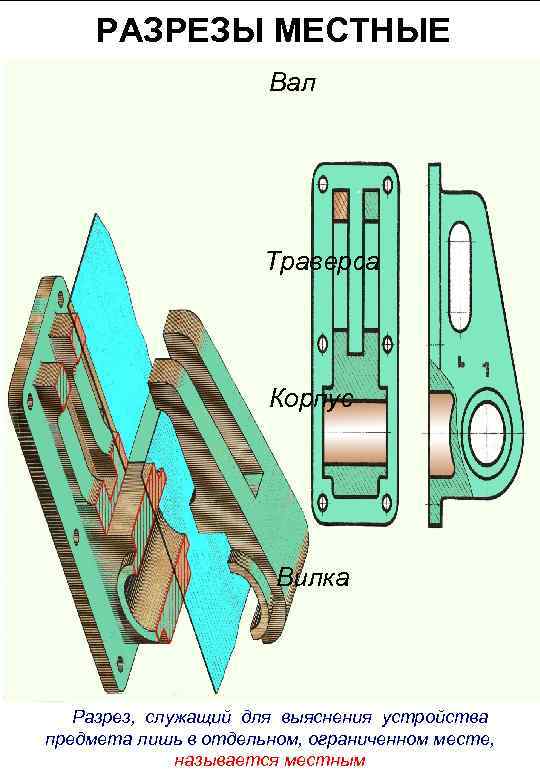

РАЗРЕЗЫ МЕСТНЫЕ Вал Траверса Корпус Вилка Разрез, служащий для выяснения устройства предмета лишь в отдельном, ограниченном месте, называется местным

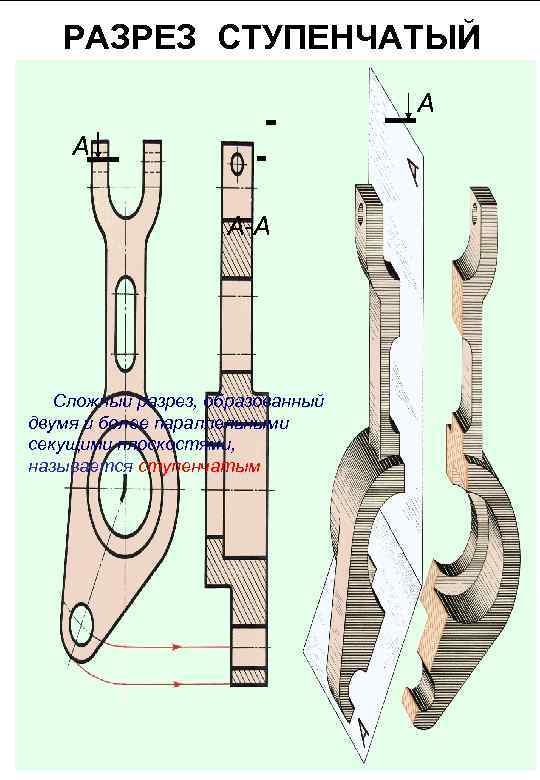

РАЗРЕЗ СТУПЕНЧАТЫЙ А А А-А Сложный разрез, образованный двумя и более параллельными секущими плоскостями, называется ступенчатым

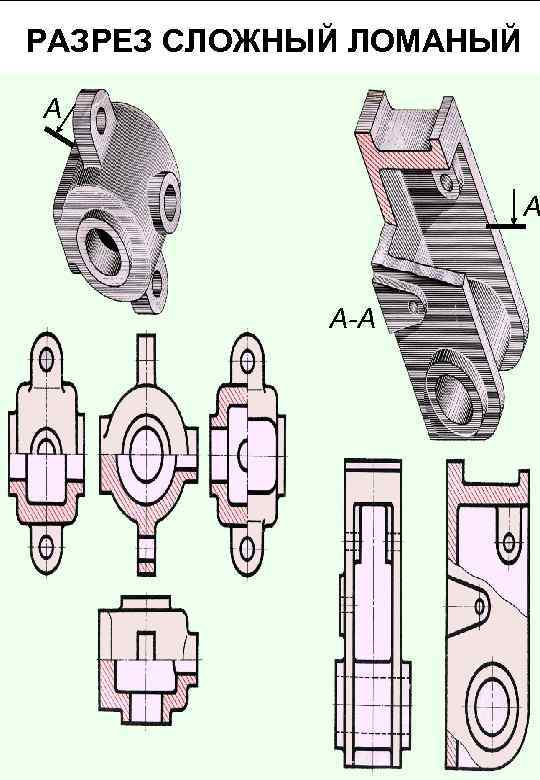

РАЗРЕЗ СЛОЖНЫЙ ЛОМАНЫЙ А А А-А
СОЕДИНЕНИЕ ЧАСТИ ВИДА И ЧАСТИ СООТВЕТСТВУЮЩЕГО РАЗРЕЗА Часть вида и часть соответствующего разреза допускается соединять, разрезая их сплошной волнистой линией. Если при этом соединяются половина вида и половина разреза, каждый из которых является симметричной фигурой, то разделяющей линией служит ось симметрии. Когда секущая плоскость совпадает с плоскостью симметрии предмета в целом, а соответствующие изображения расположены в непосредственной проекционной связи, для горизонтальных, фронтальных и профильных разрезов не отмечают положение секущей плоскости, и разрез надписью не сопровождается.

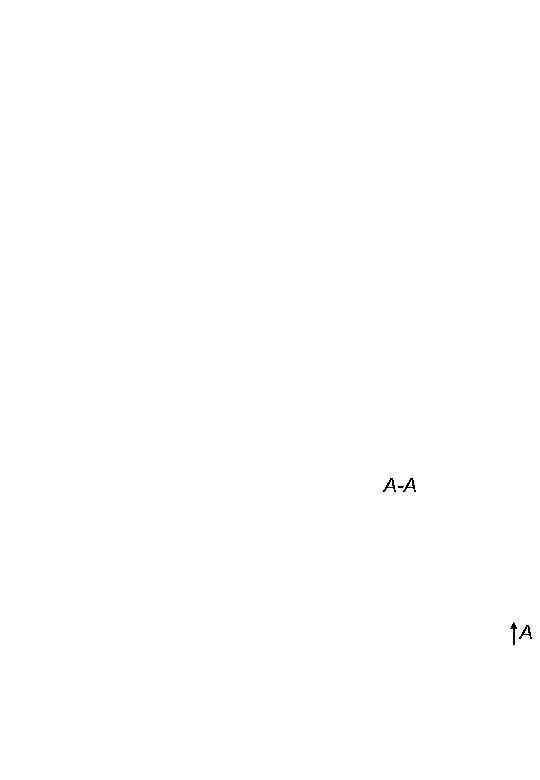

А-А А
А-А В Б Б-Б В В-В Б А А
