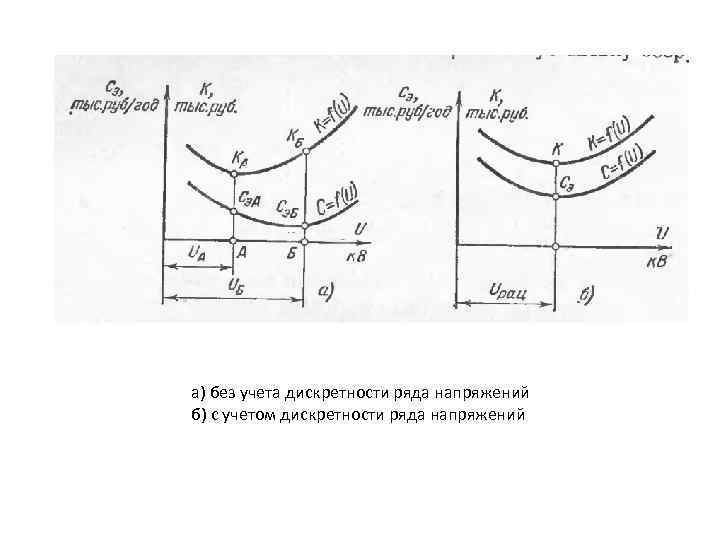

а) без учета дискретности ряда напряжений б) с учетом дискретности ряда напряжений

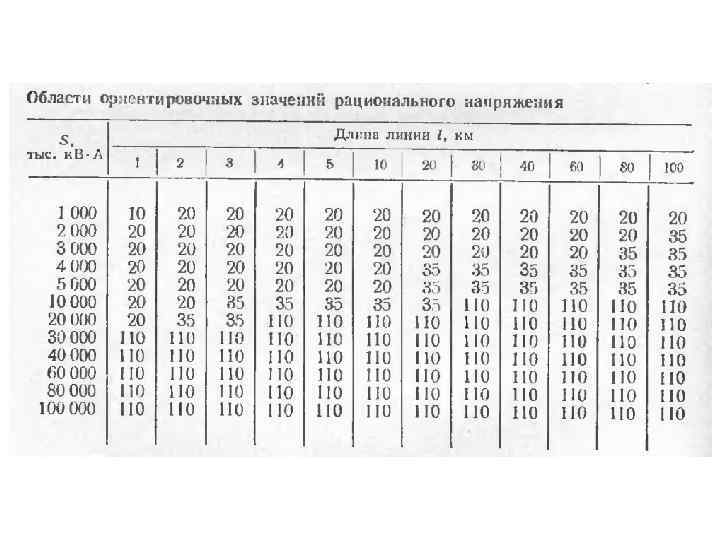

Эмпирические формулы рационального напряжения где Р – активная мощность, МВт; S – полная мощность предприятия, МВА; l – длина питающей линии, км.

Экономическая (числитель) и предельная (знаменатель) мощности воздушных линий электропередачи 6 -330 к. В. U, к. В 110 25 0, 27 1, 3 0, 45 2, 25 0, 9 4, 5 1, 58 7, 9 - 150 - 220 - 330 - 6 10 20 35 Передаваемая мощность, МВт, для сечения, мм 2 35 50 70 95 120 150 185 240 300 0, 378 0, 54 0, 755 1, 025 1, 3 1, 62 1, 99 1, 75 2, 1 2, 65 3, 3 3, 8 4, 45 5, 1 0, 63 0, 9 1, 26 1, 71 2, 16 2, 7 3, 33 3, 1 3, 6 4, 6 5, 7 6, 6 7, 7 9, 5 1, 26 1, 8 2, 52 3, 42 4, 33 5, 4 6, 6 6, 1 7, 2 9, 2 11, 4 13, 2 15, 4 19 2, 22 3, 17 4, 44 6 7, 6 9, 5 11, 8 15, 2 9, 52 11, 4 14, 4 17, 8 20, 6 24 27, 6 32, 6 10 13, 9 18, 8 23, 8 29, 7 36, 7 47, 5 59, 5 35, 5 44, 8 55, 9 64, 4 75, 2 86, 2 102, 2 116, 6 - 21, 4 29 36, 6 45, 8 56, 5 73, 4 92 77 88, 8 105 119 141 161 57 80 118 172 205 236 143 178 330 382 400 122 192 158 280 237 470

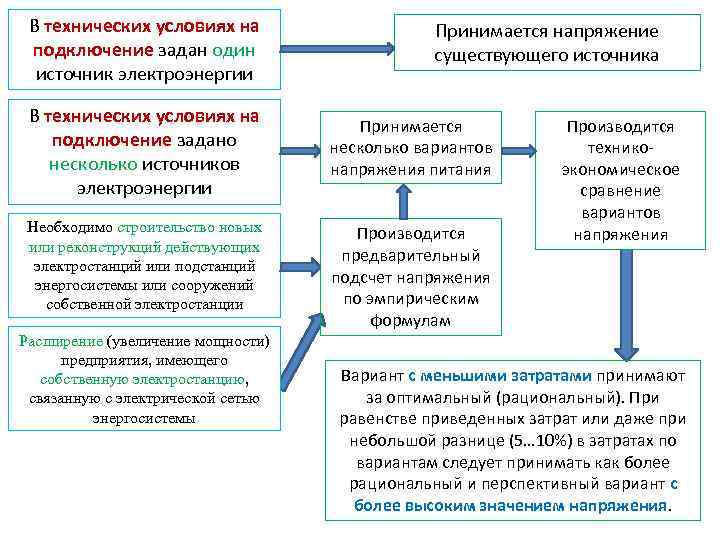

В технических условиях на подключение задан один источник электроэнергии В технических условиях на подключение задано несколько источников электроэнергии Необходимо строительство новых или реконструкций действующих электростанций или подстанций энергосистемы или сооружений собственной электростанции Расширение (увеличение мощности) предприятия, имеющего собственную электростанцию, связанную с электрической сетью энергосистемы Принимается напряжение существующего источника Принимается несколько вариантов напряжения питания Производится предварительный подсчет напряжения по эмпирическим формулам Производится техникоэкономическое сравнение вариантов напряжения Вариант с меньшими затратами принимают за оптимальный (рациональный). При равенстве приведенных затрат или даже при небольшой разнице (5… 10%) в затратах по вариантам следует принимать как более рациональный и перспективный вариант с более высоким значением напряжения.

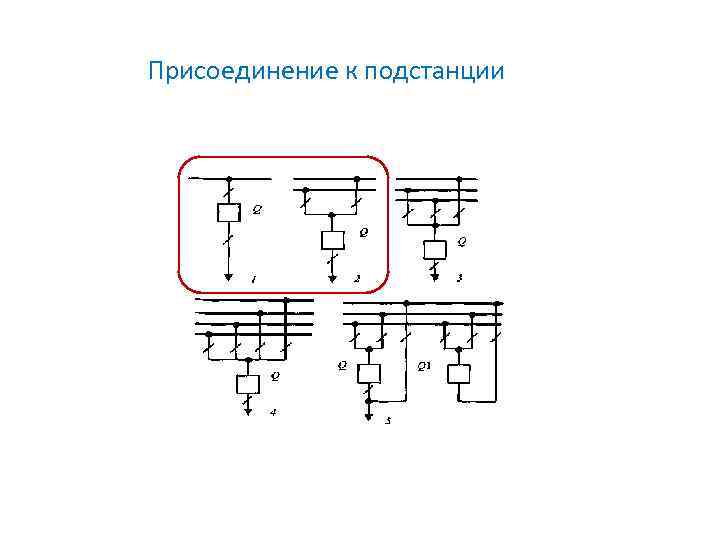

Присоединение к подстанции

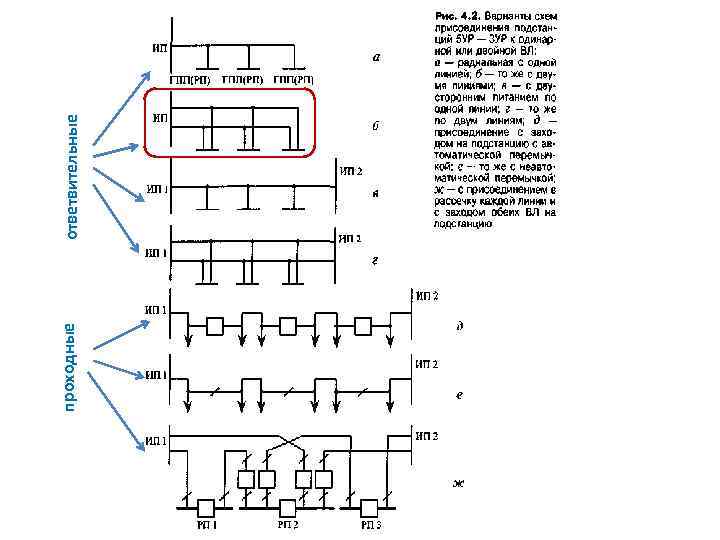

проходные ответвительные

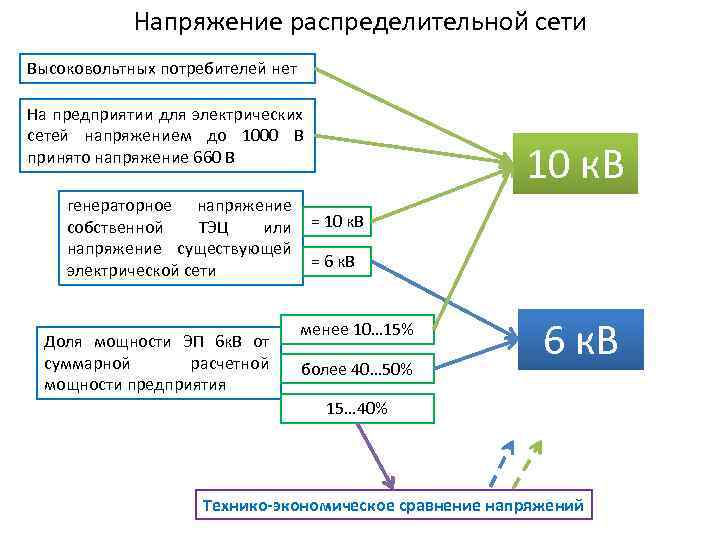

Напряжение распределительной сети Высоковольтных потребителей нет На предприятии для электрических сетей напряжением до 1000 В принято напряжение 660 В генераторное напряжение собственной ТЭЦ или напряжение существующей электрической сети Доля мощности ЭП 6 к. В от суммарной расчетной мощности предприятия 10 к. В = 6 к. В менее 10… 15% более 40… 50% 6 к. В 15… 40% Технико-экономическое сравнение напряжений
