А Б 5–Н 09. 45 27. 03 В Г

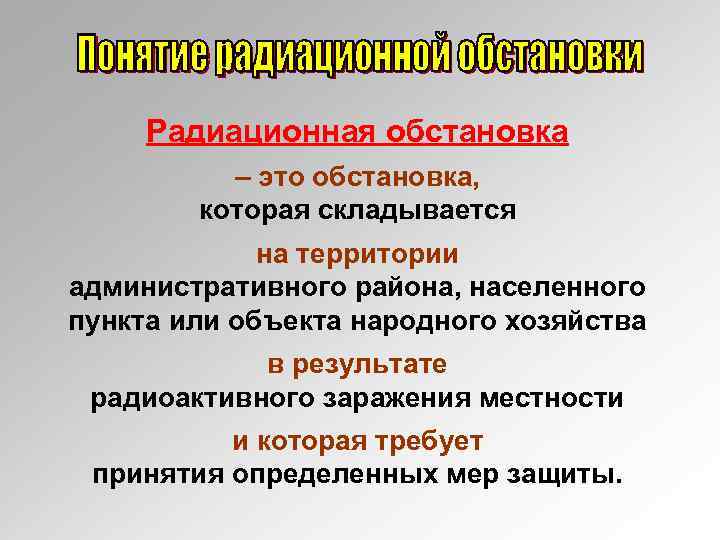

Радиационная обстановка – это обстановка, которая складывается на территории административного района, населенного пункта или объекта народного хозяйства в результате радиоактивного заражения местности и которая требует принятия определенных мер защиты.

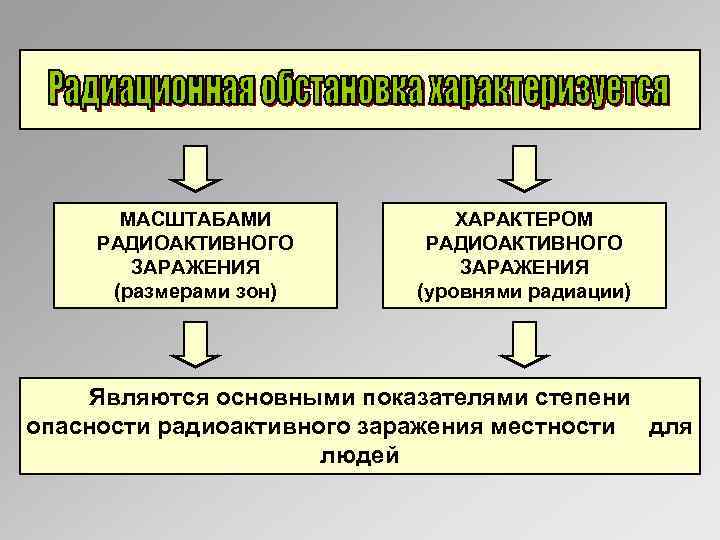

МАСШТАБАМИ РАДИОАКТИВНОГО ЗАРАЖЕНИЯ (размерами зон) ХАРАКТЕРОМ РАДИОАКТИВНОГО ЗАРАЖЕНИЯ (уровнями радиации) Являются основными показателями степени опасности радиоактивного заражения местности для людей

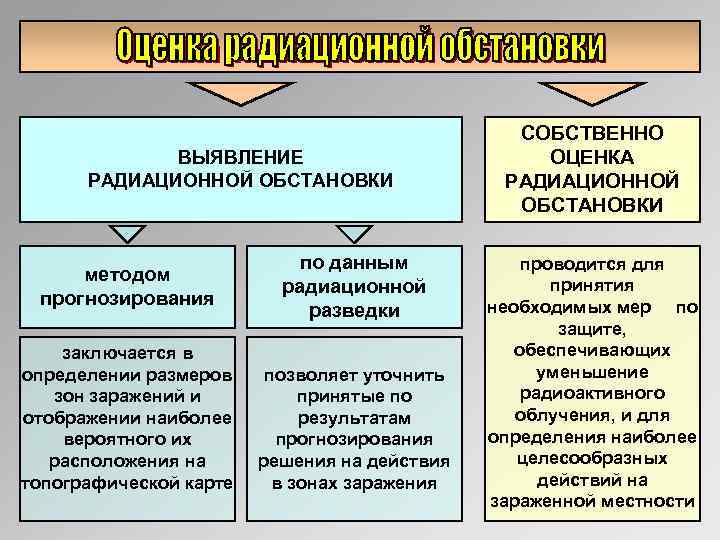

ВЫЯВЛЕНИЕ РАДИАЦИОННОЙ ОБСТАНОВКИ методом прогнозирования заключается в определении размеров зон заражений и отображении наиболее вероятного их расположения на топографической карте по данным радиационной разведки позволяет уточнить принятые по результатам прогнозирования решения на действия в зонах заражения СОБСТВЕННО ОЦЕНКА РАДИАЦИОННОЙ ОБСТАНОВКИ проводится для принятия необходимых мер по защите, обеспечивающих уменьшение радиоактивного облучения, и для определения наиболее целесообразных действий на зараженной местности

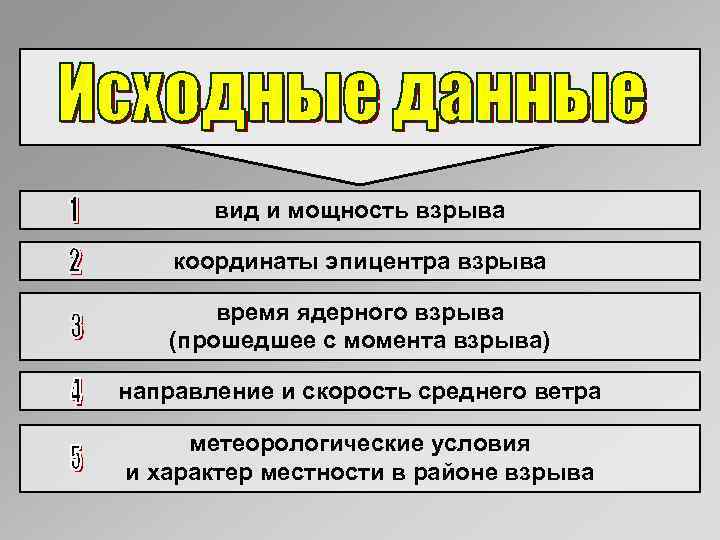

вид и мощность взрыва координаты эпицентра взрыва время ядерного взрыва (прошедшее с момента взрыва) направление и скорость среднего ветра метеорологические условия и характер местности в районе взрыва

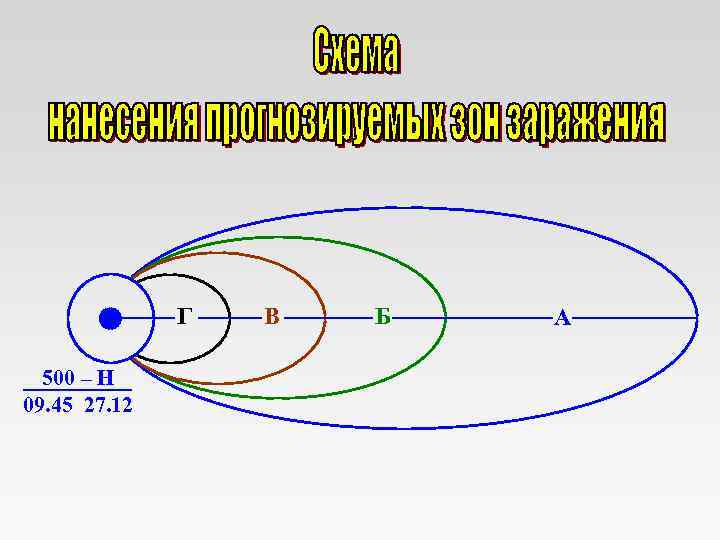

Г 500 – Н 09. 45 27. 12 В Б А
включает решение следующих основных задач Определение радиационных потерь личного состава (населения) при действиях в зонах заражения (таблицы 4, 5, 7) Определение радиационных потерь при преодолении зон заражения на следе облака (таблицы 4, 5, 7) Определение продолжительности пребывания личного состава в зонах заражения по заданной дозе облучения (таблицы 4, 5) Определение времени начала входа в зону заражения (начала работ в зоне) по заданной дозе облучения (таблицы 4, 5) Определение времени начала преодоления зон заражения (начала выхода из зоны) по заданной дозе облучения (таблицы 4, 5, 14) Определение степени заражения транспортных средств (таблица 12)

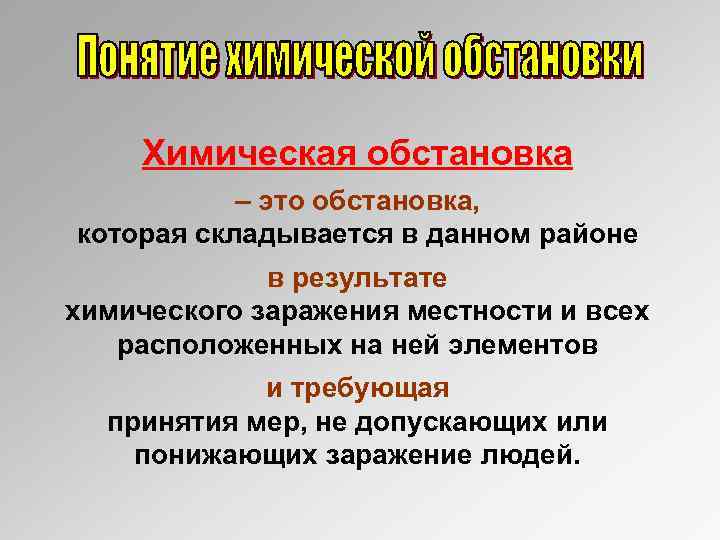

Химическая обстановка – это обстановка, которая складывается в данном районе в результате химического заражения местности и всех расположенных на ней элементов и требующая принятия мер, не допускающих или понижающих заражение людей.

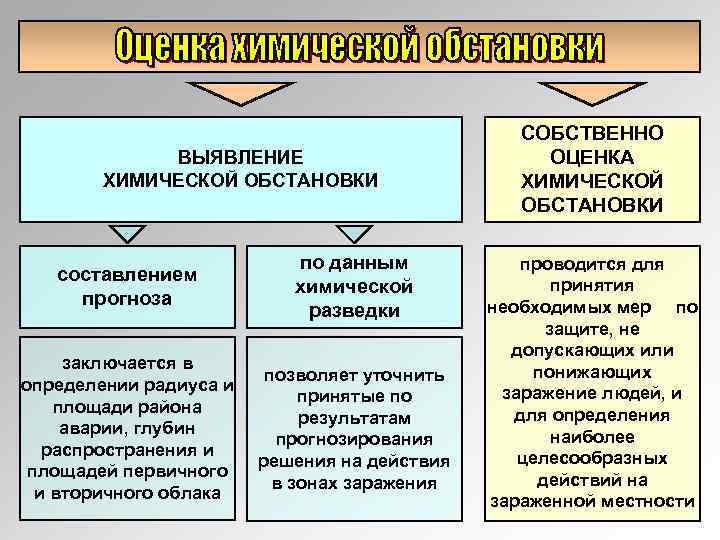

ВЫЯВЛЕНИЕ ХИМИЧЕСКОЙ ОБСТАНОВКИ составлением прогноза по данным химической разведки заключается в определении радиуса и площади района аварии, глубин распространения и площадей первичного и вторичного облака позволяет уточнить принятые по результатам прогнозирования решения на действия в зонах заражения СОБСТВЕННО ОЦЕНКА ХИМИЧЕСКОЙ ОБСТАНОВКИ проводится для принятия необходимых мер по защите, не допускающих или понижающих заражение людей, и для определения наиболее целесообразных действий на зараженной местности
масштабом химического заражения степенью опасности заражения продолжительностью химического заражения радиус района аварии и его площадь возможное количество пораженных в районе аварии глубина распространения и площадь первичного облака АХОВ возможное количество пораженных в зонах распространения АХОВ время испарения АХОВ в районе аварии, в течение которого существует опасность поражения населения, не имеющего СИЗ глубина распространения и площадь вторичного облака АХОВ количество зараженных объектов, техники, требующих проведения специальной обработки время химического заражения воздуха в зонах распространения АХОВ время подхода облака АХОВ к заданному рубежу

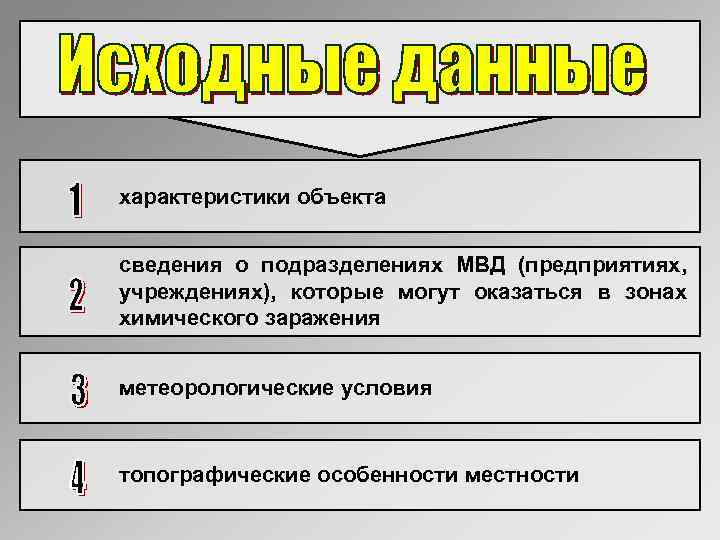

характеристики объекта сведения о подразделениях МВД (предприятиях, учреждениях), которые могут оказаться в зонах химического заражения метеорологические условия топографические особенности местности

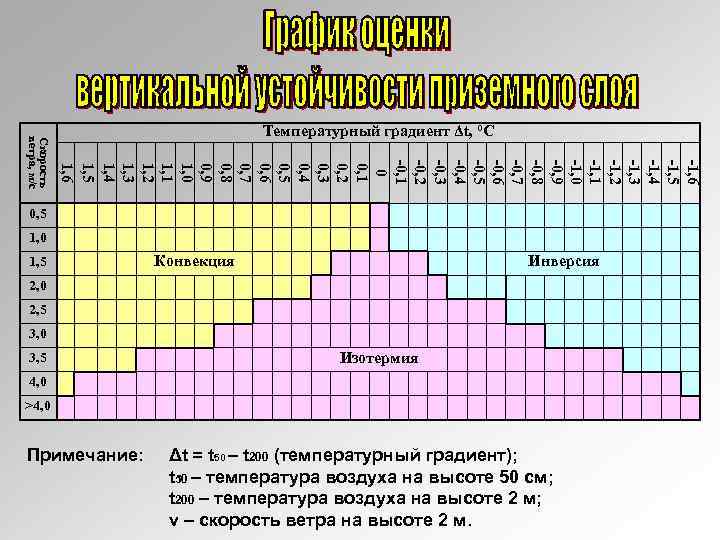

-1, 6 -1, 5 -1, 4 -1, 3 -1, 2 -1, 1 -1, 0 -0, 9 -0, 8 -0, 7 -0, 6 -0, 5 -0, 4 -0, 3 -0, 2 -0, 1 0, 2 0, 3 0, 4 0, 5 0, 6 0, 7 0, 8 0, 9 1, 0 1, 1 1, 2 1, 3 1, 4 1, 5 1, 6 Скорость ветра, м/с Температурный градиент Δt, ºС 0, 5 1, 0 1, 5 Конвекция Инверсия 2, 0 2, 5 3, 0 3, 5 Изотермия 4, 0 >4, 0 Примечание: Δt = t 50 – t 200 (температурный градиент); t 50 – температура воздуха на высоте 50 см; t 200 – температура воздуха на высоте 2 м; v – скорость ветра на высоте 2 м.

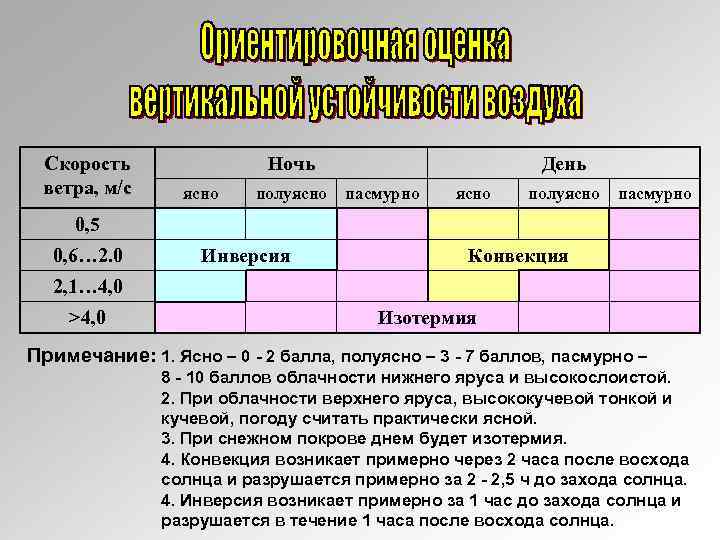

Скорость ветра, м/с Ночь ясно полуясно День пасмурно ясно полуясно пасмурно 0, 5 0, 6… 2. 0 Инверсия Конвекция 2, 1… 4, 0 >4, 0 Изотермия Примечание: 1. Ясно – 0 - 2 балла, полуясно – 3 - 7 баллов, пасмурно – 8 - 10 баллов облачности нижнего яруса и высокослоистой. 2. При облачности верхнего яруса, высококучевой тонкой и кучевой, погоду считать практически ясной. 3. При снежном покрове днем будет изотермия. 4. Конвекция возникает примерно через 2 часа после восхода солнца и разрушается примерно за 2 - 2, 5 ч до захода солнца. 4. Инверсия возникает примерно за 1 час до захода солнца и разрушается в течение 1 часа после восхода солнца.

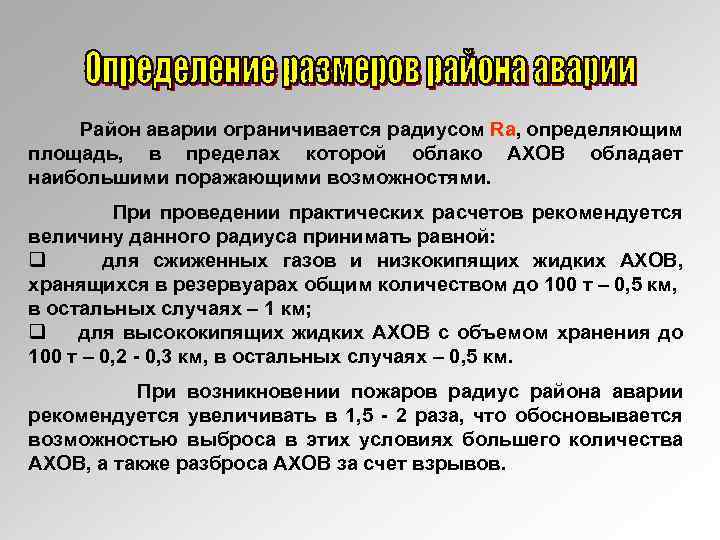

Район аварии ограничивается радиусом Rа, определяющим площадь, в пределах которой облако АХОВ обладает наибольшими поражающими возможностями. При проведении практических расчетов рекомендуется величину данного радиуса принимать равной: q для сжиженных газов и низкокипящих жидких АХОВ, хранящихся в резервуарах общим количеством до 100 т – 0, 5 км, в остальных случаях – 1 км; q для высококипящих жидких АХОВ с объемом хранения до 100 т – 0, 2 - 0, 3 км, в остальных случаях – 0, 5 км. При возникновении пожаров радиус района аварии рекомендуется увеличивать в 1, 5 - 2 раза, что обосновывается возможностью выброса в этих условиях большего количества АХОВ, а также разброса АХОВ за счет взрывов.

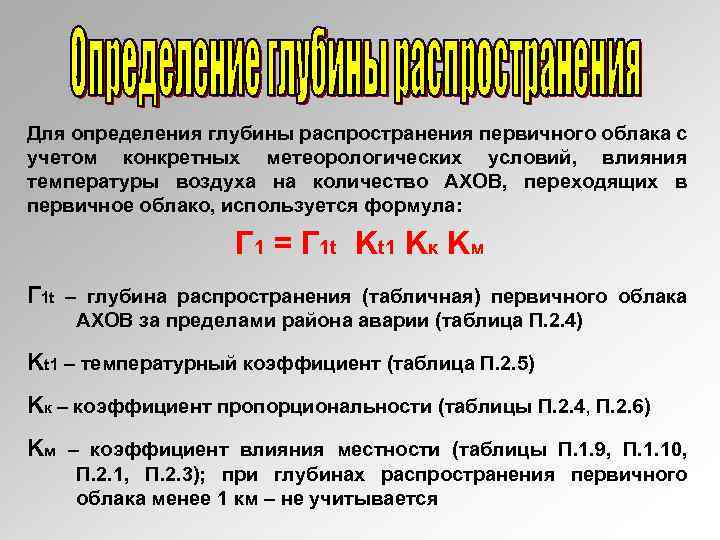

Для определения глубины распространения первичного облака с учетом конкретных метеорологических условий, влияния температуры воздуха на количество АХОВ, переходящих в первичное облако, используется формула: Г 1 = Г 1 t Kt 1 Kк Kм Г 1 t – глубина распространения (табличная) первичного облака АХОВ за пределами района аварии (таблица П. 2. 4) Kt 1 – температурный коэффициент (таблица П. 2. 5) Kк – коэффициент пропорциональности (таблицы П. 2. 4, П. 2. 6) Kм – коэффициент влияния местности (таблицы П. 1. 9, П. 1. 10, П. 2. 1, П. 2. 3); при глубинах распространения первичного облака менее 1 км – не учитывается

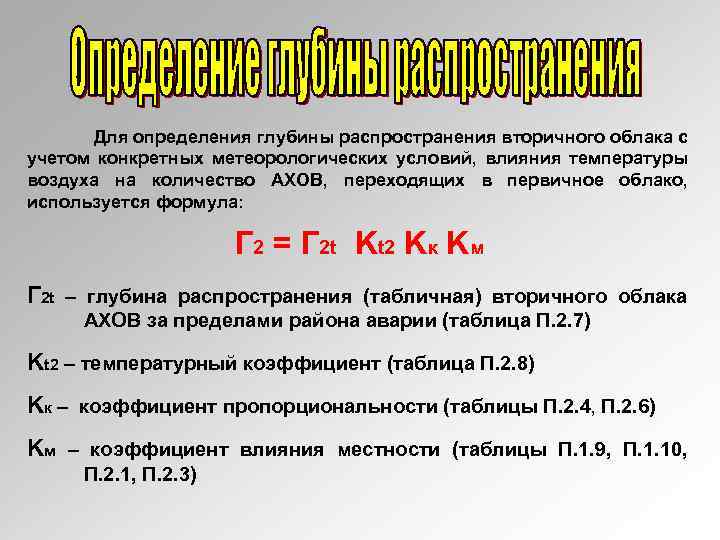

Для определения глубины распространения вторичного облака с учетом конкретных метеорологических условий, влияния температуры воздуха на количество АХОВ, переходящих в первичное облако, используется формула: Г 2 = Г 2 t Kt 2 Kк Kм Г 2 t – глубина распространения (табличная) вторичного облака АХОВ за пределами района аварии (таблица П. 2. 7) Kt 2 – температурный коэффициент (таблица П. 2. 8) Kк – коэффициент пропорциональности (таблицы П. 2. 4, П. 2. 6) Kм – коэффициент влияния местности (таблицы П. 1. 9, П. 1. 10, П. 2. 1, П. 2. 3)

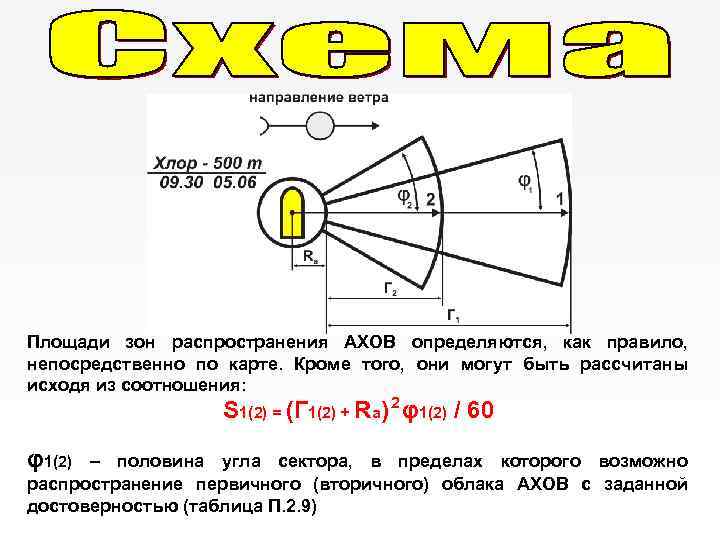

Площади зон распространения АХОВ определяются, как правило, непосредственно по карте. Кроме того, они могут быть рассчитаны исходя из соотношения: S 1(2) = (Г 1(2) + Rа) 2 φ1(2) / 60 φ1(2) – половина угла сектора, в пределах которого возможно распространение первичного (вторичного) облака АХОВ с заданной достоверностью (таблица П. 2. 9)

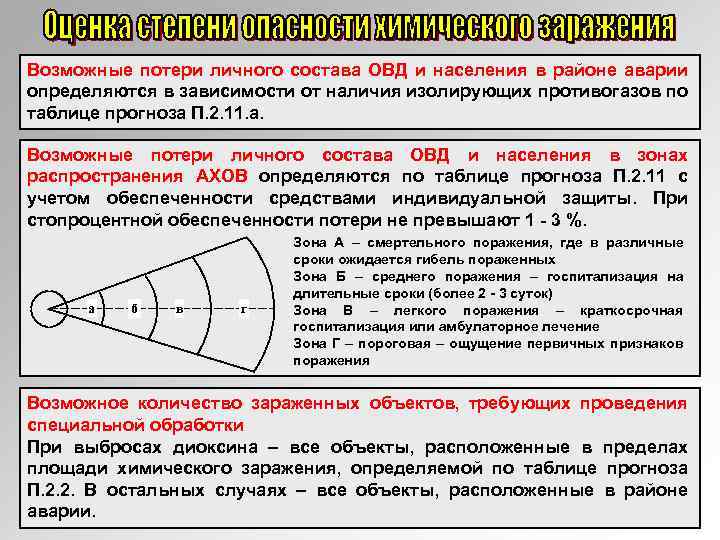

Возможные потери личного состава ОВД и населения в районе аварии определяются в зависимости от наличия изолирующих противогазов по таблице прогноза П. 2. 11. а. Возможные потери личного состава ОВД и населения в зонах распространения АХОВ определяются по таблице прогноза П. 2. 11 с учетом обеспеченности средствами индивидуальной защиты. При стопроцентной обеспеченности потери не превышают 1 - 3 %. а б в г Зона А – смертельного поражения, где в различные сроки ожидается гибель пораженных Зона Б – среднего поражения – госпитализация на длительные сроки (более 2 - 3 суток) Зона В – легкого поражения – краткосрочная госпитализация или амбулаторное лечение Зона Г – пороговая – ощущение первичных признаков поражения Возможное количество зараженных объектов, требующих проведения специальной обработки При выбросах диоксина – все объекты, расположенные в пределах площади химического заражения, определяемой по таблице прогноза П. 2. 2. В остальных случаях – все объекты, расположенные в районе аварии.

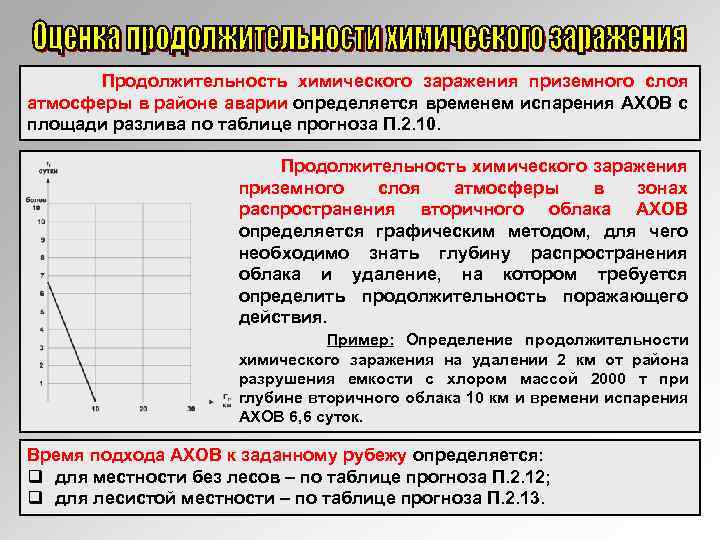

Продолжительность химического заражения приземного слоя атмосферы в районе аварии определяется временем испарения АХОВ с площади разлива по таблице прогноза П. 2. 10. Продолжительность химического заражения приземного слоя атмосферы в зонах распространения вторичного облака АХОВ определяется графическим методом, для чего необходимо знать глубину распространения облака и удаление, на котором требуется определить продолжительность поражающего действия. Пример: Определение продолжительности химического заражения на удалении 2 км от района разрушения емкости с хлором массой 2000 т при глубине вторичного облака 10 км и времени испарения АХОВ 6, 6 суток. Время подхода АХОВ к заданному рубежу определяется: q для местности без лесов – по таблице прогноза П. 2. 12; q для лесистой местности – по таблице прогноза П. 2. 13.
