Ақпаратты тасымылдау интерфейстері Орындаған: Бейсебаева. Ж Бекболатов. М

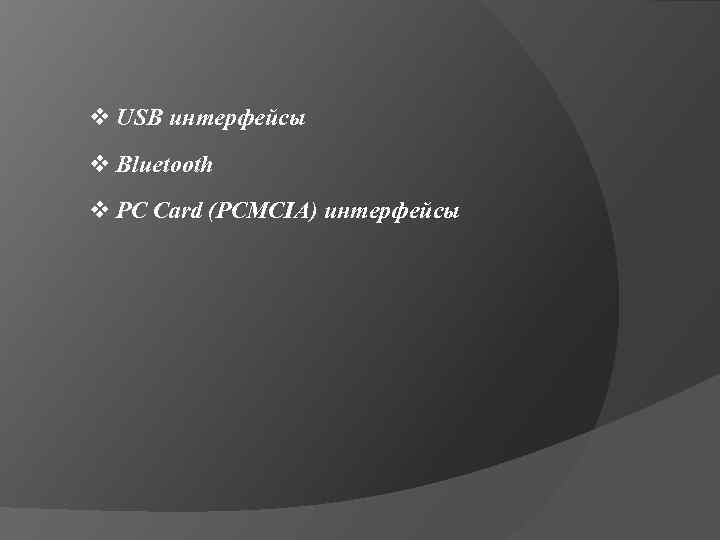

v USB интерфейсы v Bluetooth v PC Card (РСMСIA) интерфейсы
USB интерфейсы USB портының пайда болуымен алғашқы IBM PC компьютерлерінде орналасқан ISA шинасының архитектурасы негізіндегі COM мен LPT-порты, FDD қосу интерфейсі біртіндеп азайып бара жатыр. ISA шинасы қолдамайтын аналық платалардың чипсеттері қазыргі кездегі компьютерлердің көбінде орналастырылған. Қазыргы кезеңдегі чипсеттердің барлығы USB интерфейсін колдай отырып, 2. 0 специкациясын иеленді. USB архитектурасында «жұлдыз» атты топологиясы ескертілген. Демек жүйеде бас концентраторы болу қажет, ол өзіне перефериялық концентраторларды, ал олар USB құрылғыларды қосуға мүмкіндік береді. Бас концентратор жүйелік микросхемалардың бірінде орналасқан. Перефериялық қонцентраторлар біріне қаскадты құраствра қосылады. Жалғыз бас концентратор арқылы ған 127 концентраторлармен USB құрылғыларын қосуға болады. Бірақ USB 1. 0 түрінің мәлімет алмасу жыдамдығы төмен болғандықтан (секундына 12 Мбит дейін) оған 4 -5 құрылғы ғана қосқан дұрыс болар. Осыған орай жоғарғы жалдамдықты құрылғыларды бас концентраторына жақан қосуға ұсынылады.

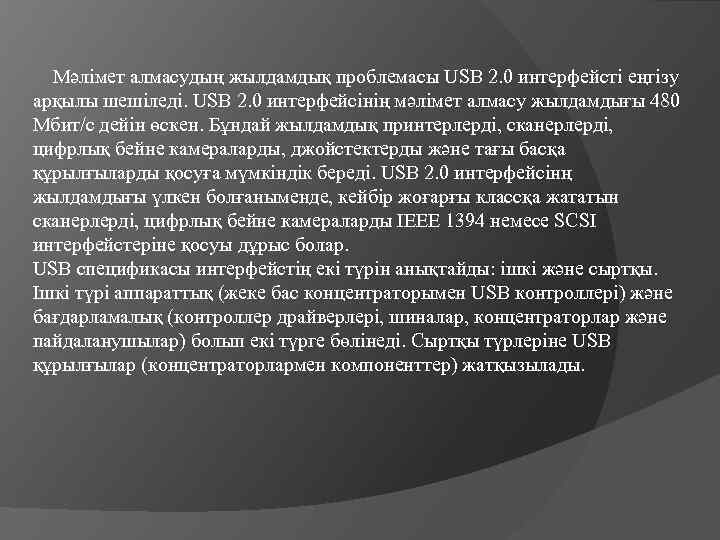

Мәлімет алмасудың жылдамдық проблемасы USB 2. 0 интерфейсті еңгізу арқылы шешіледі. USB 2. 0 интерфейсінің мәлімет алмасу жылдамдығы 480 Мбит/с дейін өскен. Бұндай жылдамдық принтерлерді, сканерлерді, цифрлық бейне камераларды, джойстектерды және тағы басқа құрылғыларды қосуға мүмкіндік береді. USB 2. 0 интерфейсінң жылдамдығы үлкен болғаныменде, кейбір жоғарғы классқа жататын сканерлерді, цифрлық бейне камераларды IEEE 1394 немесе SCSI интерфейстеріне қосуы дұрыс болар. USB спецификасы интерфейстің екі түрін анықтайды: ішкі және сыртқы. Ішкі түрі аппараттық (жеке бас концентраторымен USB контроллері) және бағдарламалық (контроллер драйверлері, шиналар, концентраторлар және пайдаланушылар) болып екі түрге бөлінеді. Сыртқы түрлеріне USB құрылғылар (концентраторлармен компоненттер) жатқызылады.
USB шинасымен мәліметтер әр-түрлі форматтарда алмастырылады. Мәлімет алмасудың ең оңай әдісі маркермен байттар қолданылғанда болып келеді. Графикалық белгіленуі

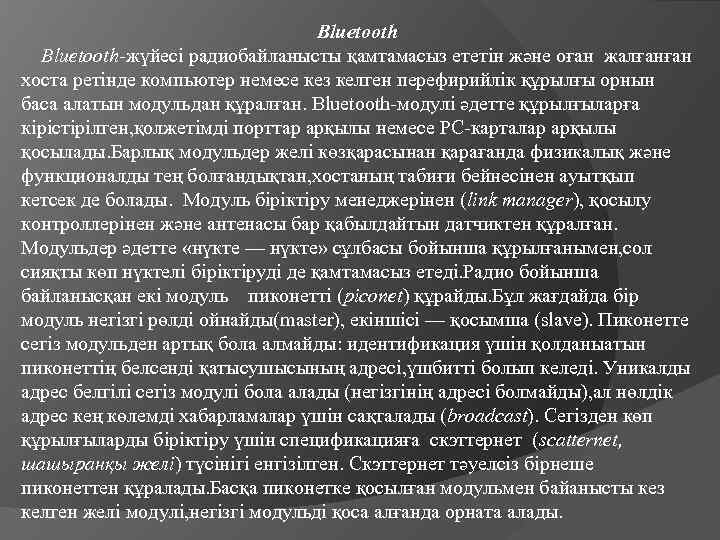

Bluetooth-жүйесі радиобайланысты қамтамасыз ететін және оған жалғанған хоста ретінде компьютер немесе кез келген перефирийлік құрылғы орнын баса алатын модульдан құралған. Bluetooth-модулі әдетте құрылғыларға кірістірілген, қолжетімді порттар арқылы немесе PC-карталар арқылы қосылады. Барлық модульдер желі көзқарасынан қарағанда физикалық және функционалды тең болғандықтан, хостаның табиғи бейнесінен ауытқып кетсек де болады. Модуль біріктіру менеджерінен (link manager), қосылу контроллерінен және антенасы бар қабылдайтын датчиктен құралған. Модульдер әдетте «нүкте — нүкте» сұлбасы бойынша құрылғанымен, сол сияқты көп нүктелі біріктіруді де қамтамасыз етеді. Радио бойынша байланысқан екі модуль пиконетті (piconet) құрайды. Бұл жағдайда бір модуль негізгі рөлді ойнайды(master), екіншісі — қосымша (slave). Пиконетте сегіз модульден артық бола алмайды: идентификация үшін қолданыатын пиконеттің белсенді қатысушысының адресі, үшбитті болып келеді. Уникалды адрес белгілі сегіз модулі бола алады (негізгінің адресі болмайды), ал нөлдік адрес кең көлемді хабарламалар үшін сақталады (broadcast). Сегізден көп құрылғыларды біріктіру үшін спецификацияға скэттернет (scatternet, шашыранқы желі) түсінігі енгізілген. Скэттернет тәуелсіз бірнеше пиконеттен құралады. Басқа пиконетке қосылған модульмен байанысты кез келген желі модулі, негізгі модульді қоса алғанда орната алады.

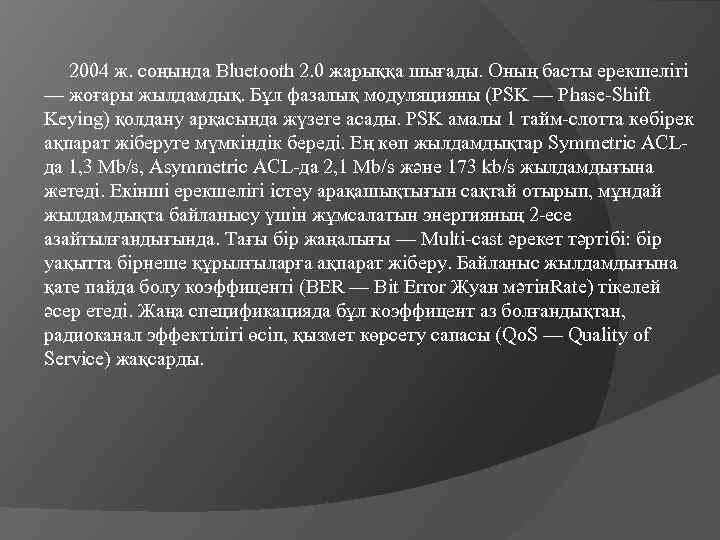

2004 ж. соңында Bluetooth 2. 0 жарыққа шығады. Оның басты ерекшелігі — жоғары жылдамдық. Бұл фазалық модуляцияны (PSK — Phase-Shift Keying) қолдану арқасында жүзеге асады. PSK амалы 1 тайм-слотта көбірек ақпарат жіберуге мүмкіндік береді. Ең көп жылдамдықтар Symmetric ACLда 1, 3 Mb/s, Asymmetric ACL-да 2, 1 Mb/s және 173 kb/s жылдамдығына жетеді. Екінші ерекшелігі істеу арақашықтығын сақтай отырып, мұндай жылдамдықта байланысу үшін жұмсалатын энергияның 2 -есе азайтылғандығында. Тағы бір жаңалығы — Multi-cast әрекет тәртібі: бір уақытта бірнеше құрылғыларға ақпарат жіберу. Байланыс жылдамдығына қате пайда болу коэффиценті (BER — Bit Error Жуан мәтін. Rate) тікелей әсер етеді. Жаңа спецификацияда бұл коэффицент аз болғандықтан, радиоканал эффектілігі өсіп, қызмет көрсету сапасы (Qo. S — Quality of Service) жақсарды.

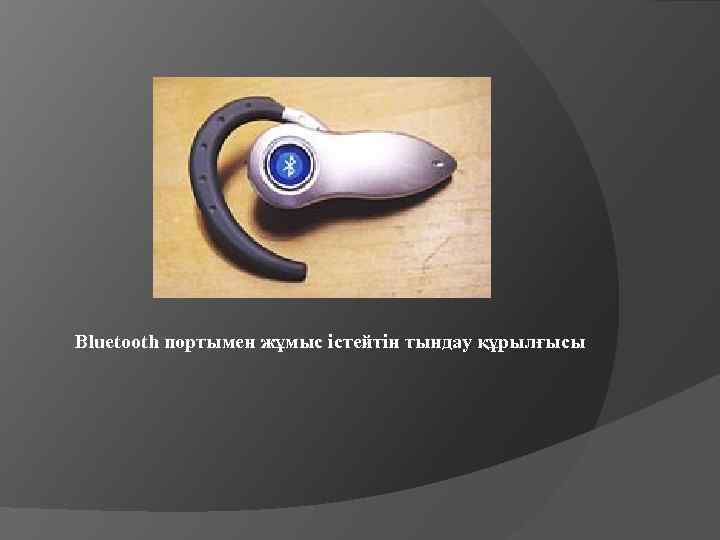

Bluetooth портымен жұмыс істейтін тындау құрылғысы
PC Card (РСMСIA) интерфейсы PC Card интерфейсі компьютерге қосылатын ішкі құрылғылар үшін әмбебап болып табылады. PC Card шинасы арқылы модемді, жады модулін, әр типтегі контроллерді, желілік карта және тағы сол сияқты құрылғыларды қосуға болады. PC Card-тың дәлділігін тексергенде көптеген қиындықтар кездесуі мүмкін, себебі оны шығаратын өндірушілір көп. PC Card интерфейсінің минездемесі: - Шина 16 бит; - Адрестік аймағы 64 Мбайт; - Тактілік жиілігі 33 МГц; - (DMA) жадысына тікелей енуге мүмкіндік беретін режимді пайдаланады; - (Bus Mastering) шинасындағы бағдарламалық конфигурацияны қамтамасыз етеді; - 4080 слотты қамтамасыз етеді; - Құрылғылармен жақсы байланысады.

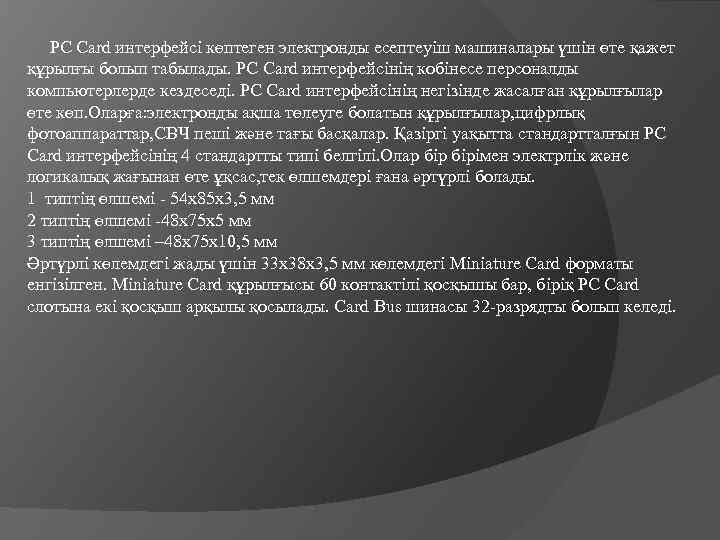

PC Card интерфейсі көптеген электронды есептеуіш машиналары үшін өте қажет құрылғы болып табылады. PC Card интерфейсінің кобінесе персоналды компьютерлерде кездеседі. PC Card интерфейсінің негізінде жасалған құрылғылар өте көп. Оларға: электронды ақша төлеуге болатын құрылғылар, цифрлық фотоаппараттар, СВЧ пеші және тағы басқалар. Қазіргі уақытта стандартталғын PC Card интерфейсінің 4 стандартты типі белгілі. Олар бірімен электрлік және логикалық жағынан өте ұқсас, тек өлшемдері ғана әртүрлі болады. 1 типтің өлшемі - 54 x 85 x 3, 5 мм 2 типтің өлшемі -48 x 75 x 5 мм 3 типтің өлшемі – 48 x 75 x 10, 5 мм Әртүрлі көлемдегі жады үшін 33 x 38 x 3, 5 мм көлемдегі Miniature Card форматы енгізілген. Miniature Card құрылғысы 60 контактілі қосқышы бар, біріқ PC Card слотына екі қосқыш арқылы қосылады. Card Bus шинасы 32 -разрядты болып келеді.

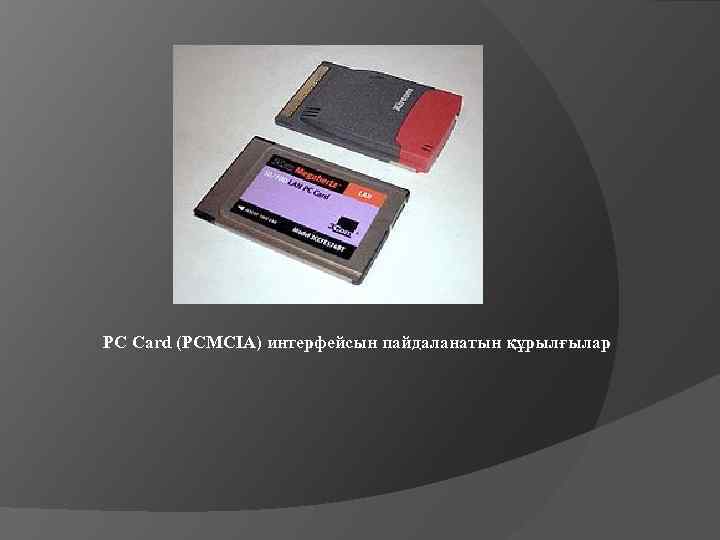

PC Card (РСMСIA) интерфейсын пайдаланатын құрылғылар
