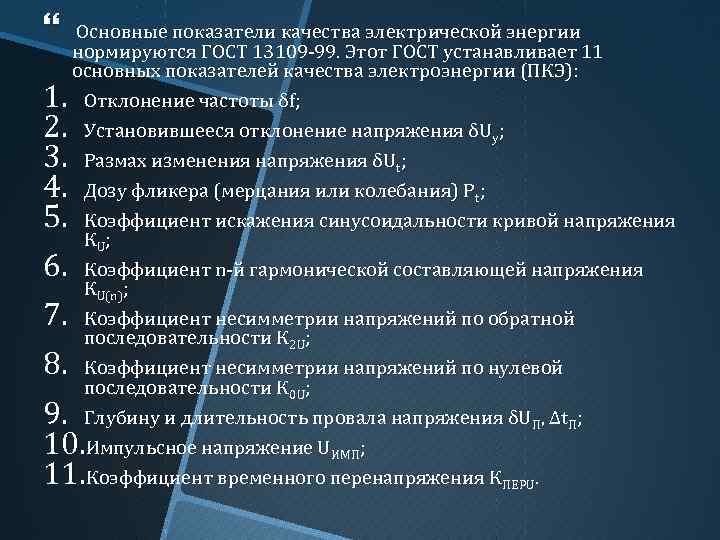

1. 2. 3. 4. 5. 6. 7. 8. Основные показатели качества электрической энергии нормируются ГОСТ 13109 -99. Этот ГОСТ устанавливает 11 основных показателей качества электроэнергии (ПКЭ): Отклонение частоты δf; Установившееся отклонение напряжения δUу; Размах изменения напряжения δUt; Дозу фликера (мерцания или колебания) Pt; Коэффициент искажения синусоидальности кривой напряжения КU; Коэффициент n-й гармонической составляющей напряжения КU(n); Коэффициент несимметрии напряжений по обратной последовательности К 2 U; Коэффициент несимметрии напряжений по нулевой последовательности К 0 U; Глубину и длительность провала напряжения δUП, Δt. П; Импульсное напряжение UИМП; Коэффициент временного перенапряжения КПЕРU. 9. 10. 11.
1. отклонение частоты в электрической системе, Гц, характеризует разность между действительным и номинальным значениями частоты переменного тока в системе электроснабжения и определяется по выражению δf = f - fном Допустимые нормы по отклонению частоты составляют δfнорм= ± 0, 2 Гц, δfпред =± 0, 4 Гц
2. Отклонение напряжения характеризуется показателем установившегося отклонения текущего значения напряжения С от номинального значения С ном: Отклонение напряжения обусловлено изменением потерь напряжения, вызываемых изменением мощностей нагрузок. Отклонение напряжения нормируется на выводах приемников электрической энергии:

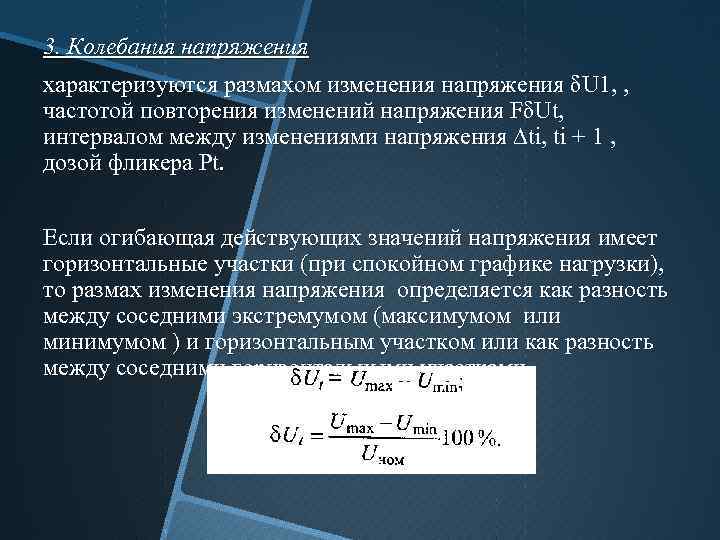

3. Колебания напряжения характеризуются размахом изменения напряжения δU 1, , частотой повторения изменений напряжения FδUt, интервалом между изменениями напряжения ∆ti, ti + 1 , дозой фликера Рt. Если огибающая действующих значений напряжения имеет горизонтальные участки (при спокойном графике нагрузки), то размах изменения напряжения определяется как разность между соседними экстремумом (максимумом или минимумом ) и горизонтальным участком или как разность между соседними горизонтальными участками
Длительность изменения напряжения - интервал времени от начала одиночного изменения напряжения до его конечного значения:
4. Дозу фликера напряжения в процентах в квадрате вычисляют по выражению Предельно допустимое значение для кратковременной дозы фликера Р 5 t при колебаниях напряжения равно 1. 38, а для длительной дозы фликера РLt при тех же колебаниях напряжения равно 1, 0. Кратковременную дозу фликера определяют на интервале времени наблюдения, равном 10 мин. Длительную дозу фликера определяют на интервале времени наблюдения, равном 2 ч.
5. Коэффициент искажения синусоидальности кривой напряжения Кu, %, является отношением суммарного действующего значения всех высших гармоник к действующему значению напряжения основной гармоники, причем п ≥ 2
6. Предельно допустимое значение коэффициента n-й гармонической составляющей напряжения вычисляют по формуле: где KU(n)норм - нормально допустимое значение коэффициента п-й гармонической составляющей напряжения.
7. 8. Несимметрия трехфазной системы напряжений характеризуется коэффициентами несимметрии обратной последовательности, и нулевой последовательности, которые представляют собой отношение действующего значения напряжения соответственно обратной и нулевой последовательности к действующему значению напряжения прямой последовательности (к номинальному напряжению): U 2(1) и U 01) дейвующие значения напряжения соответственно обратной и нулевой последовательностей основной частоты трехфазной системы напряжений, В и к. В.
9. Провал напряжения - внезапное значительное снижение напряжения в точке электрической сети ниже 0, 9 Uном, которым следует восстановление напряжения до первоначального или близкого к нему уровня через промежуток времени от десяти миллисекунд до нескольких десятков секунд

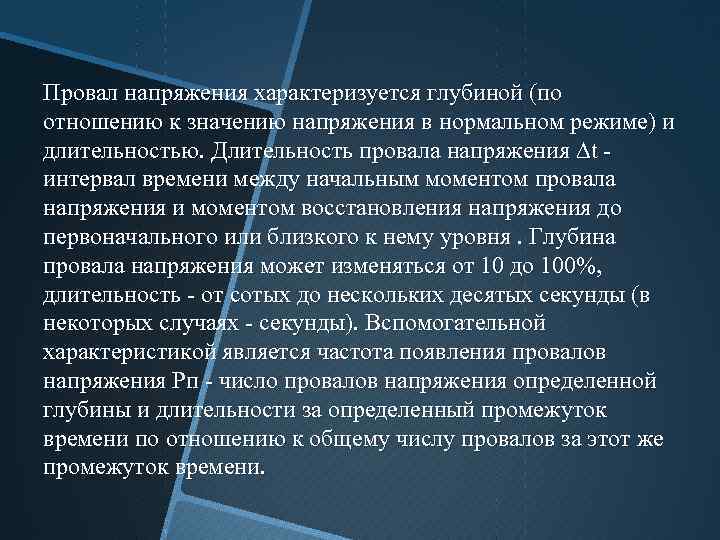

Провал напряжения характеризуется глубиной (по отношению к значению напряжения в нормальном режиме) и длительностью. Длительность провала напряжения ∆t - интервал времени между начальным моментом провала напряжения и моментом восстановления напряжения до первоначального или близкого к нему уровня. Глубина провала напряжения может изменяться от 10 до 100%, длительность - от сотых до нескольких десятых секунды (в некоторых случаях - секунды). Вспомогательной характеристикой является частота появления провалов напряжения Рп - число провалов напряжения определенной глубины и длительности за определенный промежуток времени по отношению к общему числу провалов за этот же промежуток времени.

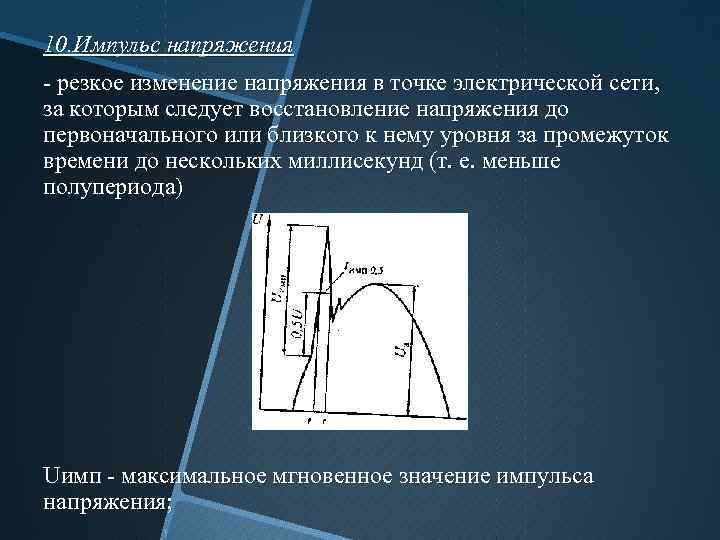

10. Импульс напряжения - резкое изменение напряжения в точке электрической сети, за которым следует восстановление напряжения до первоначального или близкого к нему уровня за промежуток времени до нескольких миллисекунд (т. е. меньше полупериода) Uимп - максимальное мгновенное значение импульса напряжения;
11. Временное перенапряжение - повышение напряжения в точке электрической сети выше 1, 1 Uном продолжительностью более 10 мс, возникающее в системах электроснабжения при коммутациях или коротких замыканиях. Коэффициент временного перенапряжения Кпер. U - величина, равная отношению максимального значения огибающей амплитудных значений напряжения за время существования временного перенапряжения к амплитуде номинального напряжения сети. Длительность временного перенапряжения ∆tпер. U - интервал времени между начальным моментом возникновения временного перенапряжения и моментом его исчезновения.
