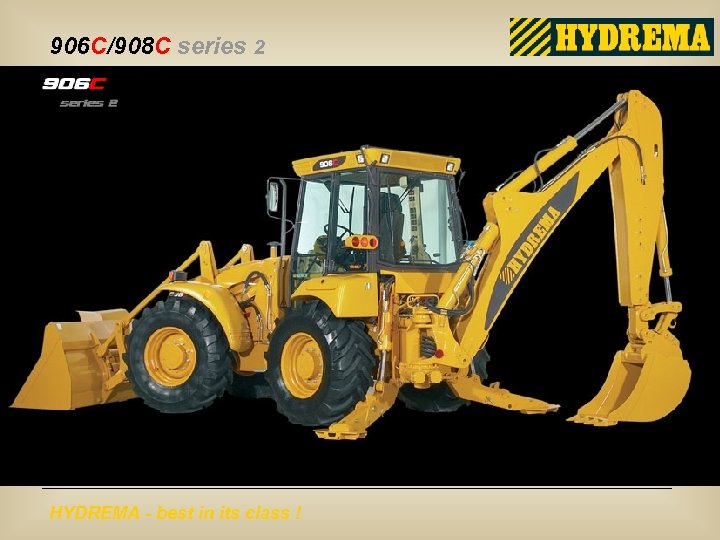

906 C/908 C series 2 HYDREMA - best in its class !

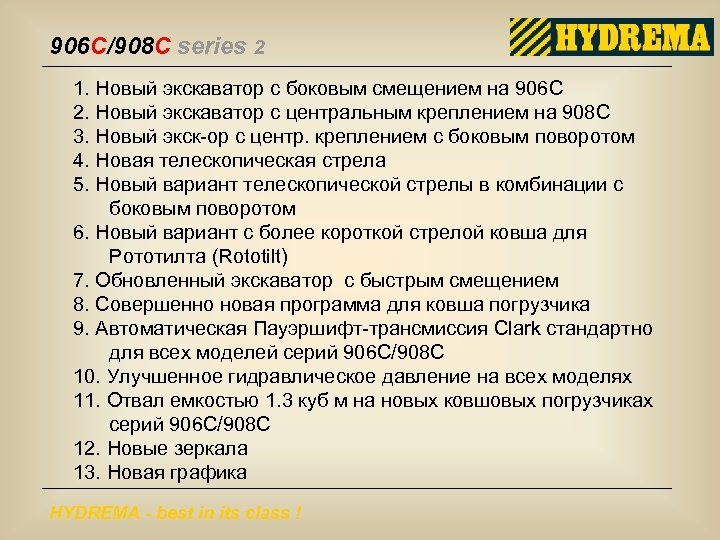

906 C/908 C series 2 1. Новый экскаватор с боковым смещением на 906 C 2. Новый экскаватор с центральным креплением на 908 С 3. Новый экск-ор с центр. креплением с боковым поворотом 4. Новая телескопическая стрела 5. Новый вариант телескопической стрелы в комбинации с боковым поворотом 6. Новый вариант с более короткой стрелой ковша для Рототилта (Rototilt) 7. Обновленный экскаватор с быстрым смещением 8. Совершенно новая программа для ковша погрузчика 9. Автоматическая Пауэршифт-трансмиссия Clark стандартно для всех моделей серий 906 С/908 С 10. Улучшенное гидравлическое давление на всех моделях 11. Отвал емкостью 1. 3 куб м на новых ковшовых погрузчиках серий 906 С/908 С 12. Новые зеркала 13. Новая графика HYDREMA - best in its class !
906 C/908 C series 2 HYDREMA - best in its class !
906 C/908 C series 2 HYDREMA - best in its class !

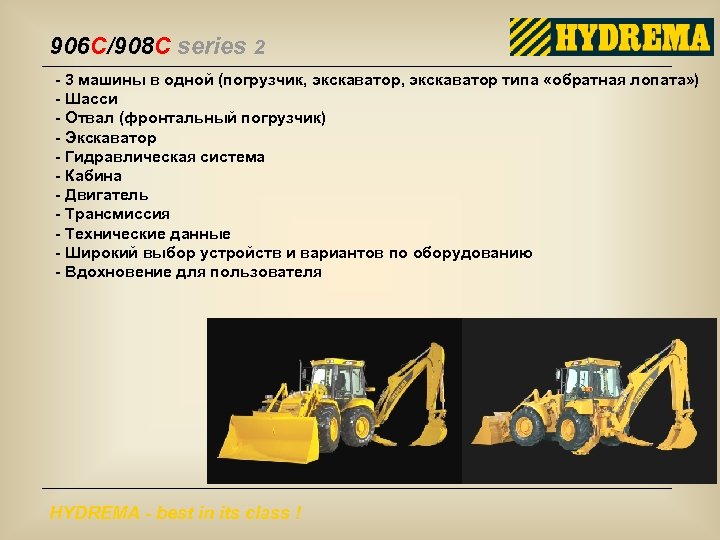

906 C/908 C series 2 - 3 машины в одной (погрузчик, экскаватор типа «обратная лопата» ) - Шасси - Отвал (фронтальный погрузчик) - Экскаватор - Гидравлическая система - Кабина - Двигатель - Трансмиссия - Технические данные - Широкий выбор устройств и вариантов по оборудованию - Вдохновение для пользователя HYDREMA - best in its class !

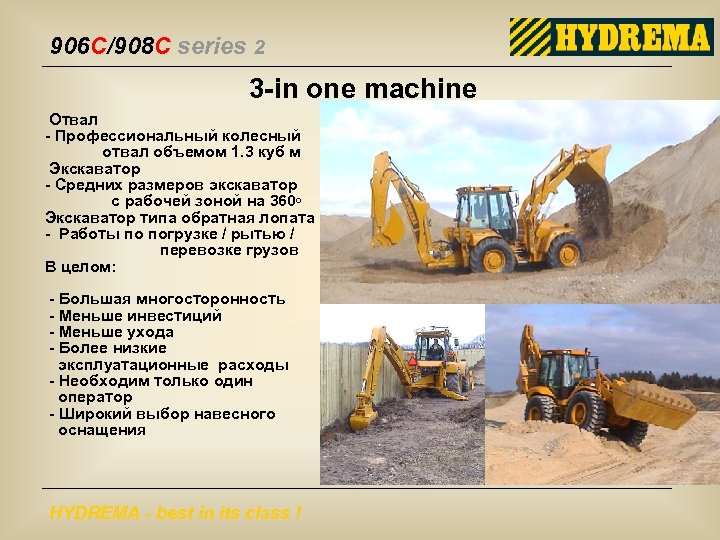

906 C/908 C series 2 3 -in one machine Отвал - Профессиональный колесный отвал объемом 1. 3 куб м Экскаватор - Средних размеров экскаватор с рабочей зоной на 360◦ Экскаватор типа обратная лопата - Работы по погрузке / рытью / перевозке грузов В целом: - Большая многосторонность - Меньше инвестиций - Меньше ухода - Более низкие эксплуатационные расходы - Необходим только один оператор - Широкий выбор навесного оснащения HYDREMA - best in its class !

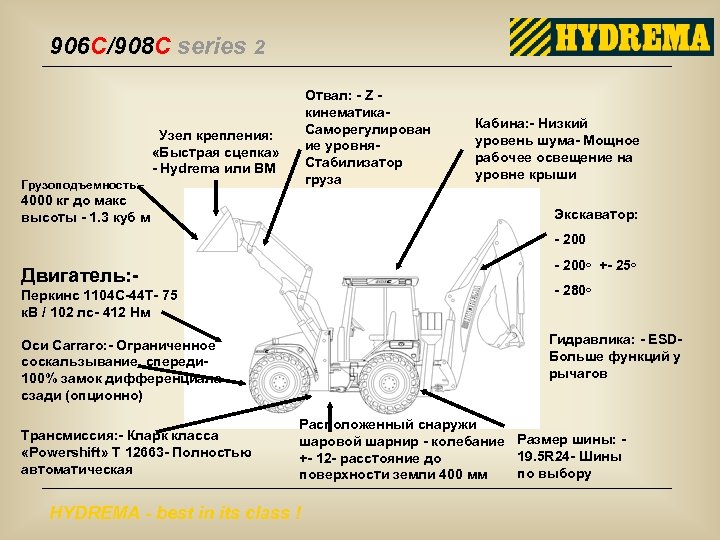

906 C/908 C series 2 Отвал: - Z кинематика. Саморегулирован ие уровня. Стабилизатор груза Узел крепления: «Быстрая сцепка» - Hydrema или BM Грузоподъемность: - 4000 кг до макс высоты - 1. 3 куб м Кабина: - Низкий уровень шума- Мощное рабочее освещение на уровне крыши Экскаватор: - 200◦ +- 25◦ Двигатель: - - 280◦ Перкинс 1104 С-44 Т- 75 к. В / 102 лс- 412 Нм Гидравлика: - ESDБольше функций у рычагов Оси Carraro: - Ограниченное соскальзывание, спереди 100% замок дифференциала сзади (опционно) Трансмиссия: - Кларк класса «Powershift» Т 12663 - Полностью автоматическая Расположенный снаружи шаровой шарнир - колебание Размер шины: 19. 5 R 24 - Шины +- 12 - расстояние до по выбору поверхности земли 400 мм HYDREMA - best in its class !

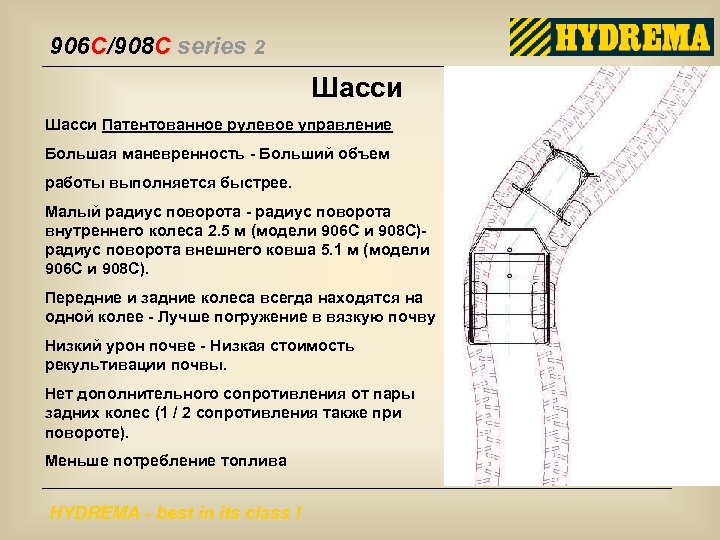

906 C/908 C series 2 Шасси Патентованное рулевое управление Большая маневренность - Больший объем работы выполняется быстрее. Малый радиус поворота - радиус поворота внутреннего колеса 2. 5 м (модели 906 С и 908 С)радиус поворота внешнего ковша 5. 1 м (модели 906 С и 908 С). Передние и задние колеса всегда находятся на одной колее - Лучше погружение в вязкую почву Низкий урон почве - Низкая стоимость рекультивации почвы. Нет дополнительного сопротивления от пары задних колес (1 / 2 сопротивления также при повороте). Меньше потребление топлива HYDREMA - best in its class !

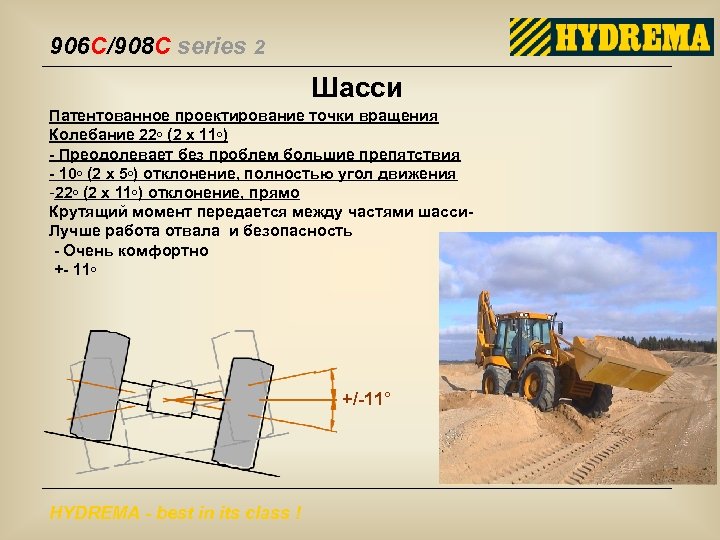

906 C/908 C series 2 Шасси Патентованное проектирование точки вращения Колебание 22◦ (2 х 11◦) - Преодолевает без проблем большие препятствия - 10◦ (2 х 5◦) отклонение, полностью угол движения -22◦ (2 х 11◦) отклонение, прямо Крутящий момент передается между частями шасси. Лучше работа отвала и безопасность - Очень комфортно +- 11◦ +/-11° HYDREMA - best in its class !

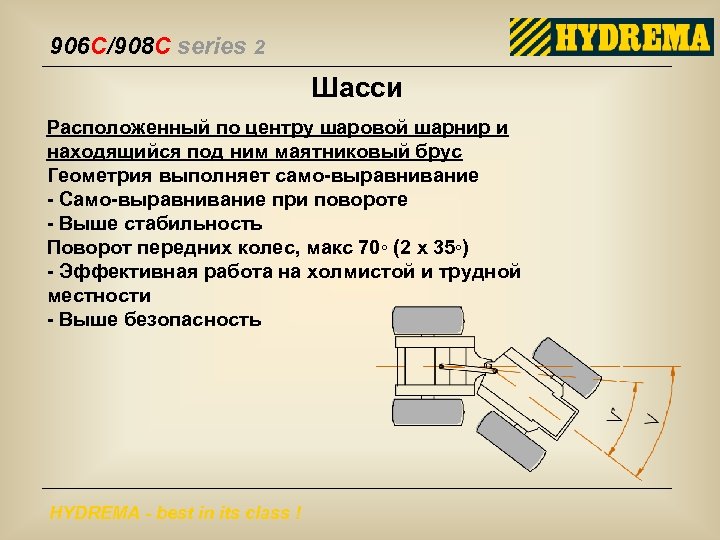

906 C/908 C series 2 Шасси Расположенный по центру шаровой шарнир и находящийся под ним маятниковый брус Геометрия выполняет само-выравнивание - Само-выравнивание при повороте - Выше стабильность Поворот передних колес, макс 70◦ (2 х 35◦) - Эффективная работа на холмистой и трудной местности - Выше безопасность HYDREMA - best in its class !

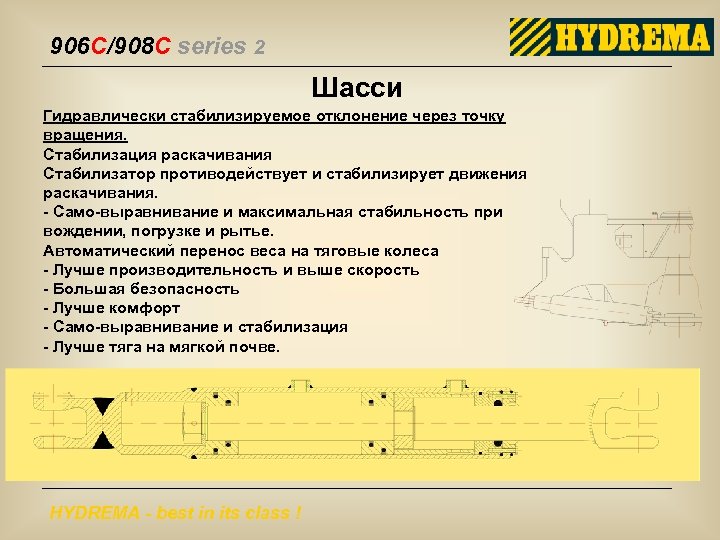

906 C/908 C series 2 Шасси Гидравлически стабилизируемое отклонение через точку вращения. Стабилизация раскачивания Стабилизатор противодействует и стабилизирует движения раскачивания. - Само-выравнивание и максимальная стабильность при вождении, погрузке и рытье. Автоматический перенос веса на тяговые колеса - Лучше производительность и выше скорость - Большая безопасность - Лучше комфорт - Само-выравнивание и стабилизация - Лучше тяга на мягкой почве. HYDREMA - best in its class !
906 C/908 C series 2 Шасси Гидравлически стабилизируемое управление через точку вращения. Стабилизируемое управление- Большая безопасность. Лучше комфорт- Само-выравнивание и стабильность. Гидравлически стабилизируемое управление с постоянной мощностью по всей рабочей зоне – а также в срединной позиции - Высокая устойчивость и больший рабочий цикл, особенно при погрузке - Более плавные движения и максимальный комфорт. HYDREMA - best in its class !
906 C/908 C series 2 Шасси Прямоугольная зона опоры Машина не наклоняется, когда центр силы тяжести находится внутри прямоугольной зоны опоры, расположенной между четырьмя колесами - Больше устойчивость и больший рабочий цикл, особенно при погрузке - Максимальная производительность Поддерживающая зона у традиционных экскаваторов HYDREMA - best in its class ! Поддерживающая зона у погрузчика/экскаватора Hydrema

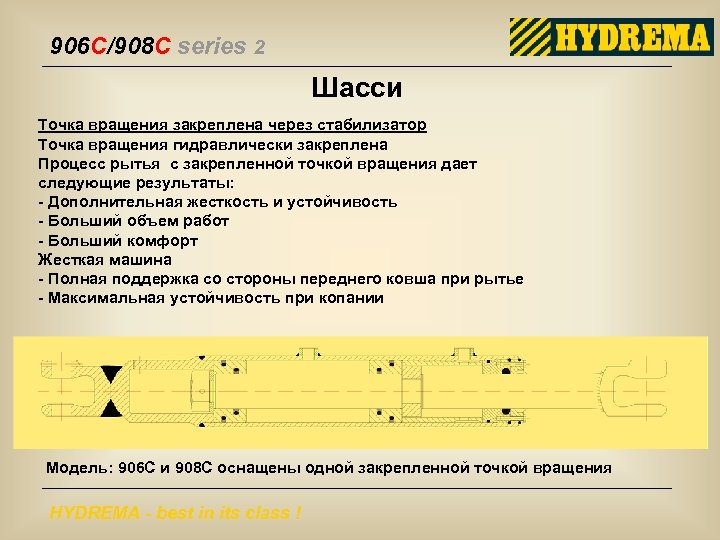

906 C/908 C series 2 Шасси Точка вращения закреплена через стабилизатор Точка вращения гидравлически закреплена Процесс рытья с закрепленной точкой вращения дает следующие результаты: - Дополнительная жесткость и устойчивость - Больший объем работ - Больший комфорт Жесткая машина - Полная поддержка со стороны переднего ковша при рытье - Максимальная устойчивость при копании Модель: 906 С и 908 С оснащены одной закрепленной точкой вращения HYDREMA - best in its class !

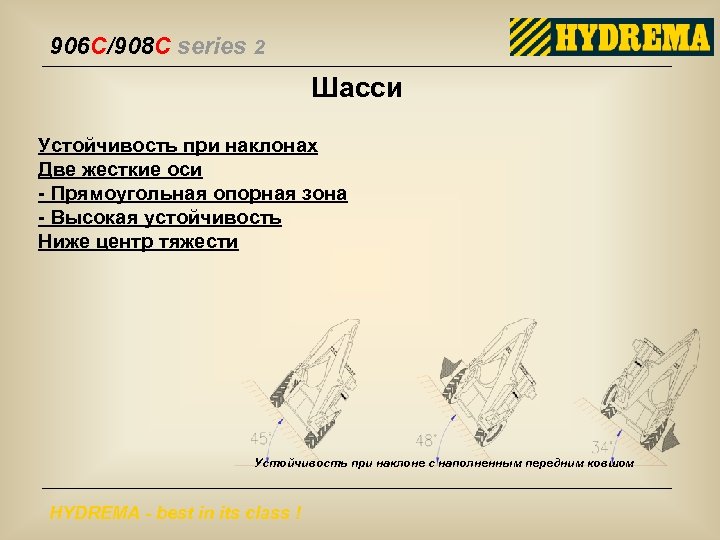

906 C/908 C series 2 Шасси Устойчивость при наклонах Две жесткие оси - Прямоугольная опорная зона - Высокая устойчивость Ниже центр тяжести Устойчивость при наклоне с наполненным передним ковшом HYDREMA - best in its class !

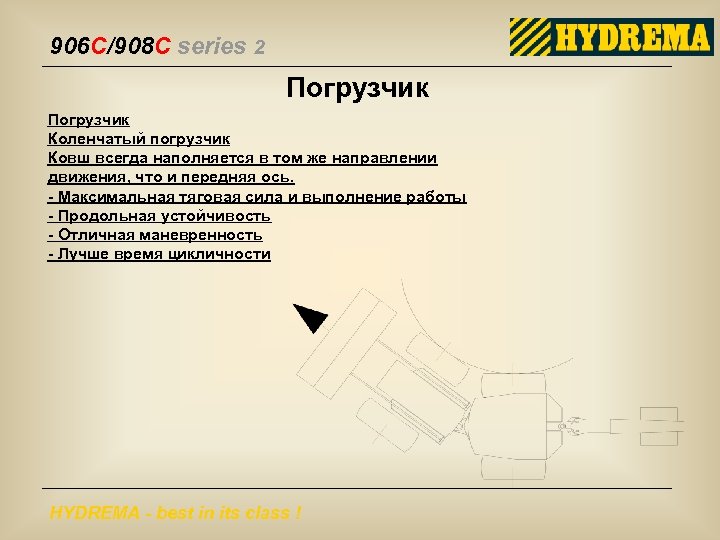

906 C/908 C series 2 Погрузчик Коленчатый погрузчик Ковш всегда наполняется в том же направлении движения, что и передняя ось. - Максимальная тяговая сила и выполнение работы - Продольная устойчивость - Отличная маневренность - Лучше время цикличности HYDREMA - best in its class !

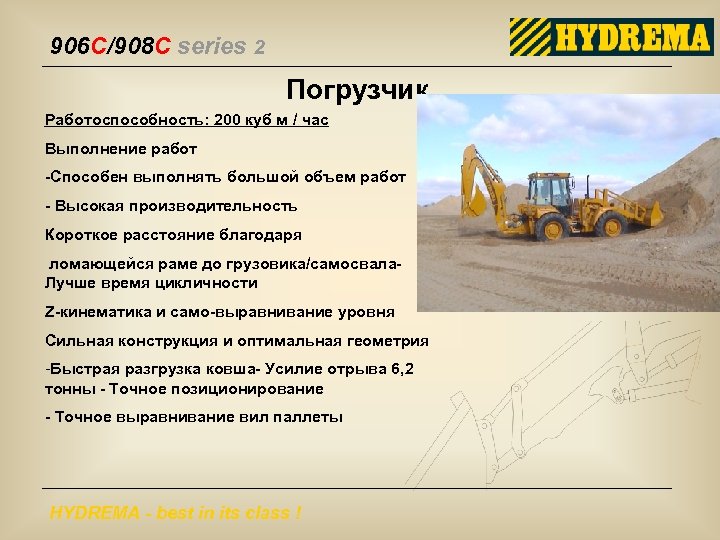

906 C/908 C series 2 Погрузчик Работоспособность: 200 куб м / час Выполнение работ -Способен выполнять большой объем работ - Высокая производительность Короткое расстояние благодаря ломающейся раме до грузовика/самосвала. Лучше время цикличности Z-кинематика и само-выравнивание уровня Сильная конструкция и оптимальная геометрия -Быстрая разгрузка ковша- Усилие отрыва 6, 2 тонны - Точное позиционирование - Точное выравнивание вил паллеты HYDREMA - best in its class !

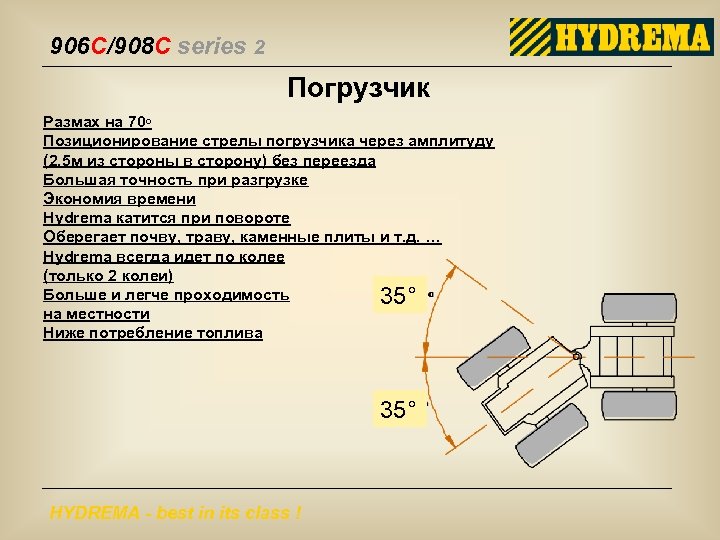

906 C/908 C series 2 Погрузчик Размах на 70◦ Позиционирование стрелы погрузчика через амплитуду (2, 5 м из стороны в сторону) без переезда Большая точность при разгрузке Экономия времени Hydrema катится при повороте Оберегает почву, траву, каменные плиты и т. д. … Hydrema всегда идет по колее (только 2 колеи) Больше и легче проходимость 35° на местности Ниже потребление топлива 35° HYDREMA - best in its class !

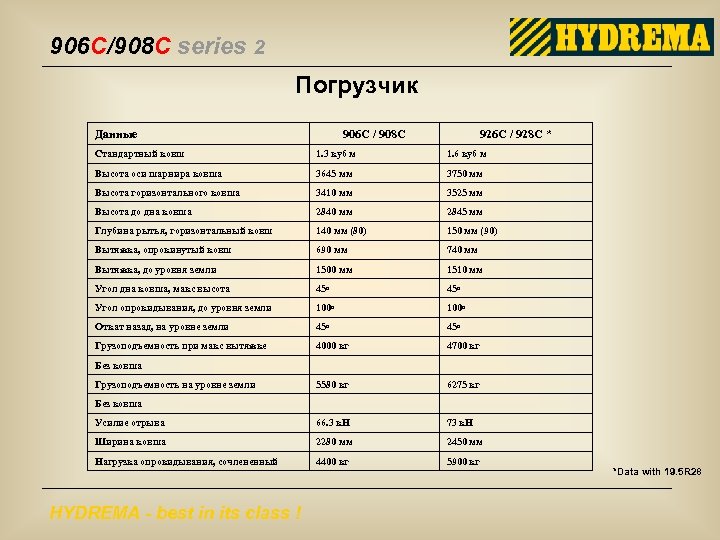

906 C/908 C series 2 Погрузчик Данные 906 C / 908 C 926 C / 928 C * Стандартный ковш 1. 3 куб м 1. 6 куб м Высота оси шарнира ковша 3645 мм 3750 мм Высота горизонтального ковша 3410 мм 3525 мм Высота до дна ковша 2840 мм 2845 мм Глубина рытья, горизонтальный ковш 140 мм (80) 150 мм (90) Вытяжка, опрокинутый ковш 690 мм 740 мм Вытяжка, до уровня земли 1500 мм 1510 мм Угол дна ковша, макс высота 45◦ Угол опрокидывания, до уровня земли 100◦ Откат назад, на уровне земли 45◦ Грузоподъемность при макс вытяжке 4000 кг 4700 кг 5580 кг 6275 кг Усилие отрыва 66. 3 к. Н 73 к. Н Ширина ковша 2280 мм 2450 мм Нагрузка опрокидывания, сочлененный 4400 кг 5900 кг Без ковша Грузоподъемность на уровне земли Без ковша HYDREMA - best in its class ! *Data with 19. 5 R 28
906 C/908 C series 2 Погрузчик Снижение максимальной нагрузки благодаря стабилизации груза - Снижается продольная вибрация - Снижает нагрузку на погрузчика и оператора - Движение без усталости металла даже по неровным дорогам и местностям - Управление нажатием пальца в рычаге Встроенная плавающая позиция - Дает преимущества при работе со снегоуборочным совком или при выравнивании Без отклонения затухания Model: 906 C ESD and 908 C ESD С отклонением затухания 1 сек HYDREMA - best in its class !

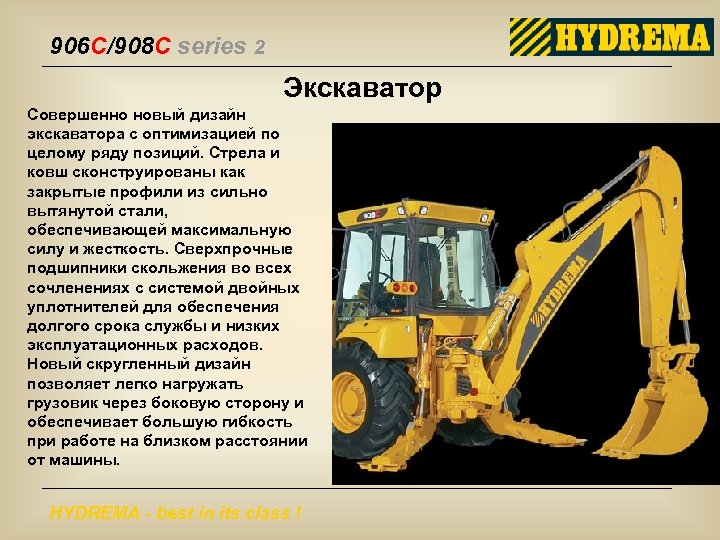

906 C/908 C series 2 Экскаватор Совершенно новый дизайн экскаватора с оптимизацией по целому ряду позиций. Стрела и ковш сконструированы как закрытые профили из сильно вытянутой стали, обеспечивающей максимальную силу и жесткость. Сверхпрочные подшипники скольжения во всех сочленениях с системой двойных уплотнителей для обеспечения долгого срока службы и низких эксплуатационных расходов. Новый скругленный дизайн позволяет легко нагружать грузовик через боковую сторону и обеспечивает большую гибкость при работе на близком расстоянии от машины. HYDREMA - best in its class !

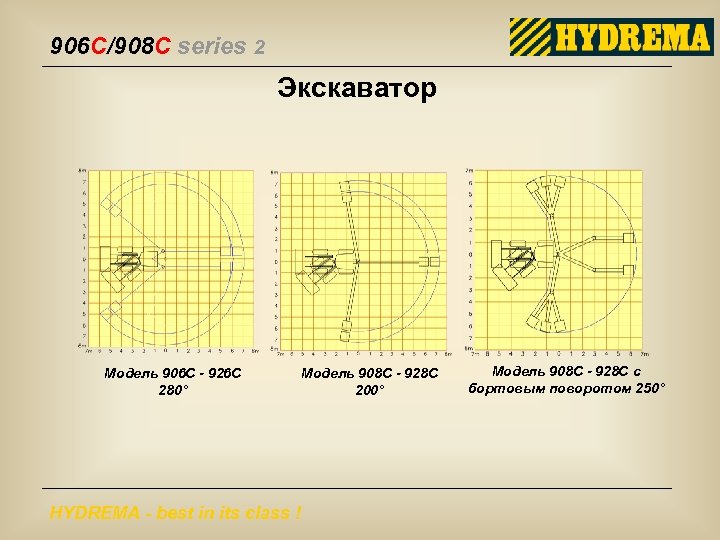

906 C/908 C series 2 Экскаватор Модель 906 C - 926 C 280° Модель 908 C - 928 C 200° HYDREMA - best in its class ! Модель 908 C - 928 C с бортовым поворотом 250°
906 C/908 C series 2 Экскаватор HYDREMA - best in its class !

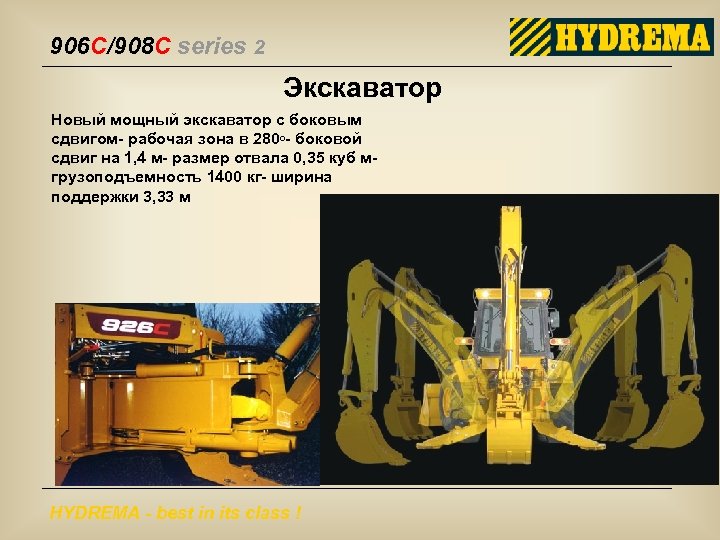

906 C/908 C series 2 Экскаватор Новый мощный экскаватор с боковым сдвигом- рабочая зона в 280◦- боковой сдвиг на 1, 4 м- размер отвала 0, 35 куб мгрузоподъемность 1400 кг- ширина поддержки 3, 33 м HYDREMA - best in its class !

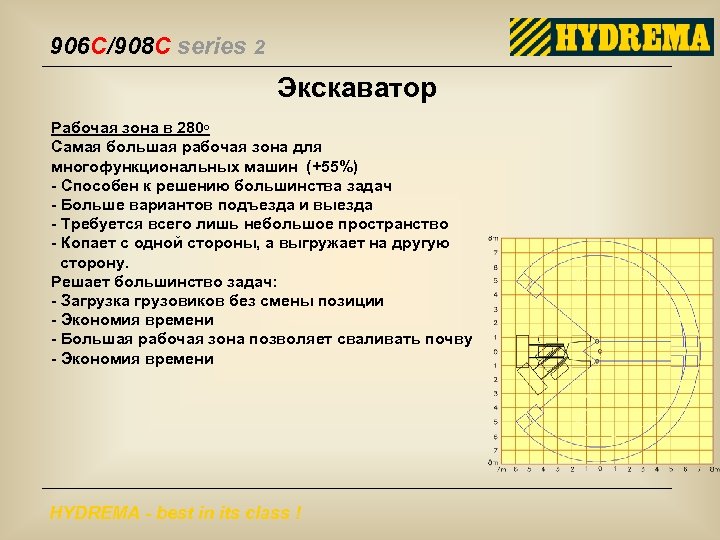

906 C/908 C series 2 Экскаватор Рабочая зона в 280◦ Самая большая рабочая зона для многофункциональных машин (+55%) - Способен к решению большинства задач - Больше вариантов подъезда и выезда - Требуется всего лишь небольшое пространство - Копает с одной стороны, а выгружает на другую сторону. Решает большинство задач: - Загрузка грузовиков без смены позиции - Экономия времени - Большая рабочая зона позволяет сваливать почву - Экономия времени HYDREMA - best in its class !

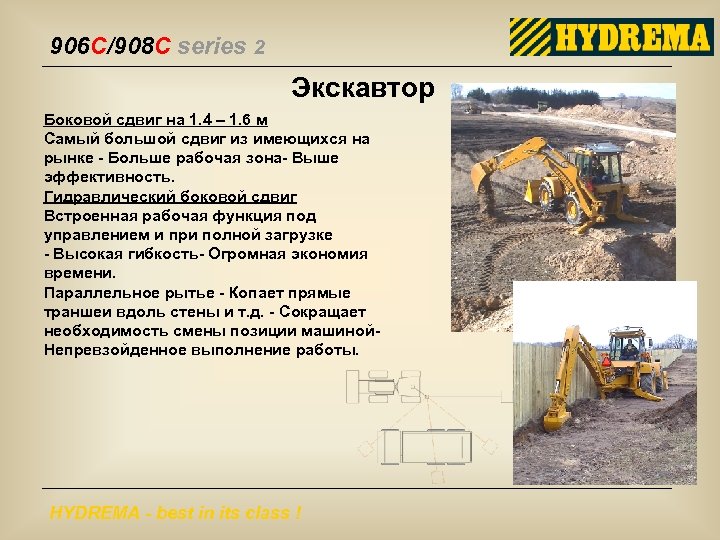

906 C/908 C series 2 Экскавтор Боковой сдвиг на 1. 4 – 1. 6 м Самый большой сдвиг из имеющихся на рынке - Больше рабочая зона- Выше эффективность. Гидравлический боковой сдвиг Встроенная рабочая функция под управлением и при полной загрузке - Высокая гибкость- Огромная экономия времени. Параллельное рытье - Копает прямые траншеи вдоль стены и т. д. - Сокращает необходимость смены позиции машиной. Непревзойденное выполнение работы. HYDREMA - best in its class !

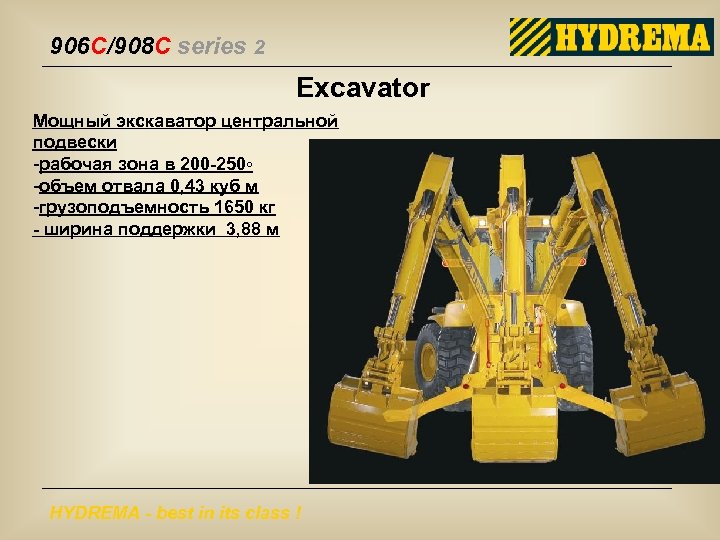

906 C/908 C series 2 Excavator Мощный экскаватор центральной подвески -рабочая зона в 200 -250◦ -объем отвала 0, 43 куб м -грузоподъемность 1650 кг - ширина поддержки 3, 88 м HYDREMA - best in its class !

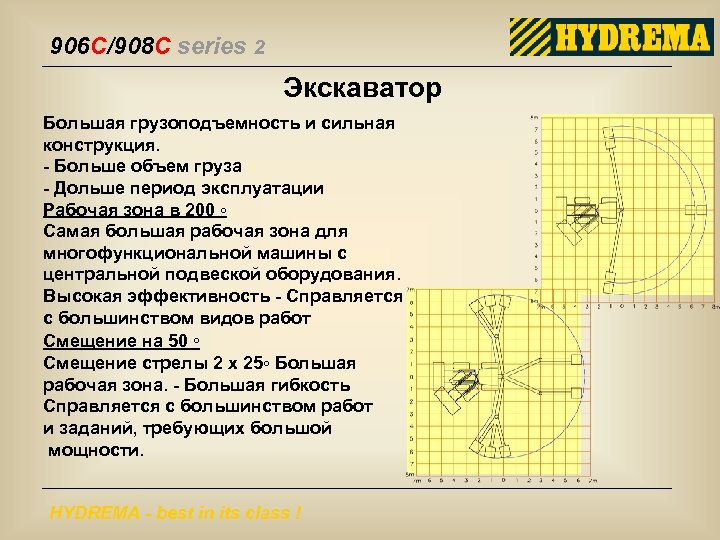

906 C/908 C series 2 Экскаватор Большая грузоподъемность и сильная конструкция. - Больше объем груза - Дольше период эксплуатации Рабочая зона в 200 ◦ Самая большая рабочая зона для многофункциональной машины с центральной подвеской оборудования. Высокая эффективность - Справляется с большинством видов работ Смещение на 50 ◦ Смещение стрелы 2 х 25◦ Большая рабочая зона. - Большая гибкость Справляется с большинством работ и заданий, требующих большой мощности. HYDREMA - best in its class !

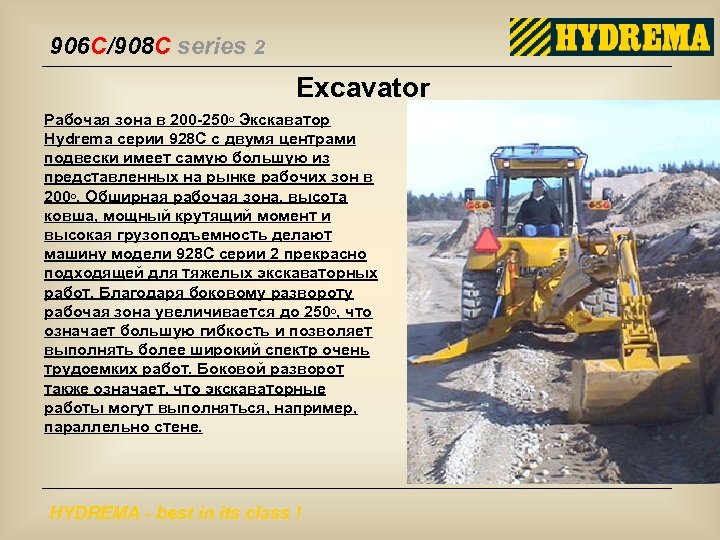

906 C/908 C series 2 Excavator Рабочая зона в 200 -250◦ Экскаватор Hydrema серии 928 С с двумя центрами подвески имеет самую большую из представленных на рынке рабочих зон в 200◦. Обширная рабочая зона, высота ковша, мощный крутящий момент и высокая грузоподъемность делают машину модели 928 С серии 2 прекрасно подходящей для тяжелых экскаваторных работ. Благодаря боковому развороту рабочая зона увеличивается до 250◦, что означает большую гибкость и позволяет выполнять более широкий спектр очень трудоемких работ. Боковой разворот также означает, что экскаваторные работы могут выполняться, например, параллельно стене. HYDREMA - best in its class !

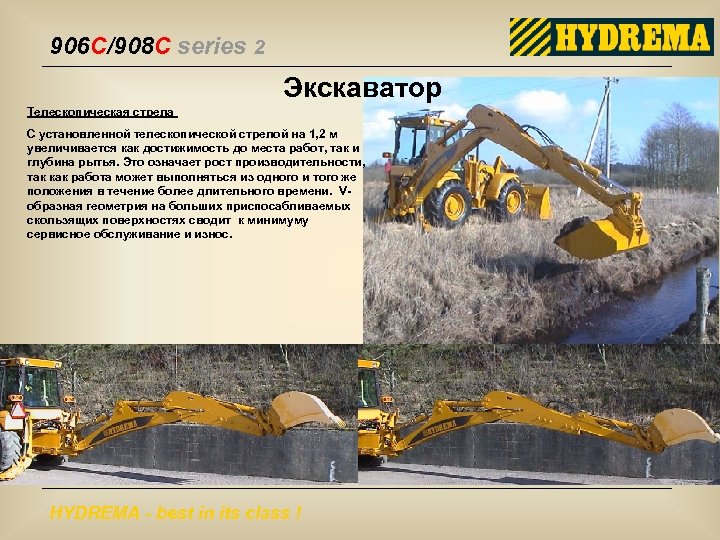

906 C/908 C series 2 Экскаватор Телескопическая стрела С установленной телескопической стрелой на 1, 2 м увеличивается как достижимость до места работ, так и глубина рытья. Это означает рост производительности, так как работа может выполняться из одного и того же положения в течение более длительного времени. Vобразная геометрия на больших приспосабливаемых скользящих поверхностях сводит к минимуму сервисное обслуживание и износ. HYDREMA - best in its class !

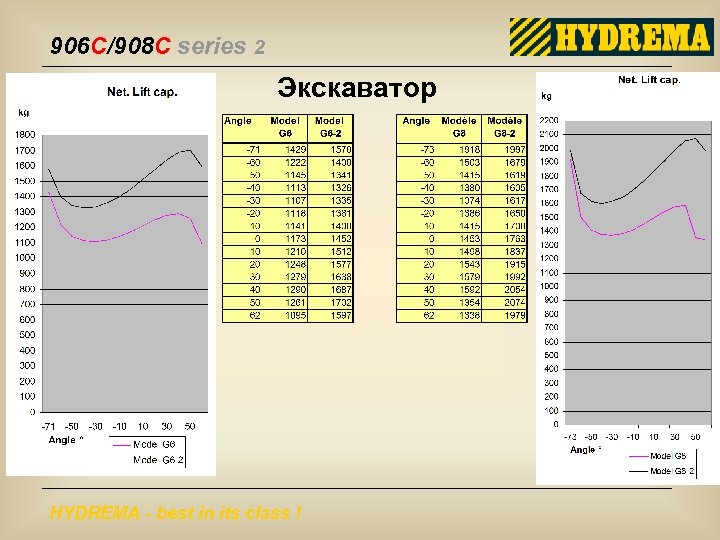

906 C/908 C series 2 Экскаватор HYDREMA - best in its class !

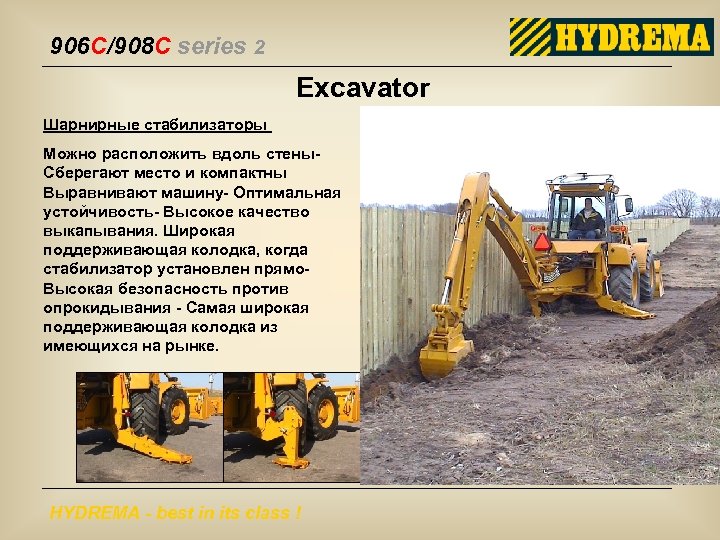

906 C/908 C series 2 Excavator Шарнирные стабилизаторы Можно расположить вдоль стены. Сберегают место и компактны Выравнивают машину- Оптимальная устойчивость- Высокое качество выкапывания. Широкая поддерживающая колодка, когда стабилизатор установлен прямо. Высокая безопасность против опрокидывания - Самая широкая поддерживающая колодка из имеющихся на рынке. HYDREMA - best in its class !

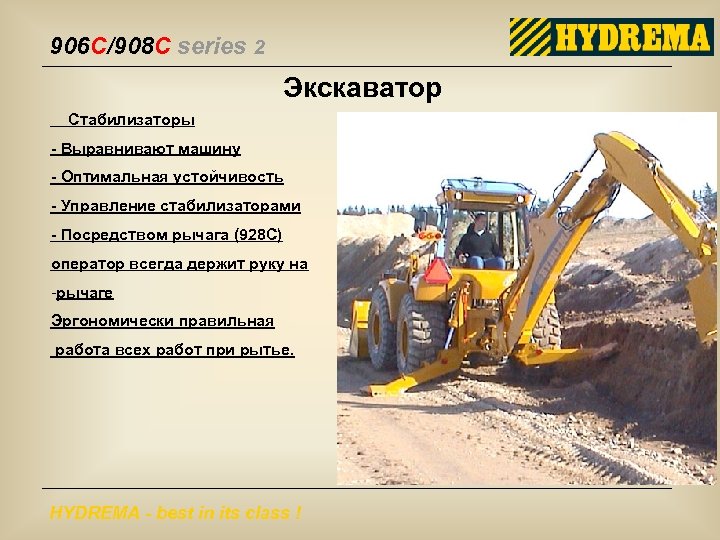

906 C/908 C series 2 Экскаватор Стабилизаторы - Выравнивают машину - Оптимальная устойчивость - Управление стабилизаторами - Посредством рычага (928 С) оператор всегда держит руку на -рычаге Эргономически правильная работа всех работ при рытье. HYDREMA - best in its class !
906 C/908 C series 2 Экскаватор Ковши A 6 HH HYDREMA - best in its class ! A 8 HH

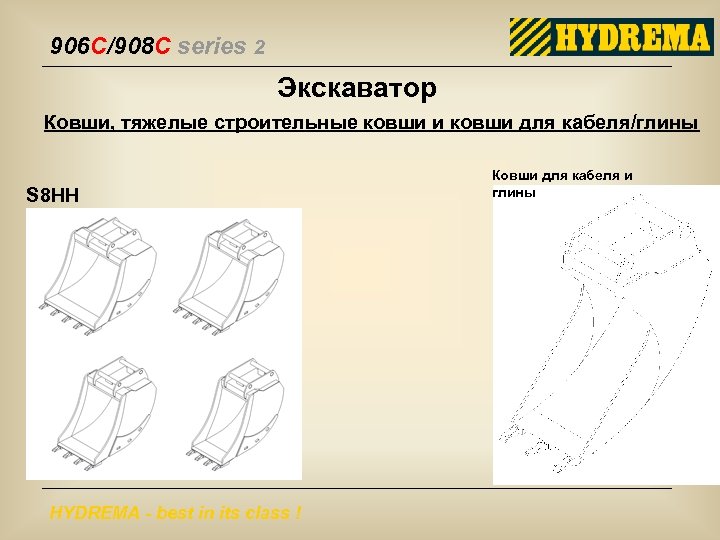

906 C/908 C series 2 Экскаватор Ковши, тяжелые строительные ковши и ковши для кабеля/глины S 8 HH HYDREMA - best in its class ! Ковши для кабеля и глины

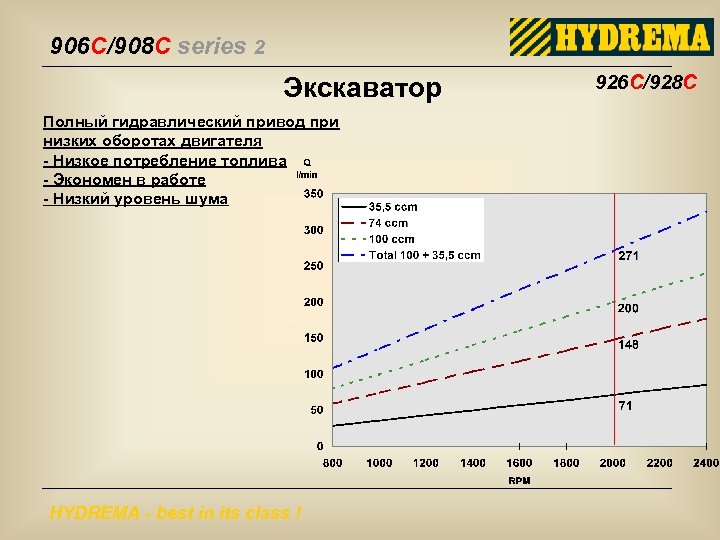

906 C/908 C series 2 Экскаватор Полный гидравлический привод при низких оборотах двигателя - Низкое потребление топлива - Экономен в работе - Низкий уровень шума HYDREMA - best in its class ! 926 C/928 C

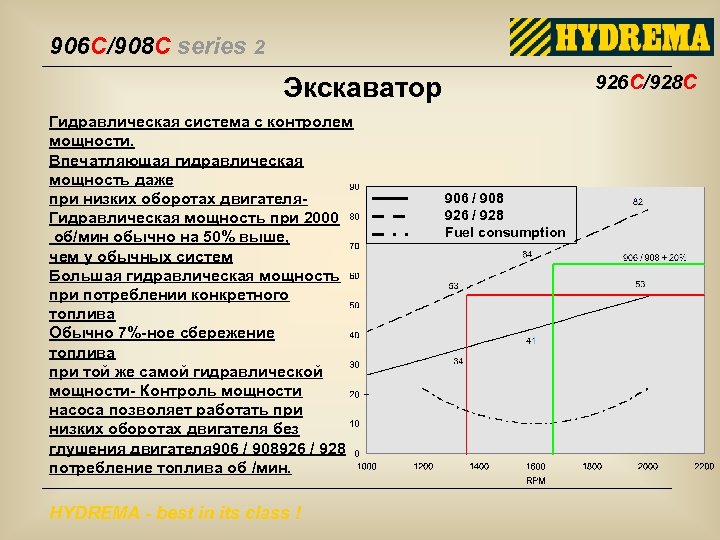

906 C/908 C series 2 926 C/928 C Экскаватор Гидравлическая система с контролем мощности. Впечатляющая гидравлическая мощность даже при низких оборотах двигателя. Гидравлическая мощность при 2000 об/мин обычно на 50% выше, чем у обычных систем Большая гидравлическая мощность при потреблении конкретного топлива Обычно 7%-ное сбережение топлива при той же самой гидравлической мощности- Контроль мощности насоса позволяет работать при низких оборотах двигателя без глушения двигателя 906 / 908926 / 928 потребление топлива об /мин. HYDREMA - best in its class ! 906 / 908 926 / 928 Fuel consumption

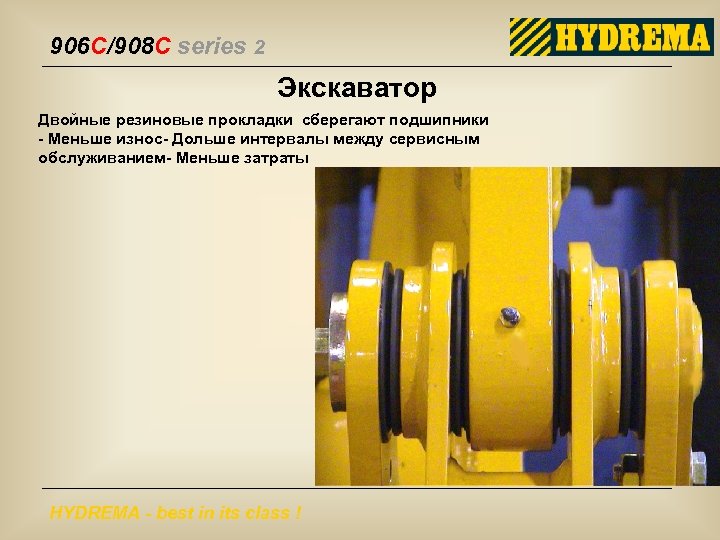

906 C/908 C series 2 Экскаватор Двойные резиновые прокладки сберегают подшипники - Меньше износ- Дольше интервалы между сервисным обслуживанием- Меньше затраты HYDREMA - best in its class !

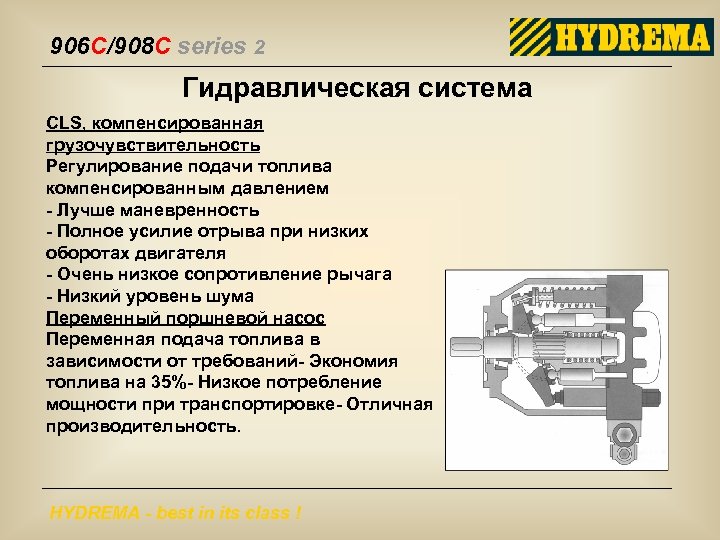

906 C/908 C series 2 Гидравлическая система CLS, компенсированная грузочувствительность Регулирование подачи топлива компенсированным давлением - Лучше маневренность - Полное усилие отрыва при низких оборотах двигателя - Очень низкое сопротивление рычага - Низкий уровень шума Переменный поршневой насос Переменная подача топлива в зависимости от требований- Экономия топлива на 35%- Низкое потребление мощности при транспортировке- Отличная производительность. HYDREMA - best in its class !

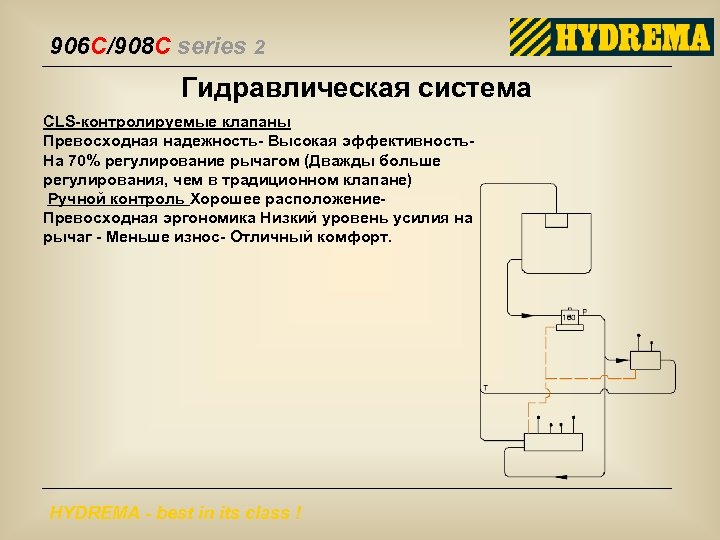

906 C/908 C series 2 Гидравлическая система CLS-контролируемые клапаны Превосходная надежность- Высокая эффективность. На 70% регулирование рычагом (Дважды больше регулирования, чем в традиционном клапане) Ручной контроль Хорошее расположение. Превосходная эргономика Низкий уровень усилия на рычаг - Меньше износ- Отличный комфорт. HYDREMA - best in its class !
906 C/908 C series 2 Гидравлическая система Электронный серво-контроль и двойное управление - Оптимальное расположение - Превосходная эргономика Уникальная маневренность – движения рычага пропорциональны движениям экскаватора - Высокая безопасность - Оптимальная точность - Высокое качество работы Очень низкое сопротивление рычага -Гораздо меньше усталость металла -Двойное управление (ESD) -При рытье: -Машина может двигаться вперед - и назад - вдоль зоны рытья -Водитель управляет машиной во время работы -Управление машиной рычагом- Высокая точность- Высокая безопасность HYDREMA - best in its class !
906 C/908 C series 2 Гидравлическая система Гидравлические функции, вперед (ESD) Операция погрузки – водитель в положении вперед : рычаг влево HYDREMA - best in its class ! рычаг вправо

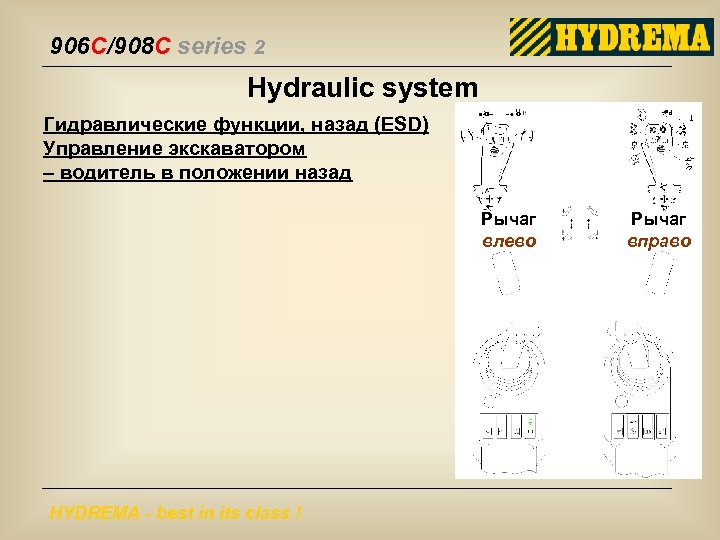

906 C/908 C series 2 Hydraulic system Гидравлические функции, назад (ESD) Управление экскаватором – водитель в положении назад Рычаг влево HYDREMA - best in its class ! Рычаг вправо
906 C/908 C series 2 Гидравлическая система Педали, - назад (ESD) (опционно) Подключение и отключение функции в головке на обеих рычагах Для одновременного управления дополнительными гидравлическими функциями и двойного управления Pedal set additional HYDREMA - best in its class ! Рычаг влево Рычаг вправо
906 C/908 C series 2 Гидравлика Независимая автоматика торможения Тормоза на всех четырех колесах используются для стабилизации машины в случаях, когда применение стабилизаторов нежелательно. -Экономится пространство благодаря тому, что машина - не поднимается от земли с помощью стабилизаторов - и переднего отвала. -Все колеса остаются блокированными, таким образом -колеса получают энергию от экскаватора Автоматическое или постоянное торможение -Автоматическое торможение, при котором активация - ножного тормоза также активирует маятниковый - замок. Новая активация ножного тормоза высвобождает -тормоз и замок. -Постоянное торможение, такие же действия как -Описано выше, но маятниковый замок постоянно -активирован, также и в случаях, когда тормоза не активированы. Может быть активировано только в развернутом положении оператора Модель: опцион для 906 С и 908 С Model: 906 C and 908 C option HYDREMA - best in its class !

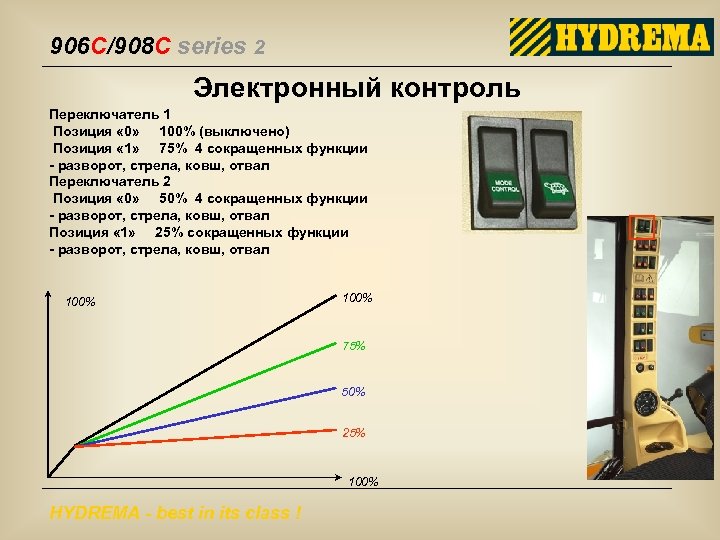

906 C/908 C series 2 Электронный контроль Переключатель 1 Позиция « 0» 100% (выключено) Позиция « 1» 75% 4 сокращенных функции - разворот, стрела, ковш, отвал Переключатель 2 Позиция « 0» 50% 4 сокращенных функции - разворот, стрела, ковш, отвал Позиция « 1» 25% сокращенных функции - разворот, стрела, ковш, отвал 100% 75% 50% 25% 100% HYDREMA - best in its class !
906 C/908 C series 2 Электронный контроль 100% Нормальное рытье большой мощности моделей 906 С и 908 С ESD. Макс скорость рытья при всех четырех функциях 75% Простое рытье и выравнивание, при котором требуется большая точность, например, при рытье канав и т. д. 50% Окончательное рытье и выравнивание, при котором требуется большая точность или когда имеется ограничение пространства. Посредством этого режима выравнивание будет полностью ЗАВЕРШЕНО! 25% Рытье вокруг труб, кабелей, подъемников и т. д. Этот режим обеспечивает максимальную БЕЗОПАСНОСТЬ. HYDREMA - best in its class !

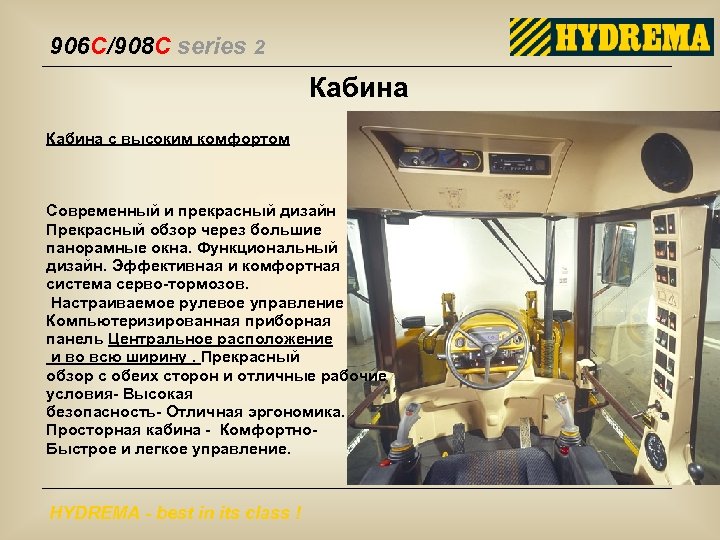

906 C/908 C series 2 Кабина с высоким комфортом Современный и прекрасный дизайн Прекрасный обзор через большие панорамные окна. Функциональный дизайн. Эффективная и комфортная система серво-тормозов. Настраиваемое рулевое управление Компьютеризированная приборная панель Центральное расположение и во всю ширину. Прекрасный обзор с обеих сторон и отличные рабочие условия- Высокая безопасность- Отличная эргономика. Просторная кабина - Комфортно. Быстрое и легкое управление. HYDREMA - best in its class !

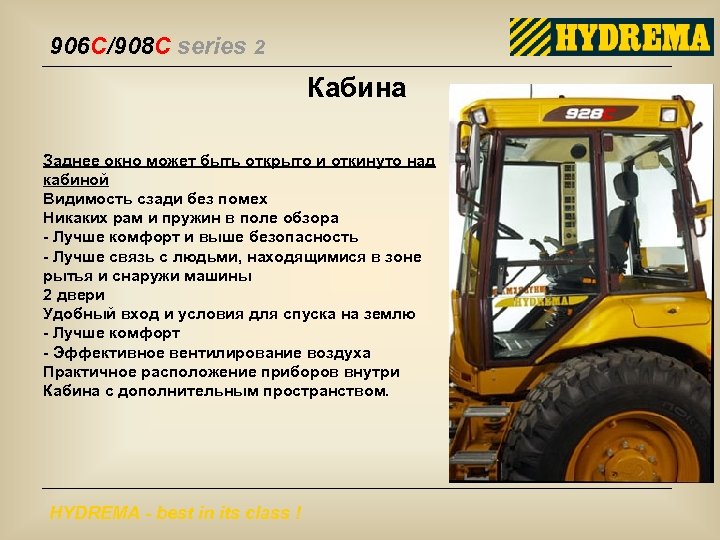

906 C/908 C series 2 Кабина Заднее окно может быть открыто и откинуто над кабиной Видимость сзади без помех Никаких рам и пружин в поле обзора - Лучше комфорт и выше безопасность - Лучше связь с людьми, находящимися в зоне рытья и снаружи машины 2 двери Удобный вход и условия для спуска на землю - Лучше комфорт - Эффективное вентилирование воздуха Практичное расположение приборов внутри Кабина с дополнительным пространством. HYDREMA - best in its class !

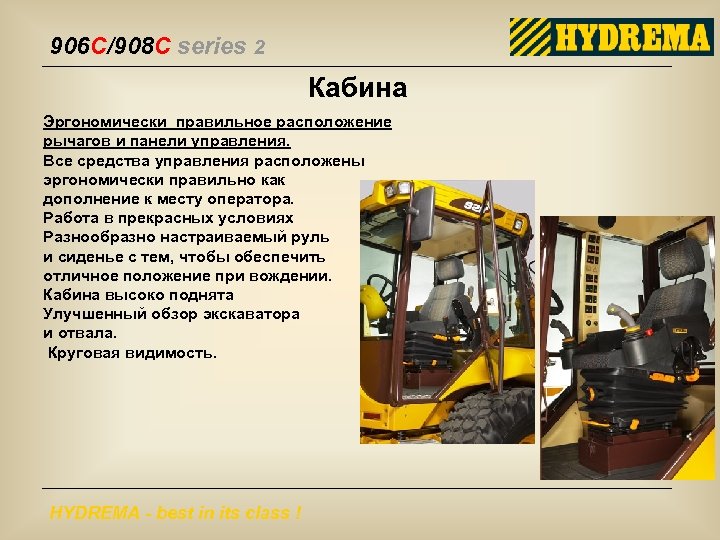

906 C/908 C series 2 Кабина Эргономически правильное расположение рычагов и панели управления. Все средства управления расположены эргономически правильно как дополнение к месту оператора. Работа в прекрасных условиях Разнообразно настраиваемый руль и сиденье с тем, чтобы обеспечить отличное положение при вождении. Кабина высоко поднята Улучшенный обзор экскаватора и отвала. Круговая видимость. HYDREMA - best in its class !

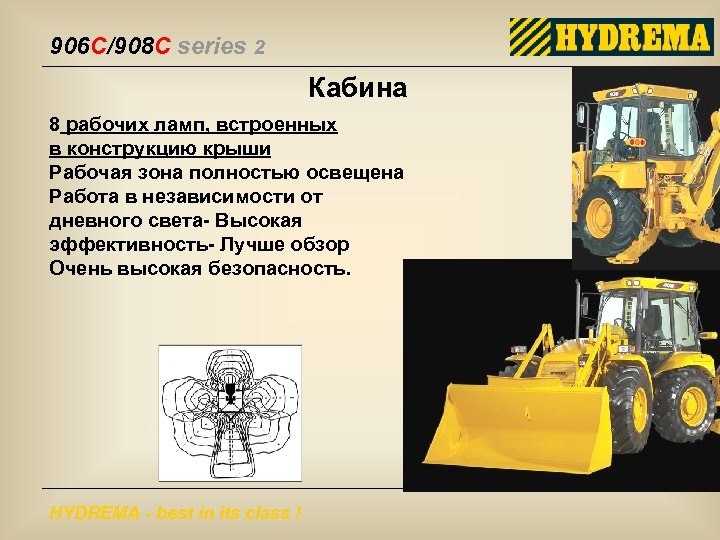

906 C/908 C series 2 Кабина 8 рабочих ламп, встроенных в конструкцию крыши Рабочая зона полностью освещена Работа в независимости от дневного света- Высокая эффективность- Лучше обзор Очень высокая безопасность. HYDREMA - best in its class !
906 C/908 C series 2 Кабина Приятный внутренний климат при любых условиях Максимальный комфорт оператора. Выше безопасность. Кондиционирование воздуха как в автомобилях. В кабине всегда поддерживается правильная температура. Мощное кондиционирование воздуха- Всегда обеспечивает постоянную температуру даже при самых суровых погодных условиях. Кондиционирование воздуха разработано с акцентом на высочайший уровень комфорта в кабине- Новый кондиционер объединяет систему охлаждения наряду с подачей тепла и таким образом обеспечивает комфортный климат в кабине в отличие от простых приборов, обеспечивающих либо охлаждение, либо обогрев. HYDREMA - best in its class !

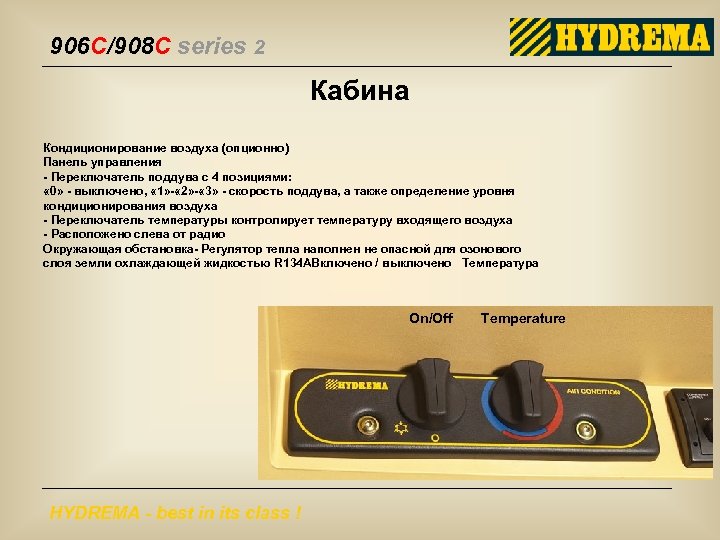

906 C/908 C series 2 Кабина Кондиционирование воздуха (опционно) Панель управления - Переключатель поддува с 4 позициями: « 0» - выключено, « 1» - « 2» - « 3» - скорость поддува, а также определение уровня кондиционирования воздуха - Переключатель температуры контролирует температуру входящего воздуха - Расположено слева от радио Окружающая обстановка- Регулятор тепла наполнен не опасной для озонового слоя земли охлаждающей жидкостью R 134 AВключено / выключено Температура On/Off HYDREMA - best in its class ! Temperature

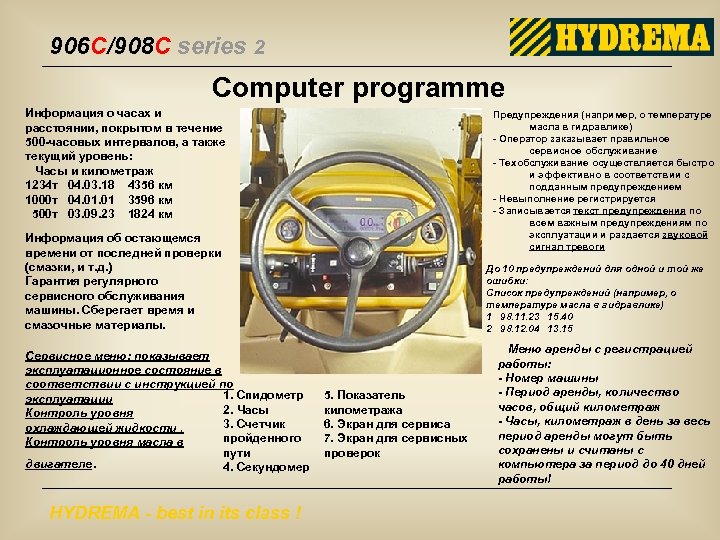

906 C/908 C series 2 Computer programme Информация о часах и расстоянии, покрытом в течение 500 -часовых интервалов, а также текущий уровень: Часы и километраж 1234 т 04. 03. 18 4356 км 1000 т 04. 01 3596 км 500 т 03. 09. 23 1824 км Предупреждения (например, о температуре масла в гидравлике) - Оператор заказывает правильное сервисное обслуживание - Техобслуживание осуществляется быстро и эффективно в соответствии с подданным предупреждением - Невыполнение регистрируется - Записывается текст предупреждения по всем важным предупреждениям по эксплуатации и раздается звуковой сигнал тревоги Информация об остающемся времени от последней проверки (смазки, и т. д. ) Гарантия регулярного сервисного обслуживания машины. Сберегает время и смазочные материалы. Сервисное меню: показывает эксплуатационное состояние в соответствии с инструкцией по 1. Спидометр эксплуатации 2. Часы Контроль уровня 3. Счетчик охлаждающей жидкости. пройденного Контроль уровня масла в пути двигателе 4. Секундомер . HYDREMA - best in its class ! До 10 предупреждений для одной и той же ошибки: Список предупреждений (например, о температуре масла в гидравлике) 1 98. 11. 23 15. 40 2 98. 12. 04 13. 15 5. Показатель километража 6. Экран для сервиса 7. Экран для сервисных проверок Меню аренды с регистрацией работы: - Номер машины - Период аренды, количество часов, общий километраж - Часы, километраж в день за весь период аренды могут быть сохранены и считаны с компьютера за период до 40 дней работы!

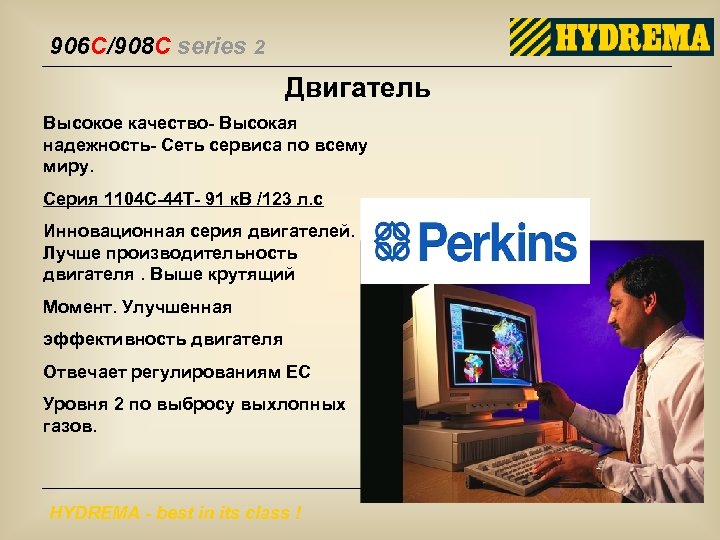

906 C/908 C series 2 Двигатель Высокое качество- Высокая надежность- Сеть сервиса по всему миру. Серия 1104 C-44 T- 91 к. В /123 л. с Инновационная серия двигателей. Лучше производительность двигателя. Выше крутящий Момент. Улучшенная эффективность двигателя Отвечает регулированиям ЕС Уровня 2 по выбросу выхлопных газов. HYDREMA - best in its class !

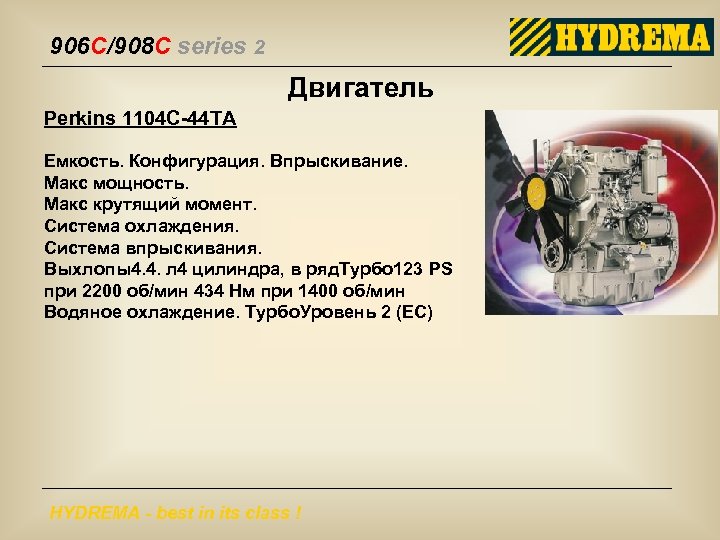

906 C/908 C series 2 Двигатель Perkins 1104 C-44 TA Емкость. Конфигурация. Впрыскивание. Макс мощность. Макс крутящий момент. Система охлаждения. Система впрыскивания. Выхлопы4. 4. л 4 цилиндра, в ряд. Турбо 123 PS при 2200 об/мин 434 Нм при 1400 об/мин Водяное охлаждение. Турбо. Уровень 2 (ЕС) HYDREMA - best in its class !

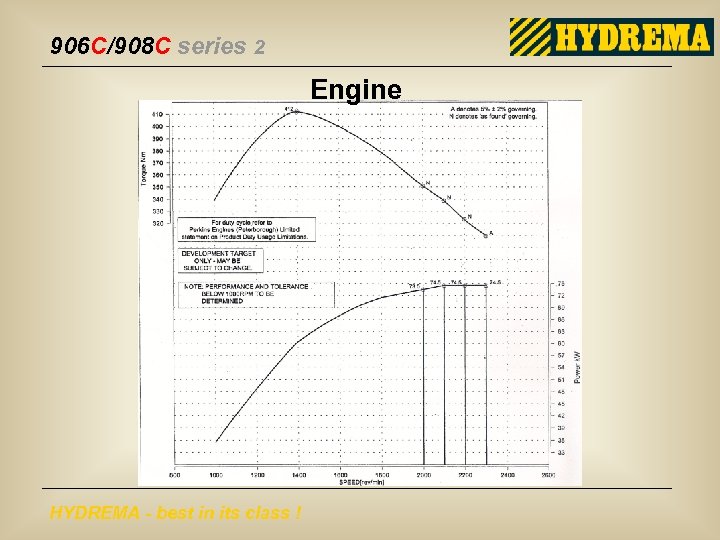

906 C/908 C series 2 Engine HYDREMA - best in its class !

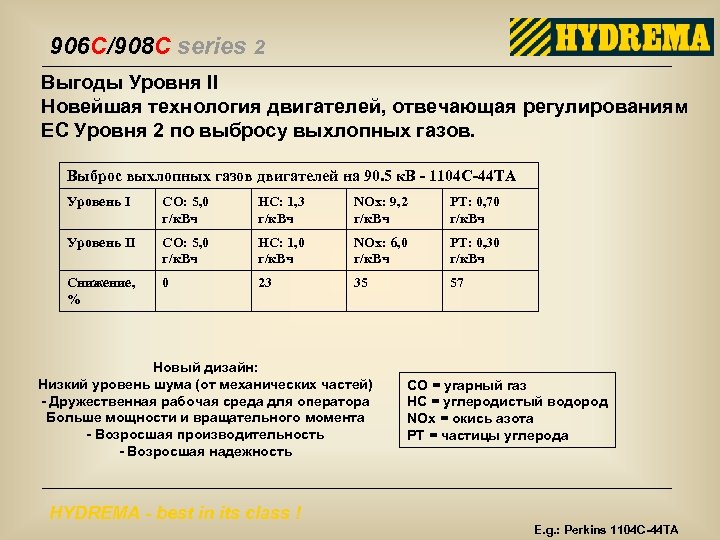

906 C/908 C series 2 Выгоды Уровня II Новейшая технология двигателей, отвечающая регулированиям ЕС Уровня 2 по выбросу выхлопных газов. Выброс выхлопных газов двигателей на 90. 5 к. В - 1104 C-44 TA Уровень I СО: 5, 0 г/к. Вч НС: 1, 3 г/к. Вч NOx: 9, 2 г/к. Вч PT: 0, 70 г/к. Вч Уровень II СО: 5, 0 г/к. Вч НС: 1, 0 г/к. Вч NOx: 6, 0 г/к. Вч PT: 0, 30 г/к. Вч Снижение, % 0 23 35 57 Новый дизайн: Низкий уровень шума (от механических частей) - Дружественная рабочая среда для оператора Больше мощности и вращательного момента - Возросшая производительность - Возросшая надежность HYDREMA - best in its class ! CO = угарный газ HC = углеродистый водород NOx = окись азота PT = частицы углерода E. g. : Perkins 1104 C-44 TA
906 C/908 C series 2 Дружественен экологии Двигатель Уровня 2 - Низкий выброс выхлопных газов - Низкое потребление топлива - Улучшенная головка цилиндра - Низкий уровень шума Био-гидравлическое топливо. Дружественно окружающей среде. На 98% биораспадающееся. HYDREMA - best in its class !

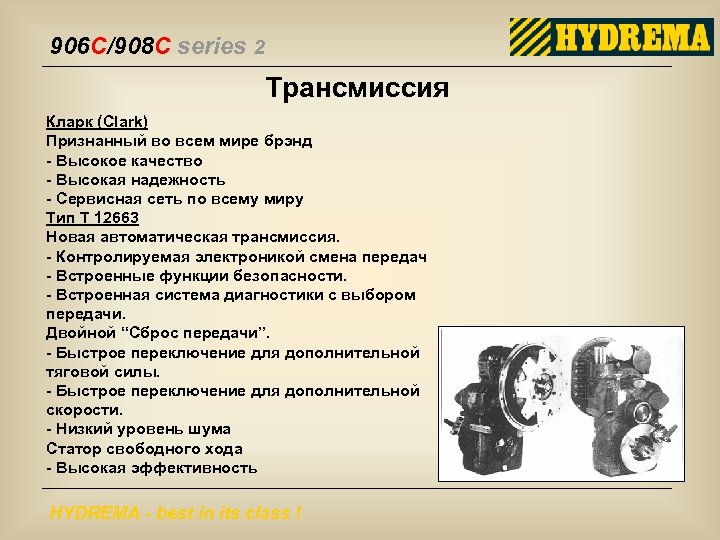

906 C/908 C series 2 Трансмиссия Кларк (Clark) Признанный во всем мире брэнд - Высокое качество - Высокая надежность - Сервисная сеть по всему миру Тип Т 12663 Новая автоматическая трансмиссия. - Контролируемая электроникой смена передач - Встроенные функции безопасности. - Встроенная система диагностики с выбором передачи. Двойной “Сброс передачи”. - Быстрое переключение для дополнительной тяговой силы. - Быстрое переключение для дополнительной скорости. - Низкий уровень шума Статор свободного хода - Высокая эффективность HYDREMA - best in its class !

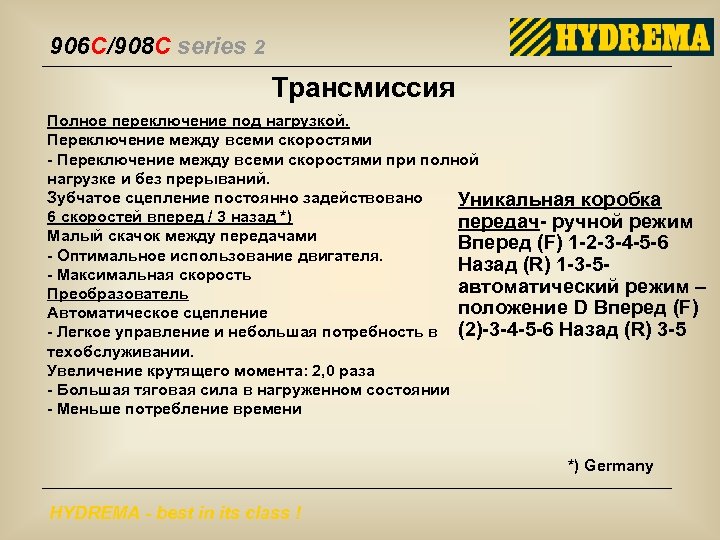

906 C/908 C series 2 Трансмиссия Полное переключение под нагрузкой. Переключение между всеми скоростями - Переключение между всеми скоростями при полной нагрузке и без прерываний. Зубчатое сцепление постоянно задействовано Уникальная коробка 6 скоростей вперед / 3 назад *) передач- ручной режим Малый скачок между передачами Вперед (F) 1 -2 -3 -4 -5 -6 - Оптимальное использование двигателя. Назад (R) 1 -3 -5 - Максимальная скорость автоматический режим – Преобразователь положение D Вперед (F) Автоматическое сцепление - Легкое управление и небольшая потребность в (2)-3 -4 -5 -6 Назад (R) 3 -5 техобслуживании. Увеличение крутящего момента: 2, 0 раза - Большая тяговая сила в нагруженном состоянии - Меньше потребление времени *) Germany HYDREMA - best in its class !

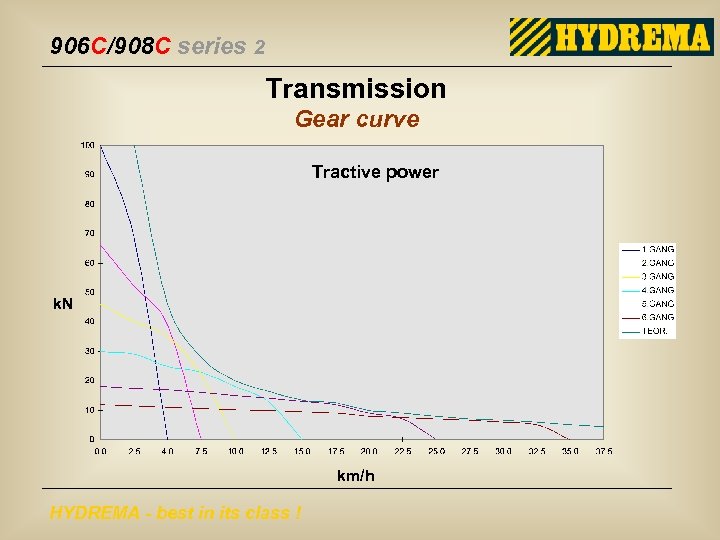

906 C/908 C series 2 Transmission Gear curve Tractive power k. N km/h HYDREMA - best in its class !

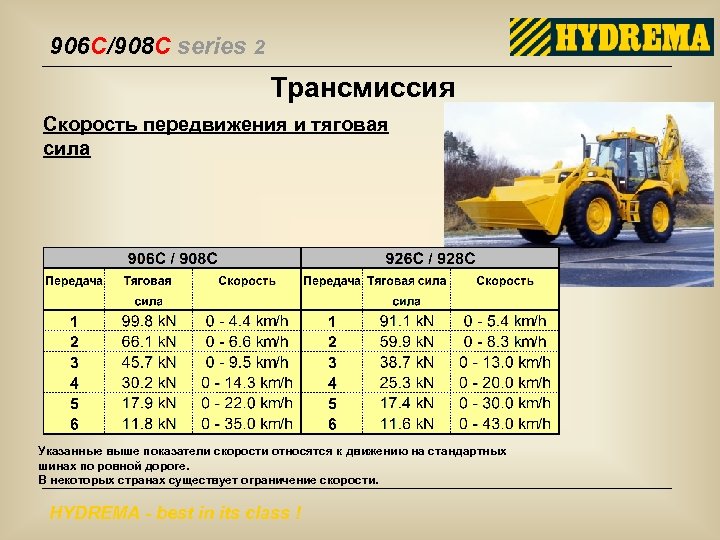

906 C/908 C series 2 Трансмиссия Скорость передвижения и тяговая сила Указанные выше показатели скорости относятся к движению на стандартных шинах по ровной дороге. В некоторых странах существует ограничение скорости. HYDREMA - best in its class !

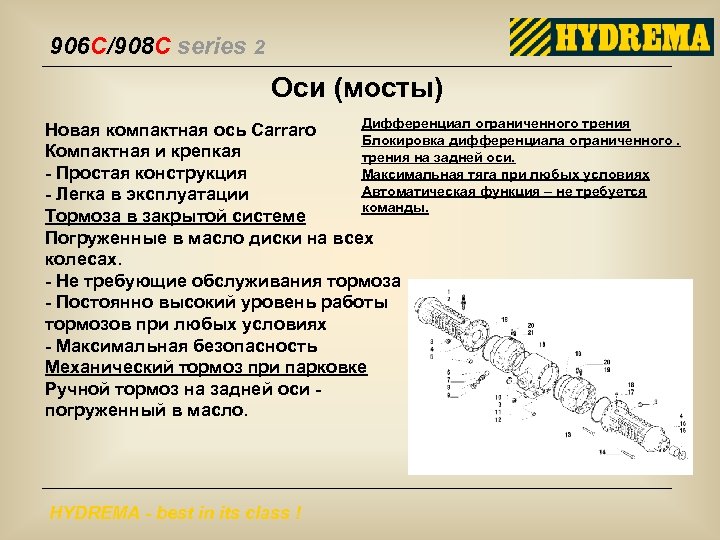

906 C/908 C series 2 Оси (мосты) Дифференциал ограниченного трения Новая компактная ось Carraro Блокировка дифференциала ограниченного. Компактная и крепкая трения на задней оси. - Простая конструкция Максимальная тяга при любых условиях Автоматическая функция – не требуется - Легка в эксплуатации команды. Тормоза в закрытой системе Погруженные в масло диски на всех колесах. - Не требующие обслуживания тормоза - Постоянно высокий уровень работы тормозов при любых условиях - Максимальная безопасность Механический тормоз при парковке Ручной тормоз на задней оси погруженный в масло. HYDREMA - best in its class !

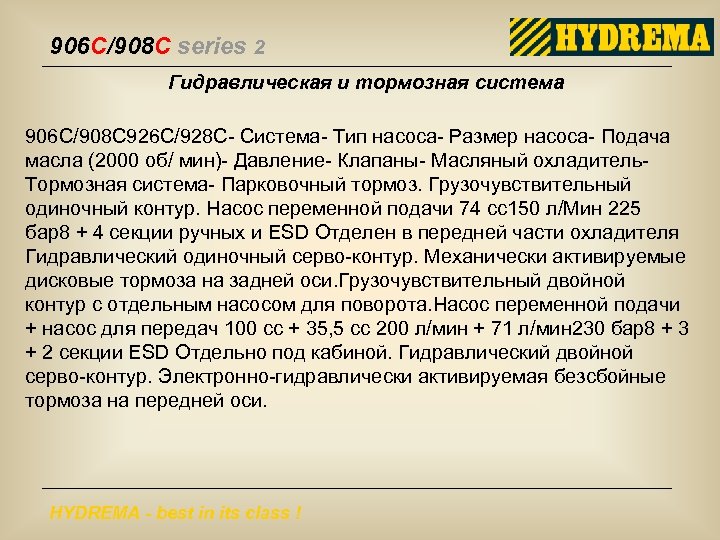

906 C/908 C series 2 Гидравлическая и тормозная система 906 С/908 С 926 С/928 С- Система- Тип насоса- Размер насоса- Подача масла (2000 об/ мин)- Давление- Клапаны- Масляный охладитель. Тормозная система- Парковочный тормоз. Грузочувствительный одиночный контур. Насос переменной подачи 74 сс150 л/Мин 225 бар8 + 4 секции ручных и ESD Отделен в передней части охладителя Гидравлический одиночный серво-контур. Механически активируемые дисковые тормоза на задней оси. Грузочувствительный двойной контур с отдельным насосом для поворота. Насос переменной подачи + насос для передач 100 сс + 35, 5 сс 200 л/мин + 71 л/мин 230 бар8 + 3 + 2 секции ESD Отдельно под кабиной. Гидравлический двойной серво-контур. Электронно-гидравлически активируемая безсбойные тормоза на передней оси. HYDREMA - best in its class !

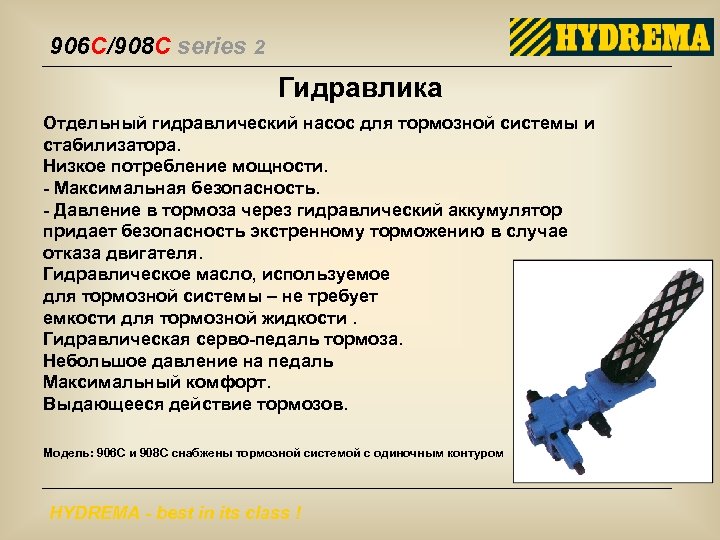

906 C/908 C series 2 Гидравлика Отдельный гидравлический насос для тормозной системы и стабилизатора. Низкое потребление мощности. - Максимальная безопасность. - Давление в тормоза через гидравлический аккумулятор придает безопасность экстренному торможению в случае отказа двигателя. Гидравлическое масло, используемое для тормозной системы – не требует емкости для тормозной жидкости. Гидравлическая серво-педаль тормоза. Небольшое давление на педаль Максимальный комфорт. Выдающееся действие тормозов. Модель: 906 C и 908 C снабжены тормозной системой с одиночным контуром HYDREMA - best in its class !

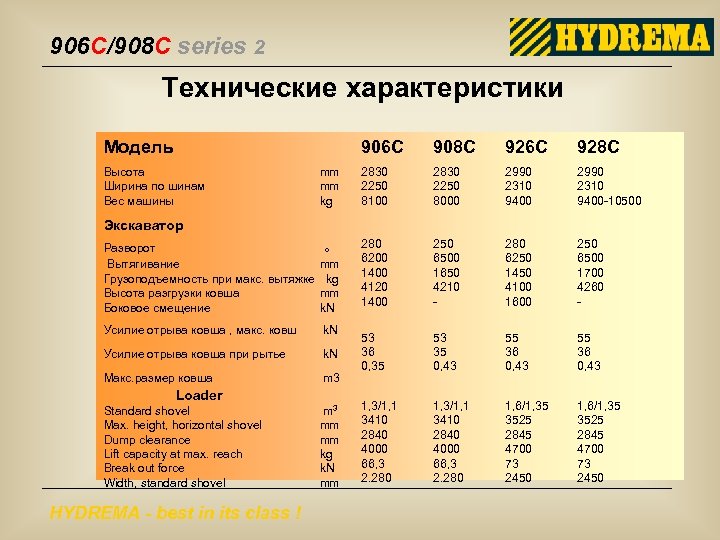

906 C/908 C series 2 Технические характеристики Модель 906 C Высота Ширина по шинам Вес машины mm mm kg 908 C 926 C 928 C 2830 2250 8100 2830 2250 8000 2990 2310 9400 -10500 280 6200 1400 4120 1400 250 6500 1650 4210 - 280 6250 1450 4100 1600 250 6500 1700 4260 - 53 36 0, 35 53 35 0, 43 55 36 0, 43 1, 3/1, 1 3410 2840 4000 66, 3 2. 280 1, 6/1, 35 3525 2845 4700 73 2450 Экскаватор Разворот Вытягивание Грузоподъемность при макс. вытяжке Высота разгрузки ковша Боковое смещение mm kg mm k. N Усилие отрыва ковша , макс. ковш k. N Усилие отрыва ковша при рытье k. N Макс. размер ковша m 3 o Loader Standard shovel Max. height, horizontal shovel Dump clearance Lift capacity at max. reach Break out force Width, standard shovel HYDREMA - best in its class ! m 3 mm mm kg k. N mm

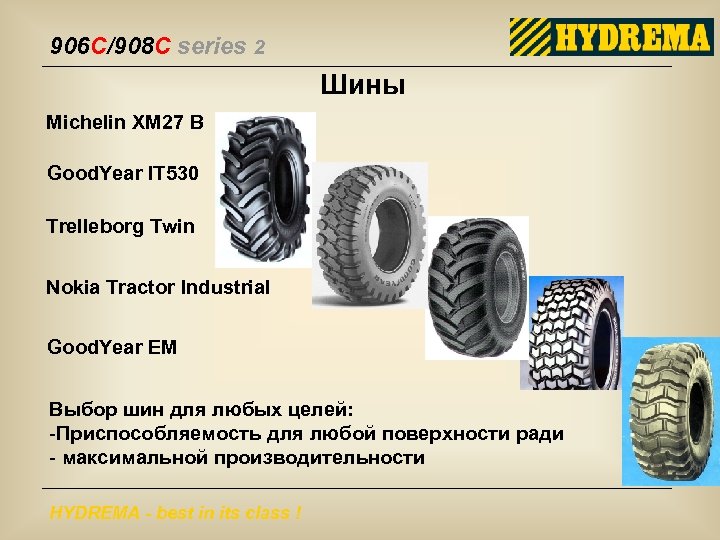

906 C/908 C series 2 Шины Michelin XM 27 B Good. Year IT 530 Trelleborg Twin Nokia Tractor Industrial Good. Year EM Выбор шин для любых целей: -Приспособляемость для любой поверхности ради - максимальной производительности HYDREMA - best in its class !

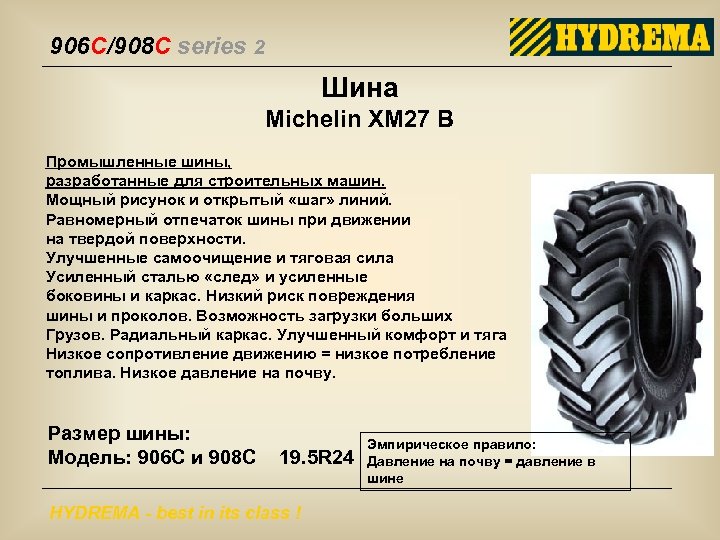

906 C/908 C series 2 Шина Michelin XM 27 B Промышленные шины, разработанные для строительных машин. Мощный рисунок и открытый «шаг» линий. Равномерный отпечаток шины при движении на твердой поверхности. Улучшенные самоочищение и тяговая сила Усиленный сталью «след» и усиленные боковины и каркас. Низкий риск повреждения шины и проколов. Возможность загрузки больших Грузов. Радиальный каркас. Улучшенный комфорт и тяга Низкое сопротивление движению = низкое потребление топлива. Низкое давление на почву. Размер шины: Модель: 906 C и 908 C 19. 5 R 24 HYDREMA - best in its class ! Эмпирическое правило: Давление на почву = давление в шине

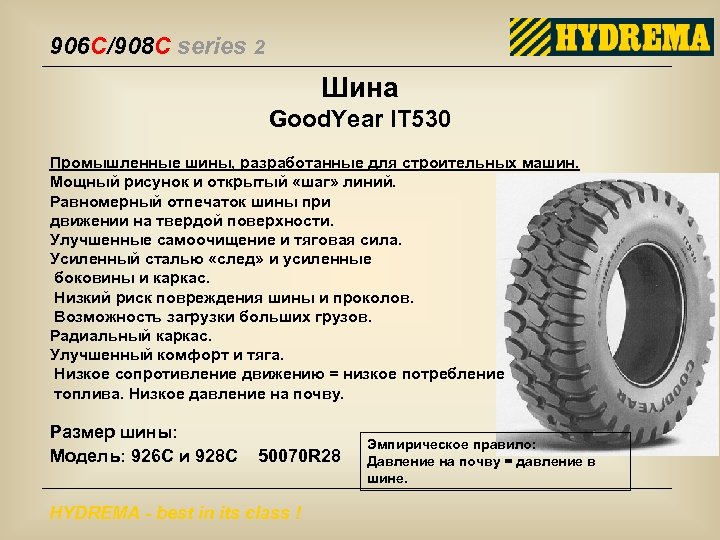

906 C/908 C series 2 Шина Good. Year IT 530 Промышленные шины, разработанные для строительных машин. Мощный рисунок и открытый «шаг» линий. Равномерный отпечаток шины при движении на твердой поверхности. Улучшенные самоочищение и тяговая сила. Усиленный сталью «след» и усиленные боковины и каркас. Низкий риск повреждения шины и проколов. Возможность загрузки больших грузов. Радиальный каркас. Улучшенный комфорт и тяга. Низкое сопротивление движению = низкое потребление топлива. Низкое давление на почву. Размер шины: Модель: 926 C и 928 C 50070 R 28 HYDREMA - best in its class ! Эмпирическое правило: Давление на почву = давление в шине.

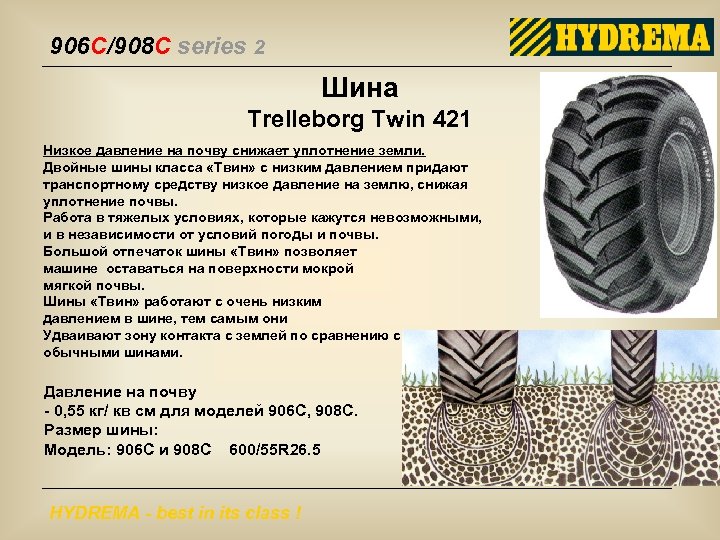

906 C/908 C series 2 Шина Trelleborg Twin 421 Низкое давление на почву снижает уплотнение земли. Двойные шины класса «Твин» с низким давлением придают транспортному средству низкое давление на землю, снижая уплотнение почвы. Работа в тяжелых условиях, которые кажутся невозможными, и в независимости от условий погоды и почвы. Большой отпечаток шины «Твин» позволяет машине оставаться на поверхности мокрой мягкой почвы. Шины «Твин» работают с очень низким давлением в шине, тем самым они Удваивают зону контакта с землей по сравнению с обычными шинами. Давление на почву - 0, 55 кг/ кв см для моделей 906 С, 908 С. Размер шины: Модель: 906 C и 908 C 600/55 R 26. 5 HYDREMA - best in its class !

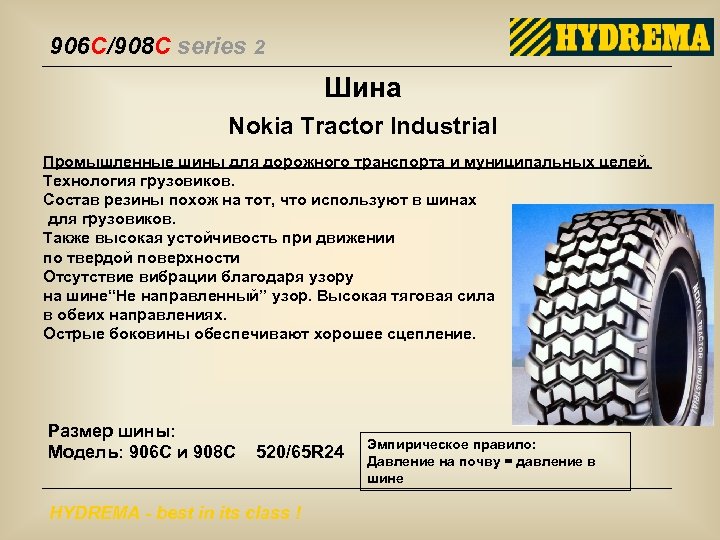

906 C/908 C series 2 Шина Nokia Tractor Industrial Промышленные шины для дорожного транспорта и муниципальных целей. Технология грузовиков. Состав резины похож на тот, что используют в шинах для грузовиков. Также высокая устойчивость при движении по твердой поверхности Отсутствие вибрации благодаря узору на шине“Не направленный” узор. Высокая тяговая сила в обеих направлениях. Острые боковины обеспечивают хорошее сцепление. Размер шины: Модель: 906 C и 908 C 520/65 R 24 HYDREMA - best in its class ! Эмпирическое правило: Давление на почву = давление в шине

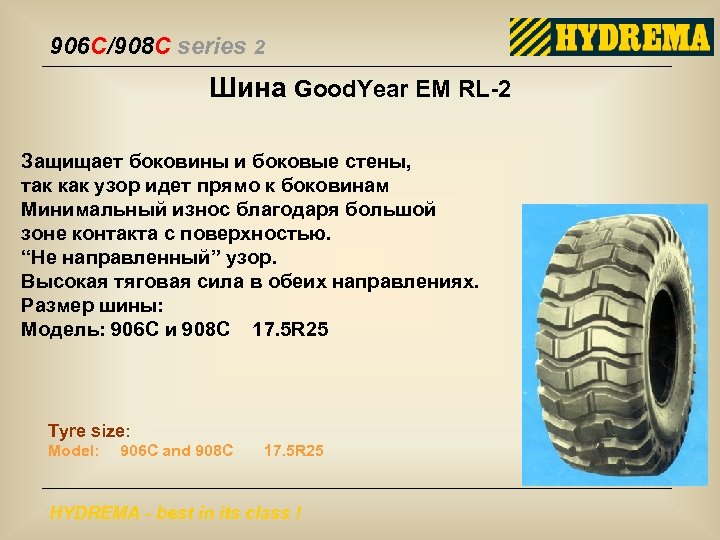

906 C/908 C series 2 Шина Good. Year EM RL-2 Защищает боковины и боковые стены, так как узор идет прямо к боковинам Минимальный износ благодаря большой зоне контакта с поверхностью. “Не направленный” узор. Высокая тяговая сила в обеих направлениях. Размер шины: Модель: 906 C и 908 C 17. 5 R 25 Tyre size: Model: 906 C and 908 C 17. 5 R 25 HYDREMA - best in its class !

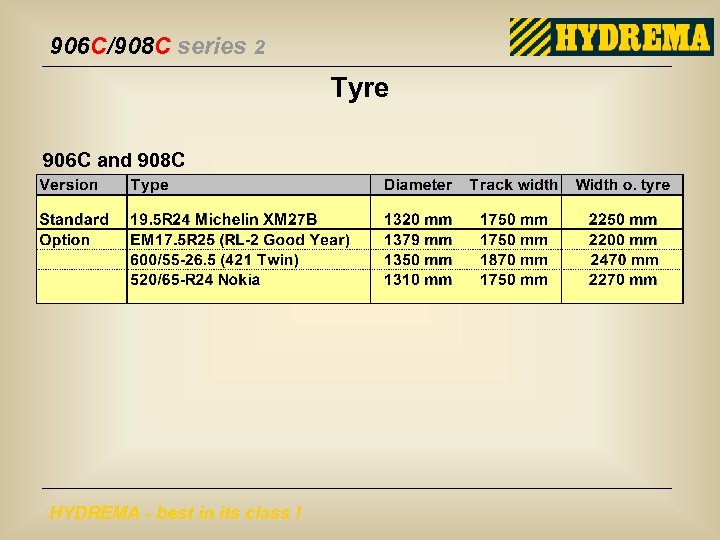

906 C/908 C series 2 Tyre 906 C and 908 C HYDREMA - best in its class !

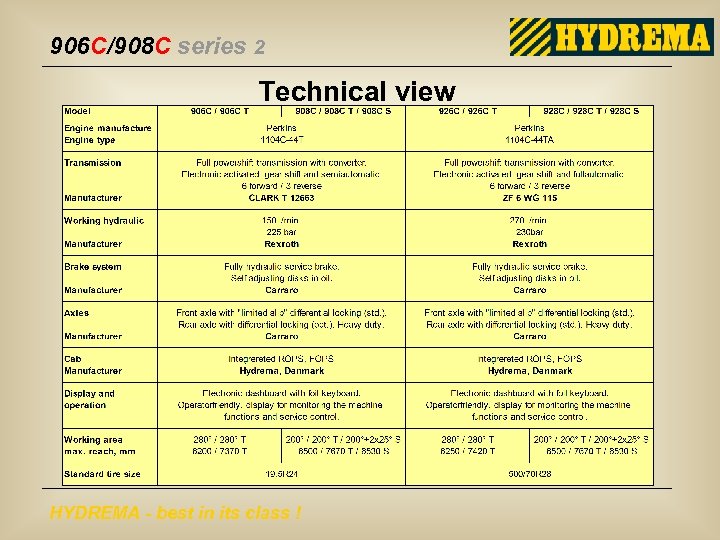

906 C/908 C series 2 Technical view HYDREMA - best in its class !
906 C/908 C series 2 No assignment is to big … … nor to small… HYDREMA - best in its class !
