9 -мм пістолет Макарова ПМ Тема 6 Стрілецька

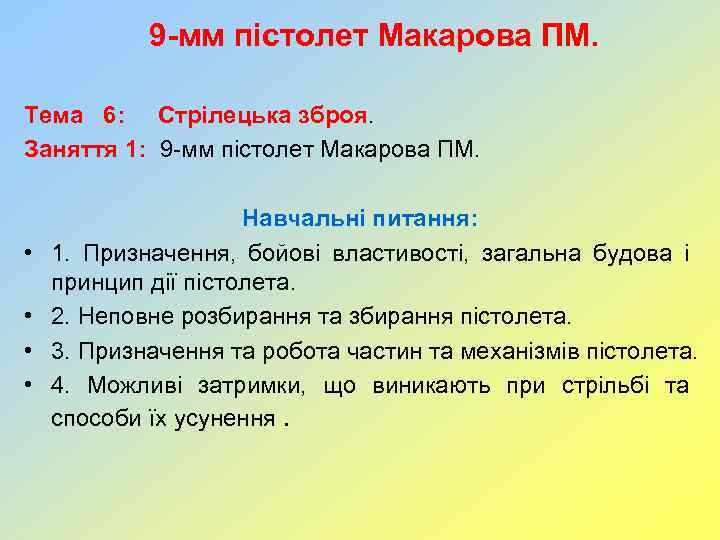

9 -мм пістолет Макарова ПМ. Тема 6: Стрілецька зброя. Заняття 1: 9 -мм пістолет Макарова ПМ. • • Навчальні питання: 1. Призначення, бойові властивості, загальна будова і принцип дії пістолета. 2. Неповне розбирання та збирання пістолета. 3. Призначення та робота частин та механізмів пістолета. 4. Можливі затримки, що виникають при стрільбі та способи їх усунення.

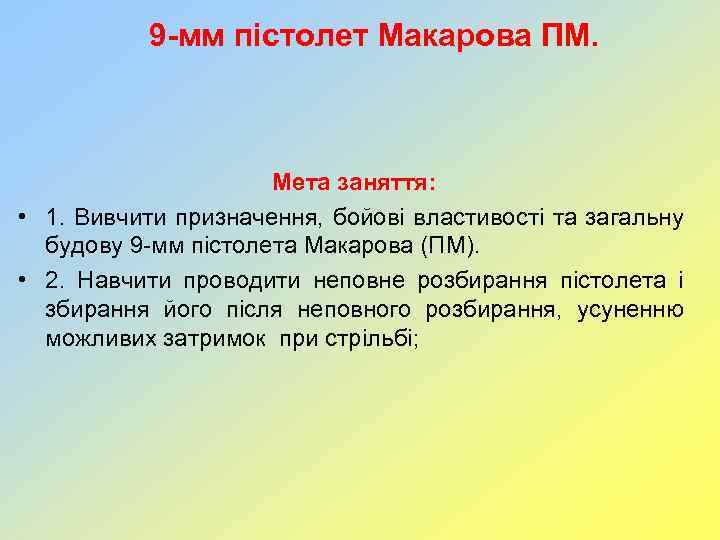

9 -мм пістолет Макарова ПМ. Мета заняття: • 1. Вивчити призначення, бойові властивості та загальну будову 9 -мм пістолета Макарова (ПМ). • 2. Навчити проводити неповне розбирання пістолета і збирання його після неповного розбирання, усуненню можливих затримок при стрільбі;

9 -мм пістолет Макарова ПМ.

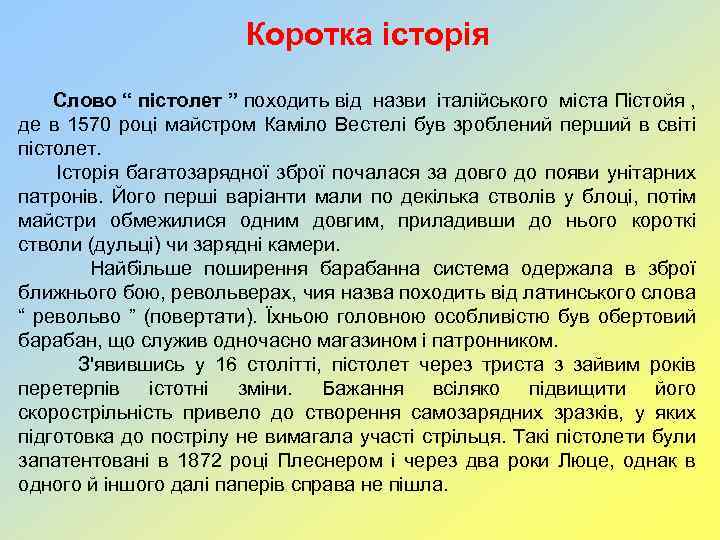

Коротка історія Слово “ пістолет ” походить від назви італійського міста Пістойя , де в 1570 році майстром Каміло Вестелі був зроблений перший в світі пістолет. Історія багатозарядної зброї почалася за довго до появи унітарних патронів. Його перші варіанти мали по декілька стволів у блоці, потім майстри обмежилися одним довгим, приладивши до нього короткі стволи (дульці) чи зарядні камери. Найбільше поширення барабанна система одержала в зброї ближнього бою, револьверах, чия назва походить від латинського слова “ револьво ” (повертати). Їхньою головною особливістю був обертовий барабан, що служив одночасно магазином і патронником. З'явившись у 16 столітті, пістолет через триста з зайвим років перетерпів істотні зміни. Бажання всіляко підвищити його скорострільність привело до створення самозарядних зразків, у яких підготовка до пострілу не вимагала участі стрільця. Такі пістолети були запатентовані в 1872 році Плеснером і через два роки Люце, однак в одного й іншого далі паперів справа не пішла.

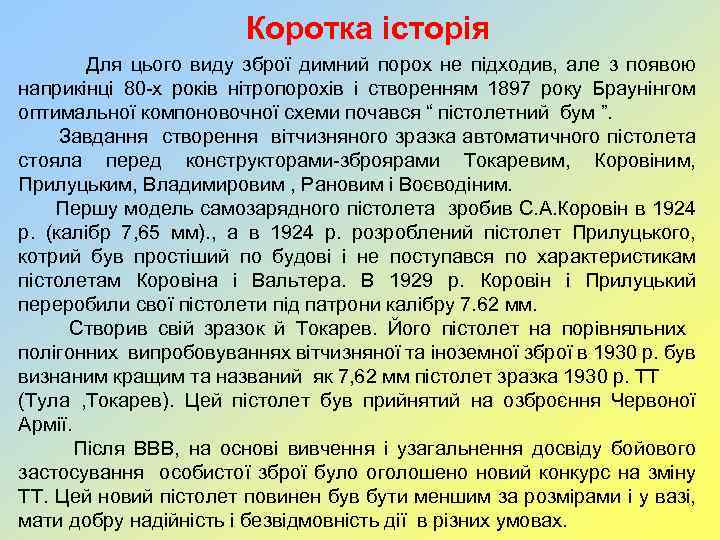

Коротка історія Для цього виду зброї димний порох не підходив, але з появою наприкінці 80 -х років нітропорохів і створенням 1897 року Браунінгом оптимальної компоновочної схеми почався “ пістолетний бум ”. Завдання створення вітчизняного зразка автоматичного пістолета стояла перед конструкторами-зброярами Токаревим, Коровіним, Прилуцьким, Владимировим , Рановим і Воєводіним. Першу модель самозарядного пістолета зробив С. А. Коровін в 1924 р. (калібр 7, 65 мм). , а в 1924 р. розроблений пістолет Прилуцького, котрий був простіший по будові і не поступався по характеристикам пістолетам Коровіна і Вальтера. В 1929 р. Коровін і Прилуцький переробили свої пістолети під патрони калібру 7. 62 мм. Створив свій зразок й Токарев. Його пістолет на порівняльних полігонних випробовуваннях вітчизняної та іноземної зброї в 1930 р. був визнаним кращим та названий як 7, 62 мм пістолет зразка 1930 р. ТТ (Тула , Токарев). Цей пістолет був прийнятий на озброєння Червоної Армії. Після ВВВ, на основі вивчення і узагальнення досвіду бойового застосування особистої зброї було оголошено новий конкурс на зміну ТТ. Цей новий пістолет повинен був бути меншим за розмірами і у вазі, мати добру надійність і безвідмовність дії в різних умовах.

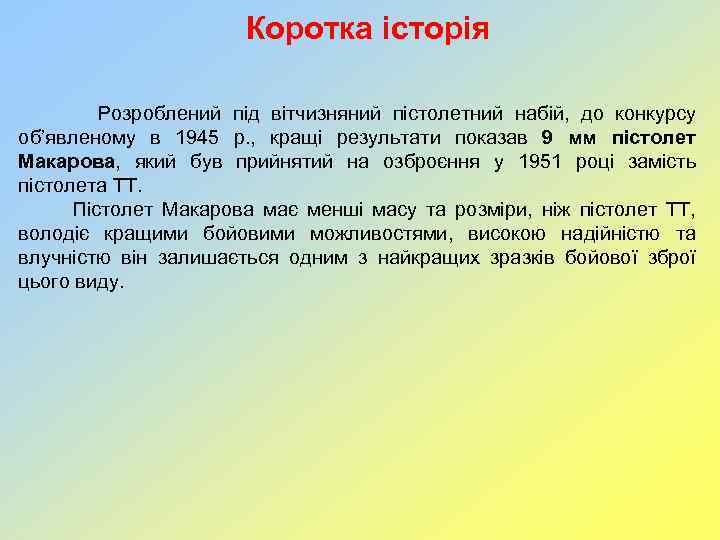

Коротка історія Розроблений під вітчизняний пістолетний набій, до конкурсу об’явленому в 1945 р. , кращі результати показав 9 мм пістолет Макарова, який був прийнятий на озброєння у 1951 році замість пістолета ТТ. Пістолет Макарова має менші масу та розміри, ніж пістолет ТТ, володіє кращими бойовими можливостями, високою надійністю та влучністю він залишається одним з найкращих зразків бойової зброї цього виду.

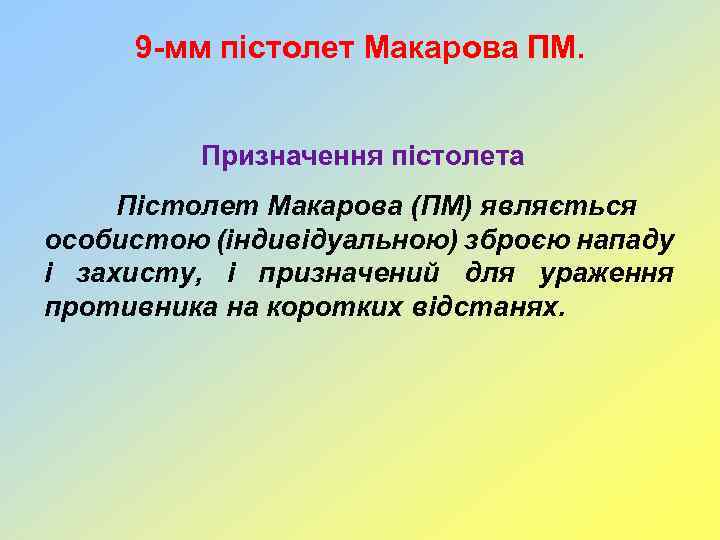

9 -мм пістолет Макарова ПМ. Призначення пістолета Пістолет Макарова (ПМ) являється особистою (індивідуальною) зброєю нападу і захисту, і призначений для ураження противника на коротких відстанях.

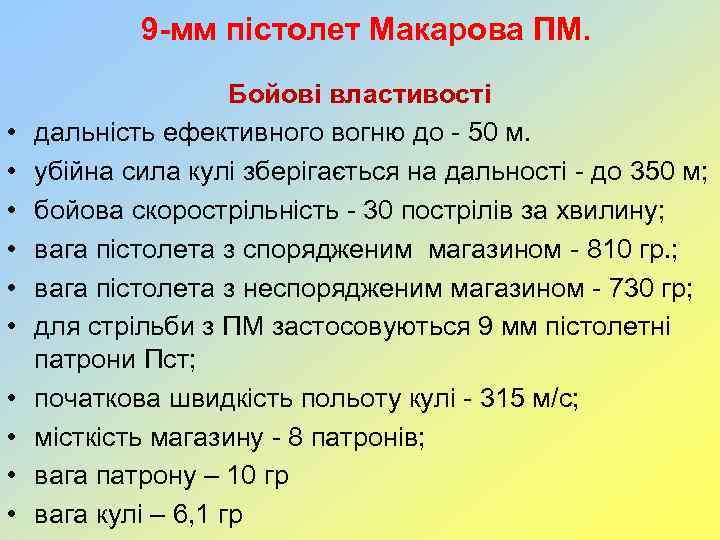

9 -мм пістолет Макарова ПМ. • • • Бойові властивості дальність ефективного вогню до - 50 м. убійна сила кулі зберігається на дальності - до 350 м; бойова скорострільність - 30 пострілів за хвилину; вага пістолета з спорядженим магазином - 810 гр. ; вага пістолета з неспорядженим магазином - 730 гр; для стрільби з ПМ застосовуються 9 мм пістолетні патрони Пст; початкова швидкість польоту кулі - 315 м/с; місткість магазину - 8 патронів; вага патрону – 10 гр вага кулі – 6, 1 гр

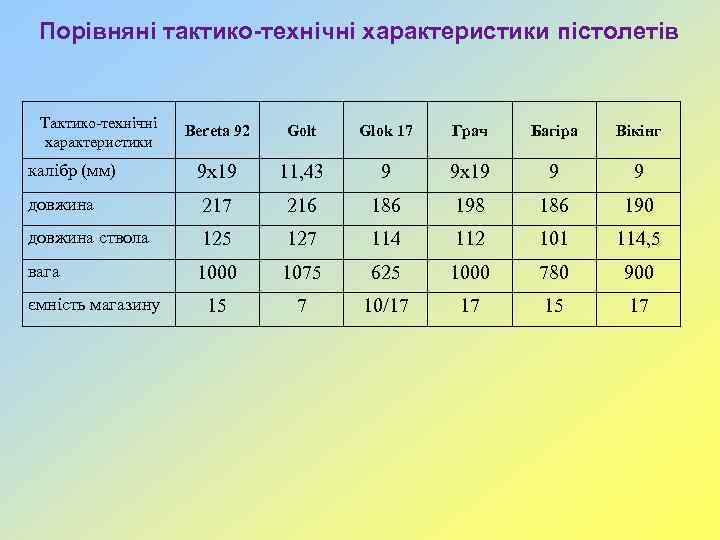

Порівняні тактико-технічні характеристики пістолетів Тактико-технічні характеристики Bereta 92 Golt Glok 17 Грач Багіра Вікінг калібр (мм) 9 x 19 11, 43 9 9 х19 9 9 довжина 217 216 186 198 186 190 довжина ствола 125 127 114 112 101 114, 5 вага 1000 1075 625 1000 780 900 15 7 10/17 17 15 17 ємність магазину

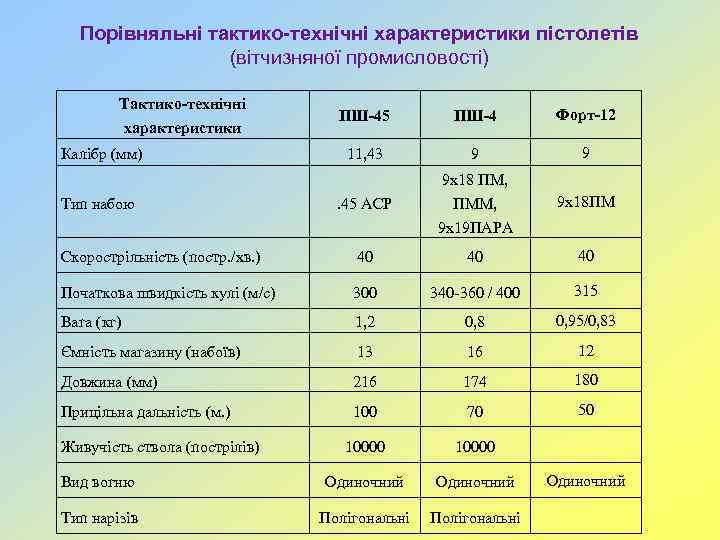

Порівняльні тактико-технічні характеристики пістолетів (вітчизняної промисловості) Тактико-технічні характеристики ПШ-45 ПШ-4 Форт-12 11, 43 9 9 . 45 АСР 9 х18 ПМ, ПММ, 9 х19 ПАРА 9 х18 ПМ Скорострільність (постр. /хв. ) 40 40 40 Початкова швидкість кулі (м/с) 300 340 -360 / 400 315 Вага (кг) 1, 2 0, 8 0, 95/0, 83 Ємність магазину (набоїв) 13 16 12 Довжина (мм) 216 174 180 Прицільна дальність (м. ) 100 70 50 10000 Вид вогню Одиночний Тип нарізів Полігональні Калібр (мм) Тип набою Живучість ствола (пострілів) Одиночний

Боєприпаси до пістолетів. Головні переваги нових куль відносно тих, що мають сферичну форму: це довга ведуча частина кули, яка забезпечує прочне утримання кули у нарізах що покращує одноманітний бій, а при посилених зарядах покращувало балістичні якості зброї; добру “вжимание” кули в нарізи силою порохових газів; збільшена вага кули веде до кращого збереження її початкової швидкості при полете та збільшенню пробивної дії; гостроконечна головна форма кули веде до кращого подолання опору повітря; пласке та поглиблене дно кули краще передавало тиск порохових газів, ніж кругла куля; Головна частина кули може бути круглою (зліва) або конічною (праворуч).

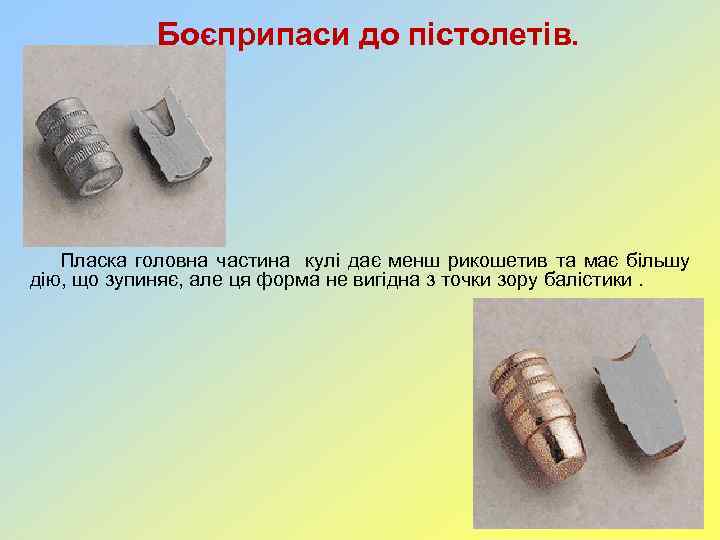

Боєприпаси до пістолетів. Пласка головна частина кулі дає менш рикошетив та має більшу дію, що зупиняє, але ця форма не вигідна з точки зору балістики.

Боєприпаси до пістолетів. Більшість сучасних куль відноситься до числа оболонкових, тобто складаються із сердечника и порівняно твердої оболонки. Введення металічної оболонки кули паралельно з бездимним порохом зазначили в свої час корінний перелом в розвитку балістики стрілецьких боєприпасів. Звичайно оболонки виготовляються із томпаку (сплав міді и цинку) або стали, лакованої томпаком (біметалева оболонка). Однак раніше для оболонок використовувався и мельхіор (срібло).

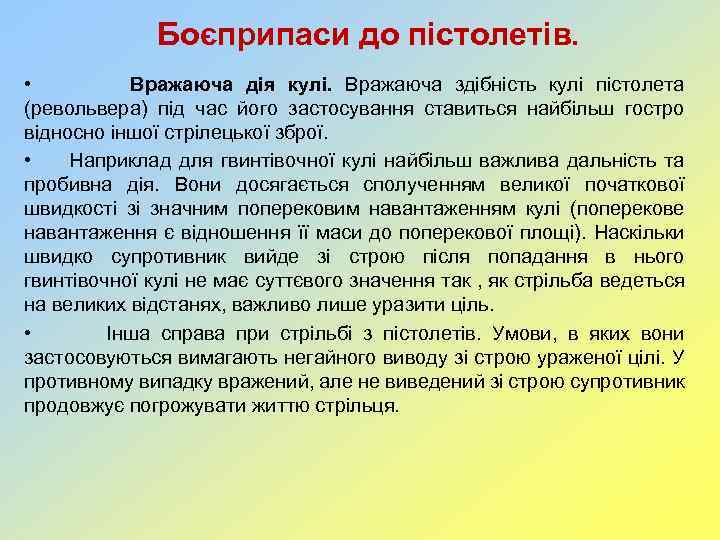

Боєприпаси до пістолетів. • Вражаюча дія кулі. Вражаюча здібність кулі пістолета (револьвера) під час його застосування ставиться найбільш гостро відносно іншої стрілецької зброї. • Наприклад для гвинтівочної кулі найбільш важлива дальність та пробивна дія. Вони досягається сполученням великої початкової швидкості зі значним поперековим навантаженням кулі (поперекове навантаження є відношення її маси до поперекової площі). Наскільки швидко супротивник вийде зі строю після попадання в нього гвинтівочної кулі не має суттєвого значення так , як стрільба ведеться на великих відстанях, важливо лише уразити ціль. • Інша справа при стрільбі з пістолетів. Умови, в яких вони застосовуються вимагають негайного виводу зі строю ураженої цілі. У противному випадку вражений, але не виведений зі строю супротивник продовжує погрожувати життю стрільця.

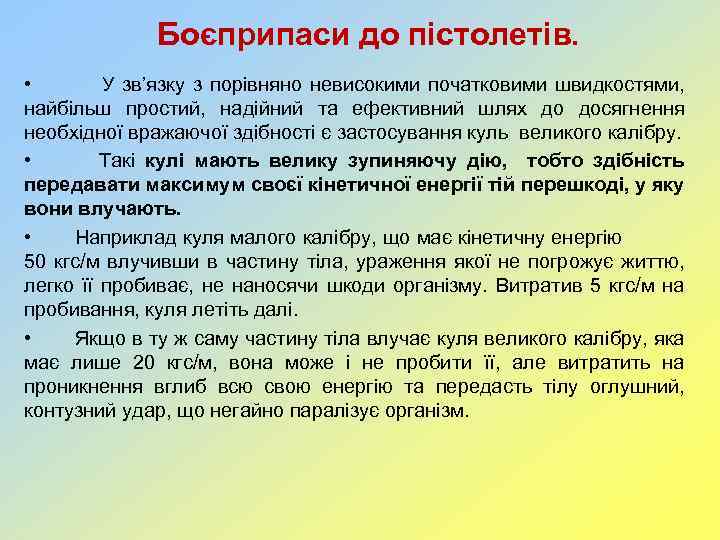

Боєприпаси до пістолетів. • У зв’язку з порівняно невисокими початковими швидкостями, найбільш простий, надійний та ефективний шлях до досягнення необхідної вражаючої здібності є застосування куль великого калібру. • Такі кулі мають велику зупиняючу дію, тобто здібність передавати максимум своєї кінетичної енергії тій перешкоді, у яку вони влучають. • Наприклад куля малого калібру, що має кінетичну енергію 50 кгс/м влучивши в частину тіла, ураження якої не погрожує життю, легко її пробиває, не наносячи шкоди організму. Витратив 5 кгс/м на пробивання, куля летіть далі. • Якщо в ту ж саму частину тіла влучає куля великого калібру, яка має лише 20 кгс/м, вона може і не пробити її, але витратить на проникнення вглиб всю свою енергію та передасть тілу оглушний, контузний удар, що негайно паралізує організм.

Боєприпаси до пістолетів. • Для досягнення максимальної зупиняючій дії кулі використається ефект експансивності тобто при влученні в «об'єкт» куля повинна «не виходити» з нього, а в випадку промаху — швидко втратити можливість нанести ураження іншим. Цієї вимоги відповідає т. н. експансивні кулі або ті , що розгортаються.

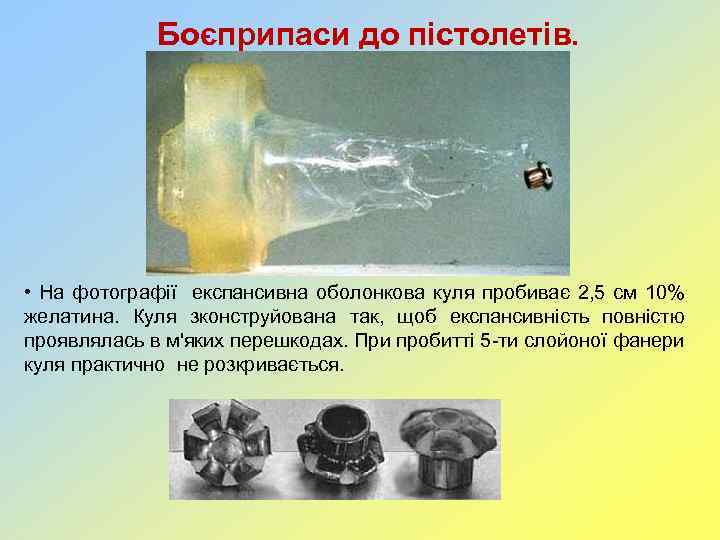

Боєприпаси до пістолетів. • На фотографії експансивна оболонкова куля пробиває 2, 5 см 10% желатина. Куля зконструйована так, щоб експансивність повністю проявлялась в м'яких перешкодах. При пробитті 5 -ти слойоної фанери куля практично не розкривається.

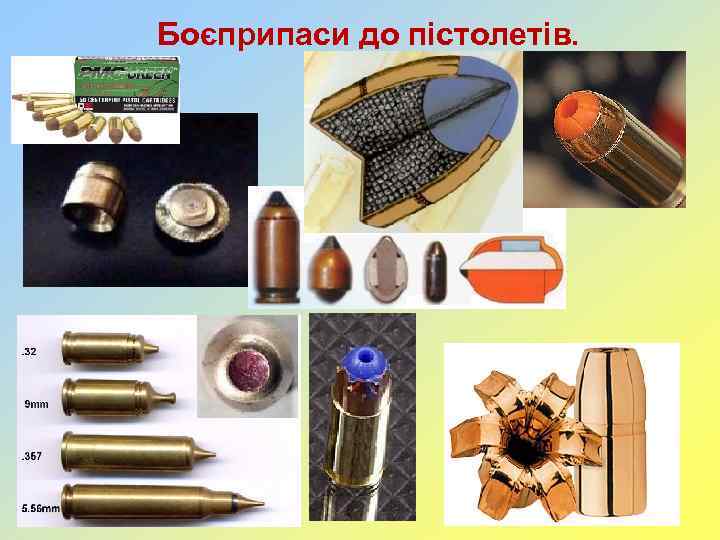

Боєприпаси до пістолетів.

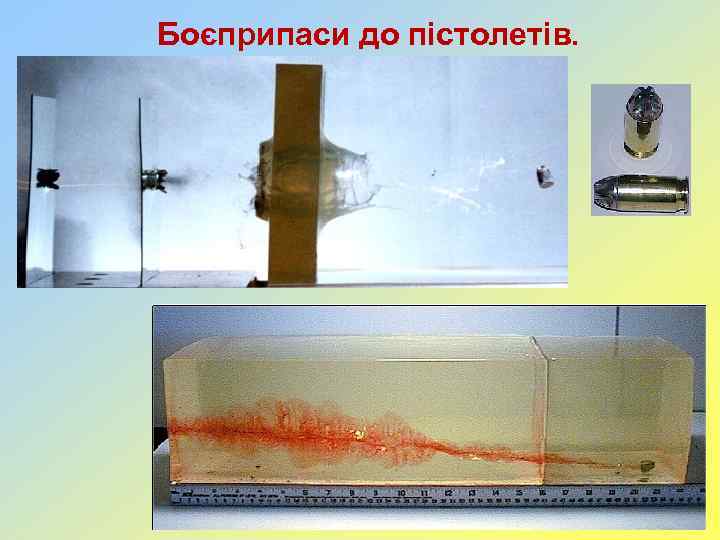

Боєприпаси до пістолетів.

Боєприпаси до пістолетів. Загальний вигляд 9 -мм пістолетного патрону та його устрій. 1 - гільза; 2 - капсуль; 3 - пороховий заряд; 4 - куля; 5 - біметалева (плакірована) оболонка; 6 - сталеве осердя; 7 - свинцева рубашка.

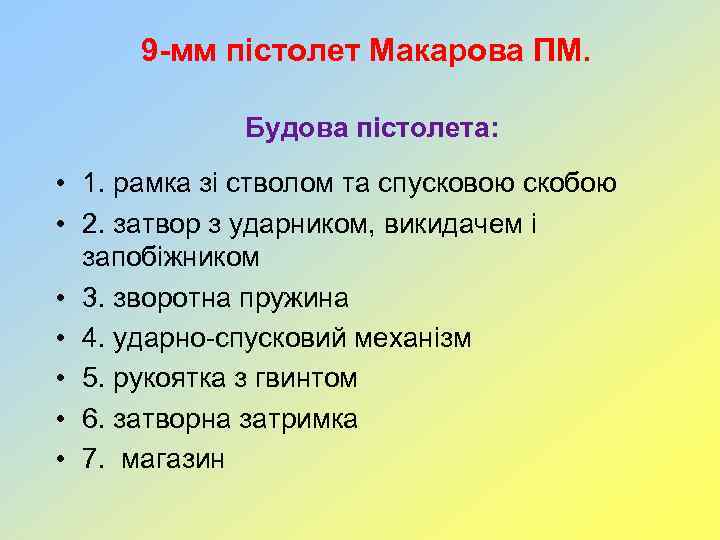

9 -мм пістолет Макарова ПМ. Будова пістолета: • 1. рамка зі стволом та спусковою скобою • 2. затвор з ударником, викидачем і запобіжником • 3. зворотна пружина • 4. ударно-спусковий механізм • 5. рукоятка з гвинтом • 6. затворна затримка • 7. магазин

9 -мм пістолет Макарова ПМ. До кожного пістолета додаються • • 1. запасний магазин 2. кобура 3. пістолетний ремінець 4. протирка кобура: 1 -корпус; 2 -кришка; 3 -кишеня для запасного магазину; 4 -передня петля для носіння; 5 -задня петля для носіння; 6 -застібка; 7 -петля для протирки; 8 -внутрішній допоміжний ремінь.

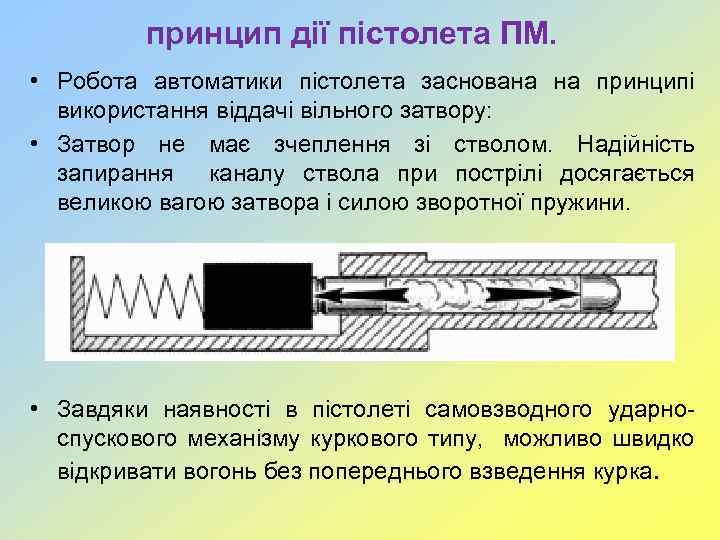

принцип дії пістолета ПМ. • Робота автоматики пістолета заснована на принципі використання віддачі вільного затвору: • Затвор не має зчеплення зі стволом. Надійність запирання каналу ствола при пострілі досягається великою вагою затвора і силою зворотної пружини. • Завдяки наявності в пістолеті самовзводного ударноспускового механізму куркового типу, можливо швидко відкривати вогонь без попереднього взведення курка.

9 -мм пістолет Макарова ПМ. • повне розбирання проводиться для чищення пістолета при сильному забрудненні. після знаходження його тривалий час під дощем і в снігу, при переході на іншу змазку або при ремонті. • неповне розбирання проводиться для планового чищення, змащення і огляду пістолета. • Надто часте розбирання зброї недоцільне, оскільки веде до зношення частин і механізмів. В учбових цілях тренування в розбиранні та збиранні зброї повинно здійснюватись тільки на учбових зразках.

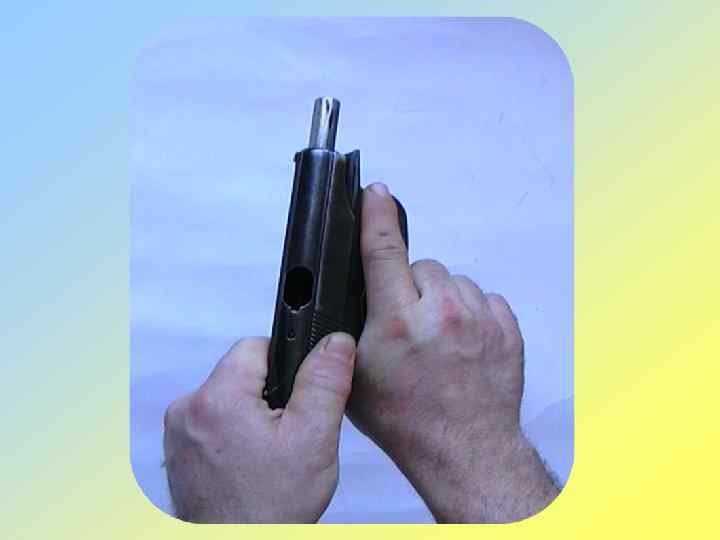

9 -мм пістолет Макарова ПМ. • неповне розбирання пістолета виконувати у наступному порядку 1). Витягнути магазин з основи рукоятки 2). Перевірити, чи нема в набійнику набою, 3). Відділити затвор від рамки. 4). Зняти зі ствола зворотну пружини. • збирання пістолета проводять у зворотній послідовності. 1). Надіти на ствол зворотну пружину. 2). Приєднати затвор до рамки. 3). Вставити магазин в основу рукоятки. 4). Перевірити вірність збирання пістолета.

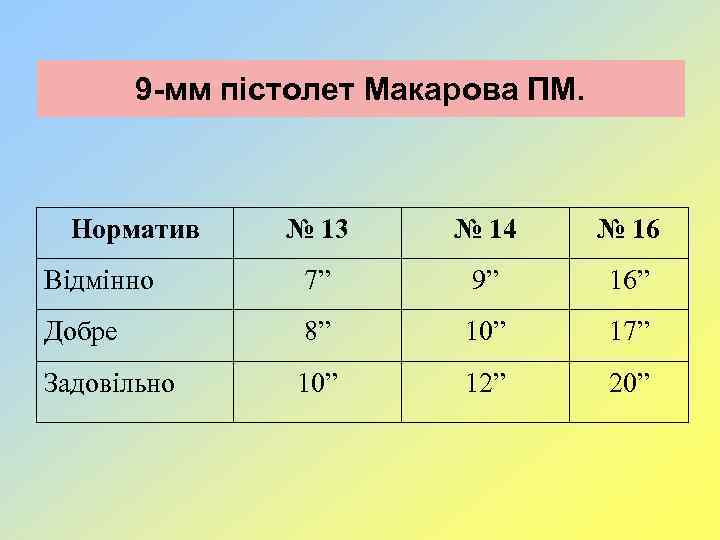

9 -мм пістолет Макарова ПМ. Норматив № 13 № 14 № 16 Відмінно 7” 9” 16” Добре 8” 10” 17” Задовільно 10” 12” 20”

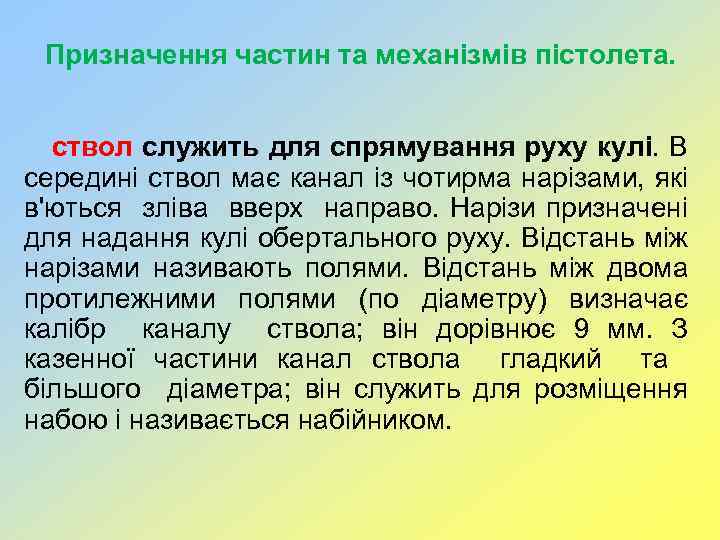

Призначення частин та механізмів пістолета. ствол служить для спрямування руху кулі. В середині ствол має канал із чотирма нарізами, які в'ються зліва вверх направо. Нарізи призначені для надання кулі обертального руху. Відстань між нарізами називають полями. Відстань між двома протилежними полями (по діаметру) визначає калібр каналу ствола; він дорівнює 9 мм. З казенної частини канал ствола гладкий та більшого діаметра; він служить для розміщення набою i називається набійником.

Призначення частин та механізмів пістолета. рамка служить для з'єднання всіх частин пістолета. Рамка з основою рукоятки складає одне ціле. основа рукоятки служить для кріплення рукоятки, бойової пружини i для розміщення магазина. спускова скоба служить для запобігання випадкового натиснення на хвіст спускового гачка.

Призначення частин та механізмів пістолета. затвор служить для подачі набою з магазина в патронник, запирання каналу ствола при пострілі, утримання гільзи (витягування набою) i постановки курка на бойовий звід. ударник служить для розбивання капсуля. Він має: в передній частині - бойок, в задній частині - зріз для запобіжника, який утримує ударник у каналі затвора. викидач служить для утримання гільзи (набоїв) у чашечці затвора до зустрічі з відбивачем.

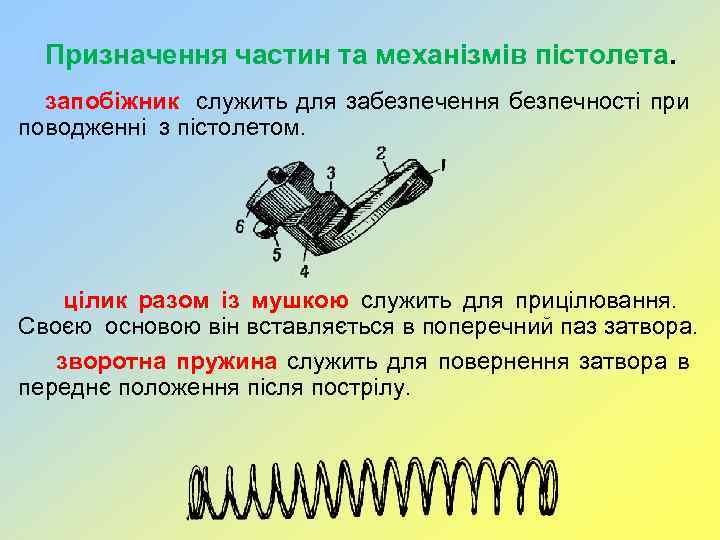

Призначення частин та механізмів пістолета. запобіжник служить для забезпечення безпечності при поводженні з пістолетом. цілик разом із мушкою служить для прицілювання. Своєю основою він вставляється в поперечний паз затвора. зворотна пружина служить для повернення затвора в переднє положення після пострілу.

Призначення частин та механізмів пістолета. ударно-спусковий механізм складається з курка, шептала з пружиною, спускової тяги з важелем взводу, спускового гачка, бойової пружини й засувки бойової пружини. ударно-спусковий механізм: 1 -курок; 2 -шептало з пружиною; 3 -спускова тяга з важелем зводу; 4 -бойова пружина; 5 спусковий гачок; 6 -засувка бойової пружини.

Призначення частин та механізмів пістолета. Курок служить для нанесення удару по ударнику а-ліва сторона; б-права сторона; 1 -головка з насічкою; 2 -виріз; 3 виїм; 4 -запобіжний звід; 5 -бойовий звід; 6 -цапфи; 7 -зуб самозвіду; 8 виступ; 9 -поглиблення; 10 -кільцевий виїм. Шептало служить для утримання курка на бойовому i запобіжному зводі. 1 -цапфи шептала; 2 -зуб; 3 -виступ; 4 -носик шептала; 5 -пружина шептала; 6 -стійка шептала Спускова тяга з важелем взводу служить для спуску курка з бойового зводу i зведення курка при натисненні на хвіст спускового гачка. 1 - спускова тяга; 2 - важіль зводу; 3 -цапфи спускової тяги; 4 -роздiляючий виступ важеля зводу; 5 -виріз; 6 -виступ самозвіду; 7 -п’ятка важеля звіду.

Призначення частин та механізмів пістолета. Спусковий гачок служить для спуску курка з бойового зводу i зведення курка при стрільбі самозводом. 1 -цапфа; 2 - отвір; 3 - хвіст. Бойова пружина служить для приведення в дію курка, важеля зводу i спускової тяги. Вона має: широке перо для дії на курок; вузьке перо для дії на важіль зводу i спускову тягу; 1 – широке перо; 2 – вузьке перо; 3 – відбійний кінець; 4 – отвір; 5 – защіпка.

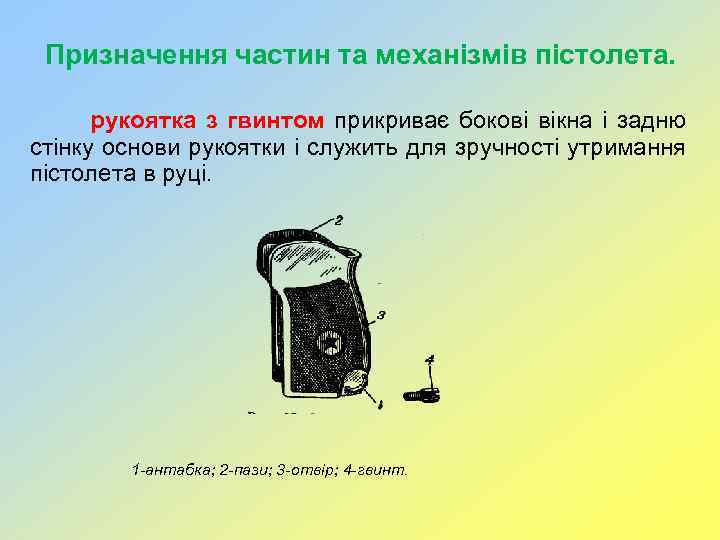

Призначення частин та механізмів пістолета. рукоятка з гвинтом прикриває бокові вікна i задню стінку основи рукоятки i служить для зручності утримання пістолета в руці. 1 -антабка; 2 -пази; 3 -отвір; 4 -гвинт.

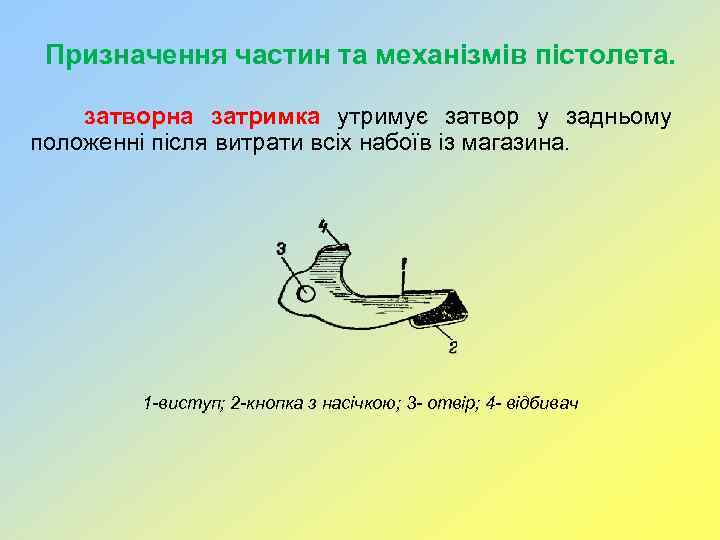

Призначення частин та механізмів пістолета. затворна затримка утримує затвор у задньому положенні після витрати всіх набоїв із магазина. 1 -виступ; 2 -кнопка з насічкою; 3 - отвір; 4 - відбивач

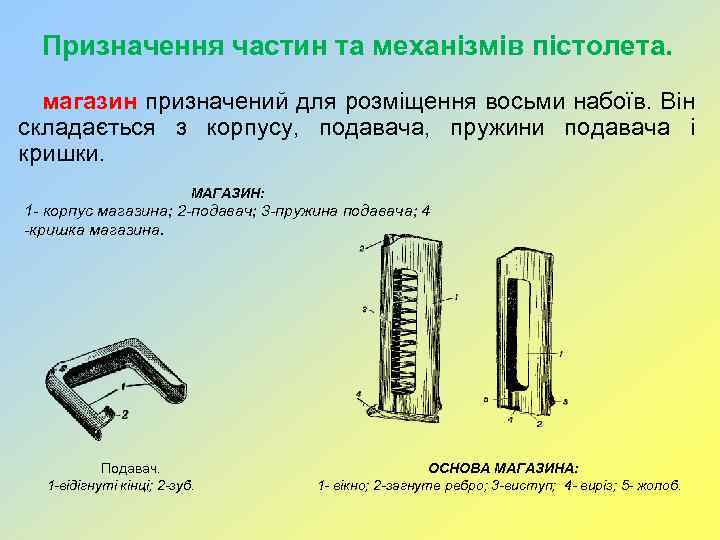

Призначення частин та механізмів пістолета. магазин призначений для розміщення восьми набоїв. Він складається з корпусу, подавача, пружини подавача i кришки. МАГАЗИН: 1 - корпус магазина; 2 -подавач; 3 -пружина подавача; 4 -кришка магазина. Подавач. 1 -відігнуті кінці; 2 -зуб. ОСНОВА МАГАЗИНА: 1 - вікно; 2 -загнуте ребро; 3 -виступ; 4 - виріз; 5 - жолоб.

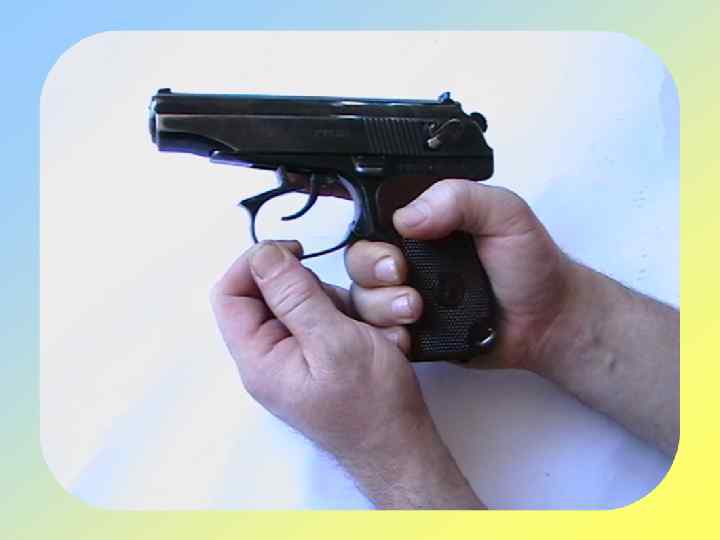

Робота частин та механізмів пістолета.

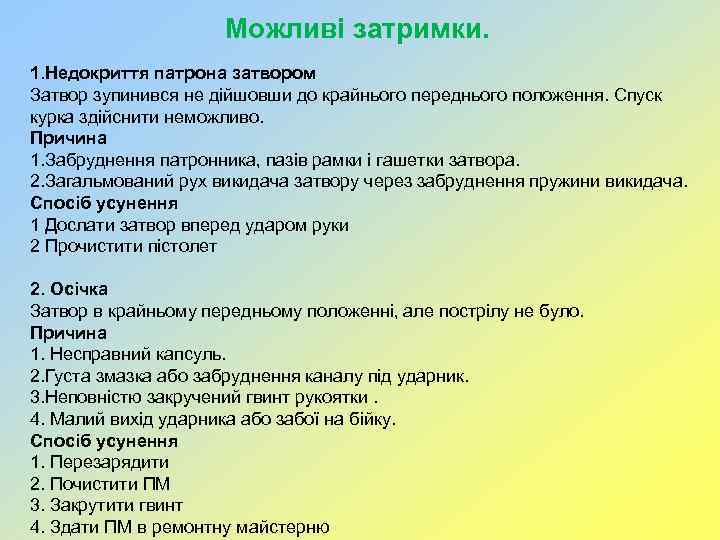

Можливі затримки. 1. Недокриття патрона затвором Затвор зупинився не дійшовши до крайнього переднього положення. Спуск курка здійснити неможливо. Причина 1. Забруднення патронника, пазів рамки і гашетки затвора. 2. Загальмований рух викидача затвору через забруднення пружини викидача. Спосіб усунення 1 Дослати затвор вперед ударом руки 2 Прочистити пістолет 2. Осічка Затвор в крайньому передньому положенні, але пострілу не було. Причина 1. Несправний капсуль. 2. Густа змазка або забруднення каналу під ударник. 3. Неповністю закручений гвинт рукоятки. 4. Малий вихід ударника або забої на бійку. Спосіб усунення 1. Перезарядити 2. Почистити ПМ 3. Закрутити гвинт 4. Здати ПМ в ремонтну майстерню

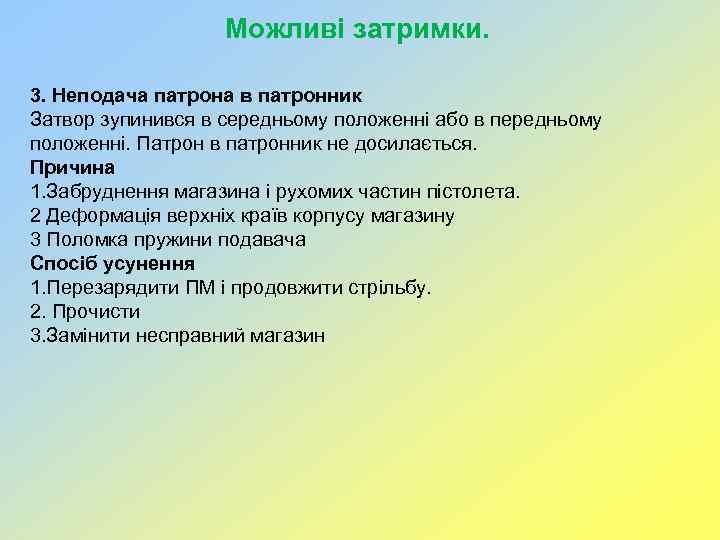

Можливі затримки. 3. Неподача патрона в патронник Затвор зупинився в середньому положенні або в передньому положенні. Патрон в патронник не досилається. Причина 1. Забруднення магазина і рухомих частин пістолета. 2 Деформація верхніх країв корпусу магазину 3 Поломка пружини подавача Спосіб усунення 1. Перезарядити ПМ і продовжити стрільбу. 2. Прочисти 3. Замінити несправний магазин

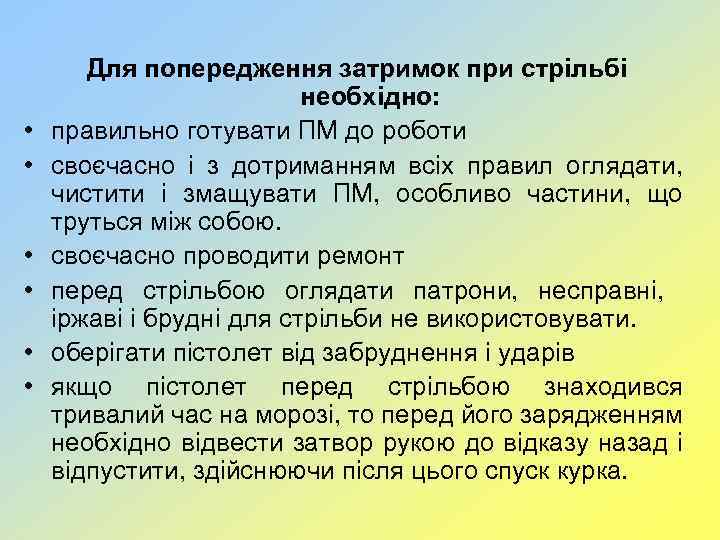

• • • Для попередження затримок при стрільбі необхідно: правильно готувати ПМ до роботи своєчасно і з дотриманням всіх правил оглядати, чистити і змащувати ПМ, особливо частини, що труться між собою. своєчасно проводити ремонт перед стрільбою оглядати патрони, несправні, іржаві і брудні для стрільби не використовувати. оберігати пістолет від забруднення і ударів якщо пістолет перед стрільбою знаходився тривалий час на морозі, то перед його зарядженням необхідно відвести затвор рукою до відказу назад і відпустити, здійснюючи після цього спуск курка.

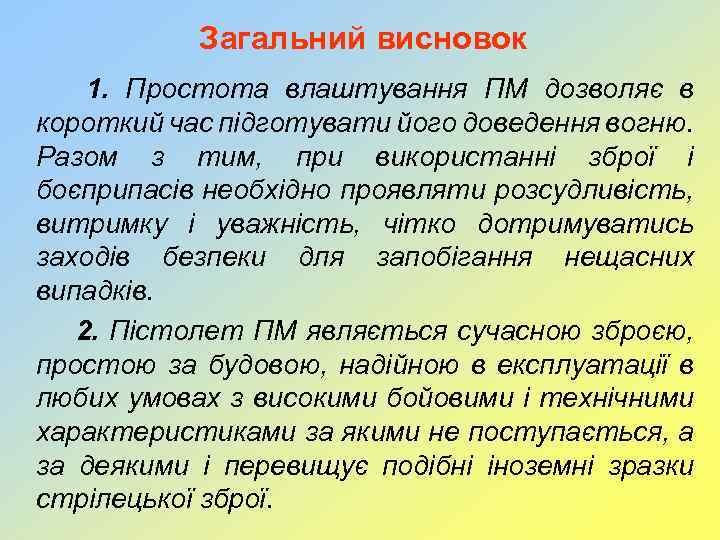

Загальний висновок 1. Простота влаштування ПМ дозволяє в короткий час підготувати його доведення вогню. Разом з тим, при використанні зброї і боєприпасів необхідно проявляти розсудливість, витримку і уважність, чітко дотримуватись заходів безпеки для запобігання нещасних випадків. 2. Пістолет ПМ являється сучасною зброєю, простою за будовою, надійною в експлуатації в любих умовах з високими бойовими і технічними характеристиками за якими не поступається, а за деякими і перевищує подібні іноземні зразки стрілецької зброї.

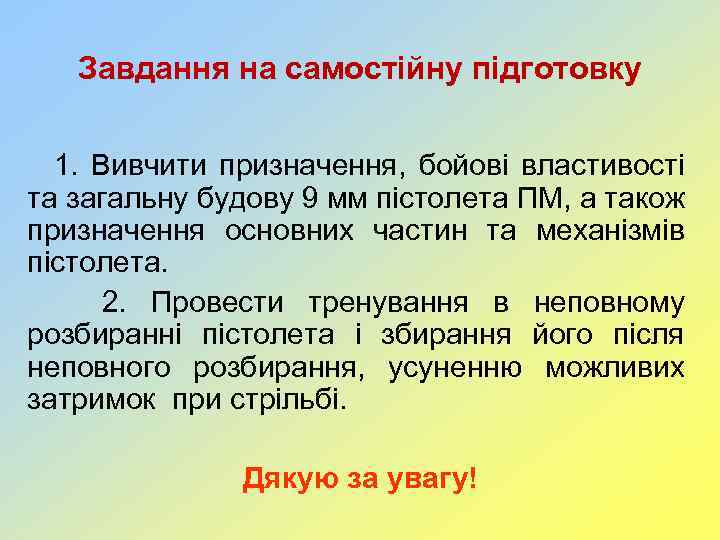

Завдання на самостійну підготовку 1. Вивчити призначення, бойові властивості та загальну будову 9 мм пістолета ПМ, а також призначення основних частин та механізмів пістолета. 2. Провести тренування в неповному розбиранні пістолета і збирання його після неповного розбирання, усуненню можливих затримок при стрільбі. Дякую за увагу!
