9 лекция Расчет разветвленной магнитной цепи Расчет цепей

9 лекция Расчет разветвленной магнитной цепи. Расчет цепей с линейными и нелинейными индуктивными элементами. Нелинейные емкостные элементы © 2002 Томский политехнический университет, кафедра ТОЭ, автор Носов Геннадий Васильевич

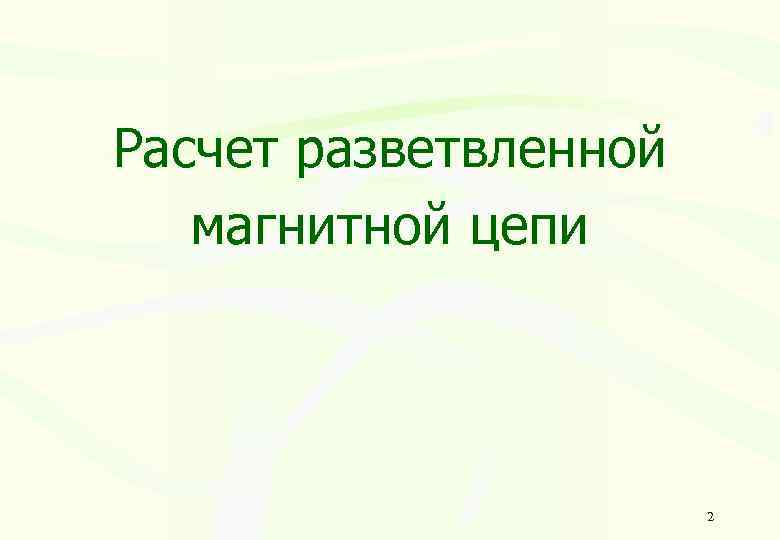

Расчет разветвленной магнитной цепи 2

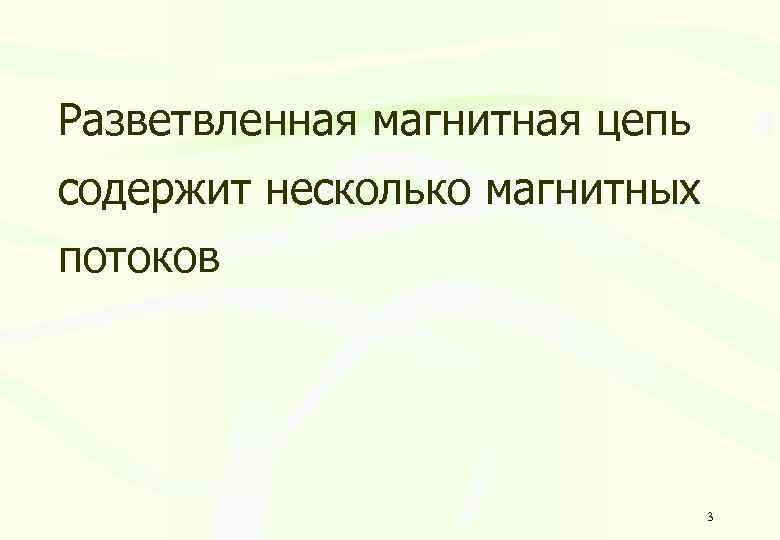

Разветвленная магнитная цепь содержит несколько магнитных потоков 3

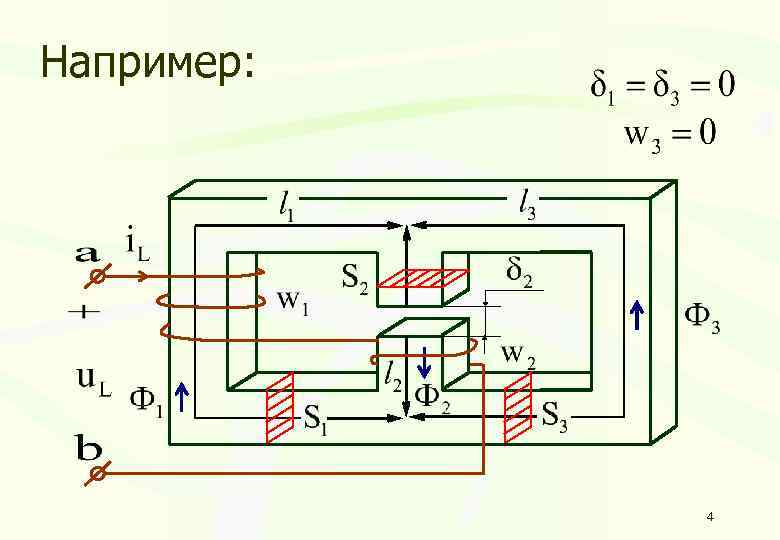

Например: 4

Схема замещения магнитной цепи 5

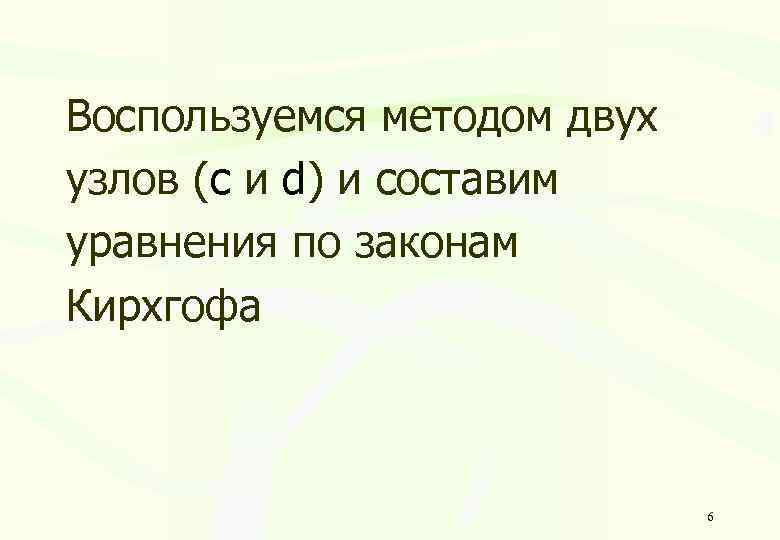

Воспользуемся методом двух узлов (c и d) и составим уравнения по законам Кирхгофа 6

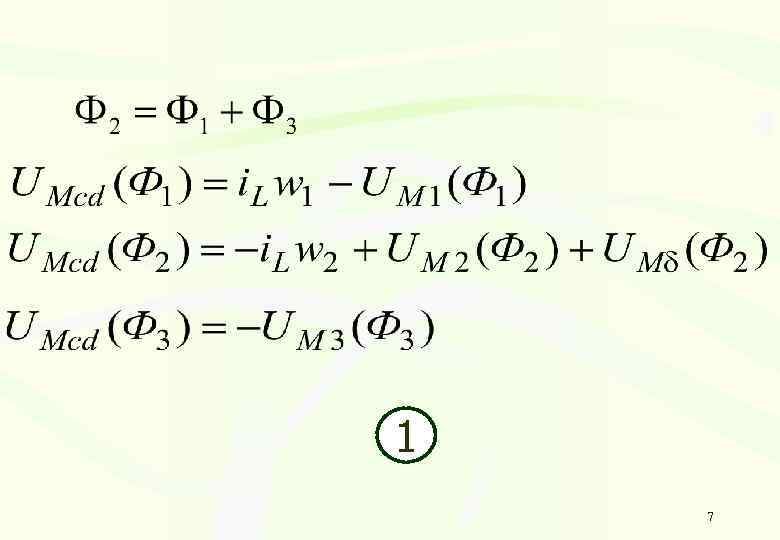

1 7

Магнитные напряжения 2 8

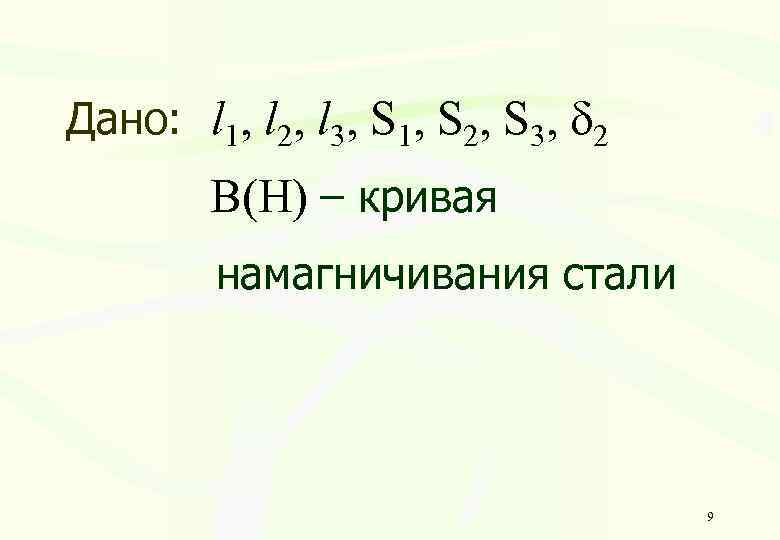

Дано: l 1, l 2, l 3, S 1, S 2, S 3, 2 B(H) – кривая намагничивания стали 9

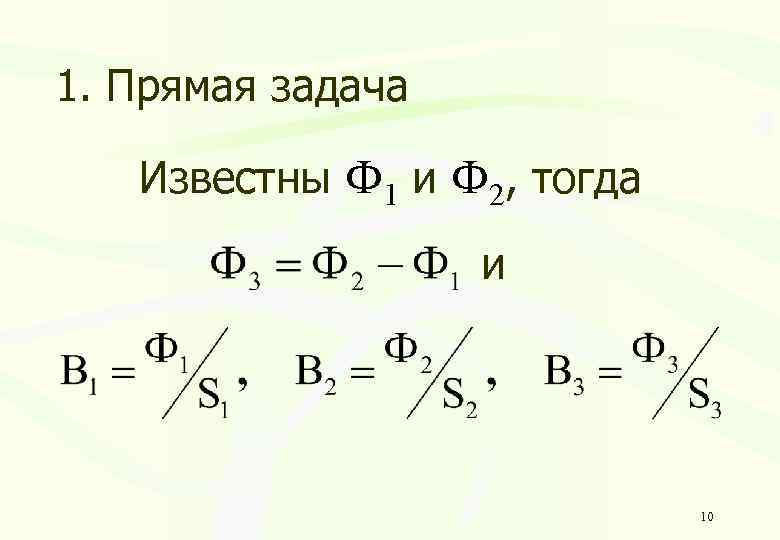

1. Прямая задача Известны Ф 1 и Ф 2, тогда и 10

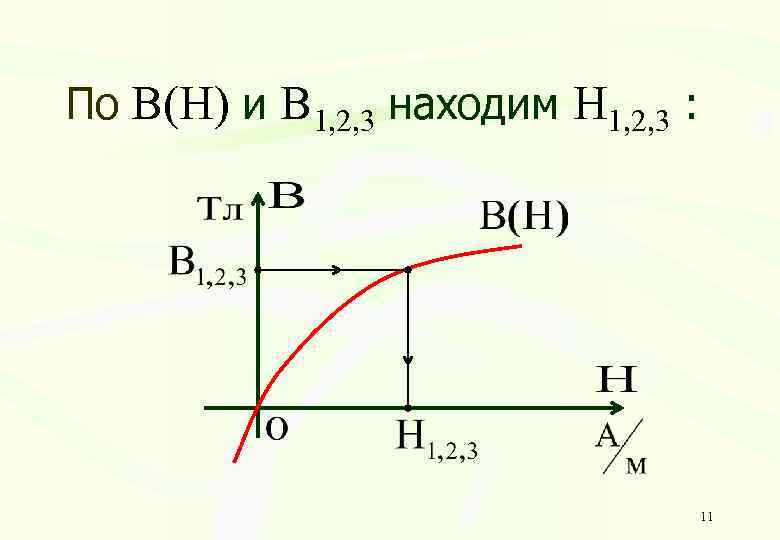

По B(H) и B 1, 2, 3 находим H 1, 2, 3 : 11

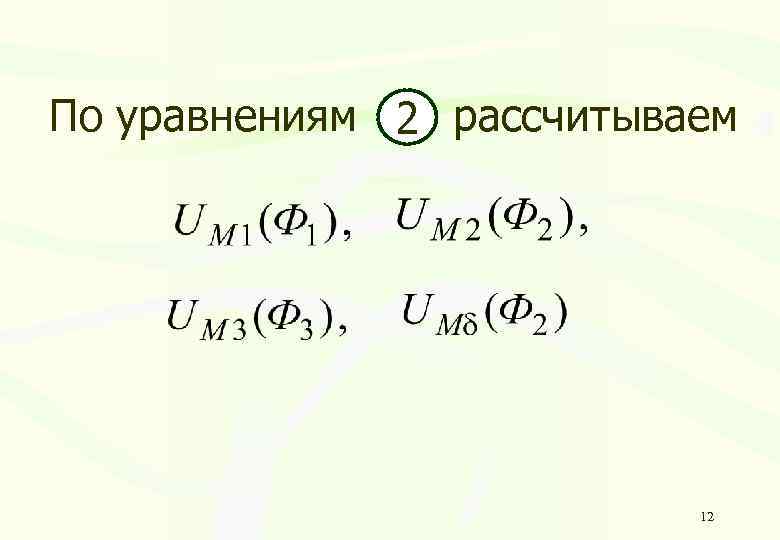

По уравнениям 2 рассчитываем 12

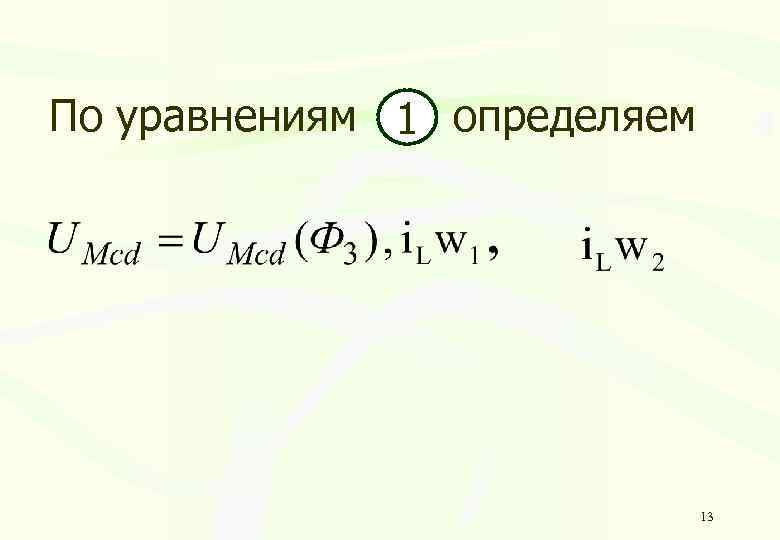

По уравнениям 1 определяем 13

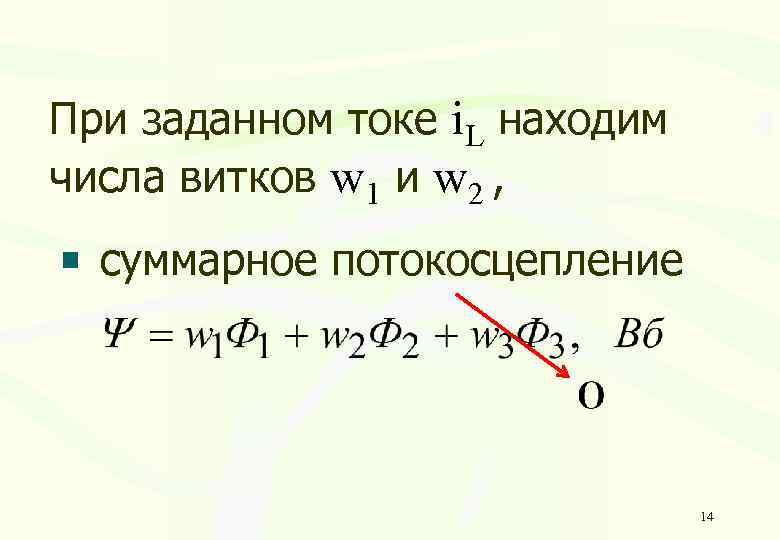

При заданном токе i. L находим числа витков w 1 и w 2 , суммарное потокосцепление 14

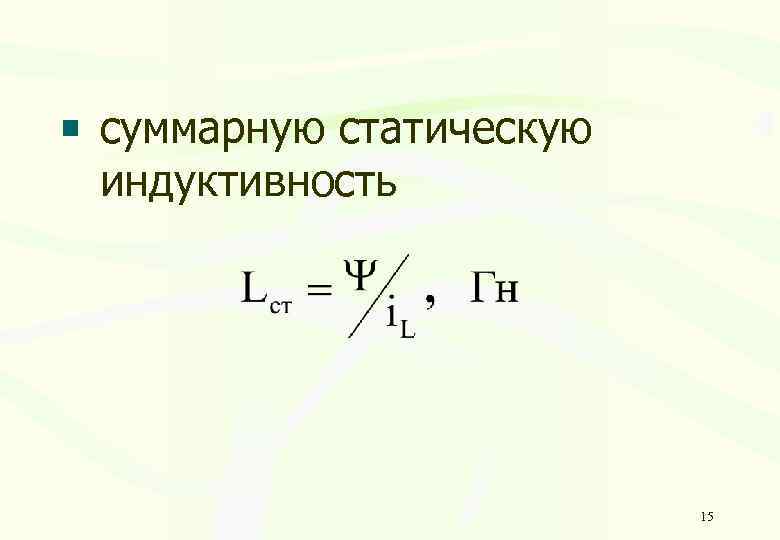

суммарную статическую индуктивность 15

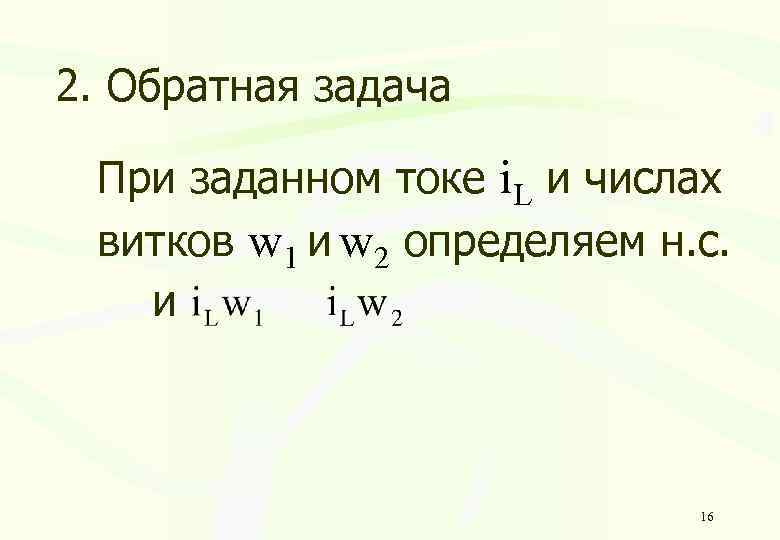

2. Обратная задача При заданном токе i. L и числах витков w 1 и w 2 определяем н. с. и 16

Рассчитываем уравнения 1 и 2 , заполняя таблицы 1 и 2 17

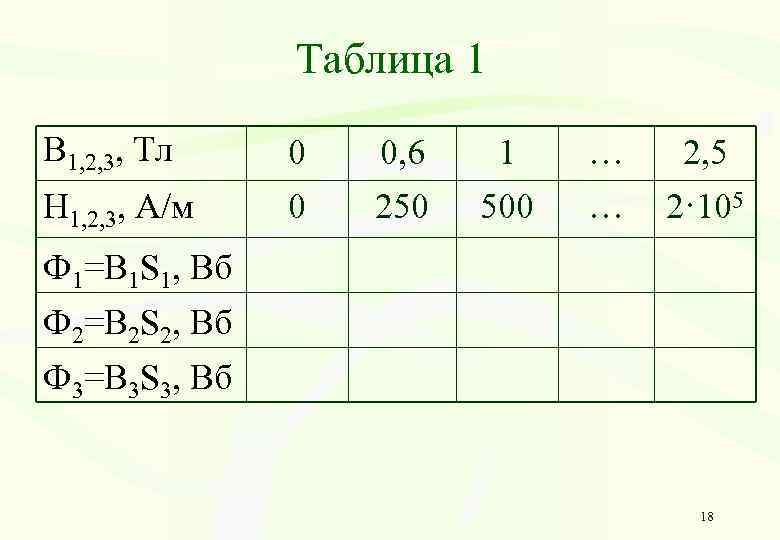

Таблица 1 В 1, 2, 3, Тл Н 1, 2, 3, А/м 0 0 0, 6 250 1 500 … … 2, 5 2· 105 Ф 1=B 1 S 1, Вб Ф 2=B 2 S 2, Вб Ф 3=B 3 S 3, Вб 18

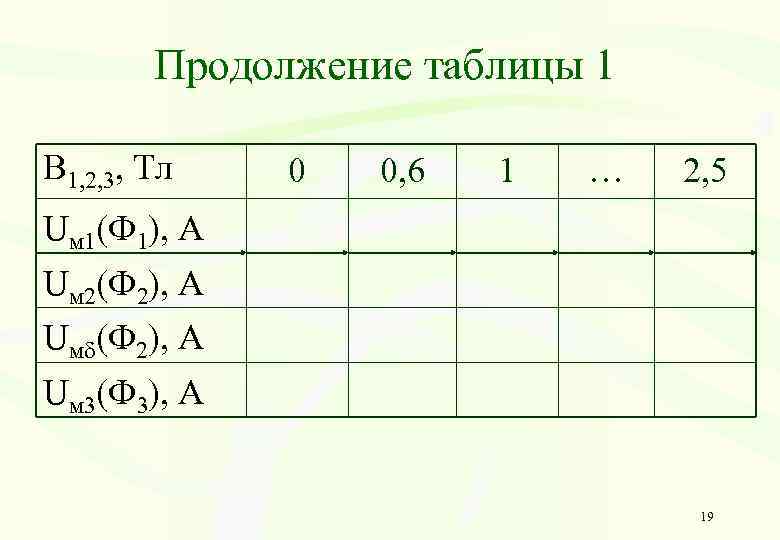

Продолжение таблицы 1 В 1, 2, 3, Тл 0 0, 6 1 … 2, 5 Uм 1(Ф 1), А Uм 2(Ф 2), А Uм 3(Ф 3), А 19

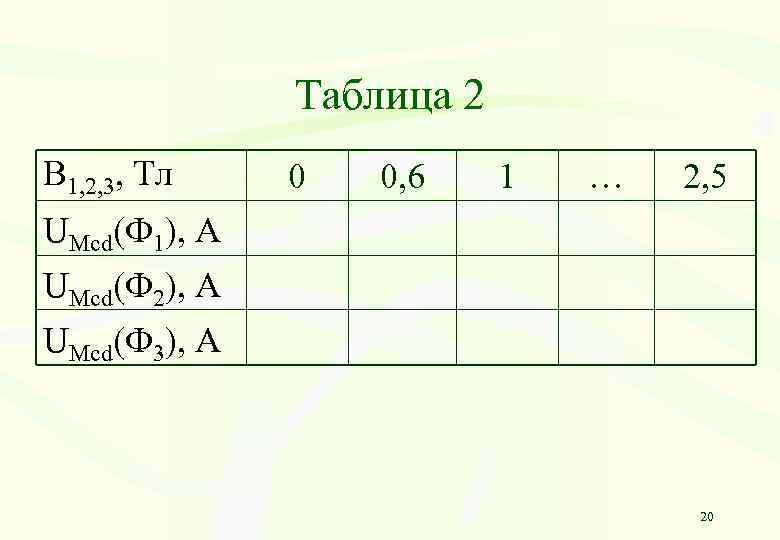

Таблица 2 В 1, 2, 3, Тл 0 0, 6 1 … 2, 5 UMcd(Ф 1), А UMcd(Ф 2), А UMcd(Ф 3), А 20

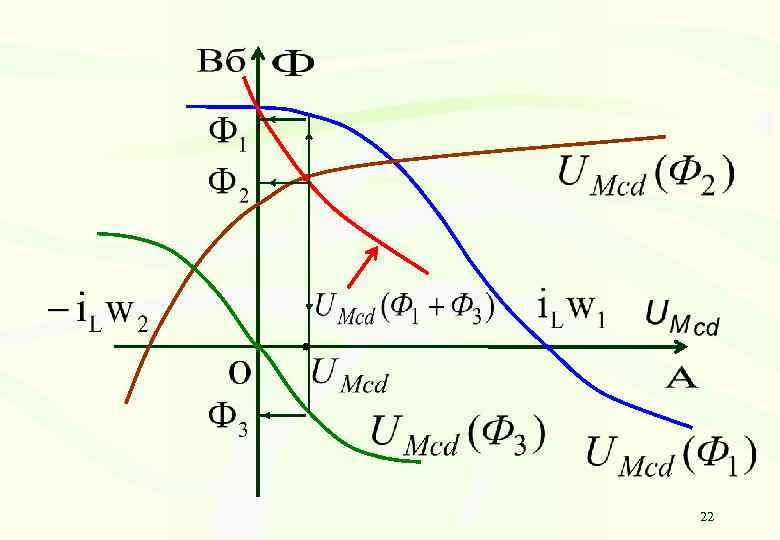

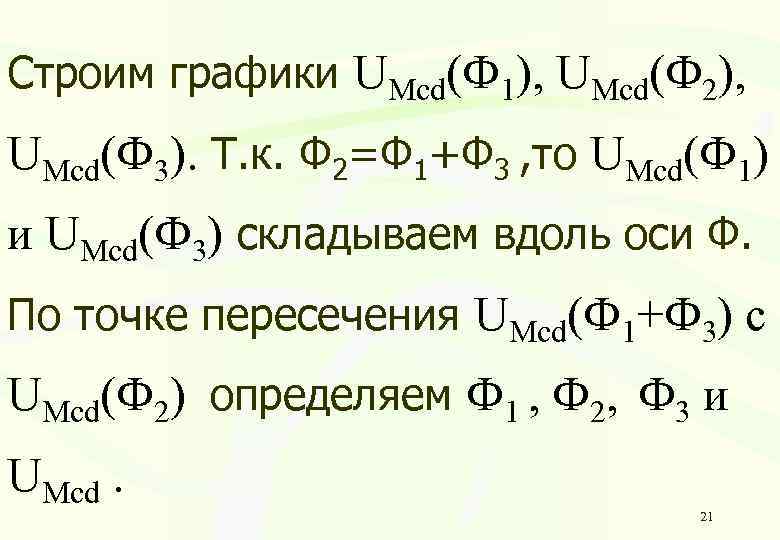

Строим графики UMcd(Ф 1), UMcd(Ф 2), UMcd(Ф 3). Т. к. Ф 2=Ф 1+Ф 3 , то UMcd(Ф 1) и UMcd(Ф 3) складываем вдоль оси Ф. По точке пересечения UMcd(Ф 1+Ф 3) с UMcd(Ф 2) определяем Ф 1 , Ф 2, Ф 3 и UМcd. 21

22

Рассчитываем 23

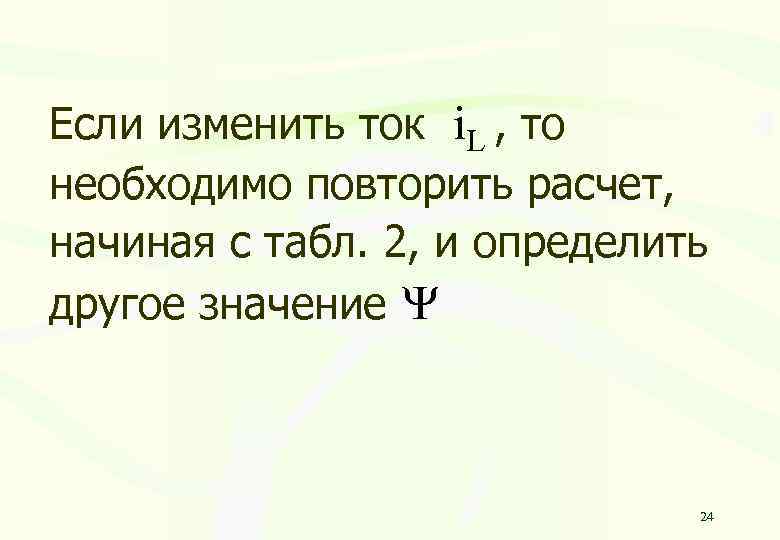

Если изменить ток i. L , то необходимо повторить расчет, начиная с табл. 2, и определить другое значение 24

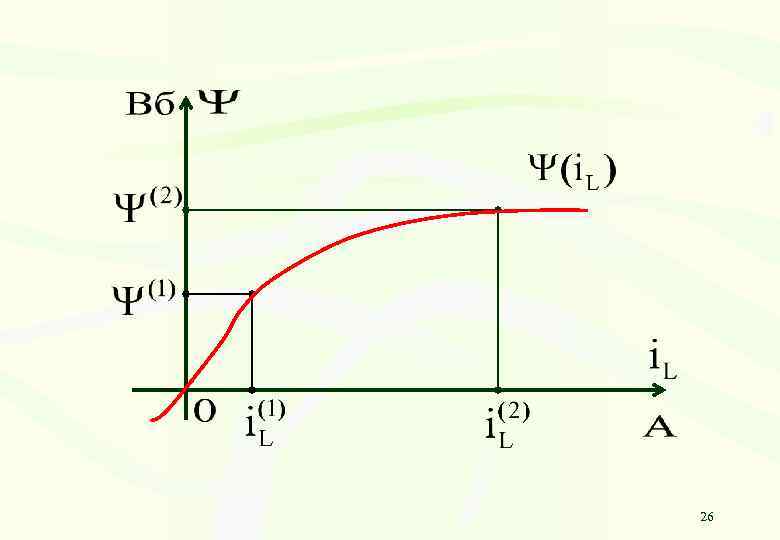

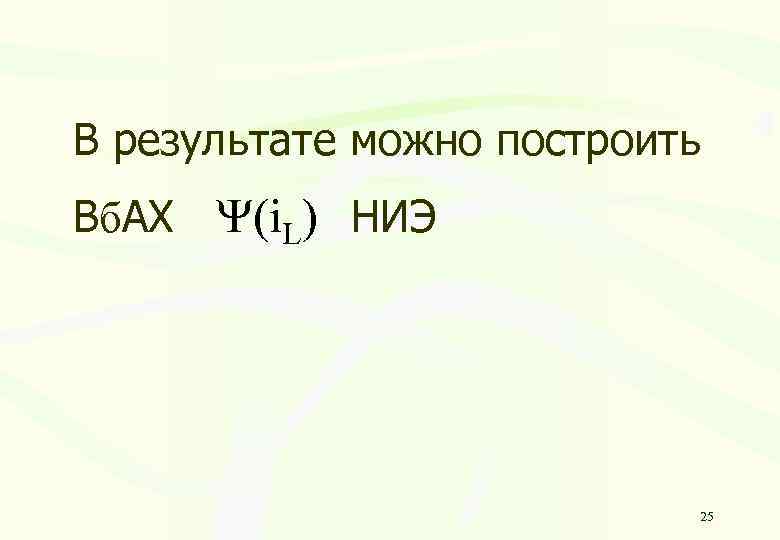

В результате можно построить Вб. АХ (i. L) НИЭ 25

26

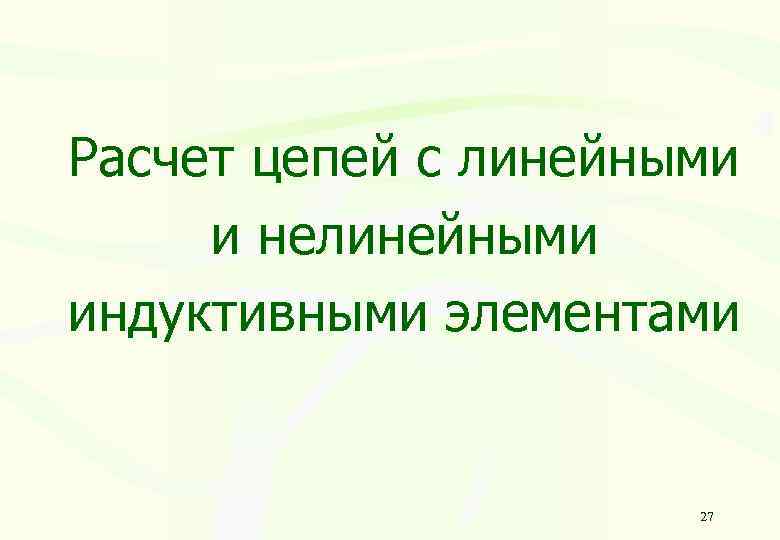

Расчет цепей с линейными и нелинейными индуктивными элементами 27

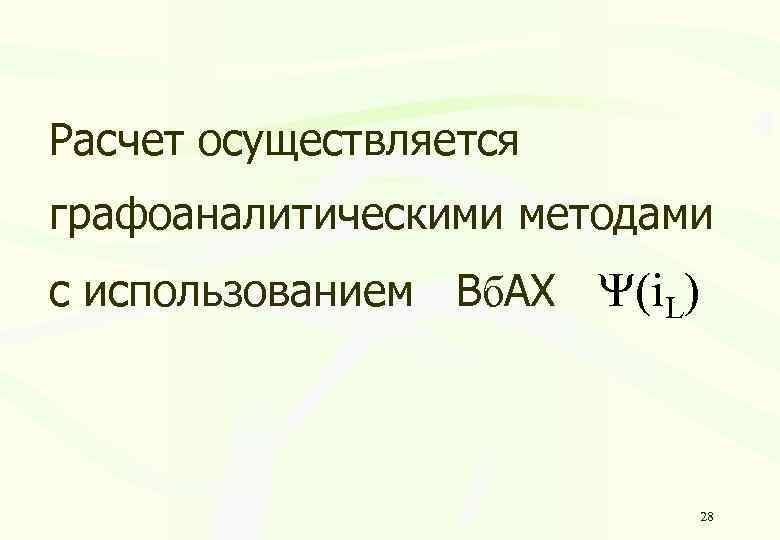

Расчет осуществляется графоаналитическими методами с использованием Вб. АХ (i. L) 28

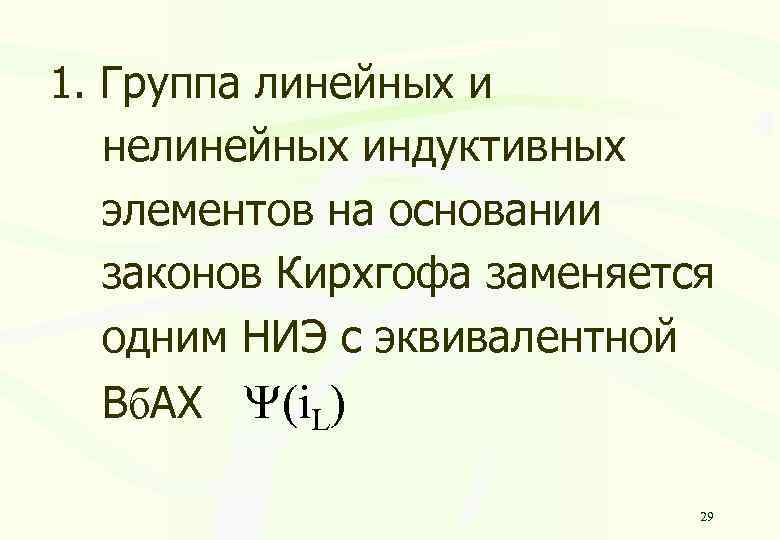

1. Группа линейных и нелинейных индуктивных элементов на основании законов Кирхгофа заменяется одним НИЭ с эквивалентной Вб. АХ (i. L) 29

Например: 30

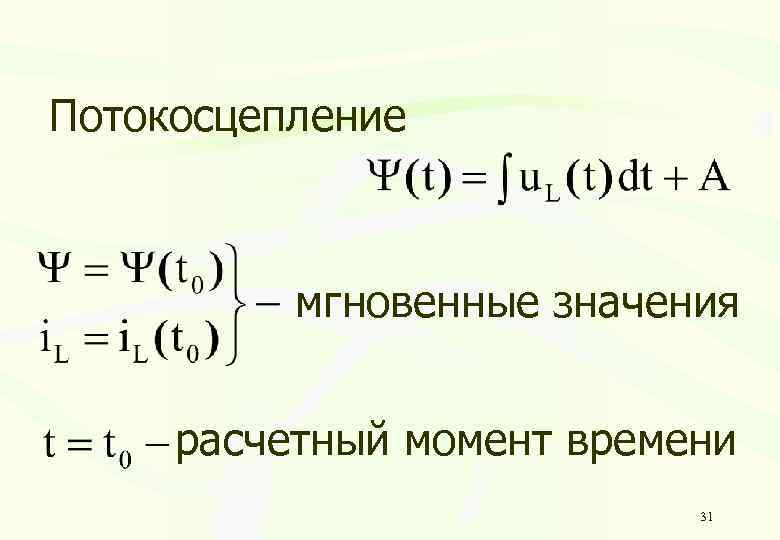

Потокосцепление мгновенные значения расчетный момент времени 31

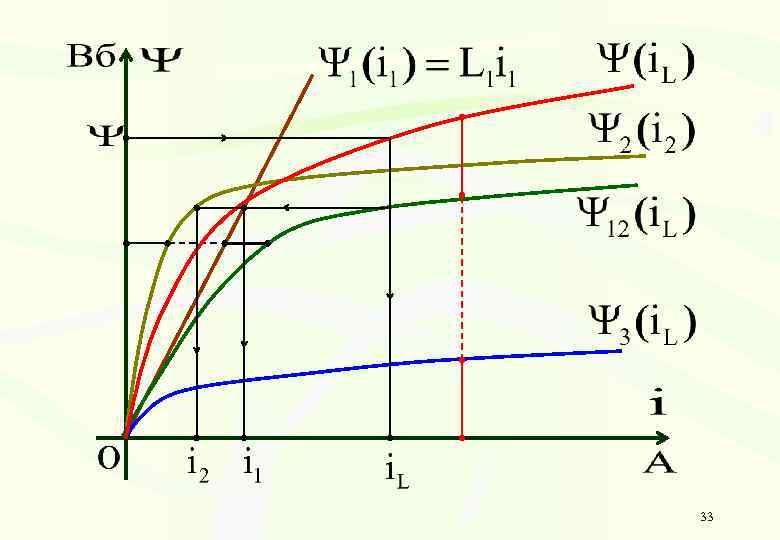

Графически определяем мгновенные значения и , причем Вб. АХ параллельных элементов складываются вдоль оси i, а последовательно соединенных- вдоль оси 32

33

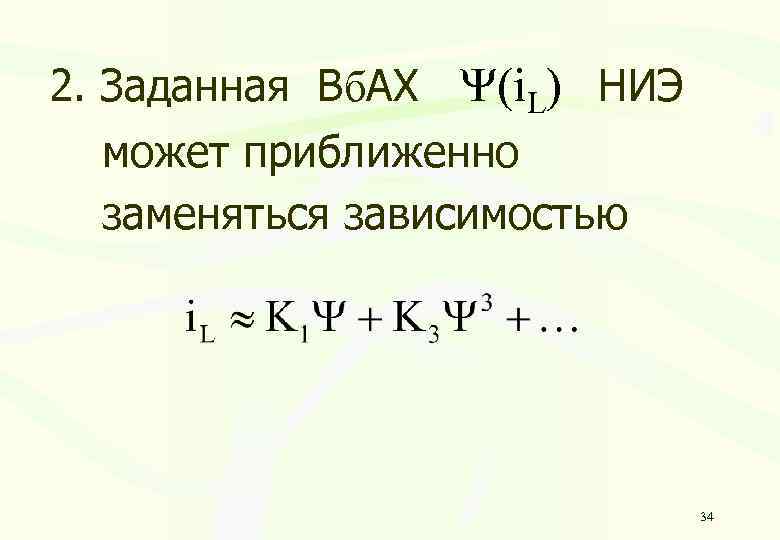

2. Заданная Вб. АХ (i. L) НИЭ может приближенно заменяться зависимостью 34

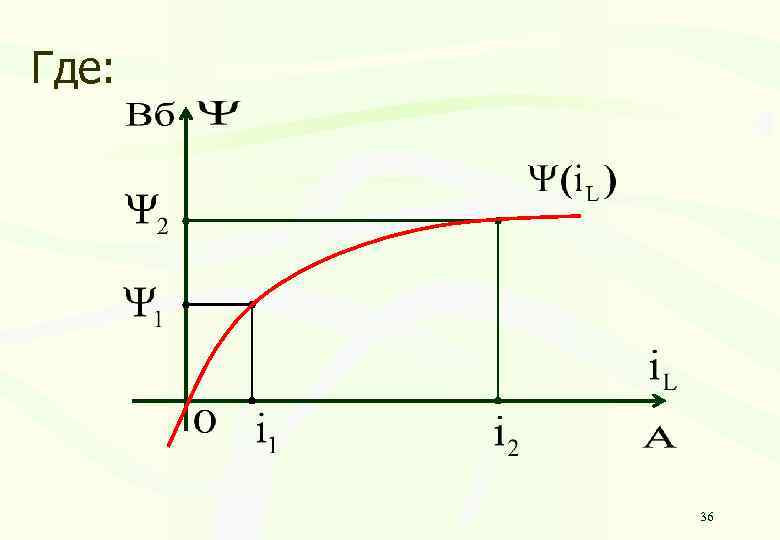

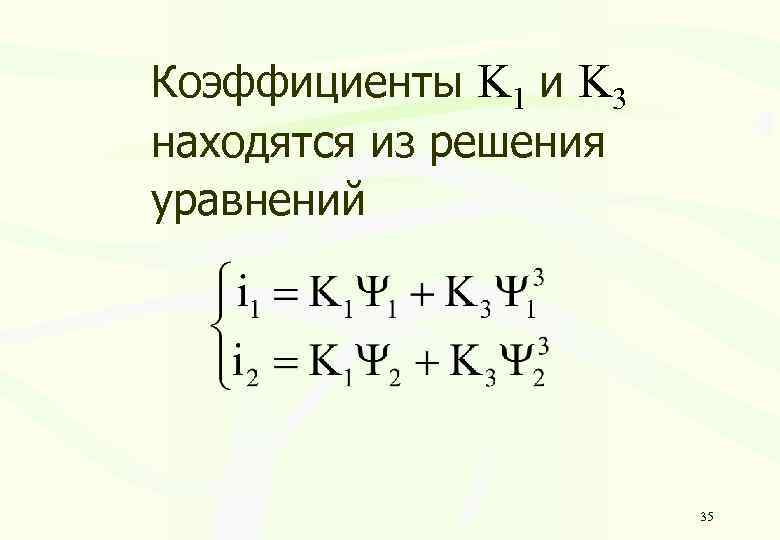

Коэффициенты K 1 и K 3 находятся из решения уравнений 35

Где: 36

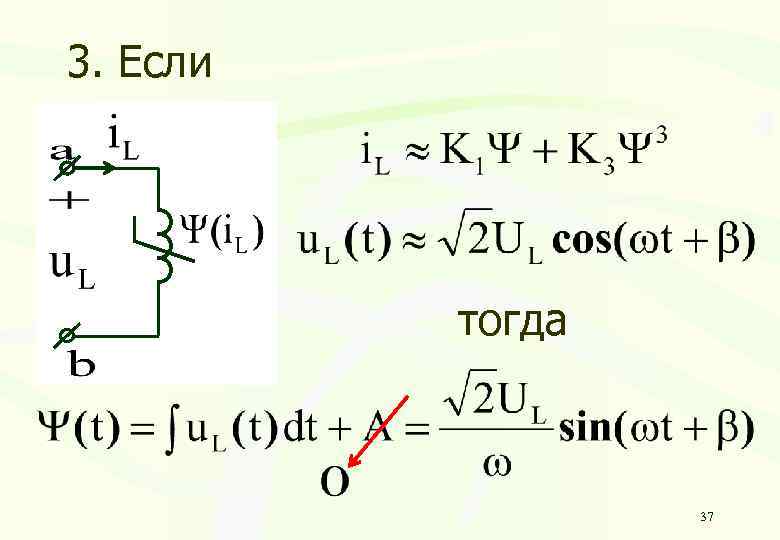

3. Если тогда 37

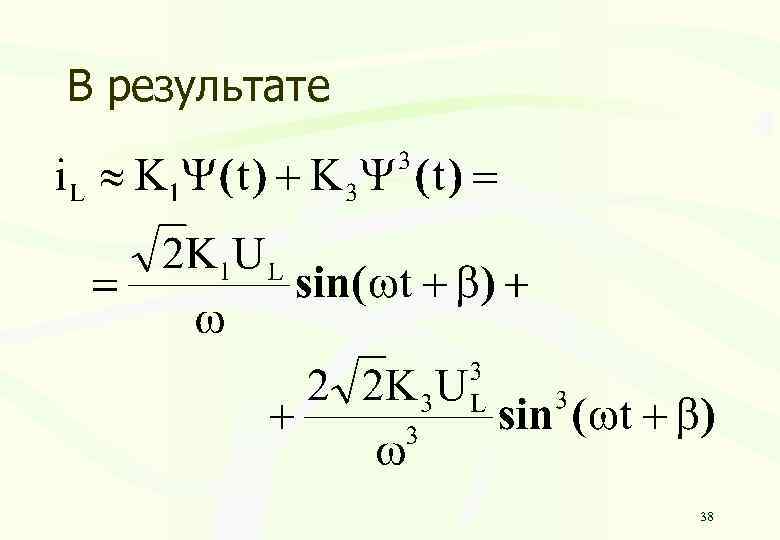

В результате 38

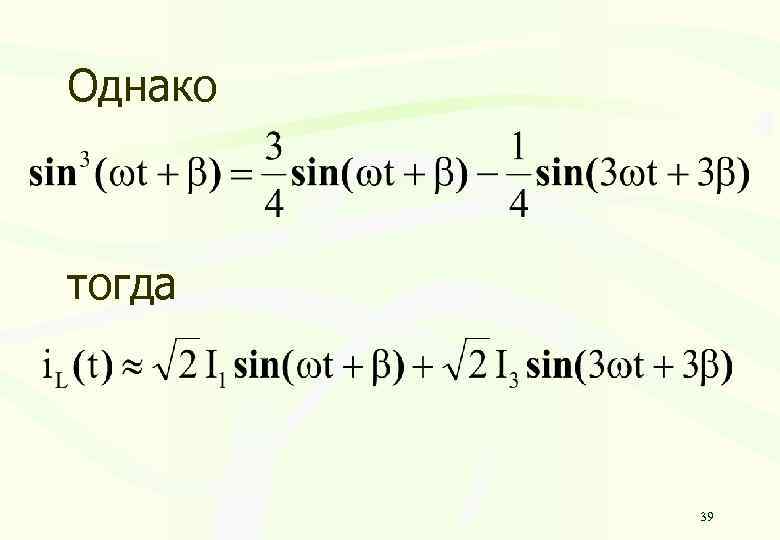

Однако тогда 39

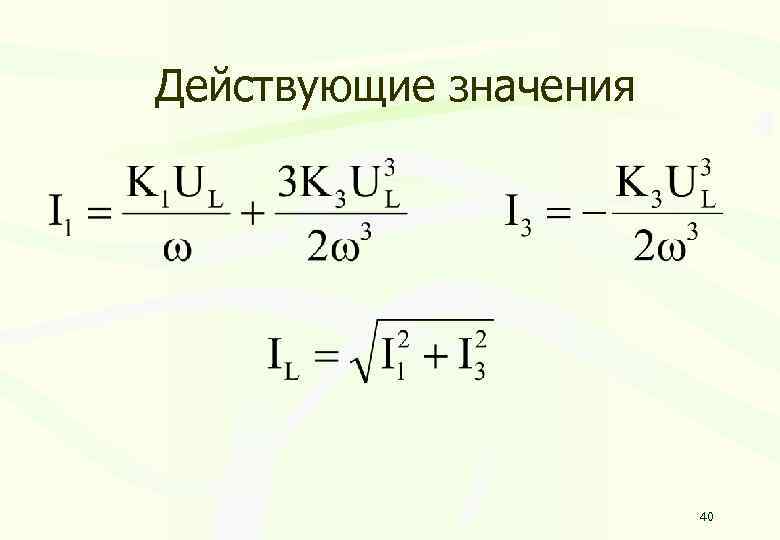

Действующие значения 40

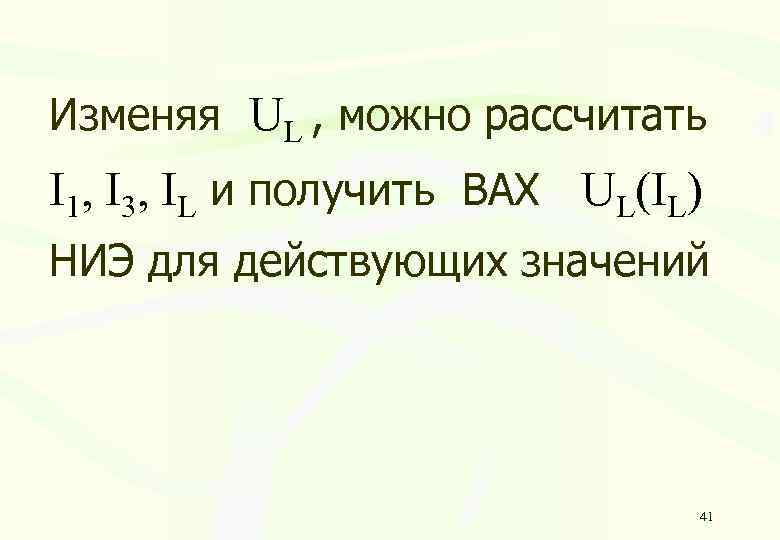

Изменяя UL , можно рассчитать I 1, I 3, IL и получить ВАХ UL(IL) НИЭ для действующих значений 41

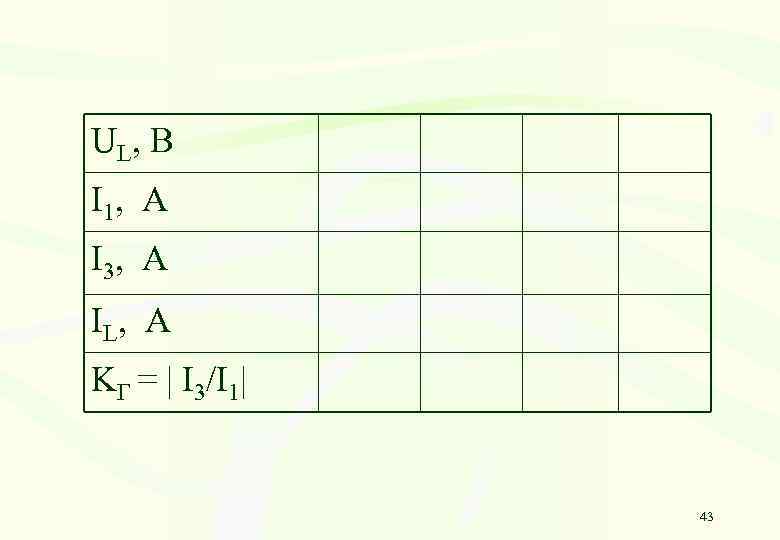

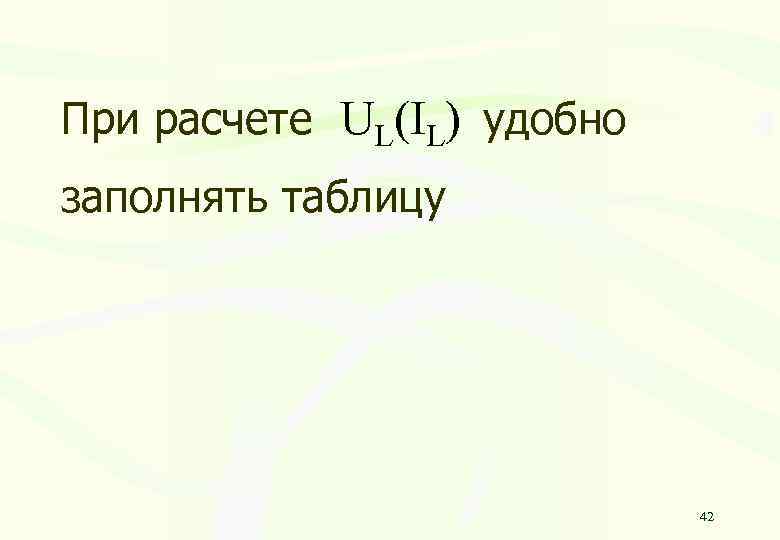

При расчете UL(IL) удобно заполнять таблицу 42

UL , B I 1, A I 3, A IL , A KГ = | I 3/I 1| 43

Нелинейные емкостные элементы (НЕЭ) 44

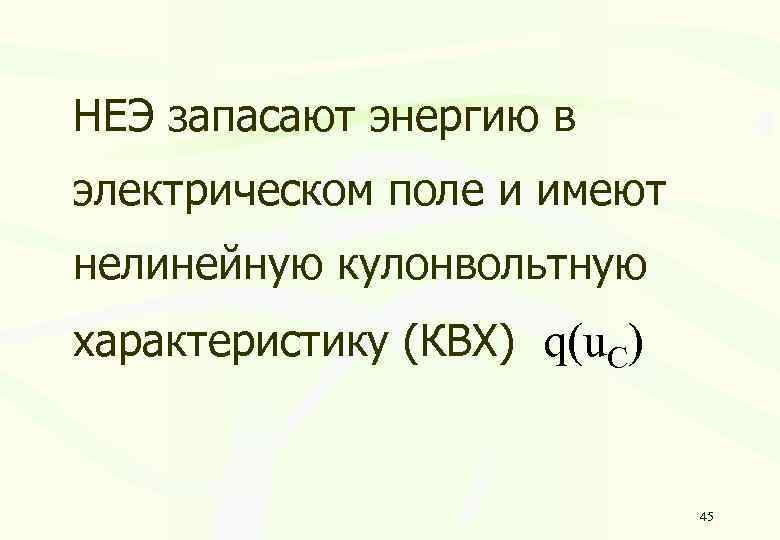

НЕЭ запасают энергию в электрическом поле и имеют нелинейную кулонвольтную характеристику (КВХ) q(u. C) 45

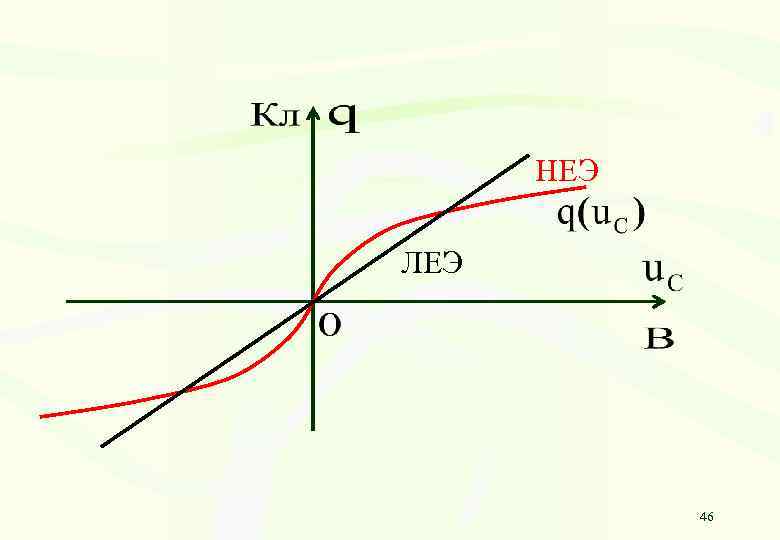

НЕЭ ЛЕЭ 46

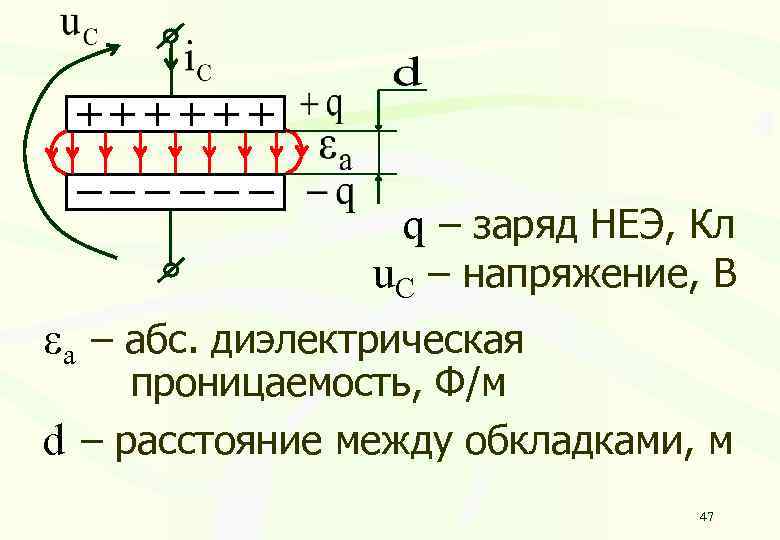

q – заряд НЕЭ, Кл u. C – напряжение, В а – абс. диэлектрическая проницаемость, Ф/м d – расстояние между обкладками, м 47

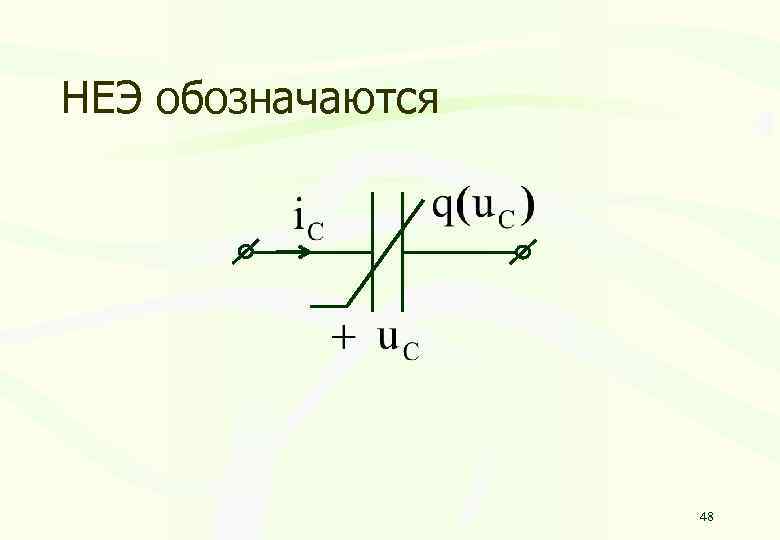

НЕЭ обозначаются 48

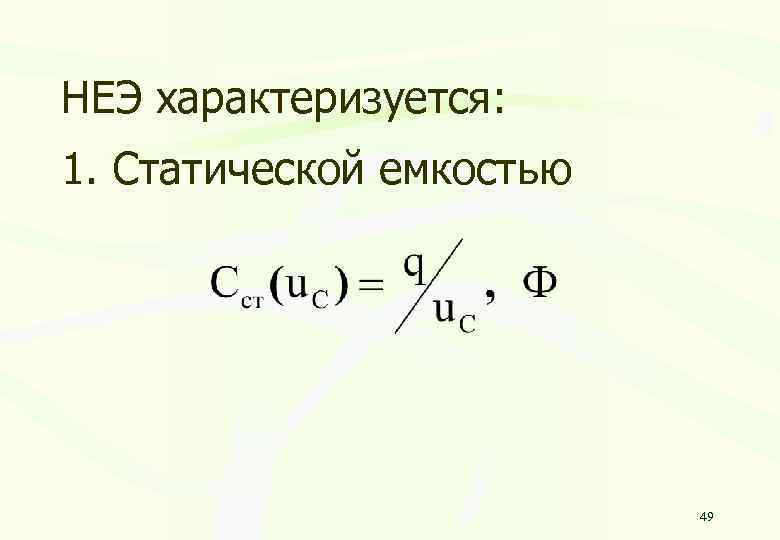

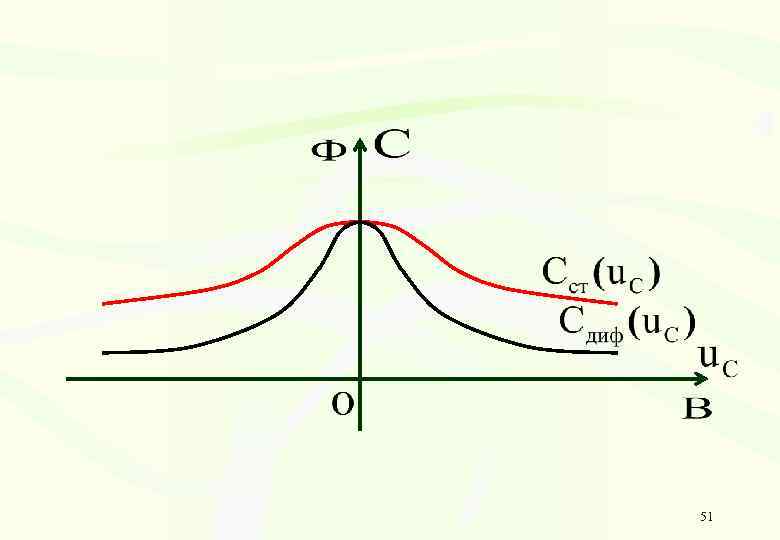

НЕЭ характеризуется: 1. Статической емкостью 49

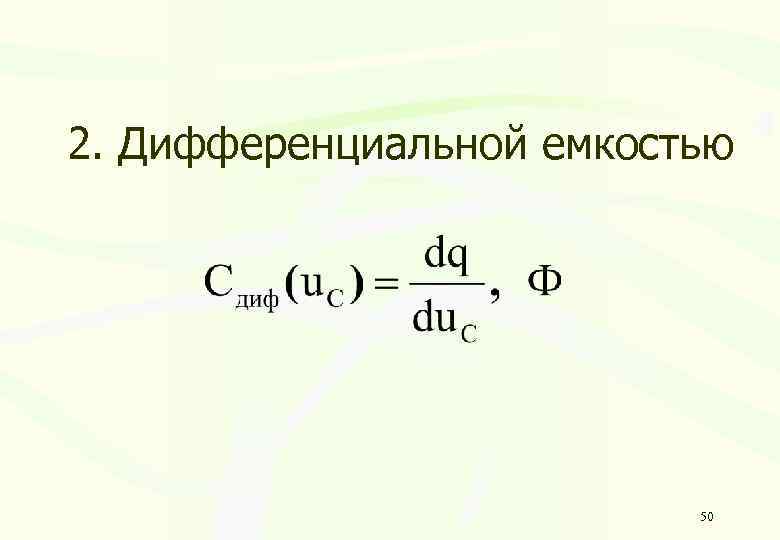

2. Дифференциальной емкостью 50

51

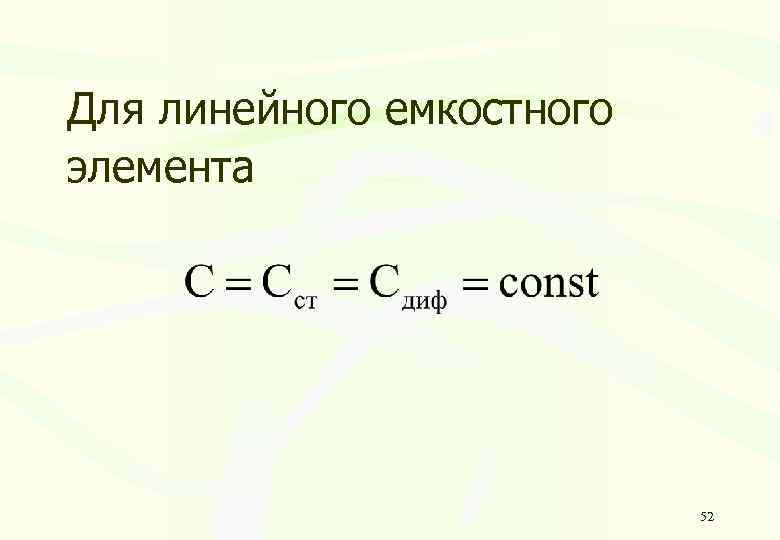

Для линейного емкостного элемента 52

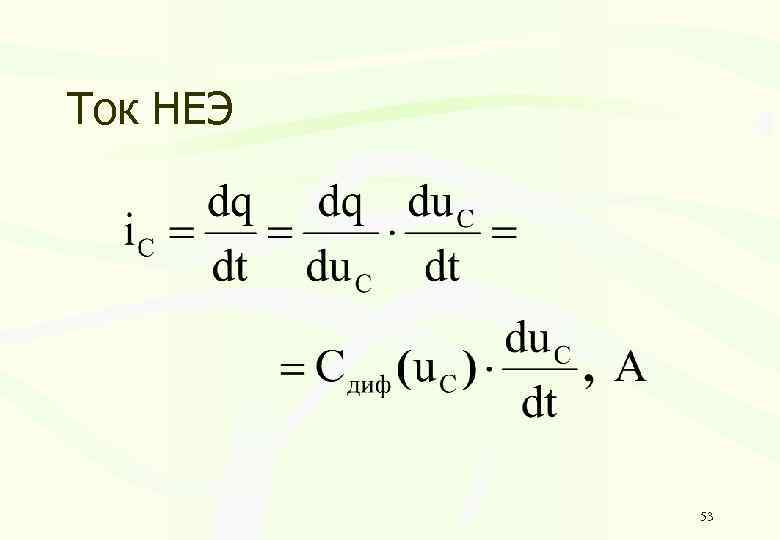

Ток НЕЭ 53

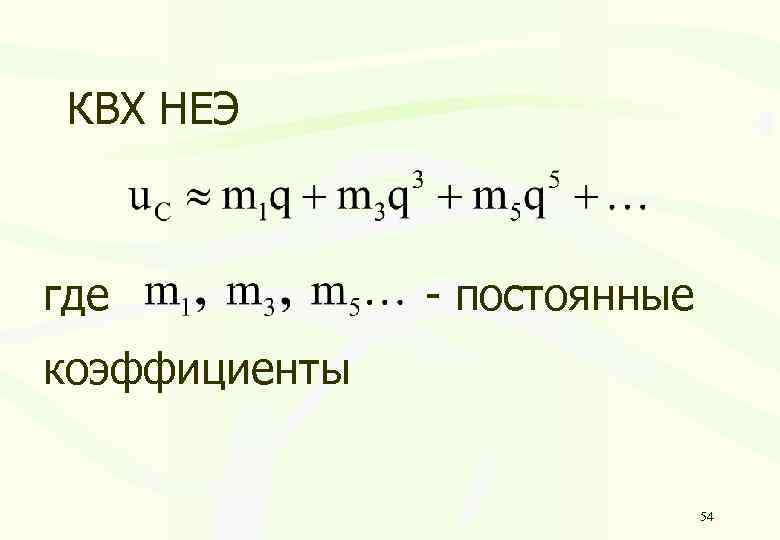

КВХ НЕЭ где - постоянные коэффициенты 54

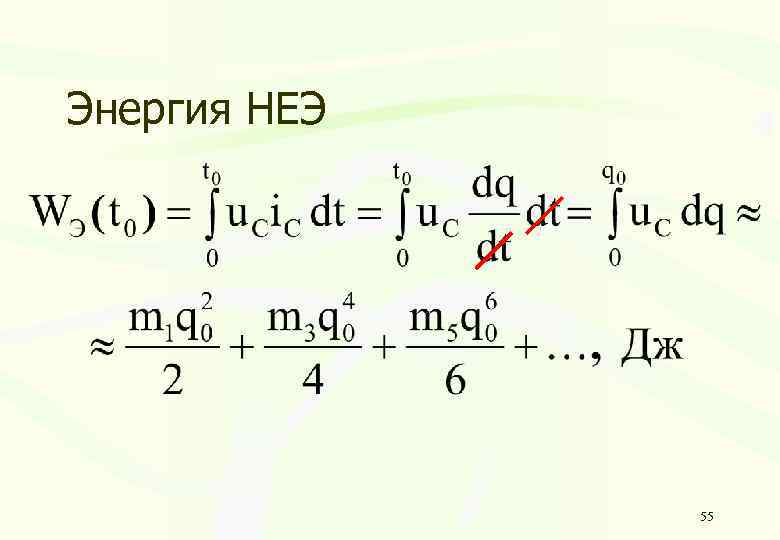

Энергия НЕЭ 55

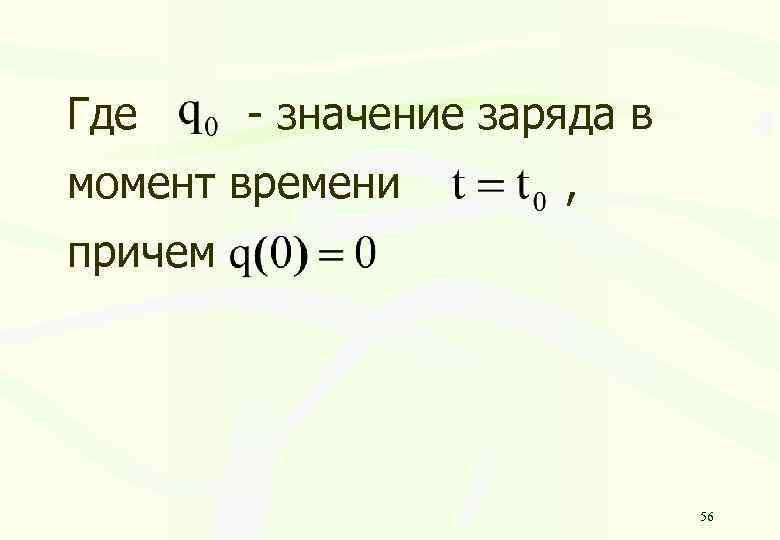

Где - значение заряда в момент времени , причем 56

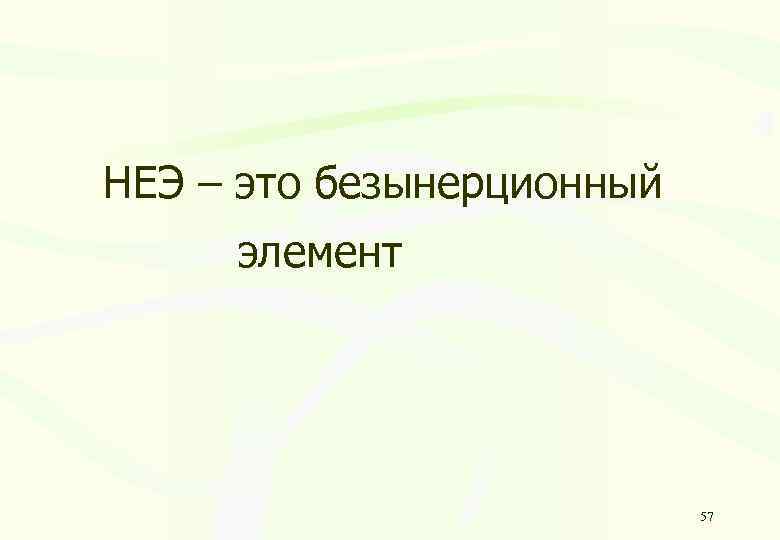

НЕЭ – это безынерционный элемент 57

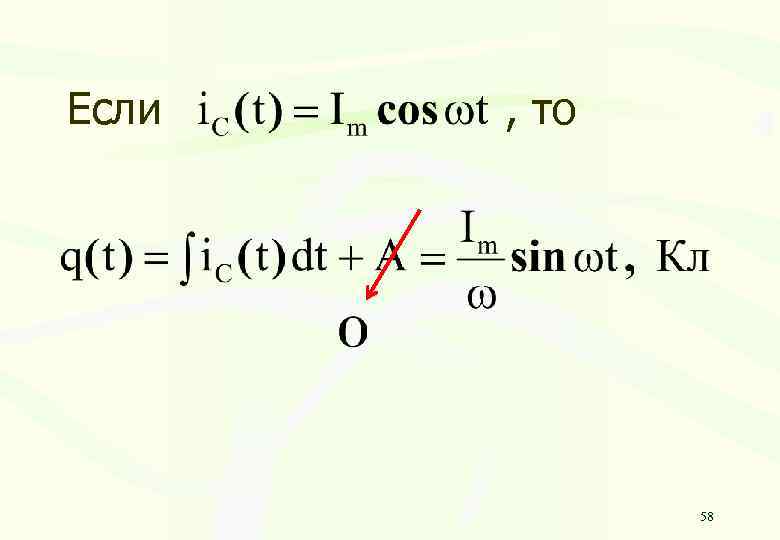

Если , то 58

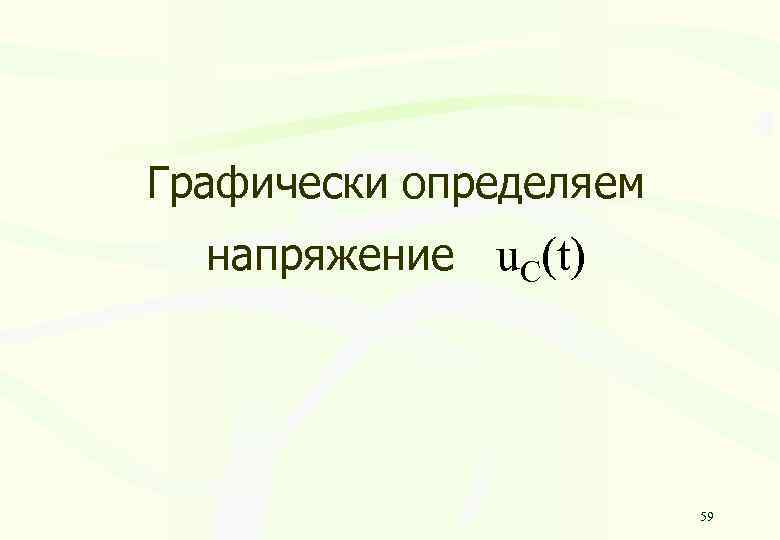

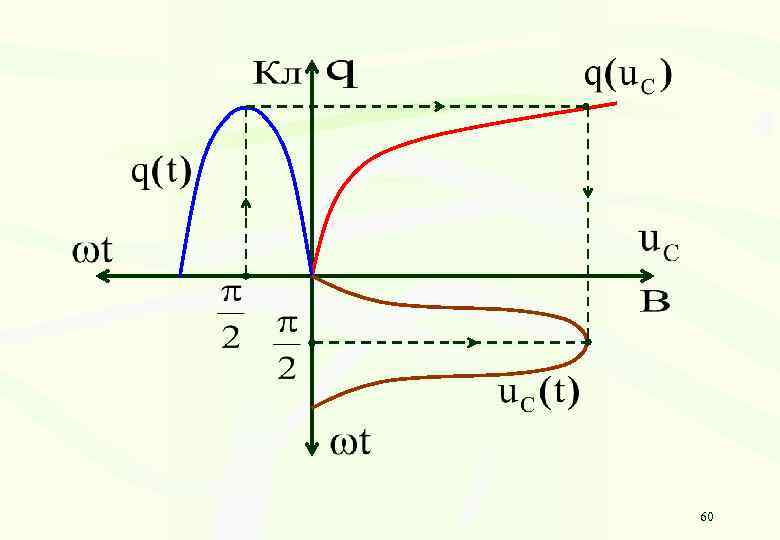

Графически определяем напряжение u. C(t) 59

60

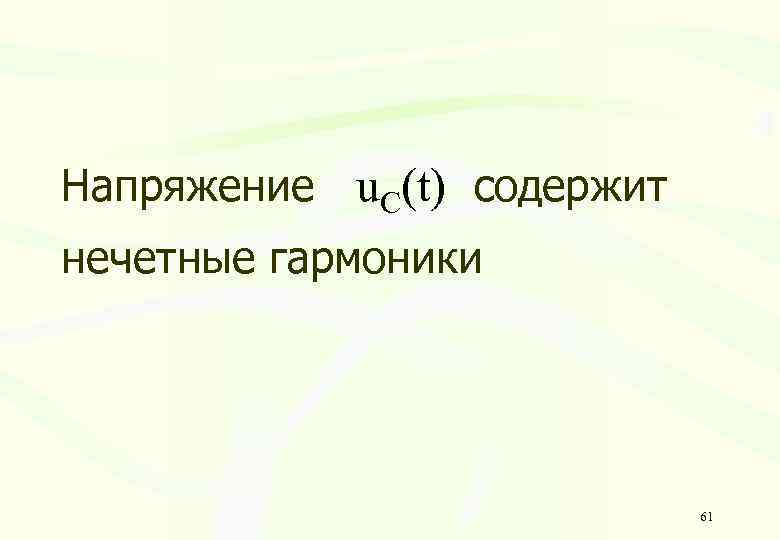

Напряжение u. C(t) содержит нечетные гармоники 61

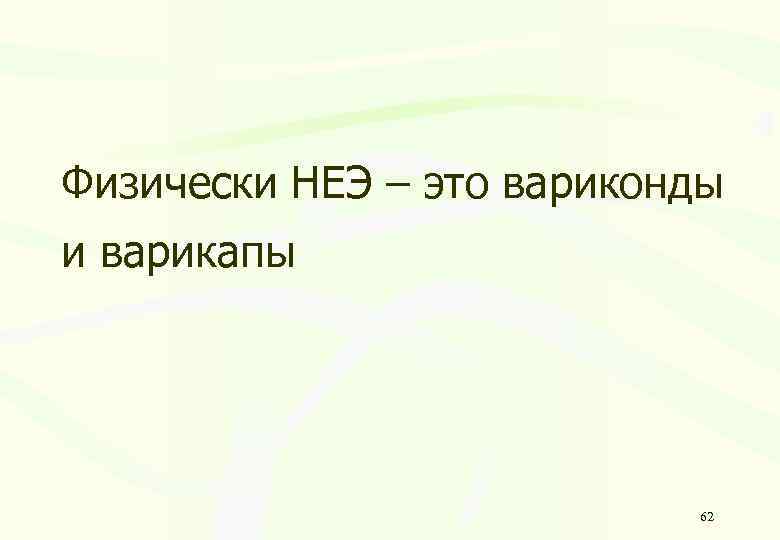

Физически НЕЭ – это вариконды и варикапы 62

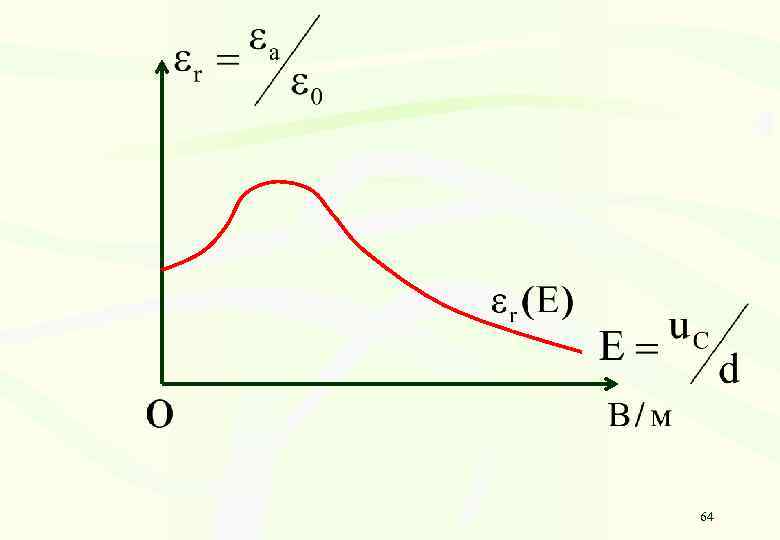

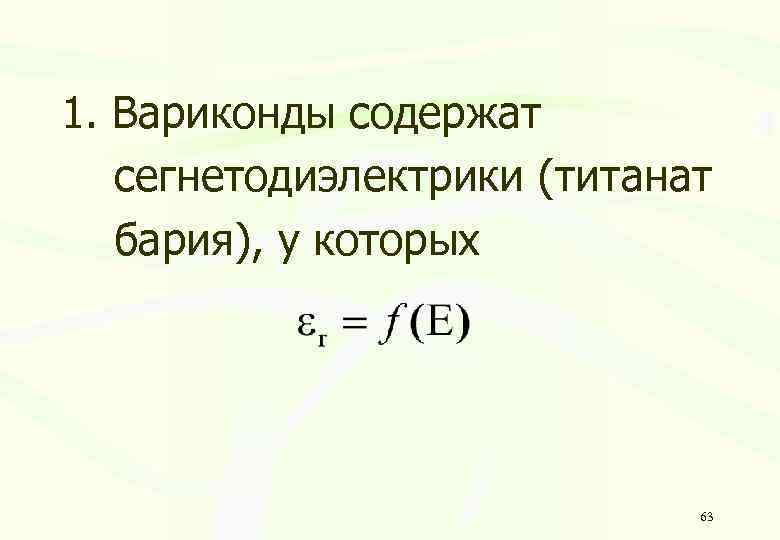

1. Вариконды содержат сегнетодиэлектрики (титанат бария), у которых 63

64

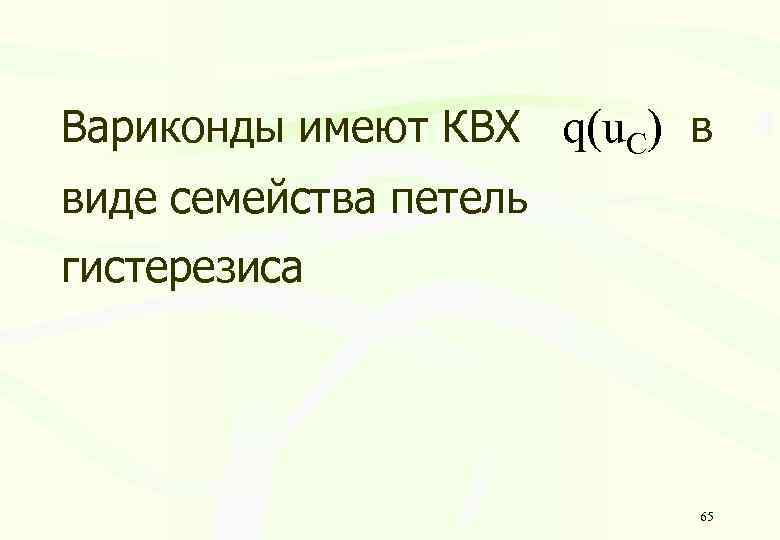

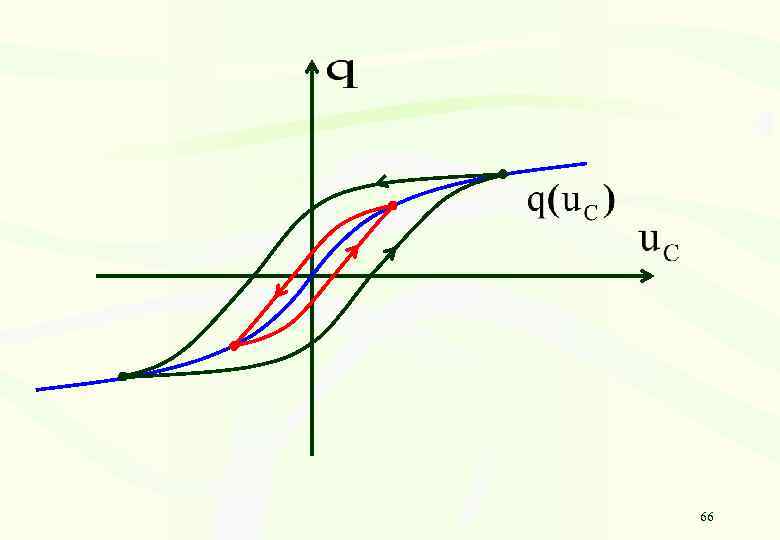

Вариконды имеют КВХ q(u. C) в виде семейства петель гистерезиса 65

66

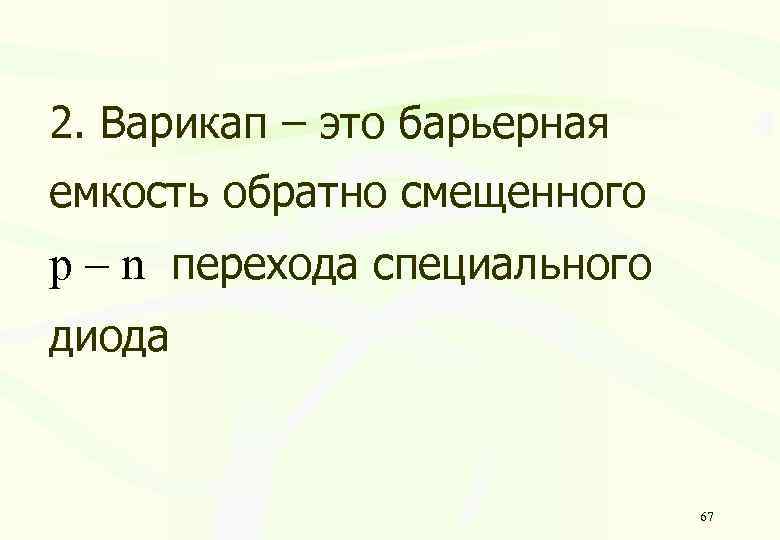

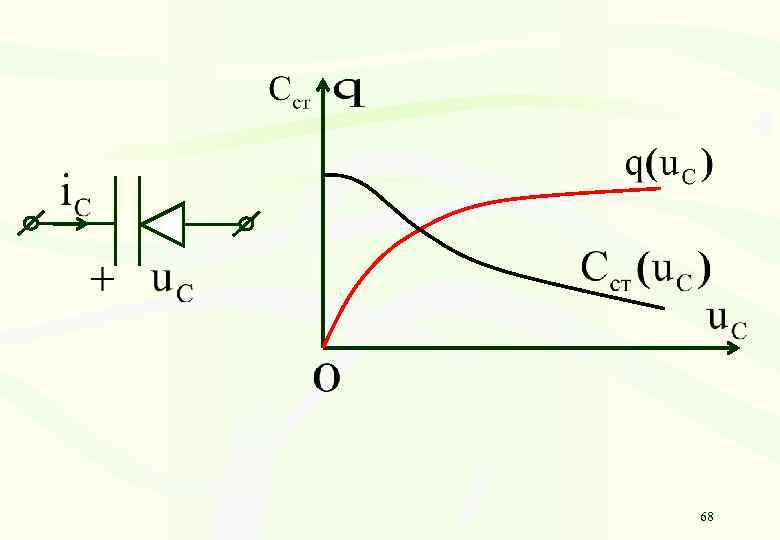

2. Варикап – это барьерная емкость обратно смещенного p – n перехода специального диода 67

68

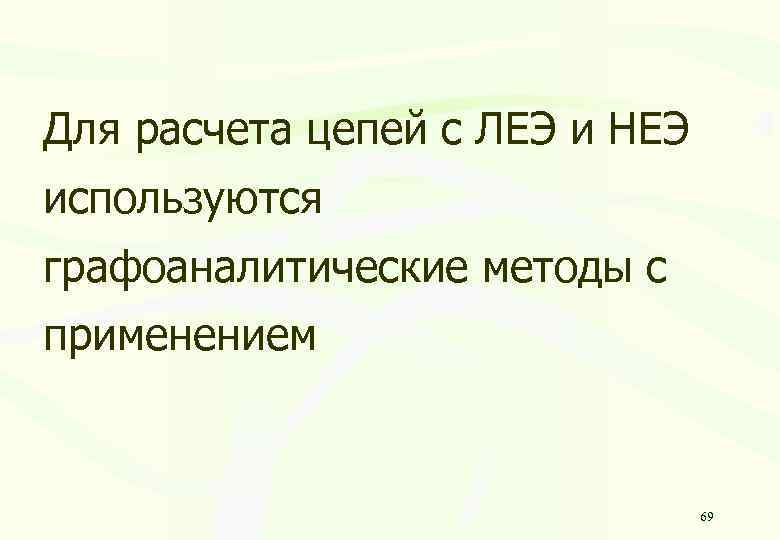

Для расчета цепей с ЛЕЭ и НЕЭ используются графоаналитические методы с применением 69

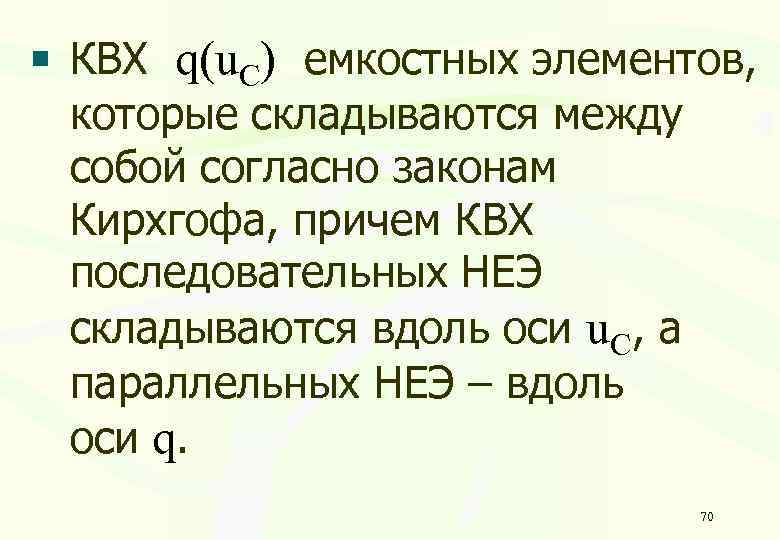

КВХ q(u. C) емкостных элементов, которые складываются между собой согласно законам Кирхгофа, причем КВХ последовательных НЕЭ складываются вдоль оси u. C, а параллельных НЕЭ – вдоль оси q. 70

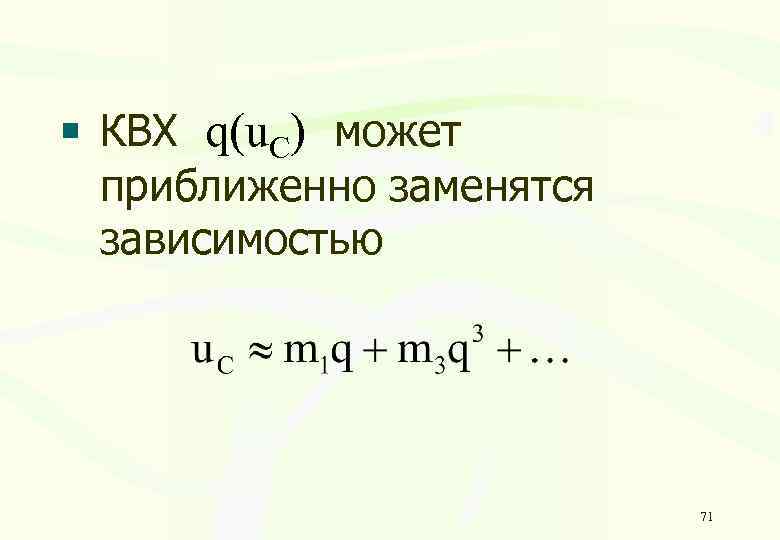

КВХ q(u. C) может приближенно заменятся зависимостью 71

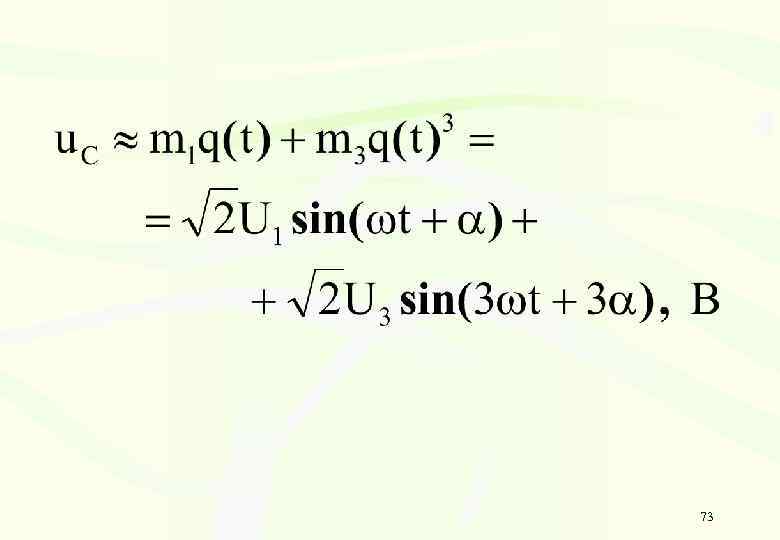

Тогда при получаем 72

73

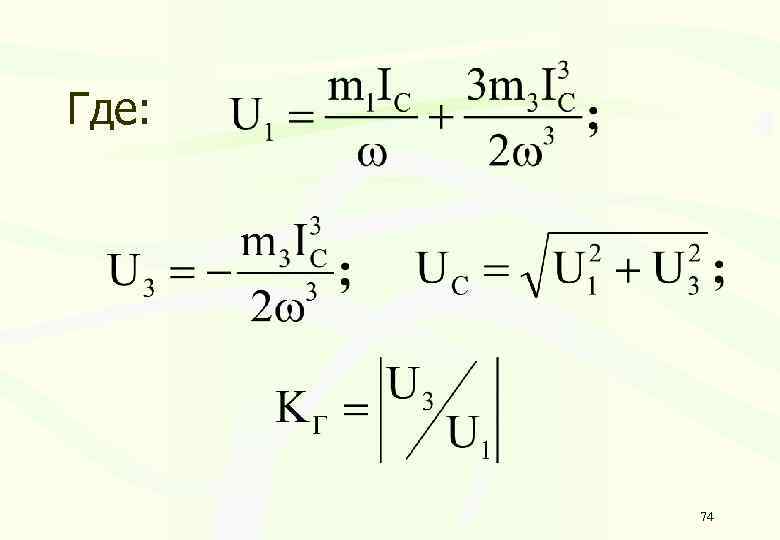

Где: 74
