9 Коэффициент полезного действия (КПД) выпрямителя инвертора КПД выпрямителя называется отношение активной мощности на 9 Коэффициент полезного действия (КПД) выпрямителя инвертора КПД выпрямителя называется отношение активной мощности на выходе выпрямителя Pd передаваемой электроподвижному составу (ЭПС) полной мощности, потребляемой выпрямителем из сети (9. 1, а) Мощность отдавания выпрямителем ЭПС через КС (9. 2, а) КПД инвертора называется отношение активной мощности, возвращаемой инвертором в сеть к активной мощности, потребляемой инвертором от электроподвижного состава (ЭПС) (9. 1’) Мощность принимаемая инвертором от ЭПС (9. 2’)

выпрямителя КПД управляемого выпрямителя называется отношение активной мощности на выходе выпрямителя Pdα передаваемой электроподвижному выпрямителя КПД управляемого выпрямителя называется отношение активной мощности на выходе выпрямителя Pdα передаваемой электроподвижному составу (ЭПС) полной мощности, потребляемой выпрямителем из сети (9. 1, б) Мощность отдавания выпрямителем ЭПС через КС равна (9. 2, б) инвертора

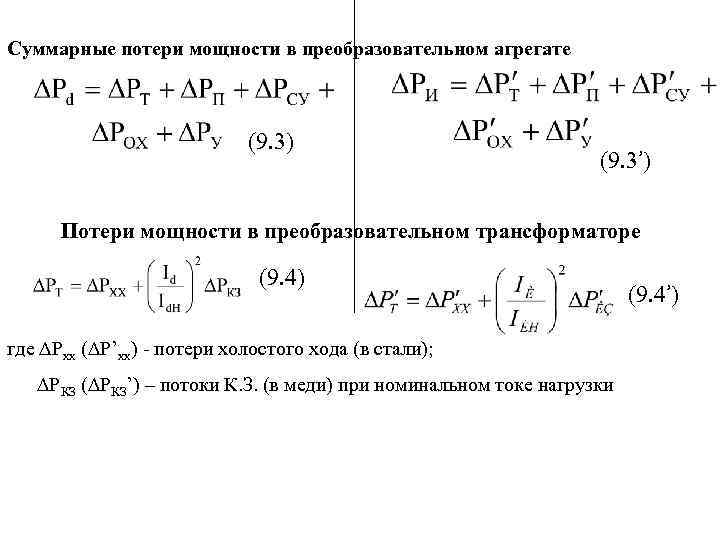

Суммарные потери мощности в преобразовательном агрегате (9. 3) (9. 3’) Потери мощности в преобразовательном Суммарные потери мощности в преобразовательном агрегате (9. 3) (9. 3’) Потери мощности в преобразовательном трансформаторе (9. 4) где ∆Pхх (∆P’хх) - потери холостого хода (в стали); ∆PКЗ (∆PКЗ’) – потоки К. З. (в меди) при номинальном токе нагрузки (9. 4’)

Потери мощности в диодных и тиристорных плечах (9. 5) (9. 5’) где a, s Потери мощности в диодных и тиристорных плечах (9. 5) (9. 5’) где a, s – число параллельно и последовательно включенных П. П. в плече; P – число последовательно работающих плеч преобразователя; КСХ=1 для 6 п. м. и 12 п. пос. Ксх – коэффициент схемы КСХ=0, 5 для 6 п. н. и 12 п. пар. Потери мощности в сглаживающих реакторах сглаживающих устройств (фильтров) (9. 6) где rсу – активное сопротивление сглаживающего реактора (9. 6’) где r. P – активное сопротивление дополнительного реактора инвертора

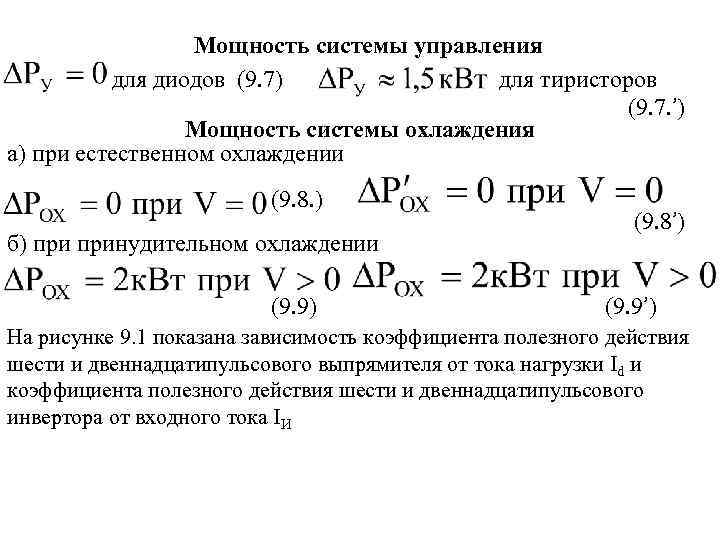

Мощность системы управления для диодов (9. 7) для тиристоров (9. 7. ’) Мощность системы Мощность системы управления для диодов (9. 7) для тиристоров (9. 7. ’) Мощность системы охлаждения а) при естественном охлаждении (9. 8. ) б) принудительном охлаждении (9. 9) (9. 8’) (9. 9’) На рисунке 9. 1 показана зависимость коэффициента полезного действия шести и двеннадцатипульсового выпрямителя от тока нагрузки Id и коэффициента полезного действия шести и двеннадцатипульсового инвертора от входного тока IИ

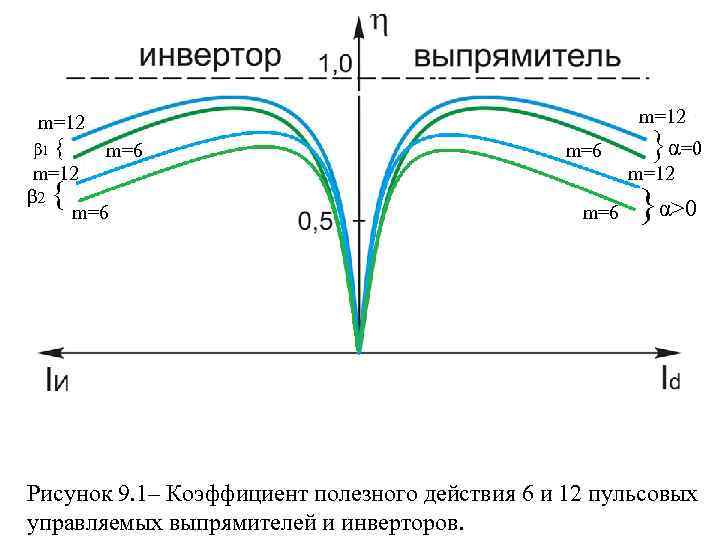

m=12 β 1 { m=6 m=12 β 2 m=6 { m=6 }α=0 m=12 m=6 m=12 β 1 { m=6 m=12 β 2 m=6 { m=6 }α=0 m=12 m=6 }α>0 Рисунок 9. 1– Коэффициент полезного действия 6 и 12 пульсовых управляемых выпрямителей и инверторов.
