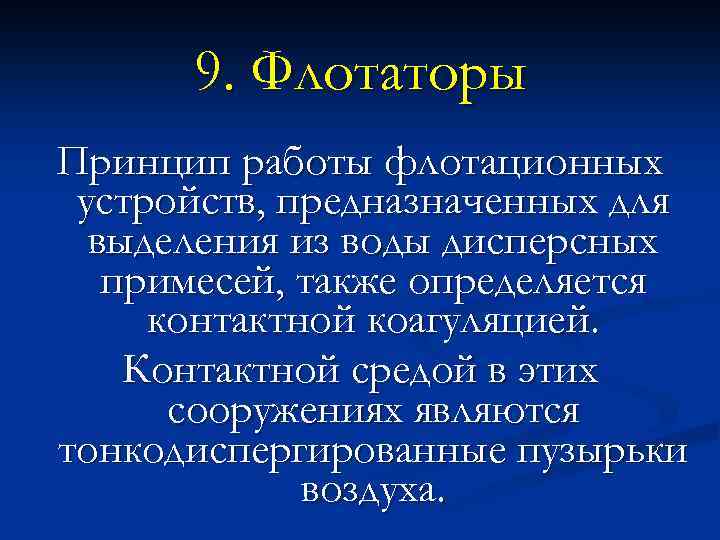

9. Флотаторы Принцип работы флотационных устройств, предназначенных для выделения из воды дисперсных примесей, также определяется контактной коагуляцией. Контактной средой в этих сооружениях являются тонкодиспергированные пузырьки воздуха.

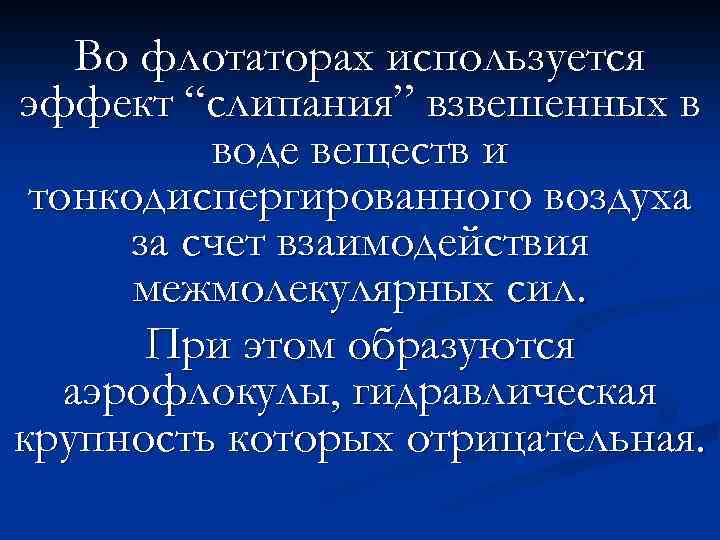

Во флотаторах используется эффект “слипания” взвешенных в воде веществ и тонкодиспергированного воздуха за счет взаимодействия межмолекулярных сил. При этом образуются аэрофлокулы, гидравлическая крупность которых отрицательная.

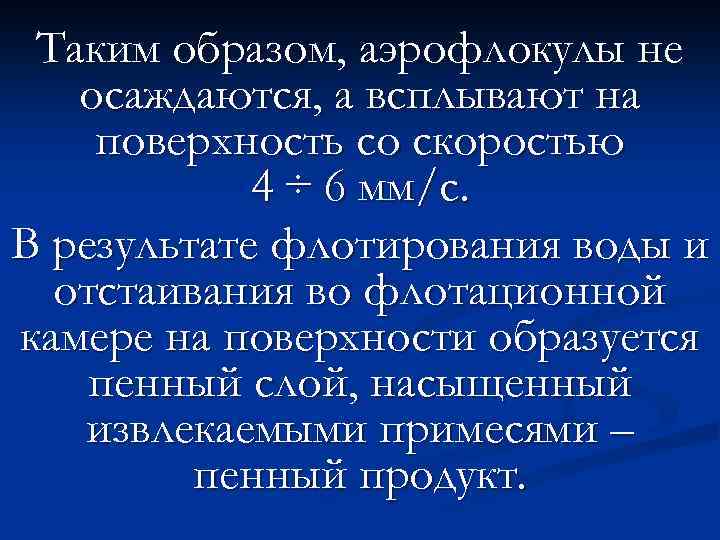

Таким образом, аэрофлокулы не осаждаются, а всплывают на поверхность со скоростью 4 ÷ 6 мм/с. В результате флотирования воды и отстаивания во флотационной камере на поверхности образуется пенный слой, насыщенный извлекаемыми примесями – пенный продукт.

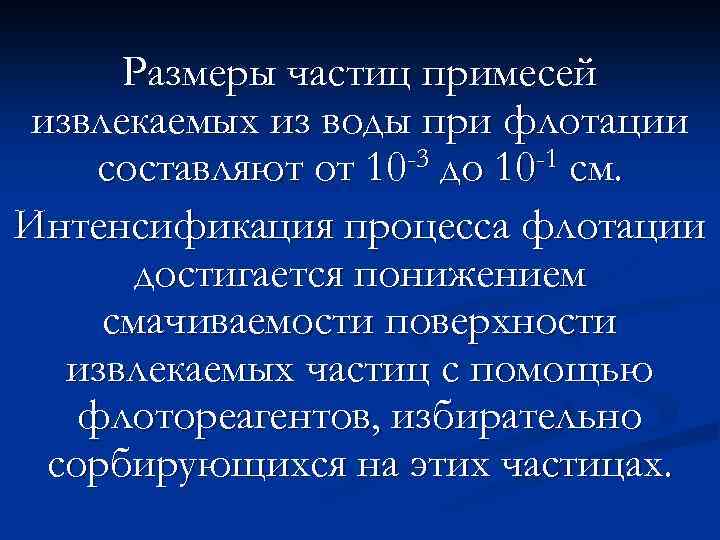

Размеры частиц примесей извлекаемых из воды при флотации -3 до 10 -1 см. составляют от 10 Интенсификация процесса флотации достигается понижением смачиваемости поверхности извлекаемых частиц с помощью флотореагентов, избирательно сорбирующихся на этих частицах.

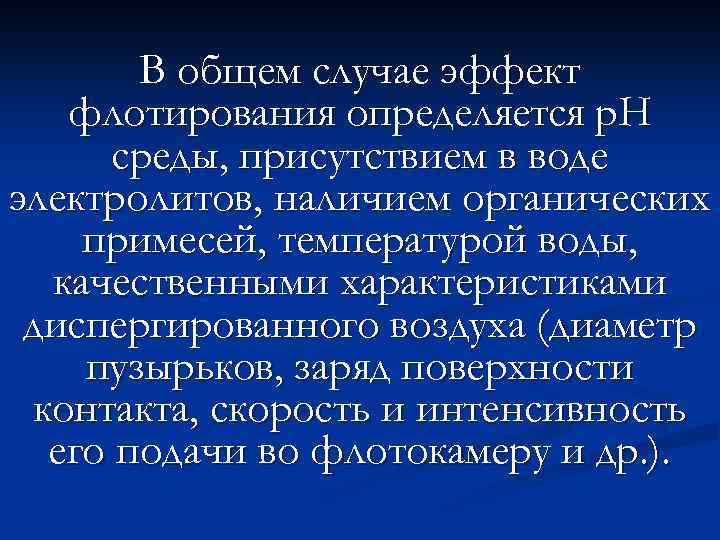

В общем случае эффект флотирования определяется р. Н среды, присутствием в воде электролитов, наличием органических примесей, температурой воды, качественными характеристиками диспергированного воздуха (диаметр пузырьков, заряд поверхности контакта, скорость и интенсивность его подачи во флотокамеру и др. ).
В зависимости от способа насыщения воды газовыми пузырьками механизмы сближения и слипания частицы примеси и газового пузырька (акт флотации) могут быть преимущественно двух видов ортокинетическими или перикинетическими.

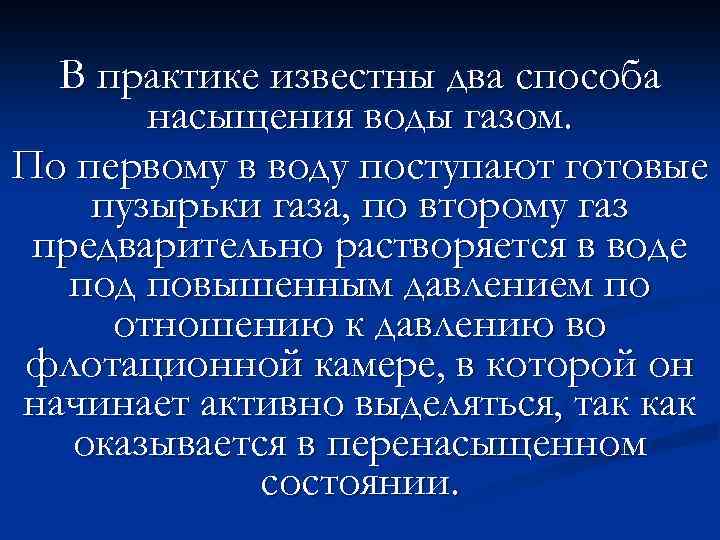

В практике известны два способа насыщения воды газом. По первому в воду поступают готовые пузырьки газа, по второму газ предварительно растворяется в воде под повышенным давлением по отношению к давлению во флотационной камере, в которой он начинает активно выделяться, так как оказывается в перенасыщенном состоянии.

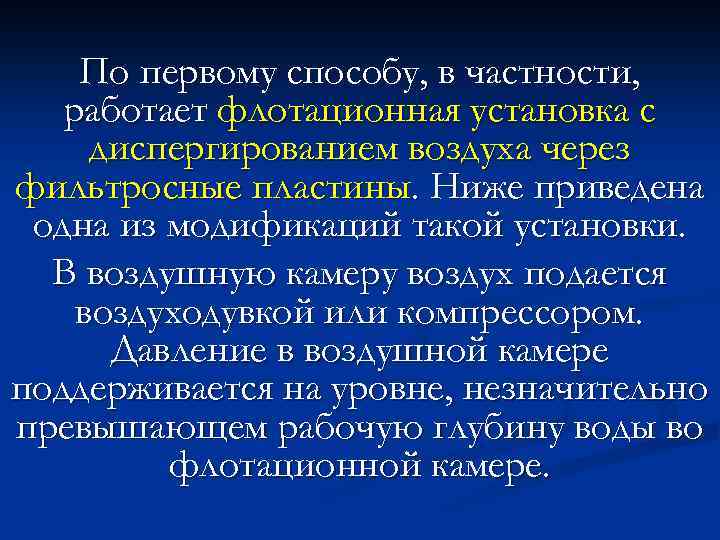

По первому способу, в частности, работает флотационная установка с диспергированием воздуха через фильтросные пластины. Ниже приведена одна из модификаций такой установки. В воздушную камеру воздух подается воздуходувкой или компрессором. Давление в воздушной камере поддерживается на уровне, незначительно превышающем рабочую глубину воды во флотационной камере.
