8 Нелинейные цепи Статическое сопротивление сопротивление

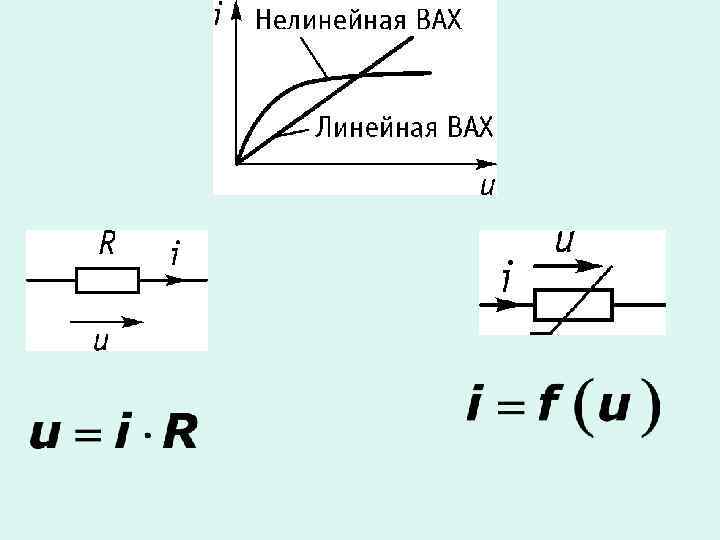

8. Нелинейные цепи

Статическое сопротивление – сопротивление НЭ постоянному току в рабочей точке 1 р. т.

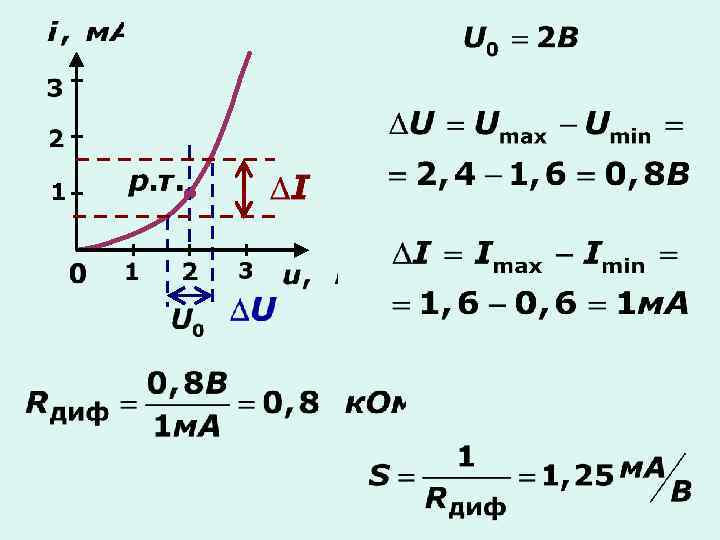

Динамическое (дифференциальное) сопротивление – сопротивление нелинейного элемента переменному напряжению малой амплитуды Дифференциальная крутизна

1

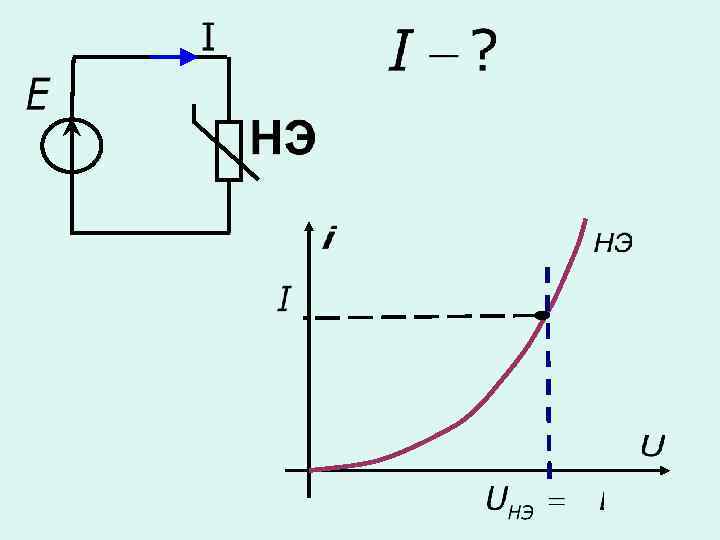

Нелинейные цепи при постоянном воздействии

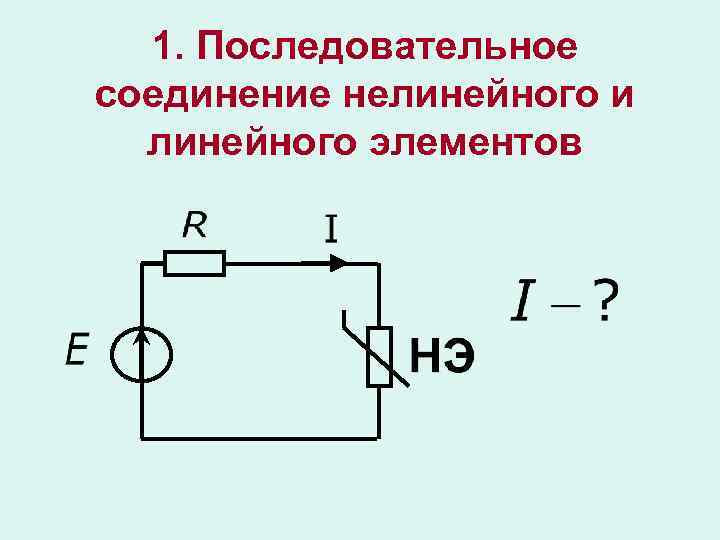

1. Последовательное соединение нелинейного и линейного элементов

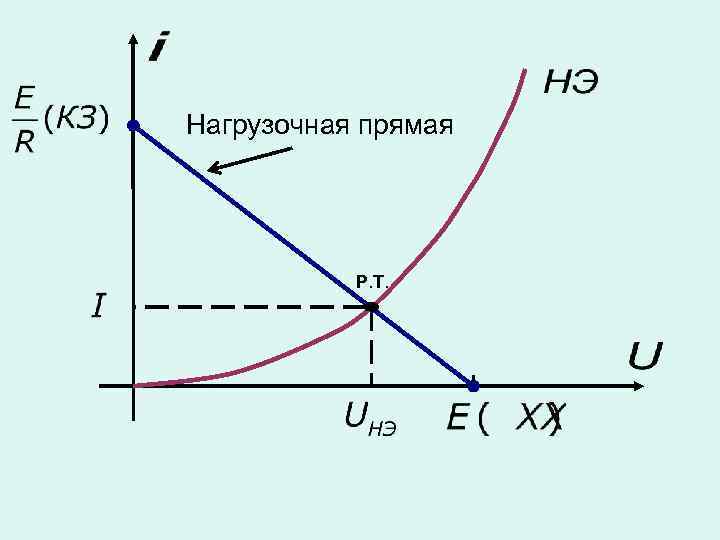

Нагрузочная прямая Р. Т.

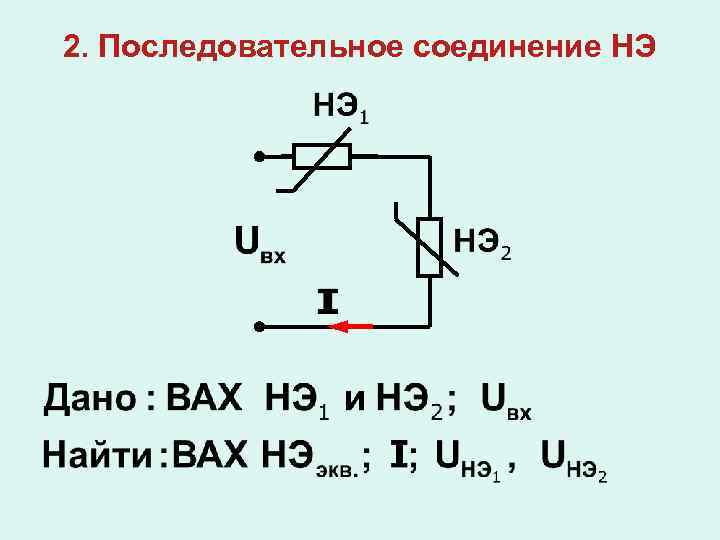

2. Последовательное соединение НЭ

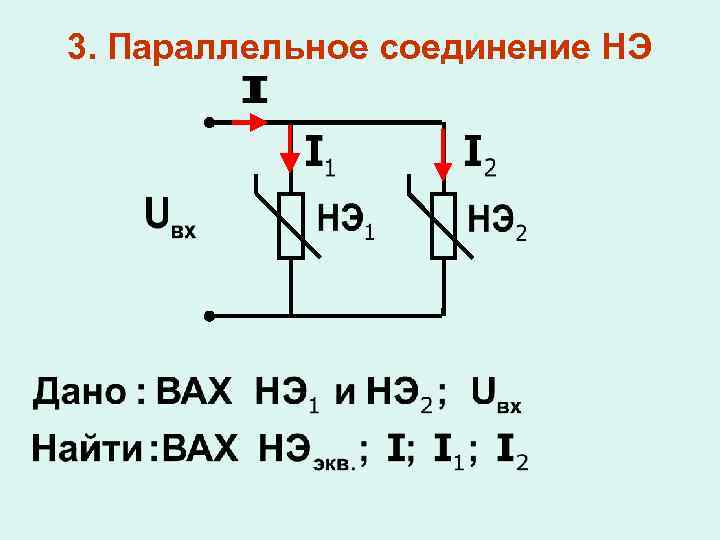

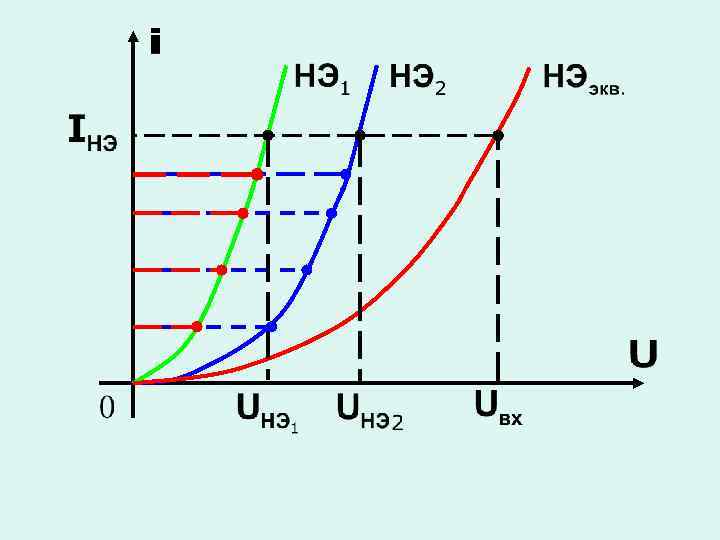

3. Параллельное соединение НЭ

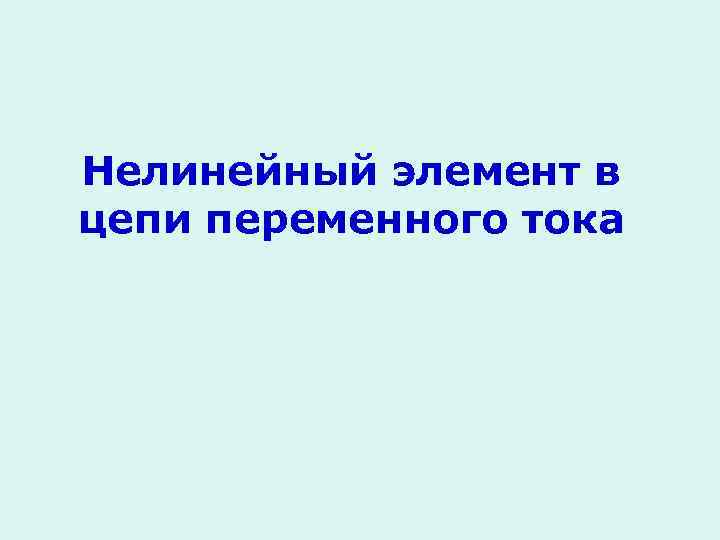

Нелинейный элемент в цепи переменного тока

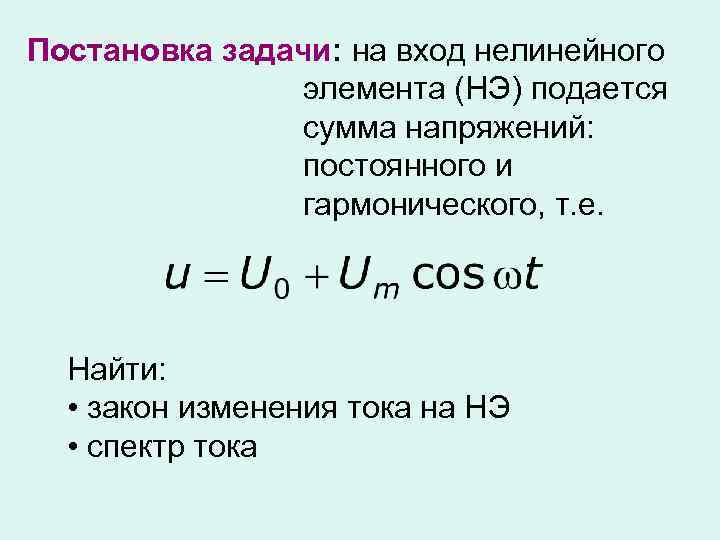

Постановка задачи: на вход нелинейного элемента (НЭ) подается сумма напряжений: постоянного и гармонического, т. е. Найти: • закон изменения тока на НЭ • спектр тока

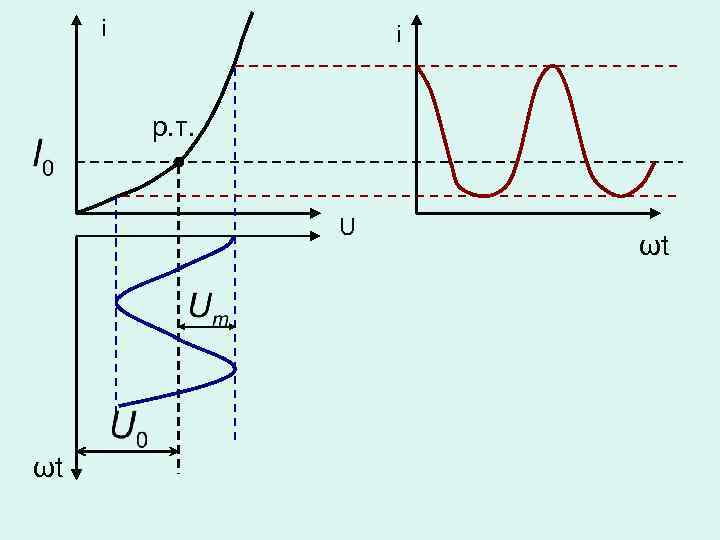

i i р. т. U ωt ωt

ток i(t) - периодическая функция времени, которая может быть представлена рядом Фурье: - постоянная составляющая - гармоники Спектр тока в НЭ при гармоническом воздействии является дискретным

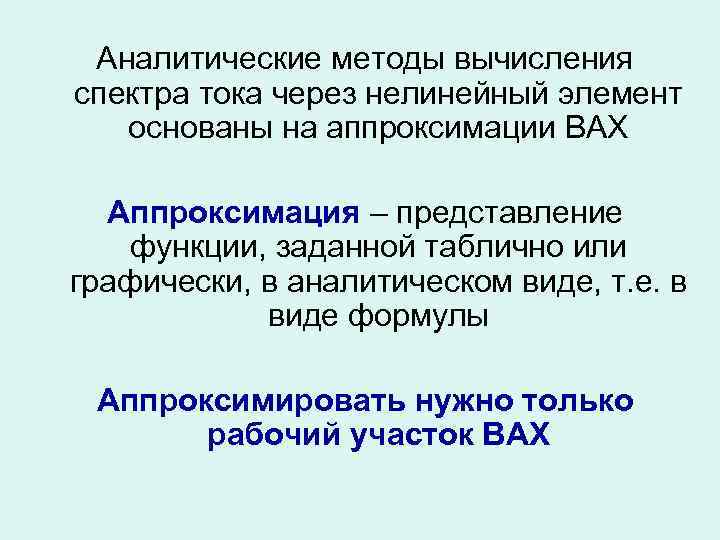

Аналитические методы вычисления спектра тока через нелинейный элемент основаны на аппроксимации ВАХ Аппроксимация – представление функции, заданной таблично или графически, в аналитическом виде, т. е. в виде формулы Аппроксимировать нужно только рабочий участок ВАХ

Режим малого сигнала (рабочий участок – часть ВАХ) Применяется полиномиальная аппроксимация: в качестве аппроксимирующего выражения – степенной полином

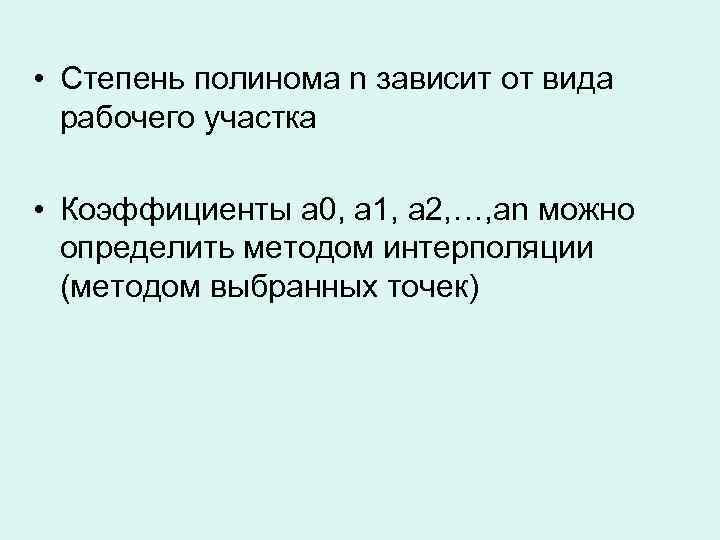

• Степень полинома n зависит от вида рабочего участка • Коэффициенты а 0, а 1, а 2, …, an можно определить методом интерполяции (методом выбранных точек)

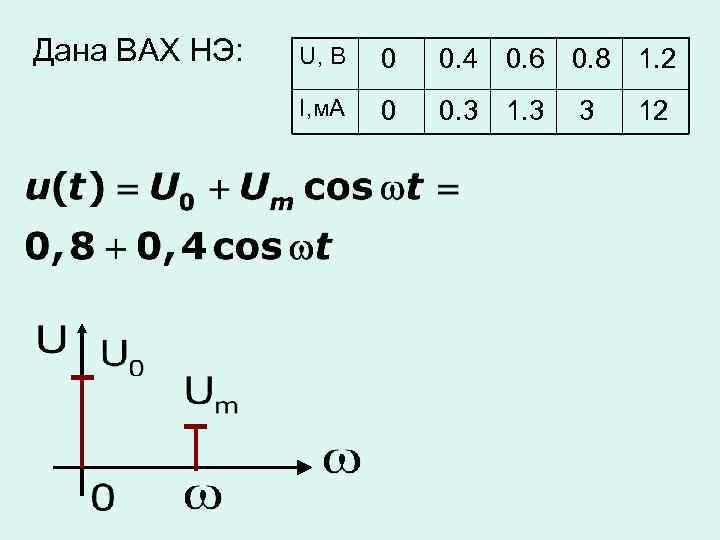

Дана ВАХ НЭ: U, B 0 0. 4 0. 6 0. 8 1. 2 I, м. А 0 0. 3 1. 3 3 12

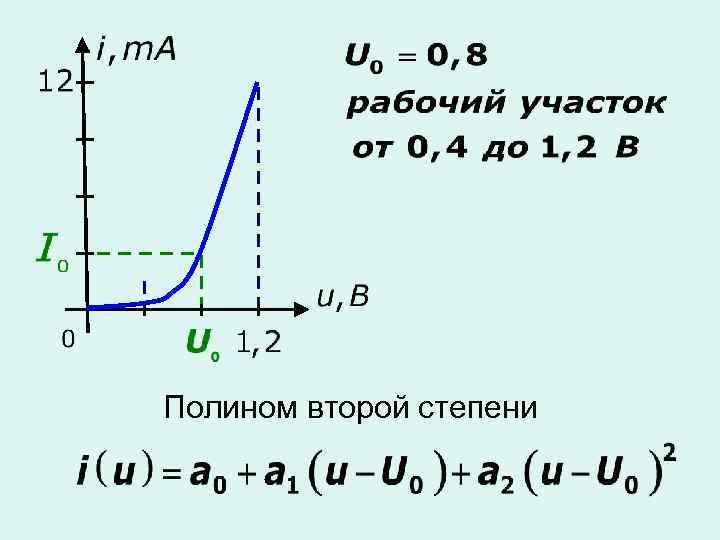

Полином второй степени

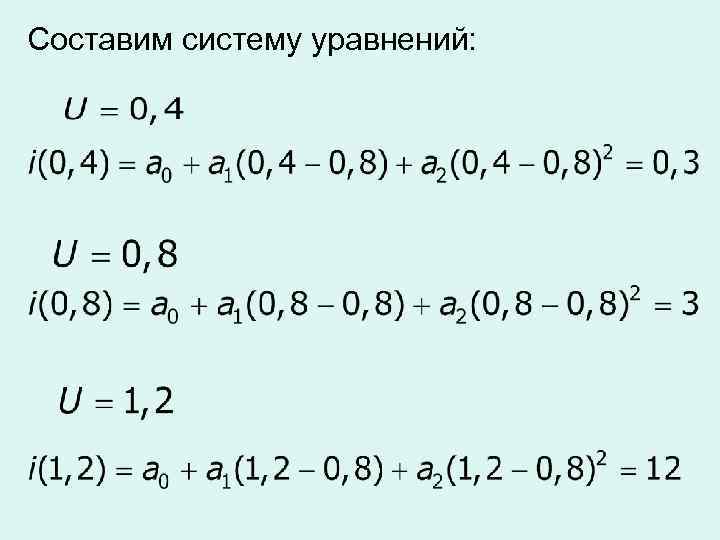

Составим систему уравнений:

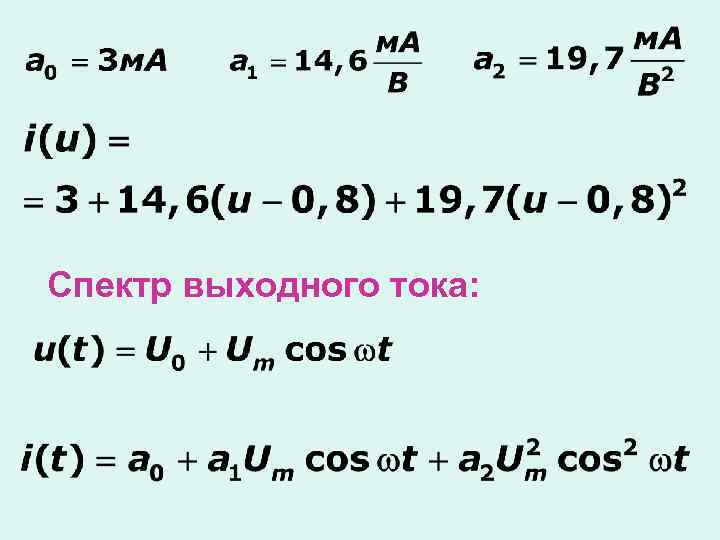

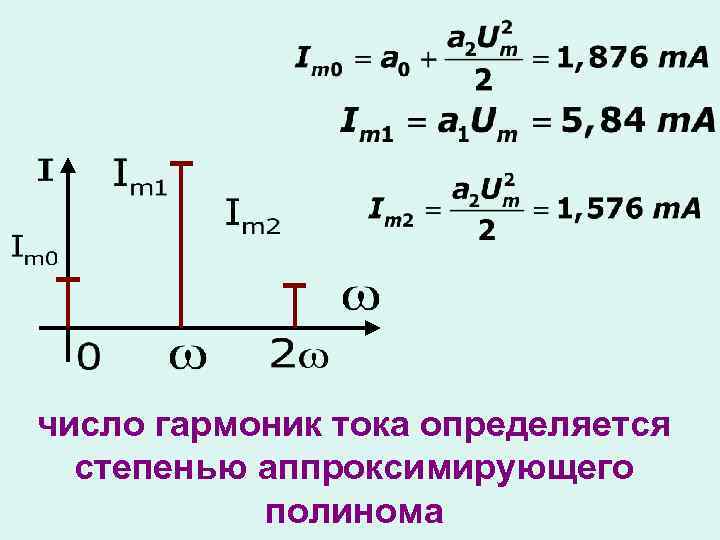

Спектр выходного тока:

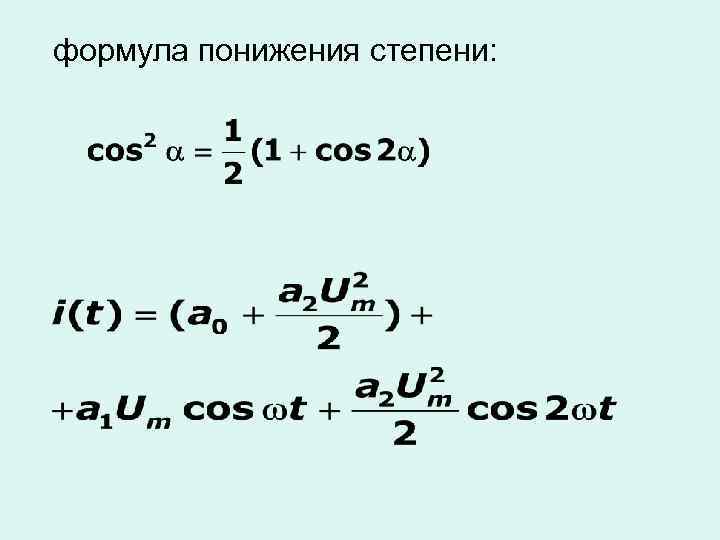

формула понижения степени:

число гармоник тока определяется степенью аппроксимирующего полинома

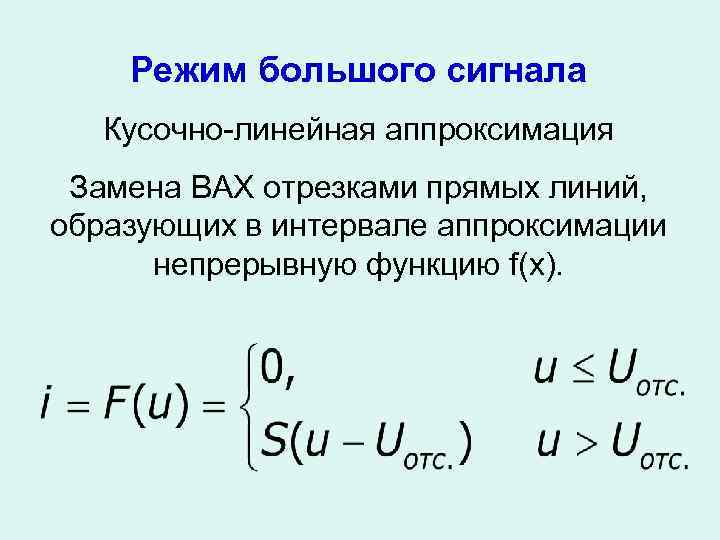

Режим большого сигнала Кусочно-линейная аппроксимация Замена ВАХ отрезками прямых линий, образующих в интервале аппроксимации непрерывную функцию f(x).

ВАХ НЭ: Рабочий участок Проведем касательную к рабочему участку ВАХ и определим напряжение отсечки

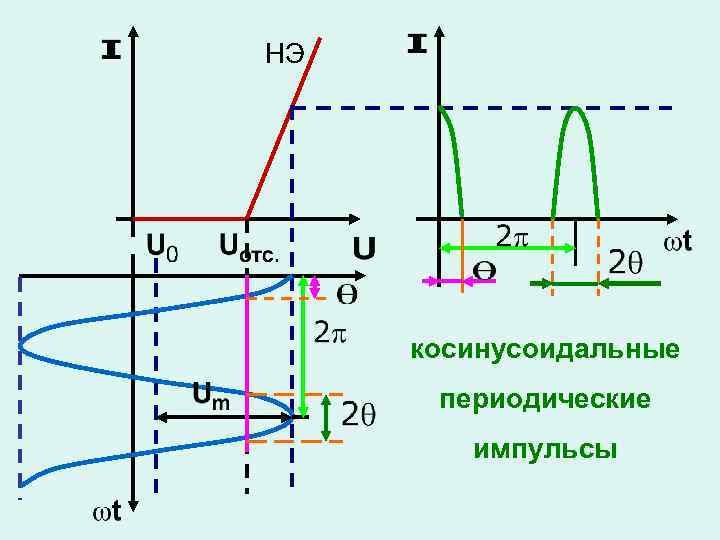

НЭ косинусоидальные периодические импульсы

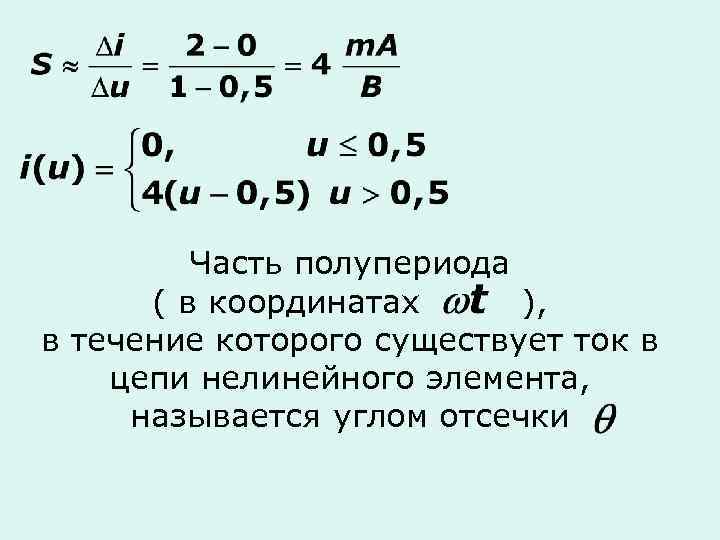

Часть полупериода ( в координатах ), в течение которого существует ток в цепи нелинейного элемента, называется углом отсечки

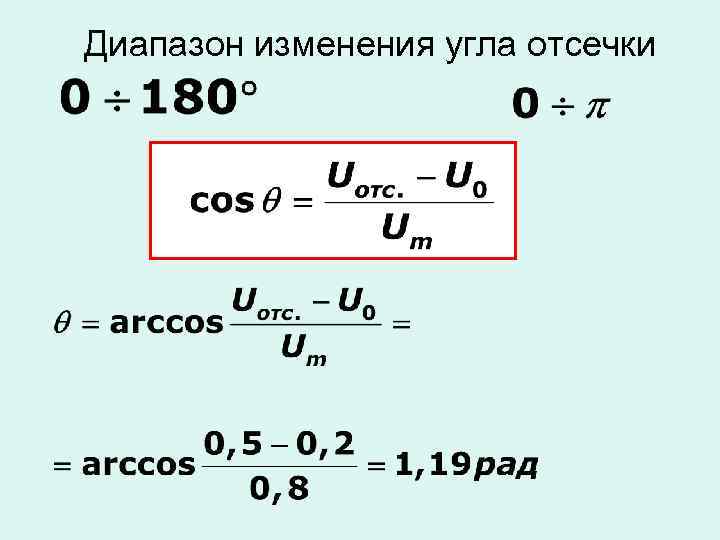

Диапазон изменения угла отсечки

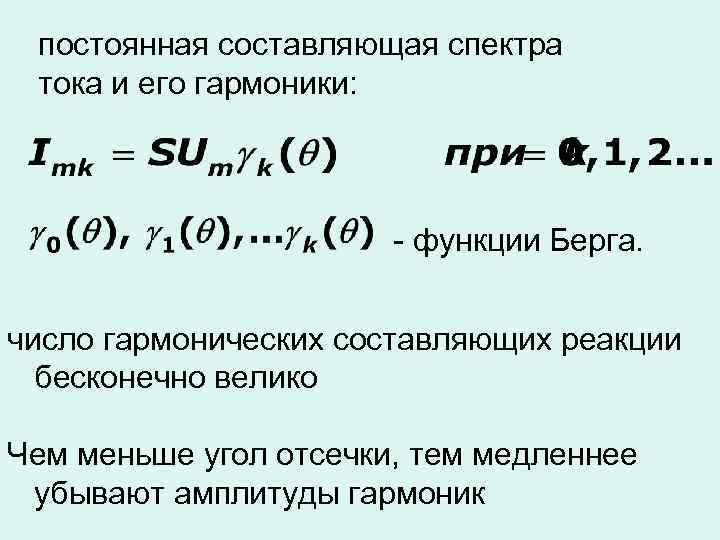

постоянная составляющая спектра тока и его гармоники: - функции Берга. число гармонических составляющих реакции бесконечно велико Чем меньше угол отсечки, тем медленнее убывают амплитуды гармоник

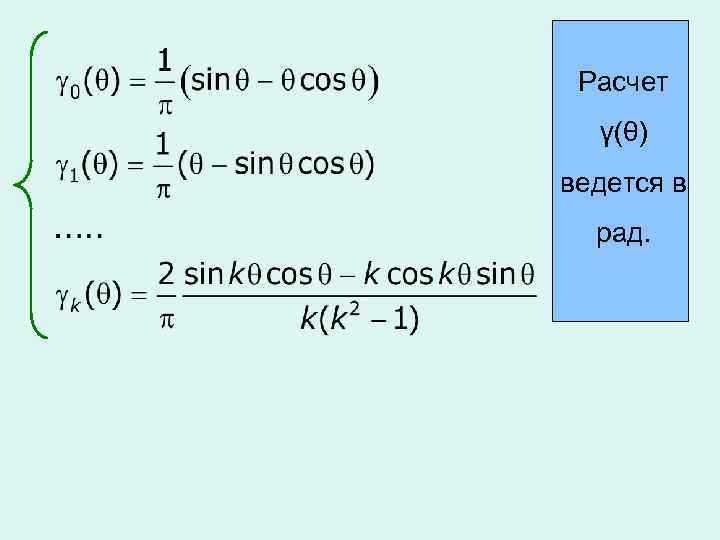

Расчет γ(θ) ведется в рад.

Чаще всего функции Берга представлены либо в графическом виде, либо в виде таблицы:

Оптимальный угол отсечки - позволяет определить угол отсечки для получения максимального значения амплитуды требуемой гармоники k - номер требуемой гармоники
