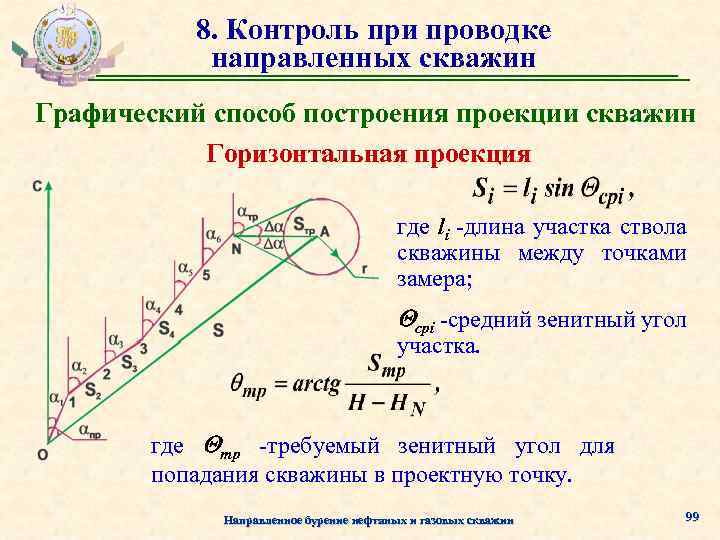

8. Контроль при проводке направленных скважин Графический способ построения проекции скважин Горизонтальная проекция где li -длина участка ствола скважины между точками замера; срi -средний зенитный угол участка. где тр -требуемый зенитный угол для попадания скважины в проектную точку. Направленное бурение нефтяных и газовых скважин 99

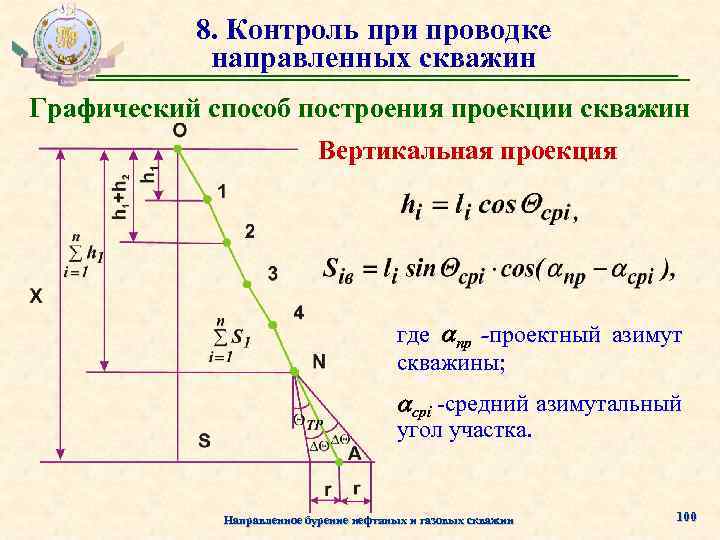

8. Контроль при проводке направленных скважин Графический способ построения проекции скважин Вертикальная проекция где пр -проектный азимут скважины; срi -средний азимутальный угол участка. Направленное бурение нефтяных и газовых скважин 100

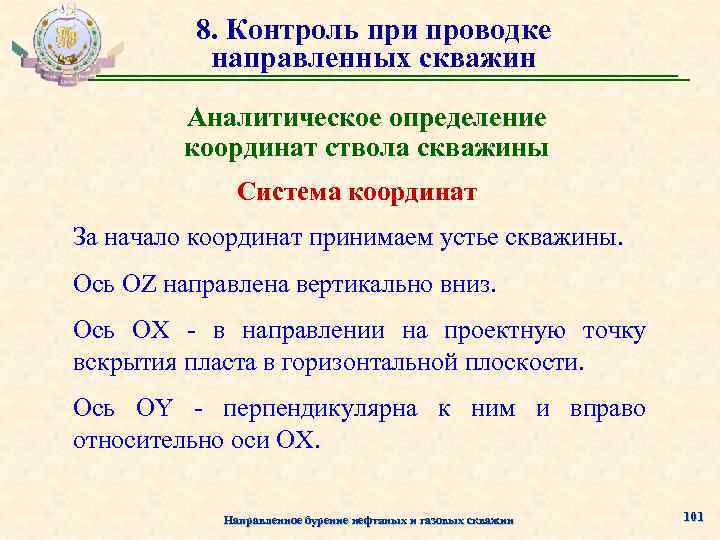

8. Контроль при проводке направленных скважин Аналитическое определение координат ствола скважины Система координат За начало координат принимаем устье скважины. Ось OZ направлена вертикально вниз. Ось OX - в направлении на проектную точку вскрытия пласта в горизонтальной плоскости. Ось OY - перпендикулярна к ним и вправо относительно оси OX. Направленное бурение нефтяных и газовых скважин 101

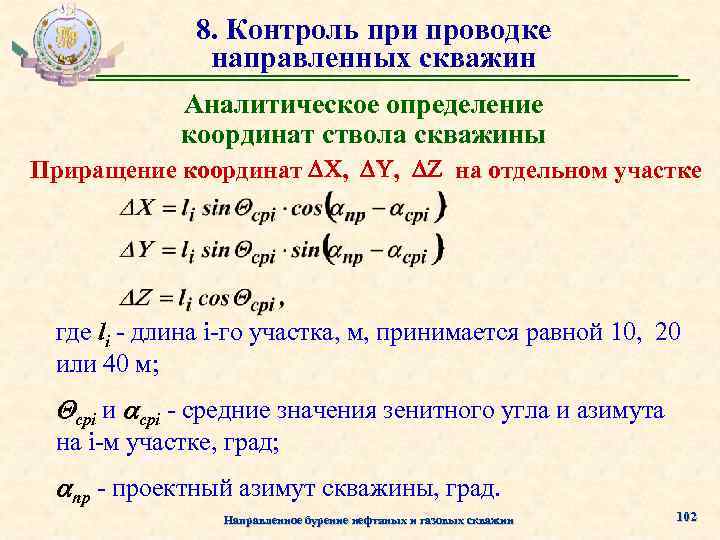

8. Контроль при проводке направленных скважин Аналитическое определение координат ствола скважины Приращение координат , , на отдельном участке где li - длина i-го участка, м, принимается равной 10, 20 или 40 м; срi и срi - средние значения зенитного угла и азимута на i-м участке, град; пр - проектный азимут скважины, град. Направленное бурение нефтяных и газовых скважин 102

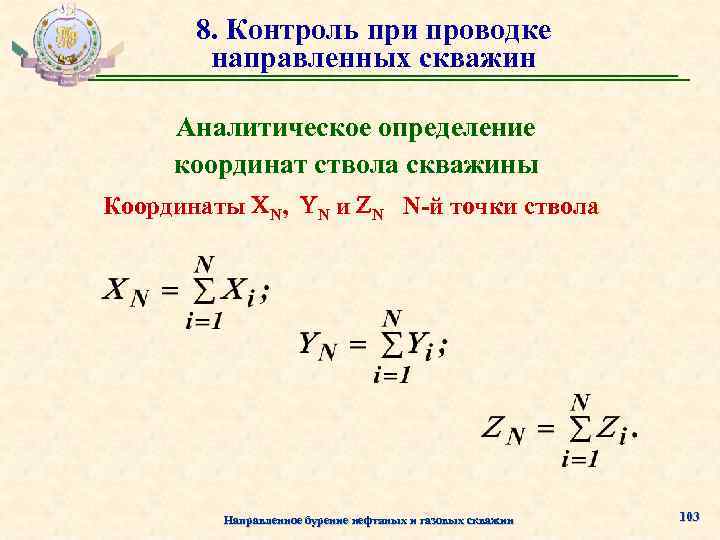

8. Контроль при проводке направленных скважин Аналитическое определение координат ствола скважины Координаты N, N и N N-й точки ствола Направленное бурение нефтяных и газовых скважин 103

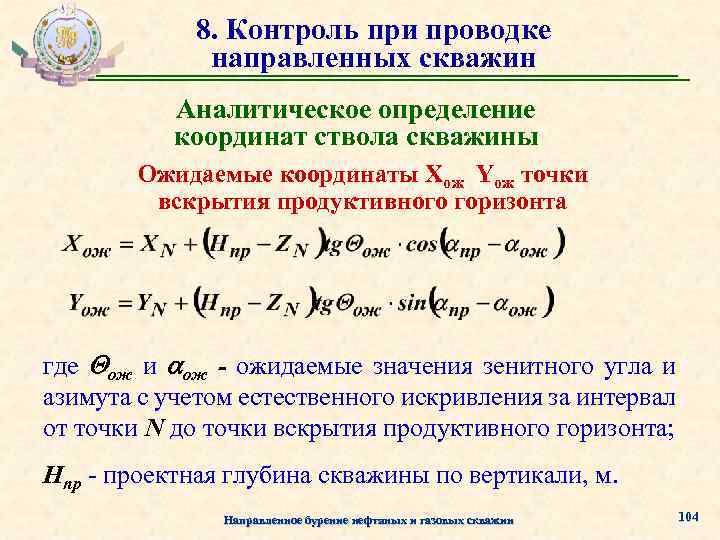

8. Контроль при проводке направленных скважин Аналитическое определение координат ствола скважины Ожидаемые координаты Xож Yож точки вскрытия продуктивного горизонта где ож и ож - ожидаемые значения зенитного угла и азимута с учетом естественного искривления за интервал от точки N до точки вскрытия продуктивного горизонта; Hпр - проектная глубина скважины по вертикали, м. Направленное бурение нефтяных и газовых скважин 104

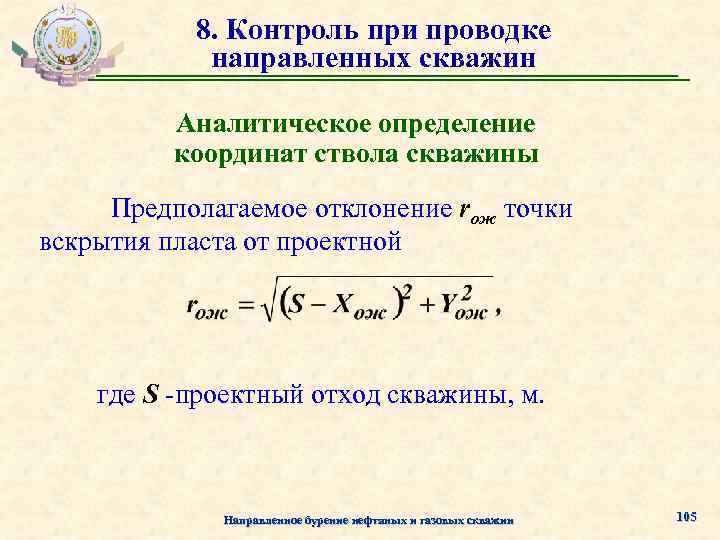

8. Контроль при проводке направленных скважин Аналитическое определение координат ствола скважины Предполагаемое отклонение rож точки вскрытия пласта от проектной где S -проектный отход скважины, м. Направленное бурение нефтяных и газовых скважин 105

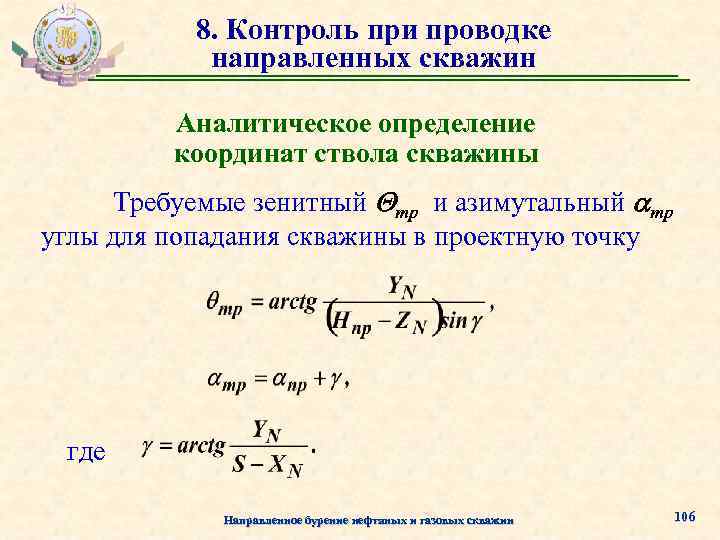

8. Контроль при проводке направленных скважин Аналитическое определение координат ствола скважины Требуемые зенитный тр и азимутальный тр углы для попадания скважины в проектную точку где Направленное бурение нефтяных и газовых скважин 106
8. Контроль при проводке направленных скважин Аналитическое определение координат ствола скважины Допустимые отклонения зенитного и азимутального углов при заданном радиусе круга допуска R Направленное бурение нефтяных и газовых скважин 107

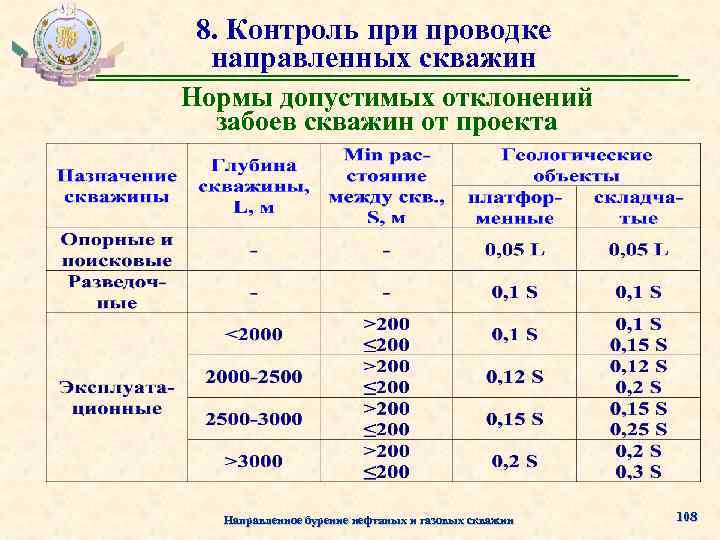

8. Контроль при проводке направленных скважин Нормы допустимых отклонений забоев скважин от проекта Направленное бурение нефтяных и газовых скважин 108
8. Контроль при проводке направленных скважин Вероятность Р попадания скважин в круг допуска где r -радиус круга допуска, м; -среднеквадратическое отклонение для пробуренных скважин от цента круга допуска, м. где r -отход от центра круга допуска для пробуренных скважин, м; n -число пробуренных скважин. Направленное бурение нефтяных и газовых скважин 109

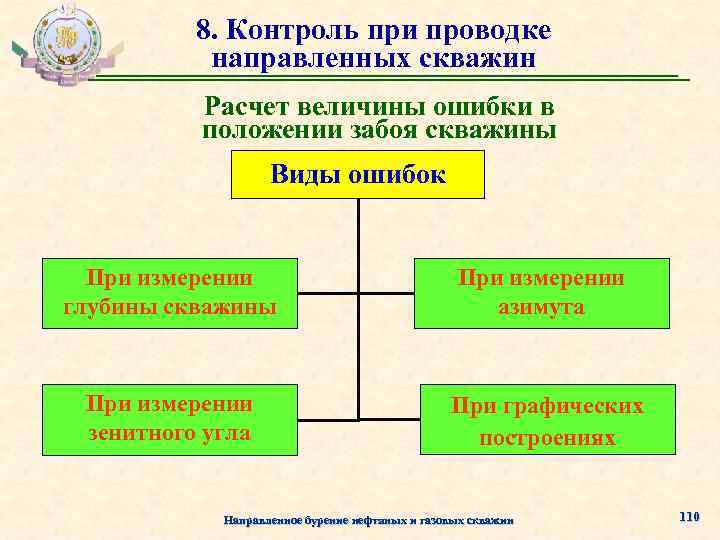

8. Контроль при проводке направленных скважин Расчет величины ошибки в положении забоя скважины Виды ошибок При измерении глубины скважины При измерении азимута При измерении зенитного угла При графических построениях Направленное бурение нефтяных и газовых скважин 110

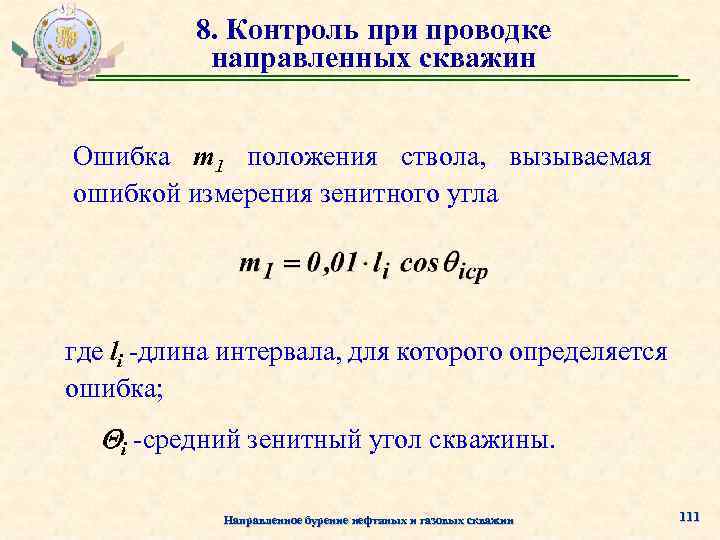

8. Контроль при проводке направленных скважин Ошибка m 1 положения ствола, вызываемая ошибкой измерения зенитного угла где li -длина интервала, для которого определяется ошибка; i -средний зенитный угол скважины. Направленное бурение нефтяных и газовых скважин 111
8. Контроль при проводке направленных скважин Ошибка m 2 положения ствола, вызываемая ошибкой измерения азимута где m - ошибка измерения азимута. При =1 -2 о m =± 40 о, =2 -5 о m =± 20 о, >5 о m =± 4 о. Направленное бурение нефтяных и газовых скважин 112

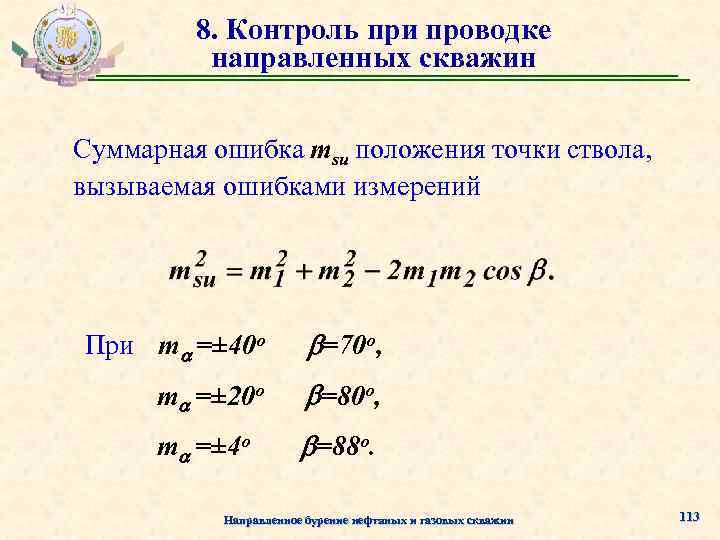

8. Контроль при проводке направленных скважин Суммарная ошибка msu положения точки ствола, вызываемая ошибками измерений При m =± 40 о =70 о, m =± 20 о =80 о, m =± 4 о =88 о. Направленное бурение нефтяных и газовых скважин 113

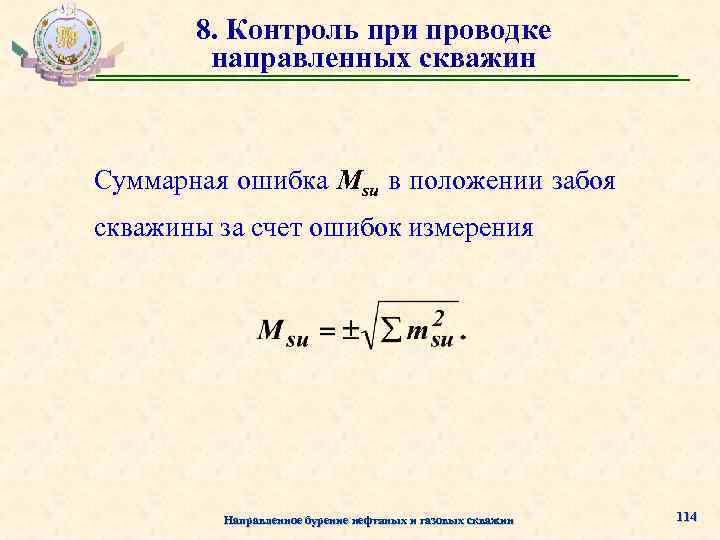

8. Контроль при проводке направленных скважин Суммарная ошибка Мsu в положении забоя скважины за счет ошибок измерения Направленное бурение нефтяных и газовых скважин 114

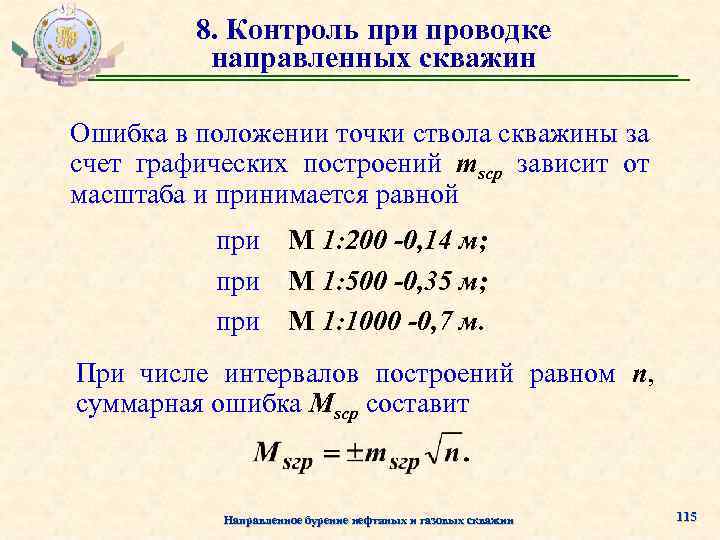

8. Контроль при проводке направленных скважин Ошибка в положении точки ствола скважины за счет графических построений msср зависит от масштаба и принимается равной при при М 1: 200 -0, 14 м; М 1: 500 -0, 35 м; М 1: 1000 -0, 7 м. При числе интервалов построений равном n, суммарная ошибка Msср составит Направленное бурение нефтяных и газовых скважин 115

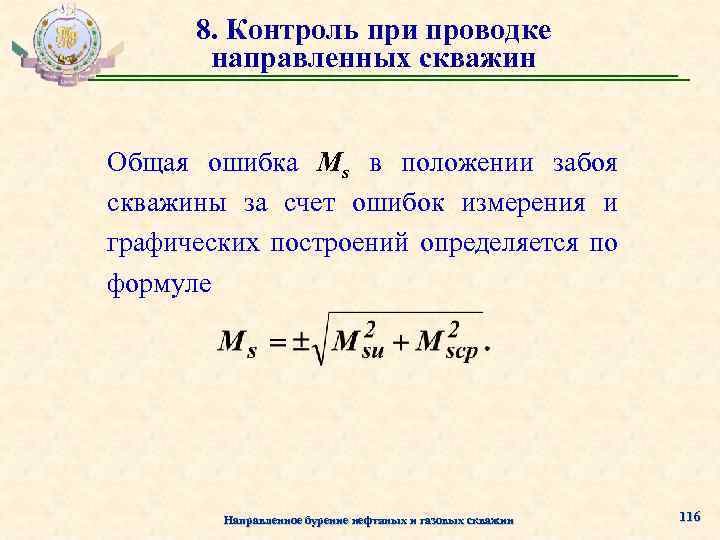

8. Контроль при проводке направленных скважин Общая ошибка Мs в положении забоя скважины за счет ошибок измерения и графических построений определяется по формуле Направленное бурение нефтяных и газовых скважин 116
