8 Коэффициенты мощности и полезного действия выпрямителей 8

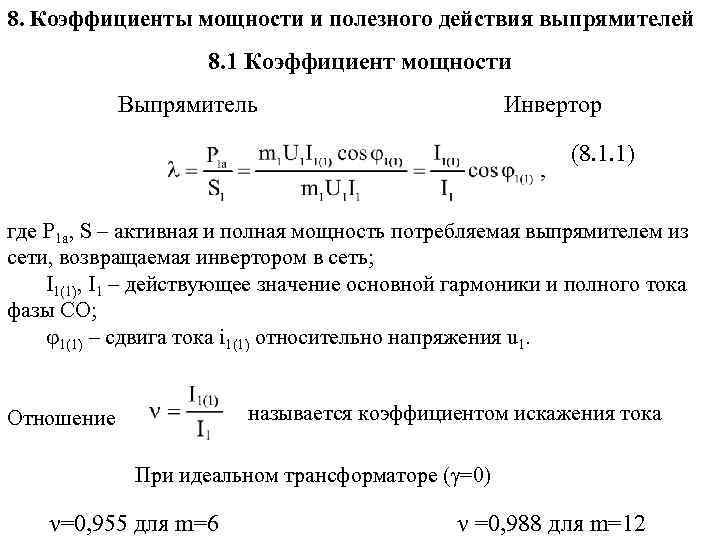

8. Коэффициенты мощности и полезного действия выпрямителей 8. 1 Коэффициент мощности Выпрямитель Инвертор (8. 1. 1) где P 1 a, S – активная и полная мощность потребляемая выпрямителем из сети, возвращаемая инвертором в сеть; I 1(1), I 1 – действующее значение основной гармоники и полного тока фазы СО; 1(1) – сдвига тока i 1(1) относительно напряжения u 1. называется коэффициентом искажения тока Отношение При идеальном трансформаторе (γ=0) ν=0, 955 для m=6 ν =0, 988 для m=12

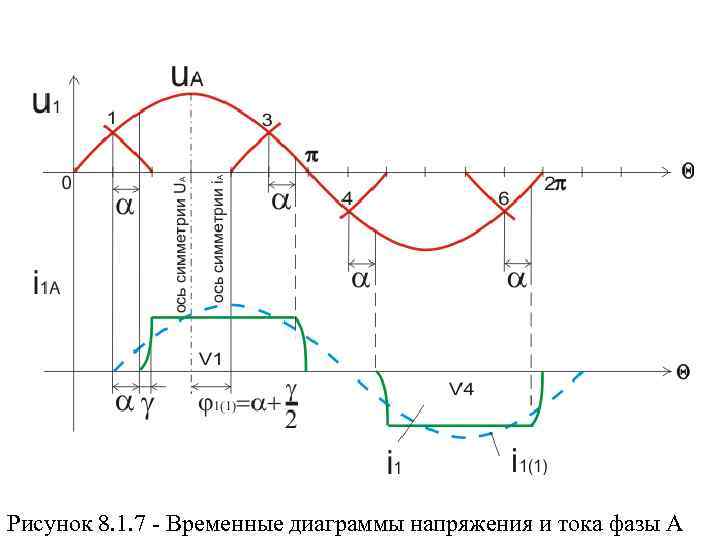

Рисунок 8. 1. 7 - Временные диаграммы напряжения и тока фазы А

б) а) Рисунок 8. 1. 2 – Векторная диаграмма токов сетевой обмотки выпрямителя(а) и инвертора(б) Угол сдвига основной гармоники тока относительно напряжения (8. 1. 2) Активная составляющая основной гармоники тока (8. 1. 3) (8. 1. 2’) (8. 1. 3’)

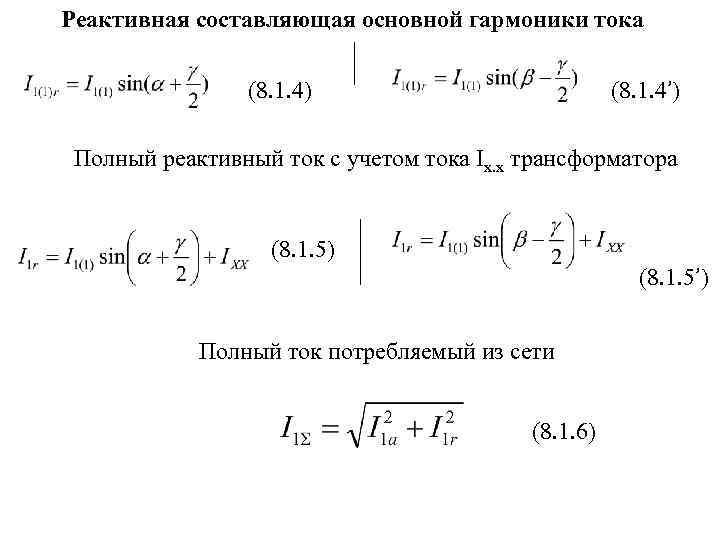

Реактивная составляющая основной гармоники тока (8. 1. 4) (8. 1. 4’) Полный реактивный ток с учетом тока Iх. х трансформатора (8. 1. 5) (8. 1. 5’) Полный ток потребляемый из сети (8. 1. 6)

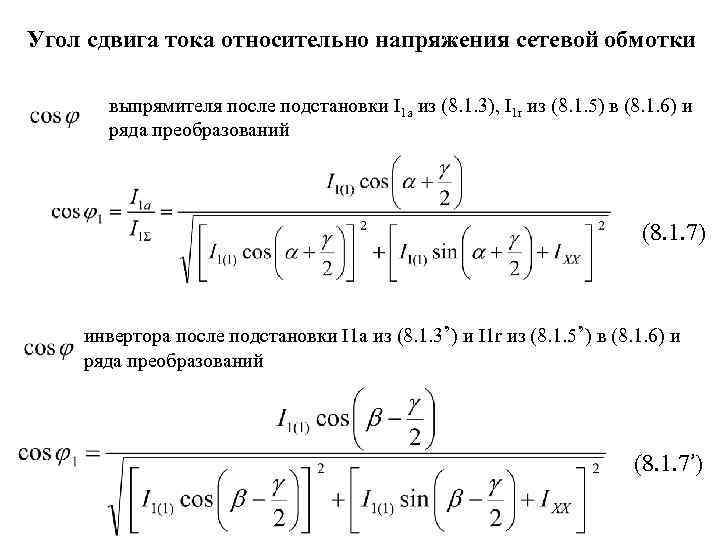

Угол сдвига тока относительно напряжения сетевой обмотки выпрямителя после подстановки I 1 а из (8. 1. 3), I 1 r из (8. 1. 5) в (8. 1. 6) и ряда преобразований (8. 1. 7) инвертора после подстановки I 1 a из (8. 1. 3’) и I 1 r из (8. 1. 5’) в (8. 1. 6) и ряда преобразований (8. 1. 7’)

Коэффициент мощности выпрямителя с учетом коэффициента искажения ν (8. 1. 7) равен (8. 1. 8) Коэффициент мощности инвертора с учетом коэффициента искажения ν и (8. 1. 7) равен (8. 1. 8’)

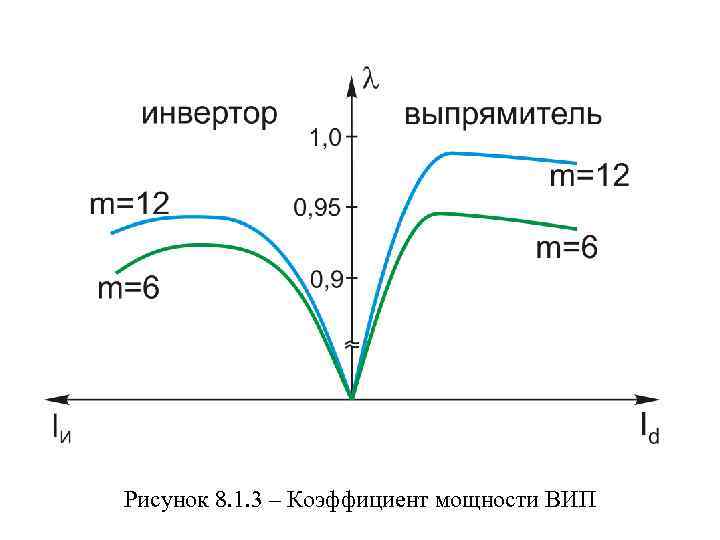

Рисунок 8. 1. 3 – Коэффициент мощности ВИП
