7 СИСТЕМА РАЗРАБОТКИ ПРИ ГЕОТЕХНОЛОГИЧЕСКИХ

7 СИСТЕМА РАЗРАБОТКИ ПРИ ГЕОТЕХНОЛОГИЧЕСКИХ МЕТОДАХ ДОБЫЧИ а—камерная с одиночными целиками; 1—вода; 2 — сжатый воздух; 3—пульпа; 4— кровля; 5 — руда; б — блоковая с ленточными целиками; в — камерная с звездообразными целиками (МГРИ); 1— 3 —добычные скважины; 4 — целик; 5—добычная камера; 6—массив Рисунок 7. 1 – Система разработка при СГД с открытым очистным пространством 1/22/2018 Горное давление 1

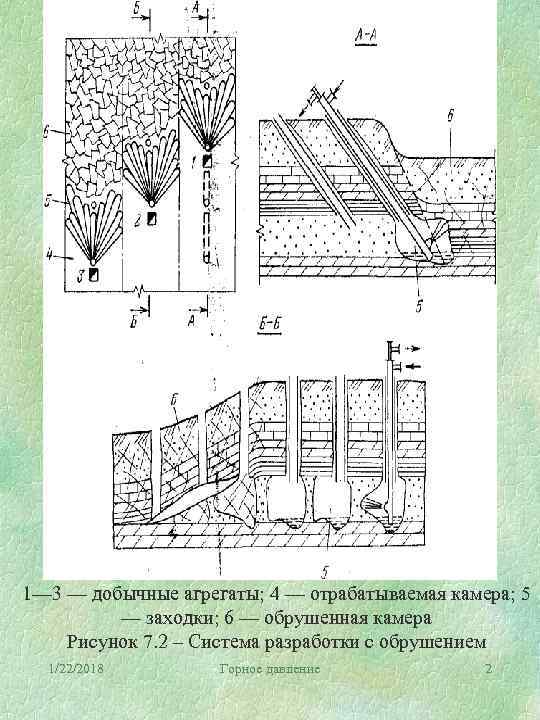

1— 3 — добычные агрегаты; 4 — отрабатываемая камера; 5 — заходки; 6 — обрушенная камера Рисунок 7. 2 – Система разработки с обрушением 1/22/2018 Горное давление 2

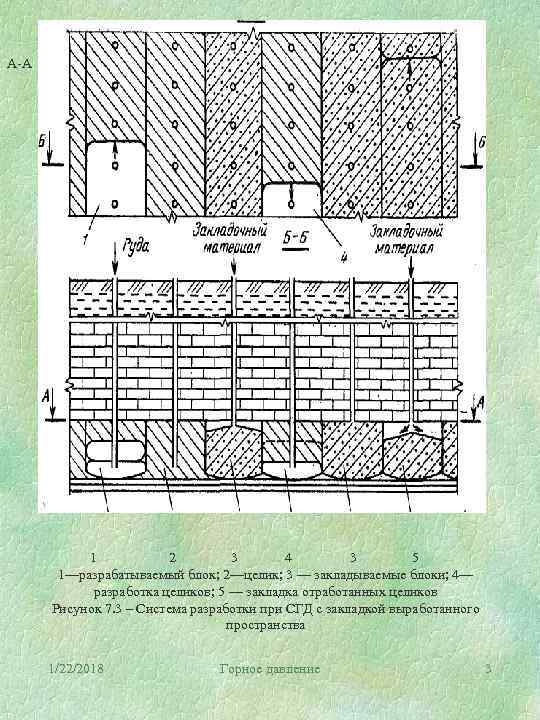

А-А 1 2 3 4 3 5 1—разрабатываемый блок; 2—целик; 3 — закладываемые блоки; 4— разработка целиков; 5 — закладка отработанных целиков Рисунок 7. 3 – Система разработки при СГД с закладкой выработанного пространства 1/22/2018 Горное давление 3

а—рядами (прямоугольные, шахматные); б— гексагональная ячейка; в — треугольная ячейка; скважины: 1 — откачные; 2 — эакачные; 3 — контур рудной залежи Рисунок 7. 4 – Системы расположения скважин 1/22/2018 Горное давление 4

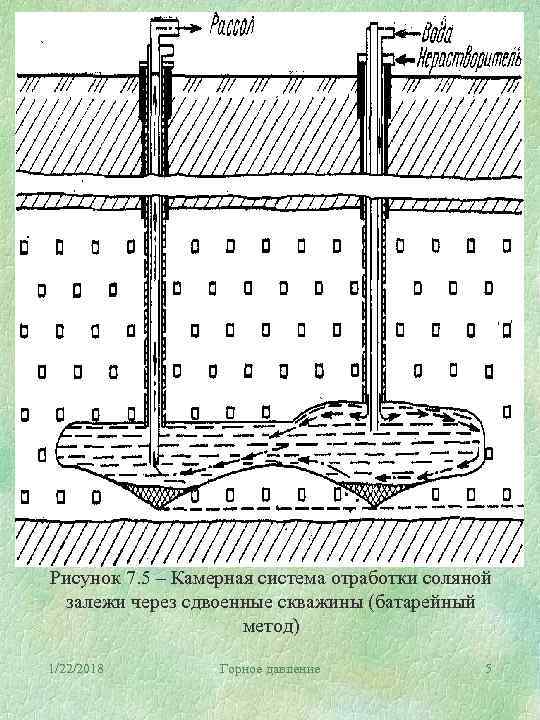

Рисунок 7. 5 – Камерная система отработки соляной залежи через сдвоенные скважины (батарейный метод) 1/22/2018 Горное давление 5

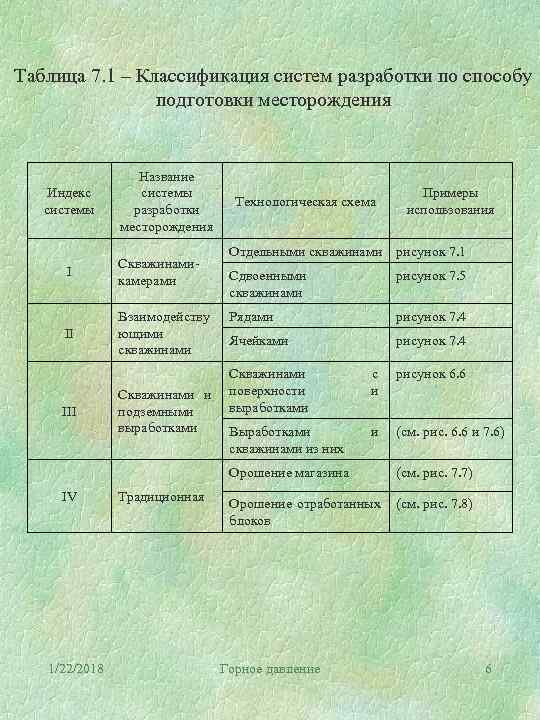

Таблица 7. 1 – Классификация систем разработки по способу подготовки месторождения Название Индекс системы Примеры Технологическая схема системы разработки использования месторождения Отдельными скважинами рисунок 7. 1 Скважинами- I Сдвоенными рисунок 7. 5 камерами скважинами Взаимодейству Рядами рисунок 7. 4 II ющими Ячейками рисунок 7. 4 скважинами Скважинами с рисунок 6. 6 Скважинами и поверхности и III подземными выработками Выработками и (см. рис. 6. 6 и 7. 6) скважинами из них Орошение магазина (см. рис. 7. 7) IV Традиционная Орошение отработанных (см. рис. 7. 8) блоков 1/22/2018 Горное давление 6

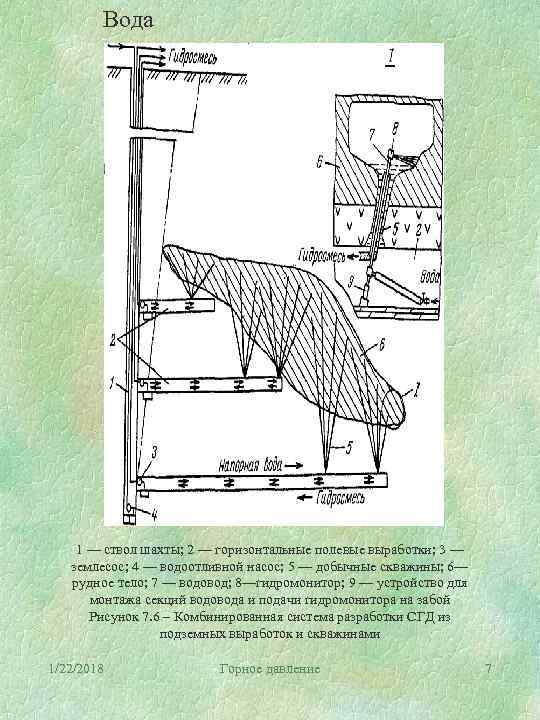

Вода 1 — ствол шахты; 2 — горизонтальные полевые выработки; 3 — землесос; 4 — водоотливной насос; 5 — добычные скважины; 6— рудное тело; 7 — водовод; 8—гидромонитор; 9 — устройство для монтажа секций водовода и подачи гидромонитора на забой Рисунок 7. 6 – Комбинированная система разработки СГД из подземных выработок и скважинами 1/22/2018 Горное давление 7

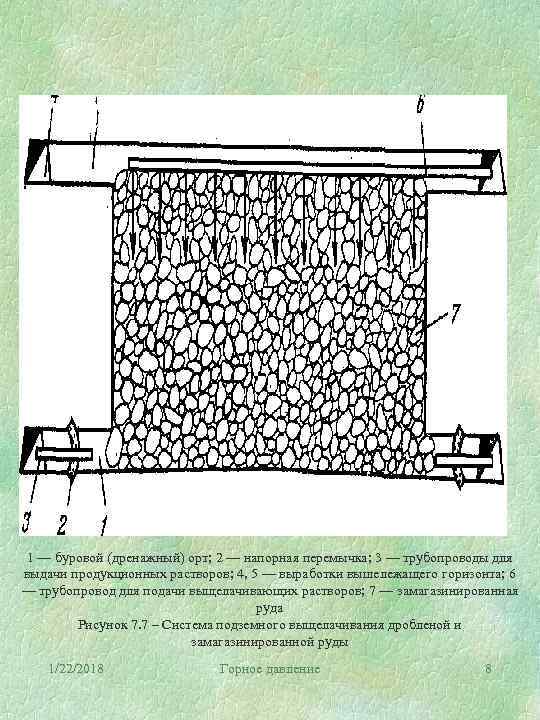

1 — буровой (дренажный) орт; 2 — напорная перемычка; 3 — трубопроводы для выдачи продукционных растворов; 4, 5 — выработки вышележащего горизонта; 6 — трубопровод для подачи выщелачивающих растворов; 7 — замагазинированная руда Рисунок 7. 7 – Система подземного выщелачивания дробленой и замагазинированной руды 1/22/2018 Горное давление 8

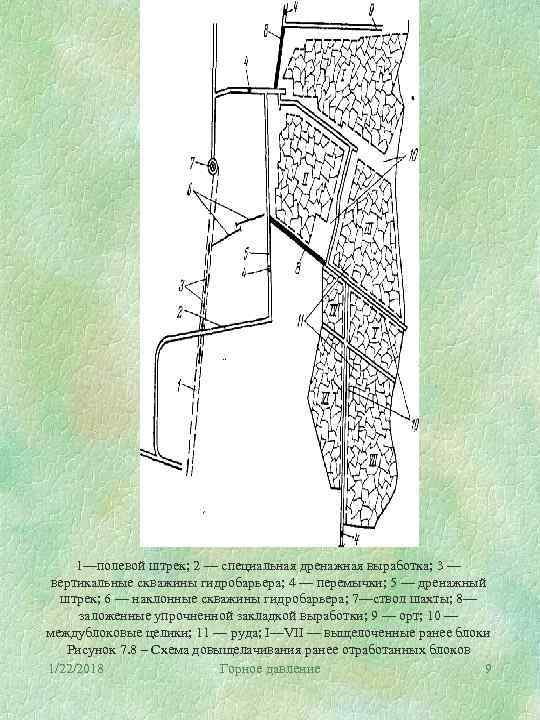

1—полевой штрек; 2 — специальная дренажная выработка; 3 — вертикальные скважины гидробарьера; 4 — перемычки; 5 — дренажный штрек; 6 — наклонные скважины гидробарьера; 7—ствол шахты; 8— заложенные упрочненной закладкой выработки; 9 — орт; 10 — междублоковые целики; 11 — руда; I—VII — выщелоченные ранее блоки Рисунок 7. 8 – Схема довыщелачивания ранее отработанных блоков 1/22/2018 Горное давление 9
