7. РЕГУЛИРОВАНИЕ ПНЕВМАТИЧЕСКИХ УСТАНОВОК С ПОРШНЕВЫМИ КОМПРЕССОРАМИ 7. РЕГУЛИРОВАНИЕ ПНЕВМАТИЧЕСКИХ УСТАНОВОК С ПОРШНЕВЫМИ КОМПРЕССОРАМИ

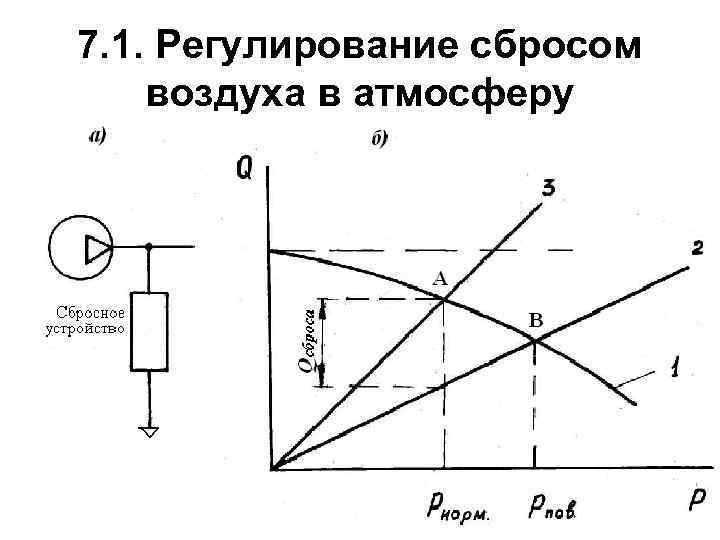

7. 1. Регулирование сбросом воздуха в атмосферу 7. 1. Регулирование сбросом воздуха в атмосферу

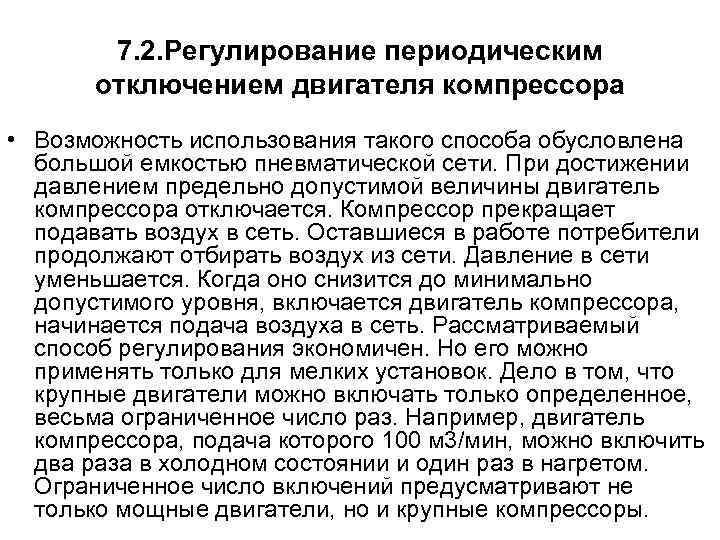

7. 2. Регулирование периодическим отключением двигателя компрессора • Возможность использования такого способа обусловлена большой 7. 2. Регулирование периодическим отключением двигателя компрессора • Возможность использования такого способа обусловлена большой емкостью пневматической сети. При достижении давлением предельно допустимой величины двигатель компрессора отключается. Компрессор прекращает подавать воздух в сеть. Оставшиеся в работе потребители продолжают отбирать воздух из сети. Давление в сети уменьшается. Когда оно снизится до минимально допустимого уровня, включается двигатель компрессора, начинается подача воздуха в сеть. Рассматриваемый способ регулирования экономичен. Но его можно применять только для мелких установок. Дело в том, что крупные двигатели можно включать только определенное, весьма ограниченное число раз. Например, двигатель компрессора, подача которого 100 м 3/мин, можно включить два раза в холодном состоянии и один раз в нагретом. Ограниченное число включений предусматривают не только мощные двигатели, но и крупные компрессоры.

7. 3. Регулирование изменением частоты вращения вала компрессора 7. 3. Регулирование изменением частоты вращения вала компрессора

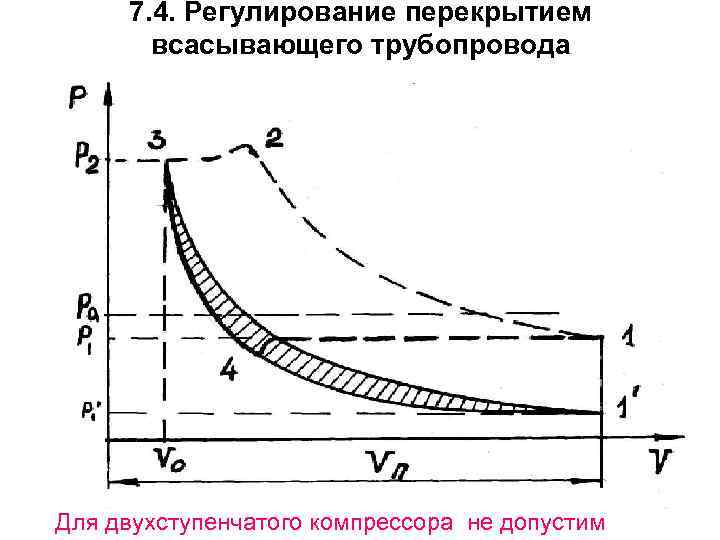

7. 4. Регулирование перекрытием всасывающего трубопровода Для двухступенчатого компрессора не допустим 7. 4. Регулирование перекрытием всасывающего трубопровода Для двухступенчатого компрессора не допустим

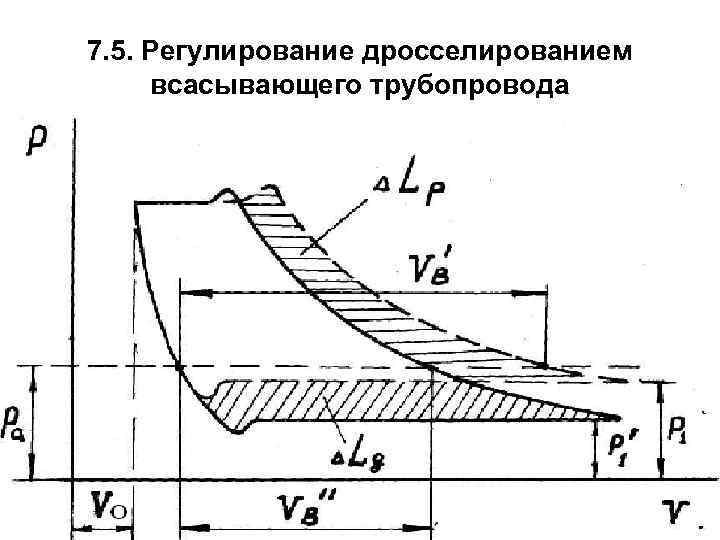

7. 5. Регулирование дросселированием всасывающего трубопровода 7. 5. Регулирование дросселированием всасывающего трубопровода

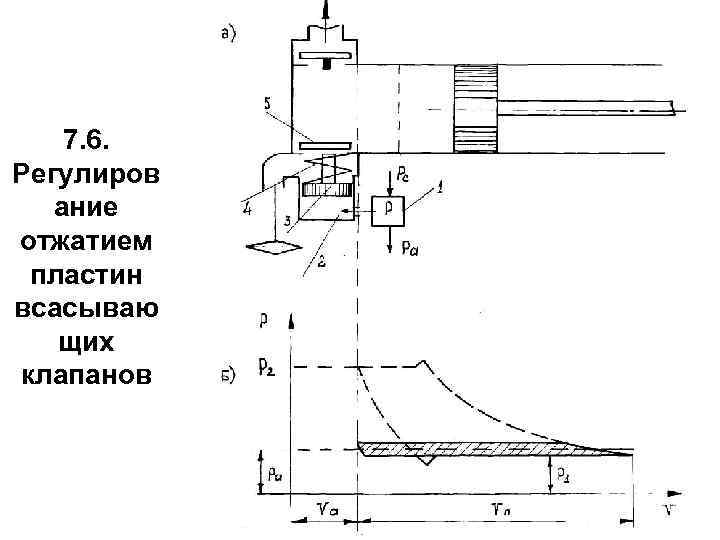

7. 6. Регулиров ание отжатием пластин всасываю щих клапанов 7. 6. Регулиров ание отжатием пластин всасываю щих клапанов

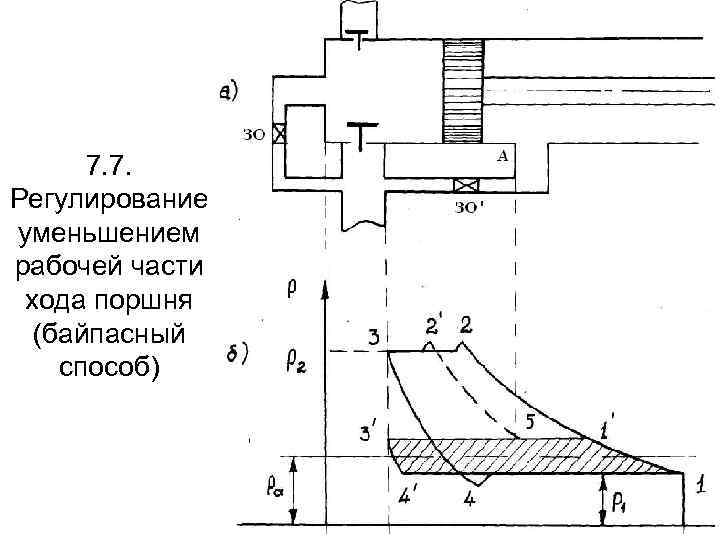

7. 7. Регулирование уменьшением рабочей части хода поршня (байпасный способ) 7. 7. Регулирование уменьшением рабочей части хода поршня (байпасный способ)

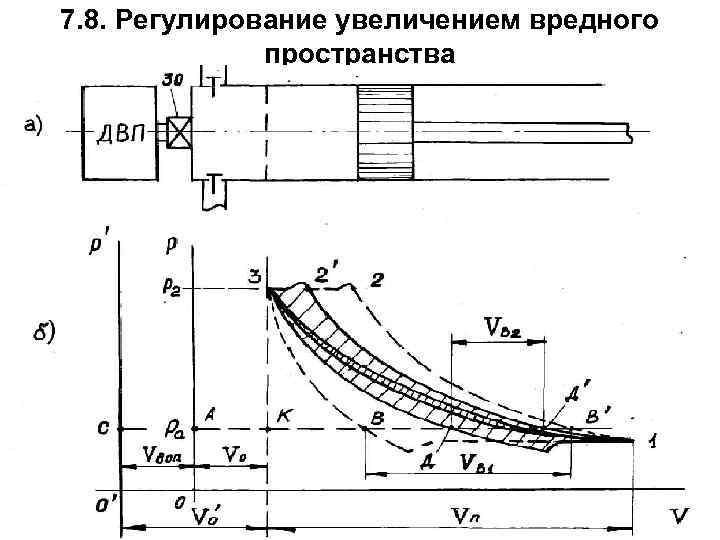

7. 8. Регулирование увеличением вредного пространства 7. 8. Регулирование увеличением вредного пространства

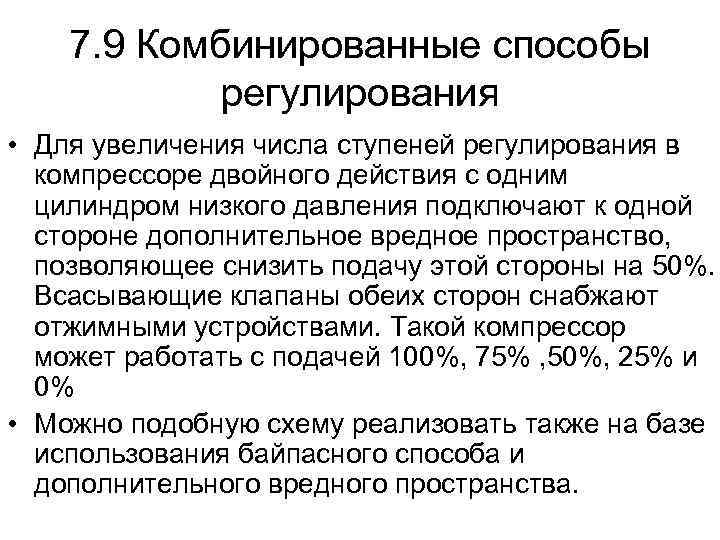

7. 9 Комбинированные способы регулирования • Для увеличения числа ступеней регулирования в компрессоре двойного 7. 9 Комбинированные способы регулирования • Для увеличения числа ступеней регулирования в компрессоре двойного действия с одним цилиндром низкого давления подключают к одной стороне дополнительное вредное пространство, позволяющее снизить подачу этой стороны на 50%. Всасывающие клапаны обеих сторон снабжают отжимными устройствами. Такой компрессор может работать с подачей 100%, 75% , 50%, 25% и 0% • Можно подобную схему реализовать также на базе использования байпасного способа и дополнительного вредного пространства.
