7. 3 Параллельная работа инвертора с выпрямителями Рисунок 7. 3. 1 – Параллельная работа выпрямителя UD и инвертора UZ

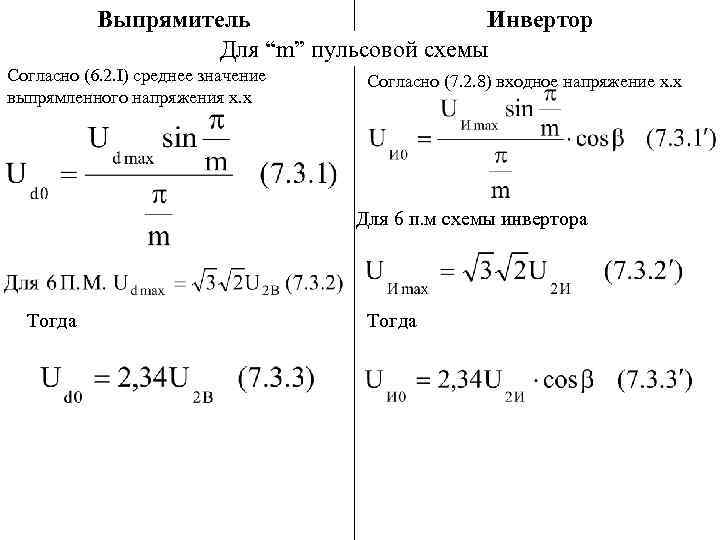

Выпрямитель Инвертор Для “m” пульсовой схемы Согласно (6. 2. I) среднее значение выпрямленного напряжения х. х Согласно (7. 2. 8) входное напряжение х. х Для 6 п. м схемы инвертора Тогда

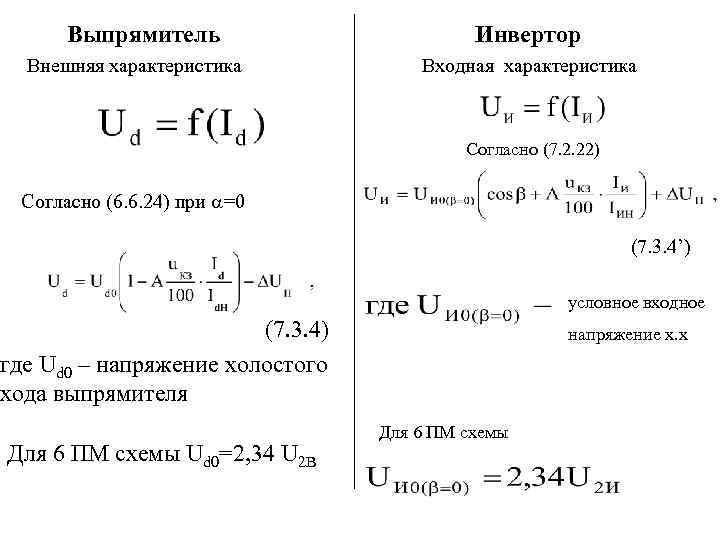

Выпрямитель Внешняя характеристика Инвертор Входная характеристика Согласно (7. 2. 22) Согласно (6. 6. 24) при =0 (7. 3. 4’) условное входное (7. 3. 4) где Ud 0 – напряжение холостого хода выпрямителя Для 6 ПМ схемы Ud 0=2, 34 U 2 B напряжение х. х Для 6 ПМ схемы
При различных соотношениях U 2 B и U 2 И внешние характеристики имеют вид при U 2 И=U 2 B при U 2 И=KИ • U 2 B при U 2 И>KИ • U 2 B Рисунок 7. 3. 2 – Внешние характеристики и ток циркуляции ВИП Ток циркуляции протекает между выпрямителем и инвертором из-за разности напряжений выпрямителя и инвертора Мгновенное значение Среднее значение

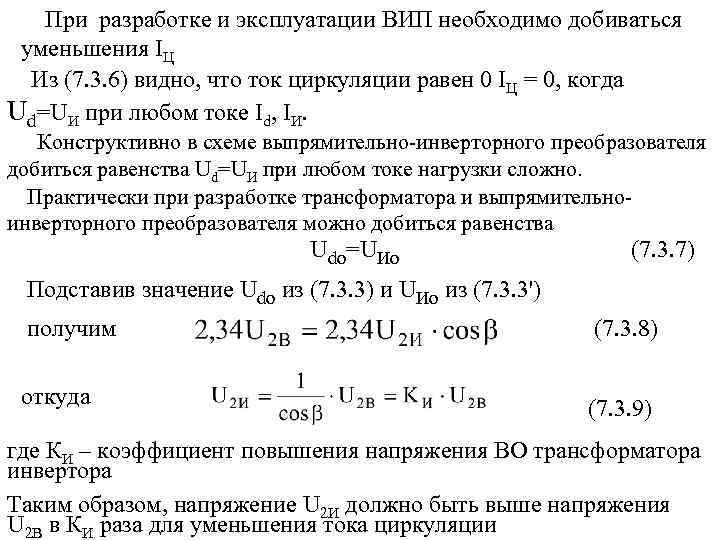

При разработке и эксплуатации ВИП необходимо добиваться уменьшения IЦ Из (7. 3. 6) видно, что ток циркуляции равен 0 IЦ = 0, когда Ud=UИ при любом токе Id, IИ. Конструктивно в схеме выпрямительно-инверторного преобразователя добиться равенства Ud=UИ при любом токе нагрузки сложно. Практически при разработке трансформатора и выпрямительноинверторного преобразователя можно добиться равенства Udо=UИо (7. 3. 7) Подставив значение Udо из (7. 3. 3) и UИо из (7. 3. 3') получим (7. 3. 8) откуда (7. 3. 9) где КИ – коэффициент повышения напряжения ВО трансформатора инвертора Таким образом, напряжение U 2 И должно быть выше напряжения U 2 B в КИ раза для уменьшения тока циркуляции
