7. 3 Метод заряда
7. 4 Метод Вызванной поляризации r=r(f) Фазовый сдвиг r Фазовый сдвиг=f(f) Остаточное напряжение
ВП во временной области Поляризуемость Заряжаемость Остаточное напряжение DUи DUп
ВП в частотной области частотный эффект rн rв f – фазовый угол на какой либо частоте Фазовый сдвиг=f(f)

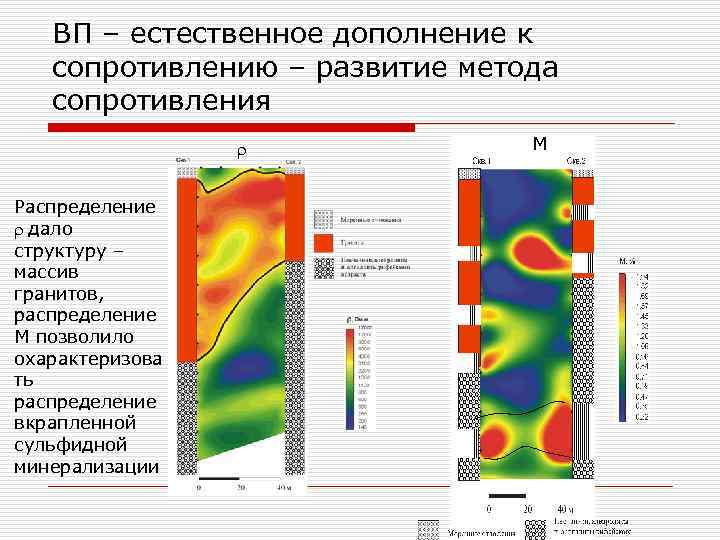

ВП – естественное дополнение к сопротивлению – развитие метода сопротивления r Распределение r дало структуру – массив гранитов, распределение М позволило охарактеризова ть распределение вкрапленной сульфидной минерализации M

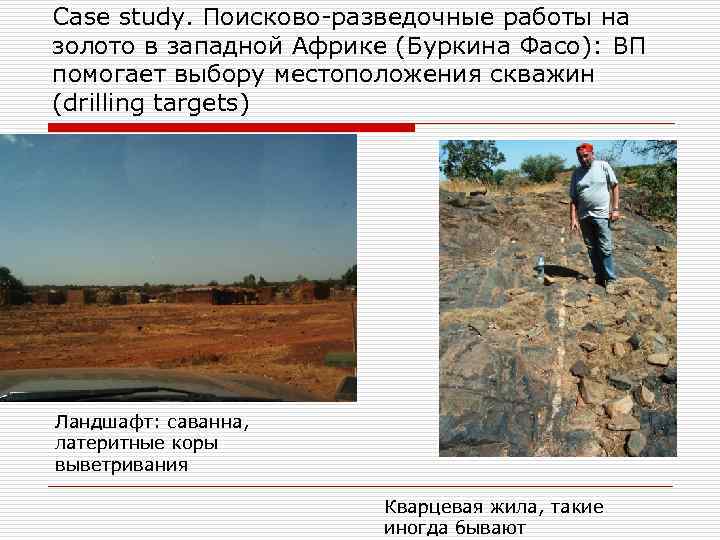

Case study. Поисково-разведочные работы на золото в западной Африке (Буркина Фасо): ВП помогает выбору местоположения скважин (drilling targets) Ландшафт: саванна, латеритные коры выветривания Кварцевая жила, такие иногда бывают

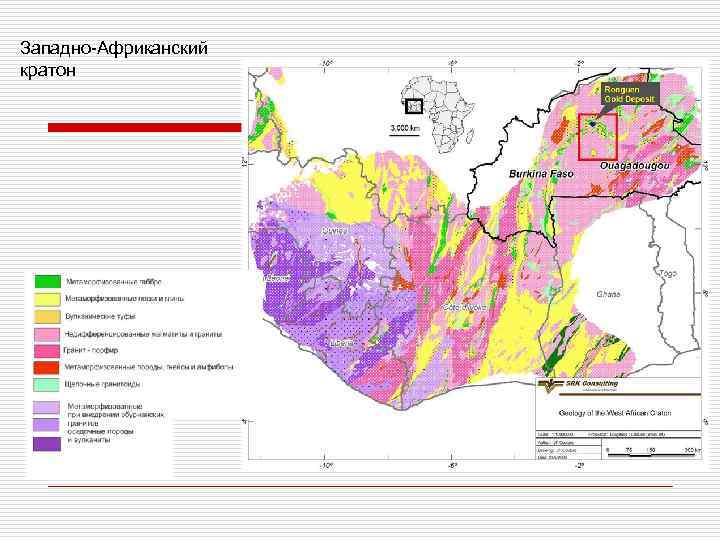

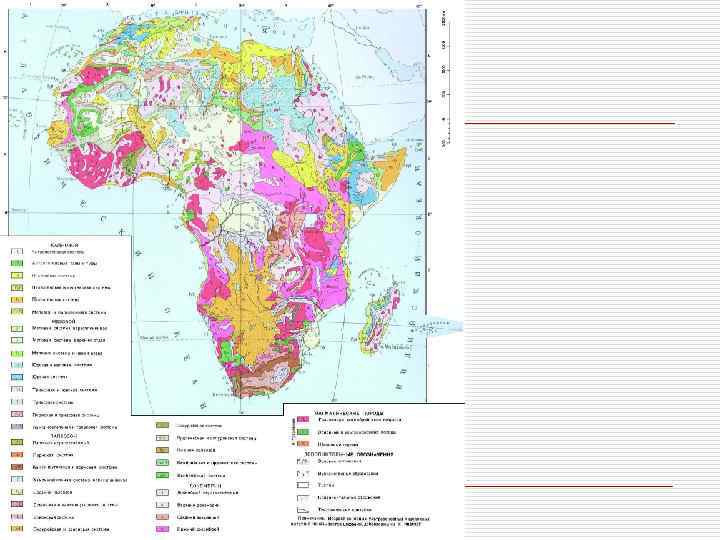

Западно-Африканский кратон

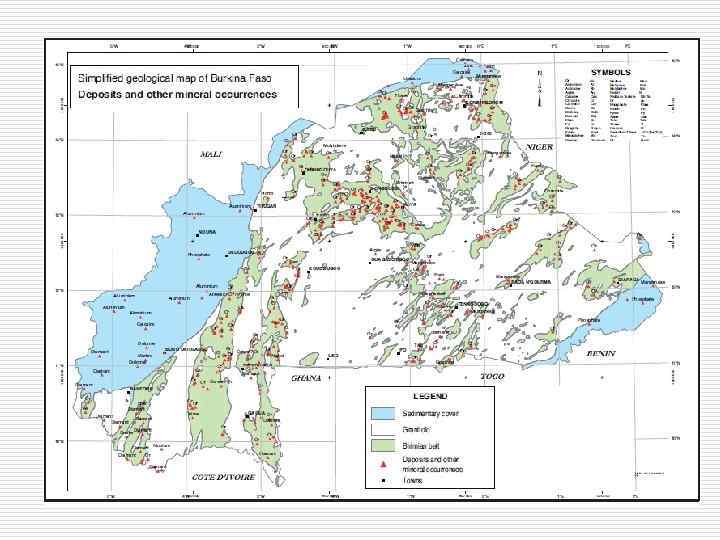

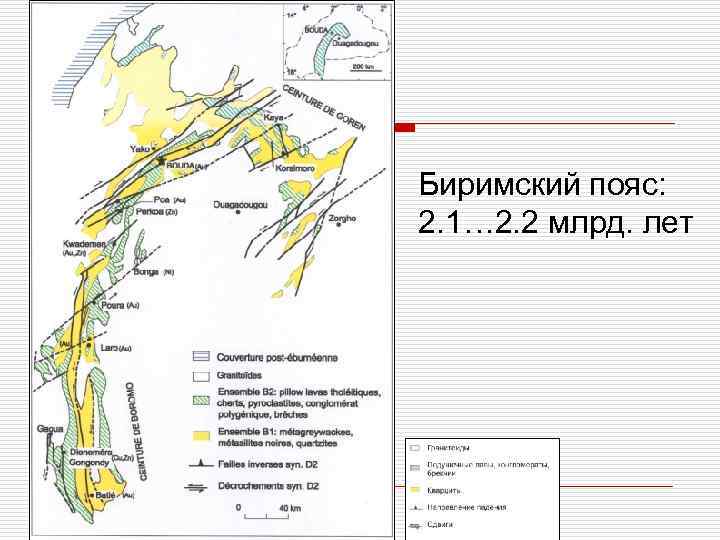

Биримский пояс: 2. 1… 2. 2 млрд. лет
10 км

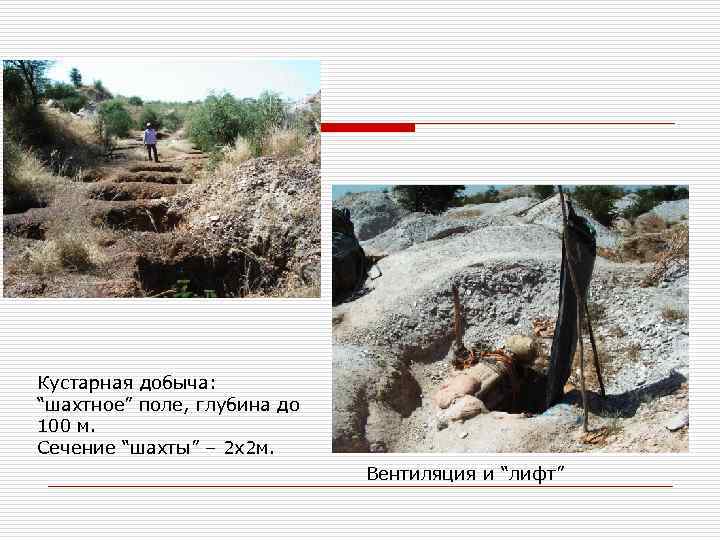

Кустарная добыча: “шахтное” поле, глубина до 100 м. Сечение “шахты” – 2 х2 м. Вентиляция и “лифт”
Промывка
Промывка и амальгамирование на ртути!!!

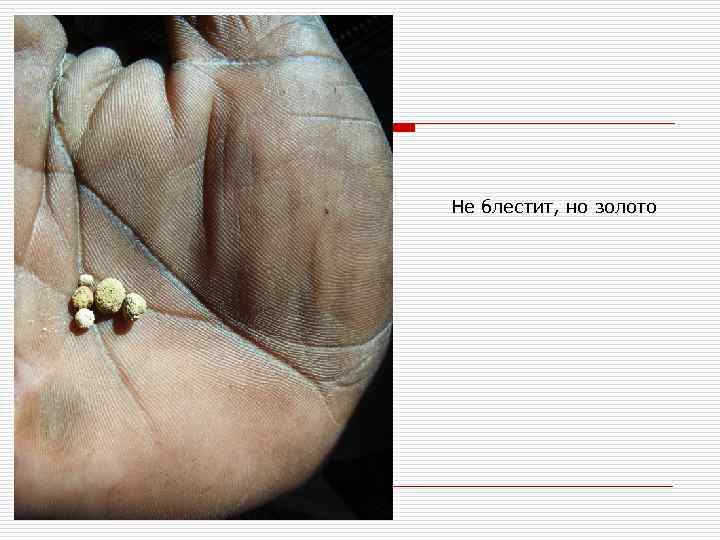

Не блестит, но золото

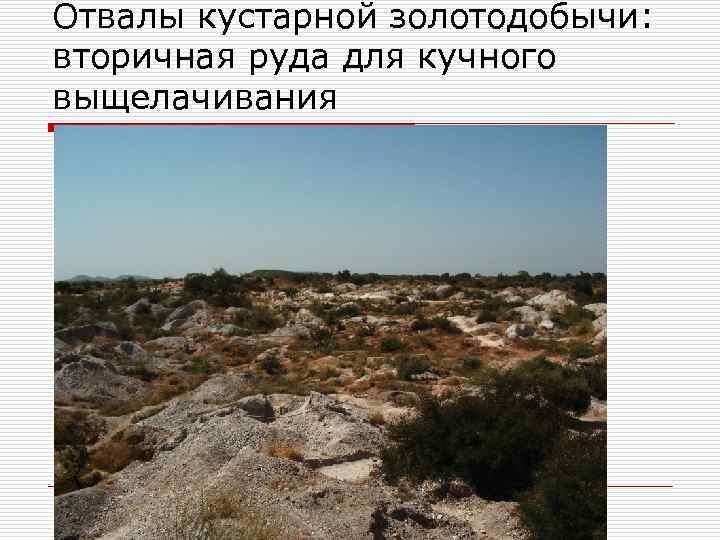

Отвалы кустарной золотодобычи: вторичная руда для кучного выщелачивания

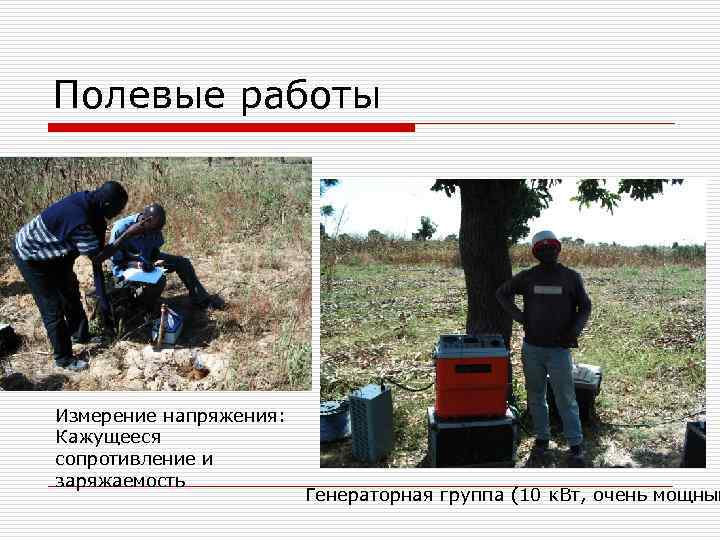

Полевые работы Измерение напряжения: Кажущееся сопротивление и заряжаемость Генераторная группа (10 к. Вт, очень мощный

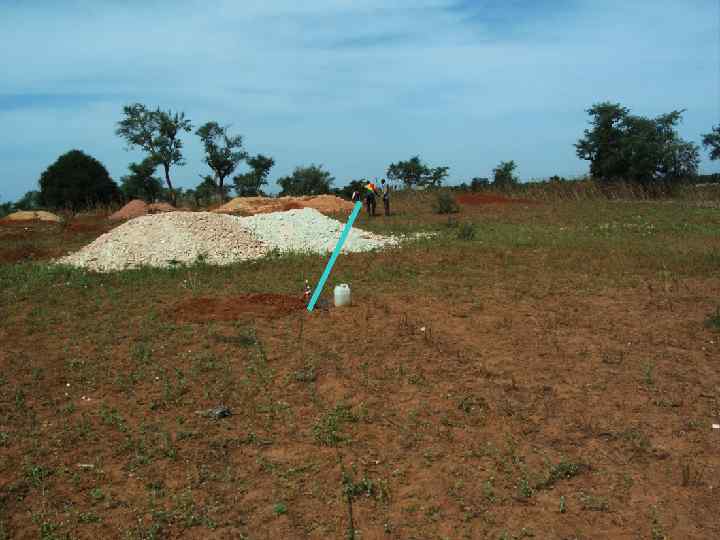

Вода для поливки электродов в латерите

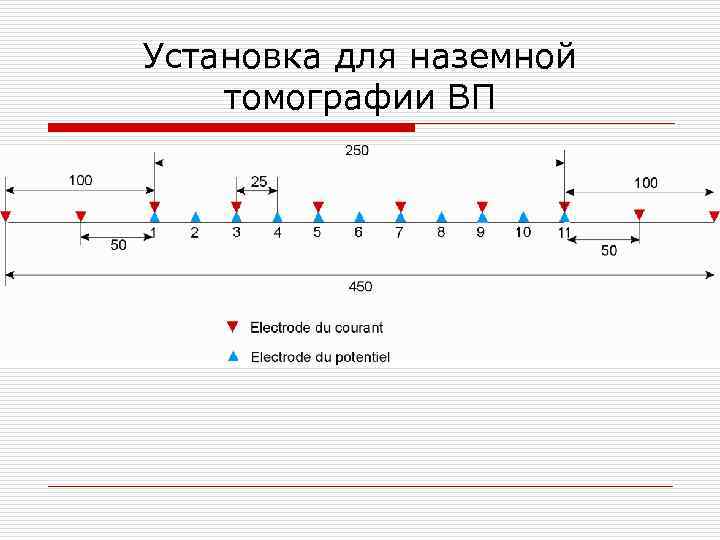

Установка для наземной томографии ВП

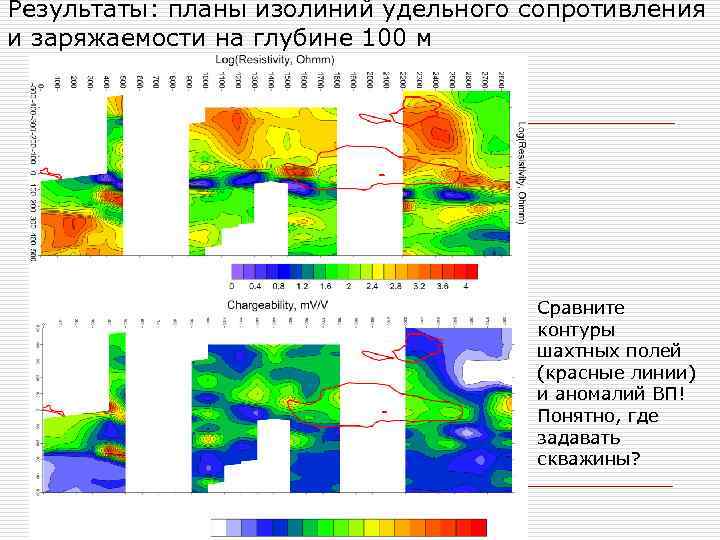

Результаты: планы изолиний удельного сопротивления и заряжаемости на глубине 100 м Сравните контуры шахтных полей (красные линии) и аномалий ВП! Понятно, где задавать скважины?
7. 5 Метод естественного поля o Виды полей o Способы измерения

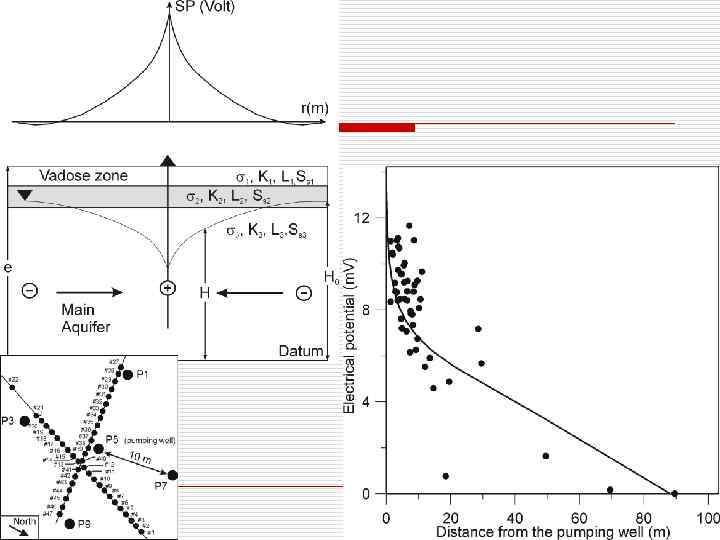

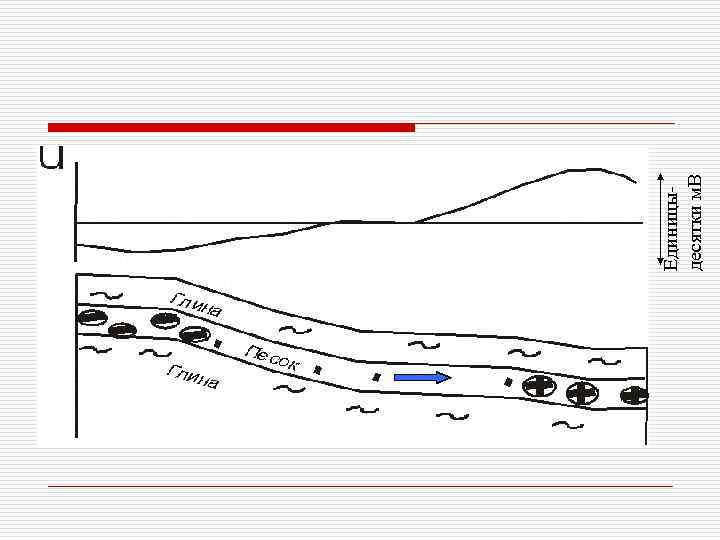

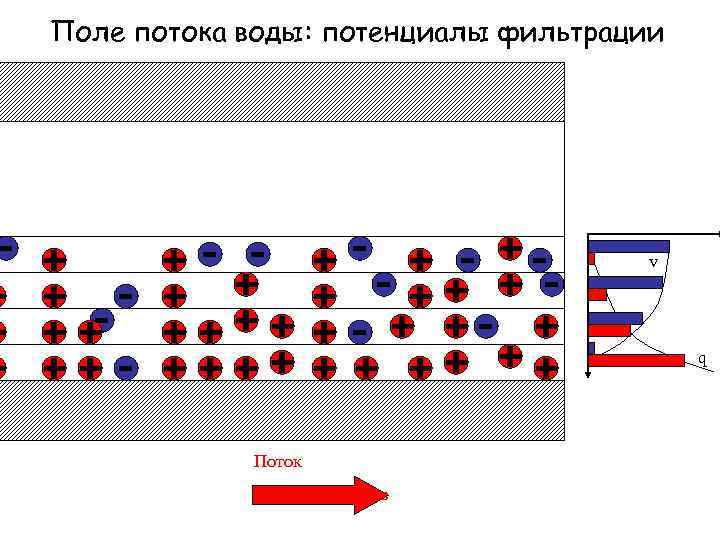

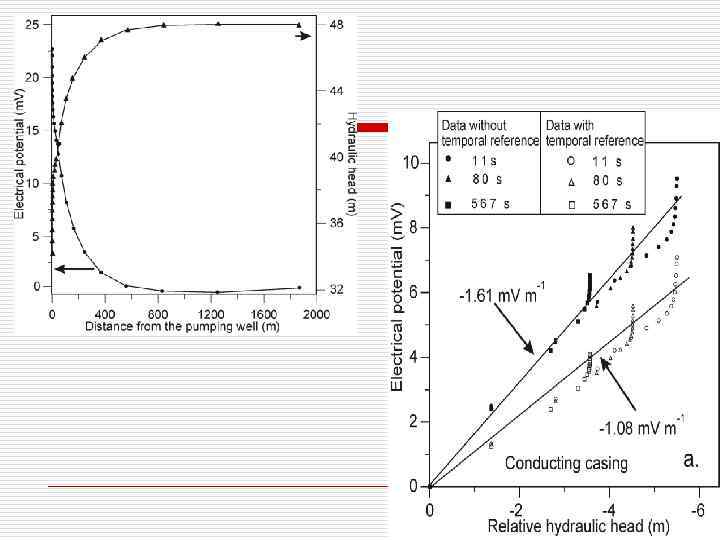

Поле потока воды: потенциалы фильтрации v q Поток -перепад напоров
Единицыдесятки м. В
Пример совместного анализа ВЭЗ и ЕП: дамба резервного (Шинкарского) пруда водоподводящей системы фонтанов Петергофа

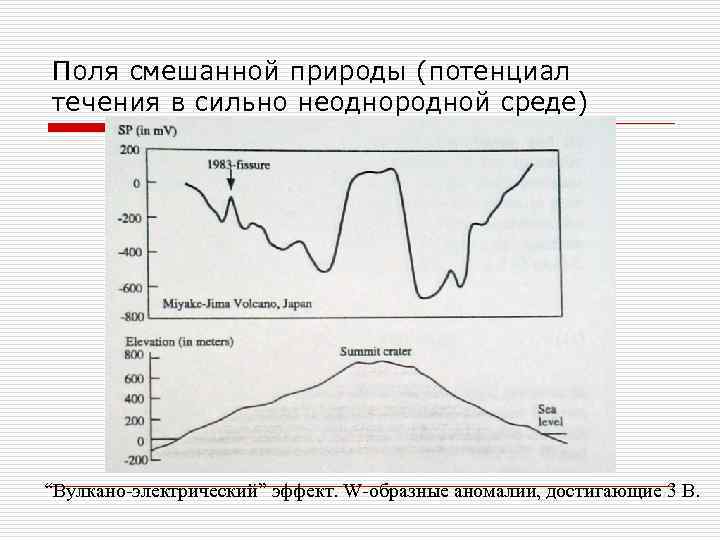

Поля смешанной природы (потенциал течения в сильно неоднородной среде) “Вулкано-электрический” эффект. W-образные аномалии, достигающие 3 В.

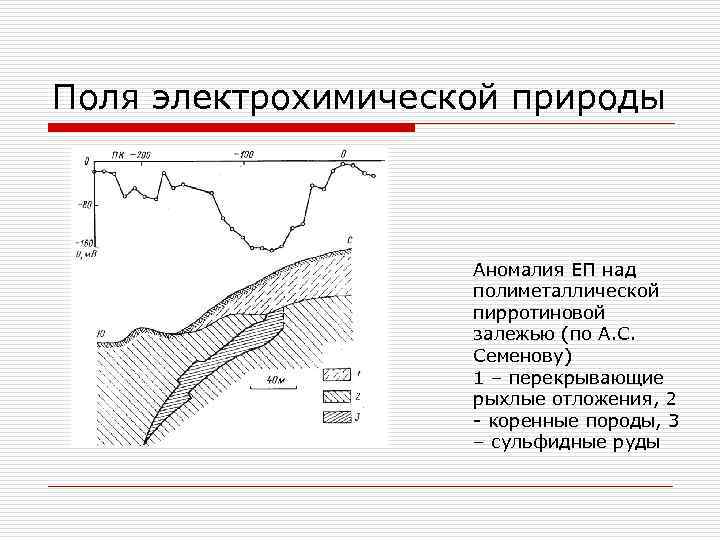

Поля электрохимической природы Аномалия ЕП над полиметаллической пирротиновой залежью (по А. С. Семенову) 1 – перекрывающие рыхлые отложения, 2 - коренные породы, 3 – сульфидные руды

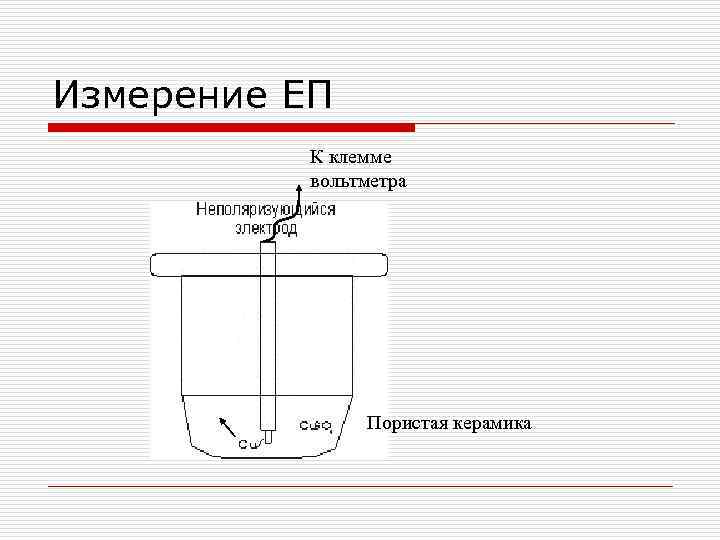

Измерение ЕП К клемме вольтметра Пористая керамика

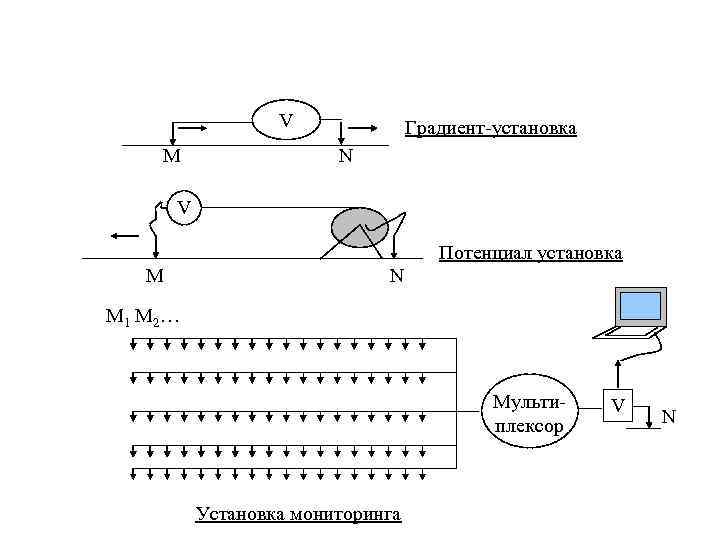

V M Градиент-установка N V Потенциал установка M N M 1 M 2 … Мультиплексор Установка мониторинга V N

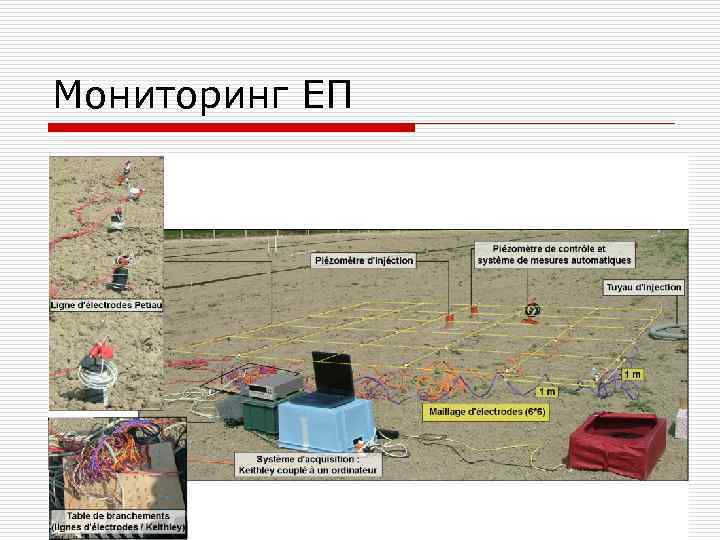

Мониторинг ЕП
