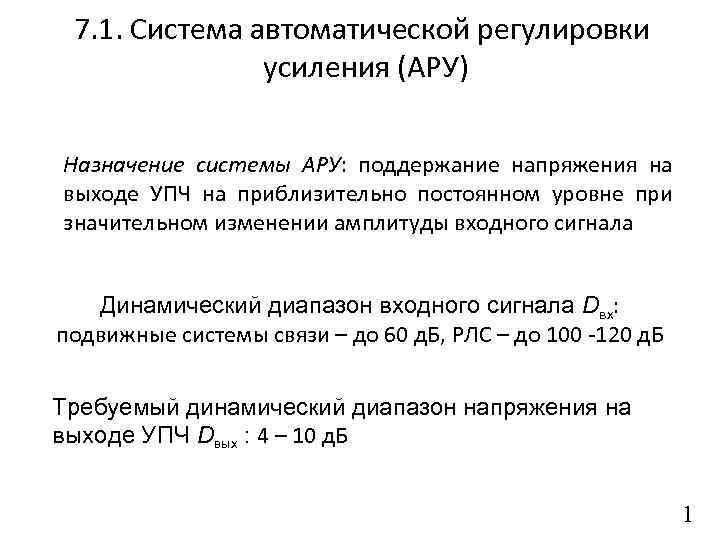

7. 1. Система автоматической регулировки усиления (АРУ) Назначение системы АРУ: поддержание напряжения на выходе 7. 1. Система автоматической регулировки усиления (АРУ) Назначение системы АРУ: поддержание напряжения на выходе УПЧ на приблизительно постоянном уровне при значительном изменении амплитуды входного сигнала Динамический диапазон входного сигнала Dвх: подвижные системы связи – до 60 д. Б, РЛС – до 100 -120 д. Б Требуемый динамический диапазон напряжения на выходе УПЧ Dвых : 4 – 10 д. Б 1

АРУ с регулировкой «назад» Амплитудная характеристика УПЧ 2 АРУ с регулировкой «назад» Амплитудная характеристика УПЧ 2

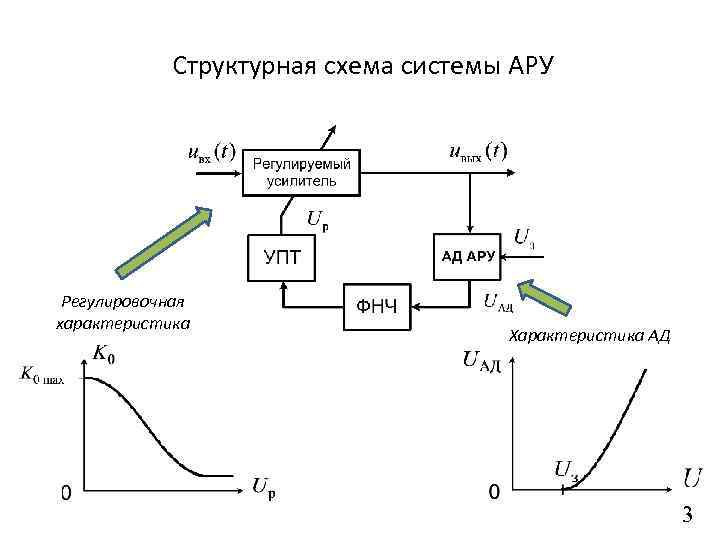

Структурная схема системы АРУ Регулировочная характеристика Характеристика АД 3 Структурная схема системы АРУ Регулировочная характеристика Характеристика АД 3

Математическая модель в статическом режиме Амплитудная характеристика Обратная зависимость: 4 Математическая модель в статическом режиме Амплитудная характеристика Обратная зависимость: 4

Построение амплитудной характеристики детекторная характеристика регулировочная характеристика амплитудная характеристика 5 Построение амплитудной характеристики детекторная характеристика регулировочная характеристика амплитудная характеристика 5

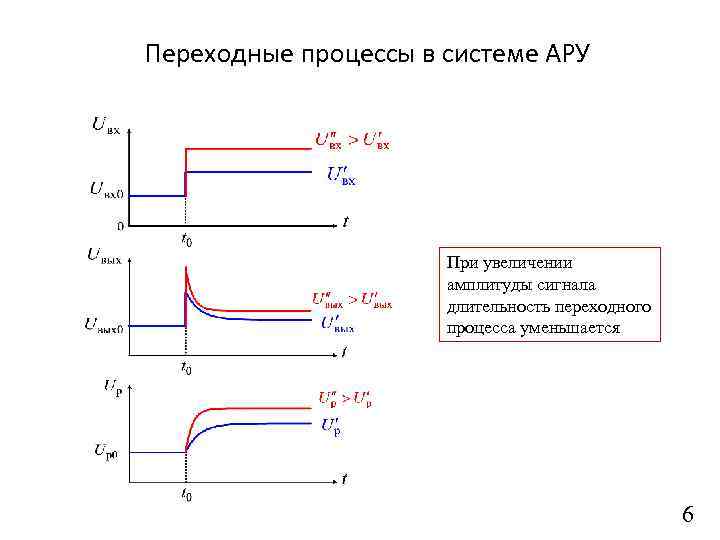

Переходные процессы в системе АРУ При увеличении амплитуды сигнала длительность переходного процесса уменьшается 6 Переходные процессы в системе АРУ При увеличении амплитуды сигнала длительность переходного процесса уменьшается 6

7. 2. Система автоматической подстройки частоты (АПЧ) гетеродина Назначение: управление частотой гетеродинного колебания таким 7. 2. Система автоматической подстройки частоты (АПЧ) гетеродина Назначение: управление частотой гетеродинного колебания таким образом, чтобы промежуточная частота fп была равной или близкой к номинальному значению fп 0, на которое настроен УПЧ Структура системы АПЧ 7

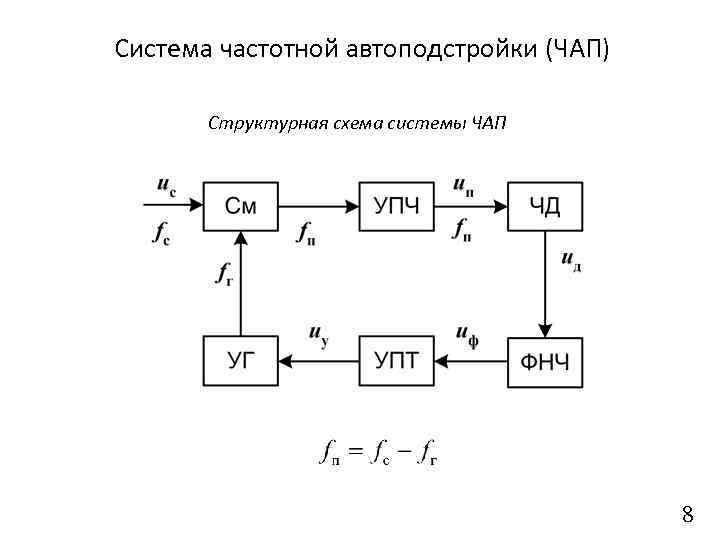

Система частотной автоподстройки (ЧАП) Структурная схема системы ЧАП 8 Система частотной автоподстройки (ЧАП) Структурная схема системы ЧАП 8

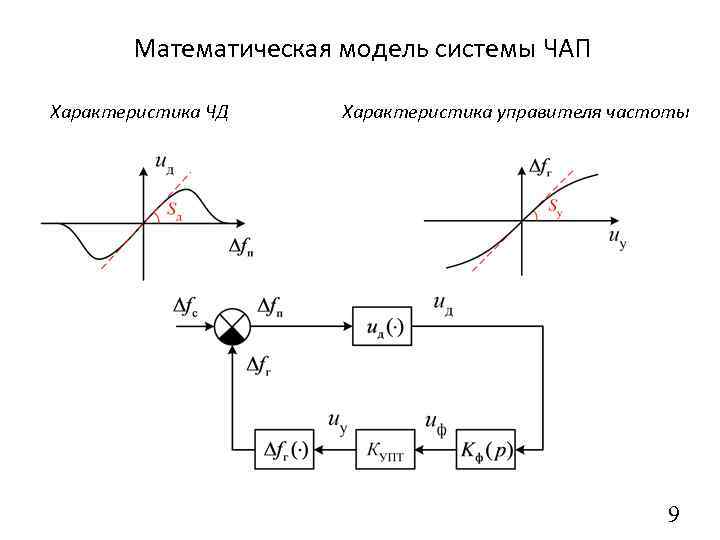

Математическая модель системы ЧАП Характеристика ЧД Характеристика управителя частоты 9 Математическая модель системы ЧАП Характеристика ЧД Характеристика управителя частоты 9

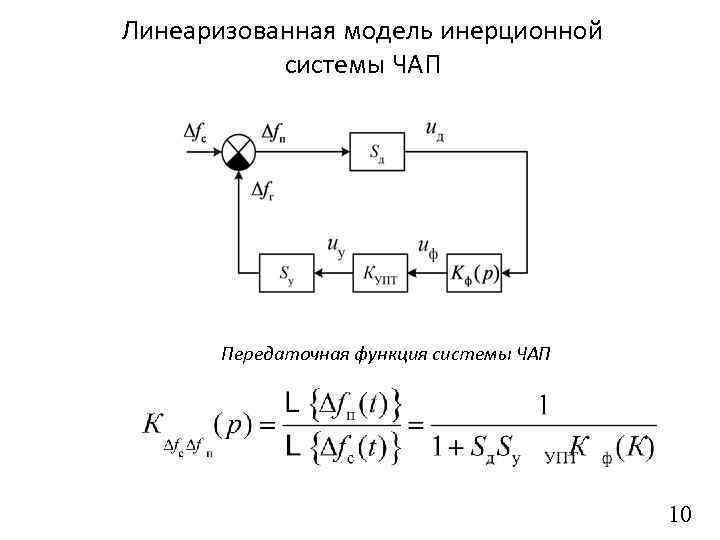

Линеаризованная модель инерционной системы ЧАП Передаточная функция системы ЧАП 10 Линеаризованная модель инерционной системы ЧАП Передаточная функция системы ЧАП 10

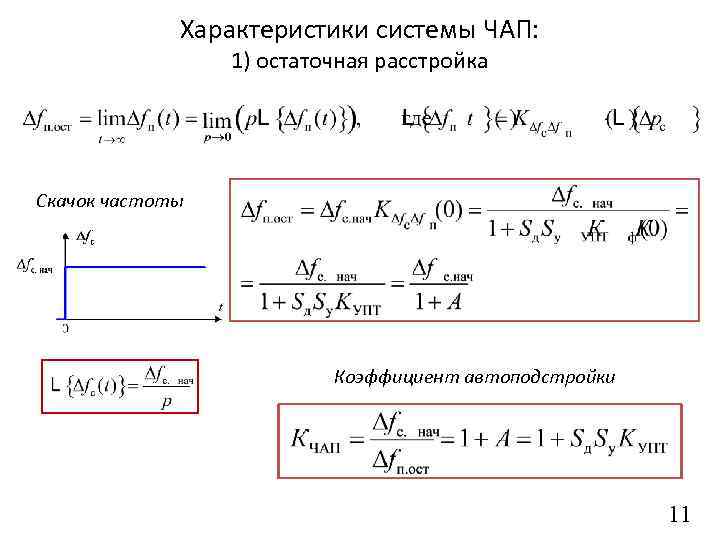

Характеристики системы ЧАП: 1) остаточная расстройка Скачок частоты Коэффициент автоподстройки 11 Характеристики системы ЧАП: 1) остаточная расстройка Скачок частоты Коэффициент автоподстройки 11

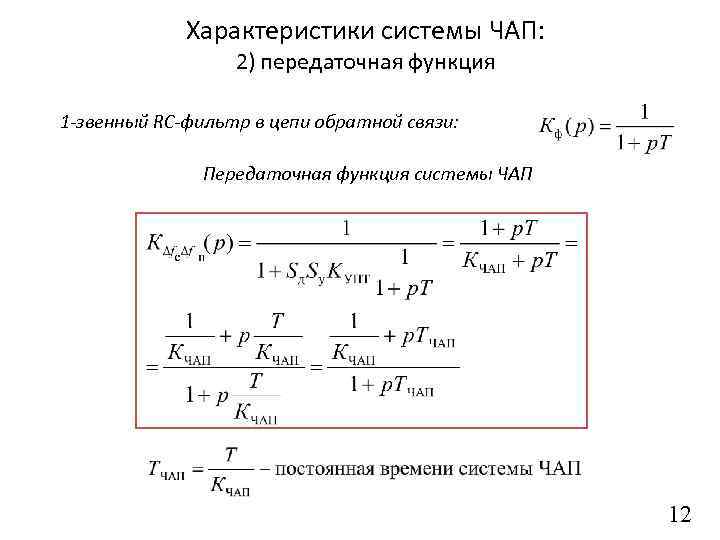

Характеристики системы ЧАП: 2) передаточная функция 1 -звенный RC-фильтр в цепи обратной связи: Передаточная Характеристики системы ЧАП: 2) передаточная функция 1 -звенный RC-фильтр в цепи обратной связи: Передаточная функция системы ЧАП 12

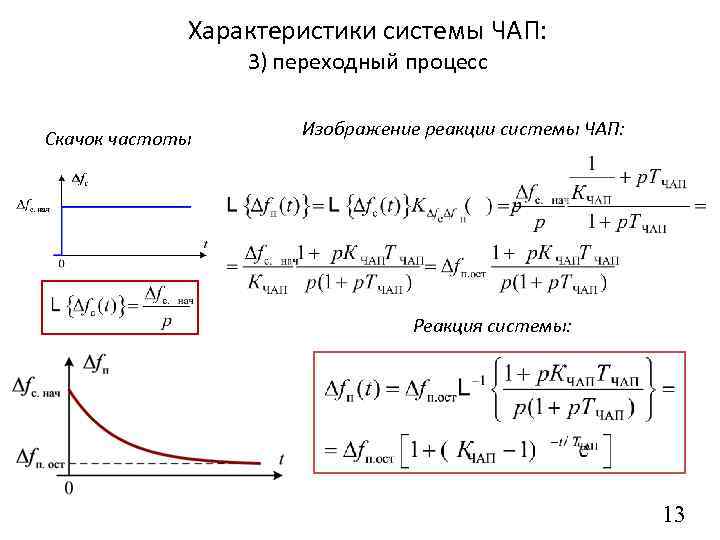

Характеристики системы ЧАП: 3) переходный процесс Скачок частоты Изображение реакции системы ЧАП: Реакция системы: Характеристики системы ЧАП: 3) переходный процесс Скачок частоты Изображение реакции системы ЧАП: Реакция системы: 13

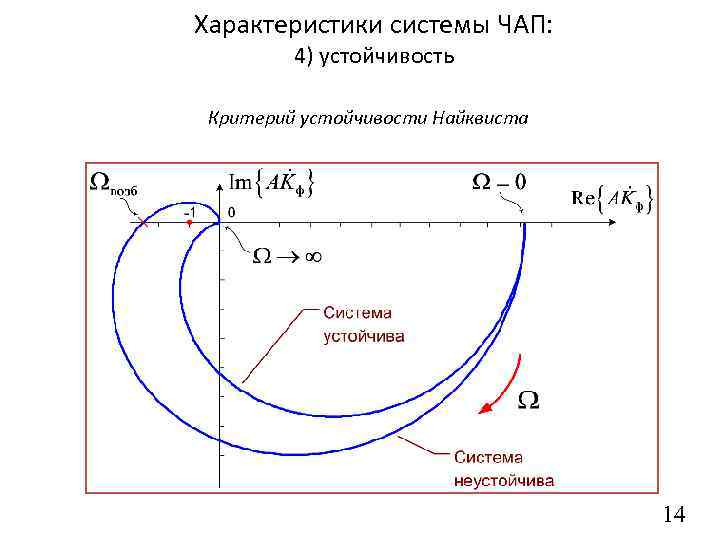

Характеристики системы ЧАП: 4) устойчивость Критерий устойчивости Найквиста 14 Характеристики системы ЧАП: 4) устойчивость Критерий устойчивости Найквиста 14

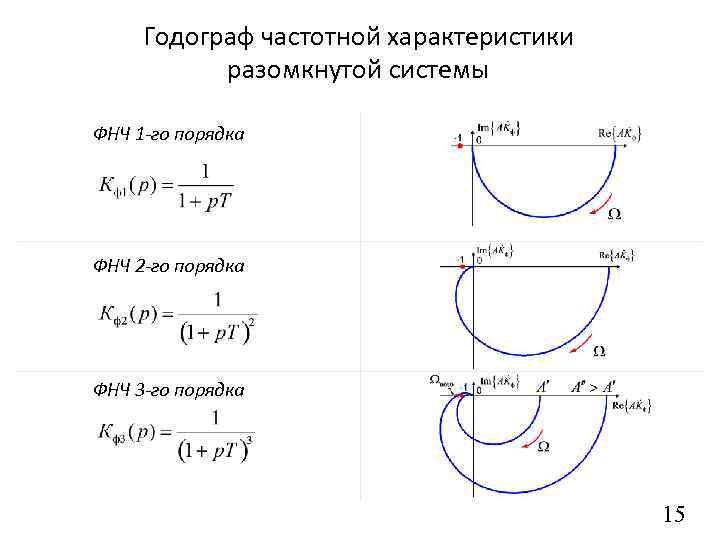

Годограф частотной характеристики разомкнутой системы ФНЧ 1 -го порядка ФНЧ 2 -го порядка ФНЧ Годограф частотной характеристики разомкнутой системы ФНЧ 1 -го порядка ФНЧ 2 -го порядка ФНЧ 3 -го порядка 15

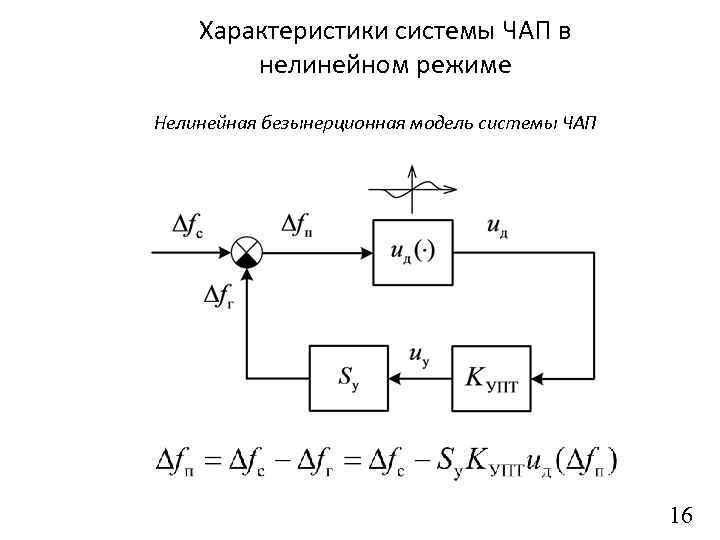

Характеристики системы ЧАП в нелинейном режиме Нелинейная безынерционная модель системы ЧАП 16 Характеристики системы ЧАП в нелинейном режиме Нелинейная безынерционная модель системы ЧАП 16

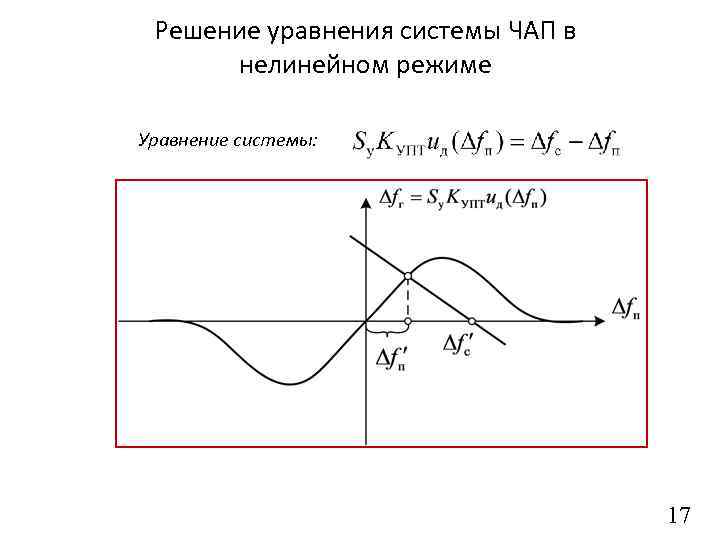

Решение уравнения системы ЧАП в нелинейном режиме Уравнение системы: 17 Решение уравнения системы ЧАП в нелинейном режиме Уравнение системы: 17

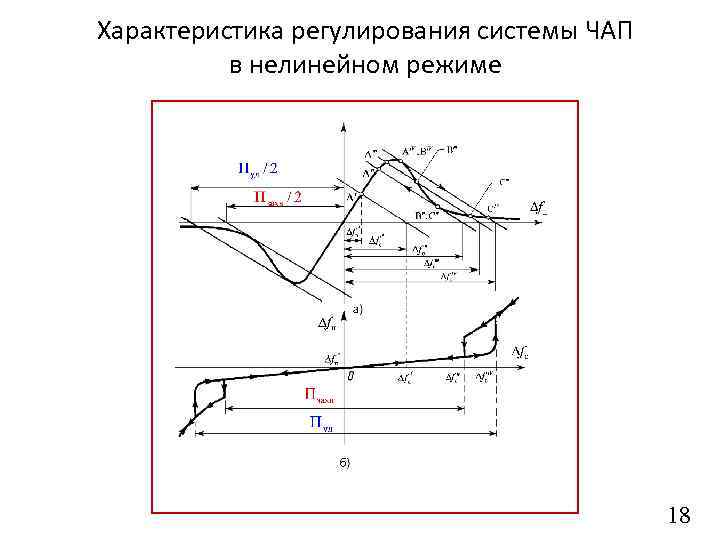

Характеристика регулирования системы ЧАП в нелинейном режиме 18 Характеристика регулирования системы ЧАП в нелинейном режиме 18
