6. Методы количественного анализа микроструктур металлов и сплавов

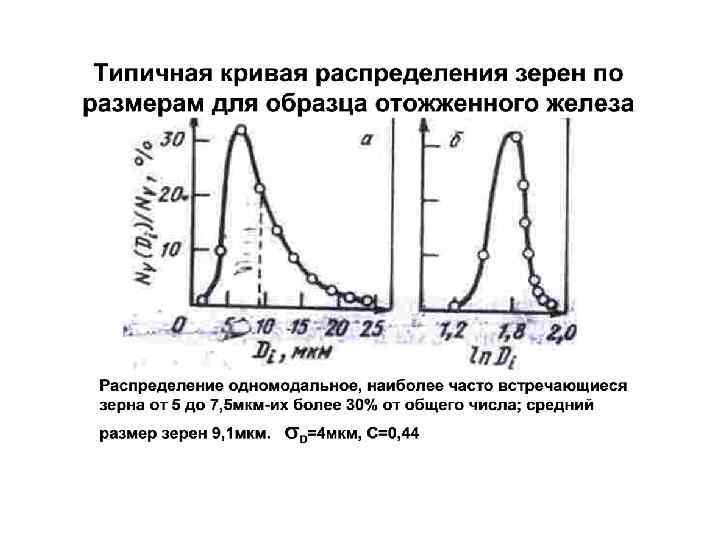

Методика оценки пористости и размера пор в керамическом слое метод случайных секущих l 1 l 2 l 1 L 1 l 3 L 2 l 3 l 1 l 2 L 4 l 1 L 5 l 1 l 2 L 3 l 2 L 6 l 3 l 4 l 1 l 5 l 2 Исследования проводились на микроскопе «Неофот» при увеличении 200 x. Методом случайных секущих определяют размер пор (диаметр) l, рассматривая объемное содержание пор (пористость) как отношение суммарной длины пор, попавших на поры, к общей длине секущих линий L. Объемное содержание структурной составляющей находят по формуле: L 7 L 8 где - суммарная длина отрезков случайных секущей; L – Длина случайно проверенной секущей.

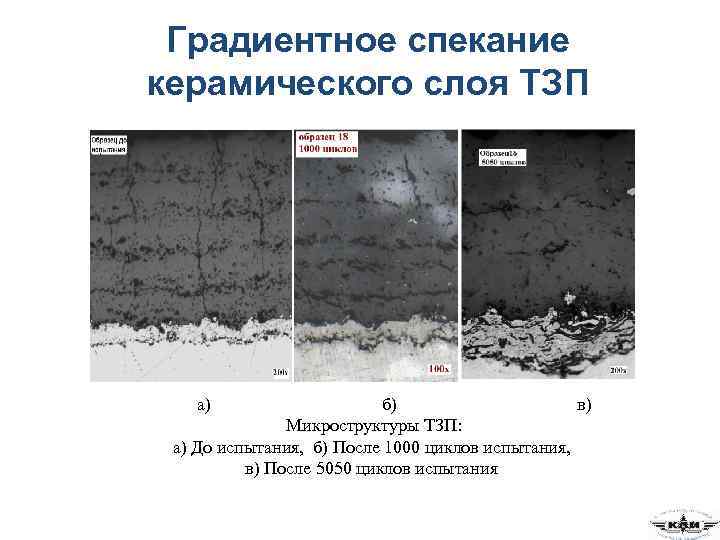

Градиентное спекание керамического слоя ТЗП а) б) в) Микроструктуры ТЗП: а) До испытания, б) После 1000 циклов испытания, в) После 5050 циклов испытания

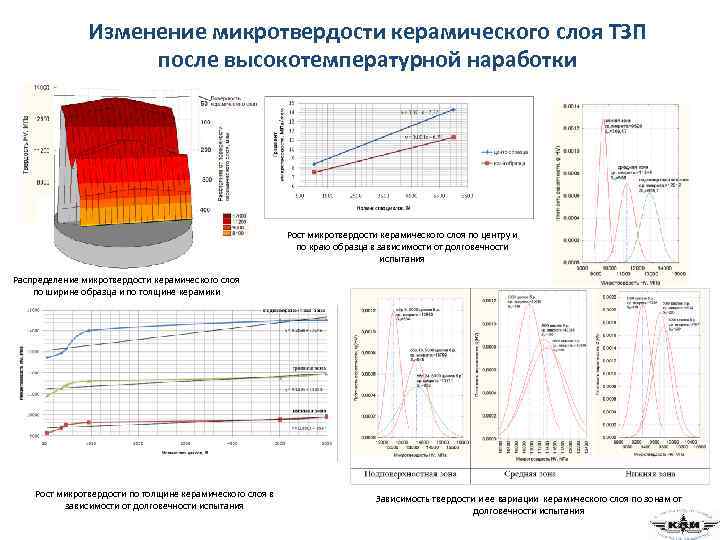

Изменение микротвердости керамического слоя ТЗП после высокотемпературной наработки Рост микротвердости керамического слоя по центру и по краю образца в зависимости от долговечности испытания Распределение микротвердости керамического слоя по ширине образца и по толщине керамики Рост микротвердости по толщине керамического слоя в зависимости от долговечности испытания Зависимость твердости и ее вариации керамического слоя по зонам от долговечности испытания

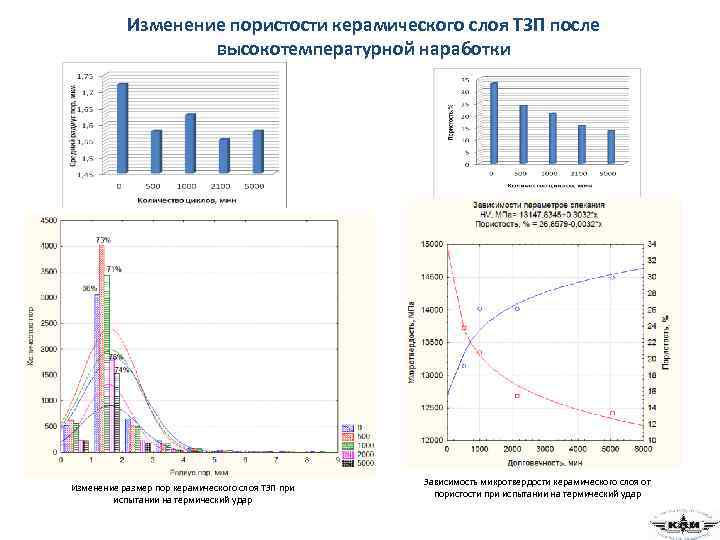

Изменение пористости керамического слоя ТЗП после высокотемпературной наработки Изменение размер пор керамического слоя ТЗП при испытании на термический удар Зависимость микротвердости керамического слоя от пористости при испытании на термический удар
