6. Инклинометрия скважин Инклинометры Автономные Забойные Опускаемые на кабеле Направленное бурение нефтяных и газовых скважин 52

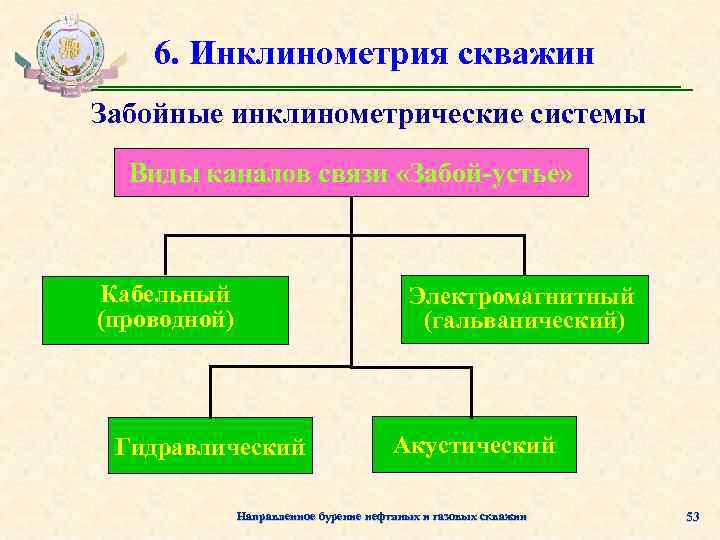

6. Инклинометрия скважин Забойные инклинометрические системы Виды каналов связи «Забой-устье» Кабельный (проводной) Электромагнитный (гальванический) Гидравлический Акустический Направленное бурение нефтяных и газовых скважин 53

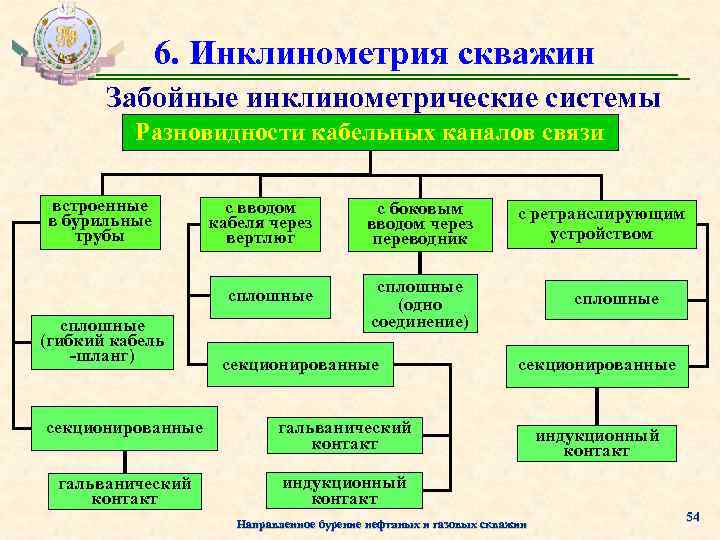

6. Инклинометрия скважин Забойные инклинометрические системы Разновидности кабельных каналов связи встроенные в бурильные трубы с боковым вводом через переводник сплошные (гибкий кабель -шланг) с вводом кабеля через вертлюг сплошные (одно соединение) секционированные сплошные секционированные гальванический контакт с ретранслирующим устройством индукционный контакт Направленное бурение нефтяных и газовых скважин индукционный контакт 54
6. Инклинометрия скважин Забойные инклинометрические системы Схема кабельных каналов связи «Забой-устье» 1 - долото; 2 - скважинный прибор; 3 - резьбовое соединение труб; 4 - провод; 5 - контактное устройство; 6 - наземный прибор; 7 - вертлюг; 8 - лебедка для подъема провода; 9 - сбросовый провод; 10 - вывод провода через резьбовое соединение; 11 - ретранслирующее устройство. Направленное бурение нефтяных и газовых скважин 55

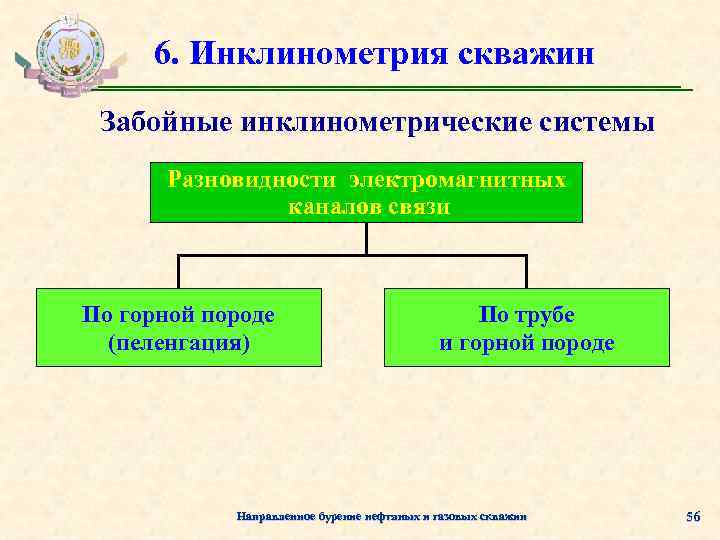

6. Инклинометрия скважин Забойные инклинометрические системы Разновидности электромагнитных каналов связи По горной породе (пеленгация) По трубе и горной породе Направленное бурение нефтяных и газовых скважин 56
6. Инклинометрия скважин Забойные инклинометрические системы 2 1 4 3 7 5 8 6 Блок - схема инклинометрической системы ЗИС - 4 1 - приемник; 2 - табло; 3 - ЦПУ; 4 - генератор; 5 - разделитель; 6 - датчики; 7 - передающий блок; 8 - измерительный блок. Направленное бурение нефтяных и газовых скважин 57

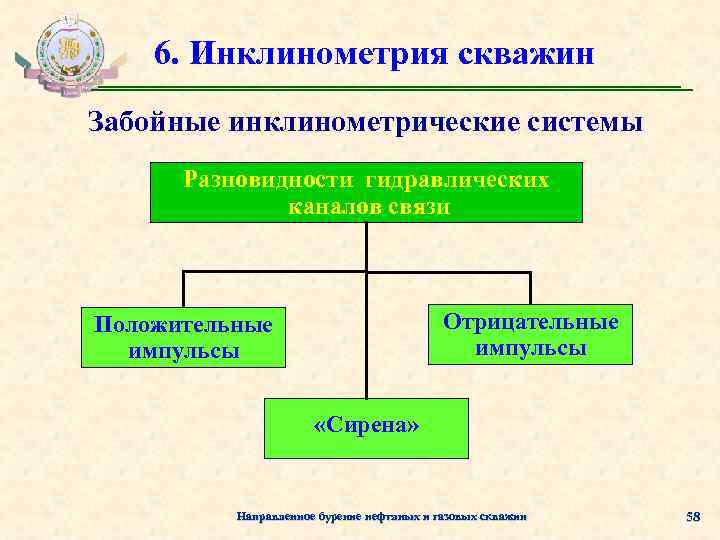

6. Инклинометрия скважин Забойные инклинометрические системы Разновидности гидравлических каналов связи Отрицательные импульсы Положительные импульсы «Сирена» Направленное бурение нефтяных и газовых скважин 58

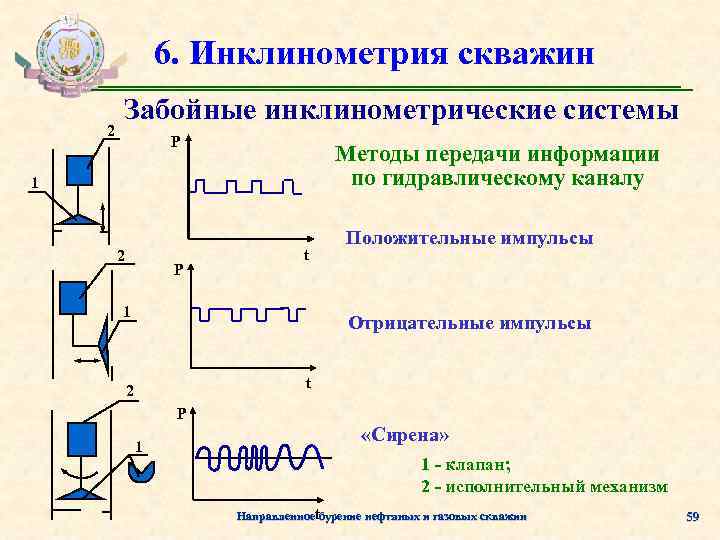

6. Инклинометрия скважин 2 Забойные инклинометрические системы P Методы передачи информации по гидравлическому каналу 1 2 P t 1 Положительные импульсы Отрицательные импульсы t 2 P 1 «Сирена» 1 - клапан; 2 - исполнительный механизм Направленноеtбурение нефтяных и газовых скважин 59

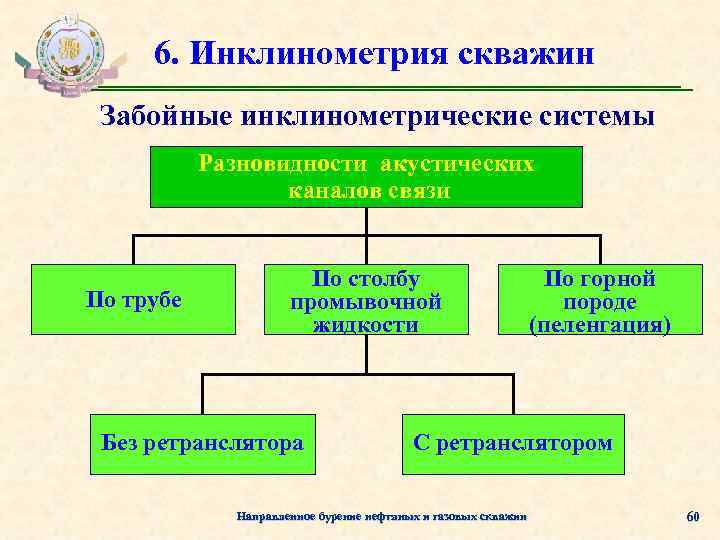

6. Инклинометрия скважин Забойные инклинометрические системы Разновидности акустических каналов связи По трубе По столбу промывочной жидкости Без ретранслятора По горной породе (пеленгация) С ретранслятором Направленное бурение нефтяных и газовых скважин 60

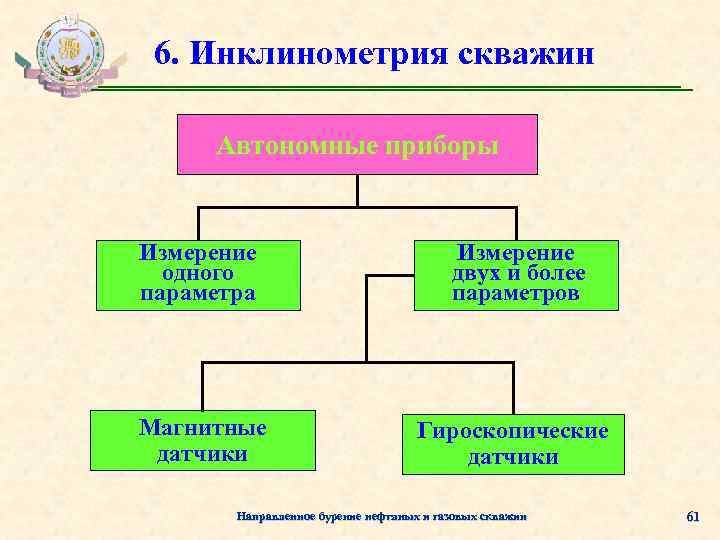

6. Инклинометрия скважин Автономные приборы Измерение одного параметра Измерение двух и более параметров Магнитные датчики Гироскопические датчики Направленное бурение нефтяных и газовых скважин 61

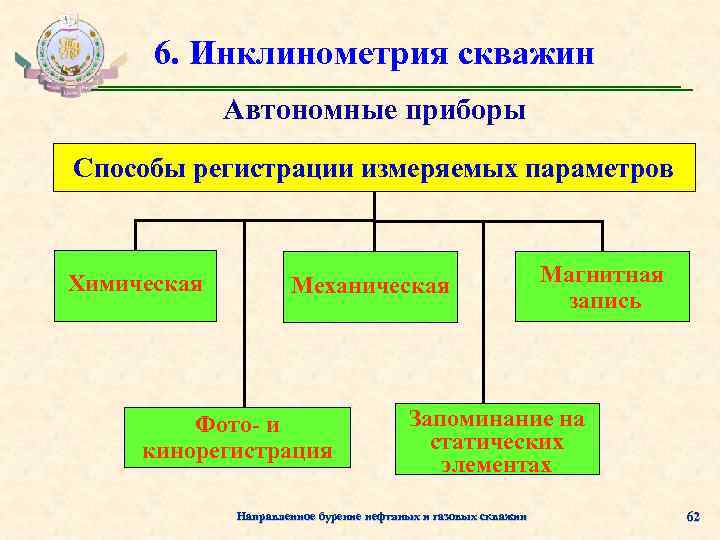

6. Инклинометрия скважин Автономные приборы Способы регистрации измеряемых параметров Химическая Механическая Фото- и кинорегистрация Магнитная запись Запоминание на статических элементах Направленное бурение нефтяных и газовых скважин 62

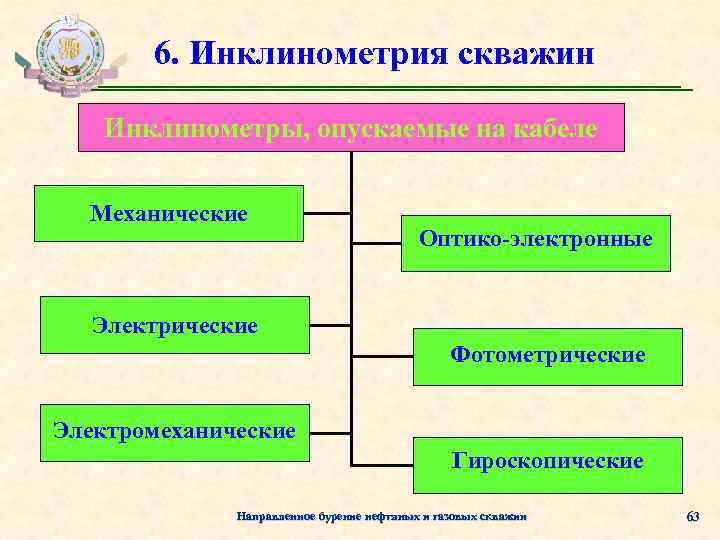

6. Инклинометрия скважин Инклинометры, опускаемые на кабеле Механические Оптико-электронные Электрические Фотометрические Электромеханические Гироскопические Направленное бурение нефтяных и газовых скважин 63
6. Инклинометрия скважин Датчик инклинометра КИТ 1. Эксцентричный груз. 2. Отвес. 3. Стрелка отвеса. 4. Реохорд. 5. Магнитная стрелка. 6. Круговой реохорд датчика азимута. Направленное бурение нефтяных и газовых скважин 64

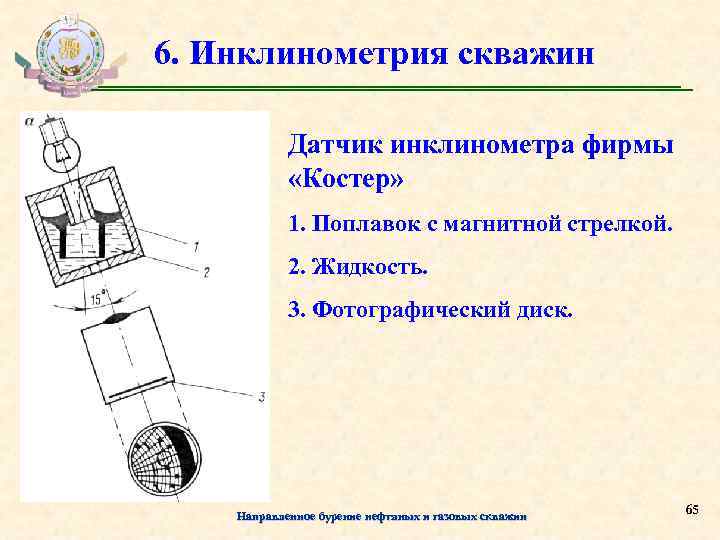

6. Инклинометрия скважин Датчик инклинометра фирмы «Костер» 1. Поплавок с магнитной стрелкой. 2. Жидкость. 3. Фотографический диск. Направленное бурение нефтяных и газовых скважин 65

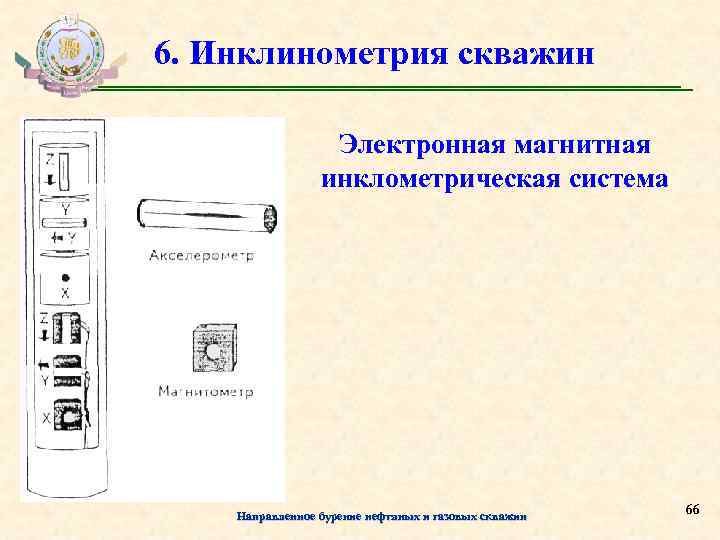

6. Инклинометрия скважин Электронная магнитная инклометрическая система Направленное бурение нефтяных и газовых скважин 66
6. Инклинометрия скважин Схема простейшего акселерометра 1. Инерционная масса (груз). 2. Пружина. 3. Демпфер. 4. Потенциометр (реохорд). Направленное бурение нефтяных и газовых скважин 67

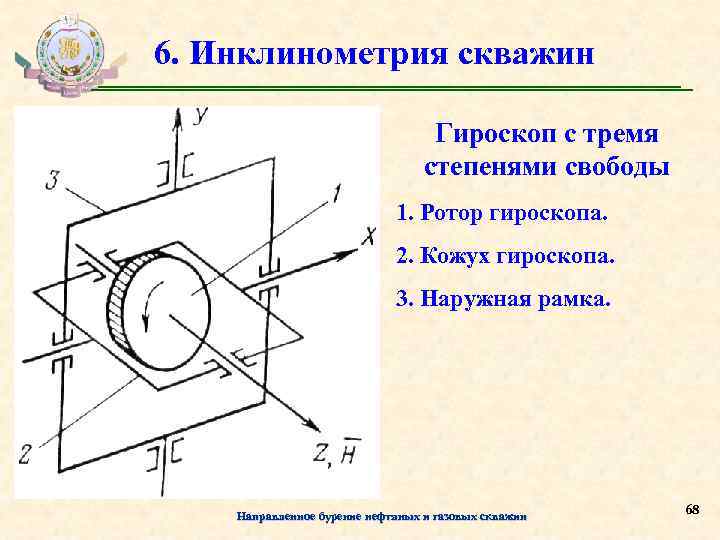

6. Инклинометрия скважин Гироскоп с тремя степенями свободы 1. Ротор гироскопа. 2. Кожух гироскопа. 3. Наружная рамка. Направленное бурение нефтяных и газовых скважин 68
6. Инклинометрия скважин Датчик азимута на основе гироскопа 1. Кожух ротора гироскопа. 2. Наружная рамка. 3. Движок. 4. Реохорд. Направленное бурение нефтяных и газовых скважин 69
6. Инклинометрия скважин Схема фотониклинометра 1. Дебалансный груз. 2. Отвес. 3. Шкала зенитных углов. 4. Нить. 5. Стеклянная полусфера. 6. Шарик. 7. Магнитная стрелка. Направленное бурение нефтяных и газовых скважин 70

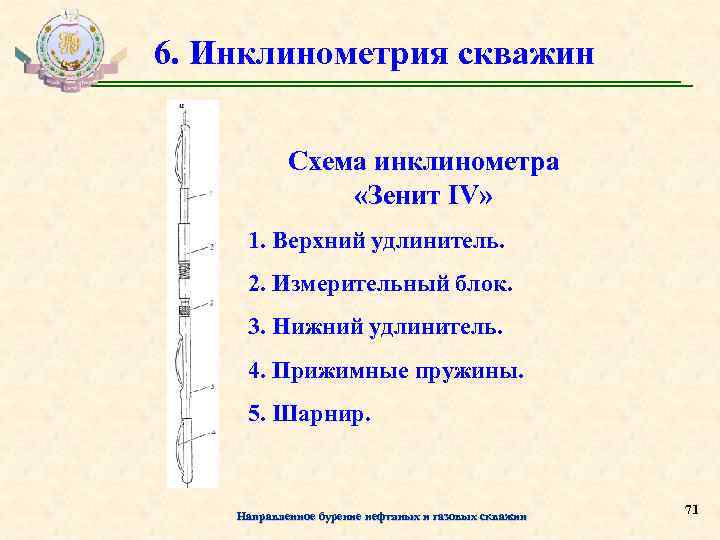

6. Инклинометрия скважин Схема инклинометра «Зенит IV» 1. Верхний удлинитель. 2. Измерительный блок. 3. Нижний удлинитель. 4. Прижимные пружины. 5. Шарнир. Направленное бурение нефтяных и газовых скважин 71

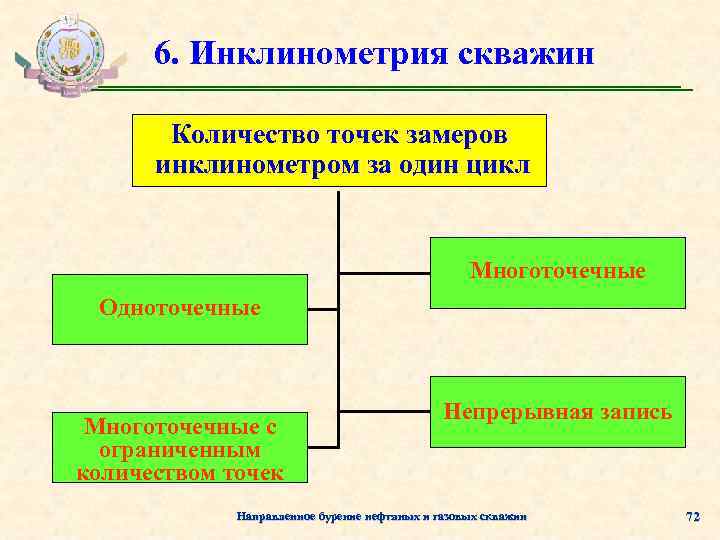

6. Инклинометрия скважин Количество точек замеров инклинометром за один цикл Многоточечные Одноточечные Многоточечные с ограниченным количеством точек Непрерывная запись Направленное бурение нефтяных и газовых скважин 72

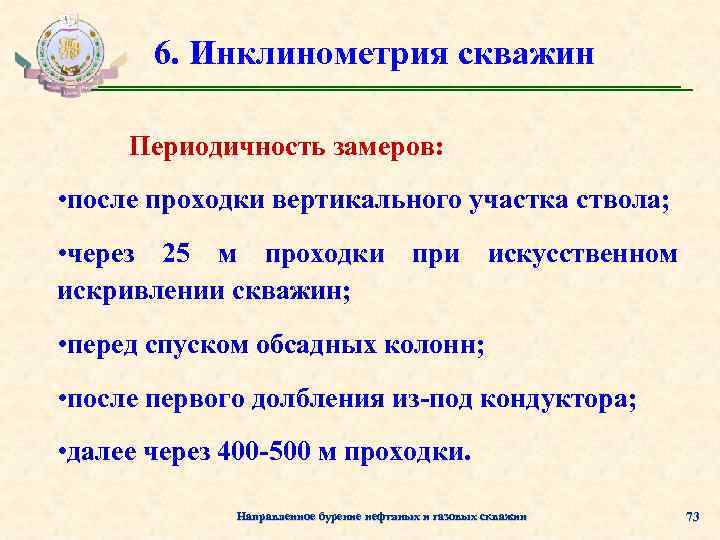

6. Инклинометрия скважин Периодичность замеров: • после проходки вертикального участка ствола; • через 25 м проходки при искусственном искривлении скважин; • перед спуском обсадных колонн; • после первого долбления из-под кондуктора; • далее через 400 -500 м проходки. Направленное бурение нефтяных и газовых скважин 73

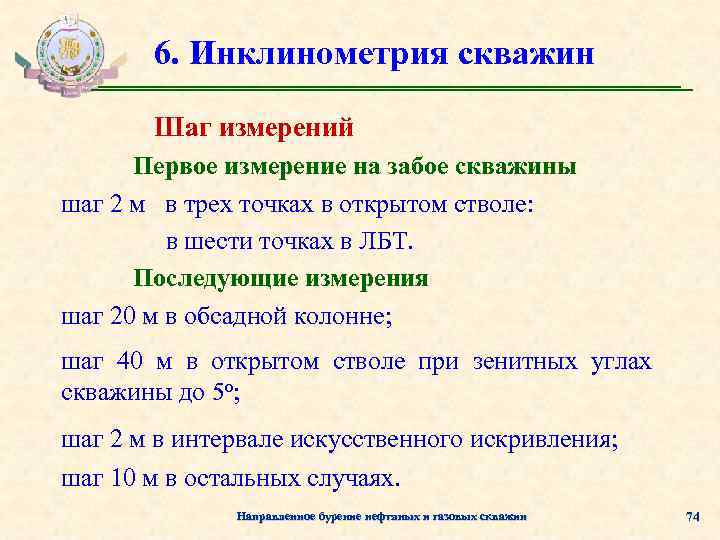

6. Инклинометрия скважин Шаг измерений Первое измерение на забое скважины шаг 2 м в трех точках в открытом стволе: в шести точках в ЛБТ. Последующие измерения шаг 20 м в обсадной колонне; шаг 40 м в открытом стволе при зенитных углах скважины до 5 о; шаг 2 м в интервале искусственного искривления; шаг 10 м в остальных случаях. Направленное бурение нефтяных и газовых скважин 74

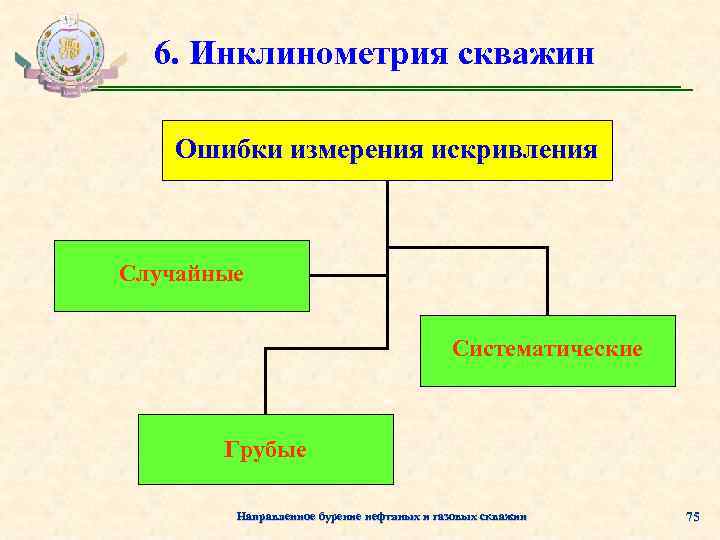

6. Инклинометрия скважин Ошибки измерения искривления Случайные Систематические Грубые Направленное бурение нефтяных и газовых скважин 75

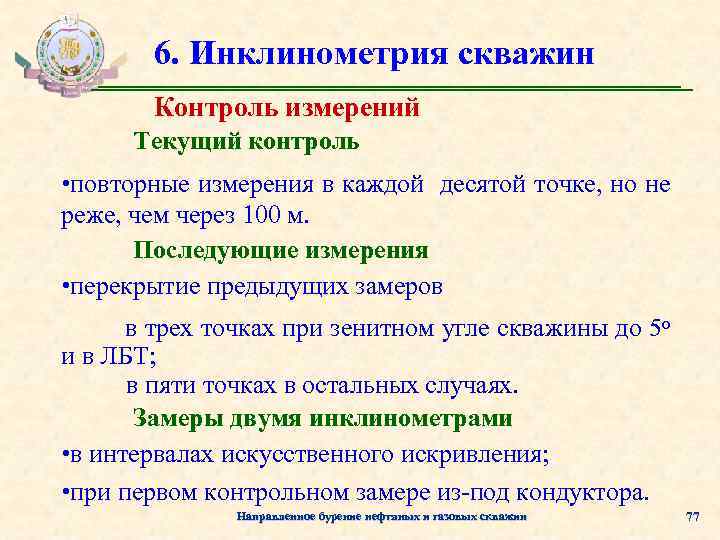

6. Инклинометрия скважин Контроль измерений Текущий контроль • повторные измерения в каждой десятой точке, но не реже, чем через 100 м. Последующие измерения • перекрытие предыдущих замеров в трех точках при зенитном угле скважины до 5 о и в ЛБТ; в пяти точках в остальных случаях. Замеры двумя инклинометрами • в интервалах искусственного искривления; • при первом контрольном замере из-под кондуктора. Направленное бурение нефтяных и газовых скважин 77
6. Инклинометрия скважин Допустимая разность измеряемых величин при контрольных замерах Допустимая разность измерений зенитного угла не должна превышать 1 о. Допустимая разность измерений азимута не должна превышать величины, указанной в таблице. Если разность измерений превышает допустимые в двух точках, то число точек перекрытия увеличивается на две. Если после этого число разностей измерений превышает допуск в трех точках, то замеры производятся другим инклинометром. Направленное бурение нефтяных и газовых скважин 78

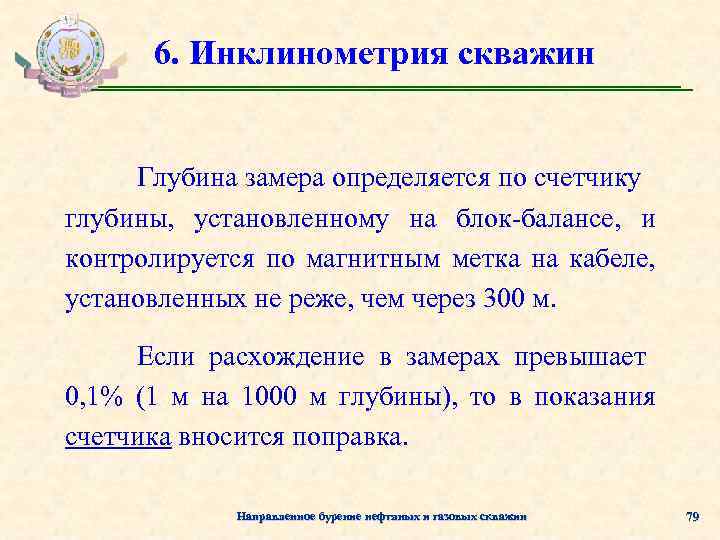

6. Инклинометрия скважин Глубина замера определяется по счетчику глубины, установленному на блок-балансе, и контролируется по магнитным метка на кабеле, установленных не реже, чем через 300 м. Если расхождение в замерах превышает 0, 1% (1 м на 1000 м глубины), то в показания счетчика вносится поправка. Направленное бурение нефтяных и газовых скважин 79
