6 Дәріс КӨМІРЛІ МИКРОФОННЫҢ ЖӘНЕ

Мазмұны: Көмірлі микрофонның және электромагнитті телефонның құрылысы. Амплитудалық жиіліктің сипаттамасы.

Дыбыс жоқта микрофонның статикалық кедергісі пайда болады. Синусоидалы өзгеретін дыбыс қысымы

Дыбыстық толқынның әсерінен көмірлі микрофонның кедергісінің өзгеруі

Орташа есеппен алғанда, микрофонның динамикалық кедергісі статикалық кедергіден 20%

Микрофон кедергісінің байланыстығы: 1. Ұнтақтың мөлшері мен сапасына

Кедергісі бойынша микрофондар бөлінеді: Төменгі Омды ТО (20 -80 Ом)

Микрофон кедергісінің мәні анықталатындығы ұнтақ салынатын Көмір ұнтағының ұяшық

Кемшіліктері: 1. Уақыт кезіндегі сипаттамалардың тұрақсыздығы 2. Шу 3.

Электромагнитті телефондар электрлі тербелістерді дыбыс тербелістеріне түрлендіретін түрлендіргіштер

Магнитті жүйенің құрылысы бойынша электромагнитті телефондар бөлінеді: Қарапайым магнит жүйесі

Қарапайым және арзан ретінде қарапайым магнитті жүйесі бар телефондар кең қолданыс

Телефонның жиіліктік сипаттамасының біртексіздігі мына формула бойынша анықталады:

Түрлендіргіштің сезімталдығы Микрофоның сезімталдығы деп микрофонмен дамитын электрқозғаушы күштің, оның мембранасына әсер ететін дыбыс

Бақылау сұрақтар: 1. Жұмыс принципі бойынша көмірлі микрофондар қандай типті

7. Электракустикалық түрлендіргіштердің негізгі типтерін келтіріңіз? 8. Электромагнитті және электродинамикалық

Скачать презентацию 6 Дәріс КӨМІРЛІ МИКРОФОННЫҢ ЖӘНЕ

Лекция 6 ОТ каз.ppt

Количество слайдов: 16

> 6 Дәріс КӨМІРЛІ МИКРОФОННЫҢ ЖӘНЕ ЭЛЕКТРМАГНИТТІ ТЕЛЕФОННЫҢ ТЕОРИЯСЫ 6 Дәріс КӨМІРЛІ МИКРОФОННЫҢ ЖӘНЕ ЭЛЕКТРМАГНИТТІ ТЕЛЕФОННЫҢ ТЕОРИЯСЫ

> Мазмұны: Көмірлі микрофонның және электромагнитті телефонның құрылысы. Амплитудалық жиіліктің сипаттамасы. Мазмұны: Көмірлі микрофонның және электромагнитті телефонның құрылысы. Амплитудалық жиіліктің сипаттамасы.

> Дыбыс жоқта микрофонның статикалық кедергісі пайда болады. Синусоидалы өзгеретін дыбыс қысымы Дыбыс жоқта микрофонның статикалық кедергісі пайда болады. Синусоидалы өзгеретін дыбыс қысымы микрофон мембранасына әсер еткенде оның Rм кедергісі келесі қатынас бойынша өзгереді – динамикалық кедергі деп аталатын, мұндағы дыбыстық қозу кезінде микрофон кедергісінің орташа мәні микрофон кедергісінің айнымалы құрамдасының - амплитудасы.

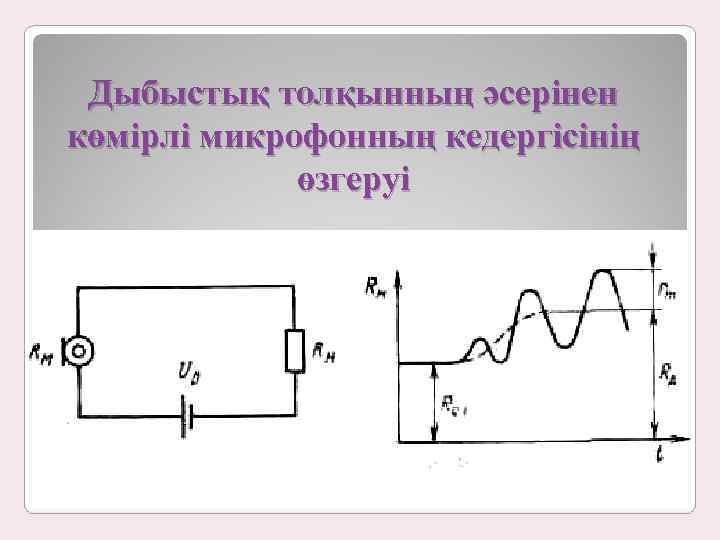

> Дыбыстық толқынның әсерінен көмірлі микрофонның кедергісінің өзгеруі Дыбыстық толқынның әсерінен көмірлі микрофонның кедергісінің өзгеруі

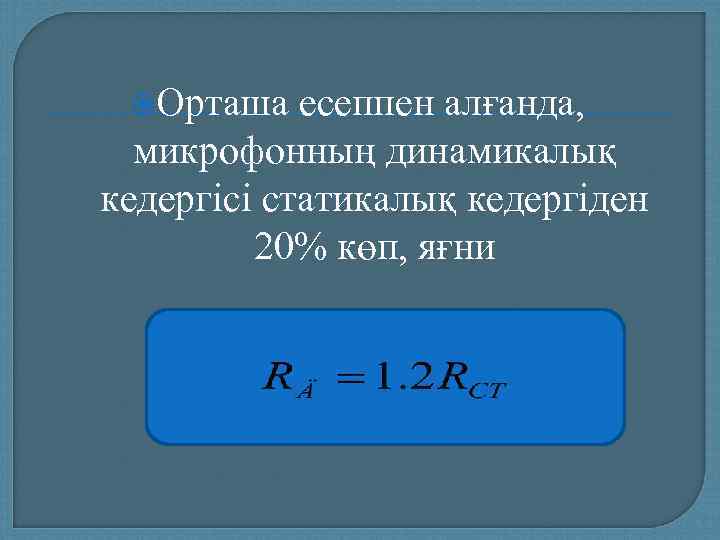

> Орташа есеппен алғанда, микрофонның динамикалық кедергісі статикалық кедергіден 20% Орташа есеппен алғанда, микрофонның динамикалық кедергісі статикалық кедергіден 20% көп, яғни

> Микрофон кедергісінің байланыстығы: 1. Ұнтақтың мөлшері мен сапасына Микрофон кедергісінің байланыстығы: 1. Ұнтақтың мөлшері мен сапасына 2. Қоректендіруші тоқтың мәніне 3. Микрофон әрекетінің уақытына 4. Дыбыс тербелістердің интенсивтілігіне

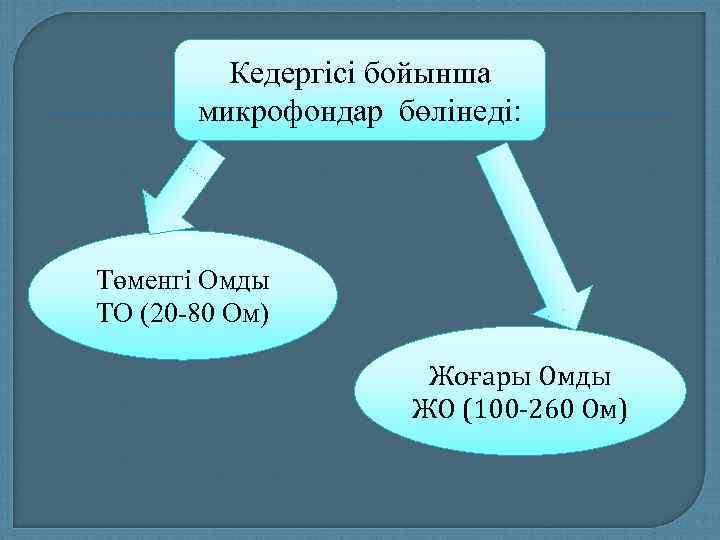

> Кедергісі бойынша микрофондар бөлінеді: Төменгі Омды ТО (20 -80 Ом) Кедергісі бойынша микрофондар бөлінеді: Төменгі Омды ТО (20 -80 Ом) Жоғары Омды ЖО (100 -260 Ом)

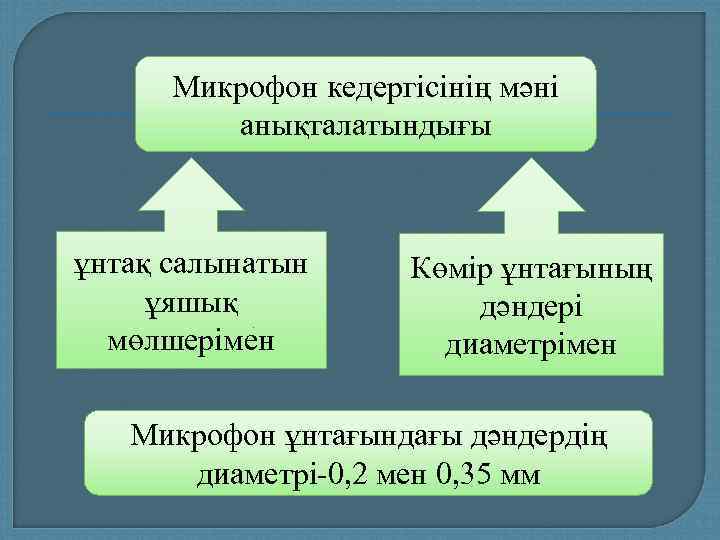

> Микрофон кедергісінің мәні анықталатындығы ұнтақ салынатын Көмір ұнтағының ұяшық Микрофон кедергісінің мәні анықталатындығы ұнтақ салынатын Көмір ұнтағының ұяшық дәндері мөлшерімен диаметрімен Микрофон ұнтағындағы дәндердің диаметрі-0, 2 мен 0, 35 мм

> Кемшіліктері: 1. Уақыт кезіндегі сипаттамалардың тұрақсыздығы 2. Шу 3. Кемшіліктері: 1. Уақыт кезіндегі сипаттамалардың тұрақсыздығы 2. Шу 3. Берілу кезіндегі микрофон арқылы пайда болатын сызықсыз және жиілікті өзгерістер 4. Көмір ұнтағы түйіршіктерінің бірігуі

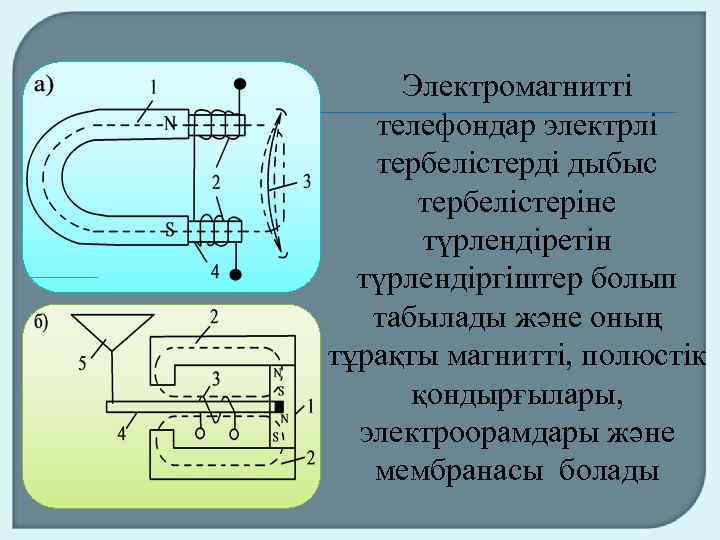

> Электромагнитті телефондар электрлі тербелістерді дыбыс тербелістеріне түрлендіретін түрлендіргіштер Электромагнитті телефондар электрлі тербелістерді дыбыс тербелістеріне түрлендіретін түрлендіргіштер болып табылады және оның тұрақты магнитті, полюстік қондырғылары, электроорамдары және мембранасы болады

> Магнитті жүйенің құрылысы бойынша электромагнитті телефондар бөлінеді: Қарапайым магнит жүйесі Магнитті жүйенің құрылысы бойынша электромагнитті телефондар бөлінеді: Қарапайым магнит жүйесі дифференциялды магнит жүйесі

> Қарапайым және арзан ретінде қарапайым магнитті жүйесі бар телефондар кең қолданыс Қарапайым және арзан ретінде қарапайым магнитті жүйесі бар телефондар кең қолданыс тапты, ал дифференциялды магнитті тізбегі бар түрлендіргіштер негізінен электромагнитті микрофонда қолданылады

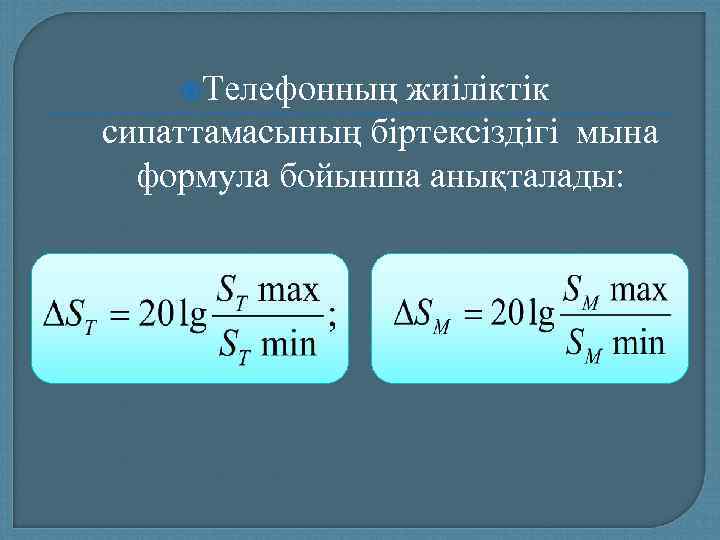

> Телефонның жиіліктік сипаттамасының біртексіздігі мына формула бойынша анықталады: Телефонның жиіліктік сипаттамасының біртексіздігі мына формула бойынша анықталады:

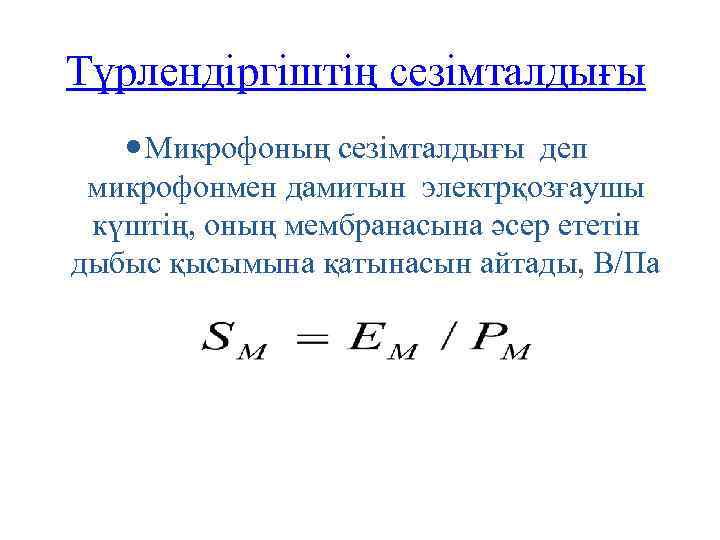

>Түрлендіргіштің сезімталдығы Микрофоның сезімталдығы деп микрофонмен дамитын электрқозғаушы күштің, оның мембранасына әсер ететін дыбыс Түрлендіргіштің сезімталдығы Микрофоның сезімталдығы деп микрофонмен дамитын электрқозғаушы күштің, оның мембранасына әсер ететін дыбыс қысымына қатынасын айтады, В/Па

> Бақылау сұрақтар: 1. Жұмыс принципі бойынша көмірлі микрофондар қандай типті Бақылау сұрақтар: 1. Жұмыс принципі бойынша көмірлі микрофондар қандай типті түрлендіргіштерге жатады? 2. Көмірлі микрофонның динамикалық кедергісі дегеңіміз не? 3. Дыбыстық толқындарының әсерінен көмірлі микрофондардың кедергісі қалай өзгереді? 4. Микрофонның электрлік қозғалыс күші неге байланысты? 5. Микрофонның кедергісі қалай өзгереді? 6. Телефондардың сезімталдығының жиіліктік сипаттамаларын келтіріңіз.

> 7. Электракустикалық түрлендіргіштердің негізгі типтерін келтіріңіз? 8. Электромагнитті және электродинамикалық 7. Электракустикалық түрлендіргіштердің негізгі типтерін келтіріңіз? 8. Электромагнитті және электродинамикалық түрлендіргіштерге түсініктеме беріңіз? 9. Электродинамикалық түрлендіргіштердің орташа сезімталдығы неге тең? 10. Микрофон ретінде кең қолданылатын түрлендіргішті келтіріңіз. 11. Конденсаторлық түрлендіргіштердің орташа сезімталдығы неге тең?
