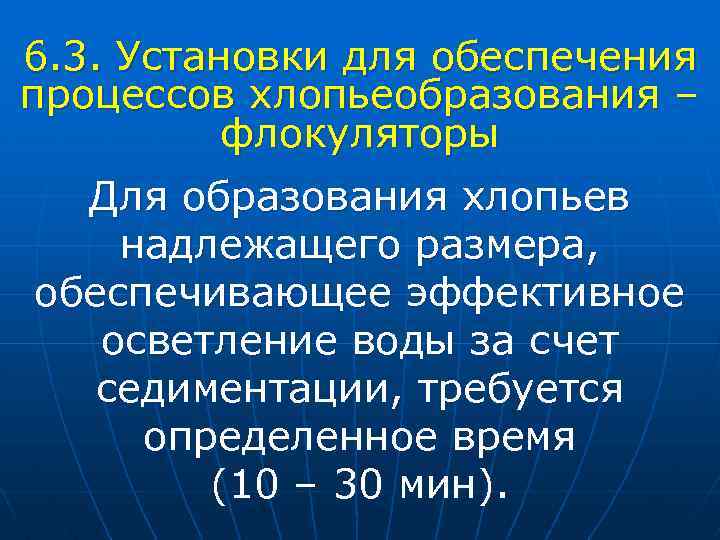

6. 3. Установки для обеспечения процессов хлопьеобразования – флокуляторы Для образования хлопьев надлежащего размера, обеспечивающее эффективное осветление воды за счет седиментации, требуется определенное время (10 – 30 мин).

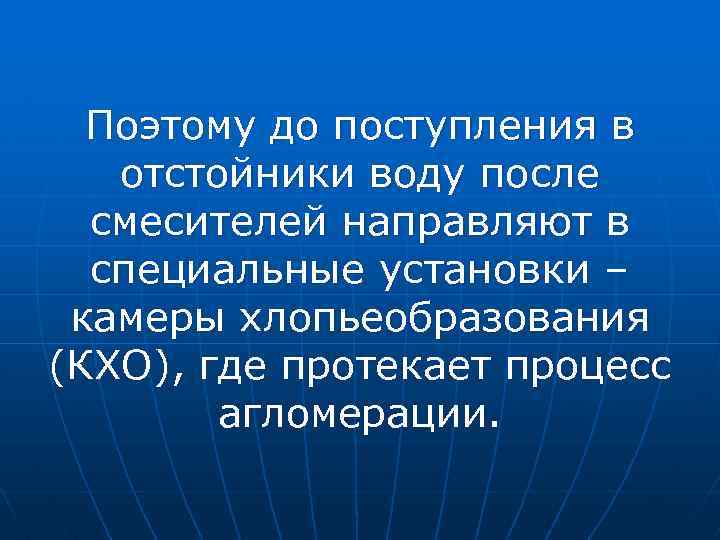

Поэтому до поступления в отстойники воду после смесителей направляют в специальные установки – камеры хлопьеобразования (КХО), где протекает процесс агломерации.

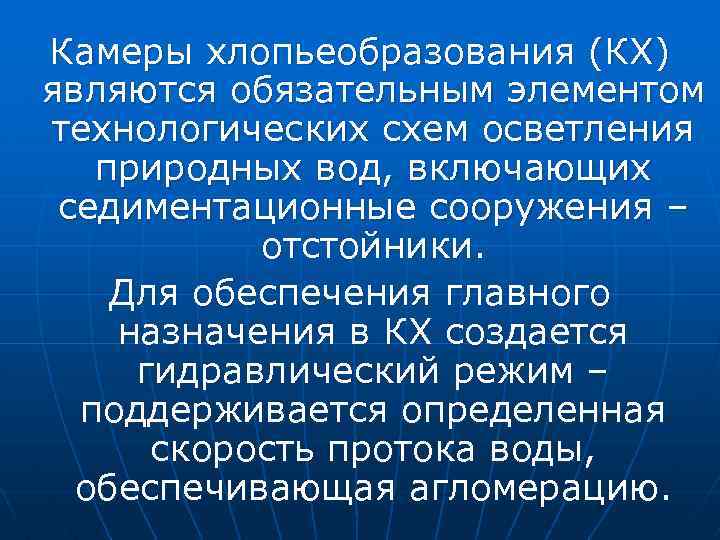

Камеры хлопьеобразования (КХ) являются обязательным элементом технологических схем осветления природных вод, включающих седиментационные сооружения – отстойники. Для обеспечения главного назначения в КХ создается гидравлический режим – поддерживается определенная скорость протока воды, обеспечивающая агломерацию.

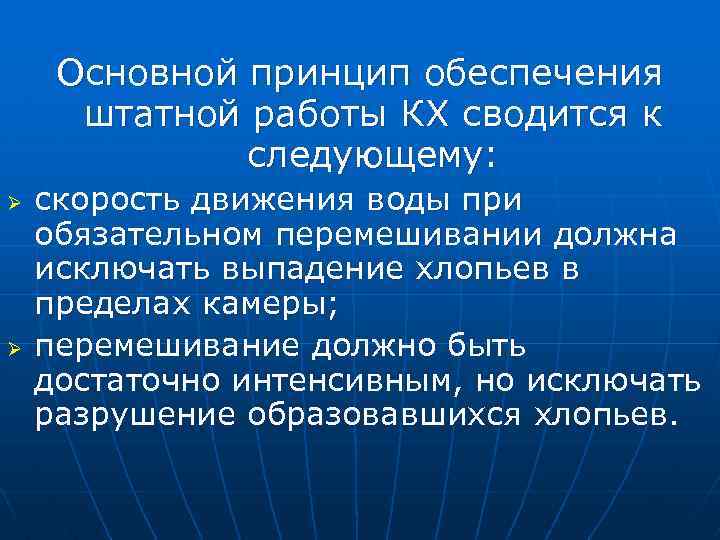

Основной принцип обеспечения штатной работы КХ сводится к следующему: Ø Ø скорость движения воды при обязательном перемешивании должна исключать выпадение хлопьев в пределах камеры; перемешивание должно быть достаточно интенсивным, но исключать разрушение образовавшихся хлопьев.

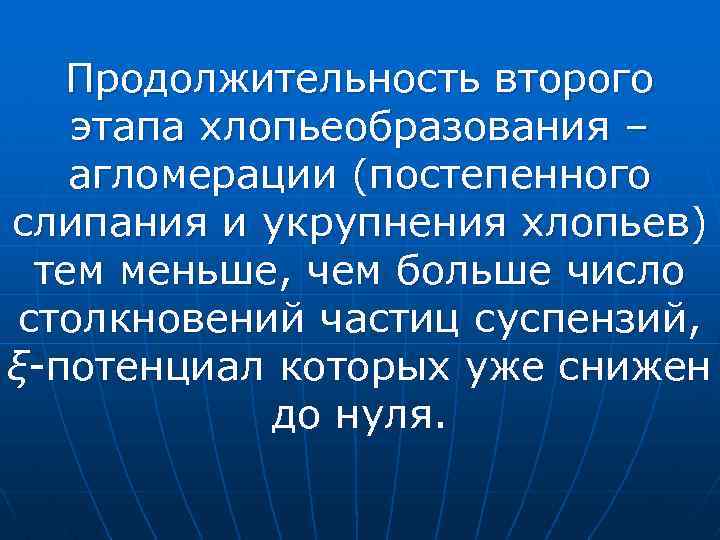

Продолжительность второго этапа хлопьеобразования – агломерации (постепенного слипания и укрупнения хлопьев) тем меньше, чем больше число столкновений частиц суспензий, ξ-потенциал которых уже снижен до нуля.

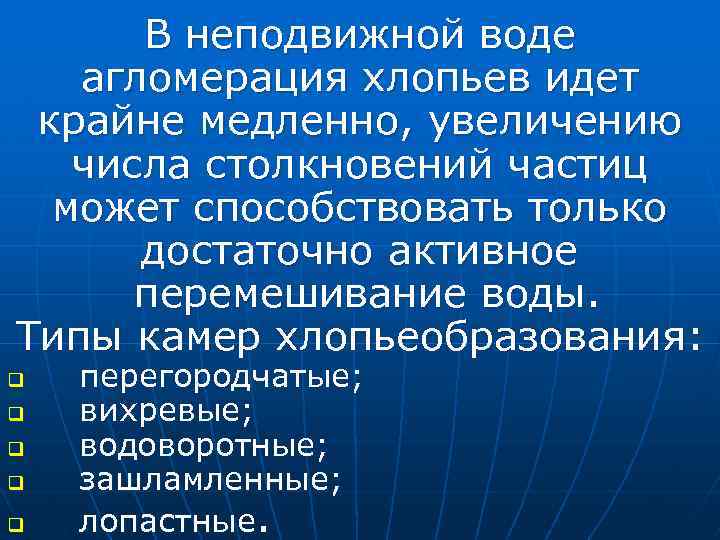

В неподвижной воде агломерация хлопьев идет крайне медленно, увеличению числа столкновений частиц может способствовать только достаточно активное перемешивание воды. Типы камер хлопьеобразования: q q q перегородчатые; вихревые; водоворотные; зашламленные; лопастные.
