6. 2 Схема преобразования K 1 x . . . K 2 n n Y 1 Y 2 y . . . Kn n параллельного Yn Х – входной сигнал, несущий информацию об измеряемой величине; y – выходной сигнал СИ; 1, 2, 3, …, n – промежуточные сигналы (выходные сигналы отдельных ИП);
6. 2. 1 Случай линейных звеньев К 1, K 2, …, Кn – ПОСТОЯННЫЕ коэффициенты преобразования отдельных звеньев (линейная функция преобразования); Функция преобразования средства измерений: Чувствительность СИ:
Погрешность СИ параллельного преобразования: Мультипликативная погрешность: обусловлена нестабильностью чувствительности СИ. Мультипликативная погрешность есть сумма погрешностей отдельных звеньев, взятые со своими весовыми коэффициентами. ВЫВОД: Чувствительность прибора с параллельной структурной схемой НИЖЕ чувствительности прибора с последовательным соединением, но и погрешность этого прибора НИЖЕ.

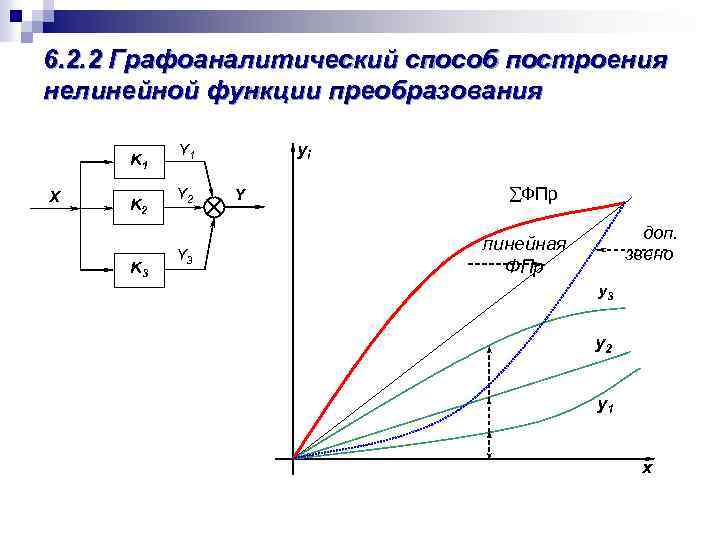

6. 2. 2 Графоаналитический способ построения нелинейной функции преобразования K 1 X K 2 K 3 yi Y 1 Y 2 Y 3 Y ФПр доп. звено линейная ФПр y 3 y 2 y 1 x
6. 2. 3 Логометрическая структурная схема x 1 x 2 K 1 y 1=K 1 x 1 y K 2 ДУ y 2=K 2 x 2 Функция преобразования СИ Чувствительность СИ:
Мультипликативная погрешность СИ: ↓ Знак «–» в этом выражении имеет смысл только когда погрешности возникают по одной причине (являются следствием воздействия одной влияющей величины). ↓ Для ПОЛНОЙ КОМПЕНСАЦИИ погрешности СИ требуется: n ПОЛНАЯ ТОЖДЕСТВЕННОСТЬ К 1 и К 2 (погрешность приборов), n и влиять на них должна ОДНА И ТА ЖЕ влияющая величина.
