6. 1 Выпрямители

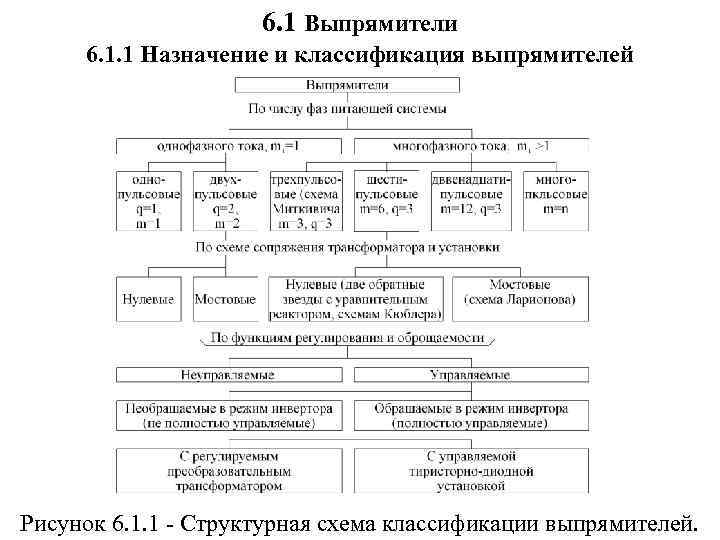

6. 1 Выпрямители 6. 1. 1 Назначение и классификация выпрямителей Рисунок 6. 1. 1 - Структурная схема классификации выпрямителей.

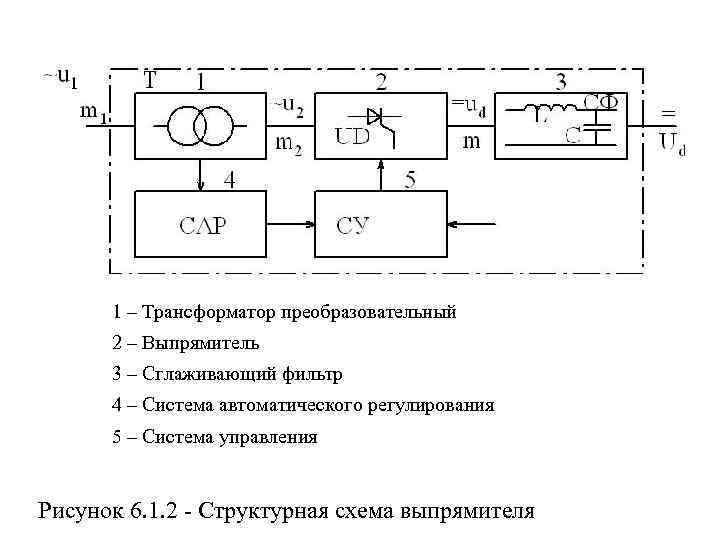

1 – Трансформатор преобразовательный 2 – Выпрямитель 3 – Сглаживающий фильтр 4 – Система автоматического регулирования 5 – Система управления Рисунок 6. 1. 2 - Структурная схема выпрямителя

а) б) Рисунок 6. 1. 3 - Нулевая (a) и мостовая схема (б) выпрямления

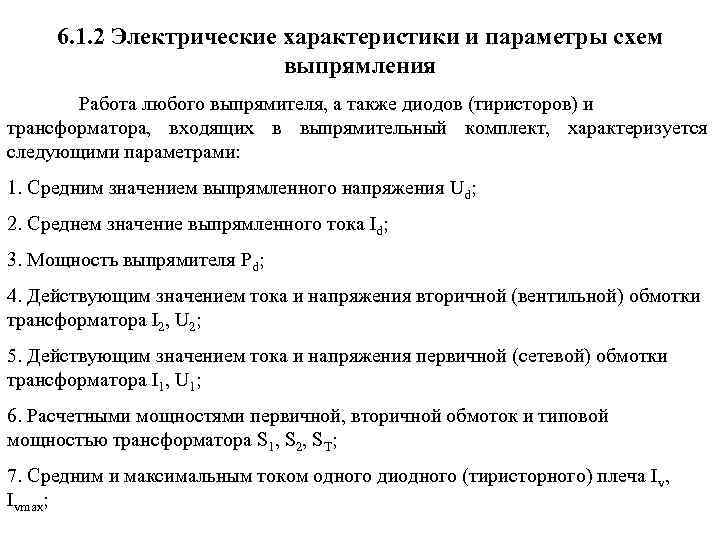

6. 1. 2 Электрические характеристики и параметры схем выпрямления Работа любого выпрямителя, а также диодов (тиристоров) и трансформатора, входящих в выпрямительный комплект, характеризуется следующими параметрами: 1. Средним значением выпрямленного напряжения Ud; 2. Среднем значение выпрямленного тока Id; 3. Мощность выпрямителя Pd; 4. Действующим значением тока и напряжения вторичной (вентильной) обмотки трансформатора I 2, U 2; 5. Действующим значением тока и напряжения первичной (сетевой) обмотки трансформатора I 1, U 1; 6. Расчетными мощностями первичной, вторичной обмоток и типовой мощностью трансформатора S 1, S 2, ST; 7. Средним и максимальным током одного диодного (тиристорного) плеча Iv, Ivmax;

8. Максимальным обратным напряжением U vmax , прикладываемых от вторичных обмоток на диодное (тиристорное) плечо в непроводящую часть периода; 9. Гармоническим составом кривой выпрямленного напряжения u d : номером k , частотой f k , и действующим значением напряжения U dk , коэффициент волнистости dk, гармоники k-го порядка; 10. Гармоническим составом тока i 1 , потребляемого из сети: номером k, частотой fk, и действующим значением тока I 1 k гармоники k-го порядка; 11. Углом коммутации ; 12. Коммутационным падением напряжения U ; 13. Внешней характеристикой выпрямителя Ud=f (Id); 14. Коэффициентом искажения , коэффициентом сдвига cosφ сетевого тока i 1 и коэффициентом мощности выпрямителя ; 15. Коэффициентом полезного действия . Для любой схемы выпрямления существует определенная связь между исходными параметрами U d , I d , P d и остальными параметрами диод (тиристорных) плеч и обмоток трансформатора.
