50 лет ФГУП « НПП Торий » Достижения, перспективы, проблемы
История ФГУП «НПП «Торий» Датой, с которой начинается история предприятия, следует считать 16 июня 1959 года, когда Постановлением Центрального Комитета КПСС и Совета Министров СССР № 629 -291 было принято решение о создании опытного завода № 437 с ЦКБ. Приказом Министра электронной промышленности СССР от 12 февраля 1966 года на базе Научноисследовательского института № 437 с опытным заводом создан Научно-исследовательский институт электронных приборов - НИИЭП (п/я В-2491). Приказом Министра электронной промышленности СССР от 5 ноября 1971 года № 228 НИИЭП с опытным заводом переименован в Научноисследовательский институт “Титан” (п/я В-2058). Распоряжением Правительства Российской Федерации № 2188 -Р от 07. 12. 93 г. на базе НИИ ”Титан” и завода при НИИ ”Титан” создано Государственное научно-производственное предприятие “Торий” (ГНПП ”Торий”). В настоящее время в соответствии с указом президента РФ № 1052 от 10. 07. 2008 г. предприятие передано в состав государственной корпорации «Ростехнологии» .

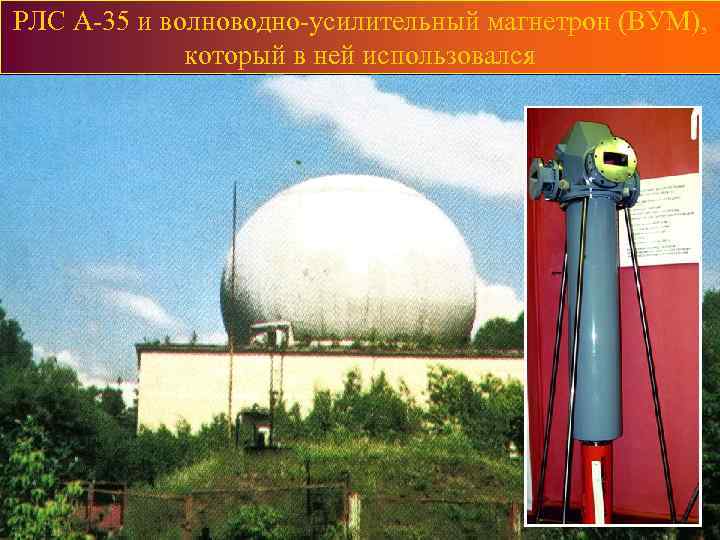

РЛС А-35 и волноводно-усилительный магнетрон (ВУМ), который в ней использовался

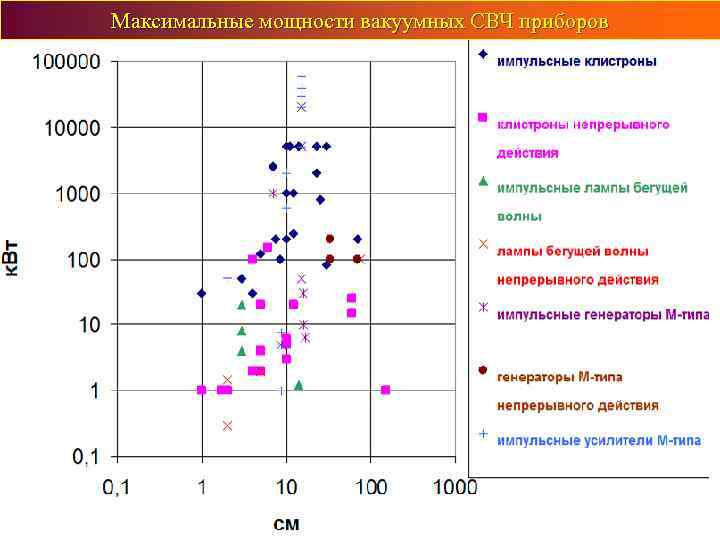

Максимальные мощности вакуумных СВЧ приборов

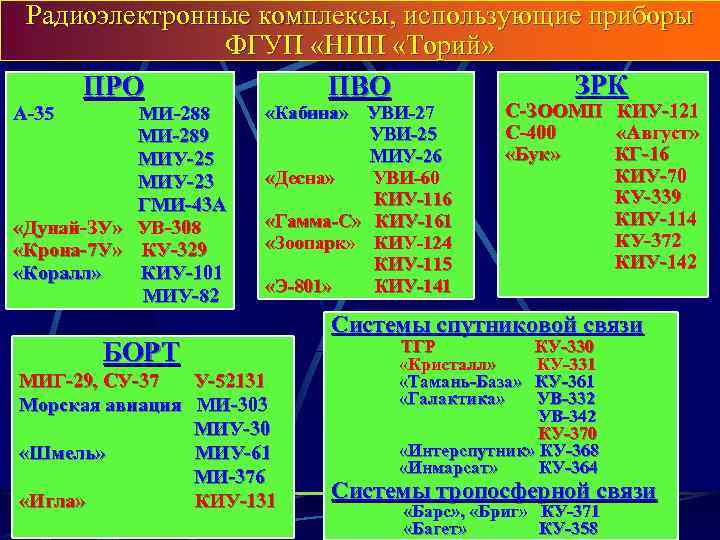

Радиоэлектронные комплексы, использующие приборы ФГУП «НПП «Торий» ЗРК ПРО ПВО А-35 МИ-288 МИ-289 МИУ-25 МИУ-23 ГМИ-43 А «Дунай-ЗУ» УВ-308 «Крона-7 У» КУ-329 «Коралл» КИУ-101 МИУ-82 «Кабина» УВИ-27 УВИ-25 МИУ-26 «Десна» УВИ-60 КИУ-116 «Гамма-С» КИУ-161 «Зоопарк» КИУ-124 КИУ-115 «Э-801» КИУ-141 БОРТ МИГ-29, СУ-37 У-52131 Морская авиация МИ-303 МИУ-30 «Шмель» МИУ-61 МИ-376 «Игла» КИУ-131 С-ЗООМП КИУ-121 С-400 «Август» «Бук» КГ-16 КИУ-70 КУ-339 КИУ-114 КУ-372 КИУ-142 Системы спутниковой связи ТГР «Кристалл» «Тамань-База» «Галактика» КУ-330 КУ-331 КУ-361 УВ-332 УВ-342 КУ-370 «Интерспутник» КУ-368 «Инмарсат» КУ-364 Системы тропосферной связи «Барс» , «Бриг» КУ-371 «Багет» КУ-358

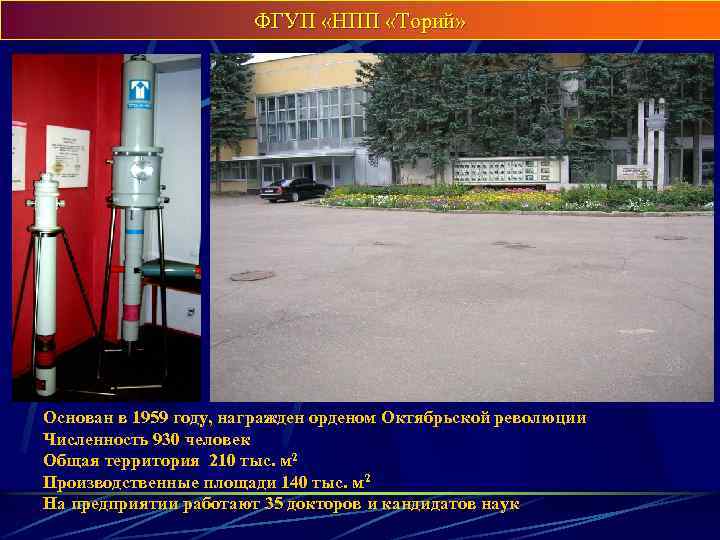

ФГУП «НПП «Торий» Основан в 1959 году, награжден орденом Октябрьской революции Численность 930 человек Общая территория 210 тыс. м 2 Производственные площади 140 тыс. м 2 На предприятии работают 35 докторов и кандидатов наук

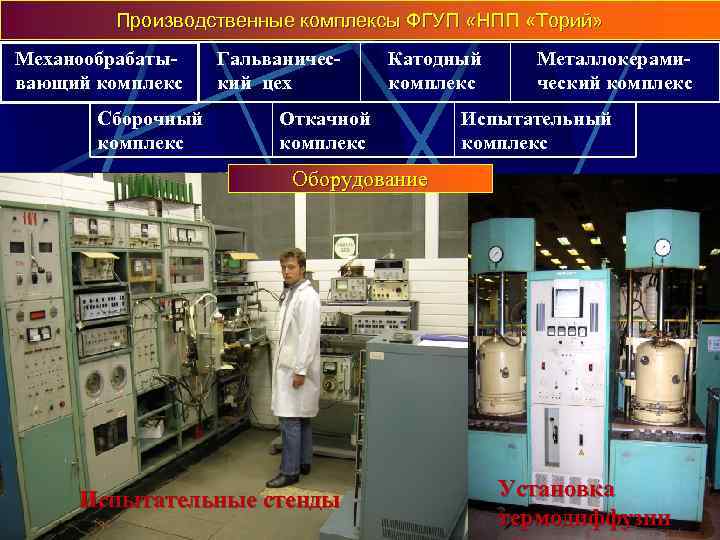

Производственные комплексы ФГУП «НПП «Торий» Механообрабатывающий комплекс Сборочный комплекс Гальванический цех Катодный комплекс Откачной комплекс Металлокерамический комплекс Испытательный комплекс Оборудование Установка электроннолучевой сварки Испытательные стенды Откачные посты Сварка лазерная Печи вакуумные и Установка водородные термодиффузии

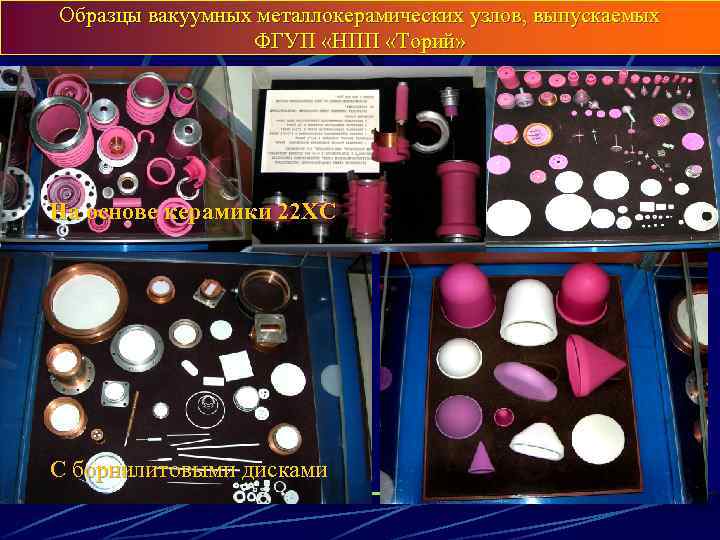

Образцы вакуумных металлокерамических узлов, выпускаемых ФГУП «НПП «Торий» На основе керамики 22 ХС С борнилитовыми дисками

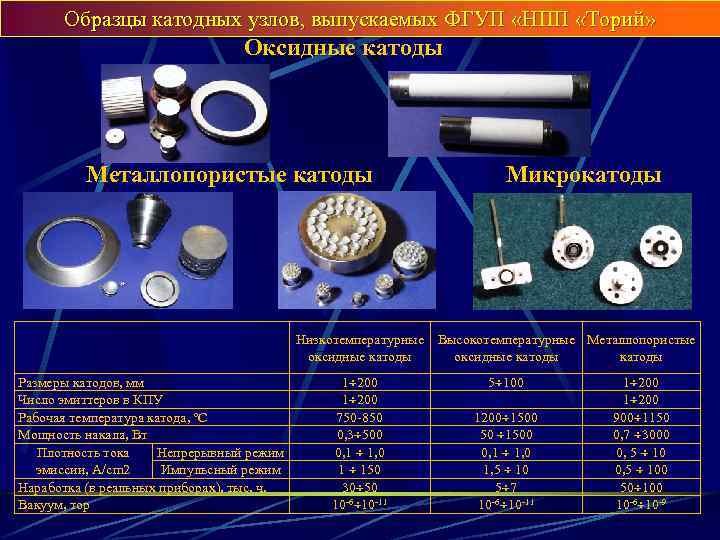

Образцы катодных узлов, выпускаемых ФГУП «НПП «Торий» Оксидные катоды Металлопористые катоды Микрокатоды Низкотемпературные Высокотемпературные Металлопористые оксидные катоды Размеры катодов, мм Число эмиттеров в КПУ Рабочая температура катода, ºС Мощность накала, Вт Плотность тока Непрерывный режим эмиссии, A/cm 2 Импульсный режим Наработка (в реальных приборах), тыс. ч. Вакуум, тор 1 200 750 -850 0, 3 500 0, 1 1, 0 1 150 30 50 10 -6 10 -11 5 100 1200 1500 50 1500 0, 1 1, 0 1, 5 10 5 7 10 -6 10 -11 1 200 900 1150 0, 7 3000 0, 5 100 50 10 -6 10 -9
Главные конструктора ФГУП «НПП «Торий»
Основные типы ЭВП СВЧ, выпускаемых ФГУП «НПП «Торий» Широкополосные многолучевые импульсные клистроны для РЛС ЗРК Ширина Диапазон Ресур КПД № Тип прибора Магнетроны Средняя для. Импуль-сная «БУК-М 2» и непрерывные Пролетные пентоды (титроны, тритроны) генераторные импульсные Ускорители электронов Двухрежимныедезинфекции и дезинсекции стерилизации, ЛБВ мощность к. Вт мощ-ность, МВт полосы, % рабочих длин волн, см с тыс. час % 1 Клистроны до 1000 до 25 100 -0, 1 до 50 до 70 2 ЛБВ до 400 до 0, 4 20 40 -3 50 30 3 Магнетроны до 60 20 1 30 -3 5 80 4 Приборы с сеточным управлением (модуляторные лампы) до 1000 до 10 - - 10 - 5 Ускорители линейные электронные 20 Энергия электронов 10 Мэв - 16 5 10

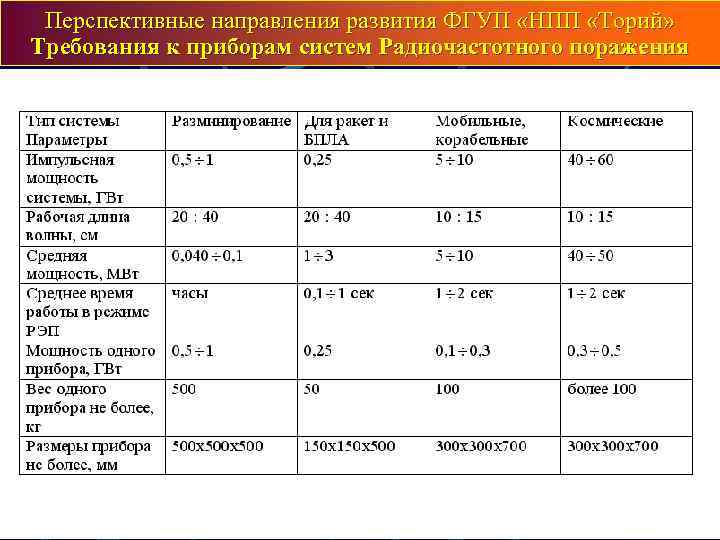

Перспективные направления развития ФГУП «НПП «Торий» Требования к приборам систем Радиочастотного поражения

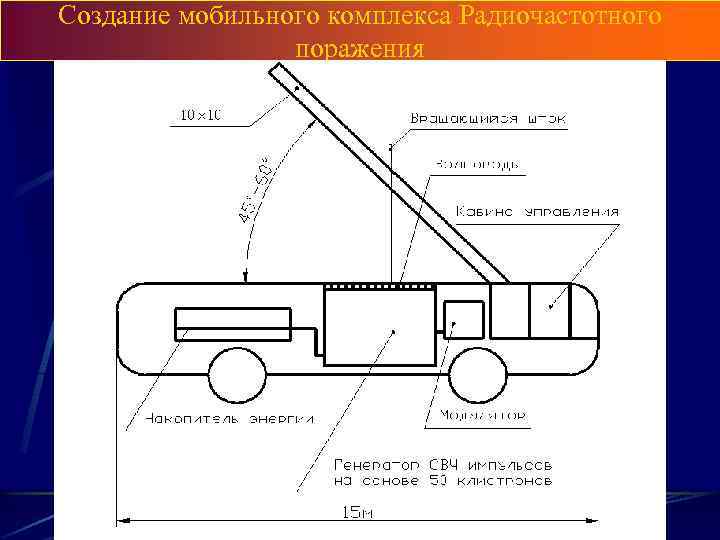

Создание мобильного комплекса Радиочастотного поражения

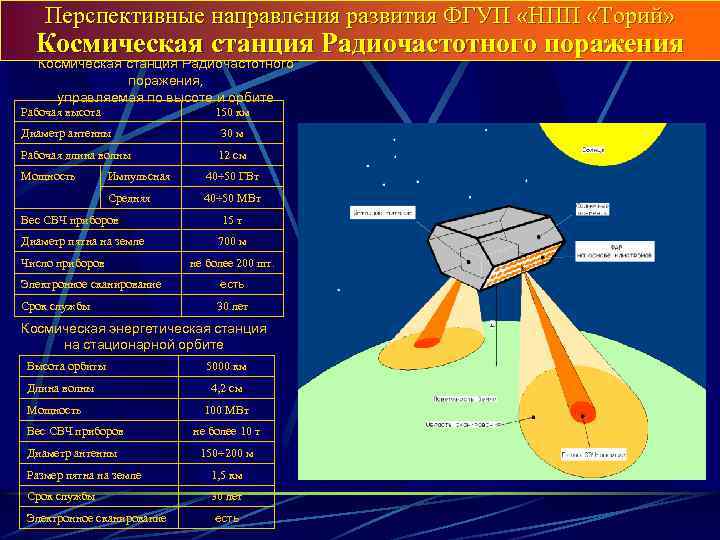

Перспективные направления развития ФГУП «НПП «Торий» Космическая станция Радиочастотного поражения, управляемая по высоте и орбите Рабочая высота 150 км Диаметр антенны 30 м Рабочая длина волны 12 см Мощность Импульсная 40 50 ГВт Средняя 40 50 МВт Вес СВЧ приборов Диаметр пятна на земле Число приборов Электронное сканирование Срок службы 15 т 700 м не более 200 шт. есть 30 лет Космическая энергетическая станция на стационарной орбите Высота орбиты Длина волны Мощность 5000 км 4, 2 см 100 МВт Вес СВЧ приборов не более 10 т Диаметр антенны 150 200 м Размер пятна на земле 1, 5 км Срок службы 30 лет Электронное сканирование есть

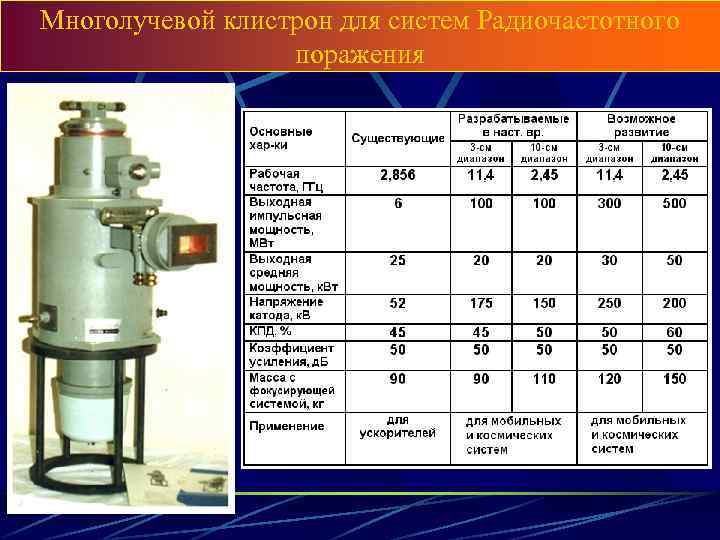

Многолучевой клистрон для систем Радиочастотного поражения

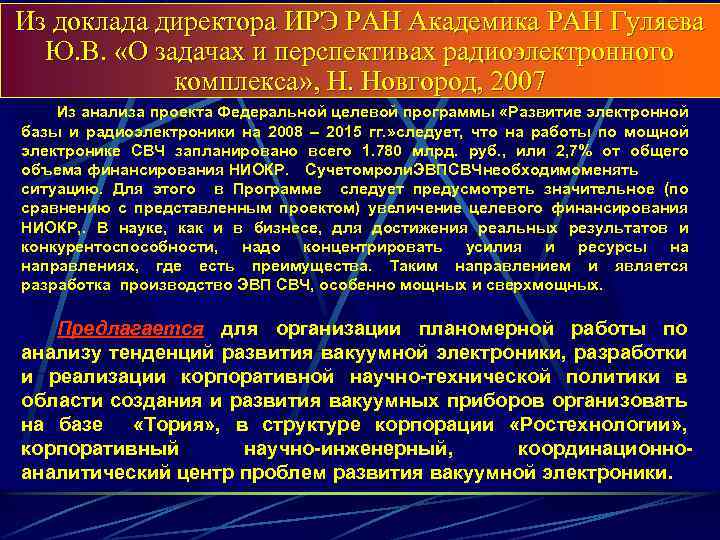

Из доклада директора ИРЭ РАН Академика РАН Гуляева Ю. В. «О задачах и перспективах радиоэлектронного комплекса» , Н. Новгород, 2007 Из анализа проекта Федеральной целевой программы «Развитие электронной базы и радиоэлектроники на 2008 – 2015 гг. » следует, что на работы по мощной электронике СВЧ запланировано всего 1. 780 млрд. руб. , или 2, 7% от общего объема финансирования НИОКР. Сучетомроли. ЭВПСВЧнеобходимоменять ситуацию. Для этого в Программе следует предусмотреть значительное (по сравнению с представленным проектом) увеличение целевого финансирования НИОКР, . В науке, как и в бизнесе, для достижения реальных результатов и конкурентоспособности, надо концентрировать усилия и ресурсы на направлениях, где есть преимущества. Таким направлением и является разработка производство ЭВП СВЧ, особенно мощных и сверхмощных. Предлагается для организации планомерной работы по анализу тенденций развития вакуумной электроники, разработки и реализации корпоративной научно-технической политики в области создания и развития вакуумных приборов организовать на базе «Тория» , в структуре корпорации «Ростехнологии» , корпоративный научно-инженерный, координационноаналитический центр проблем развития вакуумной электроники.

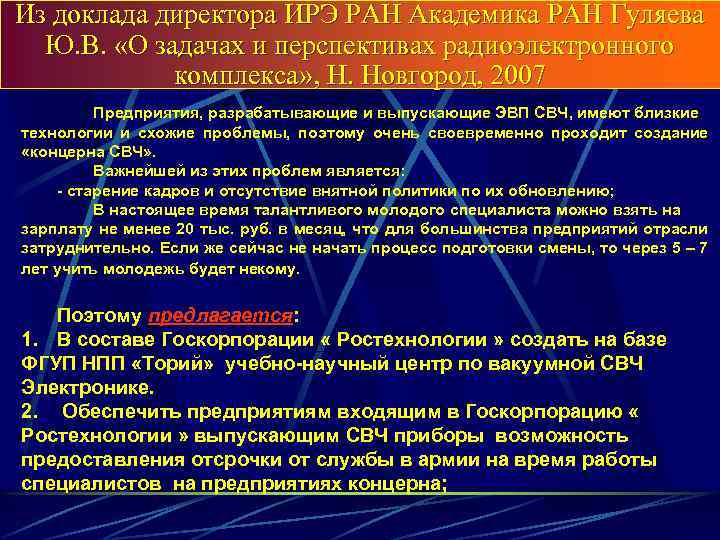

Из доклада директора ИРЭ РАН Академика РАН Гуляева Ю. В. «О задачах и перспективах радиоэлектронного комплекса» , Н. Новгород, 2007 Предприятия, разрабатывающие и выпускающие ЭВП СВЧ, имеют близкие технологии и схожие проблемы, поэтому очень своевременно проходит создание «концерна СВЧ» . Важнейшей из этих проблем является: - старение кадров и отсутствие внятной политики по их обновлению; В настоящее время талантливого молодого специалиста можно взять на зарплату не менее 20 тыс. руб. в месяц, что для большинства предприятий отрасли затруднительно. Если же сейчас не начать процесс подготовки смены, то через 5 – 7 лет учить молодежь будет некому. Поэтому предлагается: 1. В составе Госкорпорации « Ростехнологии » создать на базе ФГУП НПП «Торий» учебно-научный центр по вакуумной СВЧ Электронике. 2. Обеспечить предприятиям входящим в Госкорпорацию « Ростехнологии » выпускающим СВЧ приборы возможность предоставления отсрочки от службы в армии на время работы специалистов на предприятиях концерна;
Основные выводы 1. В настоящее время ФГУП « НПП Торий » является современным предприятием, обладающим высококвалифицированным коллективом специалистов с полным набором технологий, оборудования и матобеспечения, что позволяет создавать и серийно выпускать мощные ЭВП СВЧ на уровне превосходящем лучшие мировые образцы. 2. Научно-технические и технологические возможности предприятия позволяют создать принципиально новые сверхмощные приборы для систем РЭБ, Радиочастотного поражения, радиолокационных комплексов нового поколения, ускорителей и энергетических комплексов.
