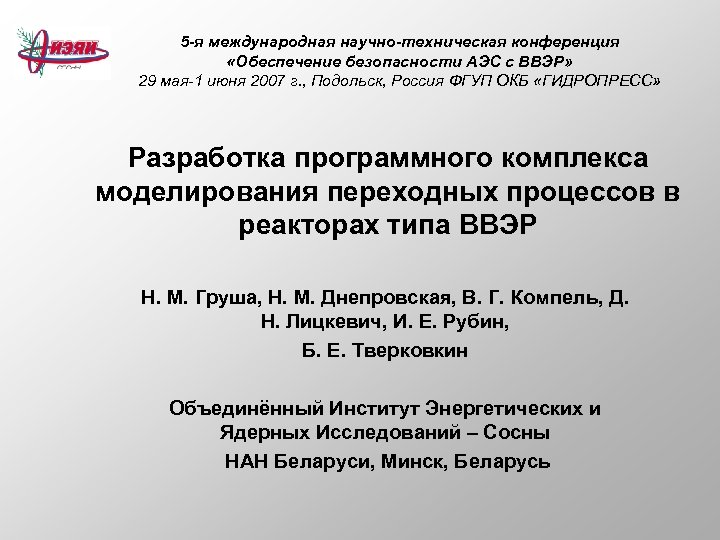

5 -я международная научно-техническая конференция «Обеспечение безопасности АЭС с ВВЭР» 29 мая-1 июня 2007 г. , Подольск, Россия ФГУП ОКБ «ГИДРОПРЕСС» Разработка программного комплекса моделирования переходных процессов в реакторах типа ВВЭР Н. М. Груша, Н. М. Днепровская, В. Г. Компель, Д. Н. Лицкевич, И. Е. Рубин, Б. Е. Тверковкин Объединённый Институт Энергетических и Ядерных Исследований – Сосны НАН Беларуси, Минск, Беларусь

5 -я международная научно-техническая конференция «Обеспечение безопасности АЭС с ВВЭР» 29 мая-1 июня 2007 г. , Подольск, Россия ФГУП ОКБ «ГИДРОПРЕСС» • В Республике Беларусь планируется строительство АЭС. Специалистами ОИЭЯИ выполняется ряд исследовательских расчётных работ по изучению особенностей физики и теплогидравлики водо-водяных реакторов. К числу таких работ относится создание, совершенствование и верификация комплекса FINENET моделирования переходных процессов в реакторе типа ВВЭР в штатных и аварийных ситуациях.

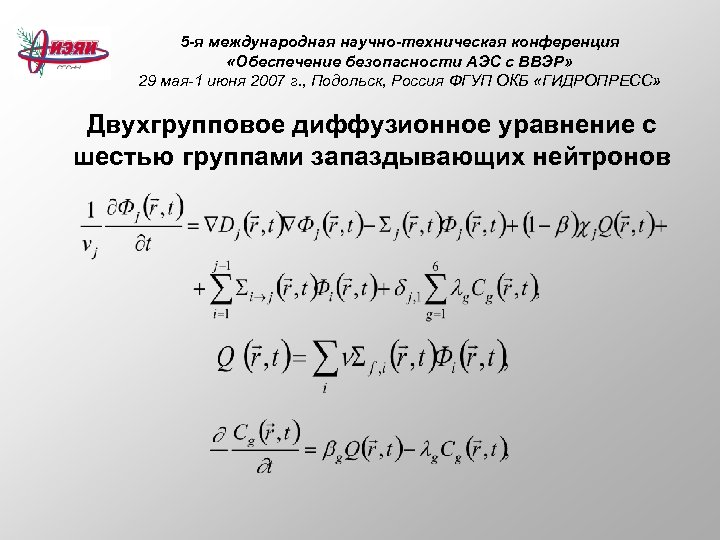

5 -я международная научно-техническая конференция «Обеспечение безопасности АЭС с ВВЭР» 29 мая-1 июня 2007 г. , Подольск, Россия ФГУП ОКБ «ГИДРОПРЕСС» Двухгрупповое диффузионное уравнение с шестью группами запаздывающих нейтронов

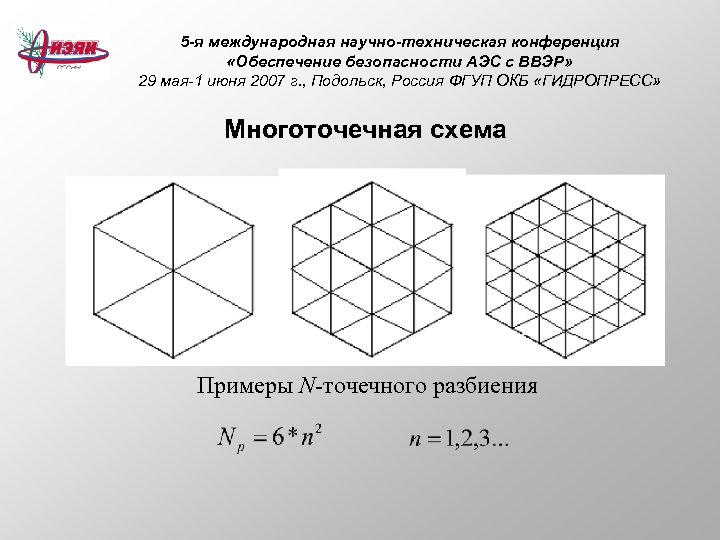

5 -я международная научно-техническая конференция «Обеспечение безопасности АЭС с ВВЭР» 29 мая-1 июня 2007 г. , Подольск, Россия ФГУП ОКБ «ГИДРОПРЕСС» Многоточечная схема Примеры N-точечного разбиения

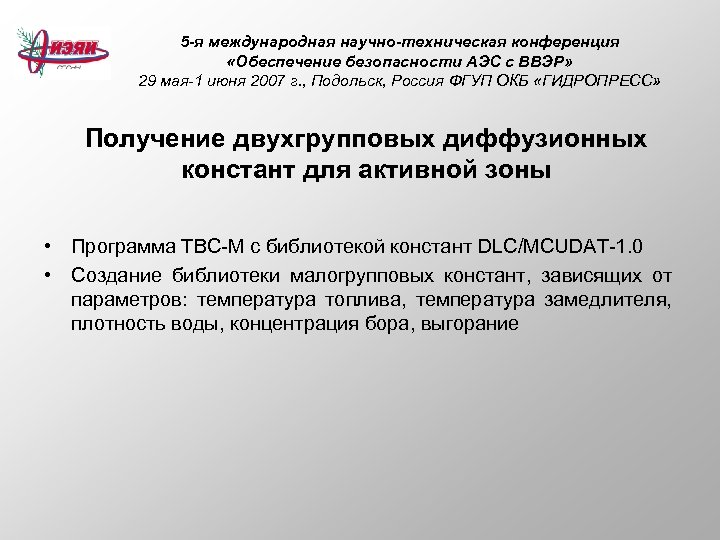

5 -я международная научно-техническая конференция «Обеспечение безопасности АЭС с ВВЭР» 29 мая-1 июня 2007 г. , Подольск, Россия ФГУП ОКБ «ГИДРОПРЕСС» Получение двухгрупповых диффузионных констант для активной зоны • Программа ТВС-М с библиотекой констант DLC/MCUDAT-1. 0 • Создание библиотеки малогрупповых констант, зависящих от параметров: температура топлива, температура замедлителя, плотность воды, концентрация бора, выгорание

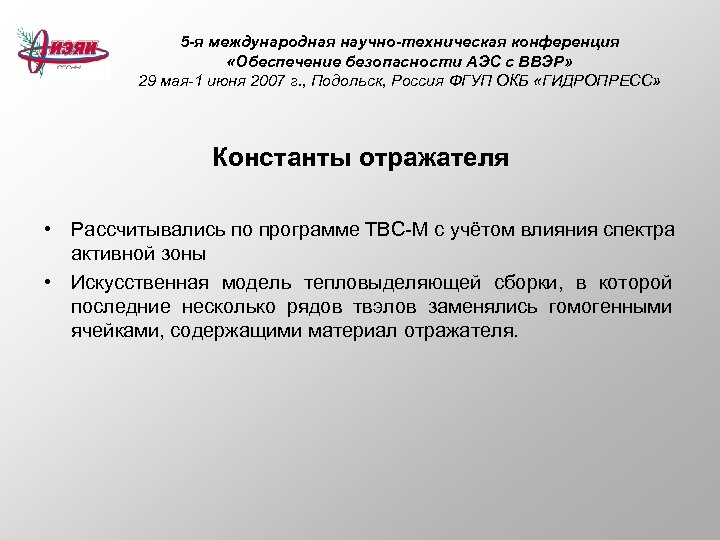

5 -я международная научно-техническая конференция «Обеспечение безопасности АЭС с ВВЭР» 29 мая-1 июня 2007 г. , Подольск, Россия ФГУП ОКБ «ГИДРОПРЕСС» Константы отражателя • Рассчитывались по программе ТВС-М с учётом влияния спектра активной зоны • Искусственная модель тепловыделяющей сборки, в которой последние несколько рядов твэлов заменялись гомогенными ячейками, содержащими материал отражателя.

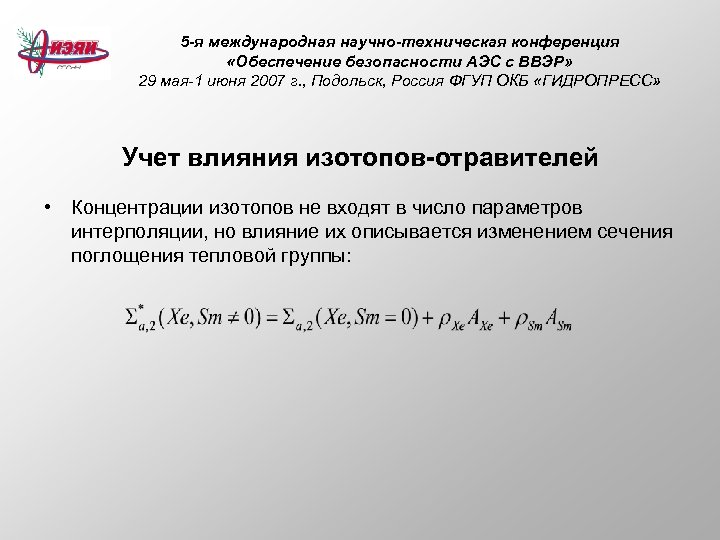

5 -я международная научно-техническая конференция «Обеспечение безопасности АЭС с ВВЭР» 29 мая-1 июня 2007 г. , Подольск, Россия ФГУП ОКБ «ГИДРОПРЕСС» Учет влияния изотопов-отравителей • Концентрации изотопов не входят в число параметров интерполяции, но влияние их описывается изменением сечения поглощения тепловой группы:

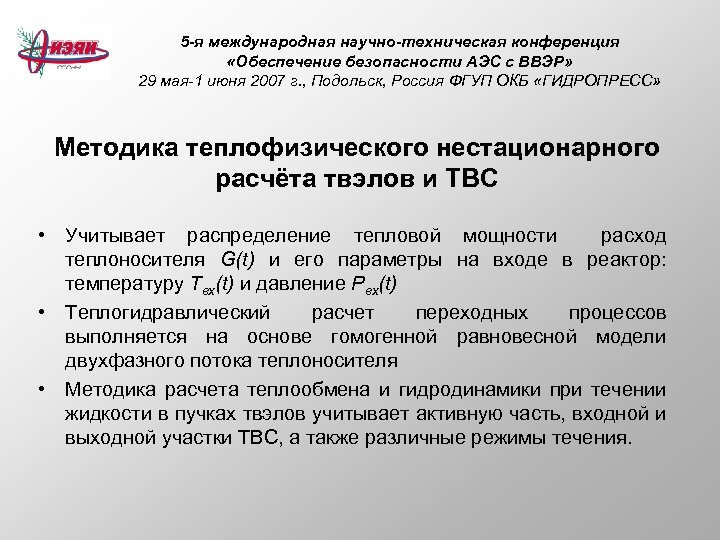

5 -я международная научно-техническая конференция «Обеспечение безопасности АЭС с ВВЭР» 29 мая-1 июня 2007 г. , Подольск, Россия ФГУП ОКБ «ГИДРОПРЕСС» Методика теплофизического нестационарного расчёта твэлов и ТВС • Учитывает распределение тепловой мощности расход теплоносителя G(t) и его параметры на входе в реактор: температуру Твх(t) и давление Pвх(t) • Теплогидравлический расчет переходных процессов выполняется на основе гомогенной равновесной модели двухфазного потока теплоносителя • Методика расчета теплообмена и гидродинамики при течении жидкости в пучках твэлов учитывает активную часть, входной и выходной участки ТВС, а также различные режимы течения.

5 -я международная научно-техническая конференция «Обеспечение безопасности АЭС с ВВЭР» 29 мая-1 июня 2007 г. , Подольск, Россия ФГУП ОКБ «ГИДРОПРЕСС» Верификация комплекса • Расчет тестовых задач с заданными сечениями • Стационарные расчеты четвертого блока Балаковской АЭС • Нестационарные расчеты модельной задачи выброса стержня

5 -я международная научно-техническая конференция «Обеспечение безопасности АЭС с ВВЭР» 29 мая-1 июня 2007 г. , Подольск, Россия ФГУП ОКБ «ГИДРОПРЕСС» Расчет тестовых задач с заданными сечениями • Задача по мгновенному введению и извлечению группы стержней в реакторе ВВЭР-1000 • Suslov I. R. , Ravun O. Yu. , Komlev O. G. Step Rod Insertion and Ejection Kinetics Benchmarks. (VVER-440, VVER-1000), The Association of Computer Technology and Information System in Scientific Research, Obninsk. 1997. – P. 122.

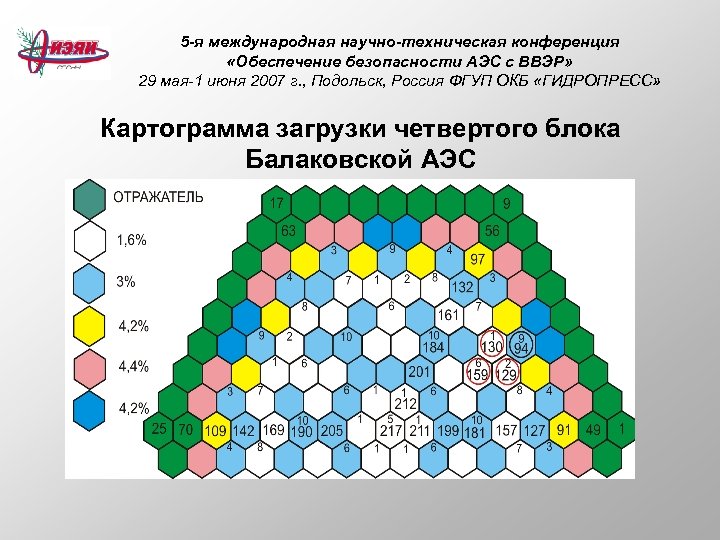

5 -я международная научно-техническая конференция «Обеспечение безопасности АЭС с ВВЭР» 29 мая-1 июня 2007 г. , Подольск, Россия ФГУП ОКБ «ГИДРОПРЕСС» Картограмма загрузки четвертого блока Балаковской АЭС

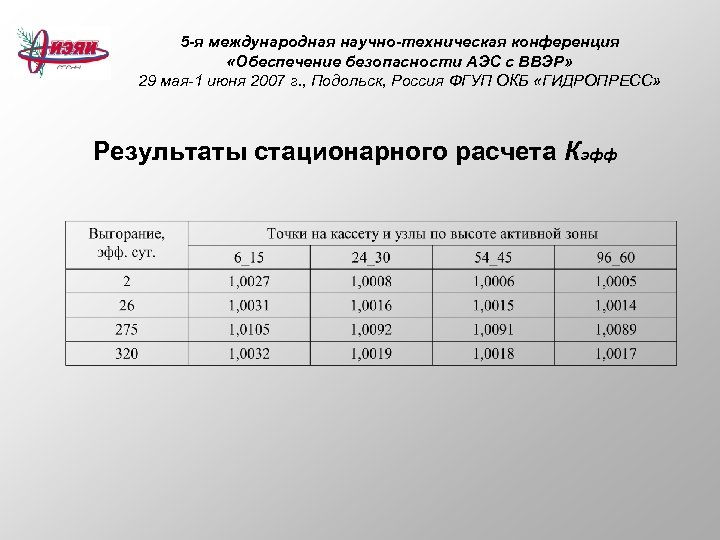

5 -я международная научно-техническая конференция «Обеспечение безопасности АЭС с ВВЭР» 29 мая-1 июня 2007 г. , Подольск, Россия ФГУП ОКБ «ГИДРОПРЕСС» Результаты стационарного расчета Кэфф

5 -я международная научно-техническая конференция «Обеспечение безопасности АЭС с ВВЭР» 29 мая-1 июня 2007 г. , Подольск, Россия ФГУП ОКБ «ГИДРОПРЕСС» Распределение мощности по ТВС (выгорание 26 эфф. суток, мощность 2098 МВт), рассчитанное при разбиении 24_30.

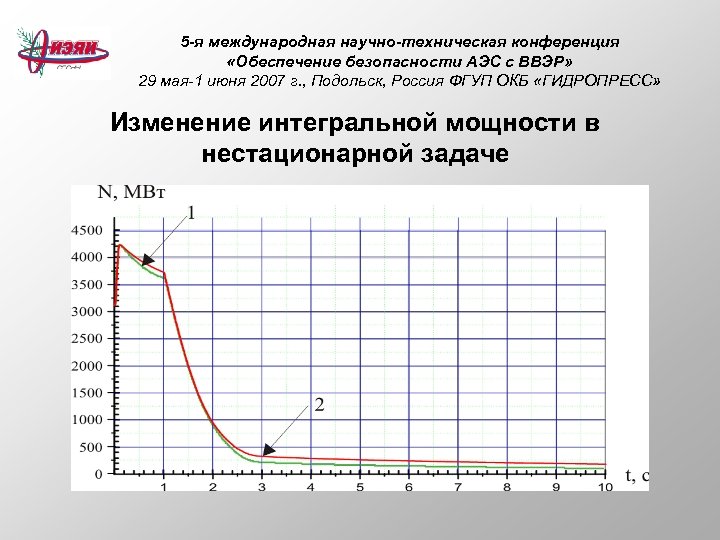

5 -я международная научно-техническая конференция «Обеспечение безопасности АЭС с ВВЭР» 29 мая-1 июня 2007 г. , Подольск, Россия ФГУП ОКБ «ГИДРОПРЕСС» Изменение интегральной мощности в нестационарной задаче

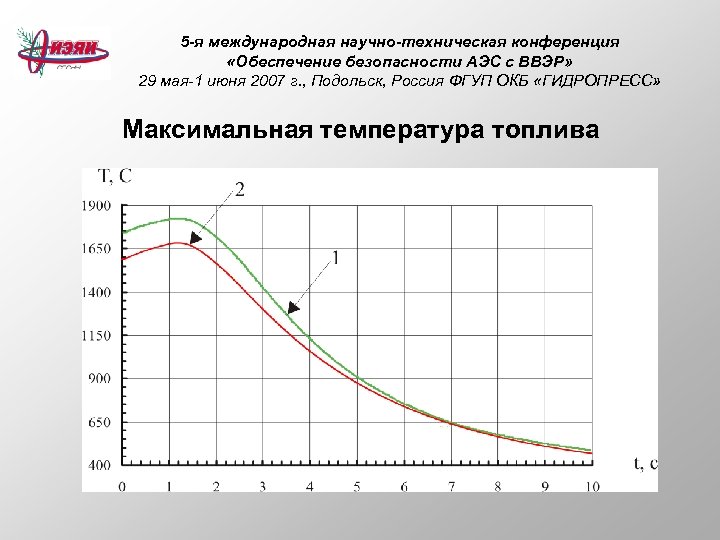

5 -я международная научно-техническая конференция «Обеспечение безопасности АЭС с ВВЭР» 29 мая-1 июня 2007 г. , Подольск, Россия ФГУП ОКБ «ГИДРОПРЕСС» Максимальная температура топлива

5 -я международная научно-техническая конференция «Обеспечение безопасности АЭС с ВВЭР» 29 мая-1 июня 2007 г. , Подольск, Россия ФГУП ОКБ «ГИДРОПРЕСС» Изменение интегральной мощности, рассчитанное при разных разбиениях

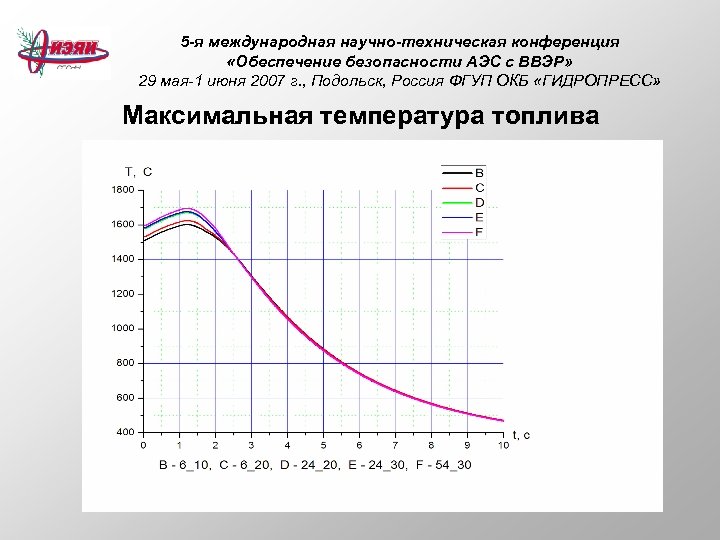

5 -я международная научно-техническая конференция «Обеспечение безопасности АЭС с ВВЭР» 29 мая-1 июня 2007 г. , Подольск, Россия ФГУП ОКБ «ГИДРОПРЕСС» Максимальная температура топлива

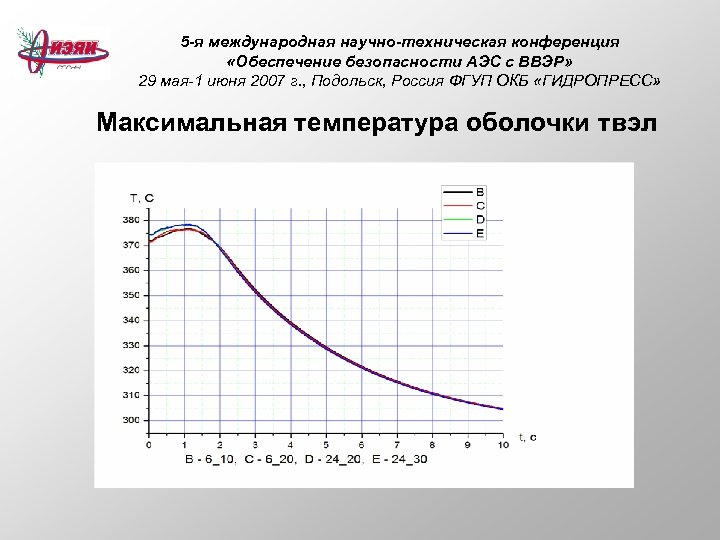

5 -я международная научно-техническая конференция «Обеспечение безопасности АЭС с ВВЭР» 29 мая-1 июня 2007 г. , Подольск, Россия ФГУП ОКБ «ГИДРОПРЕСС» Максимальная температура оболочки твэл

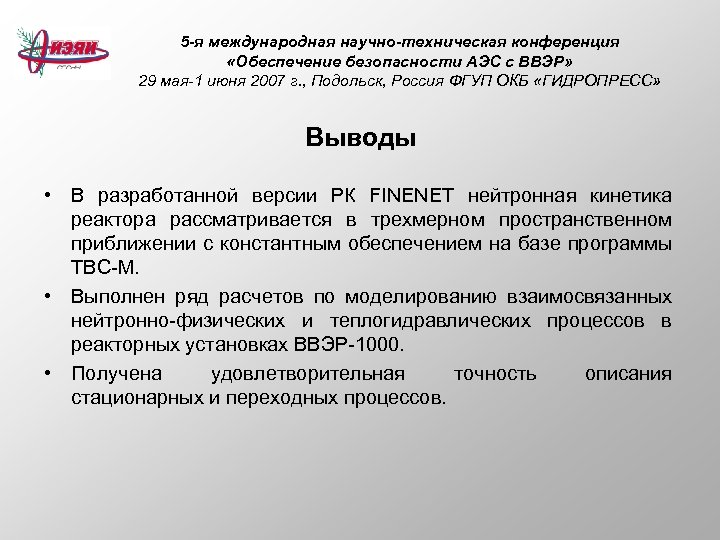

5 -я международная научно-техническая конференция «Обеспечение безопасности АЭС с ВВЭР» 29 мая-1 июня 2007 г. , Подольск, Россия ФГУП ОКБ «ГИДРОПРЕСС» Выводы • В разработанной версии РК FINENET нейтронная кинетика реактора рассматривается в трехмерном пространственном приближении с константным обеспечением на базе программы ТВС-М. • Выполнен ряд расчетов по моделированию взаимосвязанных нейтронно-физических и теплогидравлических процессов в реакторных установках ВВЭР-1000. • Получена удовлетворительная точность описания стационарных и переходных процессов.

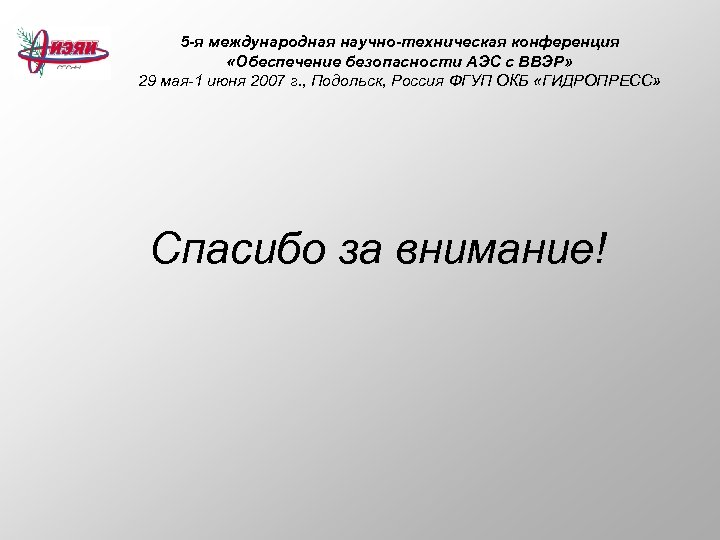

5 -я международная научно-техническая конференция «Обеспечение безопасности АЭС с ВВЭР» 29 мая-1 июня 2007 г. , Подольск, Россия ФГУП ОКБ «ГИДРОПРЕСС» Спасибо за внимание!
