5 Усилители промежуточной частоты УПЧ 5 1 УПЧ

5. Усилители промежуточной частоты (УПЧ) 5. 1. УПЧ с распределённой избирательностью 5. 2. УПЧ с сосредоточенной избирательностью 5. 3. Искажения АМ сигнала в УПЧ 5. 4. Искажения ЧМ сигнала в УПЧ

5. 1. УПЧ с распределённой избирательностью Каскад широкополосного УПЧ на одинаково настроенных колебательных контурах Коэффициент прямоугольности по уровню κ: Нормированная АЧХ 1

УПЧ на связанных колебательных контурах Трансформаторная связь Емкостная связь 2

5. 2. УПЧ с сосредоточенной избирательностью УПЧ с ФСС 4 -го порядка Характеристическое сопротивление: Условия согласования: Полоса пропускания: 3

УПЧ с электроакустическими ФСС (1) Эквивалентная схема кварцевого резонатора Фильтр на основе кварцевого резонатора АЧХ фильтра без компенсации с компенсацией (5 п. Ф) f 0 = 1 МГц П = 600 Гц 4

УПЧ с электроакустическими ФСС (2) Фильтр на поверхностных акустических волнах (ПАВ) 5

5. 3. Искажения АМ сигнала Задержка сигнала 6

Снижение глубины модуляции 7

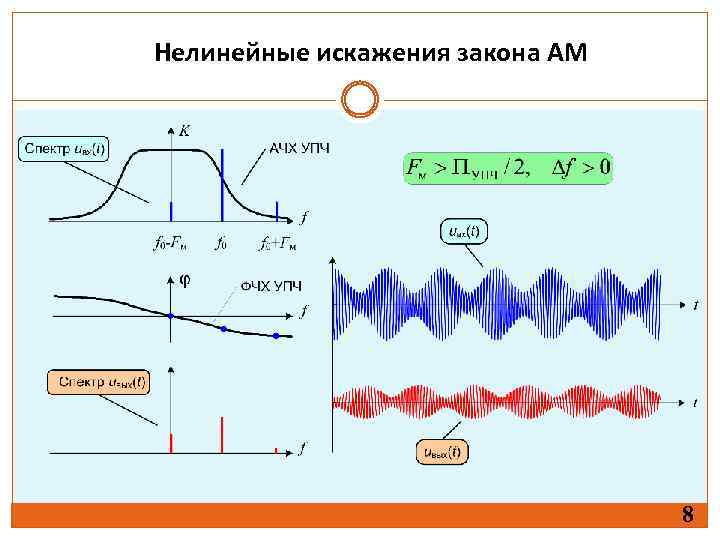

Нелинейные искажения закона АМ 8

5. 4. Искажения ЧМ сигнала Сопутствующая паразитная АМ Огибающая 9

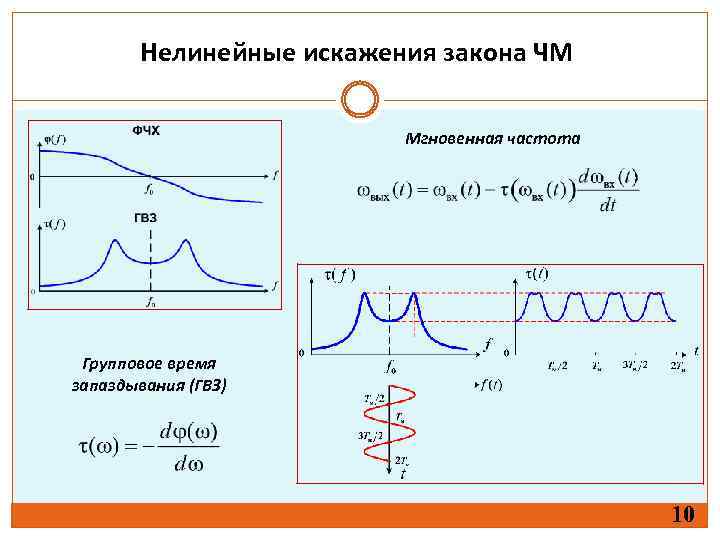

Нелинейные искажения закона ЧМ Мгновенная частота Групповое время запаздывания (ГВЗ) 10
