5 Дәріс ЭЛЕКТРАКУСТИКАЛЫ Қ ТҮРЛЕНДІРГІШТЕРДІҢ НЕГІЗГІ ТИПТЕРІ
Мазмұны: • Әр түрлі типтті электракустикалық түрлендіргіштің құрылысы және түрлендіру принциптері.

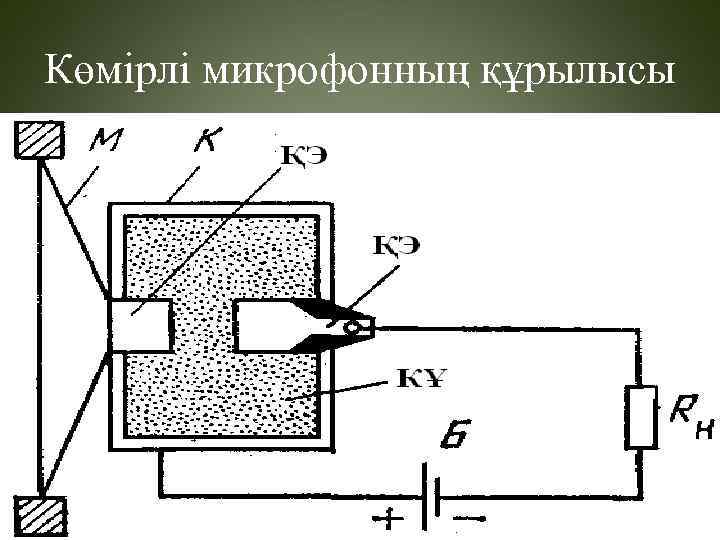

Көмірлі микрофонның құрылысы

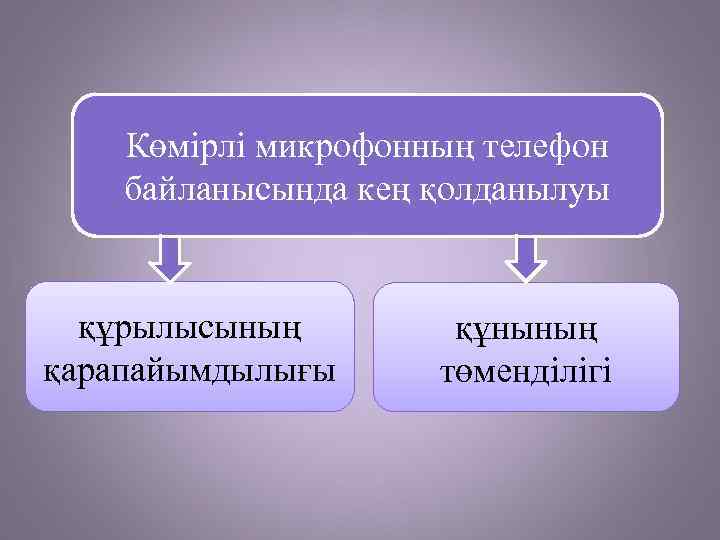

Көмірлі микрофонның телефон байланысында кең қолданылуы құрылысының қарапайымдылығы құнының төменділігі

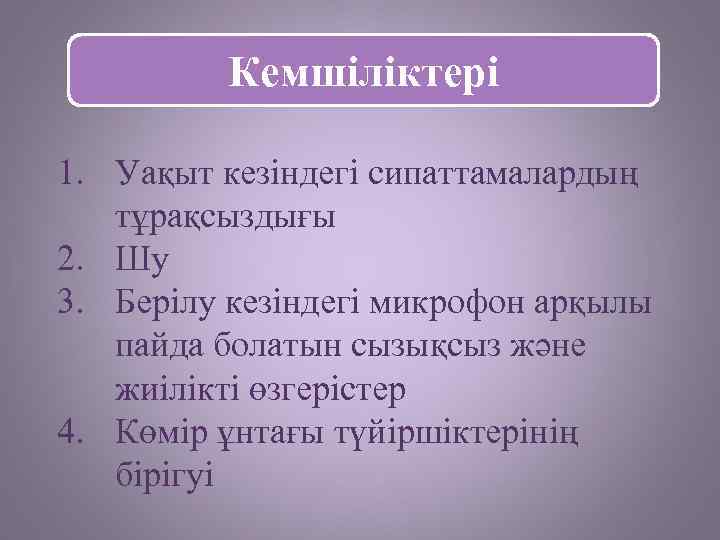

Кемшіліктері 1. Уақыт кезіндегі сипаттамалардың тұрақсыздығы 2. Шу 3. Берілу кезіндегі микрофон арқылы пайда болатын сызықсыз және жиілікті өзгерістер 4. Көмір ұнтағы түйіршіктерінің бірігуі
Көмірлі микрофонда дыбыс тербелістерінің электрлі күйге ауысуы

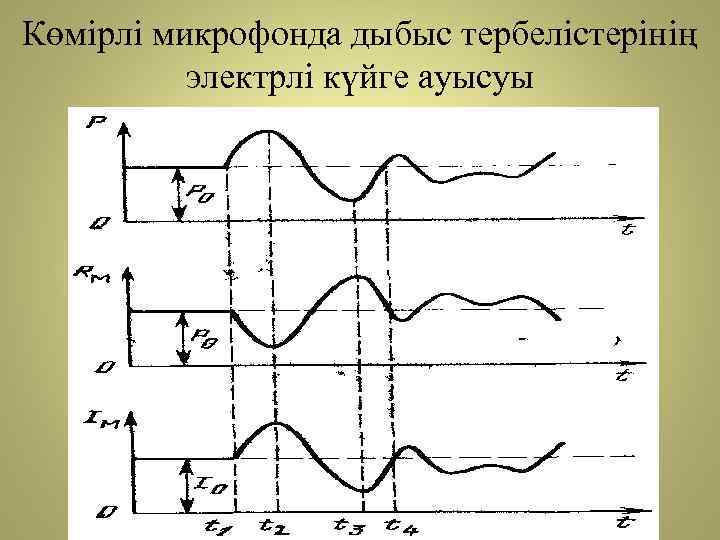

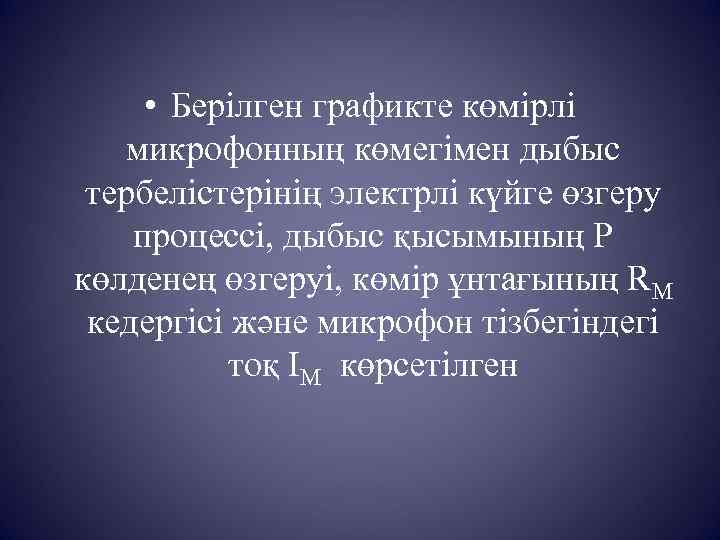

• Берілген графикте көмірлі микрофонның көмегімен дыбыс тербелістерінің электрлі күйге өзгеру процессі, дыбыс қысымының Р көлденең өзгеруі, көмір ұнтағының RM кедергісі және микрофон тізбегіндегі тоқ IM көрсетілген

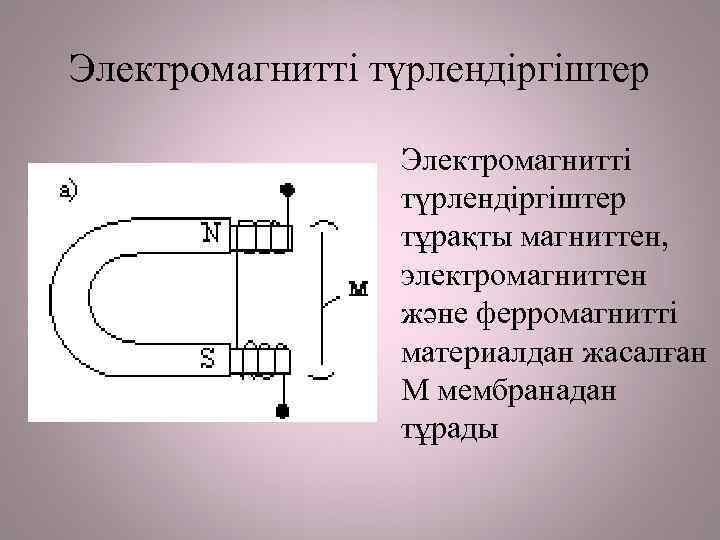

Электромагнитті түрлендіргіштер тұрақты магниттен, электромагниттен және ферромагнитті материалдан жасалған М мембранадан тұрады

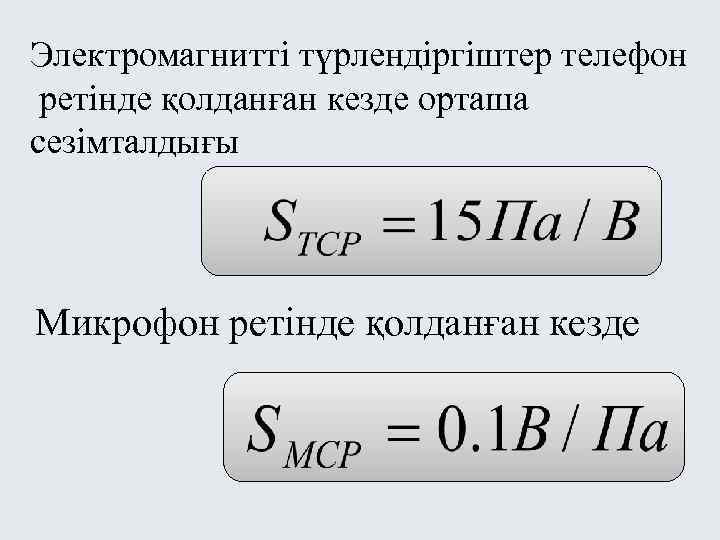

Электромагнитті түрлендіргіштер телефон ретінде қолданған кезде орташа сезімталдығы Микрофон ретінде қолданған кезде

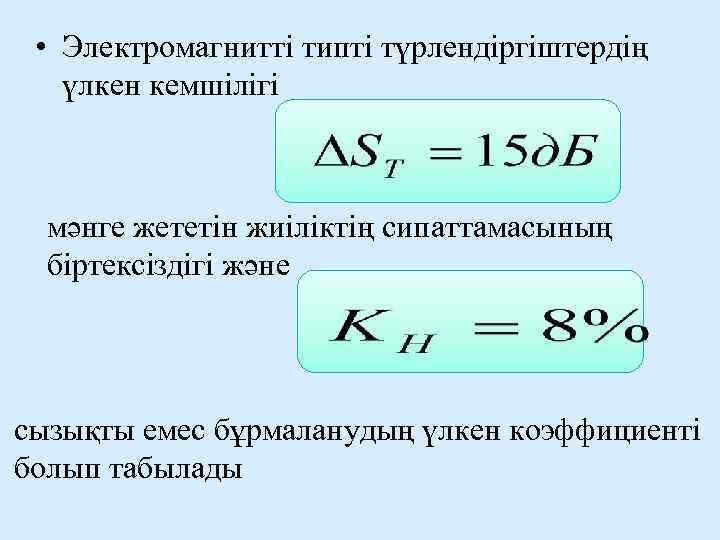

• Электромагнитті типті түрлендіргіштердің үлкен кемшілігі мәнге жететін жиіліктің сипаттамасының біртексіздігі және сызықты емес бұрмаланудың үлкен коэффициенті болып табылады

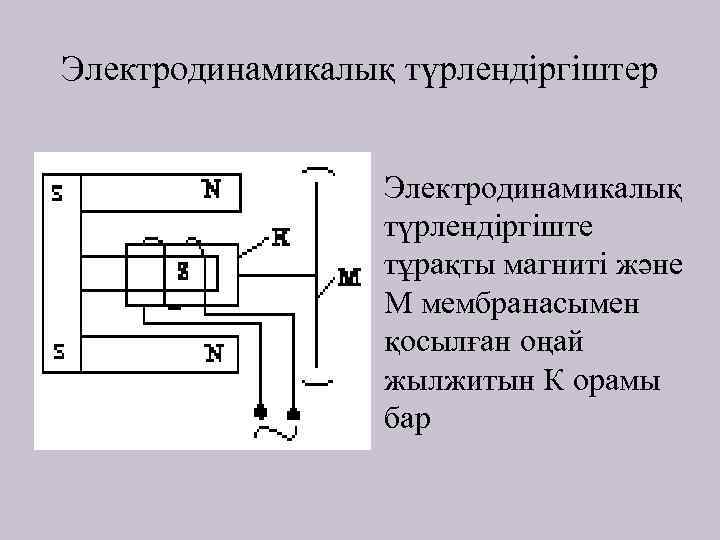

Электродинамикалық түрлендіргіштер Электродинамикалық түрлендіргіште тұрақты магниті және М мембранасымен қосылған оңай жылжитын К орамы бар

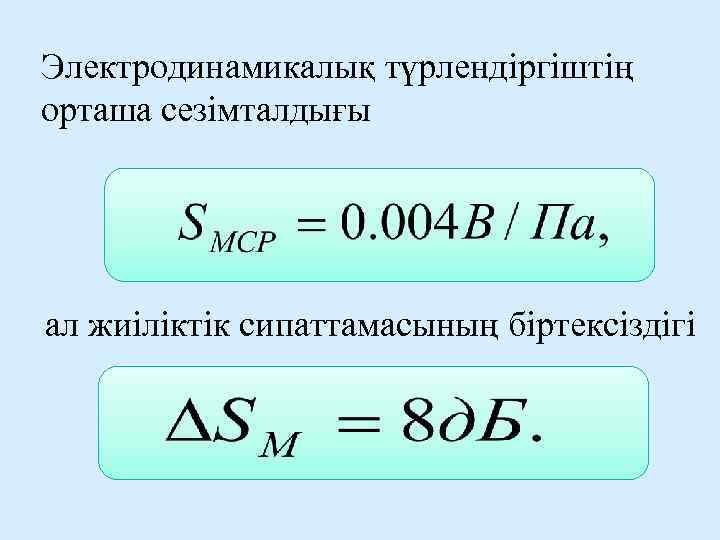

Электродинамикалық түрлендіргіштің орташа сезімталдығы ал жиіліктік сипаттамасының біртексіздігі
Егер электродинамикалық түрлендіргіш телефон немесе қаттышығарғыш ретінде пайдаланылса, онда оның орташа сезімталдығы

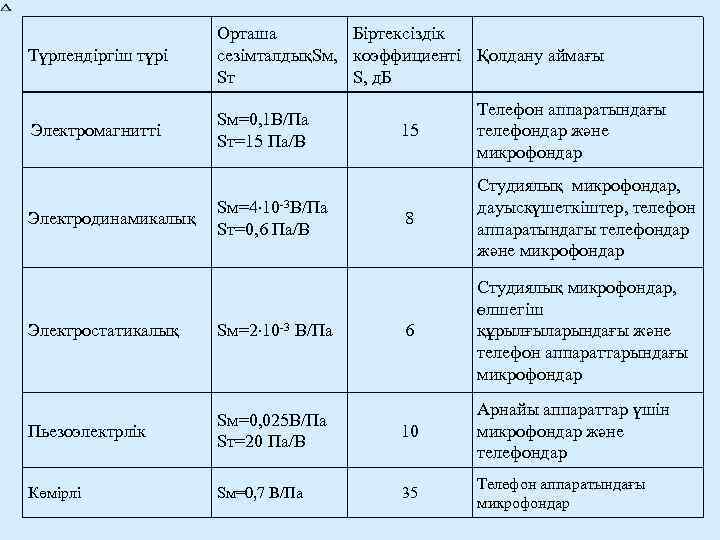

Түрлендіргіш түрі Орташа Біртексіздік сезімталдық Sм, коэффициенті Қолдану аймағы Sт S, д. Б Электромагнитті Sм=0, 1 В/Па Sт=15 Па/В Электродинамикалық Sм=4 10 -3 В/Па Sт=0, 6 Па/В 15 Телефон аппаратындағы телефондар және микрофондар 8 Студиялық микрофондар, дауыскүшеткіштер, телефон аппаратындагы телефондар және микрофондар 6 Студиялық микрофондар, өлшегіш құрылғыларындағы және телефон аппараттарындағы микрофондар Электростатикалық Sм=2 10 -3 В/Па Пьезоэлектрлік Sм=0, 025 В/Па Sт=20 Па/В 10 Арнайы аппараттар үшін микрофондар және телефондар Көмірлі Sм=0, 7 В/Па 35 Телефон аппаратындағы микрофондар

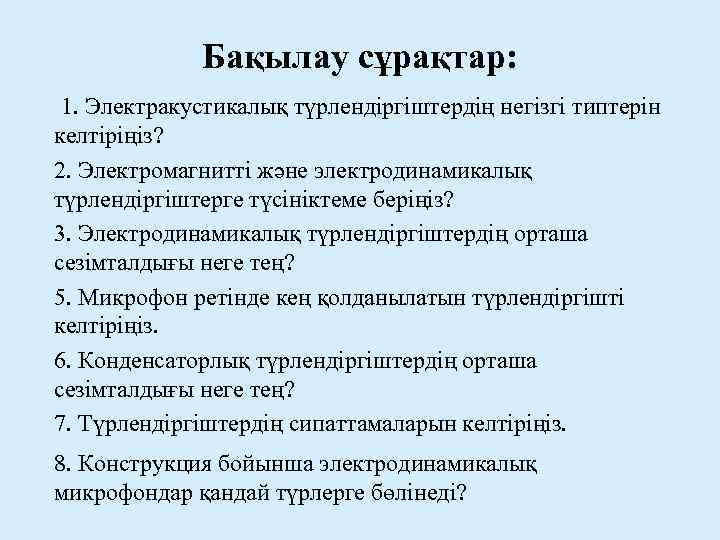

Бақылау сұрақтар: 1. Электракустикалық түрлендіргіштердің негізгі типтерін келтіріңіз? 2. Электромагнитті және электродинамикалық түрлендіргіштерге түсініктеме беріңіз? 3. Электродинамикалық түрлендіргіштердің орташа сезімталдығы неге тең? 5. Микрофон ретінде кең қолданылатын түрлендіргішті келтіріңіз. 6. Конденсаторлық түрлендіргіштердің орташа сезімталдығы неге тең? 7. Түрлендіргіштердің сипаттамаларын келтіріңіз. 8. Конструкция бойынша электродинамикалық микрофондар қандай түрлерге бөлінеді?
