5. 4. Системы обработки графической информации

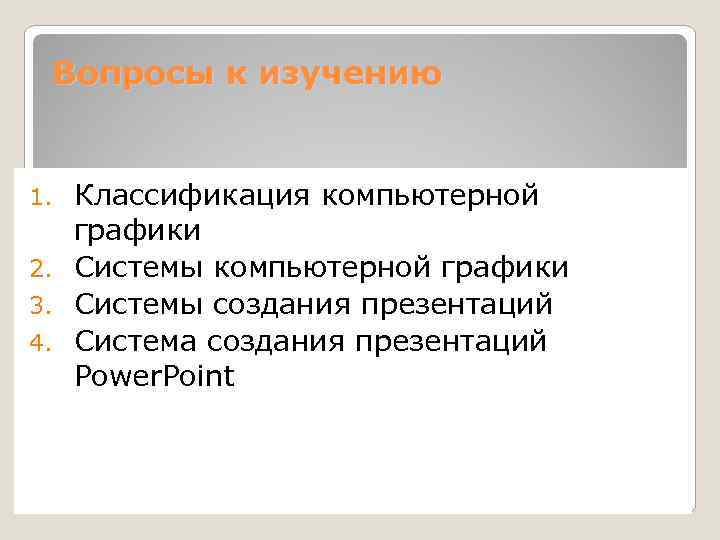

Вопросы к изучению Классификация компьютерной графики 2. Системы компьютерной графики 3. Системы создания презентаций 4. Система создания презентаций Power. Point 1.

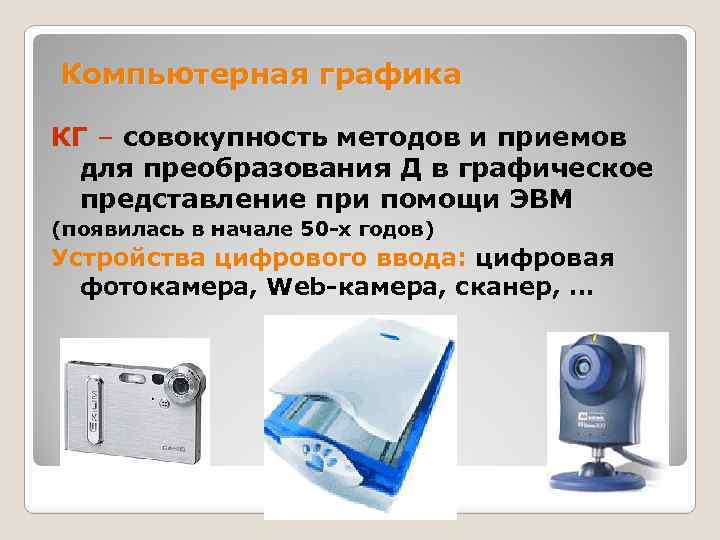

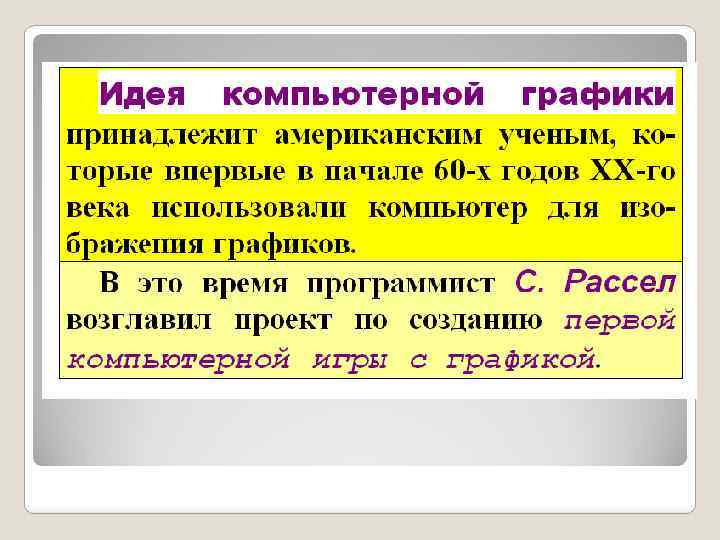

Компьютерная графика КГ – совокупность методов и приемов для преобразования Д в графическое представление при помощи ЭВМ (появилась в начале 50 -х годов) Устройства цифрового ввода: цифровая фотокамера, Web-камера, сканер, …

Признаки классификации КГ 1. способ формирования изображения 2. цветность 3. размерность 4. динамика изображения 5. назначение 6. область применения

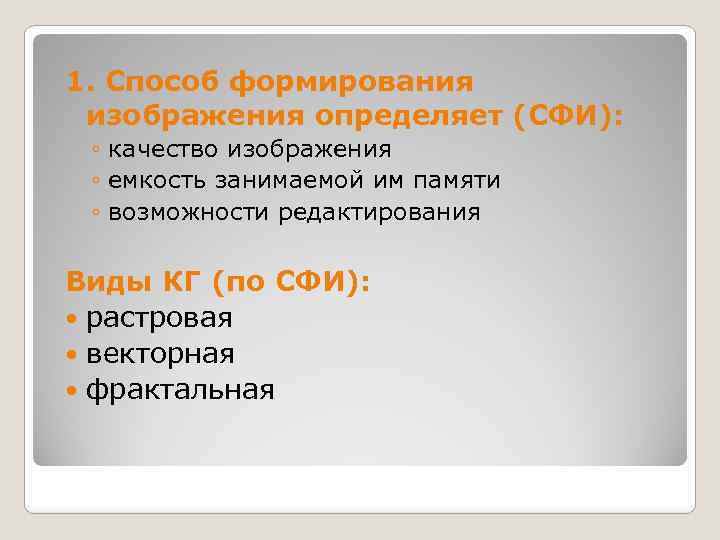

1. Способ формирования изображения определяет (СФИ): ◦ качество изображения ◦ емкость занимаемой им памяти ◦ возможности редактирования Виды КГ (по СФИ): растровая векторная фрактальная

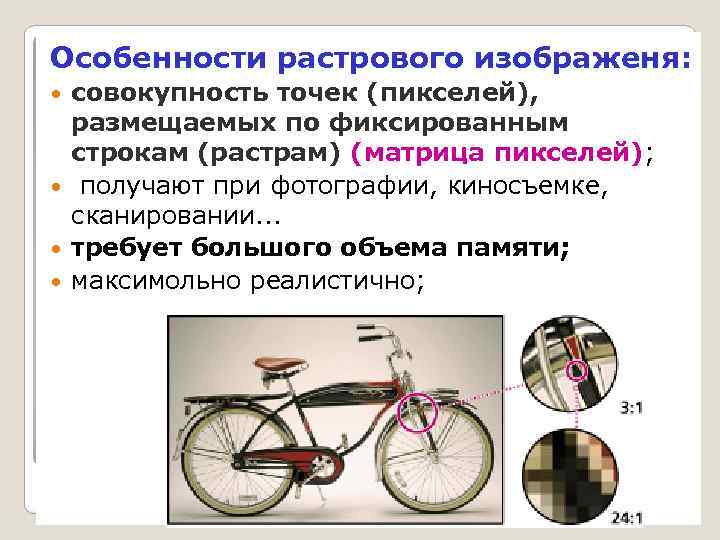

Особенности растрового изображеня: совокупность точек (пикселей), размещаемых по фиксированным строкам (растрам) (матрица пикселей); получают при фотографии, киносъемке, сканировании. . . требует большого объема памяти; максимольно реалистично;

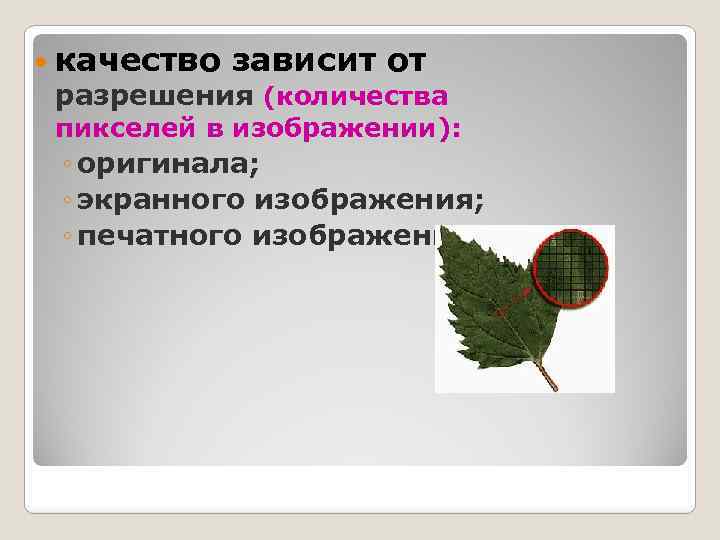

качество зависит от разрешения (количества пикселей в изображении): ◦ оригинала; ◦ экранного изображения; ◦ печатного изображения.

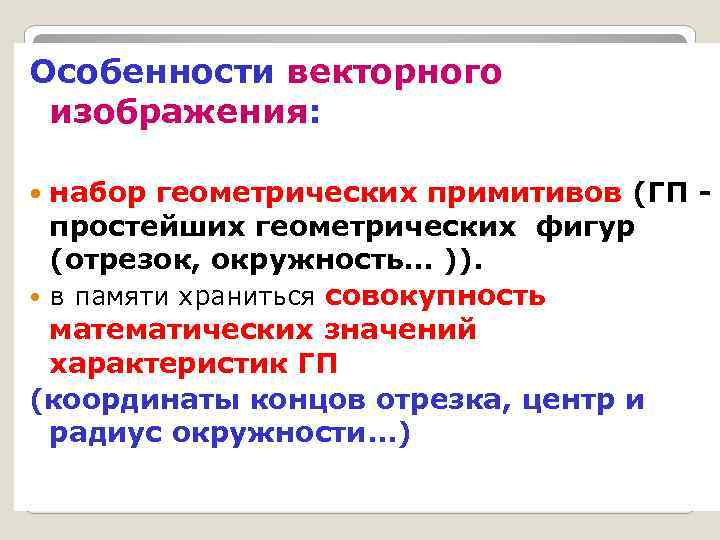

Особенности векторного изображения: набор геометрических примитивов (ГП простейших геометрических фигур (отрезок, окружность… )). в памяти храниться совокупность математических значений характеристик ГП (координаты концов отрезка, центр и радиус окружности. . . )

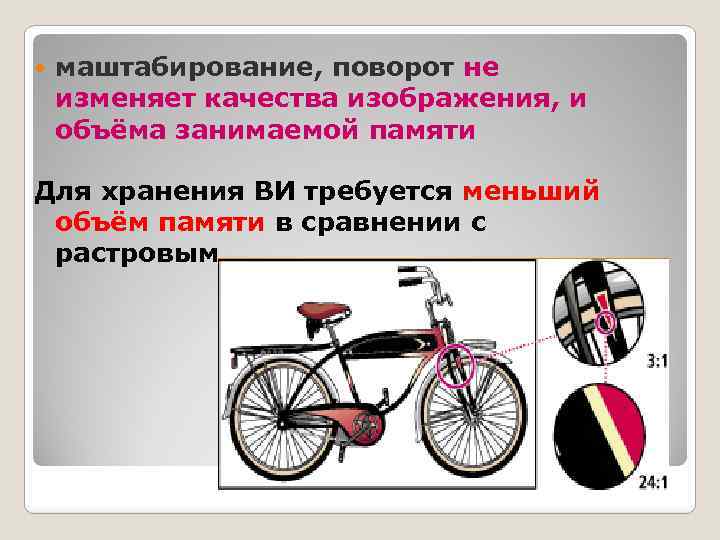

маштабирование, поворот не изменяет качества изображения, и объёма занимаемой памяти Для хранения ВИ требуется меньший объём памяти в сравнении с растровым

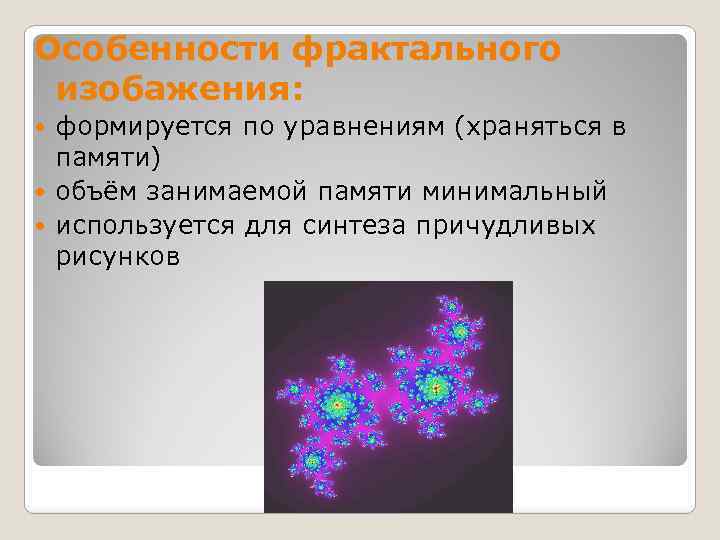

Особенности фрактального изобажения: формируется по уравнениям (храняться в памяти) объём занимаемой памяти минимальный используется для синтеза причудливых рисунков

$Фрактал (лат. fractus — дробленый) — геометрическая фигура, обладающая свойством самоподобия, то есть составленную$

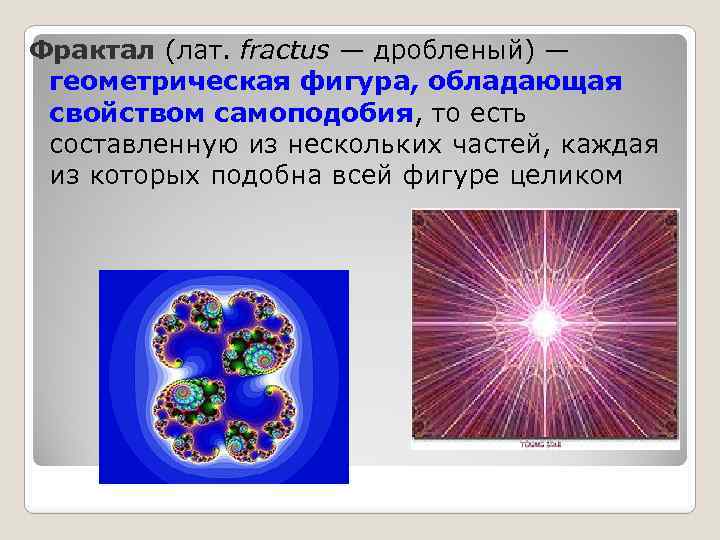

Фрактал (лат. fractus — дробленый) — геометрическая фигура, обладающая свойством самоподобия, то есть составленную из нескольких частей, каждая из которых подобна всей фигуре целиком

Примеры фрактальных изображений

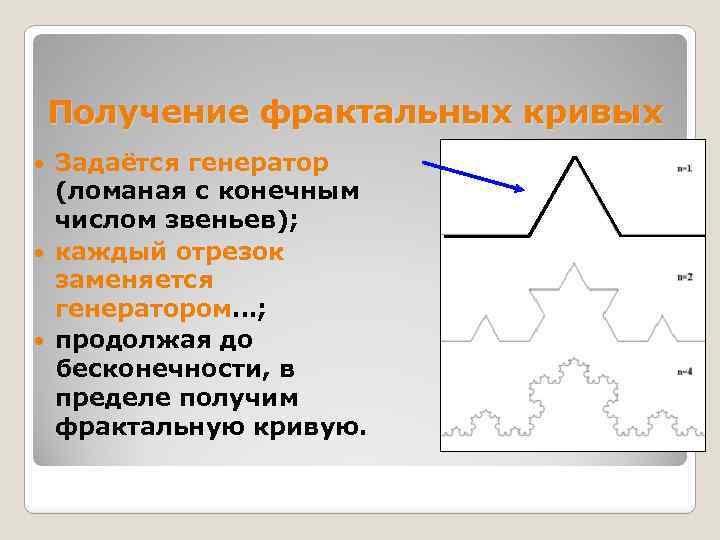

Получение фрактальных кривых Задаётся генератор (ломаная с конечным числом звеньев); каждый отрезок заменяется генератором…; продолжая до бесконечности, в пределе получим фрактальную кривую.

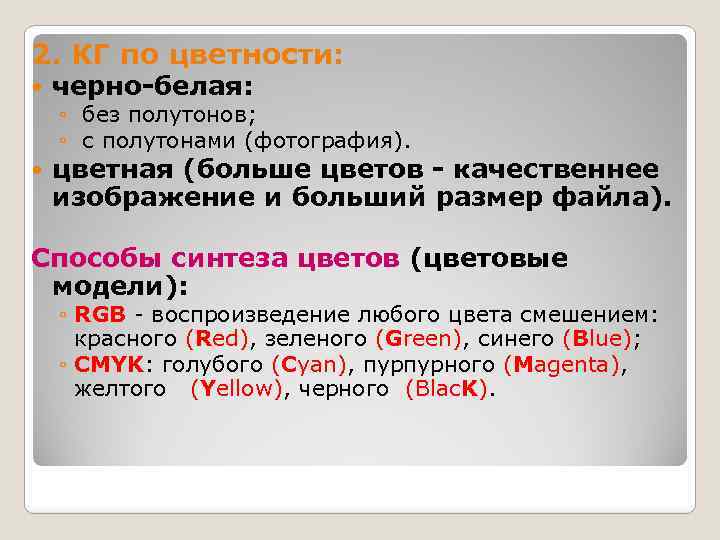

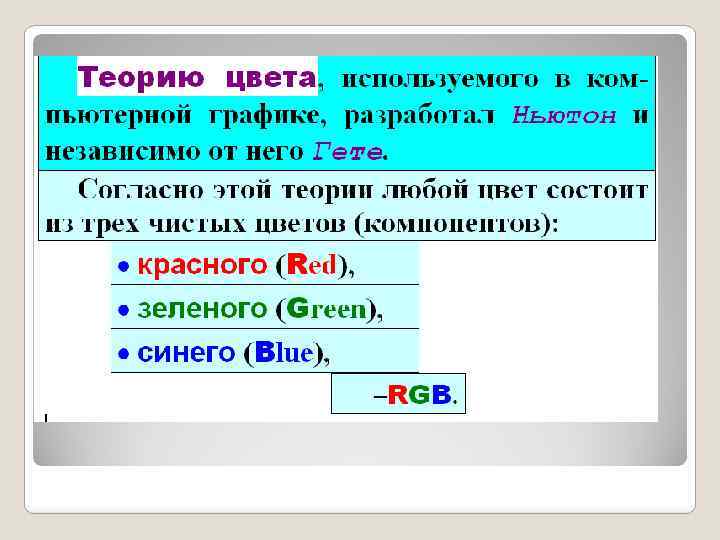

2. КГ по цветности: черно-белая: цветная (больше цветов - качественнее изображение и больший размер файла). ◦ без полутонов; ◦ с полутонами (фотография). Способы синтеза цветов (цветовые модели): ◦ RGB - воспроизведение любого цвета смешением: красного (Red), зеленого (Green), синего (Blue); ◦ CMYK: голубого (Cyan), пурпурного (Magenta), желтого (Yellow), черного (Blac. K).

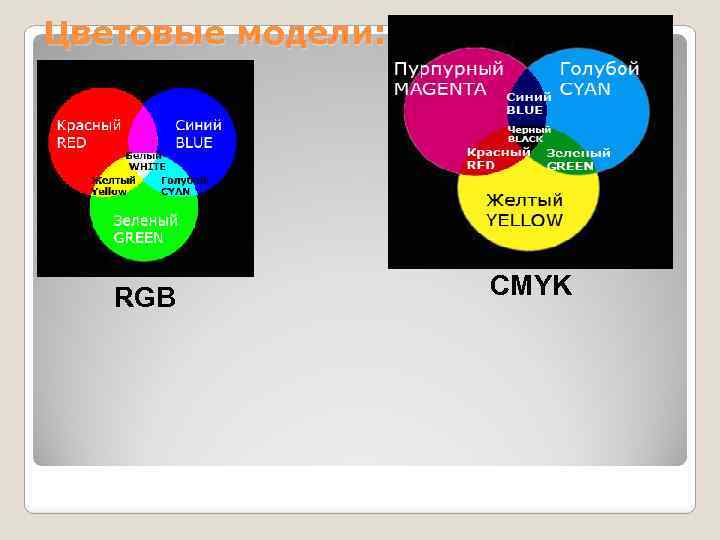

Цветовые модели: RGB CMYK

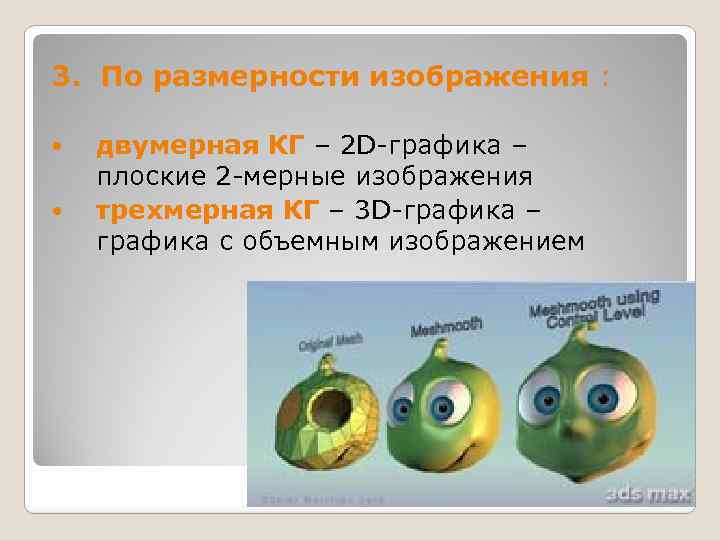

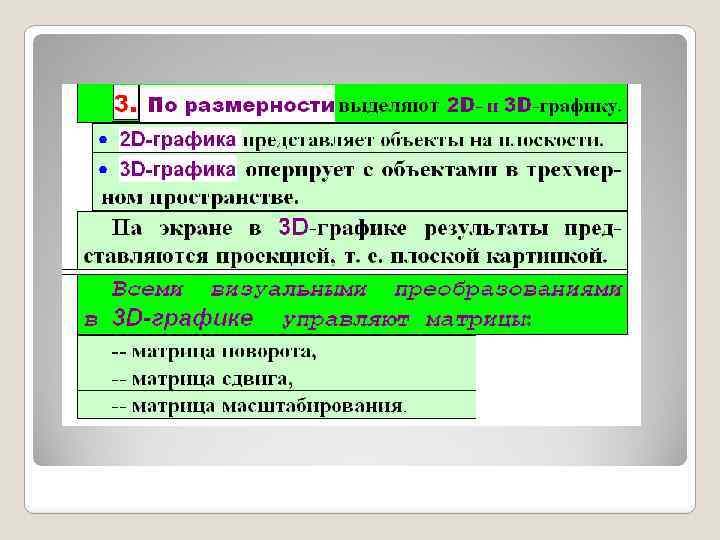

3. По размерности изображения : двумерная КГ – 2 D-графика – плоские 2 -мерные изображения трехмерная КГ – 3 D-графика – графика с объемным изображением

4. По динамике изображения: статическая графика – компьютерная графика с неизменяющимися картинками; компьютерная анимация – графика с изменяющимися 2 -х и 3 -х-мерными изображениями.

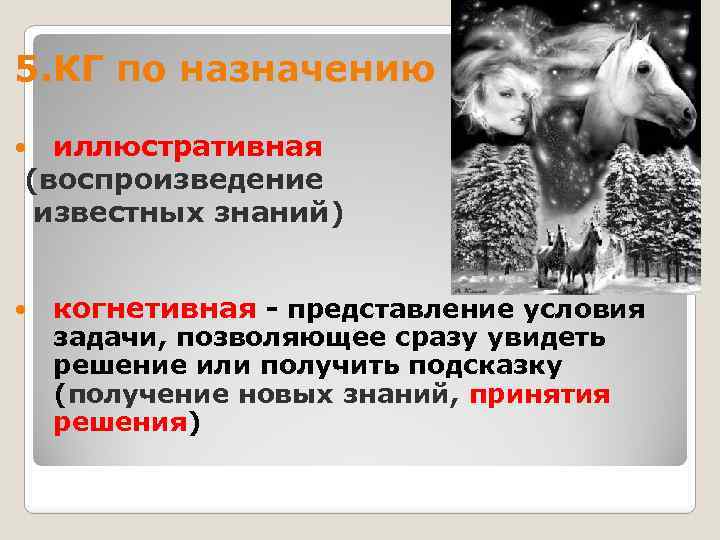

5. КГ по назначению : иллюстративная (воспроизведение известных знаний) когнетивная - представление условия задачи, позволяющее сразу увидеть решение или получить подсказку (получение новых знаний, принятия решения)

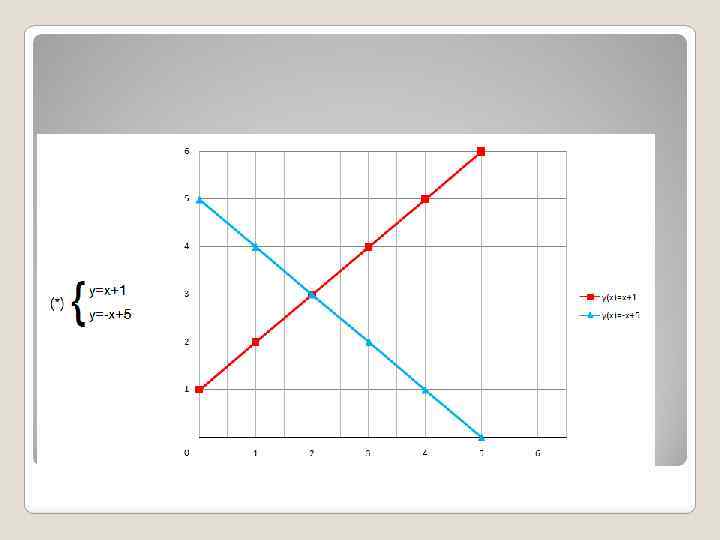

Применение когнитивной графики

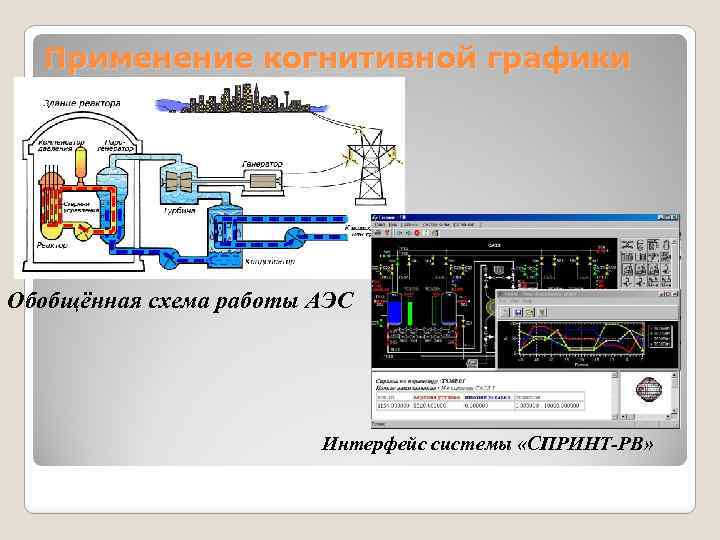

Применение когнитивной графики Обобщённая схема работы АЭС Интерфейс системы «СПРИНТ-РВ»

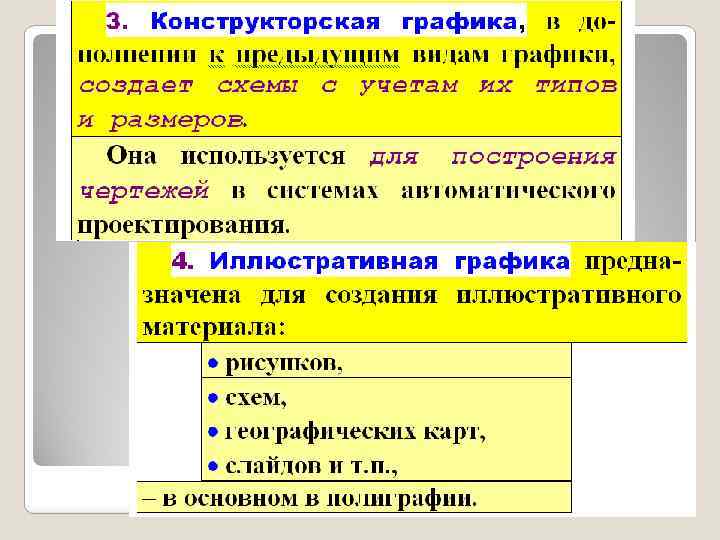

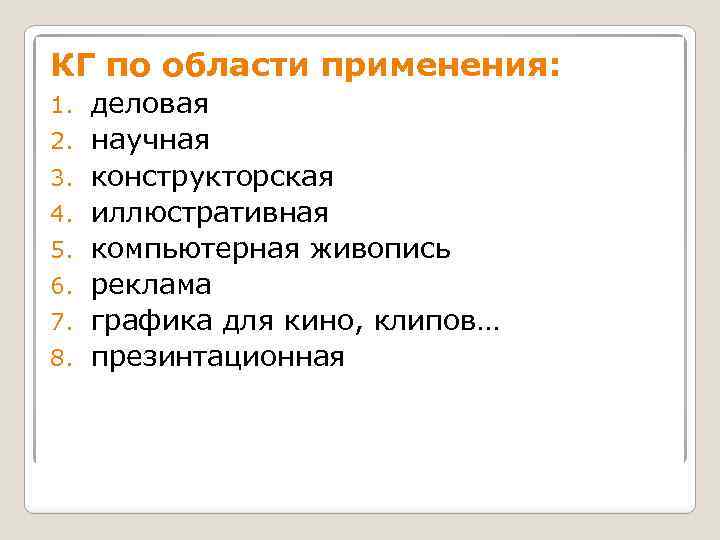

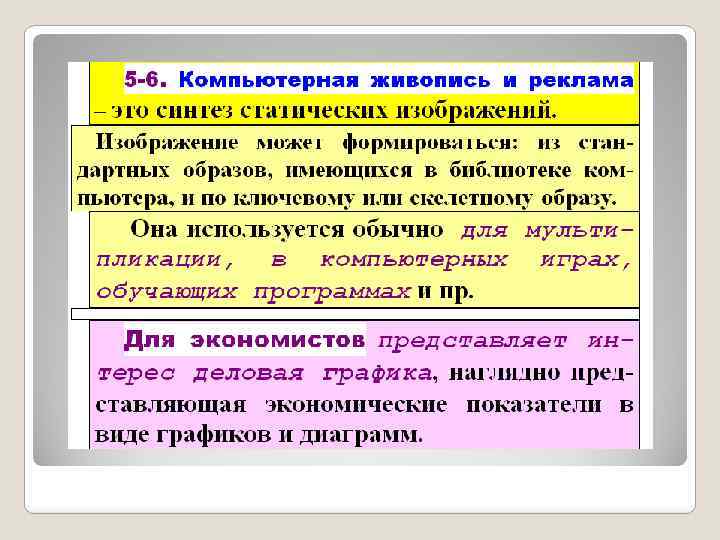

КГ по области применения: 1. 2. 3. 4. 5. 6. 7. 8. деловая научная конструкторская иллюстративная компьютерная живопись реклама графика для кино, клипов… презинтационная

Системы компьютерной графики (СКГ). Функции СКГ: создание и редактирование графических изображений (И) поддержка многослойной структуры изображения моделирование различных кистей и материалов и др. наличие средств анимации комбинация видео и звуковых эффектов редактирование текста и др.

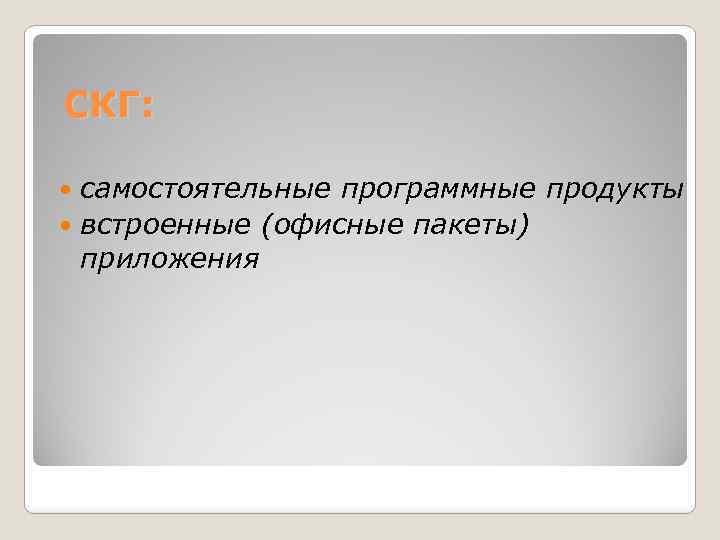

СКГ: самостоятельные программные продукты встроенные (офисные пакеты) приложения

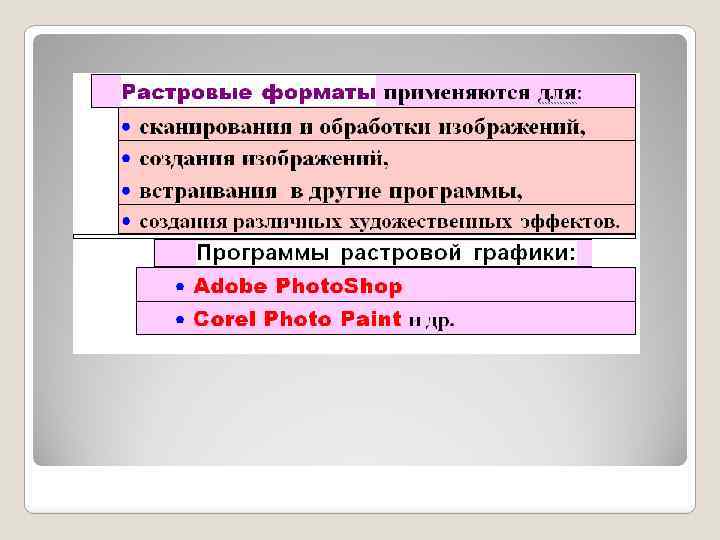

Программы обработки растровых изображений (И): Paint - однооконный графический редактор для создания и редактирования И. Adobe Photoshop для обработки фотографий (изменение яркости, контрастности и т. д. ).

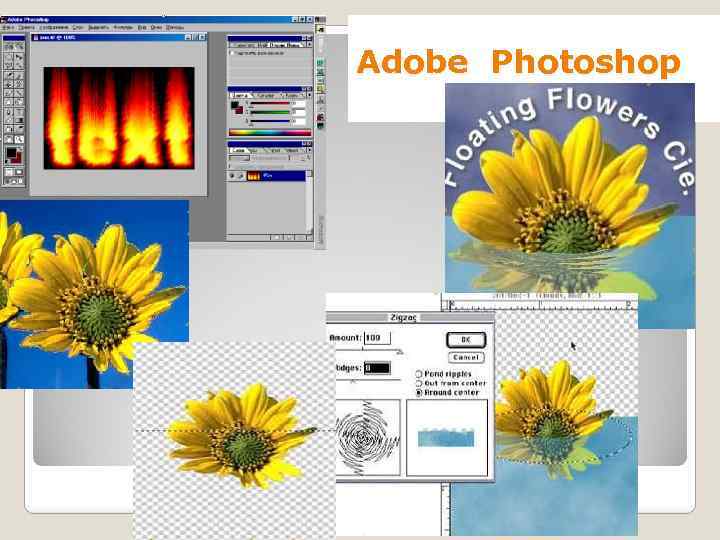

Adobe Photoshop

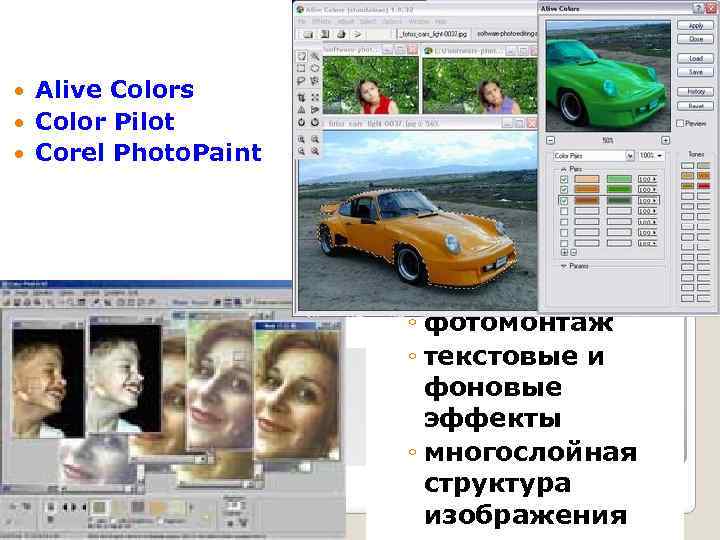

Alive Сolors Color Pilot Corel Photo. Paint ◦ фотомонтаж ◦ текстовые и фоновые эффекты ◦ многослойная структура изображения

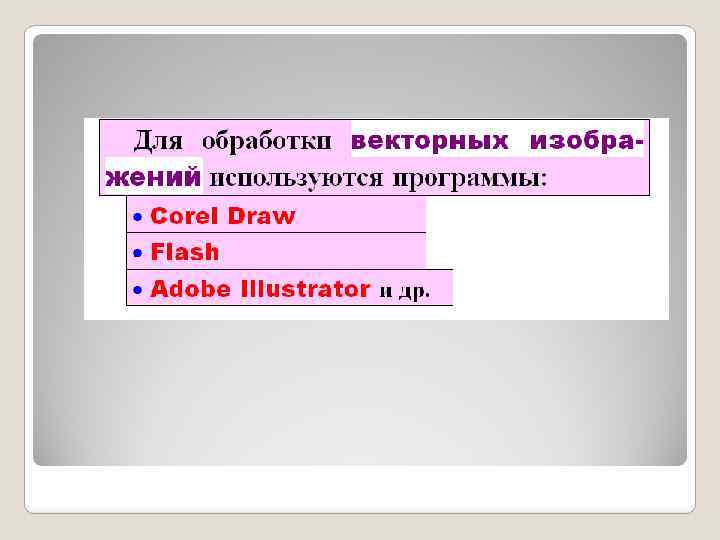

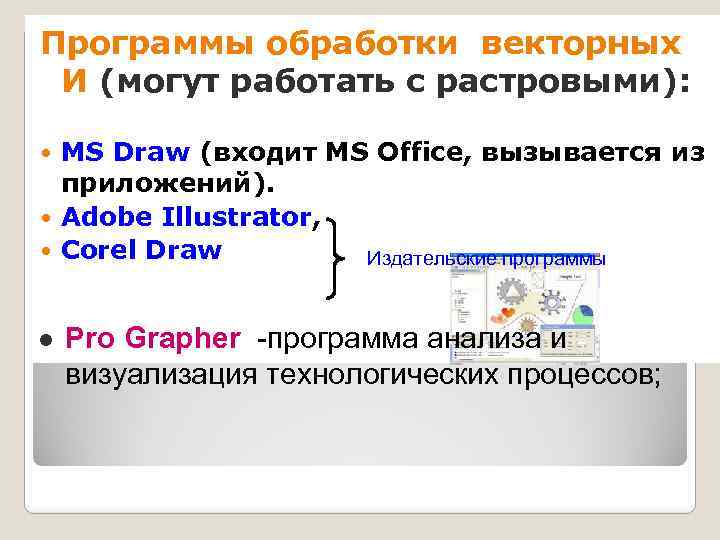

Программы обработки векторных И (могут работать с растровыми): MS Draw (входит MS Office, вызывается из приложений). Adobe Illustrator, Corel Draw Издательские программы l Pro Grapher -программа анализа и визуализация технологических процессов;

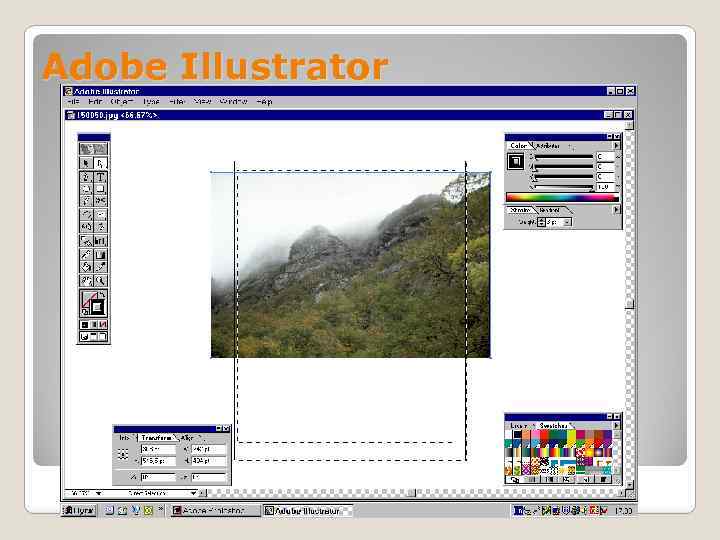

Adobe Illustrator

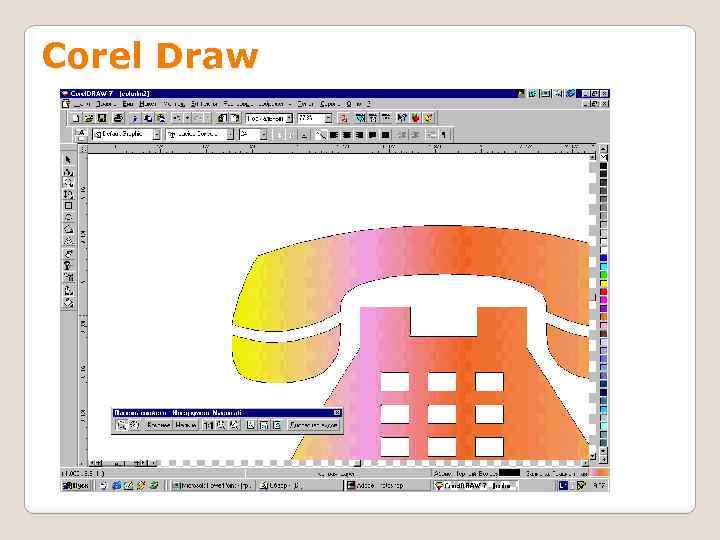

Corel Draw

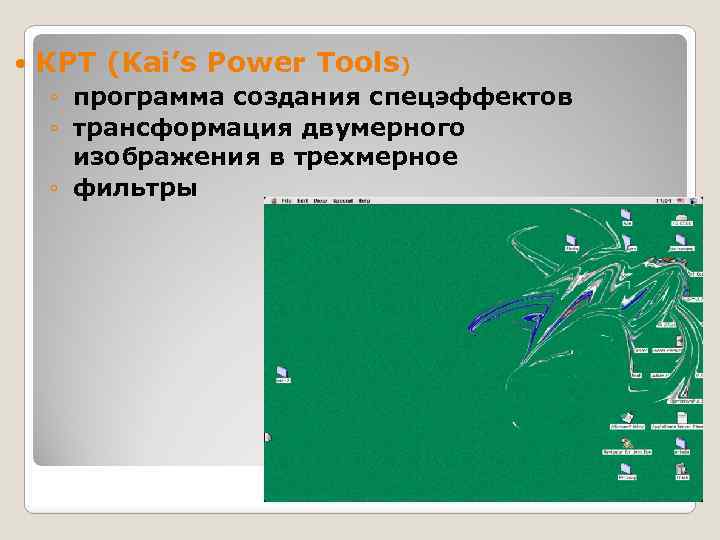

КРТ (Kai’s Power Tools) ◦ программа создания спецэффектов ◦ трансформация двумерного изображения в трехмерное ◦ фильтры

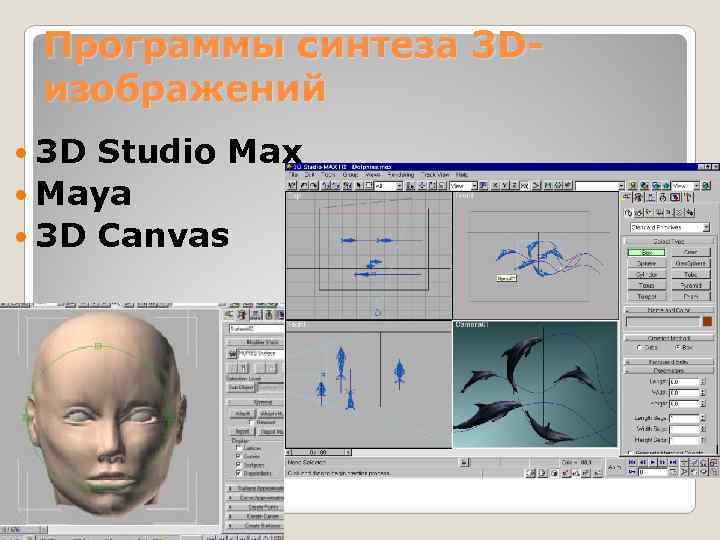

Программы синтеза 3 Dизображений 3 D Studio Max Maya 3 D Canvas

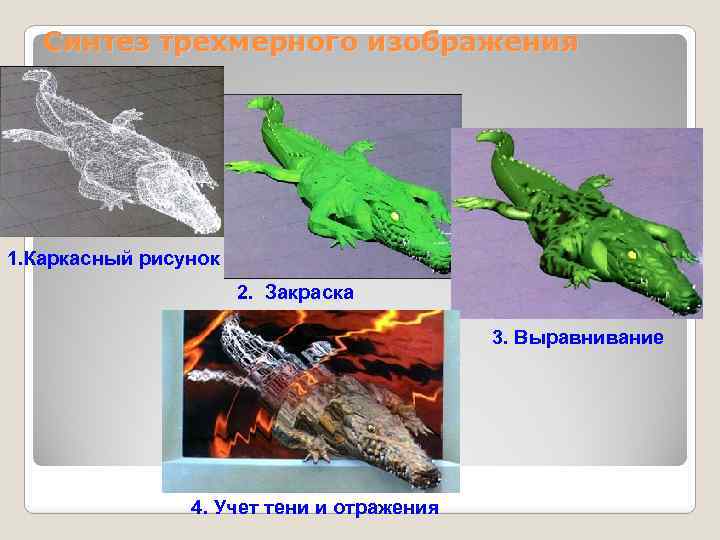

Синтез трехмерного изображения 1. Каркасный рисунок 2. Закраска 3. Выравнивание 4. Учет тени и отражения

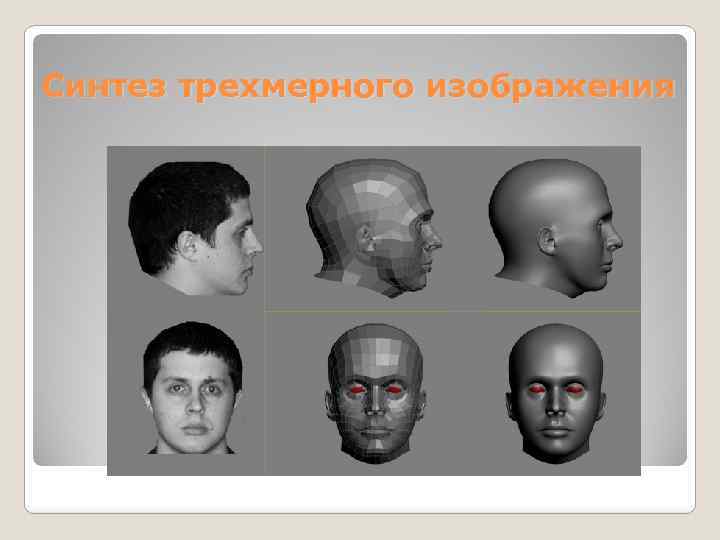

Синтез трехмерного изображения

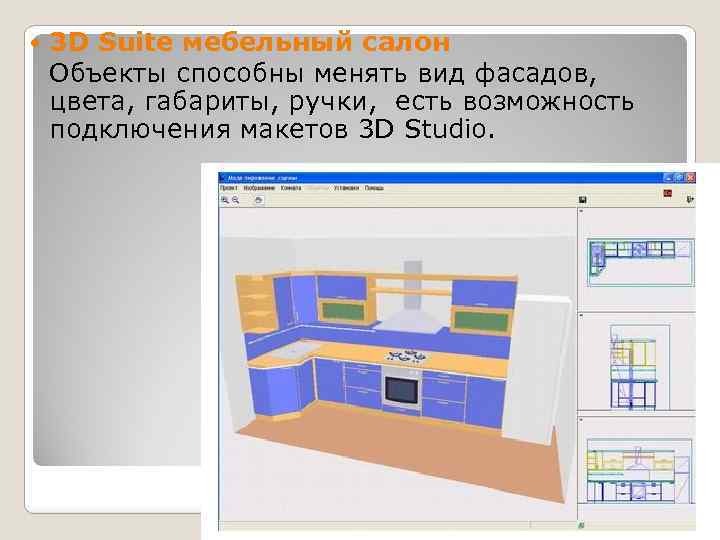

3 D Suite мебельный салон Объекты способны менять вид фасадов, цвета, габариты, ручки, есть возможность подключения макетов 3 D Studio.

Программы создания анимаций Adobe Image. Ready Xara 3 D 2 D&3 D Animator

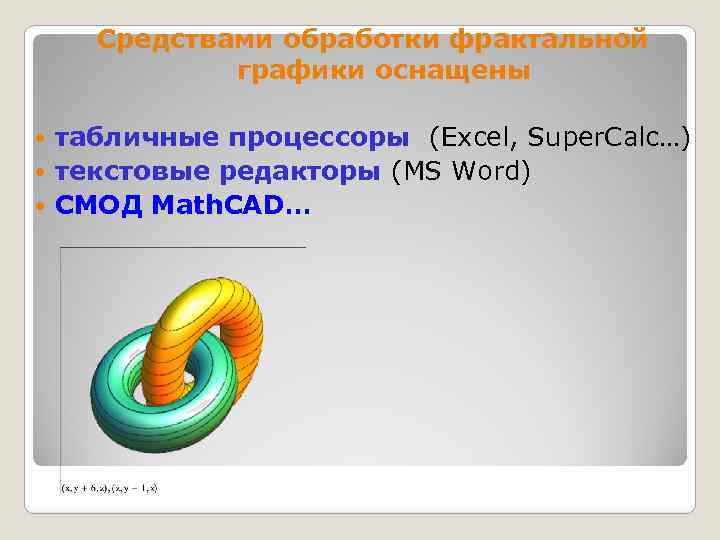

Средствами обработки фрактальной графики оснащены табличные процессоры (Excel, Super. Calc…) текстовые редакторы (MS Word) СМОД Math. CAD…

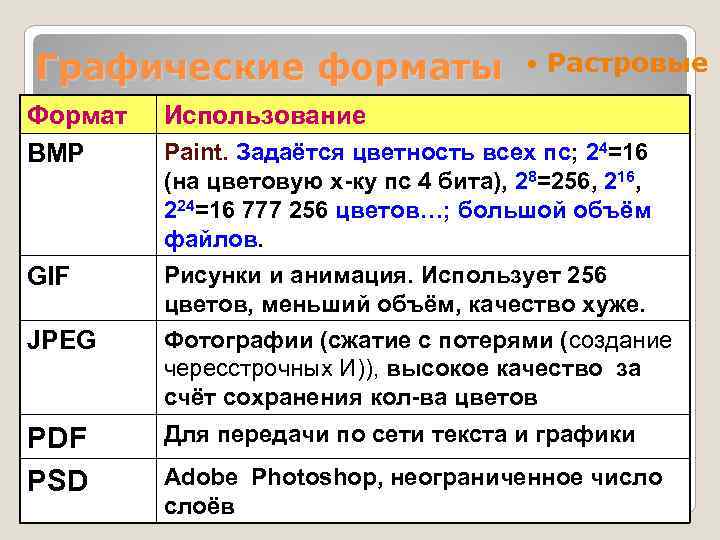

Графические форматы Растровые Формат BMP Использование GIF Рисунки и анимация. Использует 256 цветов, меньший объём, качество хуже. JPEG Фотографии (сжатие с потерями (создание чересстрочных И)), высокое качество за счёт сохранения кол-ва цветов PDF PSD Для передачи по сети текста и графики Paint. Задаётся цветность всех пс; 24=16 (на цветовую х-ку пс 4 бита), 28=256, 216, 224=16 777 256 цветов…; большой объём файлов. Adobe Photoshop, неограниченное число слоёв

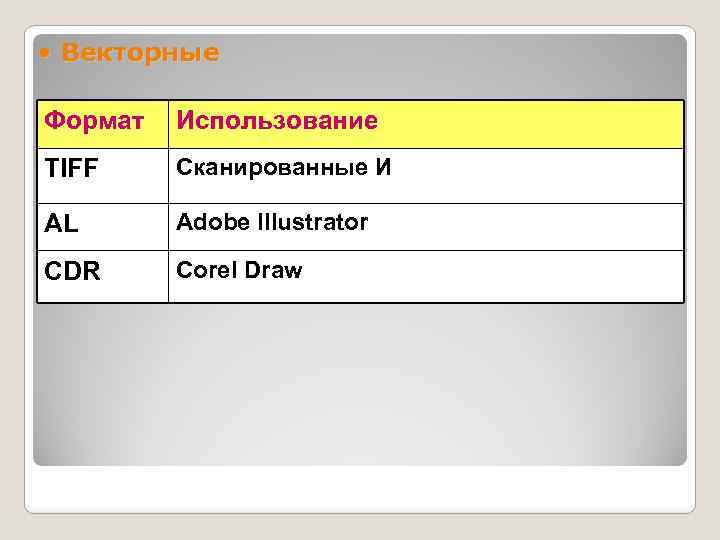

• Векторные Формат Использование TIFF Сканированные И AL Adobe Illustrator CDR Corel Draw

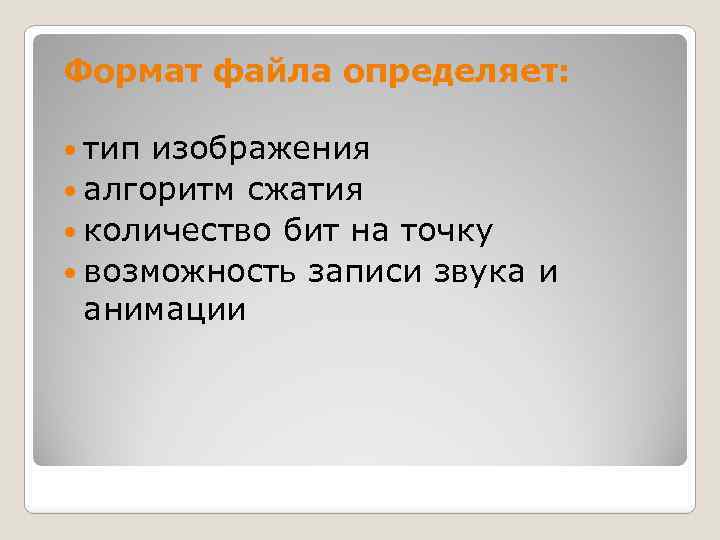

Формат файла определяет: тип изображения алгоритм сжатия количество бит на точку возможность записи звука и анимации

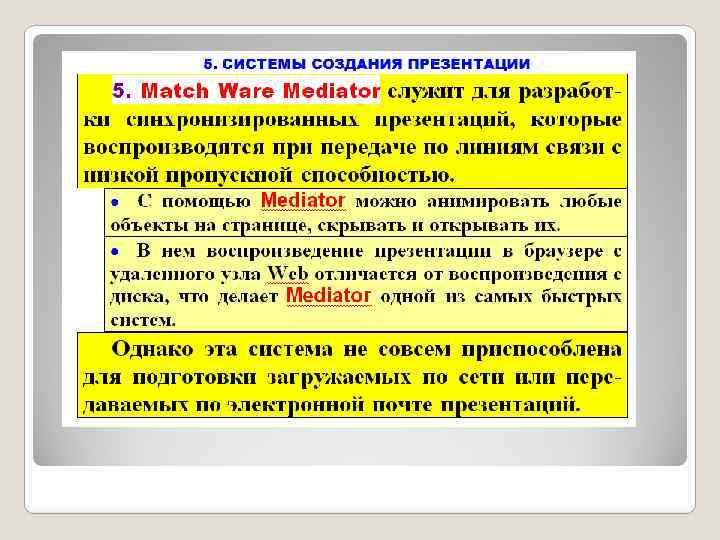

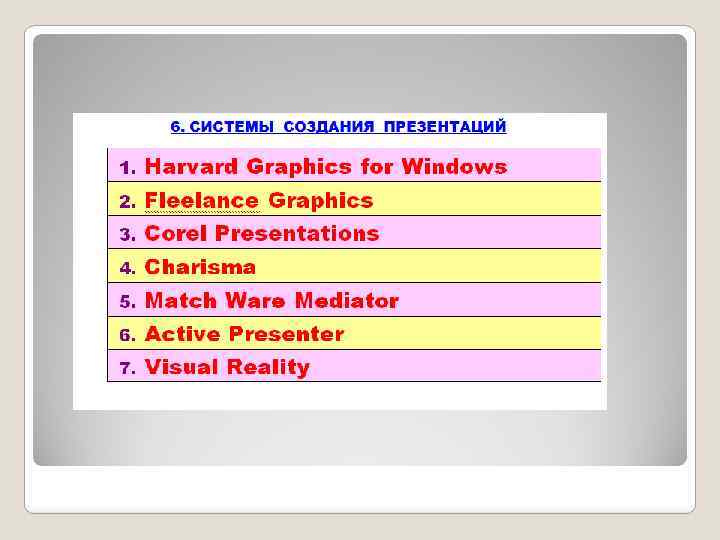

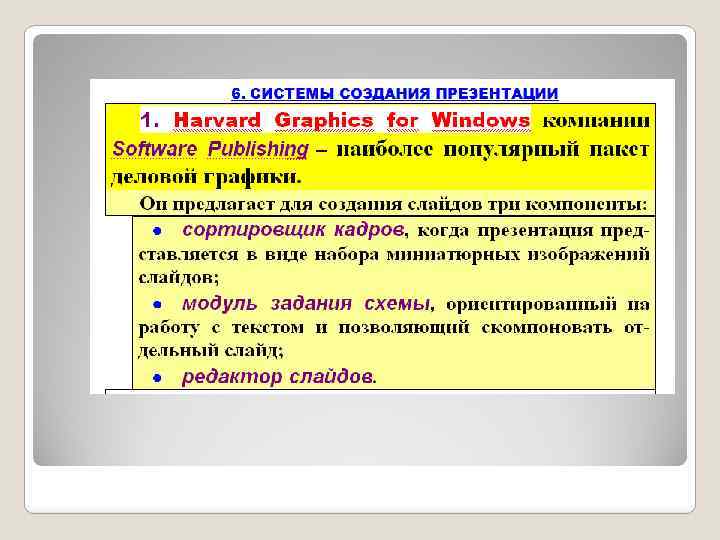

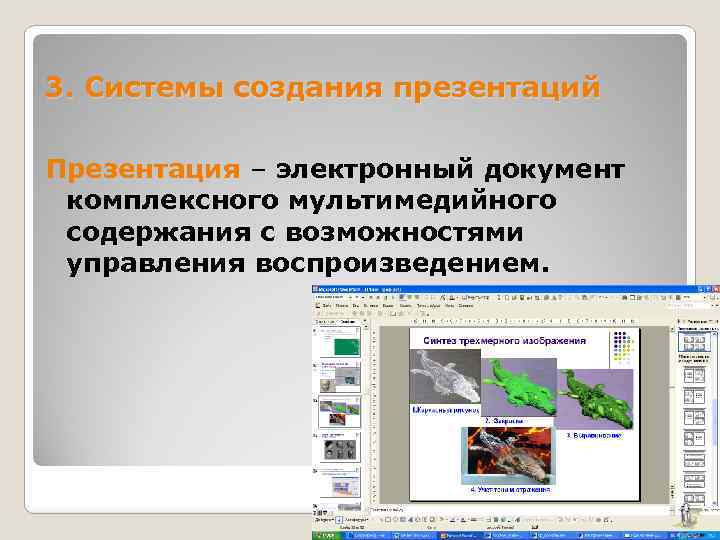

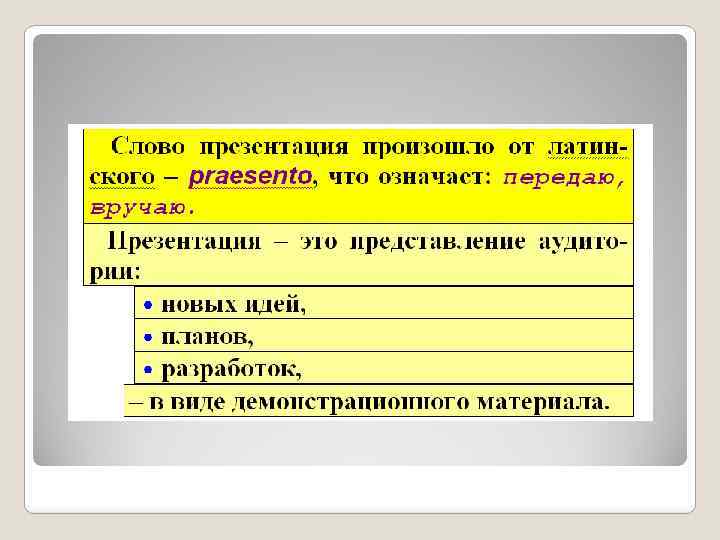

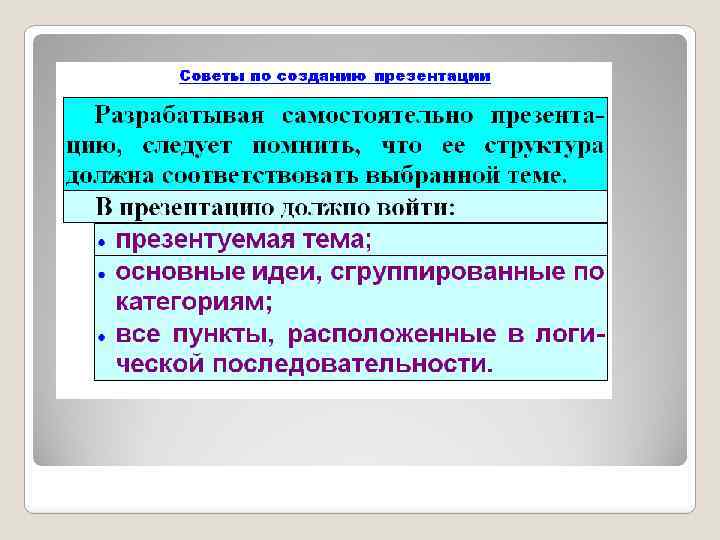

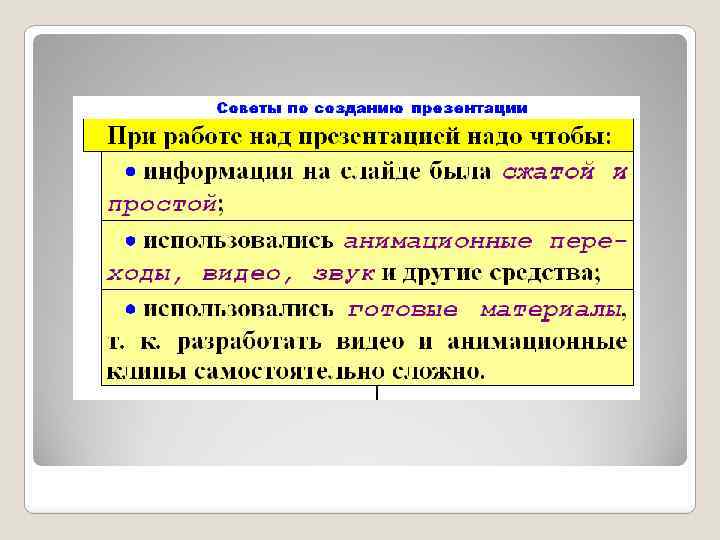

3. Системы создания презентаций Презентация – электронный документ комплексного мультимедийного содержания с возможностями управления воспроизведением.

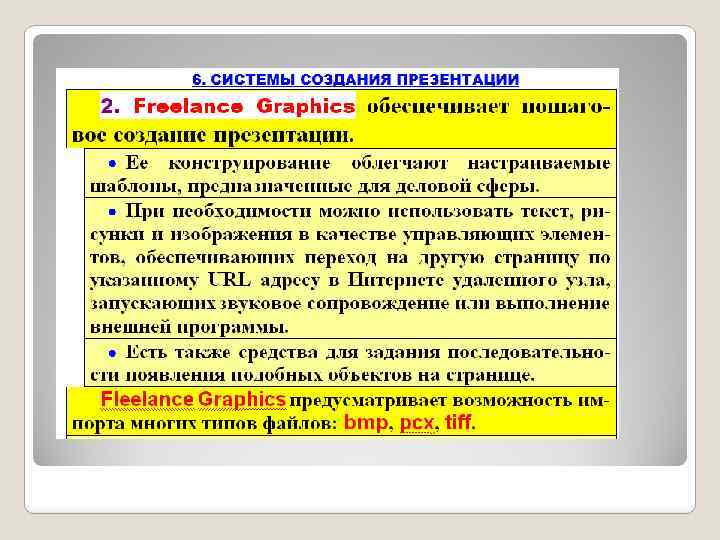

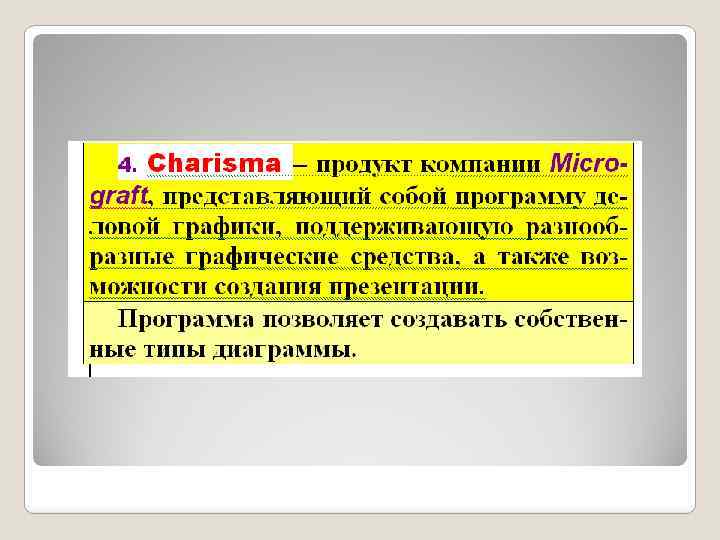

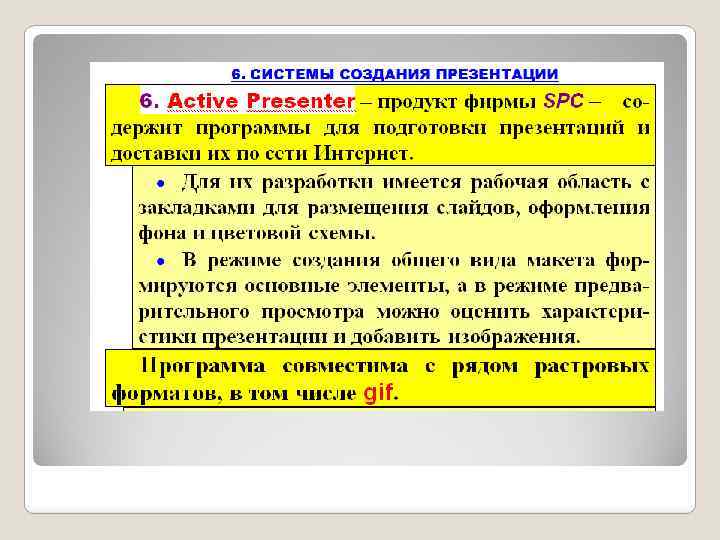

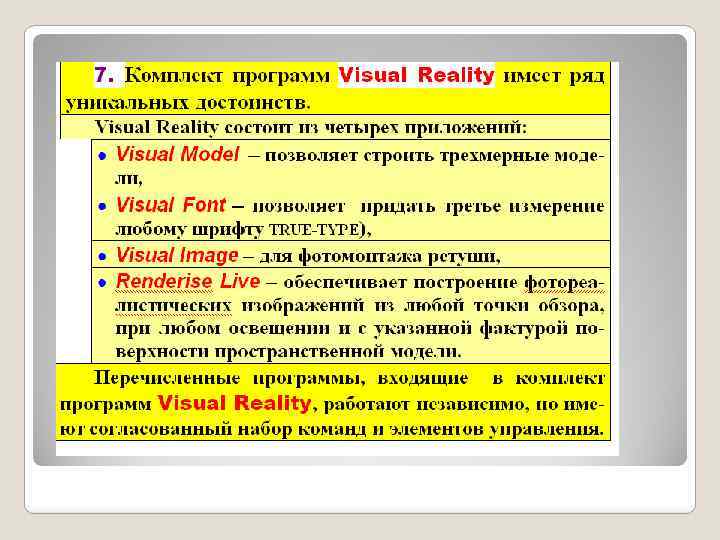

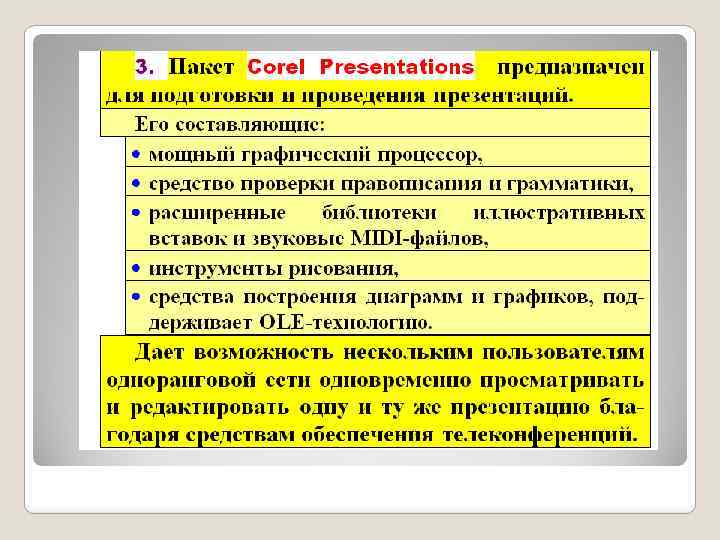

Средства разработки презентаций (СРП): непрофессиональные: ◦ Power. Point (MS); ◦ Presentations (Corel) ◦ Freelance Graphics (Lotus), ◦ Impress (Sun Microsystems) профессиональные: ◦ Visual Reality for Windows (Visual Software), ◦ Action и Macromedia Director (Macromedia), ◦ Astound (Gold Disk). Расширение мультимедиа возможностей: синхронизация звуковых клипов и движущихся изображений, предусмотрены средства анимации диаграмм.

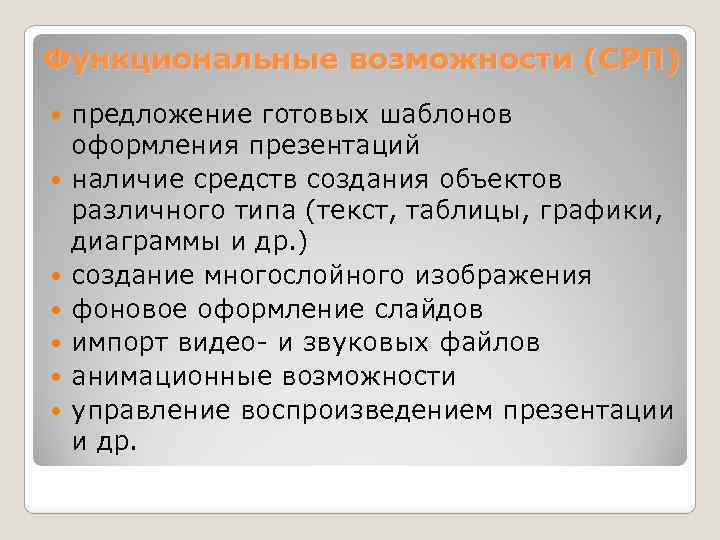

Функциональные возможности (СРП) предложение готовых шаблонов оформления презентаций наличие средств создания объектов различного типа (текст, таблицы, графики, диаграммы и др. ) создание многослойного изображения фоновое оформление слайдов импорт видео- и звуковых файлов анимационные возможности управление воспроизведением презентации и др.

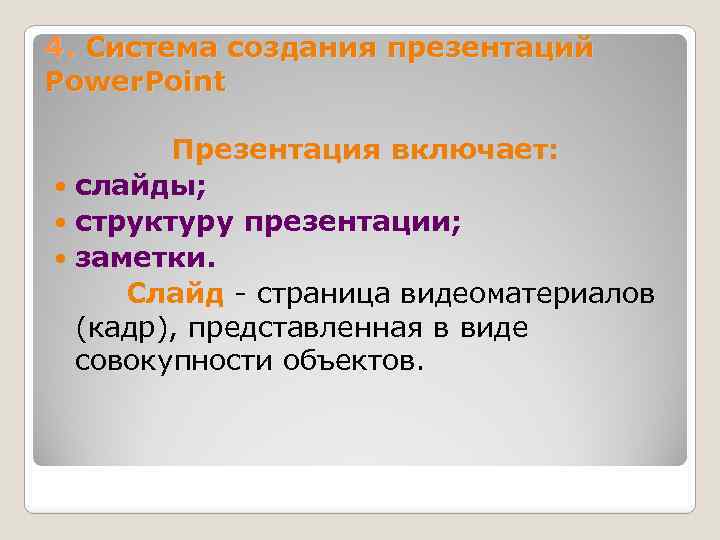

4. Система создания презентаций Power. Point Презентация включает: слайды; структуру презентации; заметки. Слайд - страница видеоматериалов (кадр), представленная в виде совокупности объектов.

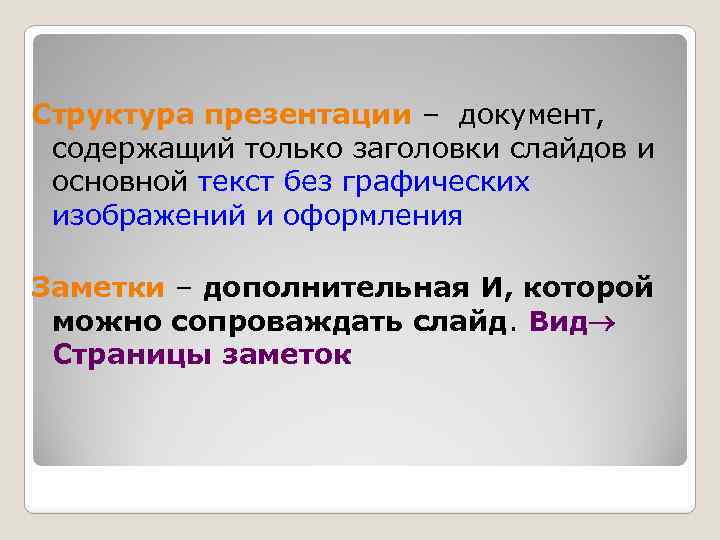

Структура презентации – документ, содержащий только заголовки слайдов и основной текст без графических изображений и оформления Заметки – дополнительная И, которой можно сопроваждать слайд. Вид Страницы заметок

Печать слайдов с полем заметок: Файл Печать печатать (заметки) Слайды и их объекты нумеруются в очередности их представления при воспроизведении презентации

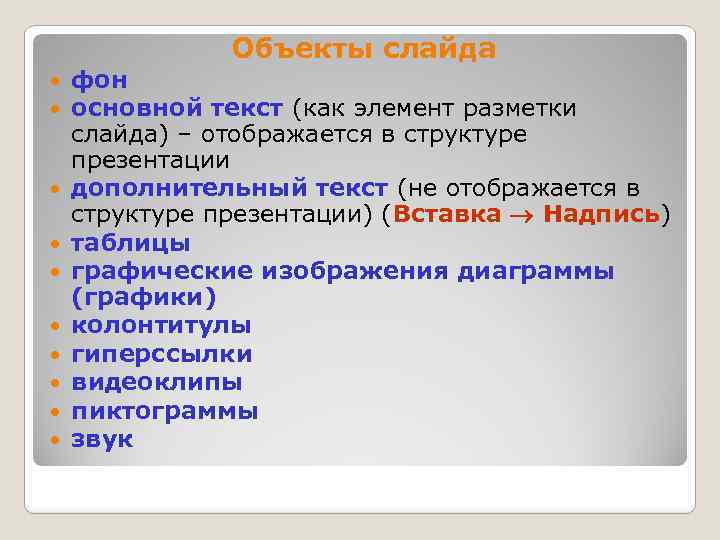

Объекты слайда фон основной текст (как элемент разметки слайда) – отображается в структуре презентации дополнительный текст (не отображается в структуре презентации) (Вставка Надпись) таблицы графические изображения диаграммы (графики) колонтитулы гиперссылки видеоклипы пиктограммы звук

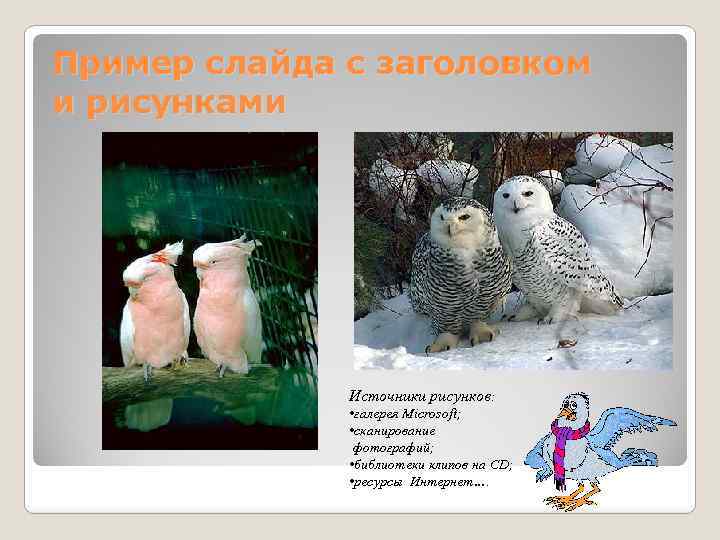

Пример слайда с заголовком и рисунками Источники рисунков: • галерея Microsoft; • сканирование фотографий; • библиотеки клипов на CD; • ресурсы Интернет….

Пример слайда с рисунком, объектом Word. Art и выноскамиавтофигурами Объект Word. Art рисунок Анимационный клип

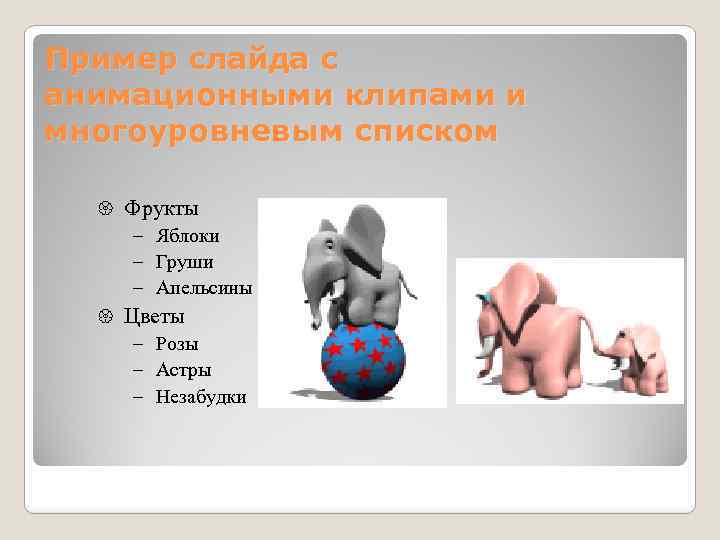

Пример слайда с анимационными клипами и многоуровневым списком { Фрукты – Яблоки – Груши – Апельсины { Цветы – Розы – Астры – Незабудки

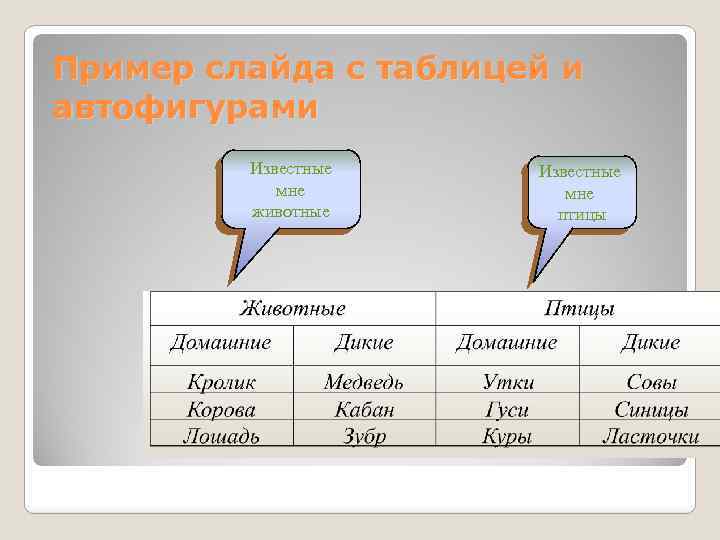

Пример слайда с таблицей и автофигурами Известные мне животные Известные мне птицы

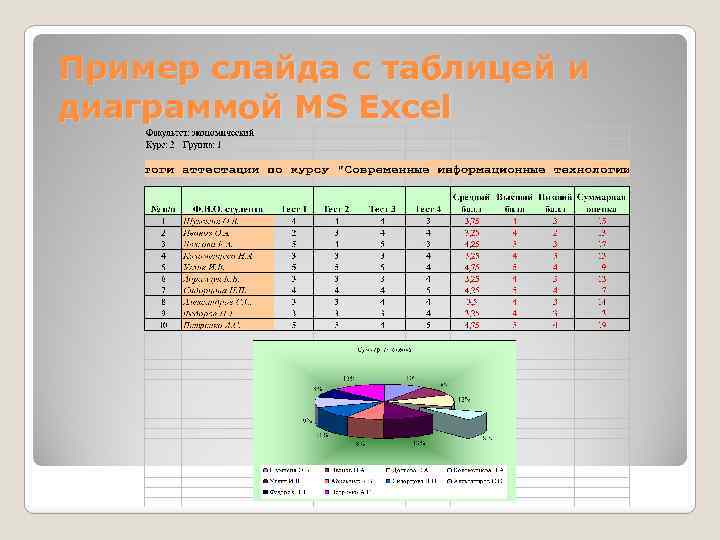

Пример слайда с таблицей и диаграммой MS Excel

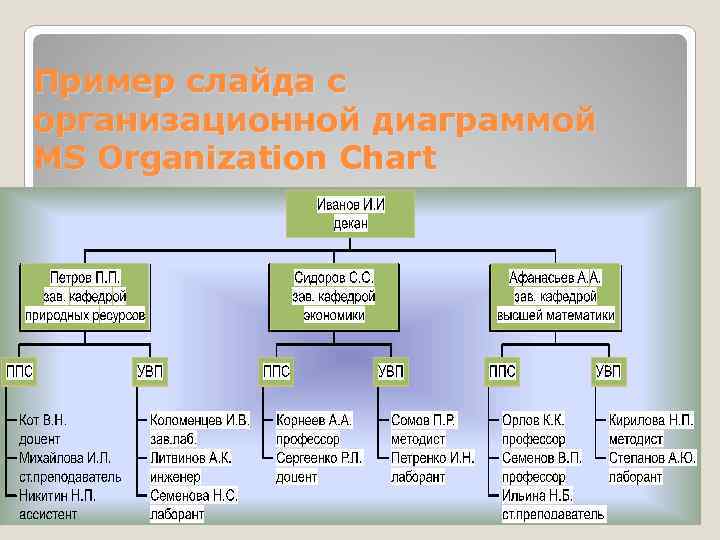

Пример слайда с организационной диаграммой MS Organization Chart

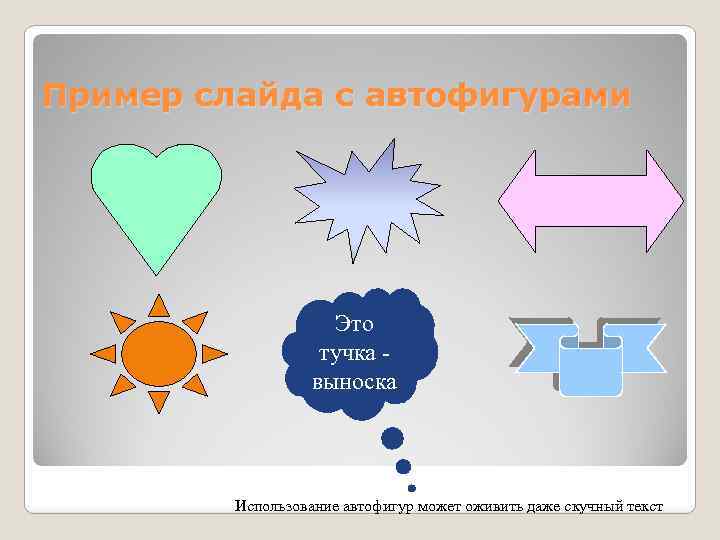

Пример слайда с автофигурами Это тучка выноска Использование автофигур может оживить даже скучный текст

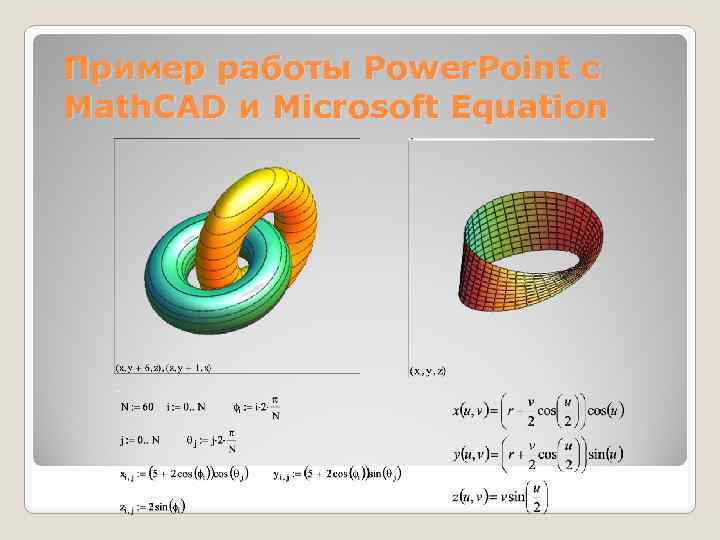

Пример работы Power. Point с Math. CAD и Microsoft Equation

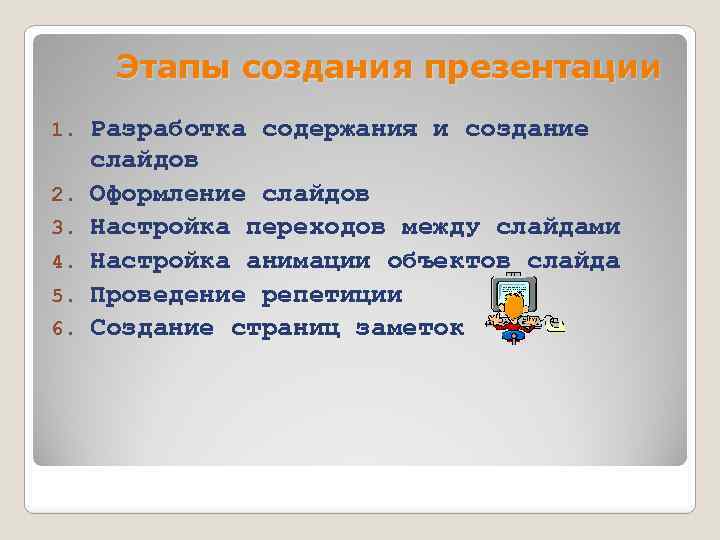

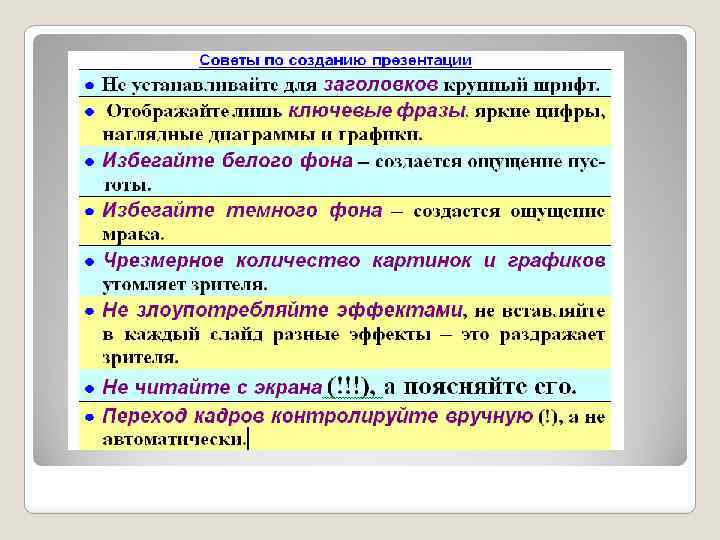

Этапы создания презентации 1. 2. 3. 4. 5. 6. Разработка содержания и создание слайдов Оформление слайдов Настройка переходов между слайдами Настройка анимации объектов слайда Проведение репетиции Создание страниц заметок

Способы создания презентации Использование мастера автосодержания Создание пустой презентации Использование шаблонов (дизайнов) презентации Пуск► Программы►MS Office► Microsoft Power. Point.

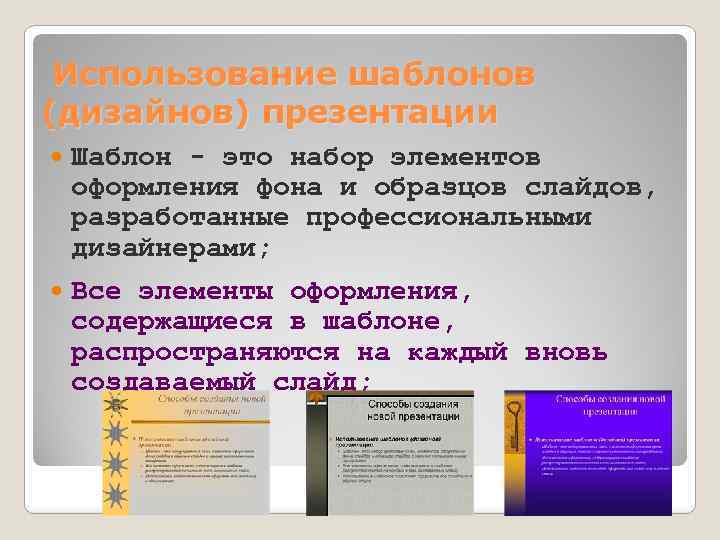

Использование шаблонов (дизайнов) презентации Шаблон - это набор элементов оформления фона и образцов слайдов, разработанные профессиональными дизайнерами; Все элементы оформления, содержащиеся в шаблоне, распространяются на каждый вновь создаваемый слайд;

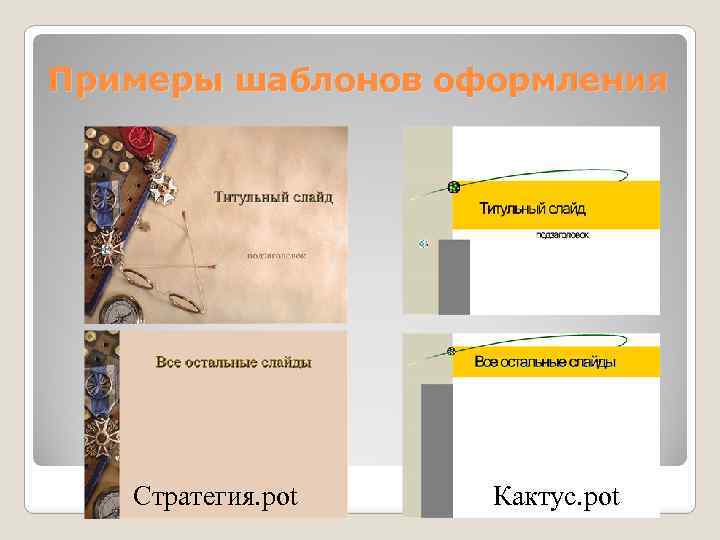

Примеры шаблонов оформления Стратегия. pot Кактус. pot

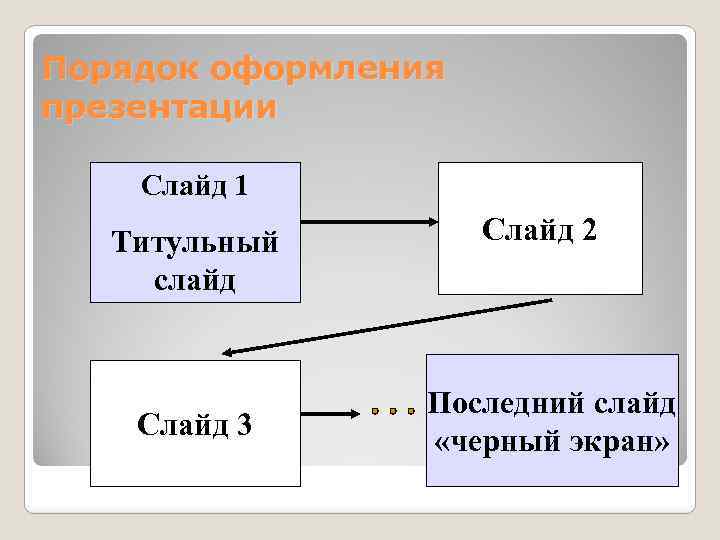

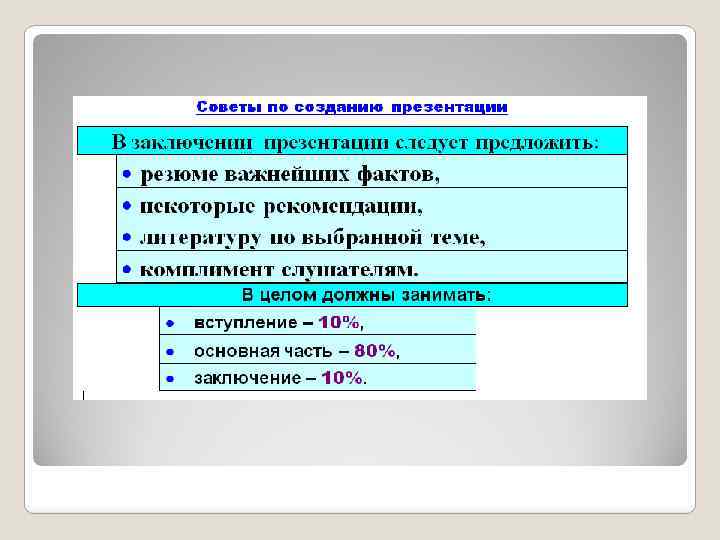

Порядок оформления презентации Слайд 1 Титульный слайд Слайд 3 Слайд 2 Последний слайд «черный экран»

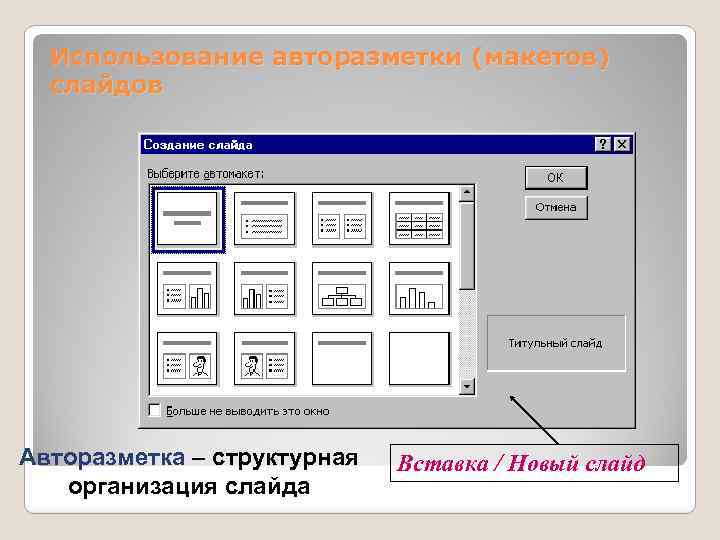

Использование авторазметки (макетов) слайдов Авторазметка – структурная организация слайда Вставка / Новый слайд

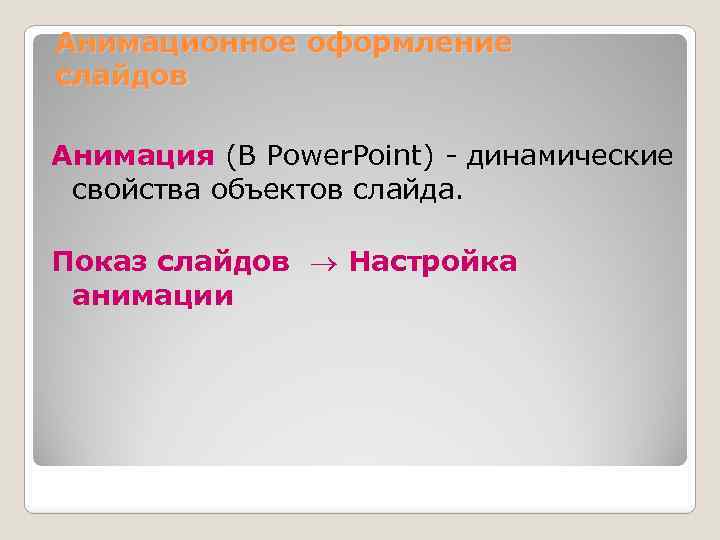

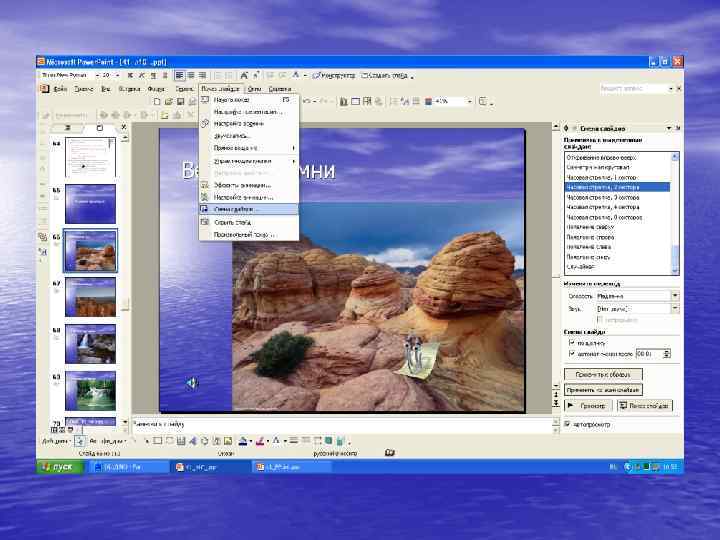

Анимационное оформление слайдов Анимация (В Power. Point) - динамические свойства объектов слайда. Показ слайдов Настройка анимации

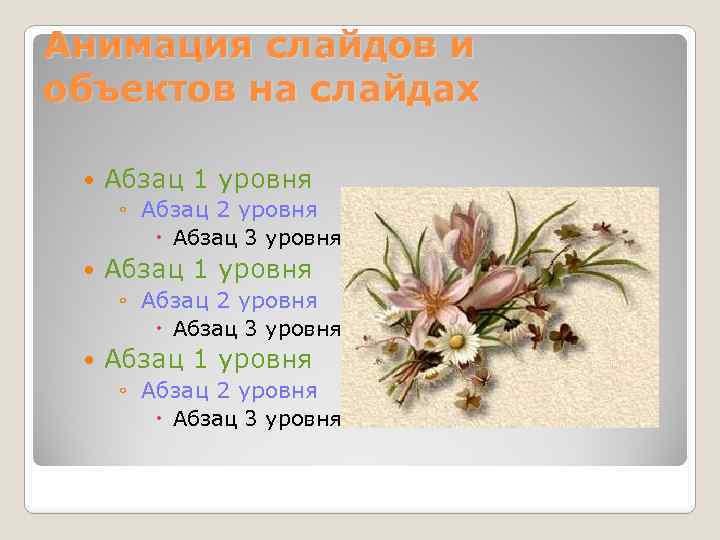

Анимация слайдов и объектов на слайдах Абзац 1 уровня ◦ Абзац 2 уровня Абзац 3 уровня

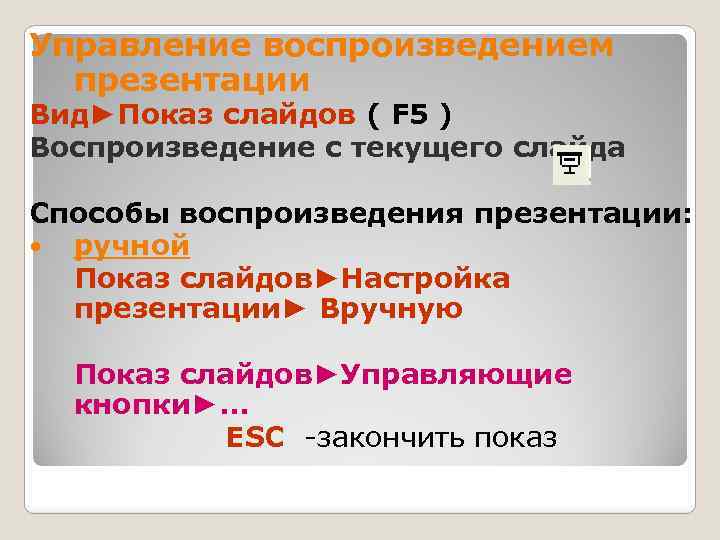

Управление воспроизведением презентации Вид►Показ слайдов ( F 5 ) Воспроизведение с текущего слайда Способы воспроизведения презентации: ручной Показ слайдов►Настройка презентации► Вручную Показ слайдов►Управляющие кнопки►. . . ESC -закончить показ

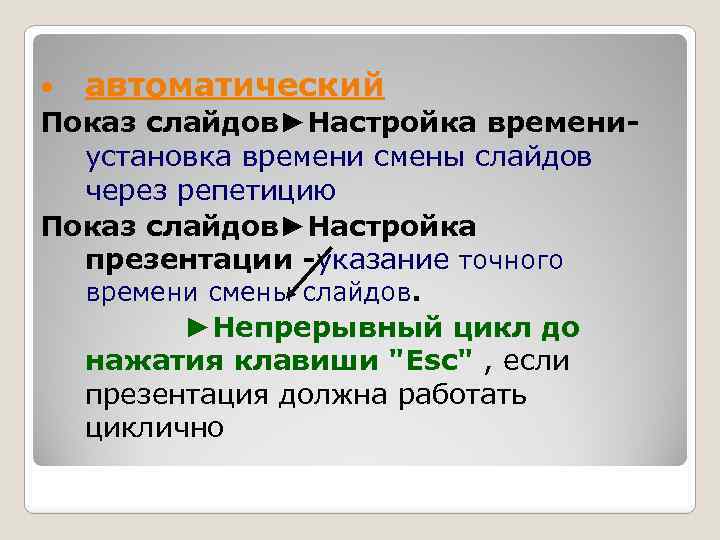

автоматический Показ слайдов►Настройка времениустановка времени смены слайдов через репетицию Показ слайдов►Настройка презентации -указание точного времени смены слайдов. ►Непрерывный цикл до нажатия клавиши "Esc" , если презентация должна работать циклично
