4 -ый Международный Форум «Связь на Море и Реке – 2008» Москва, 20 Марта 2008 г. Международная Спутниковая Система Поиска и Спасания КОСПАС-САРСАТ Состояние и перспективы развития Aндpeй Житенёв, Секрeтapиaт МП КОСПАС-САРСАТ 0 Source: CNES – D. Ducros

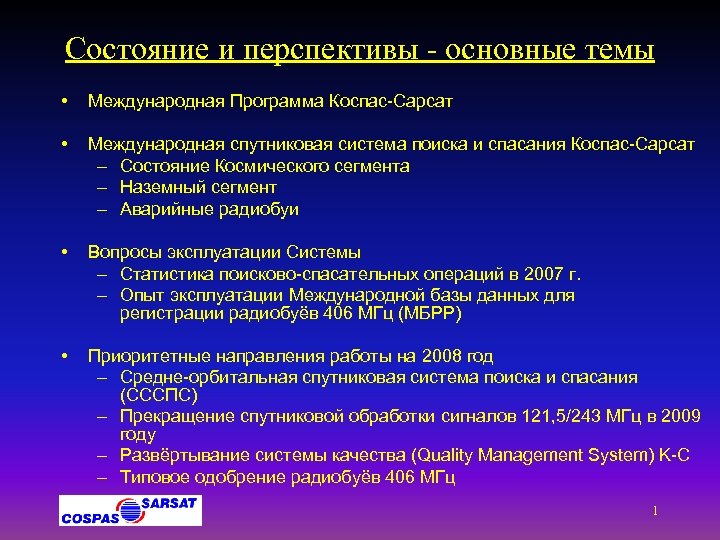

Состояние и перспективы - основные темы • Международная Программа Коспас-Сарсат • Международная спутниковая система поиска и спасания Коспас-Сарсат – Состояние Космического сегмента – Наземный сегмент – Аварийные радиобуи • Вопросы эксплуатации Системы – Статистика поисково-спасательных операций в 2007 г. – Опыт эксплуатации Международной базы данных для регистрации радиобуёв 406 МГц (МБРР) • Приоритетные направления работы на 2008 год – Средне-орбитальная спутниковая система поиска и спасания (СССПС) – Прекращение спутниковой обработки сигналов 121, 5/243 MГц в 2009 году – Развёртывание системы качества (Quality Management System) K-C – Типовое одобрение радиобуёв 406 МГц 1

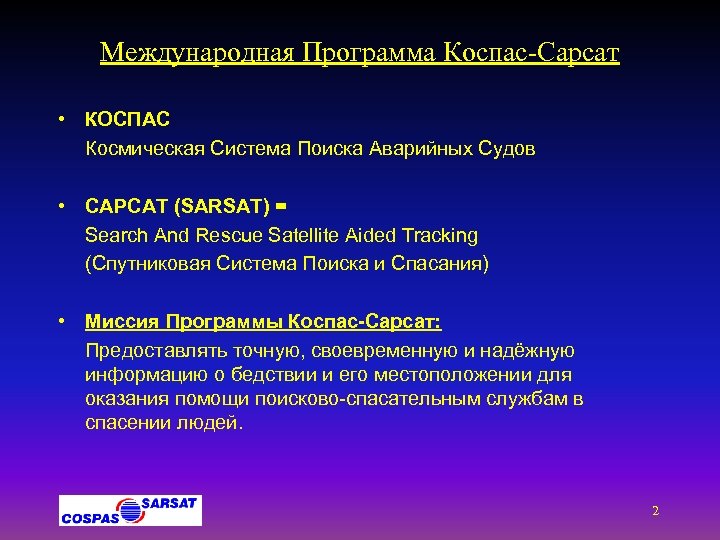

Международная Программа Коспас-Сарсат • КОСПАС Космическая Система Поиска Аварийных Судов • САРСАТ (SARSAT) = Search And Rescue Satellite Aided Tracking (Спутниковая Система Поиска и Спасания) • Миссия Программы Коспас-Сарсат: Предоставлять точную, своевременную и надёжную информацию о бедствии и его местоположении для оказания помощи поисково-спасательным службам в спасении людей. 2

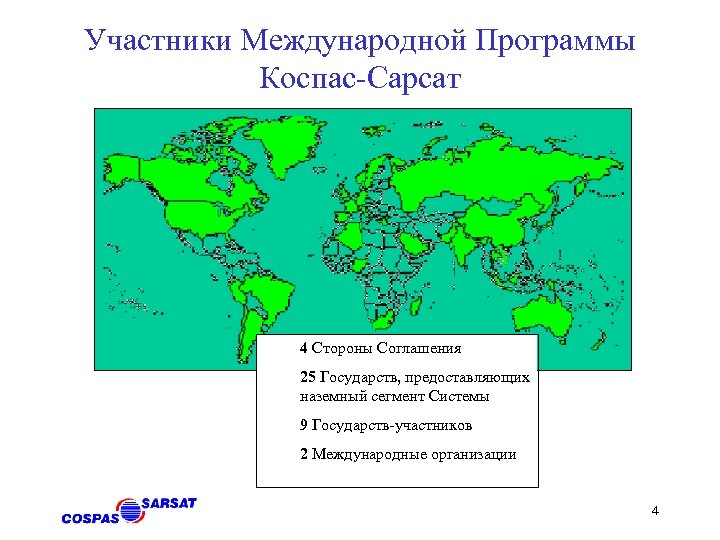

Участники Международной Программы Коспас-Сарсат 4 Стороны Соглашения 25 Государств, предоставляющих наземный сегмент Системы 9 Государств-участников 2 Международные организации 4

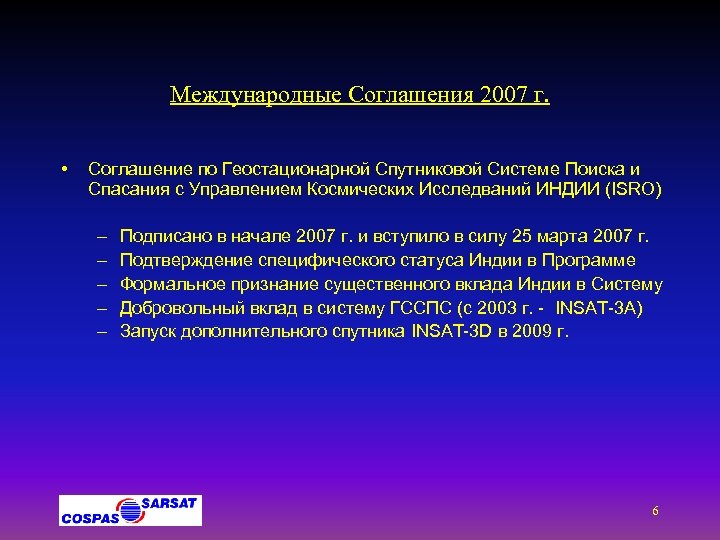

Международные Соглашения 2007 г. • Соглашение по Геостационарной Спутниковой Системе Поиска и Спасания с Управлением Космических Исследваний ИНДИИ (ISRO) – – – Подписано в начале 2007 г. и вступило в силу 25 марта 2007 г. Подтверждение специфического статуса Индии в Программе Формальное признание существенного вклада Индии в Систему Добровольный вклад в систему ГССПС (с 2003 г. - INSAT-3 А) Запуск дополнительного спутника INSAT-3 D в 2009 г. 6

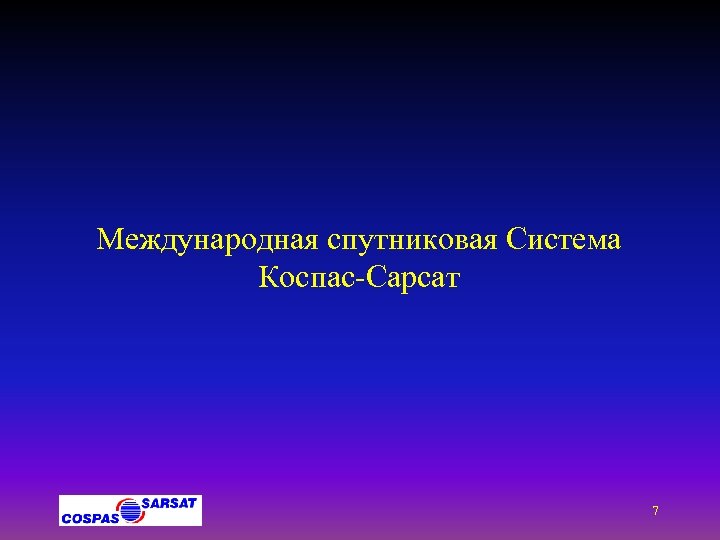

Международная спутниковая Система Коспас-Сарсат 7

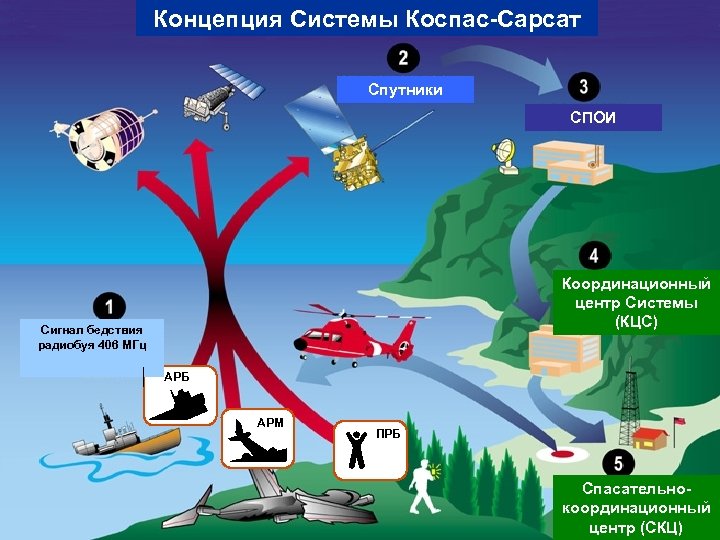

Концепция Системы Коспас-Сарсат Спутники СПОИ Координационный центр Системы (КЦС) Сигнал бедствия радиобуя 406 МГц АРБ АРМ ПРБ Спасательнокоординационный 8 центр (СКЦ)

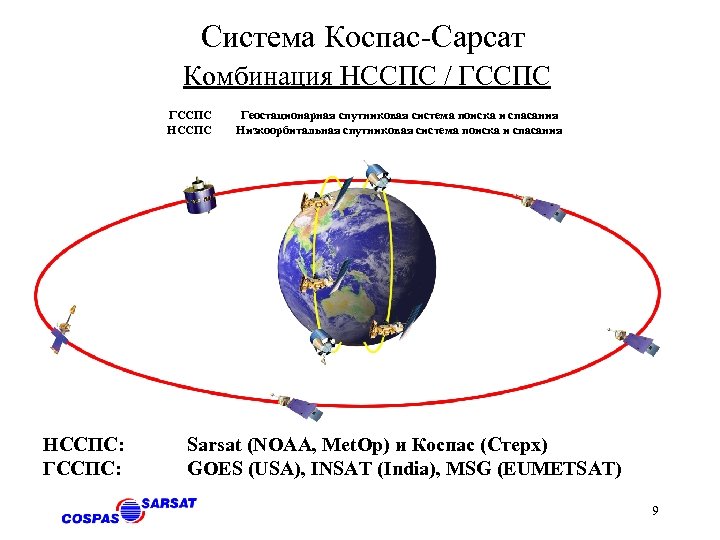

Система Коспас-Сарсат Комбинация НССПС / ГССПС НССПС: ГССПС: Геостационарная спутниковая система поиска и спасания Низкоорбитальная спутниковая система поиска и спасания Sarsat (NOAA, Met. Op) и Коспас (Стерх) GOES (USA), INSAT (India), MSG (EUMETSAT) 9

Зоны видимости НИО-СПОИ (Февраль 2008) 45 СПОИ 45 46 Светлые пятна 121. 5 и 406 MГц Серые пятна – только 406 МГц 11

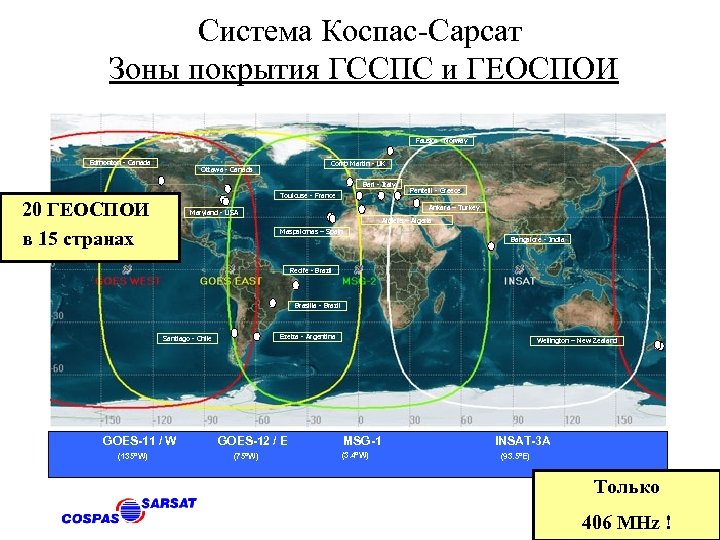

Система Коспас-Сарсат Зоны покрытия ГССПС и ГЕОСПОИ Fauske - Norway Edmonton - Canada Comb Martin - UK Ottawa - Canada Bari - Italy Toulouse - France 20 ГЕОСПОИ в 15 странах Pentelli - Greece Ankara – Turkey Maryland - USA Algiers – Algeria Maspalomas – Spain Bangalore - India Recife - Brazil Brasilia - Brazil Ezeiza - Argentina Santiago - Chile GOES-11 / W (135°W) GOES-12 / E (75°W) Wellington – New Zealand MSG-1 (3. 4°W) INSAT-3 A (93. 5°E) Только 12 406 MHz !

Радиобуи Коспас-Сарсат 406 МГц 13

Радиобуи 406 MГц • Классификация: – морские аварийные радиобуиуказатели местоположения (АРБ), – авиационные аварийные радиомаяки указатели положения (АРМ), и – персональные радиобуи (ПРБ) • В 2006 году 28 производителями выпущено более 85 000 буёв 406 МГц, рост поизводства за год 20 % • 40 % произведённых в 2006 г. радиобуёв поддерживают протоколы местоположения • Глобальная популяция (декабрь 2006 г. ) : 495 000, годовой прирост 15. 6 %; 14

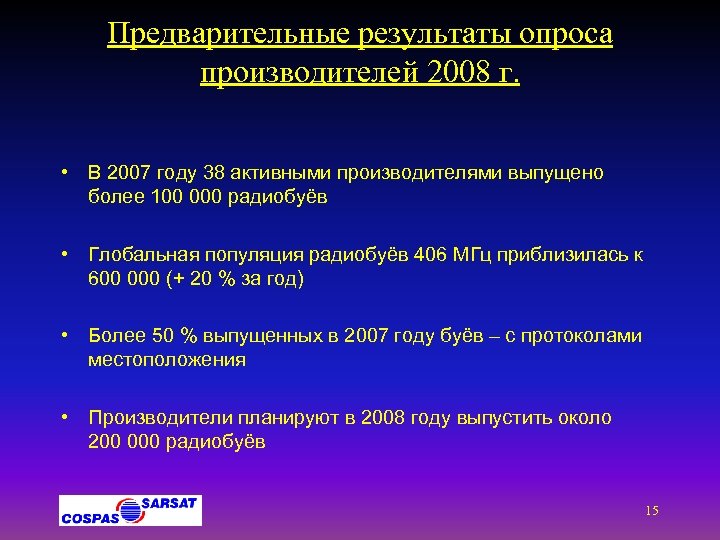

Предварительные результаты опроса производителей 2008 г. • В 2007 году 38 активными производителями выпущено более 100 000 радиобуёв • Глобальная популяция радиобуёв 406 МГц приблизилась к 600 000 (+ 20 % за год) • Более 50 % выпущенных в 2007 году буёв – с протоколами местоположения • Производители планируют в 2008 году выпустить около 200 000 радиобуёв 15

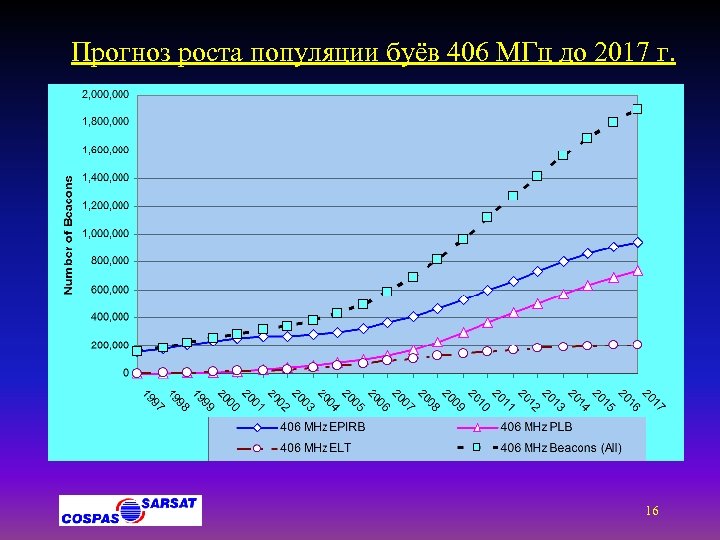

Прогноз роста популяции буёв 406 МГц до 2017 г. 16

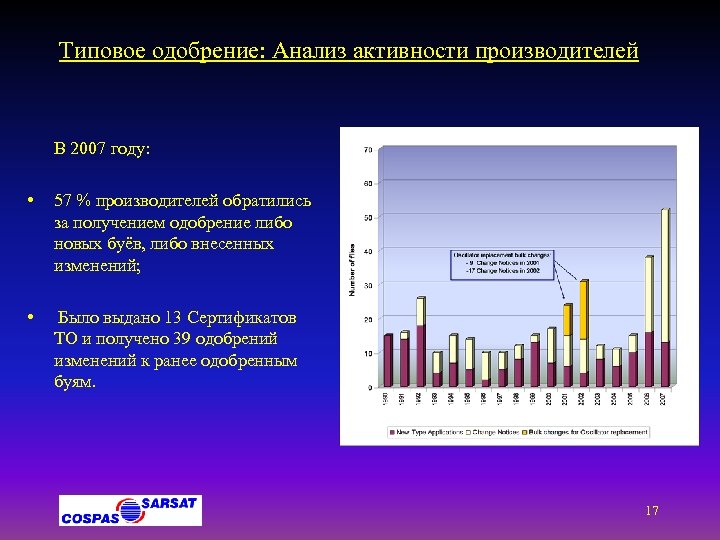

Типовое одобрение: Анализ активности производителей В 2007 году: • 57 % производителей обратились за получением одобрение либо новых буёв, либо внесенных изменений; • Было выдано 13 Сертификатов ТО и получено 39 одобрений изменений к ранее одобренным буям. 17

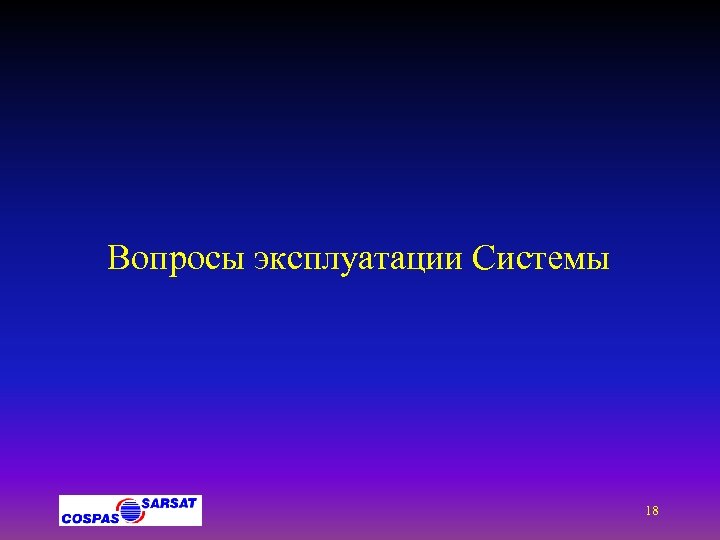

Вопросы эксплуатации Системы 18

Географическое распределение поисково-спасательных операций с применением Коспас-Сарсат в 2006 г. ПС операций: Спасено чел. : 452 1, 881 19

Статистика ПС операций и спасённых с использованием данных К-С ПС Операций (1982 / 2006) : > 6, 200 Спасено (1982 / 2006) : > 22, 400 20

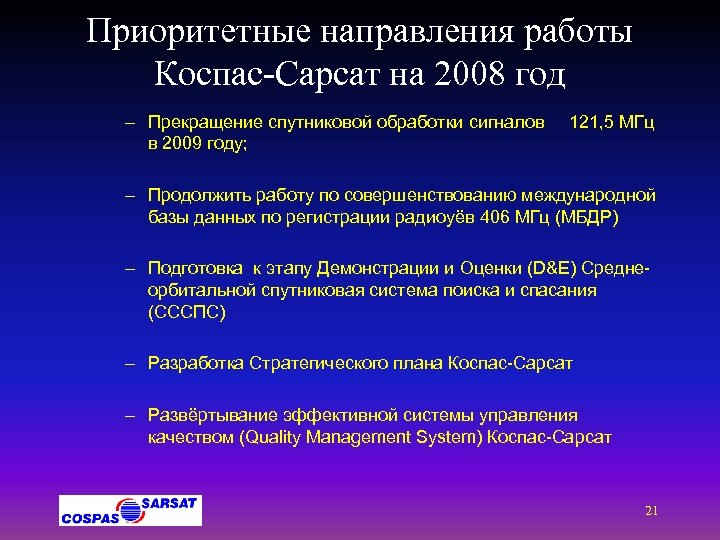

Приоритетные направления работы Коспас-Сарсат на 2008 год – Прекращение спутниковой обработки сигналов в 2009 году; 121, 5 MГц – Продолжить работу по совершенствованию международной базы данных по регистрации радиоуёв 406 МГц (МБДР) – Подготовка к этапу Демонстрации и Оценки (D&E) Среднеорбитальной спутниковая система поиска и спасания (СССПС) – Разработка Стратегического плана Коспас-Сарсат – Развёртывание эффективной системы управления качеством (Quality Management System) Коспас-Сарсат 21

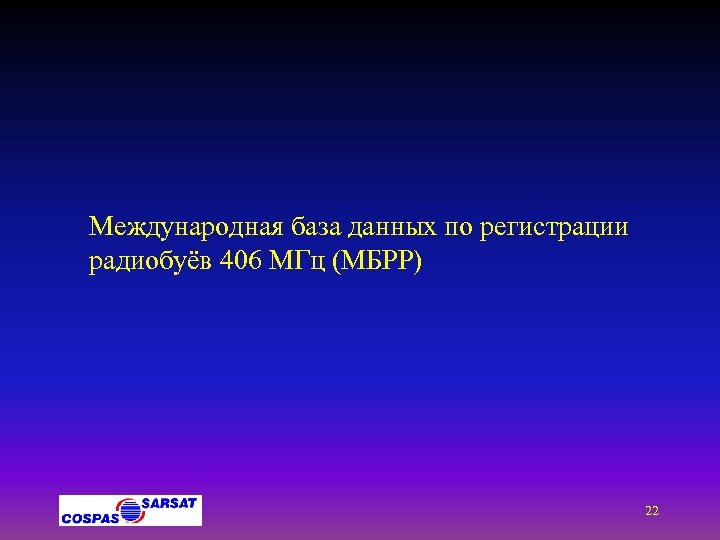

Международная база данных по регистрации радиобуёв 406 МГц (МБРР) 22

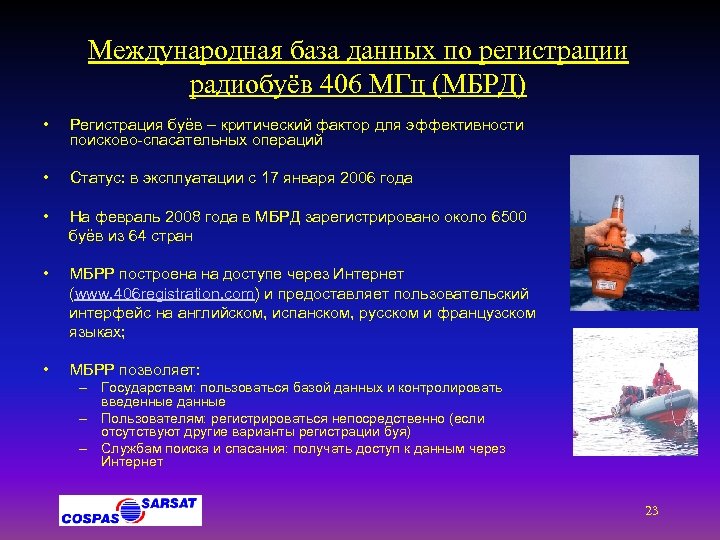

Международная база данных по регистрации радиобуёв 406 МГц (МБРД) • Регистрация буёв – критический фактор для эффективности поисково-спасательных операций • Статус: в эксплуатации с 17 января 2006 года • На февраль 2008 года в МБРД зарегистрировано около 6500 буёв из 64 стран • МБРР построена на доступе через Интернет (www. 406 registration. com) и предоставляет пользовательский интерфейс на английском, испанском, русском и французском языках; • МБРР позволяет: – Государствам: пользоваться базой данных и контролировать введенные данные – Пользователям: регистрироваться непосредственно (если отсутствуют другие варианты регистрации буя) – Службам поиска и спасания: получать доступ к данным через Интернет 23

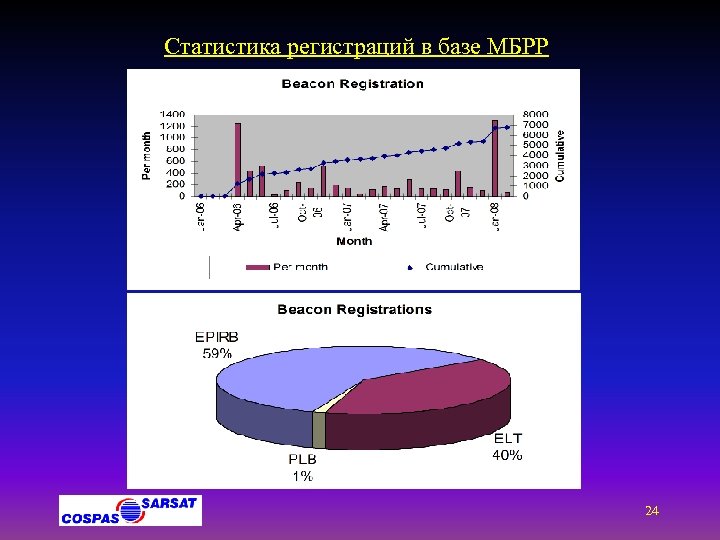

Статистика регистраций в базе МБРР 24

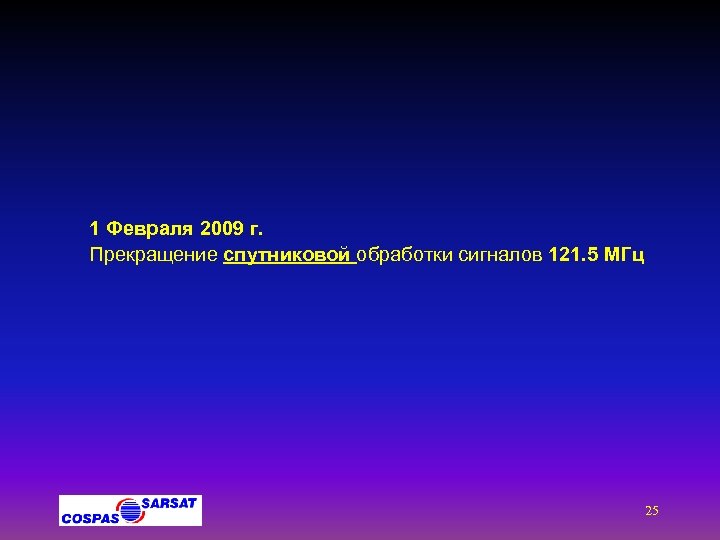

1 Февраля 2009 г. Прекращение спутниковой обработки сигналов 121. 5 МГц 25

1 Февраля 2009 г. Прекращение спутниковой обработки сигналов 121. 5 МГц 26

Распределение поисково-спасательных операций в 2005 году (121, 5 MГц) ПС-операций: Спасено: 177 404 (40. 7%) 27

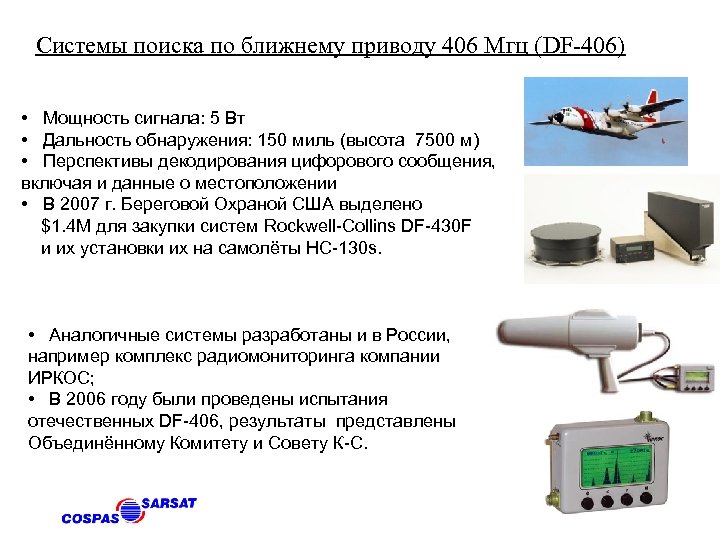

Системы поиска по ближнему приводу 406 Мгц (DF-406) • Мощность сигнала: 5 Вт • Дальность обнаружения: 150 миль (высота 7500 м) • Перспективы декодирования цифорового сообщения, включая и данные о местоположении • В 2007 г. Береговой Охраной США выделено $1. 4 M для закупки систем Rockwell-Collins DF-430 F и их установки их на самолёты HC-130 s. • Аналогичные системы разработаны и в России, например комплекс радиомониторинга компании ИРКОС; • В 2006 году были проведены испытания отечественных DF-406, результаты представлены Объединённому Комитету и Совету К-С. 28

Средне-орбитальной спутниковая система поиска и спасания (СССПС) - MEOSAR 29

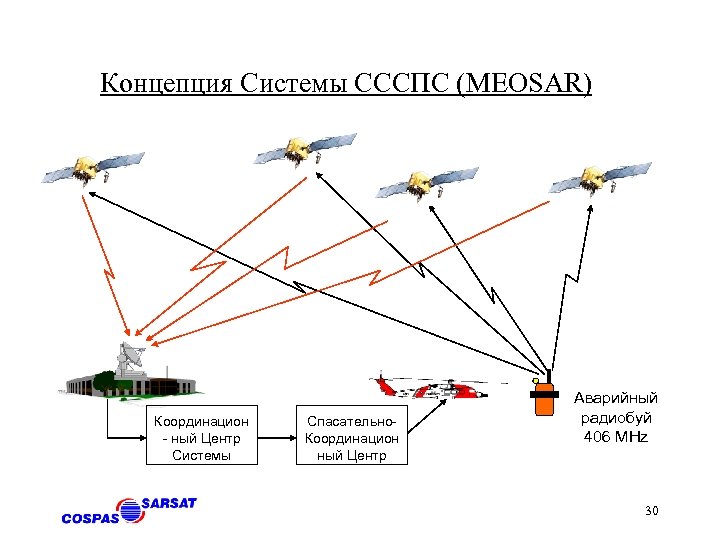

Концепция Системы СССПС (MEOSAR) Координацион - ный Центр Системы Спасательно. Координацион ный Центр Аварийный радиобуй 406 MHz 30

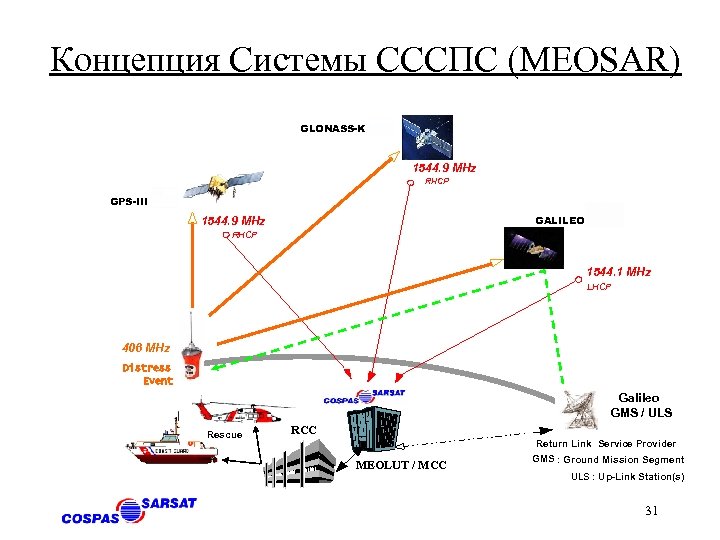

Концепция Системы СССПС (MEOSAR) GLONASS-K 1544. 9 MHz RHCP GPS-III GALILEO 1544. 9 MHz RHCP 1544. 1 MHz LHCP 406 MHz Distress Event Galileo GMS / ULS Rescue RCC Return Link Service Provider MEOLUT / MCC GMS : Ground Mission Segment ULS : Up-Link Station(s) 31

Система MEOSAR 406 MHz • СПС/Galileo Обратный канал 32

Предварительный план-график реализации СССПС (MEOSAR) 02 DASS Space Segment 03 04 05 06 07 GPS BLK II-R (S Band) x 9 08 09 10 11 12 13 14 15 16 17 18 19 GPS BLK II-F (S Band) x 19 (Approximately) GPS BLK III (L Band) x 27 over 10 years SAR/Glonass Space Segment SAR/Galileo Space Segment C/S 406 MHz MEOSAR System Implemen-tation 24 Glonass-K Spacecraft Galileo In Orbit Validation x 4 sat. Deployment phase x 26 Sat. Definition Full Operational Capability POC / In Orbit Validation D&E IOC FOC 33

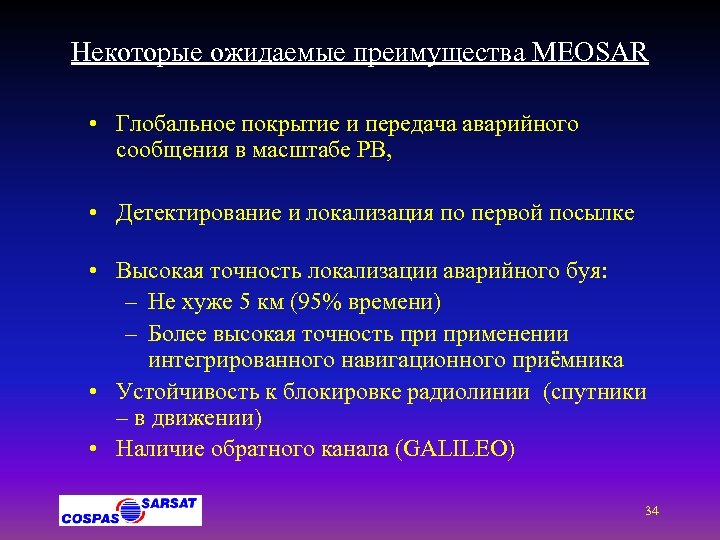

Некоторые ожидаемые преимущества МЕОSAR • Глобальное покрытие и передача аварийного сообщения в масштабе РВ, • Детектирование и локализация по первой посылке • Высокая точность локализации аварийного буя: – Не хуже 5 км (95% времени) – Более высокая точность применении интегрированного навигационного приёмника • Устойчивость к блокировке радиолинии (спутники – в движении) • Наличие обратного канала (GALILEO) 34

Требуется дополнительная информация ? Cospas-Sarsat Programme Suite 2450 700 de la Gauchetiere St West Montreal, Quebec H 3 B 4 L 1 Canada Телефон: +1 514 954 67 61 Факс: +1 514 954 66 94 Website: www. cospas-sarsat. org 35

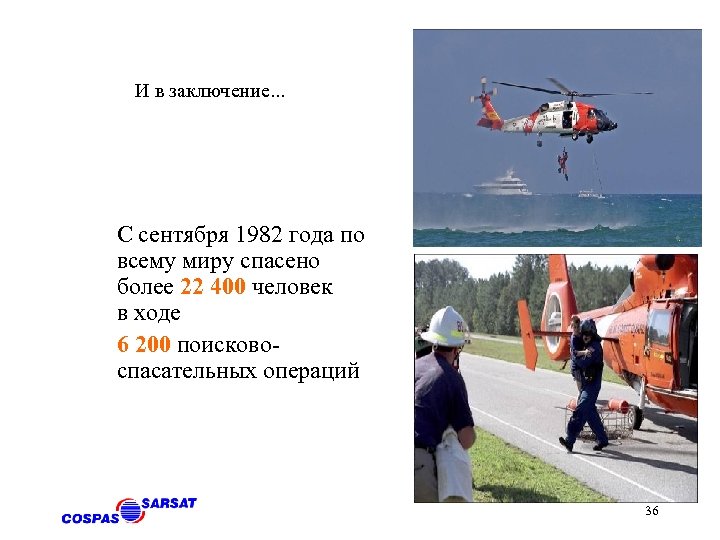

И в заключение. . . С сентября 1982 года по всему миру спасено более 22 400 человек в ходе 6 200 поисковоспасательных операций 36
