4 th. May. 2010 Pacific. Technology Co. , Ltd www. ptleds. com LED조명 기술개발제품 4 th. May. 2010 Pacific. Technology Co. , Ltd www. ptleds. com LED조명 기술개발제품 소개

Contents 1. 회사 소개 2. 기술 현황 3. 개발 제품 첨 부 : 제품테스트(KOPTI), Contents 1. 회사 소개 2. 기술 현황 3. 개발 제품 첨 부 : 제품테스트(KOPTI), 특허증, 부식테스트(KEMTI), 방수테스트(KTL), 벤처기업확인서, ISO 9001, 직접생산증명서, CE인증서, 제품규격서, 제품 사진, 납품실적 Page 1

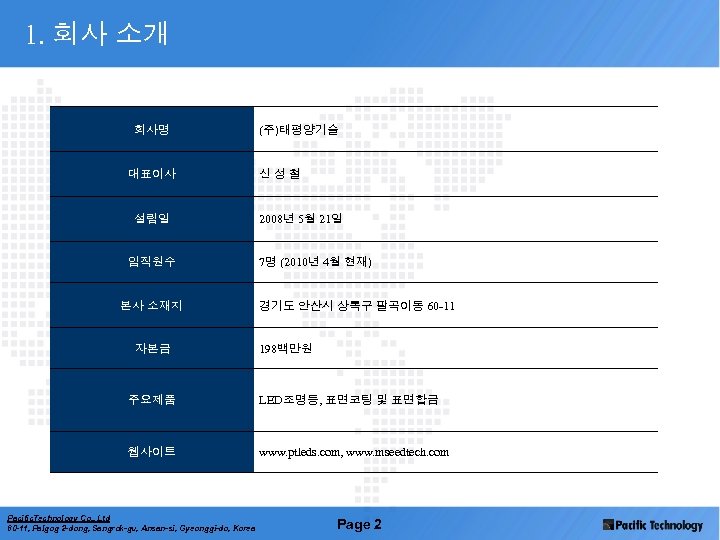

1. 회사 소개 회사명 대표이사 설립일 임직원수 본사 소재지 자본금 (주)태평양기술 신성철 2008년 5월 1. 회사 소개 회사명 대표이사 설립일 임직원수 본사 소재지 자본금 (주)태평양기술 신성철 2008년 5월 21일 7명 (2010년 4월 현재) 경기도 안산시 상록구 팔곡이동 60 -11 198백만원 주요제품 LED조명등, 표면코팅 및 표면합금 웹사이트 www. ptleds. com, www. mseedtech. com Pacific. Technology Co. , Ltd 60 -11, Palgog 2 -dong, Sangrok-gu, Ansan-si, Gyeonggi-do, Korea Page 2

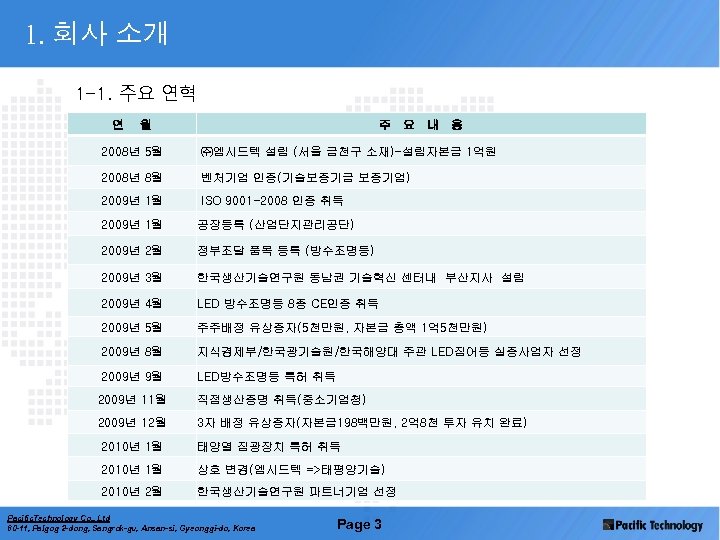

1. 회사 소개 1 -1. 주요 연혁 연 월 주 요 내 용 2008년 1. 회사 소개 1 -1. 주요 연혁 연 월 주 요 내 용 2008년 5월 ㈜엠시드텍 설립 (서울 금천구 소재)-설립자본금 1억원 2008년 8월 벤처기업 인증(기술보증기금 보증기업) 2009년 1월 ISO 9001 -2008 인증 취득 2009년 1월 공장등록 (산업단지관리공단) 2009년 2월 정부조달 품목 등록 (방수조명등) 2009년 3월 한국생산기술연구원 동남권 기술혁신 센터내 부산지사 설립 2009년 4월 LED 방수조명등 8종 CE인증 취득 2009년 5월 주주배정 유상증자(5천만원, 자본금 총액 1억 5천만원) 2009년 8월 지식경제부/한국광기술원/한국해양대 주관 LED집어등 실증사업자 선정 2009년 9월 LED방수조명등 특허 취득 2009년 11월 직접생산증명 취득(중소기업청) 2009년 12월 3자 배정 유상증자(자본금198백만원, 2억 8천 투자 유치 완료) 2010년 1월 태양열 집광장치 특허 취득 2010년 1월 상호 변경(엠시드텍 =>태평양기술) 2010년 2월 한국생산기술연구원 파트너기업 선정 Pacific. Technology Co. , Ltd 60 -11, Palgog 2 -dong, Sangrok-gu, Ansan-si, Gyeonggi-do, Korea Page 3

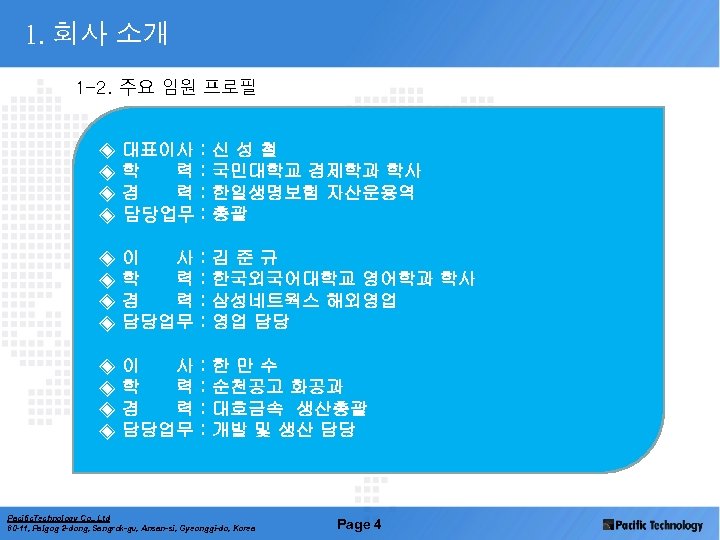

1. 회사 소개 1 -2. 주요 임원 프로필 ◈ ◈ 대표이사 학 력 경 1. 회사 소개 1 -2. 주요 임원 프로필 ◈ ◈ 대표이사 학 력 경 력 담당업무 : : 신성철 국민대학교 경제학과 학사 한일생명보험 자산운용역 총괄 ◈ ◈ 이 사 학 력 경 력 담당업무 : : 김준규 한국외국어대학교 영어학과 학사 삼성네트웍스 해외영업 영업 담당 ◈ ◈ 이 사 학 력 경 력 담당업무 : : 한만수 순천공고 화공과 대호금속 생산총괄 개발 및 생산 담당 Pacific. Technology Co. , Ltd 60 -11, Palgog 2 -dong, Sangrok-gu, Ansan-si, Gyeonggi-do, Korea Page 4

2. 기술현황 2 -1. 지적 재산권 내역 일련 종 류 고안의 명칭 국가 권리권자 2. 기술현황 2 -1. 지적 재산권 내역 일련 종 류 고안의 명칭 국가 권리권자 비고 1 발명특허 LED 방수 조명등 한국 태평양기술 등록 2 상표등록 MSeed. Tech 한국 태평양기술 등록 3 상표등록 Mi. Lights 한국 태평양기술 등록 4 디자인등록 분수용 조명등 한국 태평양기술 등록 5 디자인등록 수중 조명등 한국 태평양기술 등록 6 디자인등록 선박용 수중조명등 한국 태평양기술 등록 7 발명특허 비대칭 반사 LED조명 기구 한국 태평양기술 출원 8 발명특허 한국 태평양기술 등록 9 발명특허 한국 태평양기술 출원 번호 태양광 집광용 다층 태양전지 어레이 구조 회로기판의 코팅방법 및 코팅층을 Pacific. Technology Co. , Ltd 60 -11, Palgog 2 -dong, Sangrok-gu, Ansan-si, Gyeonggi-do, Korea 갖는 회로기판 Page 5

2. 기술현황 2 -2. 보유 원천기술 핵심 기술 요소 기술 - 플라스틱, 유리 및 2. 기술현황 2 -2. 보유 원천기술 핵심 기술 요소 기술 - 플라스틱, 유리 및 금속 표면처리 표면 Passivation - 표면 세척, 표면 식각, 표면 무반응처리 - 건식 식각 기술: RIE(reactive ion etching)을 이용한 표면처리 기술 표면처리기술 - CVD방식의 폴리머 증착 기술 다층박막형성기술 (방수코팅기술) - 플라즈마 방식의 투명산화막 증착 기술 - 유기질 화합물 및 무기질 화합물 박막의 상온 형성기술 - 유기질과 무기질 화합물로 이루어진 다층박막 형성기술 - 회로기판 절연기술 회로기판 코팅기술 - 회로기판 방수코팅기술 - 회로기판 방식코팅기술 - 회로기판 방열 코팅기술 태양광 집광장치 기술 Pacific. Technology Co. , Ltd 60 -11, Palgog 2 -dong, Sangrok-gu, Ansan-si, Gyeonggi-do, Korea - 태양광 집광용 다층 태양전지 어레이 구조 Page 6

특허기술 1: 다층박막형성기술 (방수코팅기술) (1) 유, 무기질 화합물의 상온 증착기술 (방수막 코팅구조) < 방수막 특허기술 1: 다층박막형성기술 (방수코팅기술) (1) 유, 무기질 화합물의 상온 증착기술 (방수막 코팅구조) < 방수막 코팅구조 > 유, 무기질막(Si, UV) : 습식 LED PCB 기판 폴리머막 : conformal 코팅 (건식) 유, 무기질 다층박막 (방수막 보호층) 방수절연막 l 무기질막 상온 형성 기술: dipping(습식), 스퍼터링(건식) l 유기질막 상온 형성 기술: dipping(습식), 열처리 l 유, 무기질 다층박막 계면 활성화 기술: 열처리 및 원적외선 처리 (2) 폴리머막 진공 증착 기술 ( -코팅 ) : 방수, 절연막 l CVD (chemical vapor deposition) 방식 의 투명한 등방각 코팅(conformal coating) < -Coating > < Conventional Coatings > v v 등방각(conformal ), 일정한 두께 핀홀이 없음 열적으로 안정화된 막을 형성 얇은 막으로 정교한 코팅이 가능함 Pacific. Technology Co. , Ltd 60 -11, Palgog 2 -dong, Sangrok-gu, Ansan-si, Gyeonggi-do, Korea Page 7 v v 비등방각이고 일정하지 않는 두께 핀홀 있음 열적 스트레스와 마찰의 영향이 있음 모서리와 구멍에 정교한 코팅이 불가능함 v 얇고 정밀한 코팅이 불가능함

특허기술 2: 회로기판 코팅기술(방수, 방식, 방열 금속박막구조 ) (3) 2차 금속막 (방식 및 방열판): 특허기술 2: 회로기판 코팅기술(방수, 방식, 방열 금속박막구조 ) (3) 2차 금속막 (방식 및 방열판): 크롬, 티타늄, 텅스텐 등 (2) 1차 금속막(방수 보호막): 알루미늄, 구리, 은 등 전자회로 기판모듈 u (1) 절연막(방수막): 무기막류(산화막), 유기막류 (페럴린막) 등 금속박막구조 형성 방식 (1) 절연막 (방수막) - 건식방법으로 증착: CVD방식의 폴리머막 형성 및 열증착/스퍼터 방식의 산화막 형성 (2) 1차 금속막(방수보호막) - 건식방법: 스퍼터 및 열증착 방식으로 구리, 은, 알루미늄 등을 증착함. - 습식방법: 도금방식으로 구리, 은, 알루미늄 등을 전착함. (3) 2차 금속막(방식 및 방열판) - 건식방식으로 증착: 스퍼터 및 열증착 방식으로 크롬, 티타늄, 텅스텐 등을 증착함 Pacific. Technology Co. , Ltd 60 -11, Palgog 2 -dong, Sangrok-gu, Ansan-si, Gyeonggi-do, Korea Page 8

특허기술 3: 태양광 집광용 다층 태양전지 어레이 구조를 도시한 개략도 <태양광 집광용 다층 태양전지 특허기술 3: 태양광 집광용 다층 태양전지 어레이 구조를 도시한 개략도 <태양광 집광용 다층 태양전지 어레이 구조의 일 예를 도시한 사시도> 태양광 집광렌즈 집광된 태양광 양면 태양전지 어레이 Pacific. Technology Co. , Ltd 60 -11, Palgog 2 -dong, Sangrok-gu, Ansan-si, Gyeonggi-do, Korea Page 9

3. 개발제품 – LED방수조명등 1. Product Specification § Picture size (mm) § Specification Voltage 3. 개발제품 – LED방수조명등 1. Product Specification § Picture size (mm) § Specification Voltage DC 24 V Usage Underwater, Outdoor LED OSRAM GD+ Dimension(mm) 149 * 126 * 132 POWER 22 W (2 W/LED) Weight 2 kg Pacific. Technology Co. , Ltd 60 -11, Palgog 2 -dong, Sangrok-gu, Ansan-si, Gyeonggi-do, Korea Page 10

3. 개발제품 – LED방수조명등 특징 (1) 방수 LED 조명등 – 발명특허(제 2008 -64816호), 디자인등록(제 3. 개발제품 – LED방수조명등 특징 (1) 방수 LED 조명등 – 발명특허(제 2008 -64816호), 디자인등록(제 2008 -49279, 49280호) 1. LED WATERPROOF LIGHTS (IP 68) DC 12 V, 24 V입력, 12 W, 36 W 출력 수중조명, 외관조명 용도의 완벽 방수 제품 부식테스트 최고등급 (CASS 72시간, RN 9. 8) 2. LED WATERPROOF FONTAIN LIGHTS (IP 68) DC 12 V, 24 V입력, 9 W, 27 W 출력 분수대 분수조명 용도의 완벽 방수 제품 부식테스트 최고등급 (CASS 72시간, RN 9. 8) 특 징 내 용 PCB 자체의 방수 코팅 (마이크로 단위의 균일한 conformal 코팅 ) CVD방식을 채택하여 물체의 형상을 따라 그대로 미세한 코팅을 하는 기술임. -유기화합물과 무기화합물의 구조체로 형성된 다층 구조 - 핀 홀이 존재하지 않는 마이크로 단위의 균일한 막 형성 우수한 방열 성능 수냉식 및 공랭식 냉각을 구현하는 구조 내부식 성능 R. N 9. 8 구현 하우징 표면 처리를 통해 내부식 성능 극대화 Pacific. Technology Co. , Ltd 60 -11, Palgog 2 -dong, Sangrok-gu, Ansan-si, Gyeonggi-do, Korea Page 11

< 당사 수중조명등 vs 타사 수중조명등 > 본사 수중조명등 타사 수중조명등(기존) 방수type 특수코팅 방식 < 당사 수중조명등 vs 타사 수중조명등 > 본사 수중조명등 타사 수중조명등(기존) 방수type 특수코팅 방식 실링 방식 방수지수 IP 68 LED Osram 1 W power LED Philips 1 W power LED 소비전력 12 W 사이즈(mm) : 150, h: 75 : 150, h: 96 사용전원 DC 24 V 하우징 알미늄 가공에 3가 크롬도금 (내부식성 RN 9. 8) SUS 시보리 type 수 중 등 비 교 분 석 Pacific. Technology Co. , Ltd 60 -11, Palgog 2 -dong, Sangrok-gu, Ansan-si, Gyeonggi-do, Korea Page 12

Technical Data (June 2009) -KOPTI § Technical Data ( Korea Photonics Technology Institution) < Technical Data (June 2009) -KOPTI § Technical Data ( Korea Photonics Technology Institution) < Basic data> Product Voltage [V] Current [A] Power [W] Lumen [lm] Efficiency [lm/W] CRI Color temp [K] MSC 100 24. 1 0. 91 21. 8 1483. 6 68. 3 70. 3 7174 < Angle & lux> Product Angle (with 15º lens) Lux [lx] Product Horizon MSC 100 Vertical 6 meter 9 meter 12 meter 18 º 27 º 187 82 46 Pacific. Technology Co. , Ltd 60 -11, Palgog 2 -dong, Sangrok-gu, Ansan-si, Gyeonggi-do, Korea Page 13

Technical Data (June 2009) -KOPTI § Polar Curve 1 < Horizon ± 80°, Vertical Technical Data (June 2009) -KOPTI § Polar Curve 1 < Horizon ± 80°, Vertical 0° > < Horizon 0°, Vertical ± 80° > Pacific. Technology Co. , Ltd 60 -11, Palgog 2 -dong, Sangrok-gu, Ansan-si, Gyeonggi-do, Korea Page 14

Technical Data (June 2009) -KOPTI < Default View> Pacific. Technology Co. , Ltd 60 Technical Data (June 2009) -KOPTI < Default View> Pacific. Technology Co. , Ltd 60 -11, Palgog 2 -dong, Sangrok-gu, Ansan-si, Gyeonggi-do, Korea < Bird View> Page 15

Technical Data (June 2009) -KOPTI § Product Heat < 30 minute after> Pacific. Technology Technical Data (June 2009) -KOPTI § Product Heat < 30 minute after> Pacific. Technology Co. , Ltd 60 -11, Palgog 2 -dong, Sangrok-gu, Ansan-si, Gyeonggi-do, Korea < 60 minute after > Page 16

신청 제품별 사진Ⅰ 모델명 : MSC 112 Pacific. Technology Co. , Ltd 60 -11, 신청 제품별 사진Ⅰ 모델명 : MSC 112 Pacific. Technology Co. , Ltd 60 -11, Palgog 2 -dong, Sangrok-gu, Ansan-si, Gyeonggi-do, Korea Page 17

신청 제품별 사진Ⅱ 모델명 : MSD 100 Pacific. Technology Co. , Ltd 60 -11, 신청 제품별 사진Ⅱ 모델명 : MSD 100 Pacific. Technology Co. , Ltd 60 -11, Palgog 2 -dong, Sangrok-gu, Ansan-si, Gyeonggi-do, Korea 모델명 : MSD 200 Page 18

신청 제품별 사진Ⅲ 모델명 : MSR 112 Pacific. Technology Co. , Ltd 60 -11, 신청 제품별 사진Ⅲ 모델명 : MSR 112 Pacific. Technology Co. , Ltd 60 -11, Palgog 2 -dong, Sangrok-gu, Ansan-si, Gyeonggi-do, Korea Page 19

제품규격서(MSC, MSR 모델군) 재료 및 부품 내역 Model No : MSC , MSR Series 제품규격서(MSC, MSR 모델군) 재료 및 부품 내역 Model No : MSC , MSR Series 외형 하우징 재질 무게 (kg) 사용된 LED   황동 / 알루미늄 내부식성 : RN 9. 8 in CASS 72시간 테스트 황동 : 3. 4 kg , 알루미늄 : 1. 4 kg OSRAM LED GD+ 라이트 컬러 흰색, 황색, 빨간색, 녹색, 파란색 (R, B, G) 내장 LED 수량 12 EA, 9 EA, 6 EA, 3 EA, 1 EA LED별 와트 1 W 와트당 광량 Blue : 18. 000 ~ 33. 000 LF Warm white : 39. 000 ~ 97. 000 LF   전기부품   총 와트 12 W, 9 W, 6 W, 3 W, 1 W 사용 Volt 24 V 전력환경 90~260 V 50/60 HZ AC 디밍기능 RGB Dimming 제어 (PC S/W control) / PLC 전원공급장치 미포함 커넥터 / 케이블 4 코어 케이블 기타   설치위치 수중 / 야외 설치지역 기온 한계치 80°C 저장온도 5°C ~ 20°C 방수등급 IP 68 제품보증 1년 인증 CE (2009), ISO 9001 -2008 제조국가 KOREA Pacific. Technology Co. , Ltd 60 -11, Palgog 2 -dong, Sangrok-gu, Ansan-si, Gyeonggi-do, Korea Page 20

제품규격서(MSD 100) 재료 및 부품 내역 Model No : MSD 100   황동 / 제품규격서(MSD 100) 재료 및 부품 내역 Model No : MSD 100   황동 / 알루미늄 하우징 재질 내부식성 : RN 9. 8 in CASS 72시간 테스트 두께 : 5 mm 외관 색상 커버 (은색), 바디 (검은색) 치수 150 mm (지름) 112 mm (높이)   무게 (kgs) 1. 5 kg 사용된 LED OSRAM LED GD+ 라이트 컬러 RGB (빨간색, 녹색, 파란색) 내장 LED 수량 9 EA LED별 와트 1 W 와트당 광량 Blue : 18. 000 ~ 33. 000 LF Green, Red : 55. 000 + LF Warm white : 39. 000 ~ 97. 000 LF   전기부품   총 와트 9 W 사용 Volt 24 V 전력환경 90~260 V 50/60 HZ AC 디밍기능 RGB Dimming 제어 (PC S/W control) / PLC 전원공급장치 미포함 커넥터 / 케이블 4 코어 케이블 기타   설치위치 수중 / 야외 설치지역 기온 한계치 80°C 저장온도 5°C ~ 20°C 방수등급 IP 68 제품보증 1년 인증 CE (2009), ISO 9001 -2008 제조국가 KOREA 외형 Pacific. Technology Co. , Ltd 60 -11, Palgog 2 -dong, Sangrok-gu, Ansan-si, Gyeonggi-do, Korea Page 21

제품규격서(MSD 200) 재료 및 부품 내역 Model No : MSD 200 외형 하우징 재질 제품규격서(MSD 200) 재료 및 부품 내역 Model No : MSD 200 외형 하우징 재질   외관 색상 치수   무게 (kgs) 사용된 LED 라이트 컬러 내장 LED 수량 LED별 와트 와트당 광량   전기부품 총 와트 사용 Volt 전력환경 디밍기능 전원공급장치 커넥터 / 케이블 기타 설치위치 설치지역 기온 한계치 저장온도 방수등급 제품보증 인증 제조국가   황동 / 알루미늄 내부식성 : RN 9. 8 in CASS 72시간 테스트 두께 : 5 mm 커버 (은색), 바디 (검은색) 270 mm 지름 82 mm 높이 4 kg OSRAM LED GD+ RGB (빨간색, 녹색, 파란색) 15 EA 1 W Blue : 18. 000 ~ 33. 000 LF Green, Red : 55. 000 + LF Warm white : 39. 000 ~ 97. 000 LF   15 W 24 V 90~260 V 50/60 HZ AC RGB Dimming 제어 (PC S/W control) / PLC 미포함 4 코어 케이블   수중 / 야외 80°C 5°C ~ 20°C IP 68 1년 CE (2009), ISO 9001 -2008 KOREA Pacific. Technology Co. , Ltd 60 -11, Palgog 2 -dong, Sangrok-gu, Ansan-si, Gyeonggi-do, Korea Page 22

특허증 Pacific. Technology Co. , Ltd 60 -11, Palgog 2 -dong, Sangrok-gu, Ansan-si, Gyeonggi-do, 특허증 Pacific. Technology Co. , Ltd 60 -11, Palgog 2 -dong, Sangrok-gu, Ansan-si, Gyeonggi-do, Korea Page 23

내부식 테스트 결과 - KEMTI Pacific. Technology Co. , Ltd 60 -11, Palgog 2 내부식 테스트 결과 - KEMTI Pacific. Technology Co. , Ltd 60 -11, Palgog 2 -dong, Sangrok-gu, Ansan-si, Gyeonggi-do, Korea Page 24

방수테스트 결과 - KTL Pacific. Technology Co. , Ltd 60 -11, Palgog 2 -dong, 방수테스트 결과 - KTL Pacific. Technology Co. , Ltd 60 -11, Palgog 2 -dong, Sangrok-gu, Ansan-si, Gyeonggi-do, Korea Page 25

벤처기업확인서, CE인증, 직접생산증명서, ISO 9001 Pacific. Technology Co. , Ltd 60 -11, Palgog 2 벤처기업확인서, CE인증, 직접생산증명서, ISO 9001 Pacific. Technology Co. , Ltd 60 -11, Palgog 2 -dong, Sangrok-gu, Ansan-si, Gyeonggi-do, Korea Page 26

국내외 납품 실적 l 주요 납품 실적(2009년) 1. 제주 도두항 요트계류장 LED수중등 납품 Pacific. 국내외 납품 실적 l 주요 납품 실적(2009년) 1. 제주 도두항 요트계류장 LED수중등 납품 Pacific. Technology Co. , Ltd 60 -11, Palgog 2 -dong, Sangrok-gu, Ansan-si, Gyeonggi-do, Korea Page 27

국내외 납품 실적 l 주요 납품 실적(2009년) 2. 요르단 암만 (CROWN PLAZA HOTEL) LED대형분수등 국내외 납품 실적 l 주요 납품 실적(2009년) 2. 요르단 암만 (CROWN PLAZA HOTEL) LED대형분수등 납품 Pacific. Technology Co. , Ltd 60 -11, Palgog 2 -dong, Sangrok-gu, Ansan-si, Gyeonggi-do, Korea Page 28

국내외 납품 실적 l 주요 납품 실적(2009년) 3. 아랍에미레이트 아부다비 F 1경기장(YAS MARINA CIRCUIT) 국내외 납품 실적 l 주요 납품 실적(2009년) 3. 아랍에미레이트 아부다비 F 1경기장(YAS MARINA CIRCUIT) LED분수등 납품 Pacific. Technology Co. , Ltd 60 -11, Palgog 2 -dong, Sangrok-gu, Ansan-si, Gyeonggi-do, Korea Page 29

국내외 납품 실적 l 주요 납품 실적(2009년) 4. LED집어등 (기장군 대변항 미주호) 납품 Pacific. 국내외 납품 실적 l 주요 납품 실적(2009년) 4. LED집어등 (기장군 대변항 미주호) 납품 Pacific. Technology Co. , Ltd 60 -11, Palgog 2 -dong, Sangrok-gu, Ansan-si, Gyeonggi-do, Korea Page 30

감사합니다. Pacific. Technology Co. , Ltd 60 -11, Palgog 2 -dong, Sangrok-gu, Ansan-si, Gyeonggi-do, 감사합니다. Pacific. Technology Co. , Ltd 60 -11, Palgog 2 -dong, Sangrok-gu, Ansan-si, Gyeonggi-do, Korea Page 31
