4. Система обеспечения жесткости и устойчивости здания Назначение связей. Система вертикальных и горизонтальных связей имеет следующие назначения: - обеспечить жесткость покрытия в целом; - придать устойчивость сжатым поясам ригелей поперечных рам; - воспринимать ветровые нагрузки, действующие на торец здания; - воспринимать тормозные усилия от мостовых кранов. Система связей работает совместно с основными элементами каркаса и повышает пространственную жесткость здания. Вертикальные связи. При действии горизонтальных нагрузок в продольном направлении здания (ветер на торец, торможение кранов и т. д. ), усилия воспринимаются продольной рамой, ригелем которой является покрытие. Вертикальные связи между колоннами из стальных уголков устанавливают в каждом продольном ряду в середине температурного блока.

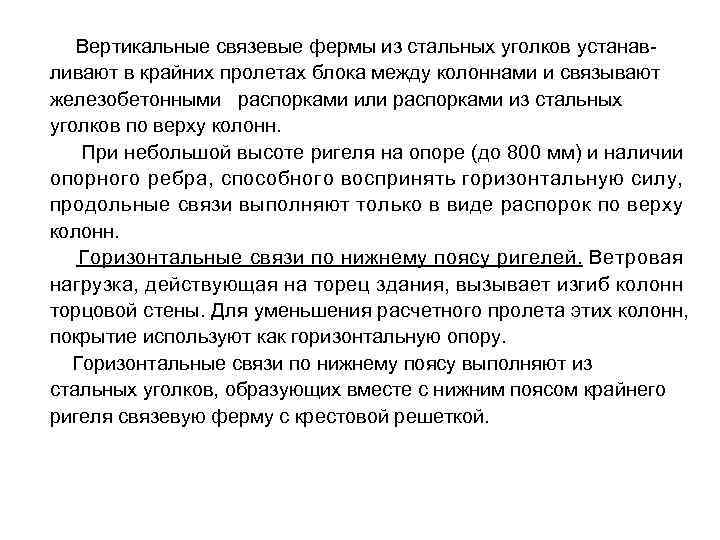

Вертикальные связевые фермы из стальных уголков устанавливают в крайних пролетах блока между колоннами и связывают железобетонными распорками или распорками из стальных уголков по верху колонн. При небольшой высоте ригеля на опоре (до 800 мм) и наличии опорного ребра, способного воспринять горизонтальную силу, продольные связи выполняют только в виде распорок по верху колонн. Горизонтальные связи по нижнему поясу ригелей. Ветровая нагрузка, действующая на торец здания, вызывает изгиб колонн торцовой стены. Для уменьшения расчетного пролета этих колонн, покрытие используют как горизонтальную опору. Горизонтальные связи по нижнему поясу выполняют из стальных уголков, образующих вместе с нижним поясом крайнего ригеля связевую ферму с крестовой решеткой.
Горизонтальные связи по верхнему поясу ригелей. Устойчивость сжатого пояса ригеля поперечной рамы из своей плоскости обеспечивается плитами покрытия, приваренными закладными деталями к ригелям. Чтобы уменьшить расчетный пролет сжатого пояса ригеля, по оси фонаря устанавливают распорки, которые в крайних пролетах температурного блока прикрепляют к горизонтальным фермам из стальных уголков. Фонарные фермы объединяют в жесткий пространственный блок устройством системы стальных связей: вертикальных - в плоскости остекления и горизонтальных - в плоскости покрытия фонаря.
1 1 2 3 3 Схема связей в одноэтажных промышленных зданиях (продольная рама)
