Канализация зданий 2 часть.ppt

  • Количество слайдов: 14

4. Ревизии и прочистки 4. Ревизии и прочистки

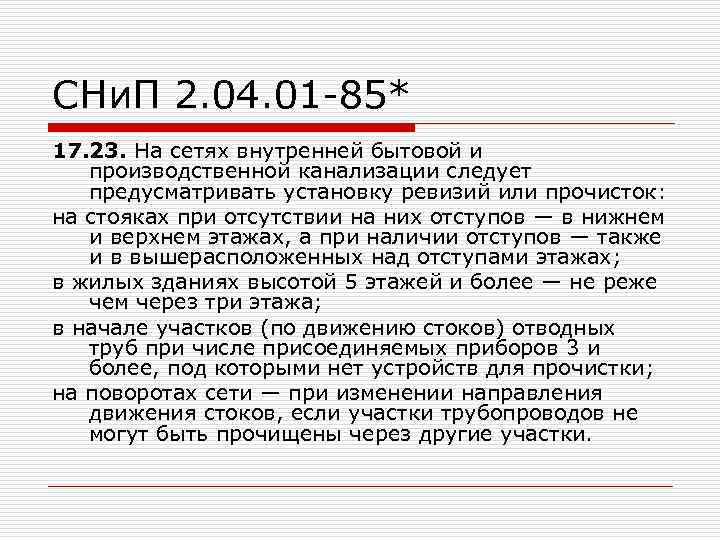

СНи. П 2. 04. 01 -85* 17. 23. На сетях внутренней бытовой и производственной СНи. П 2. 04. 01 -85* 17. 23. На сетях внутренней бытовой и производственной канализации следует предусматривать установку ревизий или прочисток: на стояках при отсутствии на них отступов — в нижнем и верхнем этажах, а при наличии отступов — также и в вышерасположенных над отступами этажах; в жилых зданиях высотой 5 этажей и более — не реже чем через три этажа; в начале участков (по движению стоков) отводных труб при числе присоединяемых приборов 3 и более, под которыми нет устройств для прочистки; на поворотах сети — при изменении направления движения стоков, если участки трубопроводов не могут быть прочищены через другие участки.

Наибольшие допускаемые расстояния между ревизиями или прочистками D, мм Расстояние, м, между ревизиями и Наибольшие допускаемые расстояния между ревизиями или прочистками D, мм Расстояние, м, между ревизиями и прочистками в зависимости от вида сточных вод Производств. незагрязненные и водостоки Бытовые и производств. , близкие к ним Производств. , содержащие большое кол-во взвеш. веществ 50 15 12 10 50 10 8 6 100 -150 20 15 12 100 -150 15 10 8 200 и более 25 20 15 Вид прочистного устройства Ревизия Прочистка Ревизия

Ревизия 1 — раструб типа I; 2 — крышка; 3 — прокладка; 4 — Ревизия 1 — раструб типа I; 2 — крышка; 3 — прокладка; 4 — корпус; 5 — хвостовик; 6 — гайка; 7 — болт Dу D L Масса, кг 50 67 80 1, 8 100 118 100 3, 8 150 170 120 6, 2

5. Выпуски 5. Выпуски

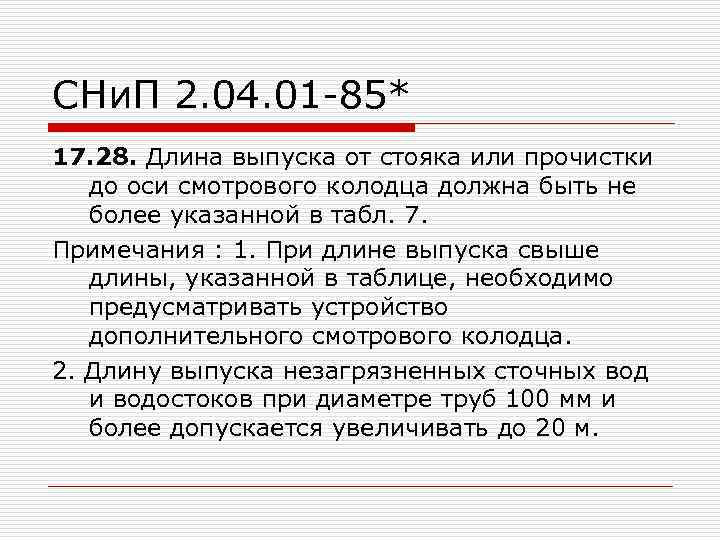

СНи. П 2. 04. 01 -85* 17. 28. Длина выпуска от стояка или прочистки СНи. П 2. 04. 01 -85* 17. 28. Длина выпуска от стояка или прочистки до оси смотрового колодца должна быть не более указанной в табл. 7. Примечания : 1. При длине выпуска свыше длины, указанной в таблице, необходимо предусматривать устройство дополнительного смотрового колодца. 2. Длину выпуска незагрязненных сточных вод и водостоков при диаметре труб 100 мм и более допускается увеличивать до 20 м.

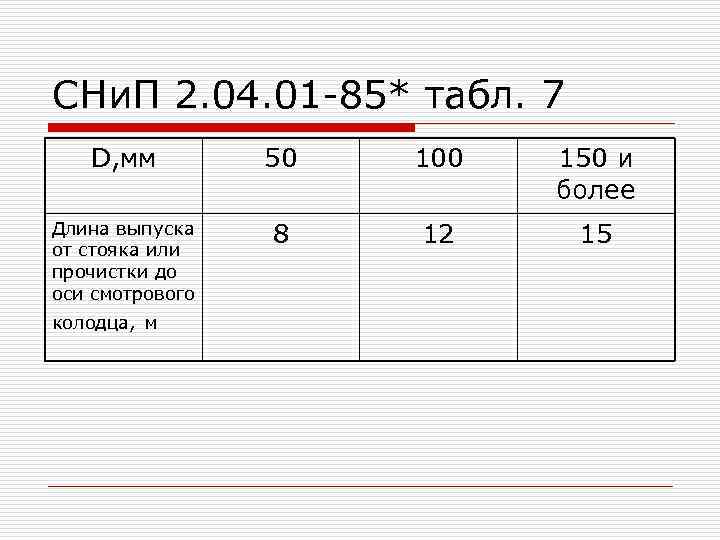

СНи. П 2. 04. 01 -85* табл. 7 D, мм 50 100 150 и СНи. П 2. 04. 01 -85* табл. 7 D, мм 50 100 150 и более Длина выпуска от стояка или прочистки до оси смотрового 8 12 15 колодца, м

СНи. П 2. 04. 01 -85* o o 17. 29. Диаметр выпуска следует определять СНи. П 2. 04. 01 -85* o o 17. 29. Диаметр выпуска следует определять расчетом. Он должен быть не менее диаметра наибольшего из стояков, присоединяемых к данному выпуску. 17. 30. Выпуски следует присоединять к наружной сети под углом не менее 90 (считая по движению сточных вод). На выпуске канализации допускается устройство перепадов: до 0, 3 м — открытых — по бетонному водосливу в лотке, входящему с плавным поворотом в колодец наружной канализации; свыше 0, 3 м — закрытых — в виде стояка сечением не менее сечения подводящего трубопровода.

6. Расчет внутренней канализации 6. Расчет внутренней канализации

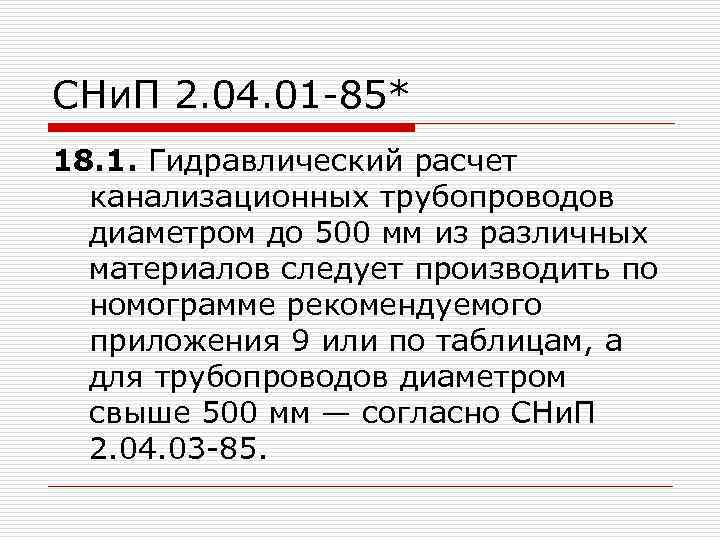

СНи. П 2. 04. 01 -85* 18. 1. Гидравлический расчет канализационных трубопроводов диаметром до СНи. П 2. 04. 01 -85* 18. 1. Гидравлический расчет канализационных трубопроводов диаметром до 500 мм из различных материалов следует производить по номограмме рекомендуемого приложения 9 или по таблицам, а для трубопроводов диаметром свыше 500 мм — согласно СНи. П 2. 04. 03 -85.

СНи. П 2. 04. 01 -85* 18. 2. Расчет канализационных трубопроводов следует производить, назначая СНи. П 2. 04. 01 -85* 18. 2. Расчет канализационных трубопроводов следует производить, назначая скорость движения жидкости V, м/с, и наполнение таким образом, чтобы было выполнено условие

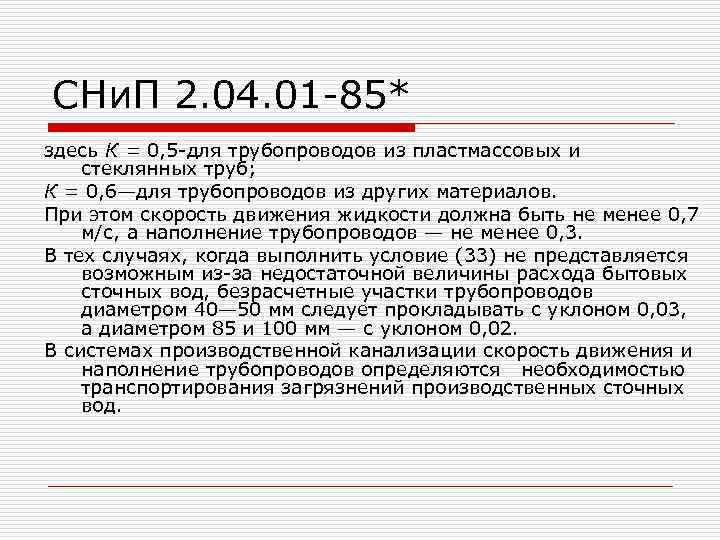

СНи. П 2. 04. 01 -85* здесь К = 0, 5 -для трубопроводов из СНи. П 2. 04. 01 -85* здесь К = 0, 5 -для трубопроводов из пластмассовых и стеклянных труб; К = 0, 6—для трубопроводов из других материалов. При этом скорость движения жидкости должна быть не менее 0, 7 м/с, а наполнение трубопроводов — не менее 0, 3. В тех случаях, когда выполнить условие (33) не представляется возможным из-за недостаточной величины расхода бытовых сточных вод, безрасчетные участки трубопроводов диаметром 40— 50 мм следует прокладывать с уклоном 0, 03, а диаметром 85 и 100 мм — с уклоном 0, 02. В системах производственной канализации скорость движения и наполнение трубопроводов определяются необходимостью транспортирования загрязнений производственных сточных вод.

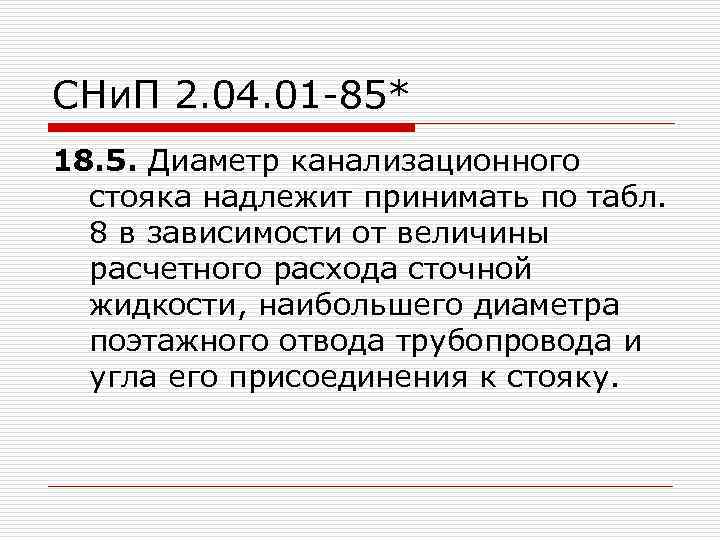

СНи. П 2. 04. 01 -85* 18. 5. Диаметр канализационного стояка надлежит принимать по СНи. П 2. 04. 01 -85* 18. 5. Диаметр канализационного стояка надлежит принимать по табл. 8 в зависимости от величины расчетного расхода сточной жидкости, наибольшего диаметра поэтажного отвода трубопровода и угла его присоединения к стояку.

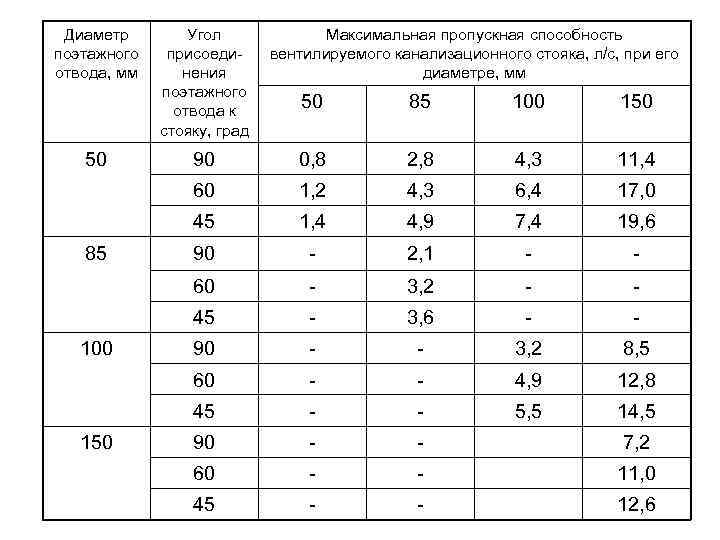

Диаметр поэтажного отвода, мм Угол присоединения поэтажного отвода к стояку, град Максимальная пропускная способность Диаметр поэтажного отвода, мм Угол присоединения поэтажного отвода к стояку, град Максимальная пропускная способность вентилируемого канализационного стояка, л/с, при его диаметре, мм 90 0, 8 2, 8 4, 3 11, 4 1, 2 4, 3 6, 4 17, 0 1, 4 4, 9 7, 4 19, 6 90 - 2, 1 - - - 3, 2 - - 45 - 3, 6 - - 90 - - 3, 2 8, 5 60 - - 4, 9 12, 8 45 150 60 100 45 85 85 60 50 50 - - 5, 5 14, 5 90 - - 7, 2 60 - - 11, 0 45 - - 12, 6
